Tuotetyyppi	Seinään asennettava LED-valonheitin PIR-liiketunnistimella
Merkki	Cotech
Malli	AR0025 (AR0025-MUSTA)
Valonlähde	14 x 1 W LEDit (ei vaihdettavissa), 770 lm, 6500 K
Tehonkulutus	20 W
Syöttöjännite	220–240 V~, 50 Hz
Suojausluokka	IP44 (sopii ulkokäyttöön)
Turvallisuusluokka	Luokka I (on maadoitettava)
Tunnistusmenetelmä	Passiivinen infrapuna (PIR) -liiketunnistin
Suurin tunnistusetäisyys	8 m
Tunnistuskulma	140°
Säädettävä valaistusaika	10 ± 5 sekuntia – 4 ± 1 minuuttia
Säädettävä valaistuskynnys	LUX-säätimellä (päivänvalosta pimeyteen)
Säädettävä herkkyys	SENS-säätimellä
Asennuskorkeus	1.8–2.5 m tunnistusalueen yläpuolella
Aukon mitat	210 x 130 mm
Asennus	Seinään asennettava mukana tulevalla kiinnikkeellä, vaatii pätevän sähköasentajan
Puhdistus	Pyyhi PIR-tunnistimen kansi kostealla liinalla

Usein kysytyt kysymykset - AR0025 Cotech

Miksi valonheitin ei syty, kun liikettä tunnistetaan?

Tarkista ensin, että verkkovirta on päällä ja sulake ei ole palanut. Varmista, että LUX-säädin ei ole asetettu päivänvalotilaan (aurinkosymboli), jos on valoisaa. Säädä SENS-säädintä herkkyyden lisäämiseksi ja varmista, ettei tunnistin ole peitetty.

Kuinka säädän tunnistusetäisyyttä?

Käännä SENS-säädintä myötäpäivään (+) lisätäksesi tunnistusetäisyyttä (jopa 8 m) tai vastapäivään vähentääksesi sitä. Varmista myös, että tunnistin on asennettu suositellulle korkeudelle (1,8–2,5 m).

Mitä LUX-säädin tekee?

LUX-säädin asettaa ympäristön valaistustason, jossa valonheitin aktivoituu. Käännä aurinkosymbolia kohti aktivoidaksesi päivänvalossa tai kuunsymbolia kohti aktivoidaksesi vain pimeässä.

Kuinka kauan valo palaa aktivoinnin jälkeen?

TIME-säädin säätää toiminta-ajan noin 10 sekunnista (minimi) 4 minuuttiin (maksimi). Jokainen uusi tunnistettu liike käynnistää ajastimen uudelleen.

Voiko LEDit vaihtaa, jos ne palavat loppuun?

Ei, LEDit eivät ole vaihdettavissa. Koko valonheitin on vaihdettava, jos LEDit vioittuvat.

Miksi valo palaa jatkuvasti?

Tämä voi johtua vääristä laukaisuista lämmönlähteistä, heijastuksista tai lemmikeistä. Suuntaa tunnistin pois tällaisista lähteistä. Tarkista myös, onko TIME-asetus liian pitkä; lyhennä sitä tarvittaessa.

Mitä IP44 tarkoittaa?

IP44 tarkoittaa, että valonheitin on suojattu yli 1 mm:n kiinteitä esineitä ja roiskevettä vastaan kaikista suunnista. Se sopii ulkokäyttöön, mutta ei upotettavaksi.

Kuinka asennan valonheittimen?

Asennus on tehtävä pätevän sähköasentajan toimesta. Katkaise virta, poista sulake, asenna kiinnike 1,8–2,5 m korkeuteen, kytke johdot (L, N, maa) ja säädä tunnistimen kulma. Katso tarkat vaiheet käyttöohjeesta.

Miksi valo syttyy päivällä?

LUX-säädin on todennäköisesti asetettu aurinko- (päivänvalo) -tilaan. Käännä sitä kuunsymbolia kohti vaatiaksesi pimeämpiä olosuhteita aktivoitumiselle.

Kuinka PIR-tunnistin tulee puhdistaa?

Pyyhi PIR-tunnistimen kansi kostealla liinalla muutaman kerran vuodessa. Älä koskaan irrota kantta, sillä se voi vahingoittaa tunnistinta ja mitätöidä takuun.

KÄYTTÖOHJE AR0025 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

LED-seinävalaisin, jossa liiketunnistin

TUOTENRO 36-4856 MALLI AR0025-BLACK

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Tuotekuvaus

• Seinävalaisimessa on infrapunatunnistin, joka valvoo asetettua aluetta. Tunnistin sytyttää valaisimen välittömästi havaitessaan liikettä asetetulla alueella. Valaisin sopii esim. portaikkoihin, pysäköintialueelle ja pihalle luomaan miellyttävää valaistusta ja turvallisuutta. Valaisin valaisee niin kauan, kuin se havaitsee liikettä asetetulla alueella.
  • Hyväksytty ulkokäyttöön (IP44).
• Seinävalaisin, jossa 14 voimakasta lediä (6 500 K), 770 lm.
  • Tunnistusalue maks. 8 m, 140°
• Säädettävä valaisu 10 sekuntia – 4 minuuttia
  • Valoaukko 210 × 130 mm
• 20 W, 230 V

2. Valaisimen sijoittaminen

Ota huomioon seuraavat seikat:

• Sopiva asennuskorkeus on 1,8–2,5 metriä tunnistettavan alueen yläpuolella.
• Älä suuntaa liiketunnistinta kohti aurinkoa.
• Vältä liiketunnistimen tahaton syttyminen varmistamalla, että liiketunnistinta ei suunnata lämmönlähteisiin, kuten grilleihin, ilmastointilaitteisiin, muihin ulkovalaisimiin, auton valonheittimiin tai elektromagneettisiin laitteisiin, kuten muuntajiin.
• Älä suuntaa liiketunnistinta heijastaviin pintoihin, esim. seinille tai uima-altaisiin.
• Liiketunnistimen tunnistusalue (maks. 8 m ja 140°) saattaa vaihdella riippuen asennuskorkeudesta ja sijoituspaikasta.

- Lämpötilavaihtelut saattavat muuttaa liiketunnistimen kantamaa.

- Ota huomioon ennen sijoituspaikan päättämistä, että liiketunnistin havaitsee nopeammin tunnistusalueella tapahtuvan poikittaisen liikenteen (A).

3. Asennus

1. Valaisimen runko

2. Seinätelineen lukitus

3. Vedonpoisto

4. Seinäteline

5. Kytkinrima

6. Kumitiiviste

7. Seinätelineen kiinnitysruuvit

8. Lukitusruuvi

Tärkeää: Lue koko käyttöohje huolellisesti ennen asentamista. Asentamisen saa suorittaa ainoastaan valtuutettu sähköasentaja, ja asentamisessa tulee noudattaa voimassa olevia määräyksiä.

Varoitus! Varmista, että sähkö on kytketty pois päältä ja että sulake on irrotettu ennen asennusta ja huoltoa!

1. Avaa lukitusruuvit.

2. Paina lukitusta ruuvitaltalla tai vastaavalla, ota kiinni silmukasta ja vedä seinäteline ulos.

3. Käytä seinätelinettä mallina ja merkitse asennusreikien paikat. Poraa reiät kiinnitysruuveille. Käytä sopivia ruuveja ja tulppia. Valaisin tulee asentaa tukevasti. Huom! Valaisin asennetaan vaakatasoon.

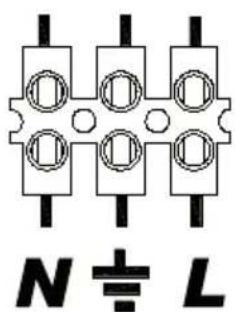

4. Avaa vedonpoisto ja pujota liitäntäjohto (3G 0,75) kumitiivisteen läpi. Liitä virtajohdon kolme johdinta: L vaihe (ruskea), N nollajohdin (sininen) ja suojamaa (keltainen/vihreä) kytkinrimaan. Katso merkinnät seinätelineestä.

1. Ruuvaa vedonpoisto kiinni.
2. Ruuvaa seinäteline seinään. Varo, ettei kaapeli jää puristuksiin.
3. Pidä lukitusta alhaalla ja paina lampun runko seinätelineeseen. Varmista, että lukitus lukittuu reikään.
4. Ruuvaa lukitusruuvi kiinni.
5. Aseta valaisin haluamaasi asentoon.
6. Laita sulake takaisin paikoilleen.

Kun valaisin havaitsee liikettä, se syttyy. Valaisuaika on säädettävissä 10 ± 5 sekunnista 4 ± 1 minuuttiin. Vähennä ja lisää valaisuaikaa portaattomasti nupilla [TIME] merkintöjen + ja – mukaisesti. Liiketunnistin aloittaa kytkentäajan aina alusta havaitessaan liikettä.

4.2 Valaisutaso [LUX]

Laitteessa on valokenno, joka mittaa valaisimen aktivoinnin valonherkkyyttä. Säädä valonherkkyyttä portaattomasti nupilla [ LUX ] ja välillä. Kokeile paras valaisutaso LUX-painiketta säätämällä.

4.3 Liiketunnistimen herkkyys [ SENS ]

Liikeaktivoinnin herkkyyttä (anturin ja liikkeen välistä etäisyyttä) säädetään nupilla [SENS]. Valitse suurin etäisyys kääntämällä kohti asentoa (+) ja pienennä etäisyyttä kääntämällä kohti vastakkaista asentoa.

4.4 Liiketunnistin

1. Aseta nuppi [ LUX ] kohti*a anna liiketunnistimen vakautua puolen minuutin ajan, [ TIME ]-nupin tulee olla asennossa (-). Valaisin aktivoituu nyt 30 sekunnin ajaksi (tämä tapahtuu yhden minuutin kuluessa).
2. Suuntaa kääntyvä liiketunnistinanturi kohti valvottavaa aluetta. Suuntaa liiketunnistimen alapuolen nuoli kohti valvottavaa aluetta.
3. Ota avuksi henkilö, joka kulkee valvottavan alueen poikki. Käännä anturin runkoa varovaisesti, kunnes liikkuva henkilö aktivoi valaisimen.
4. Säädä kytkentäaika nupilla [TIME].
5. Säädä valaisutaso seuraavalla tavalla: Käännä nuppia [ LUX ] Auringosta Kuuhun aktivoidaksesi valaisimen vain pimeällä. Jos valaisimen pitää syttyä jo hämärällä: Odota kunnes ulkona on riittävän hämärää, ja käännä nuppia [LUX] hitaasti kohti ✅. Avustajan tulee samalla kävellä valvottavan alueen poikki. Käännä nuppia, kunnes valaisin syttyy. Huom! Voi olla, että joudut toistamaan tämän toimenpiteen saadaksesi sopivan asetuksen.

5. Vianetsintä

Ongelma Mahdollinen syy Toimenpide
Valaisin ei aktivoidu liikkeestä.	Sähkökatko, palanut sulake, virtakytkin pois päältä.	Tarkasta liitännät, sulakkeet ja virtakytkimet.
	Ympäristössä on liian valoisaa.	Suuntaa liiketunnistin toiseen suuntaan, vaihda paikkaa.
	Väärä asetus. Muuta liiketunnistimen suuntaa ja säädä herkkyyttä [SENS]
Valaistus syttyy ilman syytä.	Lämmönlähteet, valaisimet tai autojen liike aktivoi liiketunnistimen.	Suuntaa liiketunnistin pois häiriölähteistä.
	Eläimet aktivoivat liiketunnistimen.	Muuta liiketunnistimen suuntaa. Se saattaa auttaa.
	Uima-altaan tai muun heijastavan pinnan aiheuttamat heijastukset.	Muuta liiketunnistimen suuntaa.
Valaisin jatkaa pala-mista.	Jatkuva virheaktivointi. Muuta liiketunnistimen suuntaa. Se saattaa auttaa.
	[TIME]-nuppi on säädetty väärin.	Pienennä kytkentäaikaa.
Valaisin palaapäivällä.	[LUX]-nuppi on säädetty päivänvaloon (aurinko).	Säädä [LUX]-nupilla
[LUX]-nupin ollessa Aurinko-asennossa liiketunnistusaktivointi on lyhennetty.	Auringonvalo aiheuttaa häiriötä.	Kokeile yöllä.

6. Puhdistus

Puhdista liiketunnistimen ulkopinta kostutetulla liinalla muutaman kerran vuodessa, mutta älä poista kupua. Liiketunnistin saattaa tuhoutua, eikä takuu kata tällaisia vahinkoja.

7. Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

8. Tekniset tiedot

Kantama 8 metriä, 140°

Aktivointiaika 10 ± 5 sekuntia - 4 ± 1 minuuttia

Tunnistintyyppi Infrapuna (PIR)

Verkkojännite 220-240 V\~ 50 Hz

Virrankulutus 20 W

Lamppu 14 × 1 W LED, lamppua ei voi vaihtaa

Suojausluokka IP44 (hyväksytty ulkokäyttöön)

Kotelointiluokka Luokka 1 (valaisin tulee suojamaadoittaa)
