KÄYTTÖOHJE 922206 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

LED-valonheitin liiketunnistimella

Tuotenro 36-6504 Malli 922206-B

36-6505

922206-W

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

• LED-lamput ovat erittäin voimakkaat. Älä katso suoraan valoon, silmävammavaara.
• Älä koske valaisimen koteloon tai lasiin, palovammavaara.
• Valaisinta ei saa asentaa helposti syttyvälle pinnalle.
• Valaisimen käyttölämpötila on -30 +40^ .
• Valaisin asennetaan seinälle.
• Valaisin on tarkoitettu kiinteään asennukseen.
• Asennuksen saa suorittaa ainoastaan valtuutettu sähköasentaja.
• Tarkista virtajohdon kunto säännöllisesti. Älä käytä laitetta, jos virtajohto tai pistoke on vahingoittunut.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.

Ainoastaan valtuutettu sähköasentaja saa vaihtaa valaisimen lampun.

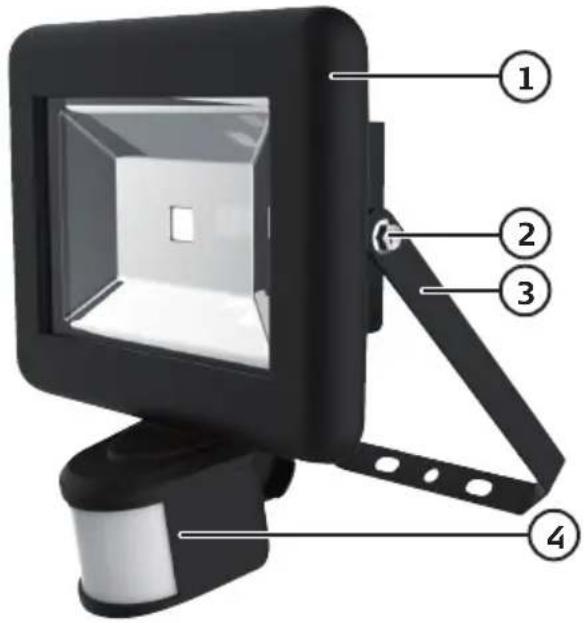

Tuotteen kuvaus

1. Valaisimen runko
2. Lukitusruuvit
3. Seinäkiinnike
4. Liiketunnistin

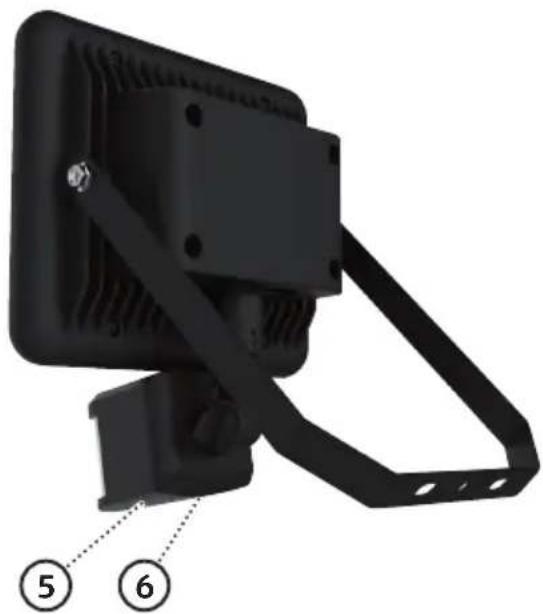

1. [LUX] Valaisimen aktivoivan valon määrän säätö
2. [TIME] Valaisuajan asetus

Sijoittaminen

• Seinävalaisin on hyväksytty ulkokäyttöön.
• Seinävalaisinta ei saa käyttää räjähdysherkässä ympäristössä tai kemikaalien läheisyydessä.
• Seinävalaisimen saa asentaa kipsilevyyn, puuhun tai tilliseinään. Seinävalaisinta ei saa asentaa helposti syttyville materiaaleille, kuten styroksille tai muille muoveille. Älä asenna seinävalaisinta kosteille pinnoille tai sähköä johtaville metallipinnoille. Seinävalaisinta ei saa asentaa helposti syttyvien materiaalien läheisyyteen.
• Sopiva asennuskorkeus on 2–4,5 metriä tunnistettavan alueen yläpuolella.
• Varmista, että seinävalaisimen ympärillä on riittävästi vapaata tilaa, jotta ilma pääsee kiertämään vapaasti.
• Varmista ennen reikien poraamista, että seinässä ei ole sähkö- tai vesijohtoja.

Parhaan tuloksen saat, kun huomioit seuraavat seikat:

• Älä suuntaa liiketunnistinta kohti aurinkoa.
• Vältä liiketunnistimen tahaton syttyminen varmistamalla, että liiketunnistinta ei suunnata lämmönlähteisiin, kuten grilleihin, ilmastointilaitteisiin, muihin ulkovalaisimiin, auton valoihin tai sähkömagneettisiin laitteisiin, kuten muuntajiin.
• Älä suuntaa liiketunnistinta heijastaville pinnoille, kuten valkoiselle seinälle tai uima-altaaseen.

Liiketunnistimen tunnistusalue (etäisyyys enintään 12 m, tunnistuskulma 140°) voi vaihdella riippuen asennuskorkeudesta ja sijoittamisesta. Lämpötilanmuutokset saattavat vaikuttaa liiketunnistimen kantamaan.

Liiketunnistimen kulmaa voi säätää 90° (katso kuva).

Ota huomioon ennen valaisimen asentamista, että poikittainen liike tunnistusalueella sytyttää valaisimen herkemmin kuin suoraan tunnistinta kohti suuntautuva liike.

Asennus

• Tärkeää: Lue koko käyttöohje ennen asennusta. Asennuksen saa suorittaa ainoastaan valtuutettu sähköasentaja ja asennuksessa tulee noudattaa voimassa olevia määräyksiä.
• Varoitus! Varmista, että sähkö on kytketty pois päältä ja että sulake on irrotettu ennen asennusta ja huoltoa!

• Seinävalaisin asennetaan sähköverkkoon, ioka on 230 V, 50 Hz.
  • Varoitus! Varmista, ettei seinän sisällä ole sähkö- tai vesijohtoia asennuskohdassa.

• Seinävalaisin asennetaan kiinteästi ja sen asennuksessa tulee käyttää vikavirtasuojakytkintä.

• Käytä seinäkiinnikettä (3) mallina ja merkitse asennusreikien paikat. Poraa reiät kiinnitysruuveille. Käytä sopivia ruuveia ja tarvittaessa tulppia. Valaisin tulee asentaa vakaasti.
• Buuvaa seinävalaisin kiinni seinäkiinnikkeeseen.
• Seinävalaisimessa on 50 cm:n pituinen liitäntäjohto. Käytä kosteudenpitävää kytkentärasiaa (myvdään erikseen), jossa on vedonpoisto, katso kuvaa.
• Käytä kytkentärasiaa mallina ja merkitse asennusreikien paikat. Varmista että asennuspinta on tasainen. Poraa reijät kiinnitysvruuveille. Käytä sopivia ruuveia ja tarvittaessa tulppia.
• Kytke liitäntäjohdon kolme johdinta: L vaihe (ruskea), N nollajohdin (sininen) ja suojamaadoitus (keltavihreä).

1. Säädä seinävalaisin sopivaan asentoon ja kiristä ruuvit (2).

Liiketunnistimen aktivoima valaisuaika on 15 sekuntia – 10 minuuttia (säädettävä). Vähennä ja lisää aikaa portaattomasti kiertämällä nuppia [TIME] kohti merkintöjä + tai –. Huom.! Valaisuaika alkaa aina alusta, kun liiketunnistin tunnistaa liikettä.

Valaisimen aktivoinnin valaisutaso [ LUX ]

Valaisimessa on valonvoimakkuutta tunnistava valokenno, joka ohjaa valaisimen aktivoitumista. Säädä nuppia [LUX] kuvakkeiden ja, välillä. Valitse jos haluat, että valaisin syttyy hämärässä ja jos haluat että valaisin syttyy pimeässä.

Liiketunnistin

1. Säädä nuppi [LUX] asentoon ○ ja anna liiketunnistimen tasautua puolen minuutin ajan. Varmista sen jälkeen, että nuppi [TIME] on ääriasennossa (−). Valaisin aktivoituu nyt noin 5 sekunnin ajaksi (tämä tapahtuu yhden minuutin kuluessa).
2. Suuntaa kääntyvä liiketunnistin kohti tunnistettavaa aluetta.
3. Ota toinen henkilö avuksi ja pyydä häntä kulkemaan tunnistettavan alueen poikki. Käännä tunnistimen koteloa varoen, kunnes liikkuva henkilö aktivoi valaisimen.
4. Aseta valaisuaika nupilla [TIME].
5. Säädä liiketunnistimen aktivoitumiseen tarvittava valonvoimakkuus seuraavasti: Kierrä nuppia [LUX] asennosta O asentoon D jotta valaisin aktivoituu vain pimeällä.

Jos haluat, että valaisin aktivoituu jo hämärässä: Odota, kunnes ulkona on sopivan hämärää, ja kierrä sen jälkeen nuppia [LUX] hitaasti kohti päivänvaloa ○ ja pyydä samalla toista henkilöä kulkemaan hitaasti tunnistettavan alueen poikki. Kierrä nuppia, kunnes valaisin syttyy.

Huom.! Joskus tämä toimenpide pitää toistaa halutun asetuksen saavuttamiseksi.

Vianetsintä

Ongelma Mahdollinen syy	Toimenpide
Valaisin ei aktivoidu liikkeestä.	Sähkökatko, vaihda sulake, virtakytkin on sammutettu.	Tarkista liitännät, sulakkeet ja virtakytkin.
	Ulkona on liian valoisaa. Suuntaa liiketunnistin toiseen suuntaan, vaihda paikkaa.
	Väärä asetus. Vaihda liiketunnistimen suuntausta.
Valaistus syttyy ilman syytä.	Lämmönlähteet, valaisimet tai liikkuvat autot aktivoivat liiketunnistimen.	Suuntaa liiketunnistin pois häiriönlähteistä.
	Eläimet aktivoivat liiketunnistimen.	Vaihda liiketunnistimen suuntausta, se saattaa auttaa.
	Uima-altaat tai muut heijastavat kohteet aiheuttavat häiriötä.	Vaihda liiketunnistimen suuntausta.
Valaisin jatkaa palamista. Jatkuva virheaktivointi. Vaihda liiketunnistimen suuntausta, se saattaa auttaa.
			[ TIME ]-nuppi on säädetty väärin. Lyhennä kytkentäaikaa.
Valaisin palaa päivällä. [LUX]-nuppi on päivänvaloasennossa ○.		Säädä [LUX]-nuppia.
Liiketunnistuksen aktivointi on lyhentynyt, kun [ LUX ] on kohdassa ○.	Auringonvalo aiheuttaa häiriötä. Kokeile yöllä.

Puhdistaminen

Pyyhi liiketunnistimen kupu kostealla liinalla muutaman kerran vuodessa. Älä irrota kupua, se saattaa johtaa liiketunnistimen vahingoittumiseen. Takuu ei ole voimassa, jos liiketunnistimen kupu on irrotettu.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Käyttöjännite 220–240 V, 50/60 Hz

Teho 15 W

Lamppu COB/Bridgelux

Valovirta 1500 lm

Värilämpötila 4000 K

Värintoisto > 80 Ra

Kotelointiluokka IP44

Suojaluokka Luokka 1 (valaisin tulee suojamaadoittaa)

Liiketunnistin Infrapuna (PIR)

Kantama enintään 12 metriä, 140°

Päällekytkentäaika 15 sekuntia – noin 10 minuuttia (säädettävä)
