Produkttyp	LED Arbetslampa
Märke	Cotech
Modell	922206
Ljuskälla	LED
Effektförbrukning	20W
Ljusflöde	1500 lm
Färgtemperatur	4000K (Neutralvit)
Strålningsvinkel	120°
IP-klass	IP54
Mått (HxBxD)	300 x 200 x 150 mm
Vikt	1,2 kg
Strömförsörjning	AC 230V, 50Hz
Sladdlängd	5 m
Material	ABS-plast, metallstativ
Justerbart huvud	Ja, lutning och vridning
Monteringsalternativ	Stativ, upphängningskrok
Användningsplats	Inomhus och täckta utomhusområden
Rengöringsanvisning	Torka med torr, mjuk trasa
Säkerhetsföreskrifter	Doppas inte i vatten; undvik direkt ljusexponering i ögonen
Reservdelstillgång	Finns inte som individuella reservdelar
Certifieringar	CE

Vanliga frågor - 922206 Cotech

Hur installerar jag Cotech 922206 arbetslampan?

Arbetslampan kommer klar att använda. Placera den på en plan yta med sitt stabila stativ, eller häng den via den inbyggda kroken. Anslut sladden till ett standard 230V-uttag. Ingen montering krävs.

Vad är ljusstyrkan på 922206?

Lampan producerar 1500 lumen med en neutralvit 4000K färgtemperatur, vilket ger stark och tydlig belysning för verkstäder eller utomhusarbeten.

Kan jag använda lampan utomhus?

Ja, den har IP54-klassning, vilket innebär att den är skyddad mot damm och stänkvatten. Den är lämplig för täckt utomhusbruk, men bör inte utsättas för kraftigt regn eller sänkas ned.

Hur rengör jag lampan?

Koppla alltid ur lampan före rengöring. Torka höljet och linsen med en torr, mjuk trasa. Använd inte slipande rengöringsmedel eller vatten direkt på enheten.

Är LED-lampan utbytbar?

LED-ljuskällan är inte utbytbar och integrerad i enheten. Om lampan slutar fungera bör hela armaturen bytas ut.

Vad är effektförbrukningen?

Lampan förbrukar 20 watt effekt, vilket gör den energieffektiv samtidigt som den ger tillräcklig ljusstyrka för arbetsområden.

Kan jag justera lampans vinkel?

Ja, huvudet kan lutats och vridas för att rikta ljuset exakt dit det behövs. Stativet möjliggör också stabil positionering.

Hur lång är sladden?

Sladden är 5 meter lång, vilket ger flexibilitet att placera lampan bort från uttaget.

Vilka säkerhetsföreskrifter ska jag följa?

Undvik att titta direkt på LED-ljuskällan eftersom den är mycket stark. Använd inte lampan nära vatten eller i våta förhållanden. Koppla alltid ur före rengöring eller underhåll.

Vad är garantitiden?

Cotech erbjuder vanligtvis 2 års garanti mot tillverkningsfel. Behåll ditt köpkvitto för garantianspråk.

BRUKSANVISNING 922206 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Väggbelysning LED med rörelsesensor

Art.nr 36-6504 Modell 922206-B

36-6505 922206-W

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• LED-lampor är extremt ljusstarka. Titta inte in i ljuset, risk för ögonskador.
• Vidrör inte vägglampans hölje eller glas, risk för brännskada när vägglampan används.
• Vägglampan får under inga omständigheter monteras på en eldfarlig yta.
• Vägglampan är lämplig för användning i temperaturer mellan -30 och +40^ .
• Vägglampan är avsedd för att monteras på vägg.
• Vägglampan är avsedd för fast installation.
• Fast installation ska utföras av behörig elinstallatör.
• Nätkabeln bör regelbundet kontrolleras. Använd aldrig arbetsbelysningen om nätkabeln eller stickproppen är skadade.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.

Armaturens ljuskälla får endast bytas av behörig elektriker.

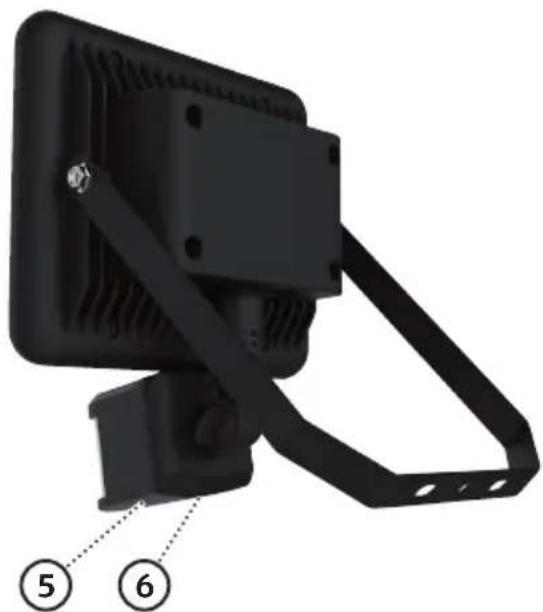

Produktbeskrivning

1. Lamphus
2. Låsskruvar
3. Väggfäste
4. Rörelsesensor

1. [ LUX ] Inställning av ljusnivå för aktivering av belysning

2. [TIME] Inställning av belysningstid

Placering

• Vägglampan är godkänd för användning utomhus.
• Vägglampan får inte användas i explosiva miliöer eller där kemikalier finns i närheten.
- Vägglampan får monteras på gipsskiva, trä eller tegelvägg. Den får inte monteras på eldfarliga ytor som t.ex. polystyren eller annan plast. Montera inte vägglampan på fuktiga ytor eller på ledande ytor av metall. Vägglampan får inte placeras i närheten av eldfarliga material.
- Lämplig monteringshöid är 2–4.5 m över området som ska avsökas.
- Se till att det finns fritt utrymme runt vägglampan så att luften kan cirkulera.
- Försäkra dig om att den plats på väggen där vägglampan ska monteras är fri från gömda el- och vattenledningar innan du borrar i väggen.

Tänk på följande för bästa resultat:

• Bikta inte rörelsesensorn mot solen.
- För att undvika att belysningen tänds i onödan ska inte rörelsesensorn riktas mot värmekällor som t.ex. grill, luftkonditioneringsaggregat, annan utomhusbelysning, bilstrålkastare eller elektromagnetiska störningskällor, t.ex. transformatorer.
- Rikta inte rörelsesensorn mot reflekterande ytor, t.ex. vit vägg eller pool.

Rörelsesensorns avsökningsområde (max 12 m inom vinkeln 140°) kan variera beroende på monteringshöjd och placering. Temperaturändring kan ändra räckvidden för rörelsesensorn.

Innan du väljer plats för belysningen, tänk på att rörelse tvärs över avsökningsområdet tänder tidigare än rörelse mot eller från rörelsesensorn.

Rörelsesensorns vinkel kan justeras i 90°.

Installation

• Viktigt: Läs igenom hela bruksanvisningen före installation. Installation får endast utföras av behörig elektriker, enligt gällande bestämmelser.
• Varning! Förvissa dig om att strömmen är frånslagen och att säkringen är uttagen före installation eller service!
  • Vägglampan ska anslutas till 230 V, 50 Hz.

• Varning! Kontrollera att den plats på väggen där vägglampan ska monteras är fri från el- och vattenledningar.

• Vägglampan är avsedd för fast installation och bör anslutas via en jordfelsbrytare.

• Använd väggfästet (3) som mall och märk ut skruvhålen på monteringsytan. Borra hål för fästskruvarna. Använd lämpliga skruvar och ev. pluggar, vägglampan ska monteras stabilt!
• Skruva fast vägglampan på väggfästet.
• Vägglampan är försedd med en 50 cm lång nätanslutningskabel. Använd en fuktsäker kopplingsdosa (sälis separat) med dragavlastning, se bildexempel.
• Använd kopplingsdosan som mall och märk ut skruvhålen på monteringsytan. Se till att monteringsytan är plan. Borra håll för fästskruvarna. Anyänd lämpliga skruvar och ev. pluggar.
• Anslut nätanslutningskabelns tre ledare: L fas (brun), N nolledare (blå) och skyddsjord (qul/grön).

1. Ställ in vägglampan i önskat läge och dra åt skruvarna (2).

Inkopplingstiden efter aktivering kan ställas från 15 sek till ca 10 min (justerbart). Minska eller öka tiden steglöst med vredet [TIME] enligt märkning + eller –. Obs! Varje ny detektering av rörelsesensorn startar om inkopplingstiden på nytt.

Ljusnivå för aktivering av belysning [ LUX ]

Ljuskänsligheten för aktivering av belysningen mäts av en fotocell som känner av ljus och mörker. Justera steglöst med vredet [LUX] mellan symbolerna Ⓓ och Ⓔ.○ används för önskat tillslag från dagsljus till skymning och ⚠för tillslag från skymning till mörker.

Rörelsesensor

1. Ställ vredet [LUX] på och låt rörelsesensorn stabiliseras i en halv minut. Kontrollera sedan att vredet [TIME] är inställt på minimum (-). Belysningen kommer nu att aktiveras i ca 5 sek (detta sker inom 1 min).
2. Rikta den vridbara rörelsesensorn mot området som ska avsökas.
3. Ta en person till hjälp, och be denne röra sig tvärs över området. Vrid försiktigt på sensorhuset tills belysningen aktiveras av personen som rör sig.
4. Justera inkopplingstiden till önskad inställning med vredet [TIME].
5. Ställ in vilken ljusnivå som krävs för att aktivera rörelsesensorn så här: Vrid vredet [ LUX ] från till ^1 för att aktivera belysningen bara i mörker.

Om belysningen ska tändas redan i skymning: Vänta tills ljuset har avtagit till önskad nivå, vrid sedan långsamt [ LUX ] mot dagsljus∅, samtidigt som en medhjälpare går sakta tvärs över ytan som avsöks. Vrid vredet tills belysningen tänds.

Obs! Ibland behöver denna inställning upprepas för att nå önskad inställning.

Felsökning

Problem Tänkbar orsak Åtgärd
Belysningen aktive-ras inte av rörelse i området.	Strömavbrott, bränd säkring i el-centralen, strömbrytare avstängd.	Kontrollera anslutningar, säkringar, strömbrytare.
	Omgivningen är för ljus. Rikta rörelsesensorn i annan riktning, byt plats.
	Fel inställning. Ändra rörelsesensorns riktning.
Belysningen tänds utan orsak.	Värmekällor, belysning eller bilar i rörelse aktiverar rörelsesensorn.	Ändra rörelsesensorns riktning, bort från störningskällor.
	Vilda djur, fåglar, husdjur aktiverar. Ändra rörelsesensorns riktning.
	Reflexer från pool eller annan reflekterande yta.	Ändra rörelsesensorns riktning.
Belysningen fortsätter att lysa.	Ständig felaktivering. Ändra rörelsesensorns riktning.
	[TIME]-vredet fel inställt. Minska inkopplingstiden.
Belysningen lyser på dagtid.	[LUX]-vredet är inställt på dagsljus O.	Justera [LUX]-vredet.
Med [LUX] inställd på O är rörelse-aktiveringen förkortad.	Störning från solljus. Prova på natten.

Rengöring

Torka av kåpan över rörelsesensorn med fuktad trasa några gånger om året. Ta aldrig bort kåpan, rörelsesensorn kan bli förstörd, och då gäller inte garantin.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ljuskälla COB/Bridgelux

Ljusflöde 1500 lm

Färgtemperatur 4000 K

Färgåtergivning > 80 Ra

Kapsling IP44

Skyddsklass Klass 1 (belysningen ska skyddsjordas)

Sensortyp Infraröd (PIR)

Max räckvidd 12 m vid 140° sökvinkel

Tidsinställning 15 sek till ca 10 min (justerbart)

LED-veggbelysning med bevegelsessensor

Art.nr. 36-6504 Modell 922206-B

36-6505 922206-W

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk.

Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data.
