Typ av produkt	Sladdlös borr/skruvdragare
Varumärke	Cotech
Modell	DJC-119A-SZ20-144
Spänning	14,4 V
Batterityp	Litiumjon (Li-jon)
Batterikapacitet	1,3 Ah
Tomgångsvarvtal (låg)	0–400 rpm
Tomgångsvarvtal (hög)	0–1100 rpm
Max vridmoment	18 Nm
Vridmomentinställningar	19 + borrläge
Chucktyp	Nyckellös chuck
Chuckkapacitet	10 mm
Laddarens ingång	230 V, 50 Hz
Laddarens utgång	14,4 V DC, 1,5 A
Laddningstid	1 timme
Ljudnivå (LpA)	68 dB(A) (K=3 dB)
Ljudnivå (LwA)	79 dB(A)
Vibrationsnivå	2,75 m/s² (K=1,5 m/s²)
Framåt/Bakåt	Ja, med väljare
Variabel hastighetsutlösare	Ja
Arbetslampa	Ja (automatiskt på när avtryckaren trycks in)
Batteriladdningsindikator	3-LED laddningsnivådisplay
Hög/låg hastighetsomkopplare	Ja (2 lägen)

Vanliga frågor - DJC-119A-SZ20-144 Cotech

Hur byter jag borr?

Denna borr har en nyckellös chuck. Vrid chucken åt vänster för att dra åt och åt höger för att lossa. Se till att borret sitter säkert centrerat i mitten av chucken.

Hur ska jag ladda batteriet första gången?

Ladda batteriet fullt före första användning. För första laddning, ladda i 1 timme. För maximal batteriprestanda, låt batteriet laddas ur helt under de första 5–6 användningarna, ladda sedan 1 timme varje gång.

Hur justerar jag vridmomentet?

Vrid vridmomentinställningsringen (bakom chucken) till önskat nummer (1–19) eller till borsymbolen. Högre nummer ger högre vridmoment. Börja på lägsta inställningen och öka efter behov.

Hur väljer jag mellan låg och hög hastighet?

Använd hög/låg hastighetsomkopplaren ovanpå borren. Läge 1 ger 0–400 rpm (låg hastighet, högt vridmoment). Läge 2 ger 0–1100 rpm (hög hastighet, lågt vridmoment). Växla endast när borren är stoppad.

Vilken typ av batteri använder denna borr?

Borren använder ett 14,4 V Li-jon batteri med 1,3 Ah kapacitet. Använd endast batterier och laddare som är godkända av tillverkaren.

Hur använder jag framåt/bakåt väljaren?

Framåt/bakåt väljaren sitter ovanför avtryckaren. Skjut den åt vänster för framåt (borra/skruva) och åt höger för bakåt (ta bort skruvar). Se till att chucken är helt stilla innan du ändrar riktning.

Hur rengör och underhåller jag borren?

Håll motorns ventilationsöppningar fria från damm. Rengör höljet med en fuktig trasa och mild tvål. Använd inte starka rengöringsmedel. För långtidsförvaring, ladda batteriet fullt.

Vad visar arbetslampan och batteriindikatorn?

Avtryckaren aktiverar arbetslampan och 3-LED batteriindikatorn. Tre lampor = fulladdad; två lampor = medel; en röd lampa = lågt batteri, behöver laddas.

Vad ska jag göra om borren inte startar?

Kontrollera att batteriet är insatt och laddat. Se till att framåt/bakåt väljaren är helt i ingrepp i någon riktning. Om problemet kvarstår, kontakta en kvalificerad tekniker. Försök inte öppna borren.

Hur gör jag mig av med borren och batteriet?

Följ lokala bestämmelser för avfallshantering av elektronikavfall och Li-jon batterier. Kasta inte batterier i hushållsavfallet. Kontakta din lokala myndighet för återvinningsalternativ.

BRUKSANVISNING DJC-119A-SZ20-144 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk chock, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk chock om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Säkerhetsinstruktioner för batterier och laddare

• Försök aldrig att öppna ett batteri.
• Förvara aldrig batteriet i direkt solljus eller vid temperaturer över 40 °C.
• Ladda batteriet endast i temperaturer mellan +5 °C – 40 °C.
• Utsätt aldrig batteriet eller laddaren för vatten.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

Endast för inomhusbruk.

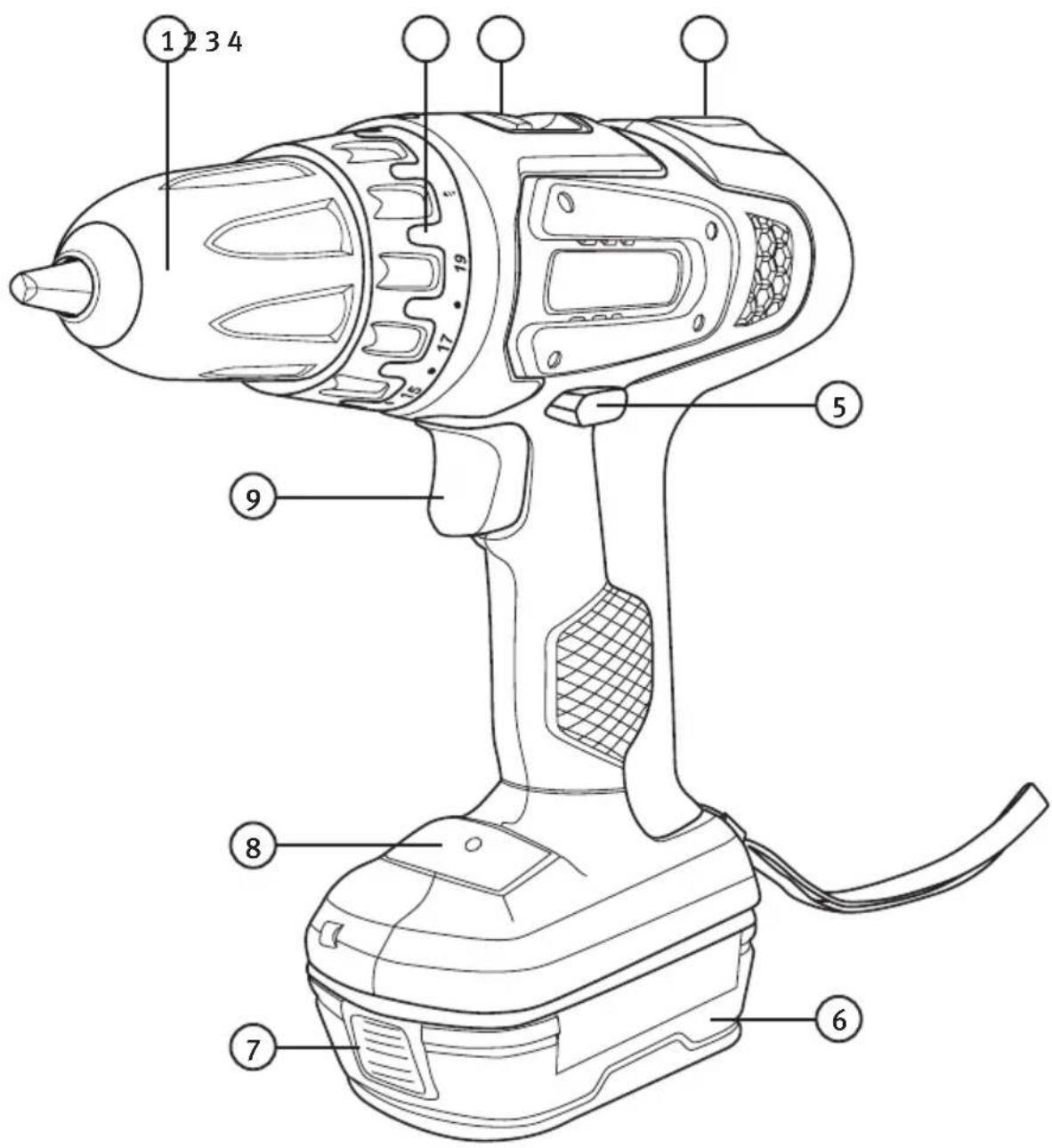

Produktbeskrivning

1. Nyckellös chuck
2. Vred för vridmoment
3. Hög-/lägfartsreglage
4. Libell (vattenpass)
5. Omkopplare för höger-/vänstergång
6. Batteri
7. Batterilås
8. Belysning och indikatorer för laddningsstatus på batteriet
9. Strömbrytare (steglös)

Laddning

Batteriet måste vara fulladdat innan det används första gången.

Ladda i 1 timme vid första laddning.

För att få ut maximal effekt: Låt batteriet bli helt urladdat de första 5–6 gångerna, ladda i 1 timme vid varje tillfälle.

1. Ta bort batteriet från borrmaskinen genom att trycka in batterilåset (7) och dra ur batteriet.
2. Anslut laddaren till ett vägguttag. Den gröna lysdioden tänds.
3. Placera batteriet i laddaren. Den gröna lysdioden slocknar och den röda lysdioden lyser med fast sken under laddningen.
4. När batteriet är färdigladdat slocknar den röda lysdioden och den gröna lyser med fast sken.
5. Drag laddarens stickpropp ur vägguttaget och ta bort batteriet från laddaren när laddningen är klar.

Fast grönt sken Laddaren nätansluten/laddning klar.

Fast rött sken Laddning pågår.

Blinkande rött och grönt sken Felindikering.

• Laddtiden är ca 1 timme vid normal användning.
• Batteriet kan bli lite varmt vid laddning. Detta är helt normalt.
• Laddaren och batteriet fungerar bäst vid normal rumstemperatur, ladda ej i direkt solljus eller i kallare temperaturer. Temperaturområde för laddning +5 °C – 40 °C.
• Vid längre förvaring ska batteriet vara laddat.

Inställningar

Höger-/vänstergång

Välj höger- eller vänstergång med omkopplaren (5). Om omkopplaren ställs i mittenläge kan apparaten inte startas. Chucken måste vara helt stilla när du skiftar håll.

Vridmoment

Maskinen har en justerbar koppling för inställning av lämpligt vridmoment med vredet (2). Vid rätt inställning släpper maskinen vid förinställt vridmoment för att undvika att skruven dras för långt in eller för att förhindra skada på maskinen. Inställningen beror på skruvtyp och skruvstorlek samt materialet du skruvar i. Börja alltid på lägsta vridmoment och öka stegvis. Vid borning ska vredet ställas i borrläge.

Byte av borr eller bits

Verktyget har en nyckellös chuck som gör det enkelt att byta borr eller bits med en hand. Vrid till vänster för att greppa, till höger för att lossa.

Se noga till att borren sitter ordentligt fast mitt i chucken.

Användning

Starta och stanna maskinen genom att trycka in och släppa strömbrytaren (9). Maskinen är utrustad med steglös varvtalsreglering, vilket är utmärkt speciellt vid skruvdragning. Ju mer strömbrytaren trycks in, desto högre blir varvtalet. Efter en längre tids arbete med lågt varvtal bör man låta motorn gå med max. varvtal i ca 3 min. för att kyla ner motorn.

Vid borrning, ställ vredet (2) i borrläge ⏻ (se symbol på vredet).

Hög-/lägfartsreglage

Reglaget (3) har två lägen. Läge 1: 0–400 rpm, läge 2: 0–1100 rpm (rpm = varv i minuten).

Belysning och batteriindikator

Belysningen tänds när strömbrytaren trycks in och belyser arbetsområdet.

De tre indikatorerna för batteristatus tänds också. När batteriet är fulladdat lyser alla tre, när bara en (den röda) lyser, måste batteriet laddas.

Råd och tips om borning

• Vid borrning i glatta material, t.ex. klinker, bör du sätta en kraftig tejpbit där du ska borra så att borren inte glider åt sidan.
• Vid borrning i metall bör du först använda en körnare och göra en liten grop där du ska borra. Denna lilla grop fixerar sedan borren på rätt ställe så att den inte glider åt sidan.
• Vid borning i metall bör du även använda gäng-/skärolja för att spara på verktygen.
• Använd alltid tving/skruvstycke för att hålla fast ämnet som ska bearbetas.
• Vid borrning i vägg, se till att inte skada vatten, el, gasledning etc.

Skötsel och rengöring

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör maskinen regelbundet med diskmedel och en fuktig trasa. Undvik starka rengöringsmedel.
• Vid längre förvaring ska batteriet vara laddat.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. År du osäker på hur du ska gå tillväga, kontakta din kommun.

Varvtal, steglöst 0–400/0–1100 V/min
Drivspänning 14,4 V
Ställbart moment 19 + borr, max. 18 Nm
Nyckellös chuck ∅ 10 mm
Ljud LpA: 68 dB(A)
(Osäkerhet K:3 dB) LwA: 79 dB(A)
Vibrationsvärde 2,75 m/s² (Osäkerhet K:1,5 m/s²)
Ackumulatortyp Li-ion
Spänning 14,4 V
Batterikapacitet 1,3 Ah

Laddare

Primär 230 V, 50 Hz

Sekundär DC 14,4 V, 1,5 A

Laddtid 1 tim.

Boremaskin 14,4 V LI-ION

ART.NR. 18-3187 MODELL DJC-119A-SZ20-144-UK

40-7974

DJC-119A-SZ20-144

Skifte av bor eller bits

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
