721-344 - Röjsåg Meec Tools - Gratis bruksanvisning och manual

Produkttyp	Röjningssåg
Märke	Meec Tools
Modell	721-344
Motorvolym	25,4 cm³
Motoreffekt	0,75 kW
Max hastighet (obelastad)	9 000 rpm
Tomgångshastighet	3 100 ± 400 rpm
Bränsleblandning	1:40 (bensin:2-taktsolja)
Bränsletankens kapacitet	0,65 L
Tändstiftstyp	L8RTF
Ljudtrycksnivå (LpA)	89,5 dB(A), K=3 dB(A)
Ljudeffektnivå (LwA)	107,4 dB(A), K=3 dB(A)
Garanterad ljudeffektnivå	112 dB(A)
Vibrationsnivå	3,72 m/s², K=1,5 m/s²
Vikt	5,0 kg
Skärutrustning	Trimmerhuvud med syntetisk tråd (inga metalklingor)
Säkerhetsfunktioner	Gasreglagets spärr, vibrationsdämpningssystem, snabbfrikopplingssele, trimmerskydd
Personlig skyddsutrustning krävs	Hörselskydd, ögonskydd, handskar, säkerhetsskor, långa byxor
Underhållsintervall (luftfilter)	Rengör var 25:e driftstimme
Tändstiftsgap	0,6–0,7 mm
Överensstämmelse	CE, maskindirektivet 2006/42/EG, EMC 2004/108/EG, buller för utomhusutrustning 2000/14/EG

Vanliga frågor - 721-344 Meec Tools

Vilken typ av bränsle ska jag använda för Meec Tools röjningssåg 721-344?

Använd en blandning av blyfri bensin och högkvalitativ 2-taktsolja i förhållandet 40:1 (1 L bensin till 25 mL olja). Använd aldrig 4-taktsolja eller vattenkyld motorolja.

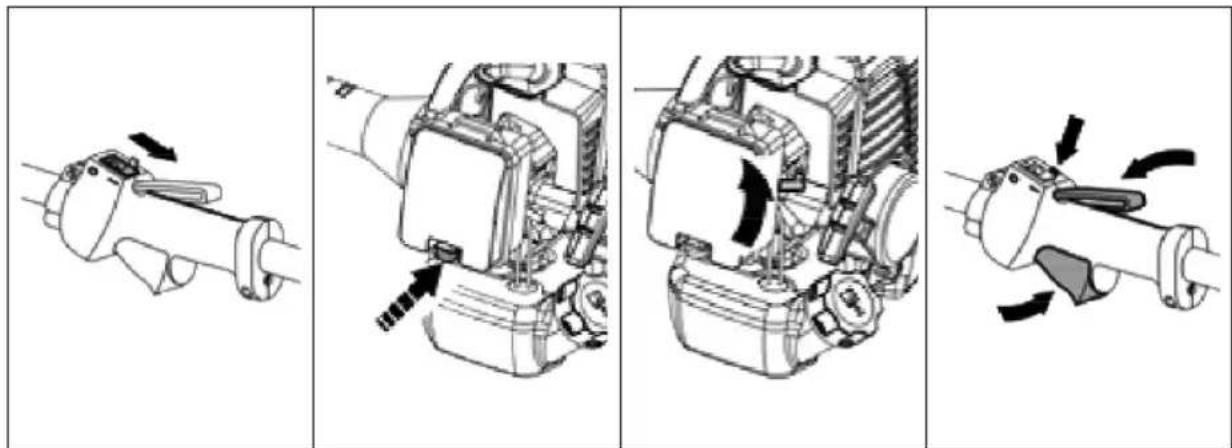

Hur startar jag röjningssågen när motorn är kall?

1. Ställ motorströmbrytaren på 'I'. 2. Tryck på primerblåsan 2-3 gånger. 3. Stäng choken. 4. Tryck på gasreglagets spärr och gasreglaget, tryck sedan på gasreglagets låsknapp och släpp reglagen. 5. Dra i startsnöret tills motorn tänder. 6. Öppna choken. 7. Dra igen tills motorn startar. Låt den värmas upp på delgas.

Vad är säkerhetsavståndet vid användning av röjningssågen?

Håll alla människor och djur minst 15 meter från arbetsområdet. Stanna maskinen omedelbart om någon närmar sig.

Kan jag använda metalklingor på denna röjningssåg?

Nej, använd endast syntetisk trimmerlina. Maskinen är inte konstruerad för metalklingor och användning av dem kan orsaka allvarlig skada.

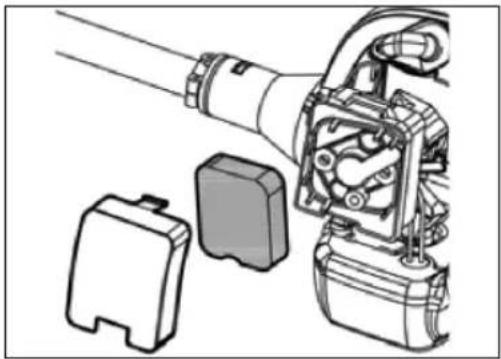

Hur underhåller jag luftfiltret?

Rengör luftfiltret var 25:e driftstimme. Ta bort filterlocket, ta ut filtret, tvätta det med varmt tvålvatten, låt det torka helt, sätt sedan tillbaka det. Byt ut om det är skadat eller mycket smutsigt.

Vad ska jag göra om motorn startar men saknar kraft?

Kontrollera luftfiltret för igensättning och rengör eller byt ut det. Kontrollera också bränsleblandningen och tändstiftet. Om problemet kvarstår, kontakta en serviceverkstad för justering av förgasare.

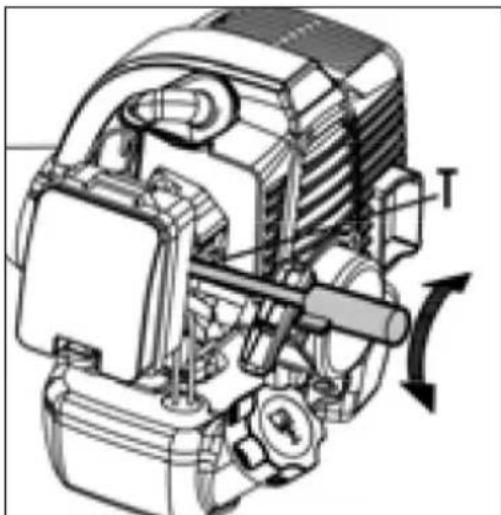

Hur justerar jag tomgångshastigheten?

Med motorn igång och luftfiltret rent, vrid tomgångsjusteringsskruven (T) medurs tills skärutrustningen börjar rotera, vrid sedan moturs tills den stannar. Skärutrustningen får inte rotera på tomgång. Om du inte kan justera, kontakta en serviceverkstad.

Vilken personlig skyddsutrustning (PPE) måste jag bära?

Använd alltid hörselskydd, godkända ögonskydd, handskar, säkerhetsskor med stålhätta och halksula, tunga långbyxor och en stark långärmad skjorta i kraftigt tyg. Bind upp långt hår ovanför axelhöjd och undvik löst sittande kläder.

Hur förvarar jag röjningssågen under en längre period?

Töm bränsletanken, rengör maskinen noggrant och utför full service. Ta bort tändstiftshuven. Förvara på en torr plats borta från värmekällor. Använd en godkänd bränslebehållare för förvaring.

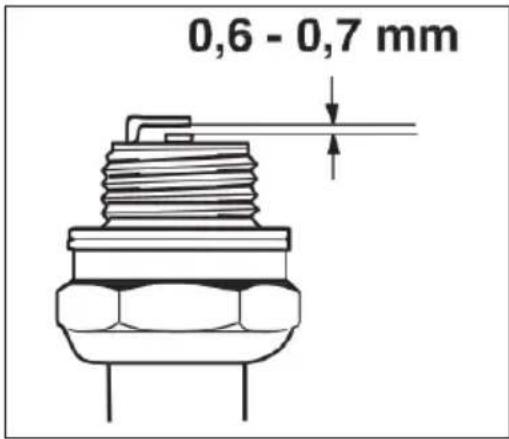

Vad är rätt tändstiftsgap?

Elektrodgapet ska vara 0,6–0,7 mm. Använd endast rekommenderad tändstiftstyp L8RTF. Byt tändstift efter cirka 100 driftstimmar.

BRUKSANVISNING 721-344 Meec Tools

SE Bruksanvisning för grästrimmer

NO Bruksanvisning for gresstrimmer

Grundläggande säkerhetsanvisningar....6

MASKINENS SÄKERHETSUTRUSTNING. 7

Bränslehantering 8

Symboler på maskinen....9

TEKNISKA DATA 11

BESKRIVNING 12

MONTERING 12

HANDHAVANDE 14

ANVÄNDNING....15

Grästrimning med trimmerhuvud 17

UNDERHÅLL 18

Underhällsschema 21

FELSÖKNING....22

NORSK 24

SIKKERHETSANVISNINGER 24

PERSONLIG VERNEUTSTYR 25

Händtering av drivstoff....27

Symboler på maskinen....28

TEKNISKE DATA 30

BESKRIVELSE....31

MONTERING....32

HÄNDTERING 33

BRUK....34

GENERELLE ARBEIDSINSTRUKSJONER....37

Gresstrimming med trimmerhode 37

VEDLIKEHOLD 38

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

VIKTIGT!

• Maskinen är endast avsedd för grästrimning och buskröjning.
• De enda tillbehör som kan användas med den här maskinen är de trimmerhuvuden som rekommenderas av återförsäljaren.
• Maskinen får aldrig användas av en person som är trött, sjuk, alkoholpåverkad eller har tagit mediciner som kan påverka syn, omdöme eller koordination.
  • Bär personlig skyddsutrustning.
• Använd aldrig en maskin som på något sätt har modifierats i förhållande till originalspecifikationerna.
• Använd aldrig en maskin som inte fungerar korrekt. Alla kontroller, allt underhåll och alla serviceinstruktioner som beskrivs i den här bruksanvisningen måste utföras. En del underhålls- och serviceåtgärder måste utföras av auktoriserad servicepersonal.
• Alla skydd, käpor och handtag måste monteras före start av maskinen. Kontrollera att tändstiftshatten och tändkabeln är i oskadat skick för att undvika risken för elstötar.
• Användaren av maskinen måste se till att hålla ett säkerhetsavständ på minst 15 meter till människor och djur under arbete med maskinen.
• Låt aldrig barn eller personer som inte har läst bruksanvisningen använda maskinen. Det kan finnas en lokalt lagstadgad minimiålder för användaren.
• Gör fast maskinen ordentligt under transport för att förhindra bränsleläckage, skador eller personskador.
• Utför rengöring och underhåll före förvaring.
• Använd skydd för metallklingor under transport och förvaring.
• Det kan finnas nationella bestämmelser (arbetsmiljölagstiftning, miljölagstiftning) som begränsar användandet av maskinen.
• Undersök maskinen dagligen, före användning och efter att den har tappats eller utsatts för andra stötar, för att identifiera eventuella allvarliga skador.
• Se till att ha bra fotfäste och balans vid användning och använd den medföljande selen.
• Ta regelbundna och tillräckliga pauser under arbetsdagen för att förhindra vibrationsskador och hörselskador.

Den här maskinen genererar ett elektromagnetiskt fält under drift. Det här fältet kan under vissa omständigheter påverka aktiva eller icke aktiva medicinska implantat. För att minska risken för allvarliga personskador eller dödsfall bör personer med medicinska implantat konsultera läkare och tillverkaren av det medicinska implantatet innan maskinen används.

Avgaserna från motorn innehåller giftig kolmonoxid. Om motorn körs i ett slutet eller dåligt ventilerat område kan detta leda till dödsfall genom kvävning eller kolmonoxidförgiftning.

Långvarig exponering för vibrationer kan orsaka personskador och neurovaskulära problem (kallas även "Raynauds sjukdom" eller "vita fingrar"), särskilt hos personer med cirkulationsproblem. Symptomen påverkar händer, handleder och fingrar och yttrar sig som förlorad känsel, rörelsehämning, klåda, smärta och missfärgningar eller förändringar av huden. De här effekterna kan förvärras av låg omgivande temperatur och/eller ett för hårt grepp kring handtagen. Om de här symptomen uppträder måste tiden som maskinen används begränsas och läkare kontaktas.

PERSONLIG SKYDDSUTRUSTNING

VIKTIGT!

- Godkänd skyddsutrustning måste bäras varje gång maskinen används. Skyddsutrustning undanröjer inte risken för personskador, men kan lindra skadorna om olyckan skulle vara framme. Be försäljaren om hjälp med att välja rätt utrustning.

- Var uppmärksam på varningssignaler eller varningsrop när hörselskydd används. Ta alltid av hörselskydden så snart motorn har stannat.

- Bär hörselskydd som ger tillräcklig bullerreducering. Bär alltid godkända skyddsglasögon.

- Handskar ska bäras när detta krävs.

- Bär skyddsskor med stålhätta och halksäker sula.

- Bär kläder av kraftigt tyg och undvik löst sittande kläder som kan fastna i grenar och kvistar. Bär alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och var inte barfota. Sätt upp håret så att det inte hänger nedanför axelhöjd.

GRUNDLÄGGANDE SÄKERHETSANVISNINGAR

Kontrollera omgivningen:

– Se till att människor, djur eller andra saker inte kan påverka kontrollen över maskinen.
– Se till att människor, djur osv. inte kan komma i kontakt med kaptillbehöret eller träffas av lösa föremål som slungas iväg av kaptillbehöret.
– Använd inte maskinen om det inte är möjligt att tillkalla hjälp i händelse av en olycka.
- Undersök arbetsområdet. Avlägsna alla lösa föremål, som stenar, glasskärvor, spikar, stältråd, snören osv. som kan slungas iväg eller trasslas in i kapitillbehöret.

• Använd inte maskinen i dåliga väderförhållanden, som tät dimma, kraftigt regn, stark vind, kraftig kyla osv. Att arbeta i dåligt väder är tröttande och innebär ofta större risker.
• Se till att stå stadigt och ha tillräcklig rörelsefrihet. Kontrollera eventuella hinder i omgivningen (rötter, stenar, kvistar, diken osv.) om det skulle krävas hastiga förflyttningar. Var extra försiktig vid arbete på sluttande mark.
• Se till att ha god balans och bra fotfäste.
• Håll alltid maskinen med båda händerna. Håll maskinen på högersidan om kroppen.
• Håll trimmerhuvudet nedanför midjehöjd.

• Stäng av motorn före förflyttning till ett annat område.

• Ställ aldrig ned maskinen med motorn igång utan att ha den under uppsikt.

• Varken användaren av maskinen eller någon annan får försöka avlägsna kapat material medan motorn är igång eller trimmerhuvudet roterar, eftersom detta kan leda till allvarliga personskador.
• Stäng av motorn och se till att trimmerhuvudet stannar innan material som har fastnat runt maskinens axel avlägsnas, annars finns det risk för personskador.
• Kuggväxeln kan bli varm under användning och fortsätta att vara det ett tag. Att vidröra den kan orsaka brännskador.
• Se upp för föremål som slungas iväg. Bär alltid godkända skyddsglasögon. Stick aldrig fram huvudet över trimmerskyddet. Stenar, skräp osv. kan slungas upp i ögonen och orsaka blindhet eller allvarliga personskador.
• Håll obehöriga personer på avständ. Barn, djur, åskådare och medhjälpare ska hålla ett säkerhetsavständ på 15 m. Stäng av maskinen omedelbart om någon kommer närmare än så. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen befinner sig inom säkerhetsavständet.

MASKINENS SÄKERHETSUTRUSTNING

VARNING! Använd aldrig en maskin med säkerhetsutrustning som inte fungerar. Maskinens säkerhetsutrustning måste kontrolleras och underhållas enligt anvisningarna i det här avsnittet. Om maskinen inte klarar någon av kontrollerna måste en servicerepresentant kontaktas och maskinen repareras.

Vibrationsdämpningssystem

• Maskinen är utrustad med ett vibrationsdämpningssystem som minimerar vibrationerna och underlättar användningen.
• Vibrationerna ökar vid användning av en felaktigt lindad tråd eller en slö eller felaktig klinga (fel typ eller felaktigt slipad).
• Maskinens vibrationsdämpningssystem minskar de överförda vibrationerna mellan motorenheten och maskinens handtag.
• Kontrollera regelbundet att vibrationsdämpningsanordningarna inte har spruckit eller skadats.
• Kontrollera att vibrationsdämpningselementet sitter ordentligt och inte är skadat.

Selens snabbutlösning

Invid upphängningsringen sitter en lättåtkomlig snabbutlösning. Detta är säkerhetsanordning om motorn skulle börja brinna eller i andra situationer där användaren behöver frigöra sig från maskinen.

Trimmerskydd

• Trimmerskyddet ska förhindra att lösa föremål slungas mot användaren. Det skyddar även användaren mot att komma i kontakt med trimmerhuvudet av misstag.

• Kontrollera att skyddet inte är skadat eller sprucket. Byt ut skyddet om det har skadats.

• Använd alltid det skydd som rekommenderas för det aktuella trimmerhuvudet.

• Använd aldrig ett trimmerhuvud utan godkänt skydd. Om ett felaktigt eller icke-fungerande skydd monteras kan detta leda till allvarliga personskador.

Ljuddämpare

• Ljuddämparen är avsedd att minimera bullernivåerna och leda avgaserna bort från användaren.
• Använd aldrig en maskin med en defekt ljuddämpare.
• Kontrollera regelbundet att ljuddämparen sitter fast.
• Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med ljuddämparens insida om den skulle skadas.
• Tänk på att ljuddämparen och avgaserna från motorn är varma och kan innehålla gnistor som kan orsaka brand. Starta aldrig maskinen inomhus eller i närheten av brännbart material!

Trimmerhuvud

VIKTIGT!

• Se alltid till att trimmertråden är hårt och jämnt lindad kring trumman, annars genererar maskinen skadliga vibrationer.
• Använd endast rekommenderade trimmerhuvuden och trimmertrådar. Dessa har provats ut av tillverkaren för att passa en viss motorstorlek. Detta är särskilt viktigt när ett helautomatiskt trimmerhuvud används. Använd endast rekommenderade linor.
• Mindre maskiner kräver i allmänhet mindre trimmerhuvuden och vice versa. Detta beror på att vid röjning måste motorn slunga ut träden radiellt från trimmerhuvudet och kunna klara av motståndet från gräset som röjs.
• Längden på träden är också viktig. En längre tråd kräver större motoreffekt än en kortare tråd med samma diameter.
• Kontrollera att kniven på trimmerskyddet är intakt. Denna används för att kapa träden till korrekt längd.

VIKTIGT!

• Använd endast trimmerspole med de skydd som rekommenderas! Läs instruktionerna för att ta reda på hur träden monteras och vilken träddiameter som ska användas.
• Stoppa alltid motorn innan något arbete utförs på maskinen. Trimmerhuvudet fortsätter att rotera även efter att gasreglaget har släppts. Kontrollera att trimmerhuvudet har stannat helt och att tändkabeln har kopplats från tändstiftet innan något arbete utförs på maskinen. Risken för kast ökar om ett felaktigt tillbehör eller felaktigt trimmerhuvud används.

BRÄNSLEHANTERING

Bränslesäkerhet

Starta aldrig maskinen i nedanstående fall:

– Om bränsle har spillts på maskinen. Torka av och vänta tills återstående bränslespill har

dunstat bort.

• Om bränsle har spillts på kroppen eller kläderna. Byt kläder och tvätta de kroppsdelar som har kommit i kontakt med bränslet med tvål och vatten.
• Om maskinen läcker bränsle. Kontrollera regelbundet om bränslelocket eller bränsleslangarna läcker.

Transport och förvaring

• Förvara och transportera maskinen och bränslet på ett sådant sätt att inte läckage eller ångor riskerar att komma i kontakt med gnistor eller öppen eld, exempelvis från elektriska maskiner, elmotorer, elektriska reläer/omkopplare eller värmepannor.
  – Vid förvaring och transport av bränsle måste alltid godkända behållare avsedda för detta syfte användas.
  – När maskinen ska placeras i förvaring under längre tid måste bränsletanken tömmas. Kontakta en lokal bensinstation för att ta reda på hur överskottsbränsle ska avfallshanteras.
  – Se till att maskinen har rengjorts och att fullständig service har utförts innan maskinen ska förvaras under längre tid.
  – Gör fast maskinen under transport.
• För att förhindra att motorn startas av misstag ska tändstiftshatten alltid avlägsnas vid långtidsförvaring, om inte maskinen står under ständig uppsikt. Detta gäller även vid alla serviceåtgärder.
• Var försiktig vid hantering av bränslet. Tänk på risken för brand, explosion och inandning av ångor.
  – Gör fast maskinen under transport.
• För att förhindra att motorn startas av misstag måste tändstiftshatten alltid avlägsnas vid långtidsförvaring, om inte maskinen står under ständig uppsikt. Detta gäller även vid alla serviceåtgärder.
• Var försiktig vid hanteringen av bränslet. Tänk på risken för brand, explosion och inandning av ångor.

SYMBOLER PÅ MASKINEN

VARNING! En röjsåg eller trimmer kan vara farlig om den används felaktigt eller oförsiktigt och kan orsaka allvarliga personskador eller dödsfall. Det är extremt viktigt att användaren läser och förstår innehållet i den här bruksanvisningen.

Användaren måste läsa bruksanvisningen noggrant och ha förstått alla instruktioner innan maskinen används.

Bär alltid skyddsglasögon.

Bär alltid hörselskydd.

Bär alltid skyddshandskar.

Bär alltid skyddsskor.

Se upp för ivägslungade föremål och rikoschetter.

Använd inte metallklingor. Använd endast syntetisk trimmertråd.

Användaren måste se till att hålla ett säkerhetsavständ på minst 15 meter till människor och djur när maskinen används.

Stängd choke.

Öppen choke.

Bränsletank.

Max. varvtal utgående axel, v/min.

Förgasarjustering. H = högre tomgångsvarvtal. L = lägre tomgångsvarvtal.

Garanterad A-viktad ljudeffektnivå.

TEKNISKA DATA

Motorvolym 25,4 cm3
Effekt 0,75 kW
Max. varvtal (obelastad) 9 000 v/min
Varvtal utgående axel 9 000 v/min
Tomgångsvarvtal 3 100±400 v/min
Bränsleblandning 40:1 (bensin:tvåtaktsolja)
Bränsletankens kapacitet 0,65 l
Tändstift	L8RTF
Ljudtrycksnivå, LpA 89,5 dB(A), K=3 dB(A)
Uppmätt ljudeffektnivå, LwA 107,4 dB(A), K=3 dB(A)
Garanterad ljudeffektnivå, LwA 112 dB(A)
Vibrationsnivå 3,72 m/s2, K=1,5 m/s2
Vikt 5,0 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

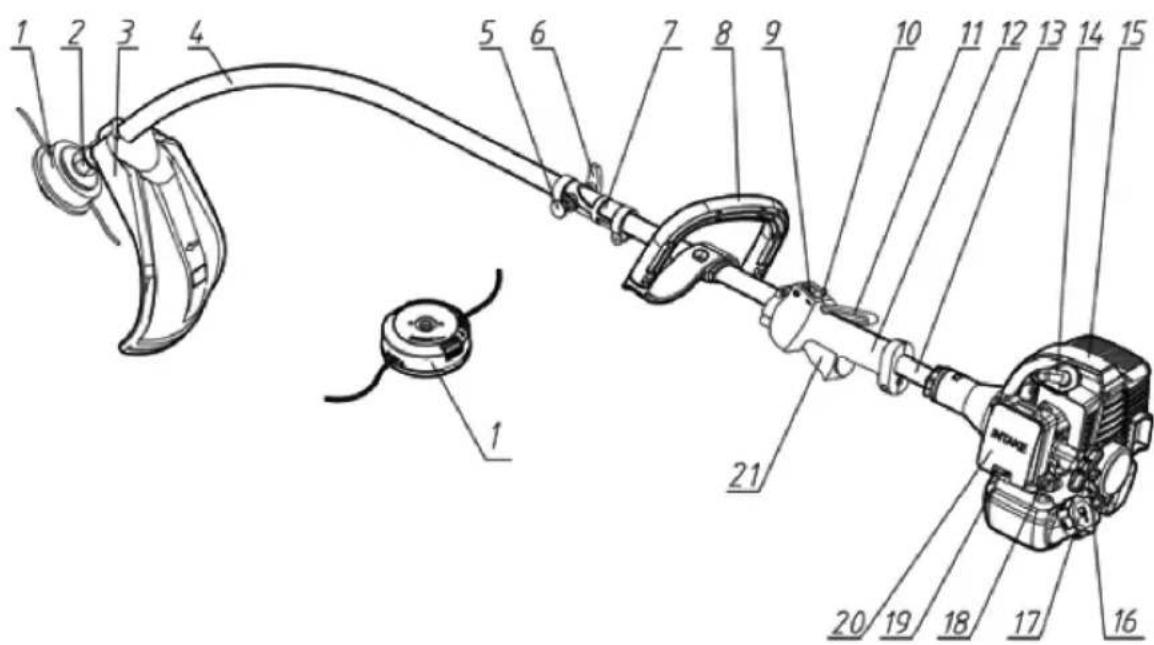

BESKRIVNING

1. Trimmerhuvud
2. Låsmutter
3. Klingskydd
4. Främre stång
5. Låsstift
6. Låsvred
7. Koppling
8. Främre handtag
9. Strömbrytare
10. Gasreglagespärr

11. Låsknapp för gasreglage

12. Bakre handtag

13. Bakre stång
14. Tändstift
15. Motor
16. Starthandtag
17. Bränsletank
18. Chokereglage
19. Primerknapp
20. Filterkåpa
21. Gasreglage

MONTERING

Montera det främre handtaget

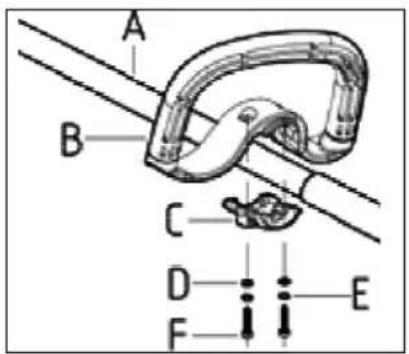

Sätt fast det främre handtaget (B) och klämman (C) på stängen (A) med två uppsättningar brickor (D), fjäderbrickor (E) och skruvar (F).

Montera stången

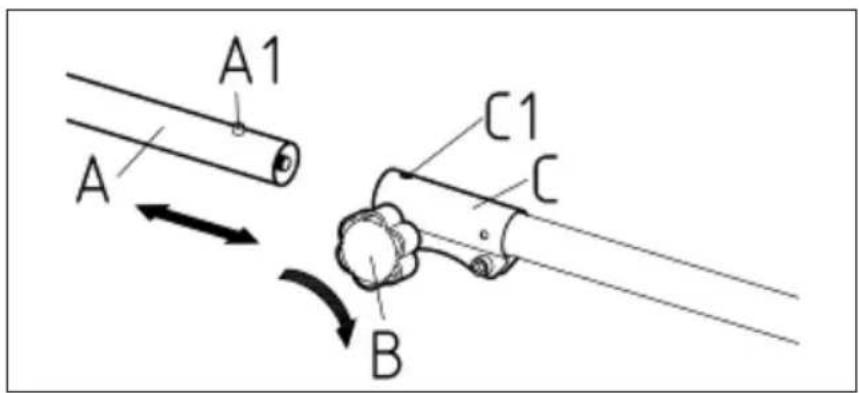

1. Rikta in hålet (A1) på den främre stången (A) mot låsstiftet (B).
2. Dra sedan ut låsstiftet samtidigt som den främre stången sticks in hela vägen i kopplingen (D).
3. Släpp lässtiftet. Det fjädrar tillbaka och kommer ut genom hålet i den främre stången.
4. Kontrollera att det inte går att vrida den främre stången med låsstiftet på rätt plats.
5. Dra åt låsvredet (C) för att säkra den främre stängen.

Montera trimmerhuvud

Om trimmerhuvudet passas in felaktigt kan detta leda till allvarliga personskador och/eller dödsfall. Använd aldrig ett trimmerhuvud utan godkänt skydd. Om felaktigt eller icke fungerande skydd monteras kan detta leda till allvarliga personskador.

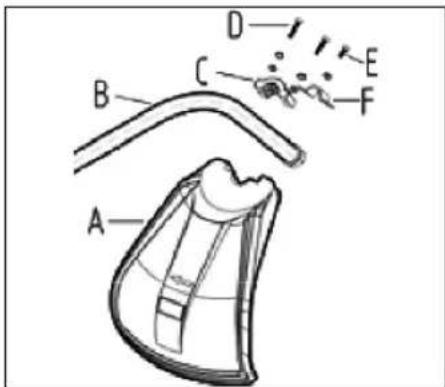

Montera trimmerskyddet

1. Sätt fast fästet (F) på drivaxelstången (B) med skruven (E).
2. Haka fast skyddet (A) på skaftfästet och sätt fast det med klämman (C) och två skruvar (D).

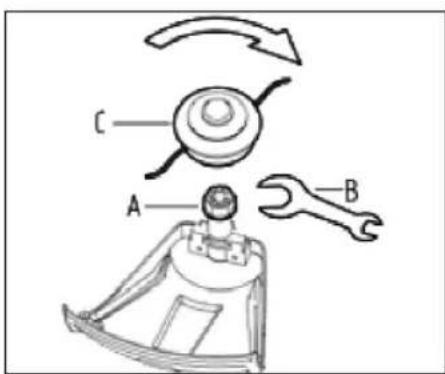

Montera trimmerhuvud

1. Använd en skruvnyckel (B) för läsmuttern (A).

2. Skruva fast trimmerhuvudet (C) i motsatt riktning mot rotationsriktningen.

3. Följ anvisningarna i omvänd ordning för att demontera.

Justera röjsågens arbetshöjd

1. Justera axelremmen så att klingan hålls parallellt med marken.
2. Låt klingan vila lätt mot marken.
3. Justera upphängningsringens läge så att röjsågen balanseras korrekt. Dra åt sidoremmarna så att vikten fördelas jämnt över båda axlarna.

OBS!

• När röjsågen används måste den alltid vara ordentligt fäst i selen. Annars kommer röjsågen inte att kunna kontrolleras på ett säkert sätt, vilket kan leda till att användaren eller andra personer skadas.
• Använd aldrig en sele med en defekt snabbutlösning.
• Använd snabbutlösningen om motorn t.ex. börjar brinna eller i andra nödsituationer som kräver att användaren frigör sig från maskinen och selen.
• En korrekt justerad sele och maskin gör arbetet mycket enklare. Justera selen för bästa möjliga arbetsställning.

HANDHAVANDE

Bränsle

Maskinen är utrustad med en tvåtaktsmotor och måste alltid drivas med en blandning av bensin och tvåtaktsolja. För bästa resultat och prestanda ska tvåtaktsolja speciellt framtagen för luftkylda tvåtaktsmotorer användas. Använd aldrig tvåtaktsolja avsedd för vattenkylda motorer eller olja avsedd för fyrtaktsmotorer. En olja av låg kvalitet och/eller en för hög andel olja i förhållande till bensinen kan äventyra funktionen och minska motorns livslängd. Det är viktigt att den mängd olja som ska blandas i mäts upp noggrant så att blandningen blir korrekt.

Blandningsförhållande: 1:40 (2,5 %).

Bensin Tvåtaktsolja 1:40 (2,5 %)
1 liter 25 ml
5 liter 125 ml
10 liter 250 ml

OBS!

Bränslet och bränsleångorna är mycket brandfarliga och kan orsaka allvarliga personskador vid inandning eller hudkontakt. Bränslet måste därför hanteras med försiktighet och ventilationen måste vara tillräcklig.

Blanda bränslet

1. Börja alltid med att fylla på halva den mängd bensin som ska användas.
2. Tillsätt sedan hela mängden olja. Blanda (skaka) bränsleblandningen.
3. Tillsätt resten av bensinen.
4. Blanda (skaka) bränsleblandningen ordentligt före påfyllning i maskinens bränsletank.
   Blanda alltid bensinen och oljan i en ren behållare avsedd för bränsle. Blanda inte mer än en månads

förbrukning av bränsle åt gången. Om maskinen inte ska användas under en längre period måste bränsletanken tömmas och rengöras.

Bränslepåfyllning

Följande säkerhetsåtgärder minskar risken för brand:

– Rök inte och placera aldrig heta föremål i närheten av bränslet.
– Stäng alltid av motorn före bränslepåfyllning.
- Stäng alltid av motorn och låt den svalna under några minuter före bränslepåfyllning.
- Öppna tanklocket långsamt vid bränslepåfyllning, så att eventuellt övertryck släpps ut försiktigt.
– Dra åt tanklocket ordentligt efter bränslepåfyllning.
– Avlägsna alltid maskinen från området för bränslepåfyllning innan den startas.
– Använd alltid en bränslebehållare med spillskyddsventil.
– Rengör området runt tanklocket. Föroreningar i tanken kan orsaka driftproblem.
– Se till att bränslet är välblandat genom att skaka behållaren före påfyllning av tanken.

ANVÄNDNING

Kontroll innan start

• Använd aldrig maskinen utan skydd eller med ett defekt skydd.
• Alla skydd och käpor måste vara oskadade och korrekt monterade innan maskinen startas.
• Kontrollera klingan för att se till att inga sprickor har bildats i knivändarna eller vid centrumhålet. Den vanligaste orsaken till sprickbildning är att skarpa kanter har uppstått mellan eggarna vid slipning eller att klingan har använts med slöa eggar. Kassera klingan om den har några sprickor.
• Kontrollera att fästflänsen inte har spruckit på grund av utmattning eller på grund av att den har dragits åt för hårt. Kassera fästflänsen om den har spruckit.
• Kontrollera att låsmuttern inte har förlorat sin låskraft. Mutterlåsningen ska ha ett låsmoment på minst 1,5 Nm. Låsmutterns åtdragningsmoment ska vara 35–50 Nm.
• Kontrollera att klingskyddet inte har skadats eller spruckit. Byt ut klingskyddet om det har stötskadats eller spruckit.
• Kontrollera att trimmerhuvudet och trimmerskyddet inte har skadats eller spruckit. Byt ut trimmerhuvudet eller trimmerskyddet om de har stötskadats eller spruckit.
• Kopplingskåpan och axeln måste vara helt monterade innan maskinen startas, annars kan kopplingen lossna och orsaka personskador.
• Avlägsna alltid maskinen från området för bränslepåfyllning innan den startas.
• Placera maskinen på ett jämnt underlag. Kontrollera att klingan inte kan komma i kontakt med något föremål.
• Se till att inga obehöriga personer befinner sig i arbetsområdet, annars finns det risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.

Gasreglagespärr

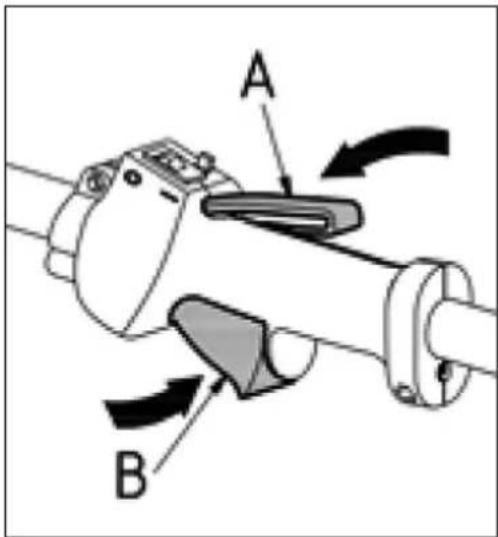

Gasreglagespärren är avsedd att förhindra oavsiktlig användning av gasreglaget. När spärren trycks in (A) (dvs. när användaren griper tag i handtaget) släpps gasreglaget ut (B). När handtaget släpps går både gasreglaget och gasreglagespärren tillbaka till ursprungsläget. Rörelsen styrs av två oberoende returfjädrar. Detta innebär att gasreglaget låses automatiskt i tomgångsläge. Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren har släppts ut. Tryck in gasreglagespärren och kontrollera att den återgår till ursprungsläget när den släpps ut.

Kontrollera att gasreglaget och gasreglagespärren kan röra sig fritt och att returfjädrarna fungerar som de ska. Starta maskinen och ge full gas. Släpp ut gasreglaget och kontrollera att klingan stannar och förblir still. Om klingan roterar med gasreglaget i tomgångsläge måste förgasarens tomgångsinställning kontrolleras.

Kallstart

En kallstart av motorn innebär att den startas minst 5 minuter efter att den har stängts av eller efter bränslepåfyllning.

1. Sätt strömbrytaren i läge "I".
2. Tryck upprepade gånger på primerknappen tills den börjar fyllas med bränsle. Den behöver inte vara helt full.
3. Sätt chokereglaget i stängt läge.
4. När gasreglagespärren och gasreglaget trycks in ska låsknappen för gasreglaget tryckas in samtidigt och därefter ska gasreglagespärren och gasreglaget släppas ut.

1. Håll ned maskinen mot marken med vänster hand. OBS! Använd inte foten. Grip tag i starchandtaget, dra ut startsnöret långsamt med höger hand tills det börjar ta emot och ryck sedan kraftigt i linan. Linda aldrig startlinan runt handen. Fortsätt att dra i startsnöret tills

motorn startar.

1. Ställ chokereglaget i öppet läge

2. Fortsätt att dra i startlinan tills motorn startar. När motorn har startat ska den värmas upp med gasreglagespärren aktiverad. Tryck sedan in gasreglaget för att inaktivera gasreglagespärren.

OBS! Gasreglagespärren inaktiveras automatiskt om gasreglaget trycks in på nytt. Om chokereglaget vrids manuellt från chokeläge till driftläge innan låsknappen för gasreglaget har släppts ut, börjar klingan rotera omedelbart när motorn startas.

VIKTIGT!

• Dra inte startlinan hela vägen ut och släpp inte starchandtaget när linan är helt utdragen. Detta kan skada maskinen.
• Undvik att placera någon del av kroppen innanför det markerade området. Kroppskontakt med detta område kan ge brännskador, eller elstötar om tändstiftshatten har skadats. Använd alltid handskar. En maskin med skadad tändstiftshatt ska inte användas.
• Om startlinan dras ut upprepade gånger med choken på kan motorn flödas över så att det blir svårt att starta.
• Om motorn råkar flödas över ska varmstartsproceduren upprepas några gånger tills överskottsbränslet har försvunnit.

Varmstart

Varmstarta motorn omedelbart efter att den har stannat genom att följa steg 1, 2, 4 och 7 enligt ovanstående procedur och tänk på att inte trycka mer än 2–3 gånger på primerknappen.

Avstängning

Stäng av motorn genom att sätta motorströmbrytaren i läge 0.

ALLMÄNNA ARBETSINSTRUKTIONER

VIKTIGT! I det här avsnittet beskrivs de grundläggande säkerhetsåtgärderna för att arbeta med röjsågar och trimrar. Rådfråga alltid en expert vid eventuella oklarheter. Kontakta återförsäljaren eller serviceverkstaden om redskapet inte fungerar som avsett. Det är viktigt att förstå skillnaden mellan gräsröjning och grästrimning före användning.

Grundläggande arbetsmetod

Låt alltid motorn sakta ned till tomgångshastighet efter varje ingrepp. Långa perioder med full gas utan någon belastning på motorn kan leda till allvarliga skador på motorn. Ibland kan grenar eller gräs fastna mellan skyddet och kaptillbehöret. Stäng alltid av motorn innan detta avlägsnas.

GRÄSTRIMNING MED TRIMMERHUVUD

Trimming

Håll trimmerhuvudet vinklat precis ovanför marken. Det är änden på tråden som arbetar. Låt tråden arbeta i sin egen takt. Tvinga aldrig in tråden i det område som ska klippas. Tråden kan enkelt avlägsna gräs och ogräs längs med väggar, staket, träd och kanter, men den kan också skada

staketstolpar och känslig bark på träd och buskar. Minska risken för att skada växter genom att korta ned träden till 10–12 cm och sänka motorns varvtal.

Röjning

Håll trimmerhuvudet vinklat precis ovanför marken. Låt änden på träden slå i marken kring träd, stolpar, prydnadsföremål och liknande. OBS! Den här tekniken ökar slitaget på träden. Träden slits snabbare och måste matas ut oftare när den arbetar mot stenar, tegel, betong, metallstaket osv., jämfört med när den kommer i kontakt med träd och trästaket. Undvik att använda full gas vid trimning och röjning, så räcker träden längre och slitaget på trimmerhuvudet minskar.

Klippning

Trimmern är idealisk för att klippa gräs som är svårt att komma åt med en vanlig gräsklippare. Håll tråden parallellt mot marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada maskinen. Låt inte trimmerhuvudet vara i konstant kontakt med marken under normal klippning. Konstant kontakt av den här typen kan orsaka skador och slitage på trimmerhuvudet.

Städning

Den roterande trådens fläkteffekt kan utnyttjas för snabb och enkel städning. Håll tråden parallellt med och ovanför det område som ska städas och för maskinen fram och tillbaka. Vid klippning och städning ska full gas användas för bästa resultat.

UNDERHÅLL

Justera tomgångshastigheten

Kontrollera att luftfiltret är rent. När tomgångshastigheten är korrekt ska klingan inte rotera. Om justering krävs ska skruven T för tomgångsjustering vridas medurs tills klingan börjar rotera. Vrid sedan skruven moturs tills klingan stannar. Tomgångshastigheten är korrekt inställd när motorn går jämnt i alla lägen och det finns en klar marginal till den hastighet där trimmerhuvudet börjar rotera. Kontakta serviceverkstad om det inte går att justera tomgångshastigheten så att trimmerhuvudet stannar. Använd inte maskinen förrän den har justerats korrekt. Kontakta serviceverkstad om blandningsskruven "L" och/eller blandningsskruven "H" behöver justeras.

1. Avlägsna luftfilterskyddet och ta ur filtret.
2. Tvätta det i varmt vatten och diskmedel.
3. Kontrollera att filtret har torkat innan det monteras tillbaka.

Luftfiltret måste rengöras regelbundet så att smuts och damm avlägsnas för att undvika:

• Funktionsfel i förgasaren
• Startproblem
• Förlust av motoreffekt
  – Onödigt slitage på motordelarna
• För hög bränsleförbrukning.

Rengör filtret var 25:e timme, eller oftare i extra dammiga förhållanden. Ett luftfilter som har använts länge kan inte tvättas helt rent. Filtret måste därför bytas ut med jämna mellanrum. Ett skadat luftfilter måste alltid bytas ut.

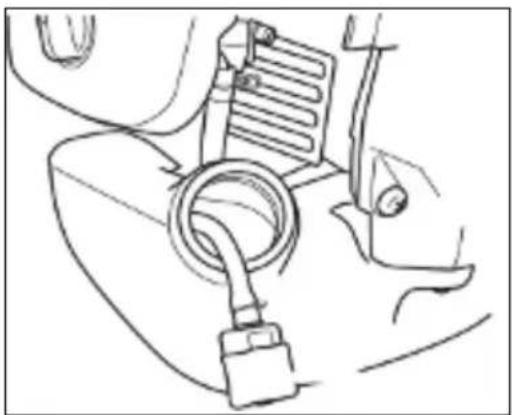

Bränslefilter

När bränsletillförseln till motorn upphör ska tanklocket och bränslefiltret kontrolleras så att de inte är blockerade.

Om maskinen har låg effekt, är svår att starta eller går dåligt på tomgång: kontrollera alltid tändstiftet först, innan några andra åtgärder vidtas. Rengör tändstiftet om det är smutsigt och kontrollera att gnistgapet är 0,6–0,7 mm. Tändstiftet ska bytas ut efter ungefär en månads användning eller tidigare om det behövs. Använd alltid rekommenderad tändstiftstyp. Om felaktig tändstiftstyp används kan kolven/cylindern skadas. Kontrollera att tändstiftet är försett med störningsskydd.

Tändstiftets skick påverkas av följande faktorer:

– felaktigt justerad förgasare
– felaktig bränsleblandning (för mycket eller fel typ av olja)
- smutsigt luftfilter.

UNDERHÅLLSSHEMA

Följande intervaller gäller endast normala driftförhållanden. Om den dagliga arbetstiden är längre eller driftförhållandena svåra (väldigt dammiga omgivningar osv.), ska de angivna intervallerna förkortas för att motsvara detta.

		Innan arbetet påbörjas	Varje dag efter avslutat arbete	Efter bränslepäfyllning	Varje vecka	Varje månad	Var 12:e månad	Vid problem	Vid skada	Vid behov
Hela maskinen Visuell undersök-ning (skick, slitage, läckage)		*		*
		Rengöring *
Styrhandtag Kontroll av funktion **
Luftfilter Rengöring *	**
	Byte **
Filter i bränsletank Kontroll *
		Byte av filter					***	*
Förgasare Kontroll av tom-gångsinställning		*		*
		Justering av tom-gångsinställning								*
Tändstift	Justering av gnistgap							*
	Byte efter 100 drift-timmar
Kylluftsintag	Rengöring									*
Alla åtkomliga skruvar	Kontroll *
	Åtdragning									*
Vibrationsdämp-ningselement	Kontroll	*						***
	Byte *
Säkerhetsdekaler	Byte#								*
Ljuddämpare	Rengöring#							*

Vi rekommenderar att detta utförs av auktoriserad serviceverkstad.

FELSÖKNING

Problem Orsak Åtgärd
Motorn startar inte eller vägrar fortsätta gå.	Felaktig startprocedur. Följ anvisningarna.
	Smutsigt tändstift eller felaktigt avständ mellan elektroderna.	Kontrollera tändstiftet.
	Igensatt luftfilter. Rengör eller byt ut filtret .
	Problem med förgasaren. Kontakta serviceverkstad.
Motorn startar men saknar kraft. Igensatt luftfilter. Rengör eller byt ut filtret.
Motorn går oregelbundet och saknar kraft vid uppvarvning.	Smutsigt tändstift eller felaktigt avständ mellan elektroderna.	Kontrollera tändstiftet.
	Problem med förgasaren. Kontakta serviceverkstad.
Motorn avger för mycket rök. Felaktig bränsleblandning. Följ anvisningarna för bränsleblandningen.
Maskinen vibrerar på ett onormalt sätt.	Skadade eller lösa delar. Stäng av maskinen och koppla ur tändkabeln. Leta efter skador. Leta efter och dra åt eventuella lösa delar. Kontakta en auktoriserad serviceverkstad.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

SIKKERHETSANVISNINGER

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
107,4 dB(A)	112 dB(A)	Annex V / Bilaga V Vedlegg V / Załącznik V
