BRUKSANVISNING MC2430N10-B Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

MC SERIES MPPT SOLAR CHARGE

CONTROLLER MC2430N10-B/ MC2440N10-B/ MC2450N10-B

ANVÄNDARMANUAL

	Varning - För att minska risken för skada måste användläsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föreföljande två villkor: (1) Den här enheten får inte orsaka skad störningar och (2) den här enheten måste acceptera alla mot störningar, inklusive störningar som kan orsaka oönskad funkti
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

Modell	MC2430N10-B	MC2440N10-B	MC2450N10-B
Batterispänning	12V/24V
Max. PV öppen kretsspänning	92V(25°C); 100V(lägsta omgivningstemperatur)
Laddström	30A	40A	50A
Max. PV ingångseffekt	400W/12V800W/24V	5 5 0W/12V 10W/24V	660W/12V1320W/24V

Kära användare, Tack så mycket för att du valde våra produkter!

SAFETY INSTRUCTIONS

1. Tillämplig spänning för styrenheten överstiger säkerhetsspänningen fö människokroppen, så läs manualen noggrant innan användning och användning regulatorn först efter att säkerhetsträning har slutförts.
2. Det finns inga delar inuti styrenheten som behöver underhållas elle repareras. Användaren får inte demontera och reparera styrenheten.
3. Installera regulatorn inomhus för att förhindra exponering av komponenter och förhindra att vatten kommer in i regulatorn.
4. Installera styrenheten på en väl ventilerad plats för att förhindra att kylflänsen överhettas.
5. Det rekommenderas att installera en ordentlig säkring eller strömbry utanför styrenheten.
6. Se till att koppla bort kablarna till PV-panelen och säkringen eller strömbrytaren nära batteripolen innan installation och ledningsjustering a styrenheten.
7. Kontrollera att alla kablar är täta efter installationen för att undvika för värmeackumulering på grund av dåliga anslutningar.

Varning: Denna operation är farlig, så före drift måste säkerhetsförberedelser vidtas.

Varning: Denna operation kan ha en destruktiv effekt.

Påminnelse: Förslag och tips för operatören.

Innehållsförteckning

1.

Inledning....

05

2.

Installation....

.....13

1. Produktens funktion och

display....17

1. Produktskydd och systemunderhåll....20

2. Tekniska

parametrar....23

6.

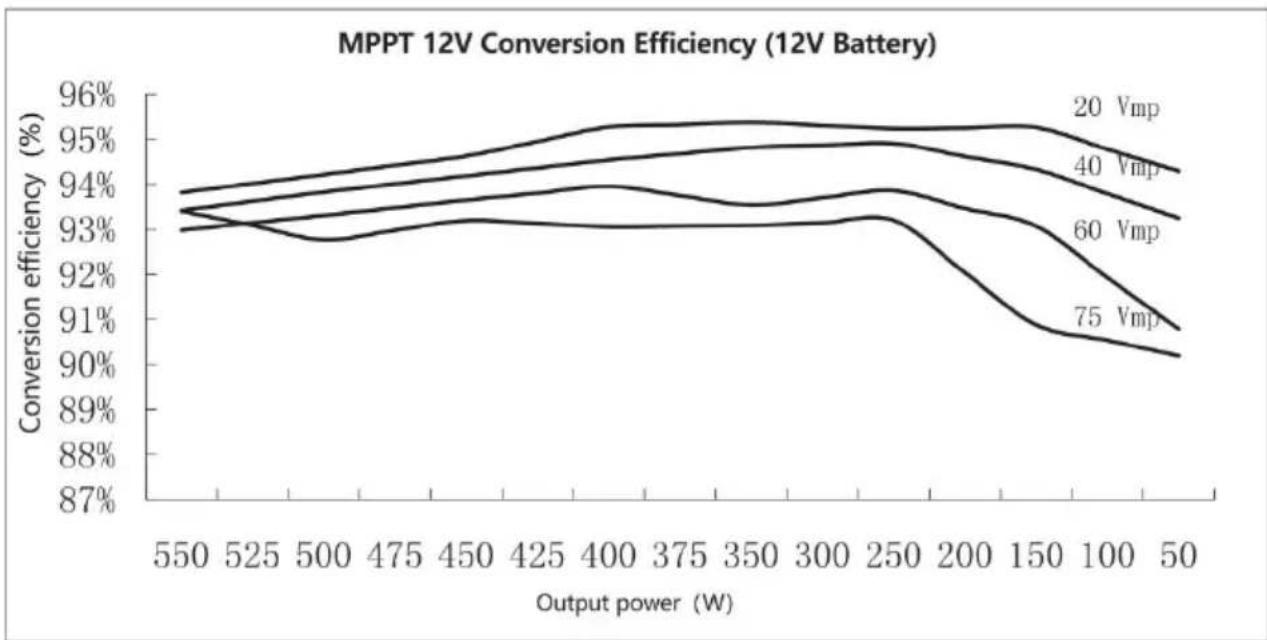

Konverteringseffektivitetskurva......

.25

7.

Produktdimensioner......

26

• Med branschledande PowerCatcher MPPT-teknik, MC-seriens solladdningsregulator möjliggör maximal energispårning för solpaneler. Den här tekniken gör det möjligt för styrenheten att och exakt spåra den maximala effektpunkten för PV-matrisen i alla miljöer, få maximal energi från solpaneler i realtid, och avsevärt öenergianvändningseffektiviteten i solenergisystemet.
• Denna produkt kan anslutas till en extern LCD-skärm eller Bluetooth-kommunikationsmodul och PC övre dator för dynamisk visning av driftstatus, driftsparametrar, kontroller loggar, kontrollparametrar, etc. Användaren kan slå upp olika parametrar og kan modifiera styrparametrarna efter behov för att passa olika systemkrav.
• Styrenheten använder standard Modbus kommunikationsprotokoll, vilket är bekvämt för användaren att se och ändra systemets parametrar. Under tiden, företaget tillhandahåller gratis övervakningsprogramvara som kan maximera bekvämligheten för användare att möta olika behov av fjärrövervakning.
• Styrenheten tillhandahåller övergripande självtest av elektroniska fel och kraftfulla elektroniska skyddsfunktioner som minimerar skador på

1.2 Fea t ure s

• PowerCatchers maximala effektpunktsspårningsteknik gör att styrenheten kan spåra den maximala effektpunkten för solpaneler även i en komplex miljö. Jämfört med den traditionella MPPT-spårningstekniken har den snabbare svarshastighet och högre spårningseffektivitet.
• En inbyggd MPPT-algorithm (maximal power point tracking) kan avsevärt öka energianvändningseffektiviteten för solcellssystemet, vilket är cirka 15 % till 20 % högre än traditionell PWM-laddning.
• Den ger en aktiv laddningsspänningsregleringsfunktion. Vid batteri öppen krets eller litiumbatteri BMS överladdningsskydd, kommer kontrollenhetens batteriterminal att mata ut det nominella laddningsspänningsvärdet.
• MPPT-spårningseffektiviteten är upp till 99,9 %.
• På grund av avancerad digital kraftteknik, kretsens energiomvandlingseffektivitet är så hög som 98%.
• Finns i flera batterityper och stödjer laddningsprocedurer för olika tyj av batterier som litiumbatteri, kolloidalt batteri, förseglat batteri, ventilerat batteri, litiumbatteri, etc.
• Ett strömbegränsat laddningsläge är tillgängligt. När effekten av solpanelen är för stor och laddningsströmmen är högre än märkventilen, minskar styrenheten automatiskt laddningseffekten så att solpanelen kan arbeta med märkladdningsströmmen.
• Stöd automatisk identifiering av bly-syra batterispänning.
• Extern LCD-skärm eller Bluetooth-modul kan anslutas för visning av utrustningens driftdata och status, och modifiering av styrenhetens parametrar stöds.
• Valfri inbyggd Bluetooth-funktion, som kan se kördata och status för utrustning och stödja ändring av styrparametrar.

• Valfri inbyggd CAN-funktion, som kan se driftdata och status för utrustning och stödja ändring av regulatorparametrar.

• Stöd för standard Modbus-protokoll för att möta kommunikationsbehov vid olika tillfällen.

• Inbyggd övertemperaturskyddsmekanism säkerställer att när temperaturen överstiger enhetens inställda värde, sjunker laddningsströmmen linjärt med temperaturen, vilket minskar temperaturökningen på styrenheten och undviker skador vid hög temperatur.
• Temperaturkompensation och automatisk justering av laddnings- och urladdningsparametrar hjälper till att förbättra batteriets livslängd.
• Solpanels kortslutningsskydd, batteriöppningsskydd och TVS - blixtskydd , etc.

1.3 Appe arance

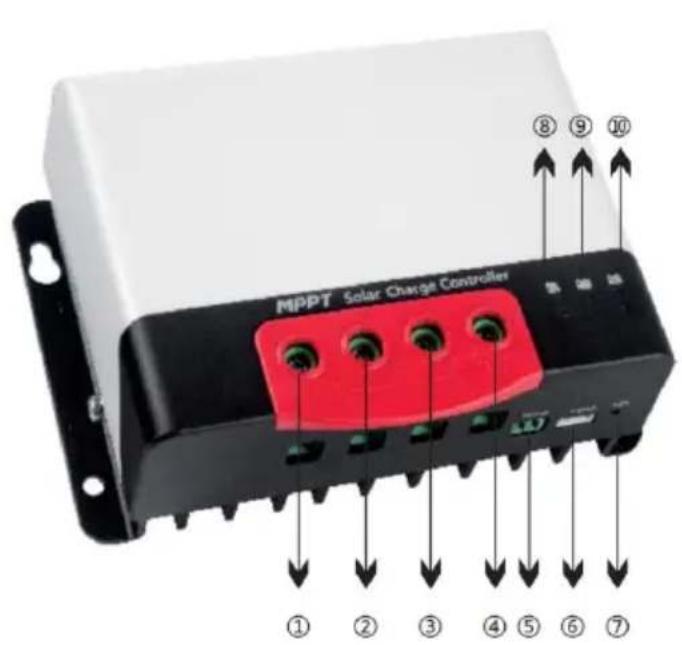

Figur 1-1 Styrenhetens utseende och portar

Inga.	Namn	Inga.	Namn
1	Solpanel "+" gränssnitt	6	Kommunikationsgränssnitt
2	Solpanel "-" gränssnitt	7	Manöverknappar
3	Batteri "-" gränssnitt	8	PV-laddningsindikator
4	Batteri "+" gränssnitt	9	Batterinivåindikator
5	Externttemperaturprovtagningsgränssnitt	10	Batteritypsindikator

Maximum Power Point Tracking-systemet (MPPT för kort) är en avance laddningsteknik som gör att solpanelen kan mata ut mer energi genom justera driftsförhållandena för den elektriska modulen. På grund av de icke-linjära egenskaperna hos solpaneler finns det en maximal energiutgångspunkt (maximal effektpunkt) för en array på dess kurva. Traditionell styrenhet (switch laddningsteknik och PWM laddningsteknik) lyckas inte upprätthålla batteriladdningen vid denna tidpunkt, och därför kan den maximala energin från solpanelen inte erhållas.

Solarladdningsregulatorn med MPPT-kontrollteknik kan dock spåra arrayens maximala effektpunkt hela tiden för att få maximal energi för ladda batteriet.

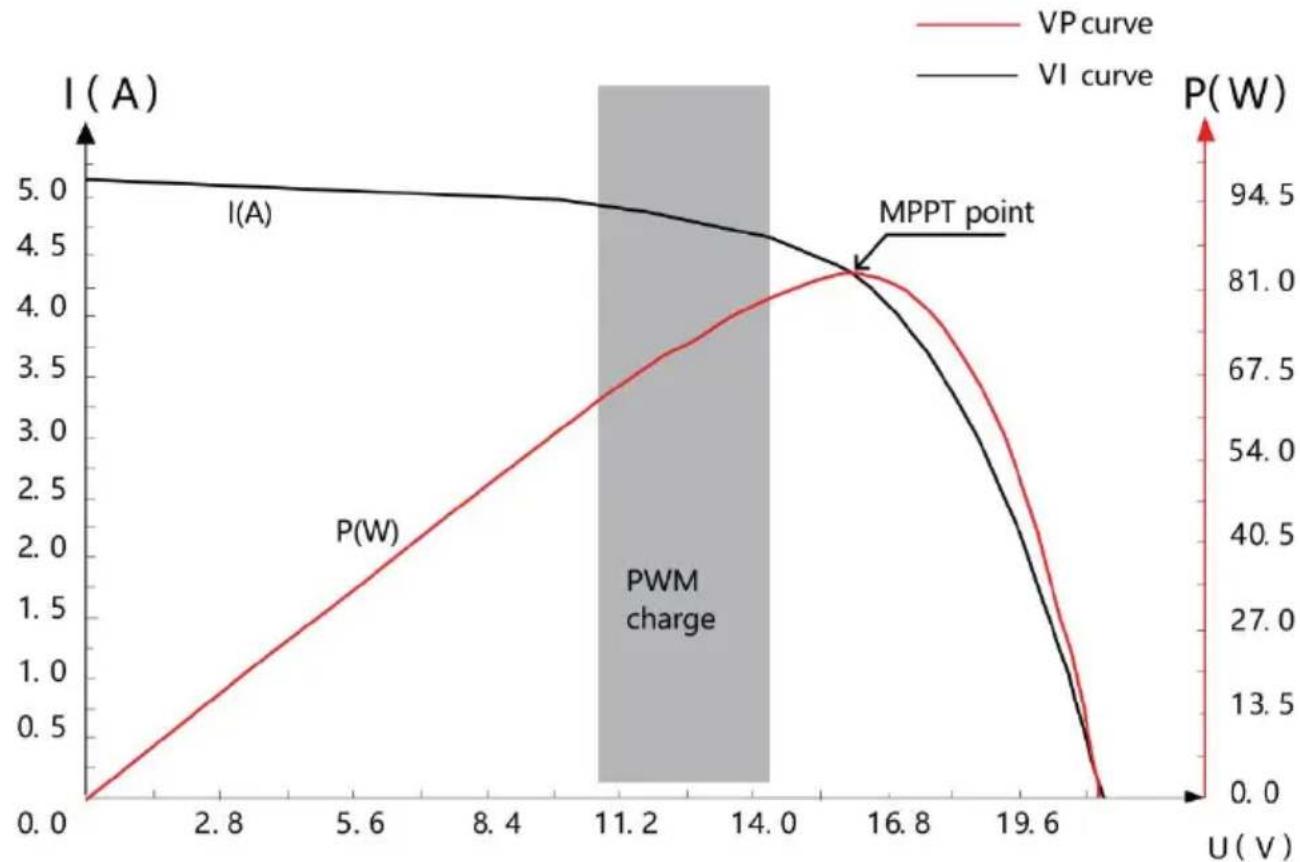

Ta ett 12V-system som exempel. Toppspänningen (Vpp) för solpanelen cirka 17V, medan batterispänningen är cirka 12V. I allmänhet, när styrenheten laddar batteriet, är solpanelens spänning cirka 12V och bid inte fullt ut till dess maximala effekt. Men MPPT-styrenheten kan över detta problem. Den justerar ständigt solpanelens inspänning och ström att uppnå maximal ineffekt.

Jämfört med den traditionella PWM-styrenheten kan MPPT-styrenheten (solpanelens maximala effekt och kan därmed ge en större laddningsstr. I allmänhet kan MPPT-styrenheten förbättras energiutnyttjandet med 15% -20% jämfört med PWM-styrenheten.

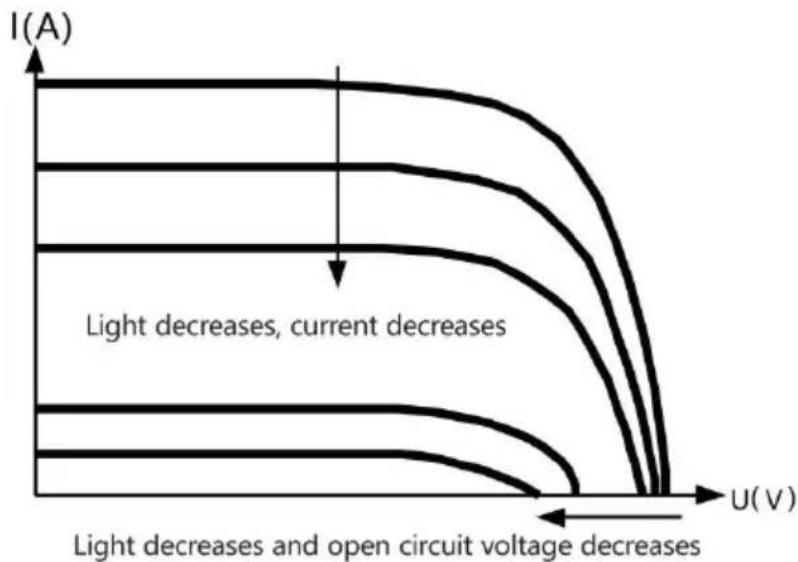

Dessutom, på grund av skillnaden i omgivningstemperatur och ljusförhållanden, ändras den maximala effektpunkten ofta.

MPPT-styrenheten kan justera parametrar efter olika förhållanden från till annan för att hålla systemet nära dess maximala arbetspunkt. Hela processen är helautomatisk och kräver inga justeringar av användare.

Som ett av laddningsstegen kan MPPT inte användas ensamt. Det krä vanligtvis att man kombinerar boostladdning, flytladdning, utjämningsladdning och andra laddningsmetoder för att slutföra batteriladdningsprocessen. En komplett laddningsprocess inkluderar:

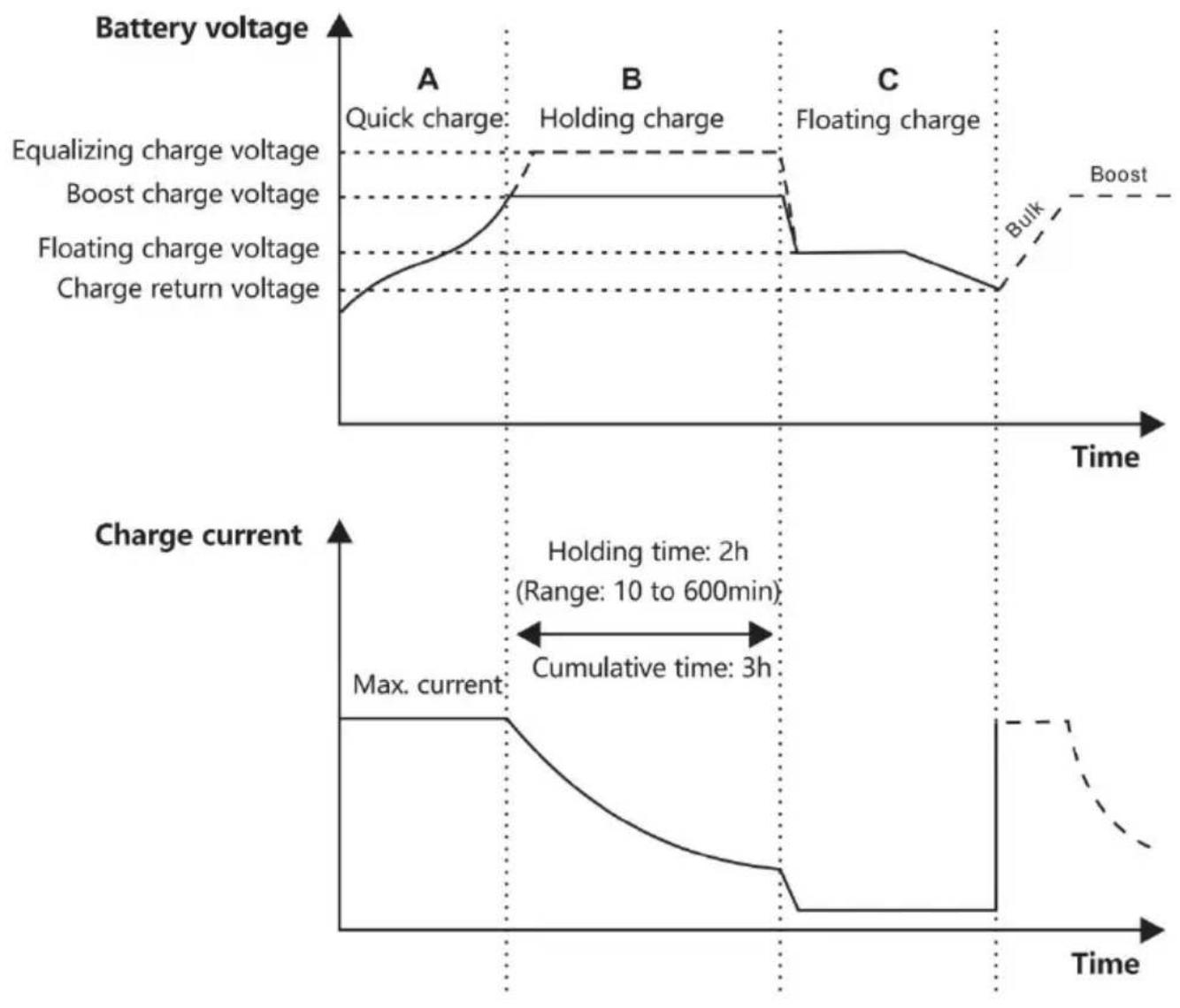

Snabbladdning, hålladdning och flytande laddning. Laddningskurvan visas nedan:

I snabbladdningsstadiet har batterispänningen ännu inte nätt det inställc värdet för full laddningsspänning (dvs

utjämning/förstärkningsladdningsspänning) och styrenheten kommer att utföra MPPT-laddning, vilket ger maximal solenergi för att ladda batteri När batterispänningen när det förinställda värdet kommer konstant spänningsladdning att starta.

b) Holdingavgift

När batterispänningen när det inställda värdet för hållspänning, regulato

kommer att utföra konstant spänningsladdning. Denna process kommer inte längre att inkludera MPPT-laddning, och laddningsströmmen komme gradvis att minska med tiden. Hålladdning kommer i två steg, dvs utjämning av laddning och boostladdning. De två stegen genomförs uta upprepning, där utjämningsladdning startas en gång var 30:e dag.

Öka laddningen

Standardvaraktigheten för boostladdning är 2 timmar. Kunden kan också justera hålltiden och det förinställda värdet på boostspänningspunkten efter faktiska behov. När varaktigheten när det inställda värdet kommer systemet att växla till flytande laddning.

Utjämnande laddning

Varning: Explosionsrisk!

Utjämnande ventilerade bly-syrabatterier kan generera explosiva gaser. S batterifacket måste vara väl ventilerat.

Varning: Skada på enheten!

Utjämning kan öka batterispänningen till nivåer som kan skada känsliga DC-laster. Det är nödvändigt att verifiera att den tillåtna inspänningen alla systembelastningar är större än utjämningsladdningens inställda värde.

Varning: Skada på enheten!

Överladdning och överdriven gasutveckling kan skada batteriplattorna oc göra att aktiva ämnen på batteriplattan lossnar. Utjämningsladdning kan orsaka skada om spänningen är för hög eller tiden är för lång. Kontr noga de specifika kraven för batteri som används i systemet.

Vissa typer av batterier drar nytta av regelbunden utjämningsladdning, kan röra om elektrolyter, balansera batterispänningen och slutföra kemiska reaktioner. Utjämningsladdning ökar batterispänningen över standardspänningen, vilket orsakar förångning av batterielektrolyt. Om de upptäcks att styrenheten automatiskt styr nästa steg som är utjämningsladdning, utjämningsladdningen varar i 120 minuter (standard).

Utjämningsladdningen och boostladdningen upprepas inte i en full laddningsprocess för att undvika för mycket gasutveckling eller överhettning av batteriet.

1) När systemet inte kontinuerligt kan stabilisera batterispänningen vid en konstant spänning på grund av påverkan av installationsmiljön eller belastningen, kommer regulatorn att ackumulera tid tills batterispänningen när det inställda värdet. När den ackumulerade tiden när 3 timmar vä systemet automatiskt till flytande laddning.
2) Om styrenhetens klocka inte är kalibrerad kommer styrenheten att utföra regelbundna utjämningsladdningar enligt dess interna

Flytande laddning

Flytande laddning utförs efter hålladdningssteget, där regulatorn komme att minska batterispänningen genom att minska laddningsströmmen och låta batterispänningen förbli på det flytande laddningsinställda värdet. Under det flytande laddningssteget laddas batteriet i en mycket låg spänning för att upprätthålla full laddningstillständ för batteriet. I detta skede kan belastningen få nästan all solenergi. Om belastningen överstiger den energi som solpanelen kan ge, kommer regulatorn inte kunna hålla batterispänningen i det flytande laddningssteget. När batterispänningen är så låg som återvinningsladdningsbörvärdet kommer systemet att lämna det flytande laddningssteget och återgå till snabbladdningssteget.

2. INSTALLATION

2.1 Inst all ation Prec aut ion

Var mycket försiktig när du installerar batteriet. När du installerar det ventilerade blybatteriet, använd skyddsglasögon. När du rör vid batterisyran, skölj den med rent vatten.

Undvik att placera metallföremål nära batteriet för att förhindra batterikortslutning.

Sur gas kan genereras när batteriet laddas. Så se till att ventilationer bra.

Batteriet kan generera brandfarlig gas. Vänligen håll dig borta från gni Undvik direkt solljus och infiltration av regnvatten vid installation utomh Dåliga anslutningspunkter och korroderade ledningar kan orsaka extrem värme för att smälta trådisoleringsskiktet, bränna omgivande material och till och med orsaka brand. Därför är det nödvändigt att se till att kontakterna är åtdragna och att ledningarna helst fixeras med ett bunt för att undvika lösa kontaktdon orsakade av trådskakning.

I systemledningar kan komponentens utspänning överstiga människokroppens säkerhetsspänning. Så det är nödvändigt att använda isolerade verktyg och se till att händerna är torra.

Batteriterminalen på styrenheten kan anslutas till antingen ett enda bat eller ett paket batterier. Efterföljande instruktioner i manualen gäller e enstaka batteri, men det gäller även för ett batteripaket. Följ batteritillverkarens säkerhetsrekmendationer.

Systemanslutningsledningarna väljs enligt strömtätheten på högst 4A/mm: Gör styrenheten jordad.

2.2 Wiring Specificatio ns

Kabeldragning och installation måste följa nationella och lokala krav för elektriska bestämmelser.

PV- och batterianslutningsledningar måste väljas enligt märkström. Se följande tabell för kabelspecifikationer:

Modeller	PV maxIngångsström	Max.tråddiametervid PV-änden( mm^2 /AWG)	Bedömd avgifnuvarande	Batteritrådensdiameter( mm^2 /AWG)
MC2430N10-B	30	8/8	30A	8/8
MC2440N10-B	40	10/7	40A	10/7
MC2450N10-B	50	12/6	50A	12/6

Varning: Fara, Explosion! Installera aldrig styrenheten och ett ventilerat batteri i samma slutna utrymme! Installera inte heller på en plats där batterigas kan samlas.

Varning: Fara, högspänning! Fotovoltaiska arrayer kan generera mycket höga öppen kretsspänning. Koppla ur strömbrytaren eller säkringen innan kablarna dras och var mycket försiktig under kabeldragningen.

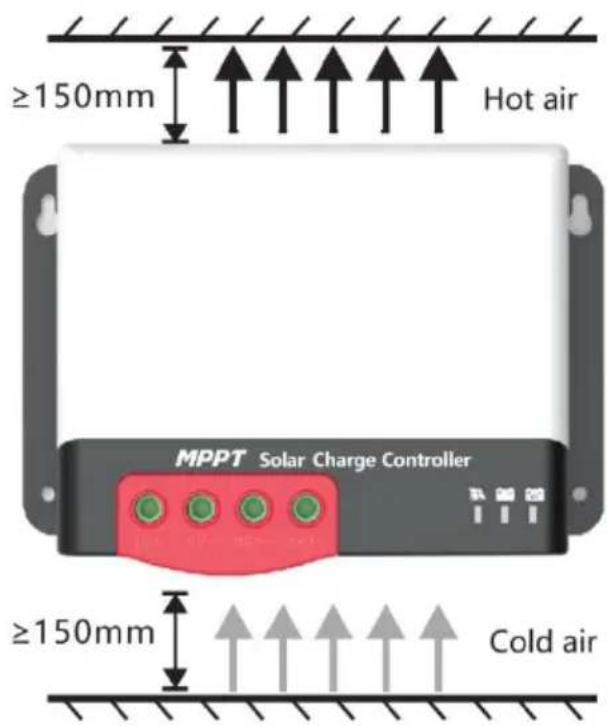

Varning: När du installera regulatorn, se till att det finn tillräckligt med luft för att strömma genom regulatorns kylfläns, lämna minst 150 mn över och under regulatorn för säkerställa naturlig konvektion värmeavledning. Om den installeras i en sluten låda, säkerställ tillförlitlig värmeavledning genom lådan.

Steg 1: Välj en installationsplats

Undvik att installera styrenheten på en plats fri från direkt solljus, hög temperatur och vatten, och se till att den är bra ventilation runt styrenheten.

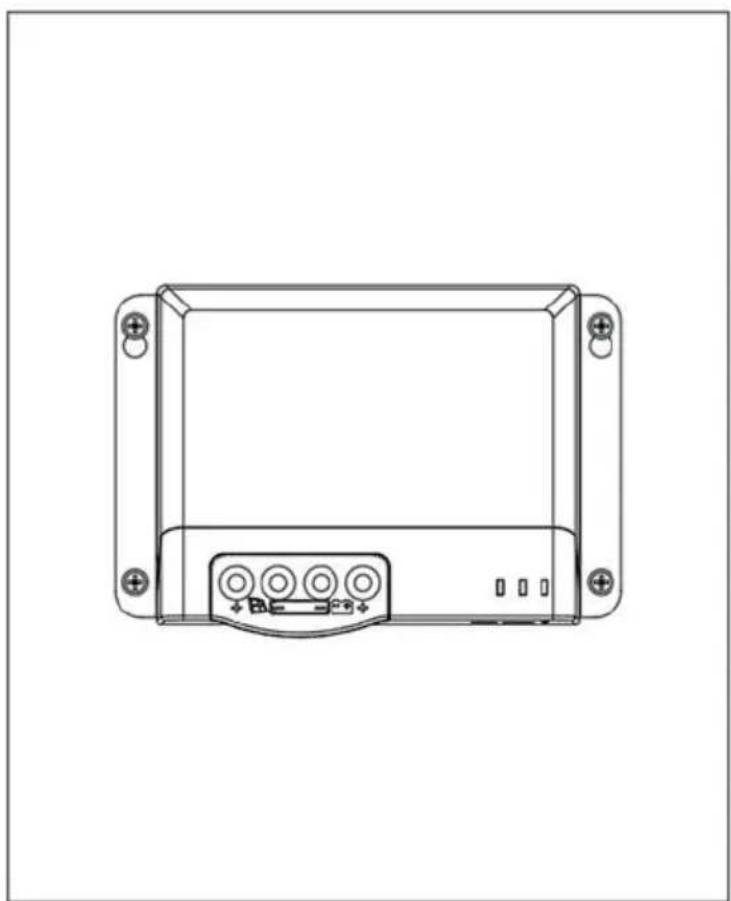

Steg 2: Markera monteringspositionen enligt styrenhetens monteringsmått. Borra 4 monteringshål av lämplig storlek vid de 4 märkena. Fäst skruvarna i de två övre monteringshålen.

Steg 3: Fäst styrenheten

Rikta in regulatorns fixeringshål med de två förfixerade skruvarna och upp regulatorn. Och fixa sedan de två nedre skruvarna.

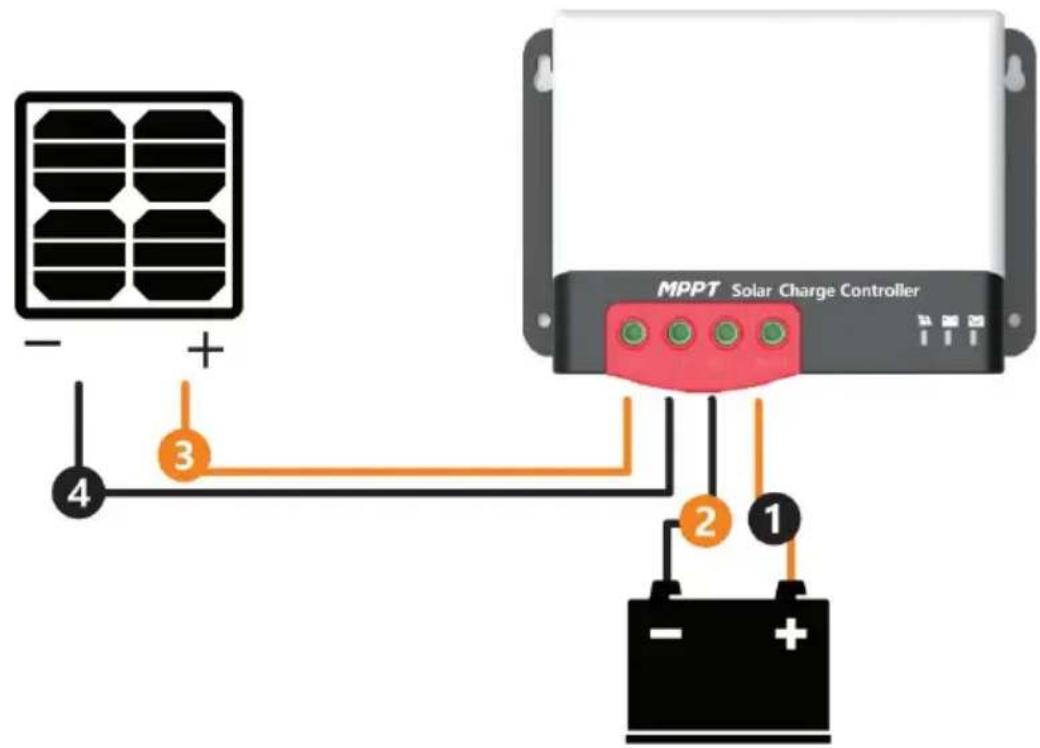

För installationssäkerhet rekommenderar vi en ledningsföljd enligt följand dock kommer ledningar i andra sekvenser istället för denna inte att s

styrenheten.

Varning: Fara, risk för elektriska stötar! Vi rekommenderar starkt at ansluter en säkring eller strömbrytare till PV-panelen och batteriterminalerna för att förhindra elektriska stötar under ledningsdragning eller feldrift, och se till att säkringen eller strömbrytare är bortkopplad före ledning.

Varning: Fara, högspänningsrisker! Fotovoltaiska arrayer kan generer mycket höga öppen kretsspänning. Koppla ur strömbrytaren eller säkringen innan kablarna dras och var mycket försiktig under kabeldragningen.

Varning: Fara, explosionsrisk! Om de positiva och negativa polerna batteriet och kablarna som är anslutna till dem kortsluts kan det orsa brand eller explosion. Var mycket försiktig i driften. Anslut först batteri sedan solpanelen. Följ "+" först och "-" nästa metod när du kopplar. När alla ledningar är anslutna ordentligt och tillförlitligt, kontrollera om kablarna är korrekta och om polariteten är omvänd. Efter bekräftelse,

anslut batterisäkringen eller strömbrytaren och observera om

LED-indikatorn lyser. Om inte, koppla ur säkringen eller strömbrytaren omedelbart och kontrollera om kabeldragningen är korrekt.

Eftersom batteriet är ordentligt strömsatt, anslut solpanelen. Om det fin tillräckligt med solljus kommer laddningsindikatorn på kontrollenheten att lysa med fast sken eller blinka och börja ladda batteriet.

Varning: När kontrollenheten har slutat ladda i 10 minuter kan om

polaritet för batteriet skada kontrollenhetens interna komponenter.

Notera:

1) Observera att batterisäkringen ska installeras så nära batteripole som möjligt. Det rekommenderade avståndet är inte mer än 150 r
2) Batteritemperaturen är 25°C (fast värde) när regulatorn inte är uppsamlad till en fjärrtemperatursensor.

Det finns totalt tre indikatorer på styrenheten

	1 ---PV array indikering	Ange styrenhetens aktuella laddningsläge
	2 ---BAT-indikation	Ange batteriets nuvarande tillstånd.
	3 ---BAT Typindikering	Ange aktuell batterityp.

PV-matrisindikator:

Inga.	LADDNINGSSTATUS		Indikatortillstånd	Laddningsläge
1		BULK	Stå på	MPPT-laddning
2		ACCEPTANCE	Blinkar långsamt(På:1s, av:1s, cykel: 2s)	Öka laddningen
3		FLOAT	Enkel blinkande(På: 0,1 s, av: 1,9 s, cyke	Flytande laddning
4		EQUALIZE	Snabbt blinkande(På: 0,1s, av: 0,1s, cykel:	Utjämnande laddning
5		CURRENT-LIMITED	Dubbelblinkande(På:0,1s, av: 0,1s, sedan,På:0,1s, av: 1,7s, cykel: 0,	Strömbegränsad laddning
6			Av	Ingen laddning

BAT-indikator:

Indikatorfärg	Indikatorstatus	Batteristatus
Grön	Stå på	Batteri fulladdat
Gul	Stå på	Batterispänning normal
Röd	Stå på	Batterispänning under underspänningspunkten
	Snabblixt (På: 0,1s, av: 0, cykel: 0,2s)	Batteri överspänning eller övertemperatur

Indikatorfärg	Batteristatus
Grön	Förseglat bly-syra batteri
Gul	Kolloidalt bly-syra batteri
Röd	Ventilerat bly-syra batteri
Blå	Litiumjärnfosfatbatteri 12V
Purpur	Litiumjärnfosfatbatteri 24V
Vit	Beställnings

3.2 Keys Operatio n

Det finns en knapp på styrenheten, som används tillsammans med batteritypsindikatorn för val av batterityp. Det specifika driftläget är som följer:

I det aktuella driftläget, tryck och håll ned knappen i 8 sekunder. Batteritypsindikatorn (färgen som visas är den för den tidigare sparade batteritypen) börjar blinka (styrenheten stänger av laddning och annat fungerar och går in i viloläge). Vid denna tidpunkt, varje gång du tryknappen, ändrar batteritypsindikatorn en färg som motsvarar en batterity. Efter att batteritypen har valts, tryck och håll knappen intryckt i 8 seligen eller bibehåll ingen funktion i 15 sekunder. Sedan kommer styrenheten automatiskt att spara den aktuella batteritypen och gå in i normalt driftläge;

Dessutom, om du trycker på och håller ned knappen i 20 sekunder, kommer styrenheten att återställa fabriksinställningarna.

Användare kan använda extern kommunikationsutrustning (som Bluetooth

BT-2) eller kommunikationsprotokoll för att utföra dataövervakning, parameterinställning och andra operationer för styrenheten via porten. Gränssnittet definieras enligt följande:

Valfri inbyggd CAN-kommunikationsfunktion och RV-C-protokoll.

S/N	Definition
①	/
②	/
③	/
④	GND
⑤	/
⑥	/
⑦	CANH
⑧	CANL

4. PRODUCT PROTECTION AND SYSTEM MAINTENANCE

4.1 Protections

Vattentätande skydd

Ingångseffekt begränsat skydd

När effekten på solpanelen är högre än det nominella värdet, kommer styrenheten att begränsa effekten på solpanelen inom märkeffektområde

för att förhindra skador på grund av överström, och styrenheten komm att gå in i den strömbegränsande laddningen.

➢ Batteriets polaritetsskydd

Om batteripolariteten är omvänd kommer systemet inte att fungera med det kommer inte att bränna ut styrenheten.

PV-ingångsändspänningen är för hög

Om spänningen vid PV-panelens ingångsände är för hög kommer styrenheten automatiskt att stänga av PV-ingången.

PV-ingångsände kortslutningsskydd

Om spänningen vid PV-panelens ingångsände kortsluts kommer styrenheten att stänga av laddningen; efter att kortslutningen har tagits återställs laddningen automatiskt.

PV-ingång omvänd polaritetsskydd

När polariteten för PV-matrisen vänds, kommer regulatorn inte att skad och normal drift kommer att fortsätta efter att ledningsfelet har korrige

Nattskydd för omvänd laddning

Förhindra batteriurladdning genom solpanelen på natten.

TVS åskskydd

Övertemperaturskydd

När regulatorns temperatur överstiger det inställda värdet kommer den minska laddningseffekten eller sluta ladda.

4.2 System Maintenance

• För att bibehålla den bästa långsiktiga prestandan för regulatorn, rekommenderas att utföra inspektioner två gånger per år.
• Se till att luftflödet runt styrenheten inte är blockerat och ta bort a smuts eller skräp från kylflänsen.
• Kontrollera om isoleringsskikten på alla exponerade ledningar är skadade på grund av solexponering, friktion med andra föremål i närheten, torrröta, förstörelse av insekter eller gnagare etc. I så få det nödvändigt att reparera eller byta ut tråden.
• Kontrollera om indikatorerna överensstämmer med enhetens funktioner. Observera att vid behov vidta korrigerande åtgärder för

- Kontrollera alla kabelanslutningar för korrosion, isoleringsskador, tecken på hög temperatur eller bränning/missfärgning.

Dra åt terminalskruvarna.

• Kontrollera efter smuts, insekter som häckar och korrosion och reng vid behov.
• Om blixtavledaren har misslyckats, byt ut den i tid för att skydda styrenheten och andra enheter från användaren från att skadas av blixtnedslag. Observera att vid behov vidta korrigerande åtgärder fö eventuella felfunktioner eller felindikeringar.

Varning: Fara, risk för elektriska stötar! Se till att all strömförsörjni

styrenheten har kopplats bort innan kontroll eller drift enligt ovan.!

5. TECHNICAL PARAMETERS

5.1 Electrical parame ters

Föremål	Parametrar
Modell		MC2430N10-B	MC2440N10-B	MC2450N10-B
Systemspänning	12V/24V
Noll lastförlust	<10mA
Batterispänning	9V~32V
Maximal PV öppenkretsspänning	92V(25°C); 100V(lägsta omgivningstemperatur)
Maximaltspänningsområde föreffektpunkten	(Batterispänning +2V) ~ 72V
Märklad ström		30A	40A	50A
Maximal PV-ingångseffek		400W/12V800W/24V	550W/12V1100W/24V	660W/12V1320W/24V
Laddningskonverteringeffektivitet	≤98 %
MPPT-spårningseffektivitet	>99 %
Temperaturkompensationskoefficient	-3mv/°C/2V (standard); Litiumbatteriet har ingen temperaturkompensat
Driftstemperatur	-35°C till 45°C
IP-betyg	IP32
Vikt		830 g	1040g	1335g
Kommunikationsläge	TTL Seriell kommunikation
Valfria funktioner	Inbyggd bluetooth och CAN-kommunikation
Höjd över havet	≤ 3000 meter
Mätt (mm)		150*105,6*67,5	183*127*65,5	183*127*69,5

Beskrivning:

Valfri inbyggd Bluetooth-kommunikationsfunktion, motsvarande produktmodell är MC24xxN10-1 står för 20/30/40/50.

Valfri inbyggd burkkommunikationsfunktion, motsvarande produktmodell är MC24xxN10-CAN. för 20/30/40/50.

5.2. Batt ery type default paramet ers

Jämförelse av parametrar för olika typer av batterier
Ställ in spännir Batterityp	Förseglat bly-syra batteri	Kolloidalt bly-syra batteri	Ventilerat bly-syra batteri	Litiumbatteri	Användardefinierad
Överspänning urkoppling spänning	16,0V	16,0V	16,0V	—	9 ~ 17V
Utjämnande laddningsspänni ng	14,6V	—	14,8V	—	9 ~ 17V
Öka laddningen spänning	14,4V	14,2V	14,6V	14,4V	9 ~ 17V
Flytande laddningsspänni ng	13,8V	13,8V	13,8V	—	9 ~ 17V
Öka laddningsåtervin ningsspänningen	13,2V	13,2V	13,2V	—	9 ~ 17V
Utjämnande laddningslängd	120 min.	—	120 min.	—	0 ~ 600 min.
Utjämnande laddningsinterval	30 dagar	0 dagar	30 dagar	—	0 ~ 250D(0 anger att utjämningsladdningsfu nktionen stängs av)
Öka laddninger varaktighet	120 min.	120 min.	120 min.	—	10 ~ 600 min.

Om ett användardefinierat batteri används är

standardspänningsparametrarna för systemet desamma som för det förseglade blybatteriet. Följande logik måste följas när du modifierar batteriet laddnings- och urladdningsparametrar: Överspänningsbortkopplingsspänning> laddningsgränsspänning ≥ utjämningsladdningsspänning ≥ förstärkningsladdningsspänning ≥ flytande laddningsspänning> återvinningsspänning för förstärkningsladdning; Överspänningsfrånkopplingsspänning> Överspänningsbortkopplingsåterställningsspänning;

6. CONVERSION EFFICIENCY CURVE

6.1 12V Syste m

- Använd din mobiltelefon för att skanna QR-koden i bilden.

• Följ anvisningarna för att ladda ner APP-programvaran och slutföra uppföljningen.
• Efter att APP-installationen är klar, följ instruktionerna för att konfigurera anslutningen, efter att anslutningen har lyckats kan du fråga efter enhetens information och styra enheten på mobiltelefone

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Teknisk Support och e-garanticertifikat www.vevor.com/support
