BRUKSANVISNING ZPJ-25A-6/8/11 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

BETONGMASSA

WARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

Avsedd

användning

Denna avjämningsmassa använder vibrationer genom en avjämningsbräda för att bädda in aggregat och minska lufthåligheter i betong, vilket gör plattorna starkare. Den kan användas med en mängd olika brädlängder, inklusive 6 fot, 8 fot, 10 fot, 12 fot och 14 fot, på pla vägar, trottoarer eller parkeringsplatser. Ersättningstavlor och skivor i andra längder säljs separat — se sidan med tekniska specifikationer för artikelnummer.

Kraftkälla. Skriden drivs av en bensinmotor.

Tillbehör krävs. Normal drift kräver att du tillhandahåller:

• Bensin
• Motor olja
  • Personlig skyddsutrustning

Se avsnittet "Specifikationer" i denna handbok eller motorhandboken för mer information.

Tekniska specifikationer

Avjämningshuvud

Modell	ZPJ-25A
Motor	140FA
Kör _ systemet	Flexibelt skaft
W åtta	18 kg
Typ	4-takt, överhörd kamaxel, 1 cylinder
Förflyttning	37,7 cc

• Varningarna, varningarna och instruktionerna i denna handbok kan inte täcka alla möjliga tillstånd eller situationer som kan uppstå. laktta sunt förnuft och försiktighet när du använder detta verktyg. Alltid vara medvete om miljön och se till att verktyget används på ett säkert och ansvarsfullt sätt sätt.
• Tillåt INTE personer att montera eller använda denna produkt förrän de har läst denna manual och har utvecklat en grundlig förståelse för hur produkten Arbetar.
• Använd rätt verktyg för jobbet. Försök INTE att tvinga liten utrustning a utföra arbetet med större industriell utrustning. Det finns vissa tillämpningar som denna utrustning är designad för. Det kommer att göra jobbet bättre och säkrare med den kapacitet som det var avsett för. ANVÄND INTE denna utrustning för ett ändamål som den inte var för avsedd.
• Industriella eller kommersiella tillämpningar måste följa OSHA krav.

WARNING

- En del damm som skapas av kraftslipning, sågning, slipning, borrning o andra byggnadsaktiviteter innehåller kemikalier som i delstaten Kalifornien är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador. Några exempel på dessa kemikalier är:

• bly från blybaserade färger,
• kristallin kiseldioxid från tegel och cement och andra murverksprodukter, och
• arsenik och krom från kemiskt behandlad virke.

Din risk från dessa exponeringar varierar beroende på hur ofta du utför och här typen av arbete. För att minska din exponering för dessa kemikalier arbeta i ett välventilerat utrymme och arbeta med godkänd säkerhetsutrustning, såsom dammasker som är speciellt utformade för att filtrera bort mikroskopiska delar.

- Om du hanterar nätsladden på produkter med sladd kan du utsättas fö bly, en kemikalie som du känner till delstaten Kalifornien för att orsaka cancer och fosterskador eller andra reproduktionsskador. Tvätta händerna

efteråt hantering .

WARNING

SÄKERHET FÖR ARBETSOMRÅDE

- Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt, fritt från skräp och väl upplyst . Belamrade, våta eller mörka arbetsområden kan resultera i skada.

- Använd inte screed där det finns risk att orsaka brand eller explosion; i förekomst av brandfarliga vätskor, gaser eller damm.

- Låt inte verktyget komma i kontakt med en elektrisk källa. Verktyget är inte isolerat, och kontakt kommer att orsaka elektriska chock.

- Håll barn och åskådare borta från arbetsområdet när du använder skrid Låt bli låt barn hantera Screed.

- Var medveten om alla kraftledningar, elektriska kretsar, vattenledn och andra mekaniska faror i ditt arbetsområde. Vissa av dessa far vara dolda för dig och kan orsaka personskador och/eller egendomsskador kontaktade.

WARNING

PERSONLIG SÄKERHET

- Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder screed. Do Använd inte screeden när du är trött eller påverkad av droger, alkohol eller medicin.

- Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken. Håll ditt här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

- Använd ANSI Z87.1-godkända skyddsglasögon eller skyddsglasögon med sidoskydd, eller vid behov ett ansiktsskydd. Använd en dammmask i dammiga arbetsförhållanden. Använd även halkfria skyddsskor, hårda mössor, handskar, dammuppsamlingssystem och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetet område.

• Överdriv inte. Håll bra fotfäste och balans överhuvudtaget gånger.
• Ta bort justeringsnycklar eller skiftnycklar innan du startar skriden. En skiftnyckel eller nyckel alltså lämnas fäst vid en roterande del av screed kan orsaka personlig skada.
• Ingen rökning, tändstickor eller öppna lågor runt maskinen. Bränsle är brandfarlig.
• Rör inte vid varm ytor.
• Motor uttömma innehåller kol monooxid.Detta är a förgifta dig burk inte ser eller lukt. ALDRIG använda sig av .

ANVÄNDNING OCH SKÖTSEL AV SKRÄD

• Tvinga inte screeden att utföra en annan operation än dess avsedda användning. Screeds gör ett bättre och säkrare jobb när de används på sätt som de är designade för. Planera ditt arbete och använd rätt screed jobb.
• Kontrollera före varje användning efter skadade delar. Kontrollera noga att screed fungerar korrekt och utföra sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig skriden med en skadad del.
• Förvara screed när den inte används. Förvara den på en torr och säké plats utom räckhåll för barn. Inspektera screeden för gott fungerande skic före lagring och före återanvändning . _
• Använd endast tillbehör som rekommenderas av tillverkaren för användning med screed. Tillbehör som kan vara lämpliga för en screed kan skapa en risk för skada när de används med en annan screed.
• Håll skydd på plats och i arbete beställa.
• Behåll screedbrädan rena.
• Lämna inte screeden igång utan tillsyn.
• Stäng av bränslekranen när motorn inte är igång använda sig av.
• Använd endast det rekommenderade bränslet för att undvika att skada Utrustning.
• Olja följer inte med maskinen. Fyll på olja i motorn före den första använda sig av.
• Kontrollera oljenivåerna innan du använder maskin.

- Tanka INTE motorn medan den fortfarande är varm. Bränsle är brandfarlig.

- SERVAR INTE motorn medan den står stilla varm.

Specifika driftvarningar

För att undvika dödsolycka

- Stanna motorn innan du tankar och var noga med att inte spilla bränsl under tankningen. Utspilld bränsle kan antändas och orsaka brand.

- Tanka inte motorn nära brännbara föremål för att undvika brand.

- Kör inte motorn i slutna utrymmen för att förhindra kolmonoxid förgiftnin

För att skydda operatören

- Vid trötthet från drift måste operatören stoppa maskinen och ta ha söne

- Hörselskydd krävs eftersom den här maskinen skapar ett ljud när den befinner sig 1 m (3 fot) från Utrustning.

För att undvika skador eller skador

- Plattkomprimatorerna används endast av behöriga personer WHO:

- är minst 18 år ålder.

- är fysiskt och mentalt kapabla att hantera screed.

- är ordentligt utbildade i drift och underhåll av skriden av ägaren eller d auktoriserade representativ.

- bedöms kunna utföra sina uppgifter tillförlitligt.

- Människor som dricker alkoholhaltiga drycker och/eller tar droger får inte operera sig tallriken komprimator.

- Människor får inte komma in i farozonen screed.

- Operatören måste övervaka riskområdet hela tiden. Det är inte tillåtet a fungera om det finns en person i fara zon.

- Operatören måste ge varningsskyltar i händelse av en nödsituation situation.

- Skriden kan endast användas när stabiliteten är tillräcklig beviljas.

- Operatören måste kontrollera skridens körhastighet hela tiden under des drift så att skriden kan stoppas när som helst tid.

• Operatören måste stänga av skriden helt enligt beskrivningen i denna manual innan han lämnar driftpositionen. Dessutom måste skriden säkras mot obehöriga använda sig av.
• Motorn måste stängas av och säkras mot återstart genom att dra ut tändstiftsuttaget under underhållet och underhåll.
• Operatören måste kontrollera skriden med avseende på funktioner och uppenbara defekter innan använda sig av.
• Upptäckta defekter ska rapporteras till övervakande personal och till operatören. Låt bli lämna de defekter som kan orsaka allvarliga skador på operatör.
• Använd inte skriden när en defekt äventyrar förarens säkerhet tills defekten uppstår är rättad.
• Skräcken måste kontrolleras av en expert regelbundet (minst en gång d året). Och det måste det kontrolleras av en expert före den första användningen och efter det väsentliga modifiering.
• Under operationen måste operatören övervaka andra objekt inom en radie av 20m i fall av belysning.
• Skriden genererar mekanisk värme så rör inte vid motorkroppen, ljuddämparen eller annat delar under driften, vilket kan orsaka värmebränna. Vänta tills det svalnat till Rör.

- Operatören måste vara fullt utrustad med säkerhetsutrustning inklukrockhjälm, skyddshandskar, skyddsskor, skyddsglasögon och mask innan han använder screed.

- Transportera inte skriden med bränsle i bränsletanken vid motorn fordon.

- Lyft inte skriden av en person när du sätter på och av fordonet. alltid en lämplig lyftkran för att flytta. Personlyft kan orsaka persons eftersom det är tungt vikt.

- Se till att fästa skriden ordentligt för transport. Felaktig fastsättnin eftersom greppet på skridens handtag under transporten kan orsaka skada.

- Obs: Se motorns bruksanvisning om det finns ett problem eller e om det före eller under driften.

Rikta upp bladet med monteringe

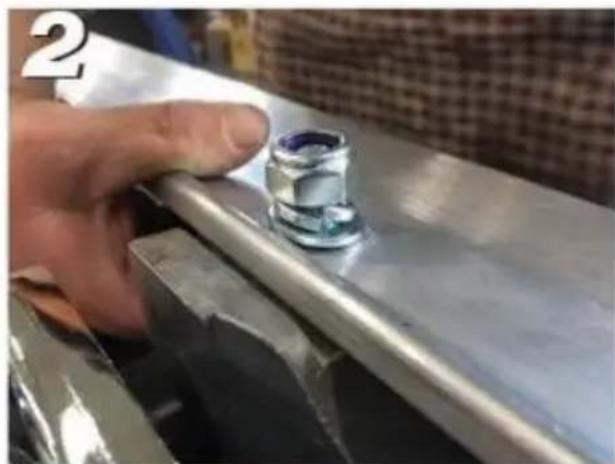

Fäst brickor, lässkruvar och bulta

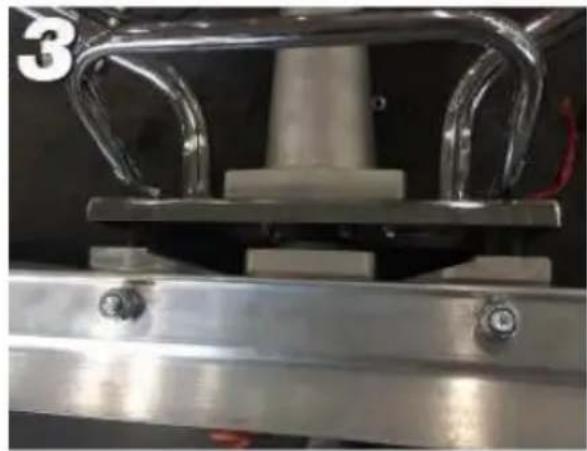

Upprepa steg 2 för det andra hå

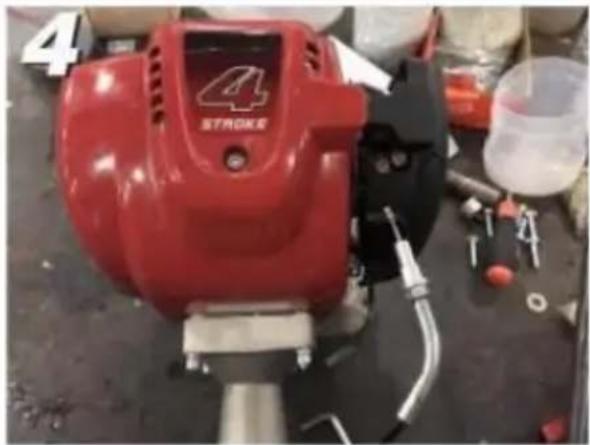

Leta reda på gasskruven som fin på motorn och placera kabeln genom springan.

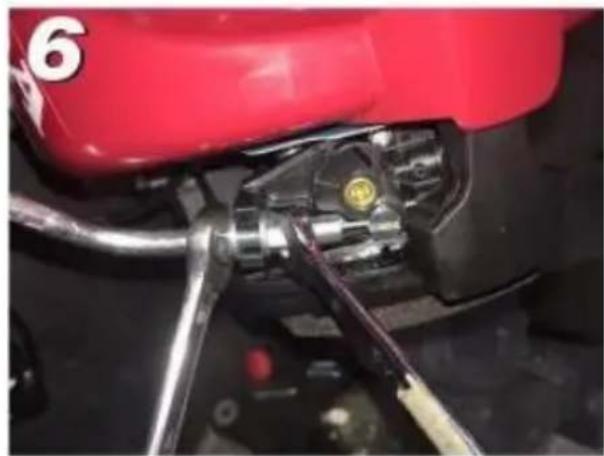

Dra åt och se till att vajern kop in motorn när du drar i gashandtaget.

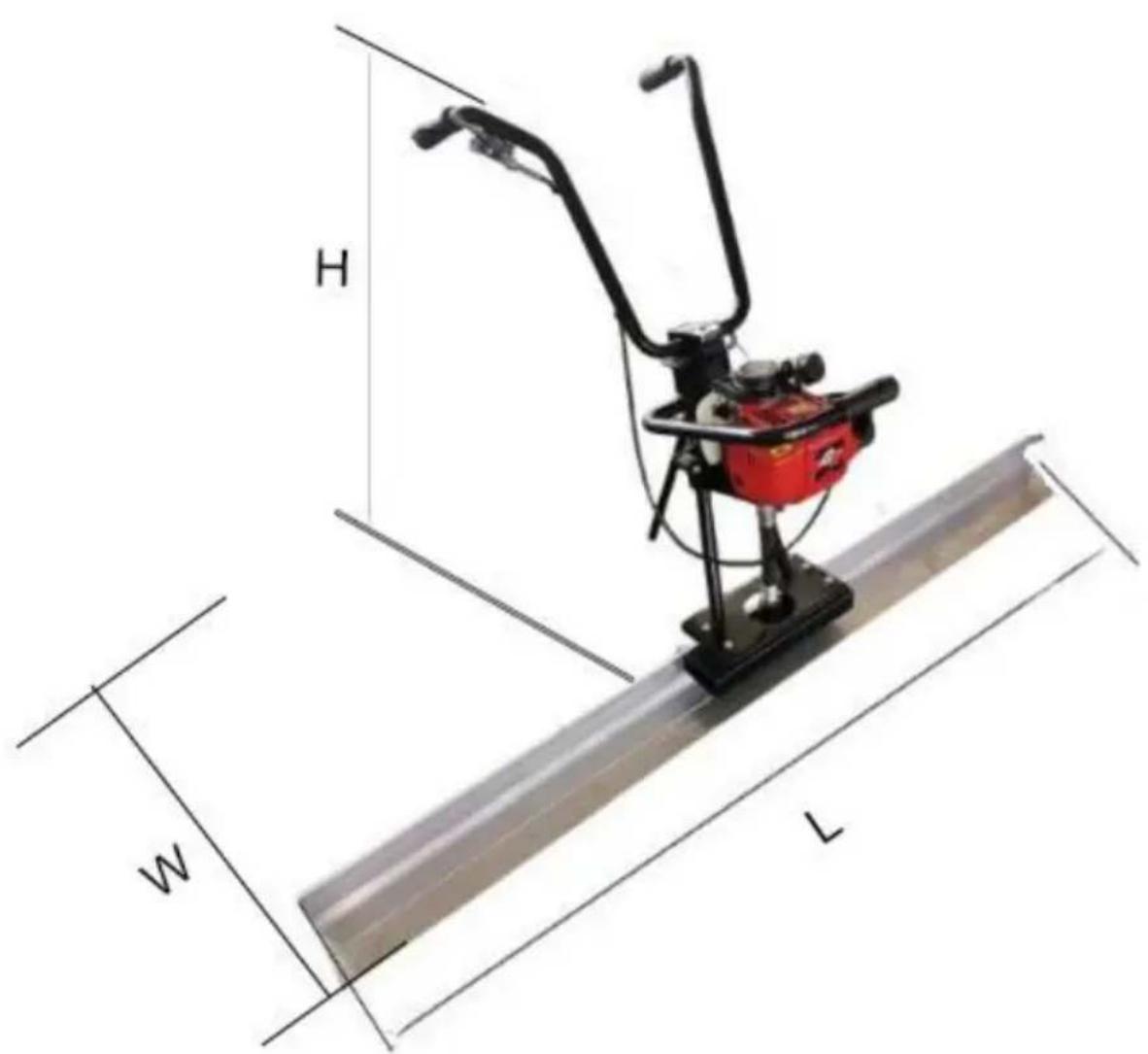

Dimensionera

H W L

Modell	L(mm)	W(mm)	H(mm)
ZPJ-25A-6	1830	670	730-1060
ZPJ-25A-8	2445	670	730-1060
ZPJ-25A-11	3370	670	730-1060
ZPJ-25A-6/8/11	3370	670	730-1060

Före varje användning

Förberedelse för operation

1) Kontrollera alla bultar, muttrar och bultar och dra åt alla som är lösa.
2) Få önskad längd på skriden styrelse.

Rekommenderad Bränsle

1) Skridmotorn kräver vanlig blyfri bensin. Använd endast färskt, rent bränsle. Bränsle som innehåller vatten eller smuts kommer att skada bränslesystemet. Se motorns instruktionsbok för fullständiga bränslespecifikationer.

Innan motorn startas

1) Läs och förstå säkerhets- och bruksanvisningen för motor.
2) Kontrollera:

• Oljenivå in motor.
• Bränsle nivå.
• Luftens tillständ rengöringsmedel.
  • Täthet av yttre fästelement.
• Bränslets tillständ rader.
• Slitage av gnista plugg .

Bruksanvisningar

WARNING

Läs och förstå både skridens användarmanual (denna manual) och motormanualen innan du startar eller använder skriden för att undv felaktig användning som kan resultera i skada eller personskada.

Starta motorn

1. Utför alla före varje användning steg.

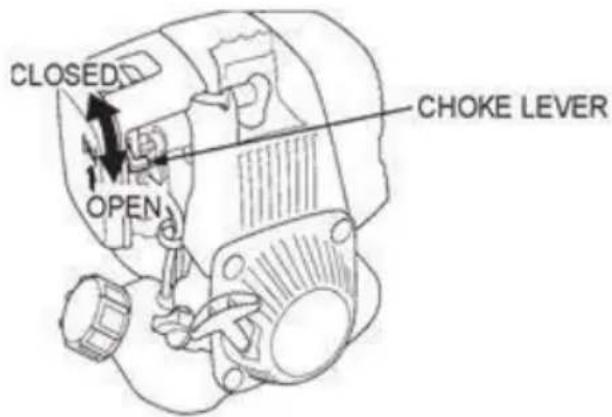

2. För att starta en kall motor, flytta choken till STÄNGD-läget. Om du startar om en varm motor, låt chokern stå i ÖPPEN placera.

CLOSED OPEN CHOKE LEVER

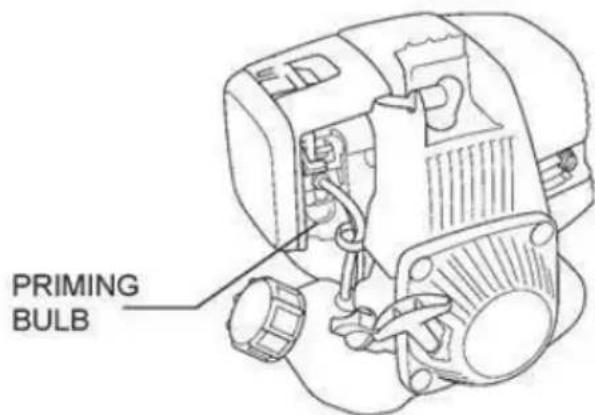

1. Tryck på priming-bulben upprepade gånger tills bränsle kan ses inuti den genomskinliga plasten Glödlampa.

1. Flytta gasreglaget något i riktning mot pil.

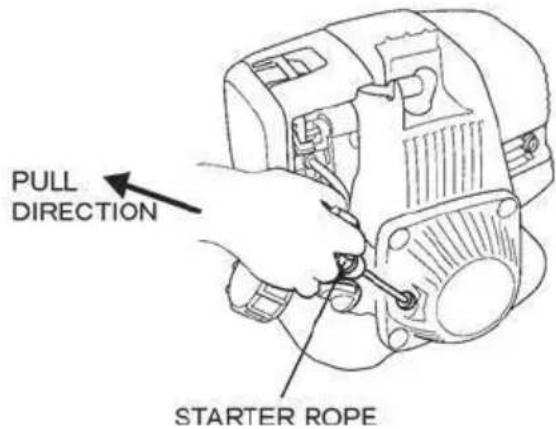

2. Dra lätt i startsnöret (Figur 03) tills du känner motständ, dra sedan snabbt i riktning mot pil. Lämna tillbaka startlinan försiktigt.

PULL DIRECTION STARTER ROPE

1. När motorn har startat, öppna choken och låt motorn gå på tomgång till 5 minuter för att uppvärmning.

Drift

Läs och förstå både motorns och komprimatorns användarmanualer innan du startar eller använder komprimatorn för att undvika felaktig användning som kan resultera i skada eller personskada.

Obs: När någonsin hög fart drift är INTE nödvändig, långsam de förbi rör på sig de strypa spak till a lågt läge till spara bränsle od förlänga de liv av de Utrustning.

1. När motorn har startat och värmts upp, öppna gasreglaget helt i pilens riktning för att aktivera screed.
2. Flytta sakta skriden bakåt och se efter slät betong framför screed.

Stoppa motorn

Stäng omedelbart av motorströmbrytaren i en nödsituation. Under normala förhållanden, stoppa inte motorn när skriden är på hög hastighet, annars kommer motortemperaturen att stiga plötsligt, vilket kan orsaka att motordelar fastnar eller oljan försämras.

Obs: För att stoppa motorn i en nödsituation, tryck helt enkelt på nödstoppsknappen på handtaget.

För att stoppa motorn normalt:

1. Minska motorvarvtalet genom att dra gasreglaget helt i motsatt riktning av pilen och låt motorn går på tomgång i 2 - 3 minuter innan du vrider av.
2. Tryck på nödstoppsknappen på hantera.

Se motorns bruksanvisning för mer detaljerad information.

Efter varje användning

Rena upp

Rengör skriden och skridbrädan. Rengör skriden och skridbrädan med vatten för att få bort all betong men se till att motorn inte blir blöt. Avjämningsbrädan kan beläggas tunt med dieselbränsle för att förhindra

rost och lättare ta bort betong.

Rengör motorcylinderns kylflänsar. En kvast eller gammal borste är bra verktyg för att ta bort betong innan den blir fast.

Se motormanualen för mer information om motorn.

Lagring

Vid förvaring av skriden och skivan under en längre tid (i mer än 30 dag

1) Rengör skriden enligt beskrivningen ovan.
2) Ta bort skivan från skriden enligt beskrivningen i denna manuell.
3) Töm bränsletanken och kör motorn en kort stund tills bränslet i bränsl förgasaren är helt förbrukad
4) Byt motorolja och följ procedurerna som beskrivs i motormanalen lagring.
5) Rengör eller byt ut motorluften filtrera.
6) Förvara screed och skiva separat på ett rent, torrt område.
7) Täck skriden och skivan helt med torr trasa.

Underhåll

Kontrollera att komprimatormotorn är avstängd och kyld innan du utför underhåll, rengöring eller inspektion. Att utföra underhåll på en fungerande komprimator kan orsaka skador.

Underhåll skriden genom att anta ett program för noggrann reparation och underhåll i enlighet med följande rekommenderade procedurer: Se även motortillverkarens bruksanvisning för ytterligare information om motorunderhåll. Följande diagram är baserat på ett normalt driftschema.

Underhållsintervall	Underhållspunkt
Dagligen före operation	Kontrollera bränslenivån.Kontrollera motoroljenivån.Inspektera bränsleledningarna.Inspektera luftfiltret och byt ut det vid behov.Kontrollera och dra åt den externa hårdvaran.
Efter de första 20 drifttimmarna eller 3 månader	Byt motorolja.
Efter de första 50 drifttimmarna eller var 6:e månad	Rengör luftrenarelementet.Byt motorolja.Kontrollera och rengör tändstiftet.
Efter de första 100 drifttimmarna eller varje år	Rengör bränslesilen.
Efter de första 200 drifttimmarna eller vartannat år	Kontrollera och justera ventilspelet.Rengör cylinderhuvudet.Byt tändstiftet.

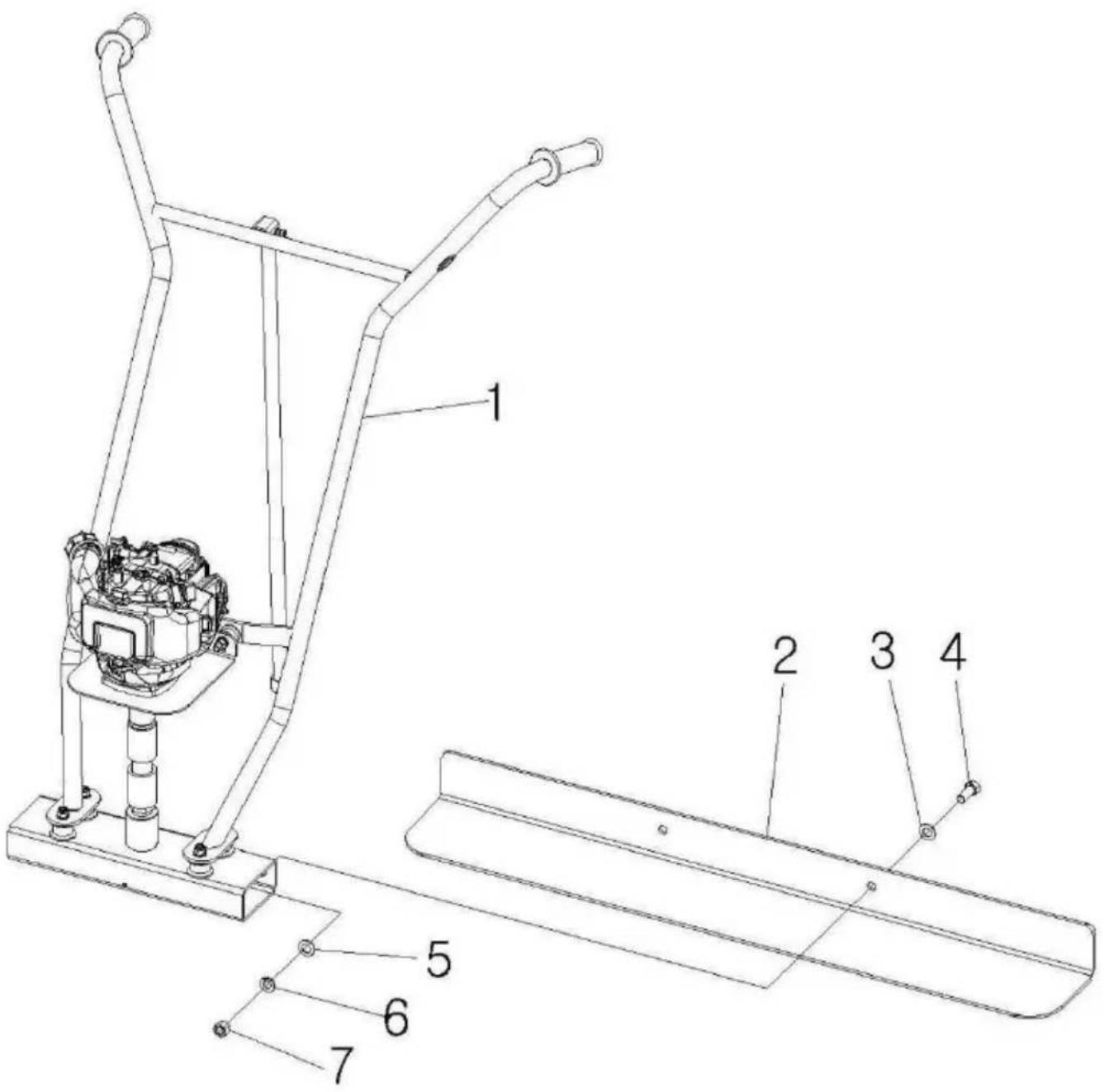

Nej.	Beskrivningar	Storlek eller dimension	Antal
			Passande modell
			ZPJ-25A-6	ZPJ-25A-8	ZPJ-25A-11	ZPJ-25A-6/8/11
1	BetongAvjämningshuvud		1	1	1	1
2	Avjämningsbräda6 med	6 fot	1	/	/	1
	Avjämningsbräda	8 fot	/	1	/	1
	8 med
	Avjämningsbräda1 1 med	1 1 fot	/	/	1	1
3	Vanlig bricka	M12	2	2	2	2
4	Bult	M12x 4 0	2	2	2	2
5	Vanlig bricka	M12	2	2	2	2
6	Fjäderbricka	M12	2	2	2	2
7	Cap Mutter	M12	2	2	2	2

Nej.	namn	Bild	Antal
1	Insexnyckel (S=4)		1
2	Insexnyckel (S=6)		1
3	Hylsnyckel
4	Tvåfunktionsnyckel (S=18)		2
5	sexkantskruvsats (M12*40)		2
6	Manuell		1
7	Utsläppsdeklaration		1

Felsökning

Kontrollera listan nedan innan du vänder dig till servicepersonal, inklusive lokala återförsäljare. Och om problemet kvarstår efter felsökningen enligt beskrivningen nedan, ring din lokala återförsäljare för framtida hjälp.

Fel	Möjlig orsak	Avhjälpande åtgärd
Vibrerar otillräckligt och som ett resultat kan betonggolvet inte jämnas till och jämnas till på rätt sätt.	Centrifugalkraften är för låg.	Öka motorvarvtalet.
	Det finns för stora mängder betong längs brädans framkant.	Ta bort överflödigt betong från brädet.
	Den valda bredden på brädan är för stor	Arbeta med en mindre styrelse.
Betong ser "VÅGIG" ut när skridbrädan passerar över den	Föraren rör sig för långsamt	Gå baklänges i ett snabbare tempo.
	För mycket vibrationer för typen av betong	Minska motorvarvtalet och gå bakåt i ett snabbare tempo.
Lämnar HÖGA eller LÅGA fläckar under våt skridning.	Betong för hög eller lå på ena sidan?	Låt arbetarna forma betongen så nära lutningen som möjligt. Behåll hela tiden cirka 1 tum betong över brädets framsida.
Skivan gräver ner i våt betong.	Är brädan rätt placerad?	Varje ände av brädan måste åka på samma yta. Antingen åker varje ände av brädan på former eller betong (våt screed), inte båda.
