Producttype	Betonnivelleerder (trilbalk)
Merk	Vevor
Model	ZPJ-25A-6/8/11 (verkrijgbaar in 6, 8 of 11 voet)
Motor	140FA, 4-takt, bovenliggende nokkenas, 1 cilinder, 37,7 cm³
Brandstof	Loodvrije benzine (geïntegreerde tank)
Gewicht	18 kg (trilbalkkop alleen)
Afmetingen (L × B × H)	ZPJ-25A-6 : 1830 × 670 × 730-1060 mm ZPJ-25A-8 : 2445 × 670 × 730-1060 mm ZPJ-25A-11 : 3370 × 670 × 730-1060 mm
Meegeleverde planken	Model -6 : 1 plank van 6 voet (1830 mm) Model -8 : 1 plank van 8 voet (2445 mm) Model -11 : 1 plank van 11 voet (3370 mm)
Beoogd gebruik	Nivelleren en afwerken van betonplaten (wegen, trottoirs, parkeerterreinen)
Starten	Trekstarter (terugslag)
Overbrenging	Flexibele as
Motortoerental	Variabel via gashendel
Noodstop	Schakelaar op de handgreep
Onderhoud	Motorolie verversen elke 50 u, luchtfilter regelmatig reinigen, bougie controleren elke 100 u
Reiniging	Met water (motor niet nat maken); dunne laag diesel tegen roest
Lange termijn opslag	Brandstof aftappen, olie verversen, luchtfilter reinigen, droog opslaan
Veiligheid	Veiligheidsbril, handschoenen, schoenen, gehoorbescherming verplicht; niet gebruiken in afgesloten ruimtes (CO)
Reserveonderdelen	Reserveplanken verkrijgbaar (6, 8, 10, 12, 14 voet); kop, handgreep, koppeling, enz.
Garantie	Elektronisch garantiecertificaat via www.vevor.com/support

Veelgestelde vragen - ZPJ-25A-6/8/11 Vevor

Hoe start ik de motor voor de eerste keer?

Controleer vóór het starten het motoroliepeil (niet meegeleverd) en vul loodvrije benzine bij. Zet de chokehendel in de GESLOTEN stand (koude motor), druk meerdere keren op de primerbal totdat u brandstof in het bolletje ziet, trek dan aan het startkoord.

Welk type motorolie moet ik gebruiken?

Gebruik een kwalitatieve 4-takt motorolie (SAE 10W-30 aanbevolen). De machine wordt niet met olie geleverd, u moet vóór het eerste gebruik olie toevoegen. Raadpleeg de motorhandleiding voor de exacte capaciteit.

Hoe stel ik de snelheid van de trilbalk in?

De snelheid wordt geregeld met de gashendel. Open voor normaal gebruik de gashendel volledig. Om brandstof te besparen en de levensduur te verlengen, gebruikt u een lagere snelheid wanneer het nivelleren niet kritisch is.

Welke veiligheidsmaatregelen zijn essentieel?

Draag altijd een veiligheidsbril, handschoenen, antislip schoenen en gehoorbescherming. Laat de motor nooit draaien in een afgesloten ruimte (risico op CO-vergiftiging). Zet de motor uit voordat u tankt.

Hoe onderhoud ik de trilbalk na gebruik?

Reinig de plank en de kop met water (motor niet nat maken). Breng een dun laagje diesel aan om roest te voorkomen. Reinig de koelribben van de motor. Raadpleeg de onderhoudshandleiding voor de intervallen.

Wat te doen als de trillingen onvoldoende zijn?

Verhoog het motortoerental. Als het probleem aanhoudt, controleer of er geen overtollig beton op de voorrand van de plank zit. Zorg ervoor dat u een plank van de juiste lengte gebruikt voor het werk.

Hoe bewaar ik de trilbalk voor de winter?

Tap de brandstoftank af en laat de motor draaien tot hij droogvalt. Ververs de motorolie. Reinig of vervang het luchtfilter. Berg de kop en de planken apart op in een droge, overdekte ruimte.

Kan ik planken van verschillende lengtes gebruiken?

Ja, de ZPJ-25A kop accepteert planken van 6, 8, 10, 12 en 14 voet. Extra planken worden apart verkocht. Controleer de onderdeelnummers in de specificaties.

Hoe stop ik de motor in een noodgeval?

Druk op de noodstopknop op de handgreep. Voor een normale stop, verminder het gas, laat de motor 2-3 minuten stationair draaien en schakel de schakelaar uit.

Waar vind ik reserveonderdelen en technische ondersteuning?

Ga naar de website www.vevor.com/support voor de elektronische garantie en technische ondersteuning. Onderdelen zoals planken, kop, handgrepen staan vermeld in de handleiding.

GEBRUIKSAANWIJZING ZPJ-25A-6/8/11 Vevor

WAARSCHUWING: Lees en begrijp deze gehele handleiding voordat u dit product bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

Beoogd gebruik

Deze dekvloer maakt gebruik van trillingen door een dekvloerplaat om aggregaat in te bedden en luchtbellen in beton te verminderen, waardoor de platen sterker worden. Het kan worden gebruikt met verschillende planklengtes, waaronder 6ft, 8ft, 10ft, 12ft en 14ft, op vloerplaten, wegen, bestrating of parkeerterreinen. Vervangende planken en planken in andere lengtes worden afzonderlijk verkocht — zie de pagina met technische specificaties voor onderdeelnummers.

Deze dekvloer maakt gebruik van trillingen door een dekvloerplaat om aggregaat in te bedden en luchtbellen in beton te verminderen, waardoor de platen sterker worden. Het kan worden gebruikt met verschillende planklengtes, waaronder 6ft, 8ft, 10ft, 12ft en 14ft, op vloerplaten, wegen, bestrating of parkeerterreinen. Vervangende planken en planken in andere lengtes worden afzonderlijk verkocht — zie de pagina met technische specificaties voor onderdeelnummers.

Krachtbron. De dekvloer wordt aangedreven door een benzinemotor. Benodigdheden. Bij normaal gebruik moet u het volgende leveren:

• Motorolie
• Persoonlijke beschermingsmiddelen
• Zie het hoofdstuk ‘Specificaties’ van deze handleiding of de Motorhandleiding voor meer details.

Zie het hoofdstuk ‘Specificaties’ van deze handleiding of de Motorhandleiding voor meer details.

Dekvloer hoofd

De waarschuwingen, waarschuwingen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. Gebruik uw gezond verstand en voorzichtigheid bij het gebruik van dit hulpmiddel. Wees altijd bewust van het milieu en zorg ervoor dat het gereedschap op een veilige en verantwoorde manier wordt gebruikt.

Model	ZPJ-25A
Motor	140FA
Drijfveer _ systeem	Flexibele as
Gewicht _	18 kg
Type	4-takt, gehoorde nokkenas, 1 cilinder
Verplaatsing	37,7 cc

• De waarschuwingen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. Gebruik uw gezond verstand en wees voorzichtig bij het gebruik van dit gereedschap. Wees altijd bewust van uw omgeving en zorg ervoor dat het gereedschap op een veilige en verantwoorde manier wordt gebruikt.
• Laat personen dit product NIET monteren of bedienen voordat zij deze handleiding hebben gelezen en een grondig begrip hebben ontwikkeld van hoe het product werkt.
• Gebruik het juiste gereedschap voor de klus. Probeer NIET kleine apparatuur te dwingen het werk van grotere industriële apparatuur te doen. Er zijn bepaalde toepassingen waarvoor deze apparatuur is ontworpen. Het zal het werk beter en veiliger doen op de capaciteit waarvoor het bedoeld is. Gebruik deze apparatuur NIET voor een doel waarvoor deze niet bedoeld is.
• Industriële of commerciële toepassingen moeten voldoen aan de OSHA-vereisten.

WAARSCHUWING

- Een deel van het stof dat vrijkomt bij machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan in de staat Californië bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit loodhoudende verven,
• kristallijn silica uit baksteen, cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld timmerhout.

Uw risico als gevolg van deze blootstelling varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen, moet u in een goed geventileerde ruimte werken en werken met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren.

- Als u met het netsnoer van producten met snoer werkt, kunt u worden

blootgesteld aan lood, een chemische stof waarvan bekend is dat deze in de staat Californië kanker, geboorteafwijkingen of andere reproductieve schade veroorzaakt. Was daarna de handen na het hanteren.

WAARSCHUWING

VEILIGHEID VAN HET WERKGEBIED

• Inspecteer het werkgebied vóór elk gebruik. Houd de werkplek schoon, droog, vrij van rommel en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen leiden tot letsel.
• Gebruik de Screed niet op plaatsen waar het risico bestaat dat er een explosie ontstaat; bijvoorbeeld in de aanwezigheid van brandbare vloeistoffen, gassen of stof.
• Zorg ervoor dat het gereedschap niet in contact komt met een elektrische bron. Het gereedschap is niet geïsoleerd, en contact veroorzaakt een elektrische schok.
• Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u de balk bedient. Laat kinderen niet met de dekvloer omgaan.

- Houd rekening met alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in de omgeving van uw werkgebied. Sommige van deze gevaren kunnen aan uw zicht onttrokken zijn en kunnen persoonlijk letsel en/of materiële schade veroorzaken als ze worden gecontacteerd.

WAARSCHUWING

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van de trilbalk. Gebruik de trilbalk niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie.
• Kleed u naar behoren. Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd uw haar, kleding en handschoenen uit de

buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen hierin verstrikt raken in bewegende onderdelen.

Gebruik een ANSI Z87.1-goedgekeurde veiligheidsbril of een veiligheidsbril met zijschermen, of indien nodig een gelaatsscherm. Gebruik een stofmasker in stoffige werkomstandigheden. Gebruik ook antislip veiligheidsschoenen, helmen, handschoenen, stofopvangsystemen en gehoorbescherming indien nodig. Dit geldt voor alle personen die in het werkgebied aanwezig zijn.

• Overdrijf niet. Zorg ervoor dat u stevig staat en in evenwicht blijft.
• Verwijder de stelsleutels of sleutels voordat u de trilbalk start. Een moersleutel of sleutel die aan een draaiend deel van de trilbalk blijft zitten, kan persoonlijk letsel veroorzaken.
• Niet roken, geen lucifers of open vuur in de buurt van de machine. Brandstof is brandbaar.
• Raak hete oppervlakken niet aan.
• Motoruitlaat bevat koolmonoxide. Dit is giftig en u kunt het niet zien of ruiken. NOOIT gebruiken in een afgesloten ruimte.

GEBRUIK EN VERZORGING VAN DE TRI LBALK

• Forceer de trilbalk niet om een andere handeling uit te voeren dan waarvoor deze bedoeld is. Trilbalken presteren beter en veiliger als ze worden gebruikt op de manier waarvoor ze zijn ontworpen. Plan uw werk en gebruik de juiste trilbalk voor de functie.
• Controleer vóór elk gebruik op beschadigde onderdelen. Controleer zorgvuldig of de trilbalk correct werkt en de beoogde functie uitvoert. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik de trilbalk nooit als een onderdeel beschadigd is.
• Bewaar de trilbalk wanneer deze niet in gebruik is. Bewaar hem op een droge, veilige plaats, buiten het bereik van kinderen. Inspecteer de trilbalk op goede werking vóór opslag en voor hergebruik.
• Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor gebruik met de Screed. Accessoires die geschikt kunnen zijn voor de ene balk kunnen bij gebruik met een andere balk een risico op letsel met zich

meebrengen.

- Houd de bewakers op hun plaats en in de juiste volgorde tijdens het werk.

- Bewaar het dekvloerbord schoon.

- Laat de Screed niet onbeheerd draaien.

- Sluit de brandstofklep als de motor niet draait.

- Gebruik alleen de aanbevolen brandstof om schade aan de apparatuur te voorkomen.

- Olie wordt niet bij de machine geleverd. Voeg vóór het eerste gebruik olie toe aan de motor.

- Controleer het oliepeil voordat u de machine gebruikt.

- Vul de motor NIET bij terwijl deze nog heet is. Brandstof is brandbaar.

- Voer GEEN onderhoud uit aan de motor terwijl deze heet is.

Specifieke bedieningswaarschuwingen

Om een dodelijk ongeval te voorkomen

• Zet de motor af voordat u gaat tanken en zorg ervoor dat u tijdens het tanken geen brandstof morst. Gemorst brandstof kan ontbranden en brand veroorzaken.
• Vul de motor niet bij in de buurt van brandbare voorwerpen om brand te voorkomen.
• Laat de motor niet draaien in afgesloten ruimtes om koolmonoxidevergiftiging te voorkomen.

Om de operator te beschermen

• Bij vermoeidheid door het gebruik moet de machinist de machine stoppen en een pauze nemen.
• Gehoorbescherming is vereist omdat deze machine geluidsemissie veroorzaakt op een afstand van 1 m (3 voet) van de apparatuur.

Om letsel of schade te voorkomen

• De trilplaten worden uitsluitend bediend door bevoegde personen die:
• minimaal 18 jaar oud zijn.
• fysiek en mentaal in staat zijn om de machine te bedienen.

goed zijn opgeleid in de bediening en het onderhoud van de balk door de eigenaar of een geautoriseerde vertegenwoordiger.

worden beoordeeld of zij hun taken betrouwbaar kunnen uitvoeren.

Mensen die alcoholische dranken drinken en/of drugs gebruiken, mogen de trilplaat niet bedienen.

Het is mensen niet toegestaan de gevarenzone van de trilplaat te betreden.

De operator moet de gevarenzone voortdurend in de gaten houden. Het is niet toegestaan om te opereren als er een persoon in de gevarenzone is.

In geval van een noodsituatie moet de operator waarschuwingssignalen geven.

De trilplaat kan alleen worden gebruikt als er voldoende stabiliteit is gegarandeerd.

- De operator moet tijdens het gebruik de loopsnelheid van de balk voortdurend controleren, zodat de balk op elk moment kan worden gestopt.

- De operator moet de balk volledig uitschakelen zoals beschreven in deze handleiding voordat hij de bedieningspositie verlaat. Bovendien moet de dekvloer worden beveiligd tegen onbevoegd gebruik.

- Tijdens het onderhoud moet de motor uitgeschakeld zijn en tegen opnieuw starten beveiligd zijn door de bougiestekker uit het stopcontact te trekken.

- De exploitant moet de dekvloer vooraf controleren op functies en zichtbare gebreken voor gebruik.

- Ontdekte gebreken moeten aan het toezichthoudend personeel en aan de exploitant worden gemeld. Laat de gebreken niet achter die ernstig letsel aan de exploitant kunnen veroorzaken.

- Gebruik de balk niet als een defect de veiligheid van de bediener in gevaar brengt totdat het defect wordt verholpen.

- De dekvloer moet regelmatig (minstens één keer per jaar) door een deskundige worden gecontroleerd. En het moet vóór het eerste gebruik na een essentiële wijziging door een deskundige worden gecontroleerd.

• Tijdens de operatie moet de operator andere objecten binnen een straal van 20 meter in de gaten houden voor het geval dat van verlichting.
• De dekvloer genereert mechanische warmte, dus raak de behuizing van de motor, de uitlaatdemper of andere onderdelen niet aan tijdens de werking, die hitteverbranding kunnen veroorzaken. Wacht tot het is afgekoeld voordat u het aanraakt.
• De machinist moet volledig zijn uitgerust met veiligheidsuitrusting, waaronder een valhelm, veiligheidshandschoenen, veiligheidsschoenen, veiligheidsbril en masker voordat hij de machine bedient.
• Transporteer de balk niet met brandstof in de brandstoftank via een motorvoertuig.
• Til de balk niet op door iemand tijdens het op- en afstappen van het voertuig. Gebruik altijd een goede hijskraan om te verplaatsen. Als iemand het apparaat optilt, kan dit persoonlijk letsel veroorzaken omdat het zwaar is.
• Zorg ervoor dat u de dekvloer stevig vastmaakt voor transport. Bevestiging is belangrijk, aangezien het vasthouden van de hendel van de balk tijdens het transport een beschadiging kan veroorzaken.
• Opmerking: Raadpleeg de instructiehandleiding van de motor als er problemen zijn of als er vragen over zijn vóór of tijdens de werking.

Montage-instructies

Dekvloer montage

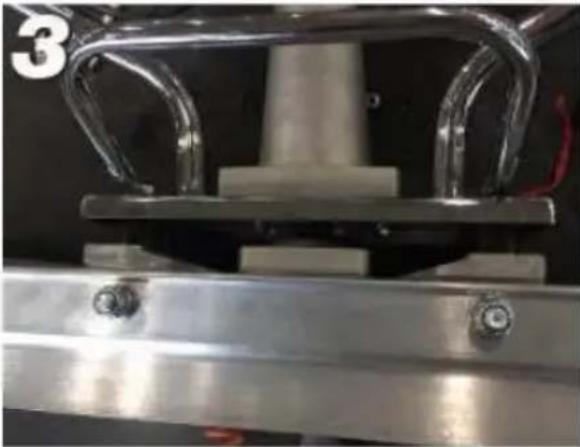

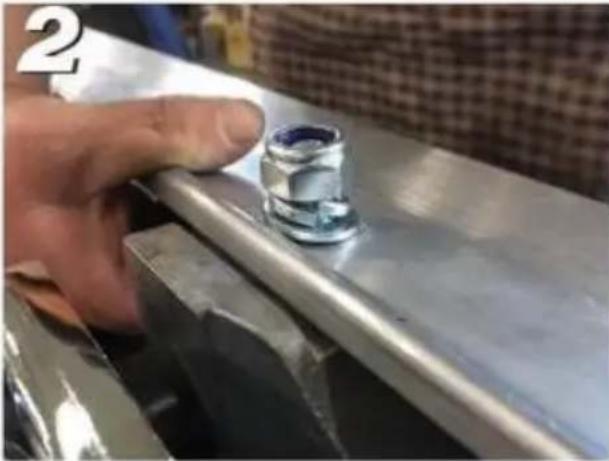

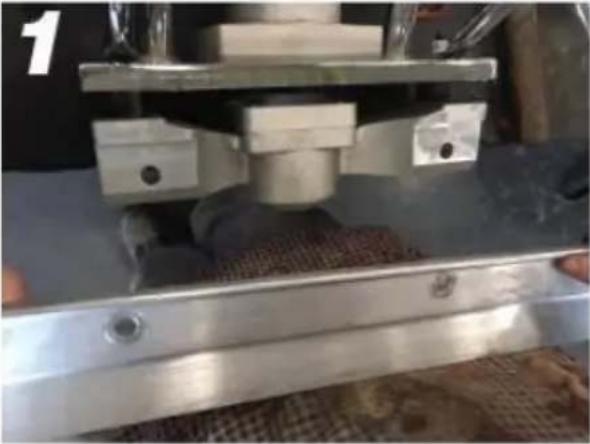

Lijn het mes uit met de montag	Bevestig ringen, borgschroeven en bouten.

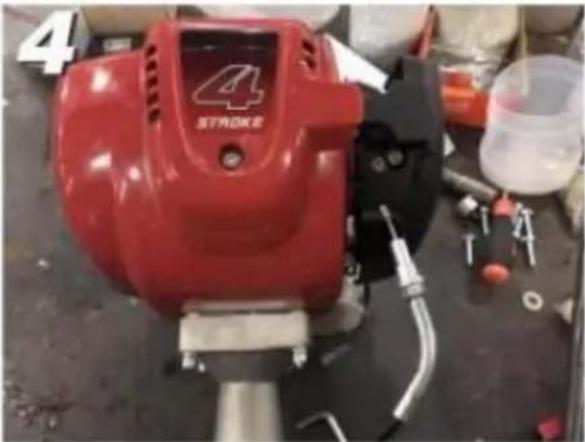

Herhaal stap 2 voor het tweede	Sluit de gaskabel aan op de mo

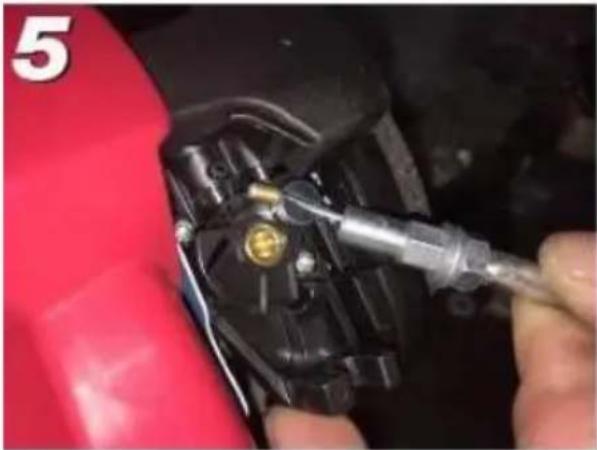

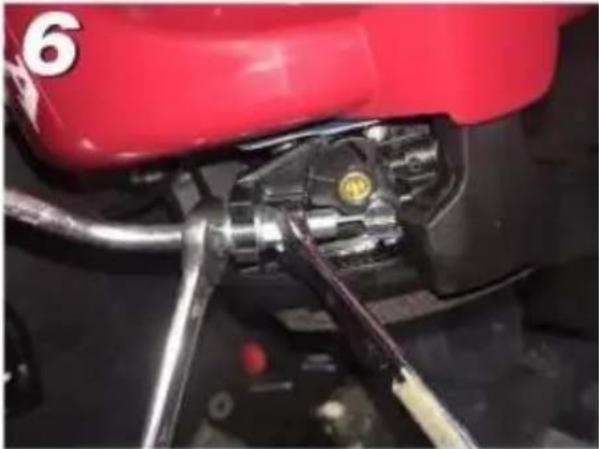

Zoek de gaspedaalschroef op de motor en plaats de kabel door opening.	Draai vast en zorg ervoor dat wanneer u aan de gashendel tre de kabel in de motor grijpt.

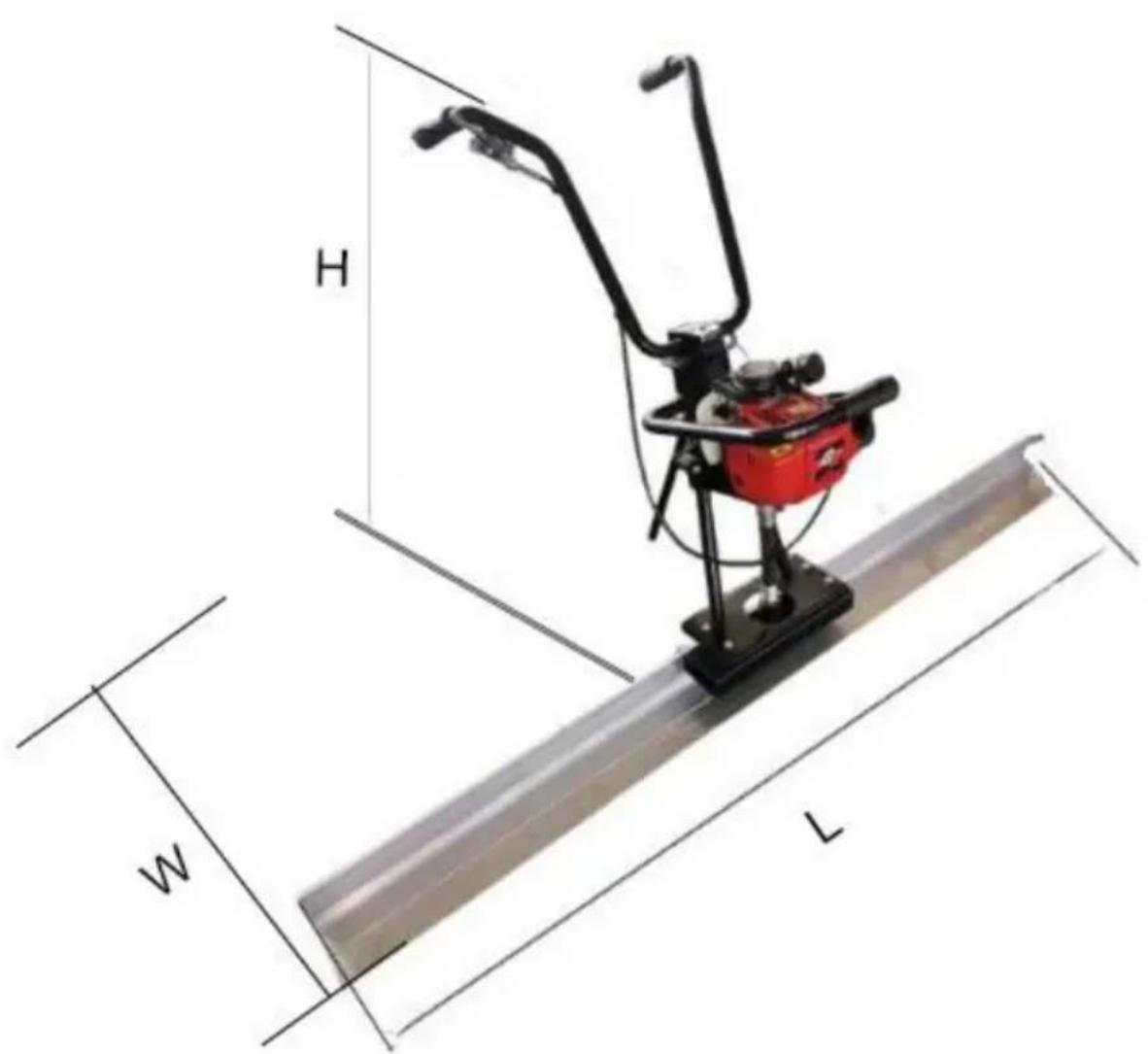

Dimensie

Model	L(mm)	B(mm)	H(mm)
ZPJ-25A-6	1830	670	730-1060
ZPJ-25A-8	2445	670	730-1060
ZPJ-25A-11	3370	670	730-1060
ZPJ-25A-6/8/11	3370	670	730-1060

Vóór elk gebruik

Voorbereiding voor gebruik

1) Controleer alle bouten, moeren en schroeven en draai losse vast. 2) Zorg voor de gewenste lengte van de dekvloerplaat.

Aanbevolen brandstof

1) De motor heeft gewone loodvrije benzine nodig. Gebruik alleen verse, schone brandstof. Brandstof die water of vuil bevat, zal het brandstofsysteem beschadigen. Raadpleeg de handleiding van de motor voor de volledige brandstofspecificaties.

Voordat u de motor start

1) Lees en begrijp de veiligheids- en bedieningshandleiding voor de motor. 2) Controleer:

• Oliepeil in de motor.
• Brandstofniveau.
• Conditie van de luchtfilter.
• Strakheid van externe bevestigingsmiddelen. • Staat van brandstofleidingen.
• Slijtage van vonkstekker.

Gebruiksaanwijzing

WAARSCHUWING

Lees en begrijp zowel de gebruikershandleiding van de balk (deze handleidingen) als de handleiding van de motor voordat u de balk bedient, om onjuiste bediening te voorkomen die tot schade of letsel kan leiden.

Het starten van de motor

1. Voer alle handelingen vóór elk gebruik uit in stappen.

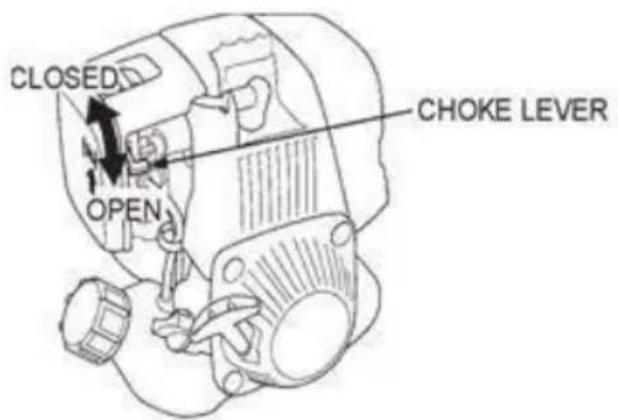

2. Om een koude motor te starten, zet u de chokehendel in de GESLOTEN stand. Als u een warme motor opnieuw start, laat u de chokehendel op OPEN staan.

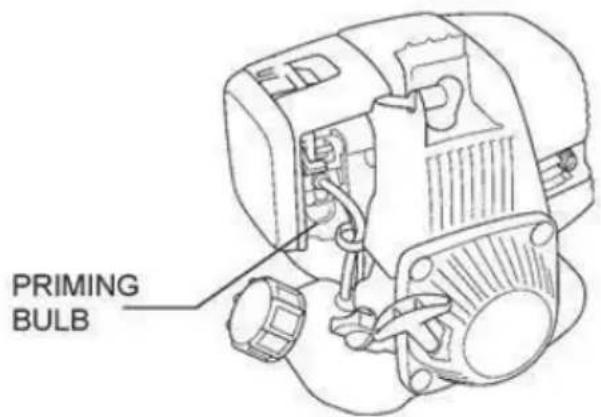

1. Druk herhaaldelijk op de ontluchtingsbol totdat er brandstof zichtbaar is in het doorzichtige plastic reservoir.

1. Beweeg de gashendel iets in de richting van de pijl.

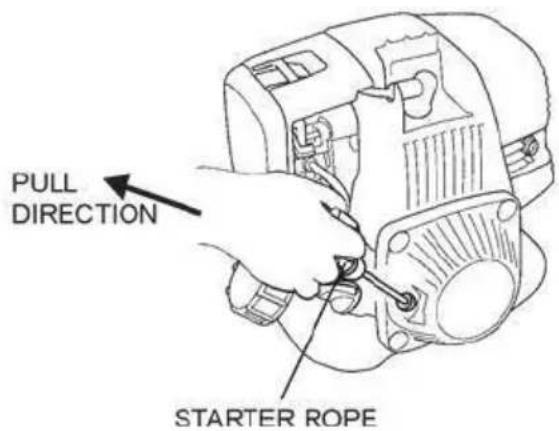

2. Trek lichtjes aan het startkoord (Figuur 03) totdat u weerstand voelt, en trek dan krachtig in de richting van de pijl. Breng het startkoord voorzichtig terug.

1. Zodra de motor is gestart, opent u de choke en laat u de motor 3 tot 5 minuten stationair draaien om op te warmen.

Bediening

Lees en begrijp de gebruikershandleidingen van zowel de motor als de compactor voordat u de compactor start of gebruikt, om onjuiste bediening te voorkomen die tot schade of letsel kan leiden.

Opmerking: wanneer een hoge snelheid niet vereist is, verlaag dan het motortoerental door de gashendel in de richting van de pijl te bewegen om brandstof te besparen en de levensduur van de apparatuur te verlengen.

1. Zodra de motor is gestart en opgewarmd, opent u de gashendel volledig in de richting van de pijl om de trilbalk te bedienen.
2. Beweeg de trilbalk langzaam naar achteren en let op een glad betonoppervlak terwijl u de trilbalk voortbeweegt.

Het stoppen van de motor

Schakel in een noodsituatie onmiddellijk de motorschakelaar uit. Onder normale omstandigheden mag u de motor niet stoppen wanneer de balk op hoge snelheid draait, anders zal de motortemperatuur plotseling stijgen, waardoor mogelijk motoronderdelen vastlopen of de olie verslechtert.

Let op: Om de motor in een noodgeval te stoppen, drukt u eenvoudigweg op de noodstopschakelaar op de hendel.

Om de motor normaal te stoppen:

1. Verlaag het motortoerental door de gashendel volledig in de tegenovergestelde richting van de pijl te bewegen en laat de motor 2 tot 3 minuten stationair draaien voordat u hem uitzet.
2. Druk op de noodstopschakelaar op de hendel.

Raadpleeg de instructiehandleiding van de motor voor meer gedetailleerde informatie.

Na elk gebruik

Schoonmaken

Reinig de trilbalk en de trilplaat. Maak de trilbalk en trilplaat schoon met water om al het beton te verwijderen, maar zorg ervoor dat de motor niet nat wordt. De trilplaat kan dun worden ingesmeerd met dieselbrandstof om roest te helpen voorkomen en het beton gemakkelijker te kunnen verwijderen.

Reinig de koelribben van de motorcilinder. Een bezem of oude borstel zijn goede hulpmiddelen om beton te verwijderen voordat het hard wordt. Raadpleeg de motorhandleiding voor meer informatie over de motor.

Opslag

Bij langdurige opslag van de dekvloer en plaat (meer dan 30 dagen):

1) Reinig de dekvloer zoals hierboven beschreven. 2) Verwijder de plaat van de dekvloer zoals hierin beschreven handmatig. 3) Tap de brandstoftank af en laat de motor kort draaien totdat de brandstof in de carburateur volledig is verbruikt. 4) Ververs de motorolie en volg de procedures beschreven in de motorhandleiding voor de motoropslag. 5) Reinig of vervang het motorluchtfilter. 6) Bewaar de dekvloer en plaat afzonderlijk op een schone, droge plaats. 7) Bedek de dekvloer en plaat volledig met een droge doek.

Onderhoud

Controleer of de motor van de compactor is uitgeschakeld en afgekoeld voordat u onderhoud, reiniging of inspectie uitvoert. Het uitvoeren van onderhoud aan een werkende compactor kan letsel veroorzaken.

Onderhoud de dekvloer door een zorgvuldig reparatie- en onderhoudsprogramma te volgen in overeenstemming met de volgende aanbevolen procedures: Raadpleeg ook de instructiehandleiding van de motorfabrikant voor aanvullende informatie over motoronderhoud. Het

volgende diagram is gebaseerd op een normaal bedrijfsschema.

Onderhoudsinterval	Onderhoudspunt
Dagelijks vóór gebruik	Controleer het brandstofpeil.Controleer het motoroliepeil.Inspecteer de brandstofleidingen.Inspecteer het luchtfilter en vervang het indien nodig.Controleer de externe hardware en draai deze vast.
Na de eerste 20 bedrijfsuren of 3 maanden	Ververs de motorolie.
Na de eerste 50 bedrijfsuren of elke 6 maanden	Reinig het luchtfilterelement.Ververs de motorolie.Controleer en reinig de bougie.
Na de eerste 100 bedrijfsuren of elke keer jaar	Maak de brandstofzeef schoon.
Na de eerste 200 bedrijfsuren of elke 2 jaar	Controleer de klepspeling en pas deze aan.Reinig de cilinderkop.Vervang de bougie.

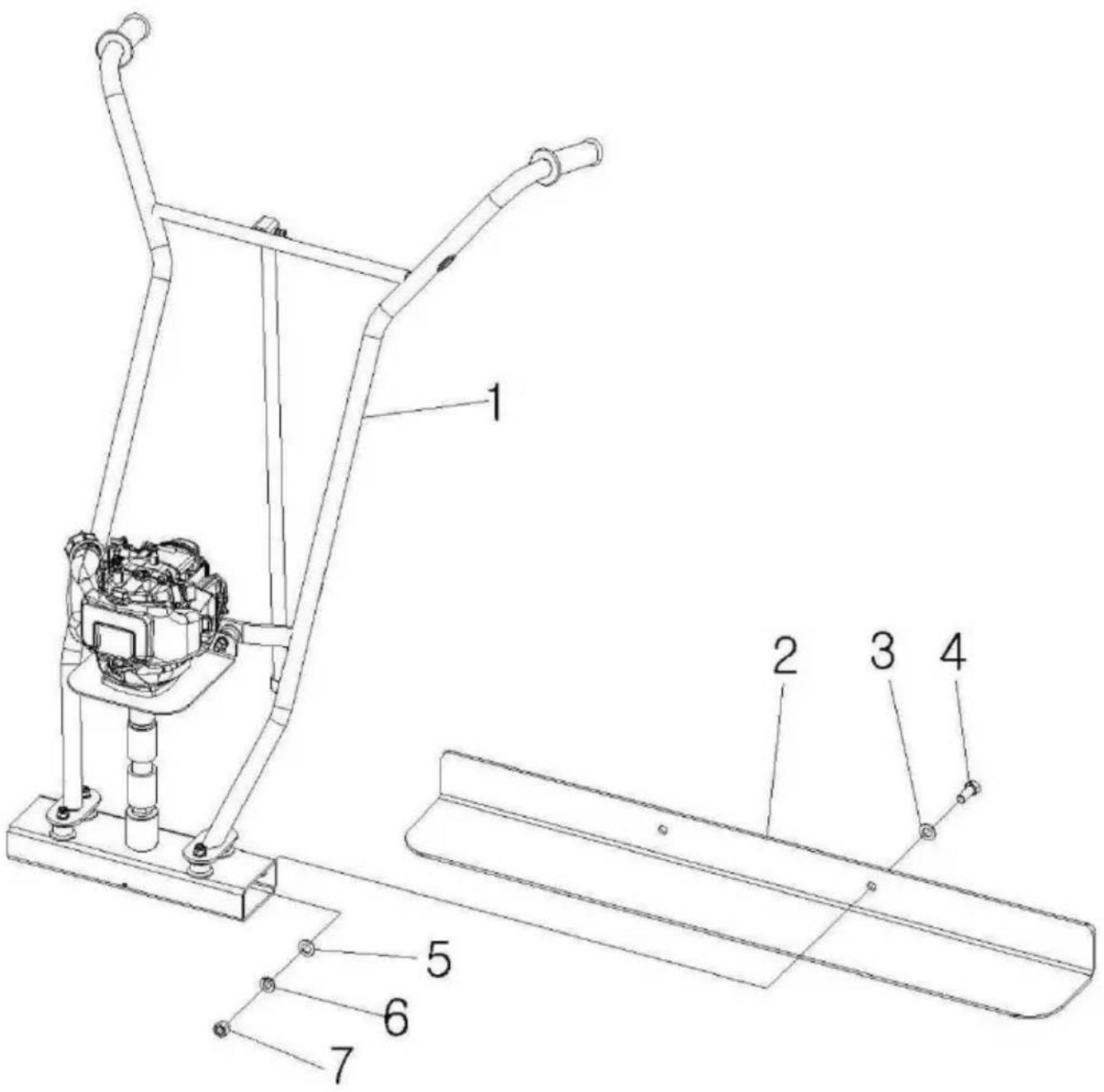

Ne e.	Beschrijvingen	Grootte of afmeting	Aantal
			Passend model
			ZPJ-25A-6	ZPJ-25A-8	ZPJ-25A-11	ZPJ-25A-6/8/11
1	Concreet Dekvloer hoofd		1	1	1	1
2	Dekvloer 6 ft	6 ft	1	/	/	1
	Dekvloerplaat 8 ft	8 voet	/	1	/	1
	Dekvloerplaat 1 ft	1 1 voet	/	/	1	1
3	Gewone wasmachine	M12	2	2	2	2
4	Bout	M12x 4 0	2	2	2	2
5	Gewone wasmachine	M12	2	2	2	2
6	Veerring	M12	2	2	2	2
7	Dopmoer	M12	2	2	2	2

Nee.	Naam	Afbeelding	Aantal
1	Inbussleutel (S=4)		1
2	Inbussleutel (S=6)		1
3	Dopsleutel
4	Dubbele steeksleutel (S=18)		2
5	Zeskantschroevenset (M12*40)		2
6	Handmatig		1
7	Emissieverklaring		1

Probleemoplossing

Controleer de onderstaande lijst voordat u de problemen aan onderhoudspersoneel, inclusief de plaatselijke dealer, voorlegt. En als het probleem zich blijft voordoen na het oplossen van problemen zoals hieronder beschreven, neem dan contact op met uw plaatselijke dealer voor toekomstige hulp.

Mislukking	Mogelijke oorzaak	Herstelmaatregel
Trilt onvoldoende waardoor de betonvloer niet goed geëgaliseerd en geëgaliseerd kan worden.	De middelpuntvliedende kracht is te laag.	Verhoog het motortoerental.
	Er zijn buitensporige hoeveelheden beton langs de voorrand van het bord.	Verwijder het overtollige beton van het bord.
	De gekozen breedte van het bord is te gro	Werk met een kleiner bord.
Beton ziet er “GOLVEND” uit als de dekvloer eroverheen gaat	Operator beweegt te langzaam	Loop in een sneller tempo achteruit.
	Te veel trillingen voor het type beton	Verlaag het motortoerental en loop sneller achteruit.
Laat HOGE of LAGE plekken achter tijdens het nat afwerken.	Beton aan één kant te hoog of te laag?	Laat de werknemers het beton zo dicht mogelijk bij de kwaliteit vormen. Houd te allen tijde ongeveer 2,5 cm beton aan de voorkar van het bord aan.
Board graaft in nat beton.	Is het bord correct gepositioneerd?	Elk uiteinde van het board moet op hetzelfde oppervlak rijden. Ofwel elk uiteinde van de plank rijdt op bekistingen of op beton (natte dekvloer), niet op beide.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166

Unit 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat
