ZPJ-25A-6 - Betongnivå Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	ZPJ-25A-6
Produkttyp	Betongjämnare (vibrationssläde)
Mått (L x B x H)	1830 x 670 x (730-1060) mm
Vikt (huvud)	18 kg
Motor	140FA, 4-takt, 37,7 cm³
Bränsletyp	Blyfri bensin
Kompatibla balklängder	6, 8, 10, 12, 14 fot (1,83 till 4,27 m)
Avsedd användning	Avjämning och packning av betong för plattor, vägar, trottoarer, parkeringar
Säkerhet	Nödstopp på handtag; använd personlig skyddsutrustning (skyddsglasögon, handskar, hörselskydd)
Dagligt underhåll	Kontrollera olje- och bränslenivåer, dra åt fästelement, rengör kylflänsar
Periodiskt underhåll	Oljebyte var 20:e timme, rengöring av luftfilter, byte av tändstift
Medföljande tillbehör	Insexnycklar (4, 6 mm), hylsnyckel, kombinationsnyckel (18 mm), bultar, manual, utsläppsdeklaration
Reservdelar tillgängliga	Reservbalkar, filter, tändstift, packningar, etc.
Reparerbarhet	Teknisk support via e-post (www.vevor.com/support); reparation möjlig med originaldelar
Garanti	Elektroniskt garantibevis medföljer
Tillverkare	Shanghai Muxin Muye Co., Ltd., Baoshan, Shanghai, Kina
Importör (EU)	SHUNSHUN GmbH, Tyskland
Importör (Storbritannien)	Pooledas Group Ltd, Preston, Storbritannien

Vanliga frågor - ZPJ-25A-6 Vevor

Vilken typ av bränsle ska användas till motorn?

Motorn kräver färsk och ren blyfri bensin. Använd inte bränsle som innehåller vatten eller smuts.

Hur startar man motorn kall?

Ställ chokehandtaget i läge STÄNGD, tryck flera gånger på tillförselbaljan tills bränsle syns, dra sedan i startsnöret tills du känner motstånd och dra kraftfullt.

Vad är procedur för att stänga av motorn normalt?

Minska motorvarvet genom att flytta gasreglaget till låg position, låt den gå på tomgång i 2-3 minuter, tryck sedan på nödstoppsbrytaren på handtaget.

Vilken personlig skyddsutrustning (PPE) rekommenderas?

Använd godkända skyddsglasögon enligt ANSI Z87.1, dammask, halkfria skyddsskor, hjälm, handskar och hörselskydd.

Hur underhåller man luftfiltret?

Rengör luftfilterelementet efter de första 20 driftstimmar, därefter var 6:e månad. Byt ut det vid behov.

Vilken är frekvensen för motoroljebyte?

Första oljebytet ska göras efter de första 20 driftstimmar, därefter var 6:e månad eller 50 drifttimmar.

Vad gör man om betongen verkar vågig efter avjämningen?

Operatören rör sig för långsamt eller vibrationerna är för starka. Öka hastigheten bakåt eller minska motorvarvet.

Hur rengör man avjämningsbalken efter användning?

Rengör avjämningsbalken och balken med vatten, undvik att blöta motorn. Du kan applicera ett tunt lager dieselbränsle för att förhindra rost.

Vilka säkerhetsåtgärder gäller vid tankning?

Stäng av motorn och låt den svalna innan du tankar. Rök inte och undvik öppna lågor. Använd ren bensin och spill inte bränsle.

Hur förvarar man avjämningsbalken under lång tid?

Rengör avjämningsbalken, ta bort balken, töm bränsletanken, låt motorn gå tills bränslet tar slut, byt olja och rengör luftfiltret. Förvara på en ren och torr plats.

BRUKSANVISNING ZPJ-25A-6 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BETONGMASSA

VARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

Avsedd användning

Denna avjämningsmassa använder vibrationer genom en avjämningsbräda för att bädda in aggregat och minska lufthåligheter i betong, vilket gör plattorna starkare. Den kan användas med en mängd olika brädlängder, inklusive 6 fot, 8 fot, 10 fot, 12 fot och 14 fot, på platta vägar, trottoarer eller parkeringsplatser. Ersättningstavlor och skivor i andra längder säljs separat — se sidan med tekniska specifikationer för artikelnummer.

Denna avjämningsmassa använder vibrationer genom en avjämningsbräda för att bädda in aggregat och minska lufthåligheter i betong, vilket gör plattorna starkare. Den kan användas med en mängd olika brädlängder, inklusive 6 fot, 8 fot, 10 fot, 12 fot och 14 fot, på plana vägar, trottoarer eller parkeringsplatser. Ersättningstavlor och skivor i andra längder säljs separat — se sidan med tekniska specifikationer för artikelnummer.

Tillbehör krävs. Normal drift kräver att du tillhandahåller:

Tillbehör krävs. Normal drift kräver att du tillhandahåller:

• Motorolja • Personlig skyddsutrustning
• Se avsnittet "Specifikationer" i denna handbok eller motorhandboken för mer information.

Se avsnittet "Specifikationer" i denna handbok eller motorhandboken för mer information.

Avjämningshuvud

Varningarna, varningarna och instruktionerna i denna handbok kan inte täcka alla möjliga tillstånd eller situationer som kan uppstå. Iaktta sunt förnuft och försiktighet när du använder detta verktyg. Var alltid medveten om miljön och se till att verktyget används på ett säkert och ansvarsfullt sätt.

Modell	ZPJ-25A
Motor	140FA
Kör _ systemet	Flexibelt skaft
W åtta	18 kg
Typ	4-takt, överhörd kamaxel, 1 cylinder
Förflyttning	37,7 cc

• Varningarna och instruktionerna i denna handbok kan inte täcka alla möjliga tillstånd eller situationer som kan uppstå. Iaktta sunt förnuft och försiktighet när du använder detta verktyg. Var alltid medveten om miljön och se till att verktyget används på ett säkert och ansvarsfullt sätt.
• Tillåt INTE personer att montera eller använda denna produkt förrän de har läst denna manual och har utvecklat en grundlig förståelse för hur produkten arbetar.
• Använd rätt verktyg för jobbet. Försök INTE att tvinga liten utrustning att utföra arbetet med större industriell utrustning. Det finns vissa tillämpningar som denna utrustning är designad för. Det kommer att göra jobbet bättre och säkrare med den kapacitet som det var avsett för. ANVÄND INTE denna utrustning för ett ändamål som den inte var avsedd för.
• Industriella eller kommersiella tillämpningar måste följa OSHA-krav.

VARNING

- En del damm som skapas av kraftslipning, sågning, slipning, borrning och andra byggnadsaktiviteter innehåller kemikalier som i delstaten Kalifornien är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador. Några exempel på dessa kemikalier är:

• bly från blybaserade färger,
• kristallin kiseldioxid från tegel och cement och andra murverksprodukter, och
• arsenik och krom från kemiskt behandlad virke.

Din risk från dessa exponeringar varierar beroende på hur ofta du utför den här typen av arbete. För att minska din exponering för dessa kemikalier, arbeta i ett välventilerat utrymme och arbeta med godkänd säkerhetsutrustning, såsom dammasker som är speciellt utformade för att filtrera bort mikroskopiska partiklar.

- Om du hanterar nätsladden på produkter med sladd kan du utsättas för bly, en kemikalie som delstaten Kalifornien känner till för att orsaka cancer och fosterskador eller andra reproduktionsskador. Tvätta händerna

efteråt hantering.

VARNING

SÄKERHET FÖR ARBETSOMRÅDE

- Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt, fritt från skräp och väl upplyst. Belamrade, våta eller mörka arbetsområden kan resultera i skada.

- Använd inte screed där det finns risk att orsaka brand eller explosion; i förekomst av brandfarliga vätskor, gaser eller damm.

- Låt inte verktyget komma i kontakt med en elektrisk källa. Verktyget är inte isolerat, och kontakt kommer att orsaka elektriska stötar.

- Håll barn och åskådare borta från arbetsområdet när du använder screeden. Låt inte barn hantera screeden.

- Var medveten om alla kraftledningar, elektriska kretsar, vattenledningar och andra mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara dolda för dig och kan orsaka personskador och/eller egendomsskador vid kontakt.

VARNING

PERSONLIG SÄKERHET

- Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder screeden. Använd inte screeden när du är trött eller påverkad av droger, alkohol eller medicin.

- Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken. Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

- Använd ANSI Z87.1-godkända skyddsglasögon eller skyddsglasögon med sidoskydd, eller vid behov ett ansiktsskydd. Använd en dammask i dammiga arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar, dammuppsamlingssystem och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetsområdet.

• Överdriv inte. Håll bra fotfäste och balans hela tiden.
• Ta bort justeringsnycklar eller skiftnycklar innan du startar screeden. En skiftnyckel eller nyckel som lämnas kvar på en roterande del av screeden kan orsaka personskada.
• Rök inte, använd inte tändstickor eller öppna lågor runt maskinen. Bränsle är brandfarligt. Rör inte vid varma ytor.
• Motorns avgaser innehåller kolmonoxid. Detta är en gas som du inte kan se eller lukta. Använd ALDRIG maskinen i slutna utrymmen.

ANVÄNDNING OCH SKÖTSEL AV SCREED

• Tvinga inte screeden att utföra en annan operation än dess avsedda användning. Screedar gör ett bättre och säkrare jobb när de används på det sätt de är designade för. Planera ditt arbete och använd rätt screed för jobbet.
• Kontrollera före varje användning efter skadade delar. Kontrollera noga att screeden fungerar korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig screeden med en skadad del.
• Förvara screeden när den inte används. Förvara den på en torr och säker plats utom räckhåll för barn. Inspektera screeden för gott skick före lagring och före återanvändning.
• Använd endast tillbehör som rekommenderas av tillverkaren för användning med screed. Tillbehör som kan vara lämpliga för en screed kan skapa en risk för skada när de används med en annan screed.
• Håll skydd på plats och i arbetsordning.
• Behåll screedbrädan ren.
• Lämna inte screeden igång utan tillsyn.
• Stäng av bränslekranen när motorn inte används.
• Använd endast det rekommenderade bränslet för att undvika att skada utrustningen.
• Olja följer inte med maskinen. Fyll på olja i motorn före första användning.
• Kontrollera oljenivåerna innan du använder maskinen.

- Tanka INTE motorn medan den fortfarande är varm. Bränsle är brandfarligt.

- SERVICEA INTE motorn medan den står stilla och är varm.

Specifika driftvarningar

För att undvika dödsolycka

- Stanna motorn innan du tankar och var noga med att inte spilla bränsle under tankningen. Utspillt bränsle kan antändas och orsaka brand.

- Tanka inte motorn nära brännbara föremål för att undvika brand.

- Kör inte motorn i slutna utrymmen för att förhindra kolmonoxidförgiftning.

För att skydda operatören

- Vid trötthet från drift måste operatören stoppa maskinen och ta en paus.

- Hörselskydd krävs eftersom den här maskinen skapar ett ljud när den befinner sig 1 m (3 fot) från utrustningen.

För att undvika skador eller olyckor

- Plattkomprimatorerna används endast av behöriga personer som:

- är minst 18 år gamla.

- är fysiskt och mentalt kapabla att hantera skriden.

- är ordentligt utbildade i drift och underhåll av skriden av ägaren eller den auktoriserade representanten.

- bedöms kunna utföra sina uppgifter tillförlitligt.

- Människor som dricker alkoholhaltiga drycker och/eller tar droger får inte operera plattkomprimatorn.

- Människor får inte komma in i farozonen för skriden.

- Operatören måste övervaka riskområdet hela tiden. Det är inte tillåtet att fungera om det finns en person i farozonen.

- Operatören måste sätta upp varningsskyltar i händelse av en nödsituation.

- Skriden kan endast användas när stabiliteten är tillräckligt säkerställd.

- Operatören måste kontrollera skridens körhastighet hela tiden under dess drift så att skriden kan stoppas när som helst.

• Operatören måste stänga av skriden helt enligt beskrivningen i denna manual innan han lämnar driftpositionen. Dessutom måste skriden säkras mot obehörig användning.
• Motorn måste stängas av och säkras mot återstart genom att dra ut tändstiftsuttaget under underhåll och service.
• Operatören måste kontrollera skriden med avseende på funktioner och uppenbara defekter innan användning.
• Upptäckta defekter ska rapporteras till övervakande personal och till operatören. Lämna inte defekter som kan orsaka allvarliga skador på operatören.
• Använd inte skriden när en defekt äventyrar förarens säkerhet tills defekten är åtgärdad.
• Skriden måste kontrolleras av en expert regelbundet (minst en gång om året). Den måste också kontrolleras av en expert före första användningen och efter väsentliga modifieringar.
• Under drift måste operatören övervaka andra objekt inom en radie av 20 m vid dålig sikt.
• Skriden genererar mekanisk värme, så rör inte vid motorkroppen, ljuddämparen eller andra delar under drift, vilket kan orsaka brännskador. Vänta tills det svalnat.

- Operatören måste vara fullt utrustad med säkerhetsutrustning inklusive hjälm, skyddshandskar, skyddsskor, skyddsglasögon och mask innan han använder skriden.

- Transportera inte skriden med bränsle i bränsletanken på motorfordon.

- Lyft inte skriden av en person när du sätter på och av fordonet. Använd alltid en lämplig lyftkran för att flytta den. Personlyft kan orsaka personskador eftersom den är tung.

- Se till att fästa skriden ordentligt för transport. Felaktig fastsättning kan orsaka skada eftersom greppet på skridens handtag under transport kan orsaka skada.

- Obs: Se motorns bruksanvisning om det finns ett problem eller om det uppstår före eller under drift.

Rikta upp bladet med monteringen.

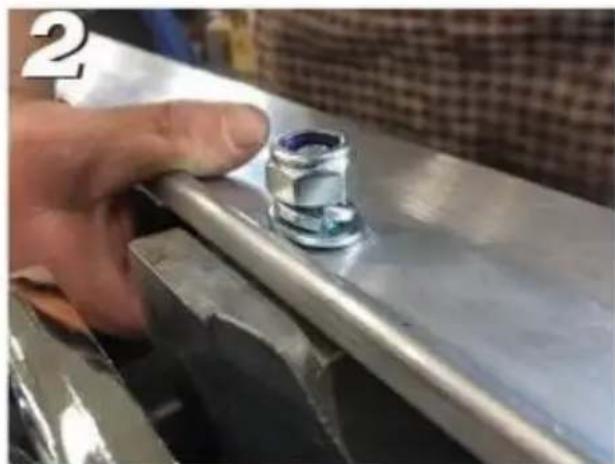

Fäst brickor, låsskruvar och bultar.

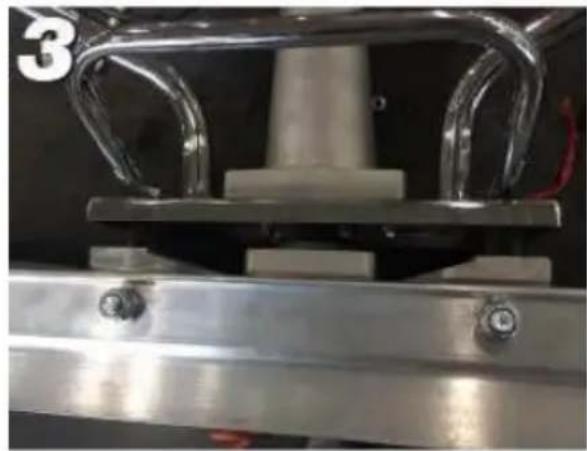

Upprepa steg 2 för det andra hålet.

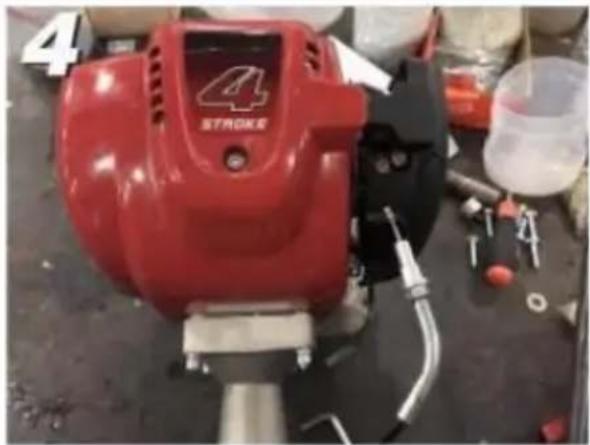

Leta reda på gasskruven som finns på motorn och placera kabeln genom springan.

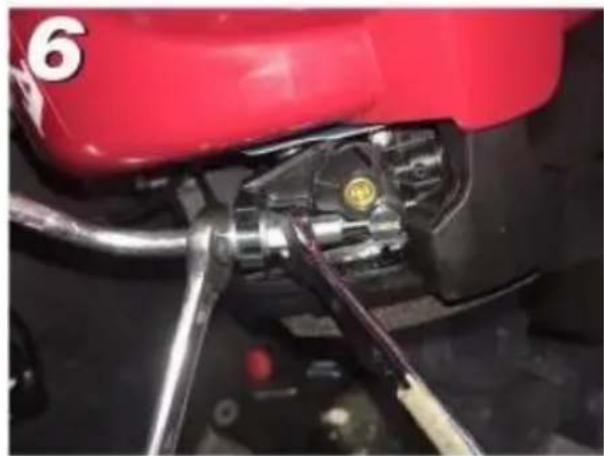

Dra åt och se till att vajern kommer in i motorn när du drar i gashandtaget.

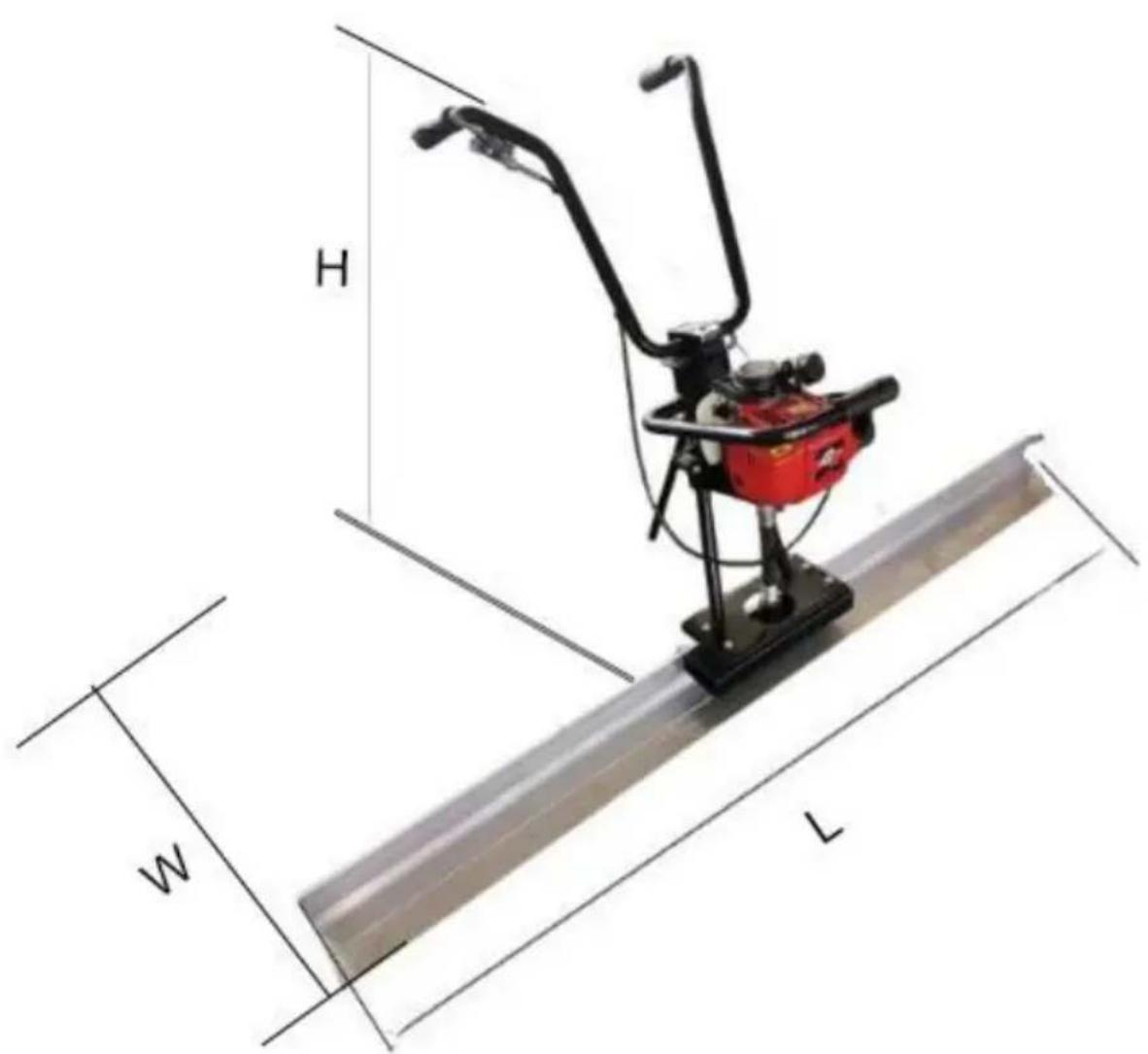

Dimensionering

Modell	L(mm)	W(mm)	H(mm)
ZPJ-25A-6	1830	670	730-1060
ZPJ-25A-8	2445	670	730-1060
ZPJ-25A-11	3370	670	730-1060
ZPJ-25A-6/8/11	3370	670	730-1060

Före varje användning

Förberedelse för drift

1) Kontrollera alla bultar, muttrar och skruvar och dra åt alla som är lösa. 2) Ställ in önskad längd på styret.

Rekommenderat bränsle

1) Motorn kräver vanlig blyfri bensin. Använd endast färskt, rent bränsle. Bränsle som innehåller vatten eller smuts kommer att skada bränslesystemet. Se motorns instruktionsbok för fullständiga bränslespecifikationer.

Innan motorn startas

1) Läs och förstå säkerhets- och bruksanvisningen för motorn. 2) Kontrollera:

• Oljenivån i motorn.
• Bränslenivån.
• Luftfiltrets skick. • Tätheten hos yttre fästelement.
• Bränsleledningarnas skick.
• Slitage av tändstift.

Bruksanvisning

VARNING

Läs och förstå både skridans användarmanual (denna manual) och motormanualen innan du startar eller använder skridan för att undvika felaktig användning som kan resultera i skada eller personskada.

Starta motorn

1. Utför alla steg före varje användning.

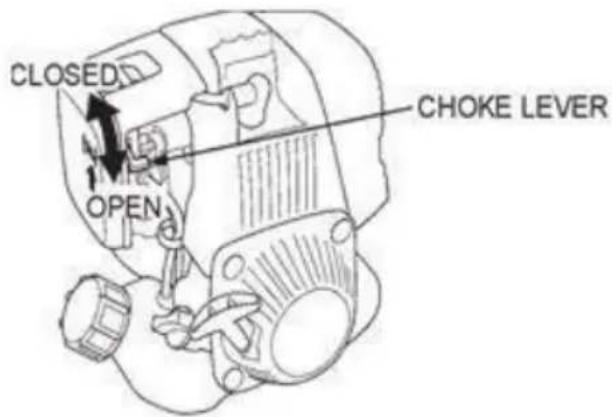

2. För att starta en kall motor, flytta choken till STÄNGD-läget. Om du startar om en varm motor, låt choken stå i ÖPPET läge.

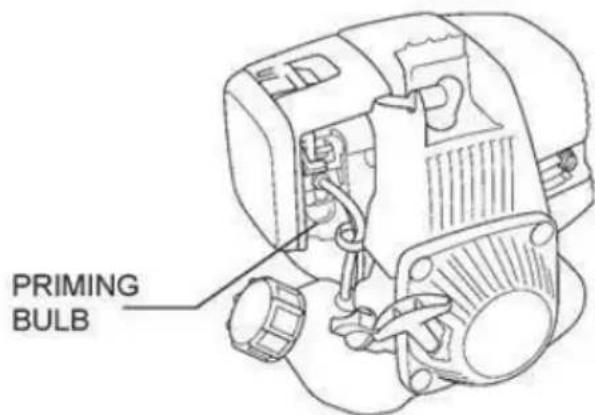

1. Tryck på primer-bulben upprepade gånger tills bränsle kan ses inuti den genomskinliga plastglödlampan.

1. Flytta gasreglaget något i pilens riktning.

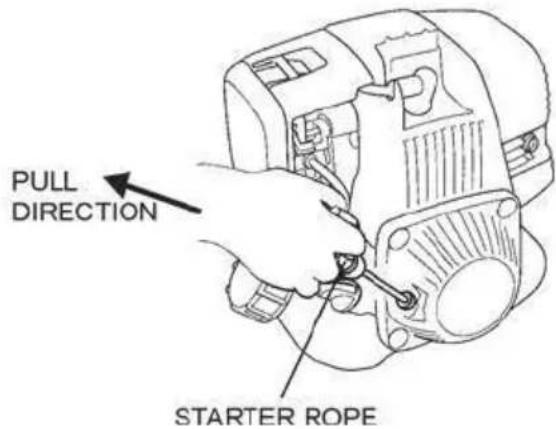

2. Dra lätt i startsnöret (Figur 03) tills du känner motstånd, dra sedan snabbt i pilens riktning. Lämna tillbaka startlinan försiktigt.

1. När motorn har startat, öppna choken och låt motorn gå på tomgång i 5 minuter för uppvärmning.

Drift

Läs och förstå både motorns och komprimatorns användarmanualer innan du startar eller använder komprimatorn för att undvika felaktig användning som kan resultera i skada eller personskada.

Obs: När hög hastighet inte är nödvändig, sänk hastigheten genom att flytta gasreglaget till ett lågt läge för att spara bränsle och förlänga utrustningens livslängd.

1. När motorn har startat och värmts upp, öppna gasreglaget helt i pilens riktning för att aktivera skridan.
2. Flytta sakta skriden bakåt och se efter slät betong framför screed.

Stoppa motorn

Stäng omedelbart av motorströmbrytaren i en nödsituation. Under normala förhållanden, stoppa inte motorn när skriden är på hög hastighet, annars kommer motortemperaturen att stiga plötsligt, vilket kan orsaka att motordelar fastnar eller oljan försämras.

Obs: För att stoppa motorn i en nödsituation, tryck helt enkelt på nödstoppsknappen på handtaget.

För att stoppa motorn normalt:

1. Minska motorvarvtalet genom att dra gasreglaget helt i motsatt riktning av pilen och låt motorn gå på tomgång i 2 - 3 minuter innan du vrider av.
2. Tryck på nödstoppsknappen på handtaget.

Se motorns bruksanvisning för mer detaljerad information.

Efter varje användning

Rengöring

Rengör skriden och skridbrädan. Rengör skriden och skridbrädan med vatten för att få bort all betong men se till att motorn inte blir blöt. Avjämningsbrädan kan beläggas tunt med dieselbränsle för att förhindra

rost och lättare ta bort betong.

Rengör motorcylinderns kylflänsar. En kvast eller gammal borste är bra verktyg för att ta bort betong innan den blir fast.

Se motormanualen för mer information om motorn.

Lagring

Vid förvaring av skriden och skivan under en längre tid (mer än 30 dagar)

1) Rengör skriden enligt beskrivningen ovan. 2) Ta bort skivan från skriden enligt beskrivningen i denna manual. 3) Töm bränsletanken och kör motorn en kort stund tills bränslet i förgasaren är helt förbrukat. 4) Byt motorolja och följ procedurerna som beskrivs i motormanualen för lagring. 5) Rengör eller byt ut motorluftfiltret. 6) Förvara skriden och skivan separat på ett rent, torrt område. 7) Täck skriden och skivan helt med en torr trasa.

Underhåll

Kontrollera att komprimatormotorn är avstängd och kyld innan du utför underhåll, rengöring eller inspektion. Att utföra underhåll på en fungerande komprimator kan orsaka skador.

Underhåll skriden genom att anta ett program för noggrann reparation och underhåll i enlighet med följande rekommenderade procedurer: Se även motortillverkarens bruksanvisning för ytterligare information om motorunderhåll. Följande diagram är baserat på ett normalt driftschema.

Underhållsintervall	Underhållspunkt
Dagligen före operation	Kontrollera bränslenivån.Kontrollera motoroljenivån.Inspektera bränsleledningarna.Inspektera luftfiltret och byt ut det vid behov.Kontrollera och dra åt den externa hårdvaran.
Efter de första 20 drifttimmarna eller 3 månader	Byt motorolja.
Efter de första 50 drifttimmarna eller var 6:e månad	Rengör luftrenarelementet.Byt motorolja.Kontrollera och rengör tändstiftet.
Efter de första 100 drifttimmarna eller varje år	Rengör bränslesilen.
Efter de första 200 drifttimmarna eller vartannat år	Kontrollera och justera ventilspelet.Rengör cylinderhuvudet.Byt tändstiftet.

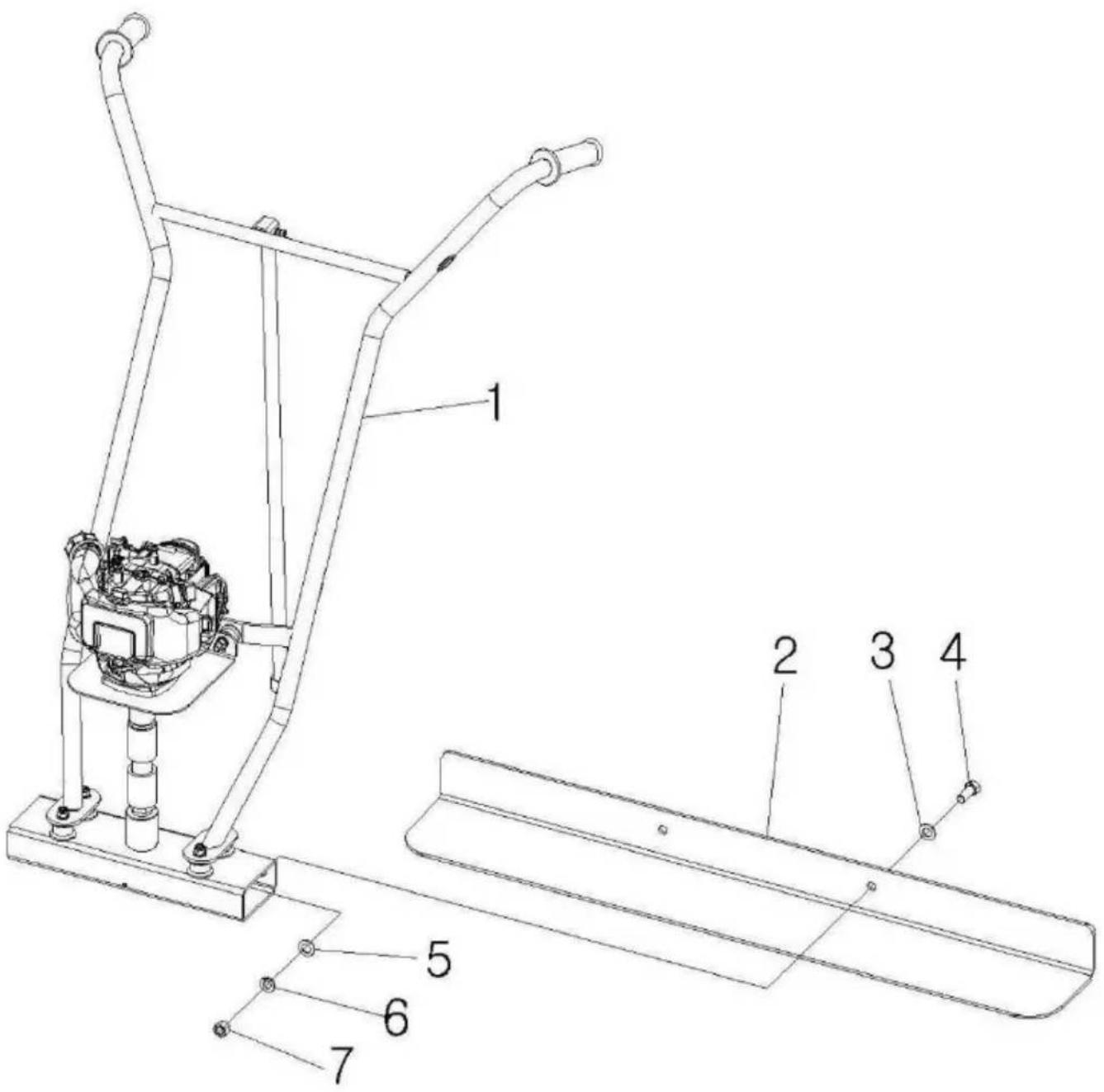

Nej.	Beskrivningar	Storlek eller dimension	Antal
			Passande modell
			ZPJ-25A-6	ZPJ-25A-8	ZPJ-25A-11	ZPJ-25A-6/8/11
1	BetongAvjämningshuvud		1	1	1	1
2	Avjämningsbräda6 med	6 fot	1	/	/	1
	Avjämningsbräda	8 fot	/	1	/	1
	8 med
	Avjämningsbräda1 1 med	1 1 fot	/	/	1	1
3	Vanlig bricka	M12	2	2	2	2
4	Bult	M12x 4 0	2	2	2	2
5	Vanlig bricka	M12	2	2	2	2
6	Fjäderbricka	M12	2	2	2	2
7	Cap Mutter	M12	2	2	2	2

Nej.	namn	Bild	Antal
1	Insexnyckel (S=4)		1
2	Insexnyckel (S=6)		1
3	Hylsnyckel
4	Tvåfunktionsnyckel (S=18)		2
5	sexkantskruvsats (M12*40)		2
6	Manuell		1
7	Utsläppsdeklaration		1

Felsökning

Kontrollera listan nedan innan du vänder dig till servicepersonal, inklusive lokala återförsäljare. Om problemet kvarstår efter felsökningen enligt beskrivningen nedan, ring din lokala återförsäljare för framtida hjälp.

Fel	Möjlig orsak	Avhjälpande åtgärd
Vibrerar otillräckligt och som ett resultat kan betonggolvet inte jämnas till och jämnas till på rätt sätt.	Centrifugalkraften är för låg.	Öka motorvarvtalet.
	Det finns för stora mängder betong längs brädans framkant.	Ta bort överflödigt betong från brädet.
	Den valda bredden på brädan är för stor	Arbeta med en mindre styrelse.
Betong ser "VÅGIG" ut när skridbrädan passerar över den	Föraren rör sig för långsamt	Gå baklänges i ett snabbare tempo.
	För mycket vibrationer för typen av betong	Minska motorvarvtalet och gå bakåt i ett snabbare tempo.
Lämnar HÖGA eller LÅGA fläckar under våt skridning.	Betong för hög eller lå på ena sidan?	Låt arbetarna forma betongen så nära lutningen som möjligt. Behåll hela tiden cirka 1 tum betong över brädets framsida.
Skivan gräver ner i våt betong.	Är brädan rätt placerad?	Varje ände av brädan måste åka på samma yta. Antingen åker varje ände av brädan på former eller betong (våt screed), inte båda.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Tyskland

Tel: [phone] [e-mail]

Teknisk support och e-garanticertifikat
