Produkttyp	Bromsvätskeblästring och utbytesverktyg
Märke	Vevor
Modell	YS-0115B
Strömförsörjning	AC 120 V / AC 220 V, 60 Hz
Maximal effekt	24 W
Max flöde	1,3 L/min
Arbetstryck	0,6 - 3,0 bar (max. 3,0 bar)
Vätskebehållare	1 L
Ljudnivå	50 dB
Huvudfunktioner	Blästring av bromsar, byte av bromsvätska, kompatibilitet med många märken (Mercedes, BMW, Audi, Volkswagen, etc.)
Inkluderade tillbehör	16 adaptrar, snabbkoppling, slangar, behållare
Säkerhet	Maxtryck 3 bar, använd skyddsglasögon och handskar, giftig vätska
Underhåll och rengöring	Rengör omedelbart spilld vätska, använd inte ångrengörare
Teknisk support	www.vevor.com/support
Garanti	Enligt allmänna försäljningsvillkor, kontakta tillverkaren för retur
Elektrisk kompatibilitet	12 V batteri (omvandlingskabel ingår)
FCC-varning	Överensstämmer med del 15, klass B

Vanliga frågor - YS-0115B Vevor

Hur blästrar jag enheten före första användningen?

Skruva av behållarlocket, sänk ner sugslangen och balansslangen i behållaren. Sätt omkopplaren på ON, tryck på Start tills vätska kommer ut utan bubblor. Stäng av och vänta tills trycket sjunker till 0 bar.

Vad är maximalt arbetstryck?

Överskrid inte 3,0 bar. Rekommenderat arbetstryck är 1,6 till 2,0 bar för att undvika skador på bromsvätskebehållaren.

Hur byter jag bromsvätska med detta verktyg?

Montera adaptern på fordonets bromsvätskebehållare, anslut påfyllningsslangen, slå på enheten, starta pumpen tills den når minst 1,0 bar. Blästra sedan varje broms med början från höger bak och slut vid vänster fram, tills ny vätska utan bubblor syns.

Vad gör jag om pumpen inte bygger upp tryck?

Kontrollera att vätskebehållaren inte är tom, att tryckregulatorn inte är helt stängd eller öppen, att det inte finns någon veck på sugslangen, och att strömförsörjningen är korrekt.

Hur rengör jag enheten efter användning?

Torka omedelbart bort spilld bromsvätska. Använd aldrig ångrengörare. Förvara enheten ren och torr.

Vilka adaptrar medföljer?

Uppsättningen innehåller 16 adaptrar för olika märken: Mercedes, BMW, Audi, Volkswagen, Ford, Honda, Toyota, Nissan, etc., samt en snabbkoppling.

Kan jag använda detta verktyg med ett bilbatteri?

Ja, anslut den medföljande omvandlingskabeln till batteripolerna på ett 12 V batteri. Minsta spänning som krävs är 12 V. Ladda batteriet om trycket är otillräckligt.

Hur tryckavlastar jag enheten efter användning?

Ställ omkopplaren på OFF. Om trycket inte sjunker till 0 bar, vrid tryckregulatorn åt höger tills ett klick hörs som frigör resttrycket.

Vad gör jag vid läckage av bromsvätska?

Stäng omedelbart av enheten och leta efter orsaken. Kontrollera att adaptern är ordentligt åtdragen och att tätningarna är i gott skick. Byt ut O-ringen på tryckregulatorn vid behov.

Var hittar jag garantibeviset och teknisk support?

Det elektroniska garantibeviset och teknisk support finns på webbplatsen www.vevor.com/support.

BRUKSANVISNING YS-0115B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BROMSBLODSYSTEM

MODELL:YS-0115A/YS-0115B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar halften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BROMSBLODNING

SYSTEM

MODELL:YS-0115A/YS-0115B

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

FCC-INFORMATION

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-

mottagning, vilket kan bestämmas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Orientera om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

FÖRSIKTIGHETSÅTGÄRDER (SÄKERHETSINSTRUKTIONER)

Denna bruksanvisning beskriver bromsens funktion och funktion

underhållsanordning. Den riskfria driften av denna utrustning kan endast realiseras

om du läser bruksanvisningen och säkerhetsinstruktionerna fullständigt och noggrant

följer instruktionerna däri.

Använd och hantera bromsunderhållsanordningen på ett professionellt sätt

som överensstämmer med säkerhetsspecifikationerna. Endast utbildad personal får göra det byta bromsvätska.

För din säkerhet

Felaktigt arbete kan leda till skada eller egendomsskada!

1. Föraren måste ha grundläggande strukturella och teoretiska kunskaper om bilens bromssystem.
2. Gäller endast för avluftning av DOT-vätska i bilens bromssystem och kopplingssystem. All annan typ av användning utanför räckvidden ska betraktas som inte används vid behov, vilket kan orsaka fel på utrustningen och måste förbjudas. Vid felaktig tillämpning ska tillverkaren inte hållas ansvarig för eventuella skador orsakade. De risker som uppstår därav ska endast bäras av operatören.
3. Av säkerhetsskäl får arbetstrycket INTE överstiga 3 bar, i annat fall fordonets bromsledning och själva utrustningens rörledning kan skadas.

4. Bromsvätskor är giftiga och kan leda till allvarliga skador!

Använd skyddsglasögon för att minimera risken för skador på grund av stänk.

Använd lämpliga skyddshandskar för att minimera risken för skador orsakade av hudkontakt.

Vid hudkontakt med bromsvätska, skölj omedelbart av med vatten. Ta av förorenade kläder.

Bär inga trasor eller något annat som har varit i kontakt med bromsvätska i dina kläder.

1. Se till att batteriet är friskt och att spänningen inte är lägre än 12V.
2. Efter blödning ska fordonets bromssystems prestanda vägprovas.
3. Utför självblödning på utrustningen regelbundet.

Strömförsörjningsläge

1. Anslut AC-DC-adaptern till strömförsörjningen.
2. Anslut bilbatteriets omvandlingsledning till huvudmotorn för strömförsörjning.

PRODUKTBESKRIVNING

Startprocedur

Idrifttagningsproceduren beskriver anslutningen av bromsunderhållsanordningen till behållarna med bromsvätska, samt avluftning av bromsunderhållsanordningen. Avluftning av enheten måste utföras vid den första idrifttagningen.

Säkerhetsanvisningarna i avsnittet "För din säkerhet" måste följas strikt.

1. Innan den första startproceduren, se till att den lokala spänningen är densamma som informationen på bromsunderhållsanordningens märkskylt. Märkskylten finns på baksidan av bromsunderhållsanordningen.

Använd endast bromsunderhållsanordningen.

1. Placera bromsunderhållsanordningen på en stabil, jämn yta.
2. Skruva av locket från behållaren.
3. Om bromsunderhållsanordningen inte är utrustad med en behållare (t.ex. Pro1 Mini), placera en behållare i hållaren för bromsunderhållsanordningen, säkra behållaren mot att falla ut.
4. Mata sugslangen och tryckbalansslangen ner till basen av behållaren. En linje används för sug. Den andra linjen tillåter överskottstrycket att flöda tillbaka in i behållaren.
5. För att lufta bromsunderhållsanordningen, anslut inte adaptern till fordonet, utan bara till påfyllningsslangen och placera den över en uppsamlingsbehållare.
6. Slå på "ON/OFF-knappen. Tryck på "Start"-knappen och håll den intryckt. Pumpen börjar leverera bromsvätskan.
7. Placera adaptern över en uppsamlingsbehållare tills bromsvätskan rinner utan eventuella luftbubblor.
8. Stäng av strömbrytaren "ON/OFF" och vänta tills tryckregulatorn sjunker till 0 bar. Ta bort adaptern.
9. Bromsunderhållsanordningen är nu redo att användas, även om tryckmätaren visar 0 bar. Den trycksätts sedan av bromsunderhållsanordningen och ska vara fri från bubblor.

PRODUKTBESKRIVNING (TILLBEHÖRSLISTA)

ANPASSA ERS
INGA.	1	2	3	4
STORLEK	43,3 MM	51,4 MM	47 MM	43,5 MM
APPLIKATION ATIONER	Kompatibel med Mercedes-Benz, BMW, Audi, Skoda, Fiat, Lexus, Land Rover, Jaguar, Porsche, Buick, Ford, Chevrolet, Volvo, Citroen, Volkswagen, Peugeot och Renault.	Kompatibel med Mitsubishi, JAC, Hyundai, Infiniti, Subaru, Renault, Kia serie, och BAIC BJEV.	Kompatibel med Buick kommersiell fordon serie	Kompatibel med Ford Fokus, Ford Edge, Audi, och Peugeot
ANPASSA ERS
INGA.	5	6	7	8
STORLEK	67 mm	41,5 MM	47 MM	42MM
APPLIKATION ATIONER	Kompatibel med Honda-serien.	Kompatibel med Toyota serie.	Kompatibel med Buick, Ford Fiesta, FAW Mazda och Cadillac	Kompatibel med Dodge, Chrysler och Jeep serie
INGA.	9	10	11	12
STORLEK	43 MM	34,5 MM	35,4 MM	43 MM
APPLIKATION ATIONER	Kompatibel med Dongfeng Fuxinserie.	Kompatibel med Nissanserie.	Kompatibel med Wuling.	Kompatibel med Chang'an Suzuki.
ANPASSA ERS
INGA.	13	14	15	16
STORLEK	47 MM	51 MM	75 mm	48 MM
APPLIKATION ATIONER	Kompatibel med Sydöstra DX5 och DX7.	Kompatibel med Teana, Qashqai, X-TRAIL (Nissan 2.0 och ovan)	Kompatibel med Mitsubishi, Sydost, och Lingyue	Kompatibel med Tesla.
ANPASSA ERS	Snabbkoppling		Flytande behçâlare (1L) 2 st
INGA.	17

BRUKSANVISNING

Byte av bromsvätska

Säkerhetsinstruktionerna i avsnittet "För din säkerhet" måste vara strikt observerade.

Innan du påbörjar något arbete, vänligen notera instruktionerna från fordonstillverkaren för det maximala påfyllningstrycket och eventuella andra specifika instruktioner.

Följ i allmänhet alltid de rekommenderade instruktionerna och riktlinjerna för avluftning av bromssystemet enligt mandat från tillverkaren för varje typ av fordon.

Fabriksinställningar för tryckregulatorn är inställda på 1,6-2,0 bar. Detta säkerställer att bromsvätskebehållaren inte kommer att deformeras och att inga läckor uppstår vid den sekundära manschetten. Avluftning eller byte av bromsvätska med ett lägre eller högre arbetstryck kan justeras med tryckregulatorn (Max. 3,0 bar).

1. Installera den medföljande adaptern, eller lämplig adapter enligt instruktioner på bromsvätskebehållaren.
2. Anslut påfyllningsslangen till den redan installerade adaptern.
3. Tillför ström till bromsunderhållsanordningen och vrid PÅ/AV-omkopplaren PÅ.
4. Tryck på "Start"-knappen och håll kvar tills trycket är minst 1,0 bar. Arbetstrycket kan justeras med tryckregulatorn. Med trycket uppbyggt framgångsrikt, släpp "Start"-knappen och bromsunderhållsanordningen kommer fortfarande att fungera. Med trycket byggt upp utan framgång, släpp "Start"-knappen och bromsunderhållsanordningen kommer fortfarande att fungera.

Medan trycket byggs upp misslyckas, släpp "Start"-knappen och bromsen. Underhållsanordningen slutar fungera omedelbart. Möjlig orsak:

1) Det räcker inte med ny bromsvätska i behållaren. 2) Trycket är för lågt installerat av tryckregulatorn. 5. Kontrollera att adaptern sitter korrekt och är åtdragen innan den ansluts till bromsvätskebehållaren. Om bromsvätska läcker, stäng omedelbart av bromsunderhållsanordningen och hitta orsaken. 6. Lufta bromsarna, en i taget, med början på den bakre högra bromsen och avslutar med vänster frambroms. För att göra detta, öppna ventilen på hjulbromscylindern. Fånga upp den gamla bromsvätskan med uppsamlingsflaskan. Så fort den nya, bubbelfria bromsvätskan börjar rinna ut ur dräneringshålet kan ventilen stängas igen. 7. Stäng sedan av "ON/OFF"-omkopplaren för att stoppa bromsunderhållsanordningens arbetssätt. 8. Kontrollera på tryckmätaren att trycket har sjunkit till 0 bar.

Obs: Vanligtvis blir bromsunderhållsanordningen automatiskt av med återstående tryck. Men om trycket var under påfyllningsprocessen

regleras lägre kommer det fortfarande att finnas tryck kvar. Trycket går inte ner till 0 bar. Tryckregulatorn måste först avlastas. Efter att ha stängt av enheten, vrid tryckregulatorn åt höger tills utlösningspunkten för återstående tryck uppnås. Arbetstrycket sjunker till 0 bar.

1. Koppla loss den trycklösa påfyllningsslangen från adaptern. Ta bort adaptern från bromsvätskebehållaren.
2. Bromsvätskebehållaren är nu full till fälgen. Använd en pipett, ta bort tillräckligt bromsvätska från bromsvätskebehållaren tills den tillåtna påfyllningsnivån har uppnåtts (A).
3. Stäng bromsvätskebehållaren.
4. Under batteriströmförsörjning, om otillräckligt tryck hittas, bör batteriet debiteras i tid. Gränssnitt 9 av kroppen stöder endast tillhandahållande ström till värden, inte laddningsporten. För att ladda, ta bort batteriet och anslut den slumpmässigt medföljande nätadaptern till batteriets laddningsport för laddning.

Viktigt: Efter avslutad avluftning eller byte av bromsvätska, bör broms- eller kopplingspedalen vara för lång eller trycket

bakom operationen vara "mjuk", upprepa nedtryckning av pedalen flera gånger, varje tid att applicera starkare tryck på pedalen eller kopplingen. Om situationen kvarstår oförändrat måste blödningsproceduren utföras igen.

Tekniska data

Modell	YS-0115A/YS-0115B
Spanning	AC120V/ AC220V 60Hz
Max effekt	24Watt
Max flödeshastiget	1,3 LPM
Arbetstryck	0,6-3,0 bar (enheten ska inte ställas in für att fungera vid tryck über 3,0 bar)
Anti-luft	Stöds
Buller	y50dB

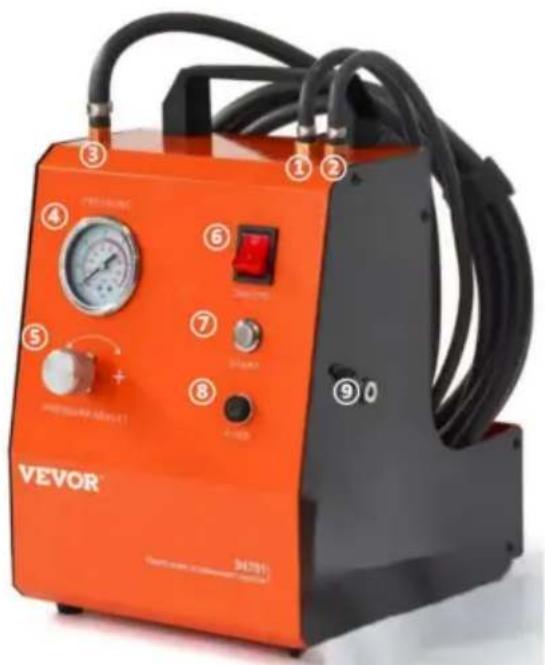

Drift-/enhetsschema

1. Balansör
2. oljesugrÖ
3. Oljeutloppsrör 4.

Tryckmätare 5.

Tryckregleringsventil

1. Strömbrytare
2. Startknapp
3. säkring
4. DC-strömport

1 batteriuttag

Felsökning

Problem	Orsaka	Motåtgård
Pumpen:gör det inte suger,ller inte upbyggnadstryck,ller upbyggnadstryck som inte ar stabilt.	ÄVätskebehällare tom ÄTryckregulator helt stängd eller helt öppen	ÄByt behällareÄStäll in rättarbetstryck (t.ex. 2,0 bar). ÄTyabortknäcken,byt ut defekt slang om nödvändig
	ÄBöj i sugslangenÄLuft i slangenÄSil på sug slang
Ingen kraft	Kabeldragning defekt	ÄKontrolera om kablaget ärlösÄKontrolera om PCB har uteffekt.
Pumpen gös inte trycklös after fyllning	Tryckbalansventil felaktig	ÄLufta bromsen underhällsanordning, som med startproceduren.Efter använding 2,0 bar luft
		källa att spränga tryckbalanseringslang
Bromsvätska spills från Tryckregulator	Tryckregulator defekt	Byt ut trycket regulator O-ring.
Tryckmätare nålen skakar	Det finns luft i rörledning	Se självtömningen utrustingens metod

Underhåll och skötsel

Innan något arbete utförs på bromsunderhållsanordningen, dra ut huvudkontakten.

Rengör aldrig bromsunderhållsanordningen med högtryckstvättmaskin.

Håll alltid bromsunderhållsanordningen ren. Ta omedelbart bort eventuella

tvättmaskin.

Håll alltid bromsunderhållsanordningen ren. Ta omedelbart bort eventuella

spilled bromsvätska.

Garanti och ansvar

I princip gäller våra "Allmänna försäljnings- och leveransvillkor". Dessa är

tillgängliga för slutanvändaren/operatören sedan kontraktet undertecknats. Garanti och ansvar

krav på person- och sakskada är uteslutna, när en eller flera av

följande orsaker gäller:

Felaktig användning

Felaktig startprocedur, drift och underhåll av bromsen

underhållsanordning.

Underlåtenhet att följa instruktionerna i bruksanvisningen för idrifttagning

förfarande, drift och underhåll. Otillåtet

byte av bromsunderhållsanordningen. Felaktig reparation.

Katastrofala

händelser orsakade av exponering för främmande föremål och Guds handlingar.

Kundtjänstförfrågningar och betalning För returkostnaderna kommer inte att uppfyllas

när de resulterar i att de inte följer den ovan nämnda, specificerade punktlistan.

Kontakta tillverkaren innan du returnerar produkten.
