BRUKSANVISNING 6200 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någo teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIG

LÄS NOGGRANT INNAN ANVÄNDNING.

BEHÅLL FÖR FRAMTIDA REFERENS.

Utbildning

1. Läs instruktionerna noggrant. Var bekant med kontrollerna och korrekt användning av produkten.
2. Tillåt aldrig barn eller personer som inte känner till dessa instruktioner att använda produkten. Lokala bestämmelser kan begränsa operatörens ålder.
3. Använd aldrig produkten medan människor, särskilt barn, eller husdjur är det närliggande.
4. Tänk på att operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra människor eller deras egendom.
5. Produkten får inte användas av personer som är påverkade av alkohol, droger eller mediciner.
6. Använd inte produkten om du är trött.
7. Använd inte produkten utan skydd eller om den är skadad.
8. Använd aldrig produkten inomhus.
9. Denna produkt producerar giftiga avgaser när motorn startas.
10. Under drift kan denna produkt generera damm, rök och rök innehåller kemikalier som påverkar din hälsa. Så var försiktig när du använder din produkt och skydda dig ordentligt.
11. Undvik även att andas in avgaser frivilligt; håll alltid produkten ordentligt under drift.
12. Använd handskar och håll händerna varma.

Förberedelse

1. Denna produkt kan orsaka allvarliga skador. Läs instruktionerna noggrant för korrekt hantering, förberedelse, underhåll, start och stopp av produkten. Bli bekant med alla kontroller och korrekt användning av produkt.
2. Undvik att arbeta när människor, särskilt barn, är i närheten.
3. Klä dig med ordentliga kläder! Bär inte löst sittande kläder eller smycken, vilket kan fastna i rörliga delar. Använd stadiga handskar, halkfria skor

och skyddsglasögon rekommenderas.

1. Förvara produkten på en torr, ren plats endast skyddad från direkt solljus efter att bränsletanken har tömts och produkten har rengjorts. De produkten får endast förvaras inuti under dessa förhållanden.

2. Om skärtillbehöret träffar något främmande föremål eller produkten startar gör något ovanligt ljud eller vibrationer, stäng av strömkällan och tillåt produkten att stoppa. Koppla bort tändstiftskontakten från gnistan koppla in och vidta följande steg: •

inspektera för skador, •

kontrollera efter och dra åt alla lösa delar, •

låt skadade delar bytas ut eller repareras med delar som har motsvarande specifikationer.

1. Kontrollera att skärredskapet slutar rotera när motorn går på tomgång.

Drift

1. Denna produkt bör inte användas för något annat ändamål än vad som beskrivs. Nationella bestämmelser kan begränsa användningen av produkten.

2. Bär alltid ordentliga skor och långbyxor under arbetet. Do

Använd inte produkten när du är barfota eller bär öppna sandaler. Bära skyddsglasögon eller skyddsglasögon.

1. Se till att området som ska bearbetas är fritt från stenar, pinnar, tråd etc. eller andra föremål som kan skada produkten.

2. Inspektera noggrant området där produkten ska användas och ta bort den alla föremål som kan kastas av produkten.

3. Innan du använder produkten och efter eventuella stötar, kontrollera efter tecken på slitage elle skada och reparera vid behov.

4. Använd aldrig produkten med skadade skydd eller utan skydden i plats.

5. Håll alltid händer och fötter borta från skärtillbehöret och speciellt när du slår på motorn.

6. Låt aldrig barn eller personer som inte känner till instruktionerna använda produkt.

7. Sluta använda produkten medan människor, särskilt barn, eller husdjur är det närliggande.

8. Använd produkten endast i dagsljus eller bra konstgjort ljus.

9. Håll din kropp upprätt under operationen. Luta dig inte framåt. Göra regelbundna pauser och ändra din arbetsställning för att hålla dig koncentrerad.

10. Håll stadigt fotfäste och balans under drift. Använd alltid selen,
    om tillhandahållet.

11. Stanna motorn innan

12. rengöring eller när du åtgärdar en blockering,

13. kontroll, utför underhåll eller arbete på produkten, • justering av skärtillbehörets arbetsläge, • lämnar produkten obevakad, 14.Se till att produkten är korrekt placerad i en avsedd arbetsplats.

position innan du startar motorn.

1. När du använder produkten, se alltid till att arbetspositionen är tryggt och säkert.

2. Använd inte produkten med ett skadat eller slitet skärtillbehör.

3. Håll motorn och ljuddämparen fria från skräp, löv och överdrivet mycket smörjmedel för att minska brandrisker.

4. Se alltid till att alla handtag och skydd är monterade när du använder produkt. Försök aldrig använda en ofullständig produkt eller en som är utrustad med en obehörig ändring.

5. Använd alltid två händer för att manövrera en produkt utrustad med två handtag.

6. Var alltid medveten om din omgivning och var uppmärksam på ev faror som du kanske inte är medveten om på grund av produktens ljud.

7. Var försiktig när du hanterar skärtillbehör / vassa eggar som är monterade för trimma trådens längd. Se till att det finns en ny trimningslinje för filament installerat på rätt sätt innan du sätter på produkten.

8. Se alltid till att luftventilerna hålls fria från skräp.

9. Använd endast skärtillbehör som anges i tekniska data inom dessa instruktioner. Användning av andra tillbehör leder till faror som resulterar i personskador och egendomsskador.

10. Rör aldrig vårdslöst vid produkten, du kan bränna dig. Medan produkten är i drift eller kort därefter, dess delar såsom avgasröret rör, motor och andra ytor är extremt varma! Var uppmärksam på märkningar på produkten.

Underhåll och förvaring

1. Följ underhålls- och reparationsinstruktionerna för denna produkt. Aldrig utföra eventuella ändringar av produkten.
2. När produkten stoppas för service, inspektion eller förvaring, stäng av strömkällan, koppla bort tändstiftskontakten från tändstiftet och se till att alla rörliga delar har stannat. Låt produkten svalna innan du gör några inspektioner, justeringar etc.
3. Underhåll och inspektera din produkt regelbundet. Kontrollera för feljustering eller bindning av rörliga delar, brott på delar och andra tillstånd som kan påverka produktens funktion. Om produkten är skadad, låt den repareras före användning. Många olyckor orsakas av dåligt underhållna produkter.
4. Felaktigt underhåll leder till felfunktion/fel på produkten.
5. Inspektera produkten före varje användning, efter att du tappat produkten eller utsättas för andra effekter för att identifiera betydande defekter. Kontrollera om det är löst fästelement, bränsleläckor och skadade delar, såsom sprickor i skäret fastsättning.
6. Ändra aldrig det förinställda varvtalet eller motor- och produktinställningarna. Information om underhåll och reparation finns i denna bruksanvisning manuell.
7. Förvara produkten där bränsleångan inte när öppen låga eller gnista. Låt alltid produkten svalna innan den förvaras.
8. Förvara produkten utom räckhåll för barn när den inte används.
9. Använd endast tillverkare rekommenderade reservdelar och tillbehör.
10. Säkra produkten under transport för att förhindra förlust av bränsle, skador och skada.
11. Rengör och underhåll produkten enligt beskrivningen i dessa instruktioner före lagring. Använd alltid skydd på skärtillbehör vid förvaring.
    12.Se till att förbränningsmotorns luftintag är fritt. Hålla luftintaget fritt från damm, smutspartiklar, gaser och ångor.
12. Se till att luftcirkulationen är tillräcklig och bra. Produkten måste vara lättillgänglig från alla håll.
13. Fäst transportkåpan för metallskärtillsatsen under transport och lagring.

Ytterligare säkerhetsvarningar för gasmotorsågar

1. Avbryt ditt arbete när du känner dig trött. Gör regelbundna pauser till regenerera. Ett ögonblick av ouppmärksamhet när du använder produkten kan resultera vid allvarlig personskada.
2. Håll alla delar av kroppen borta från sågkedjan. Ta inte bort skäret material eller håll material som ska skäras när sågkedjan rör sig. Se till produkten är avstängd när material som fastnat rensas. Ett ögonblick av ouppmärksamhet när du använder produkten kan leda till allvarliga personskador skada.
3. Håll endast produkten i isolerade greppytor, eftersom sågen kedjan kan komma i kontakt med dolda ledningar. Sågkedjor som kommer i kontakt med en "spänningsförande" tråd kan göra exponerade metalldelar av produkten "live" och kan ge operatören en elektrisk stöt.
4. Håll alla delar av kroppen borta från sågkedjan när produkten är fungerar. Innan du startar produkten, se till att sågkedjan inte är det kontakta något. Ett ögonblick av ouppmärksamhet när du använder produkter kan orsaka att dina kläder eller din kropp trasslar in sig i sågkedjan.
5. Håll alltid produkten med båda händerna på handtagen. Håller i produkt med endast en hand eller på delar som inte är avsedda för som ökar risk för personskada och bör aldrig göras.
6. Använd skyddsglasögon och hörselskydd. Ytterligare skydd utrustning för huvud, händer, ben och fötter rekommenderas. Tillräcklig skyddskläder kommer att minska personskador genom flygande skräp eller oavsiktlig kontakt med sågkedjan.
7. Använd inte en produkt i ett träd. Drift av en produkt medan du befinner dig i en träd kan leda till personskada.
8. Håll alltid rätt fotfäste och använd endast produkten när du står på en fast, säker och jämn yta. Hala eller instabila ytor som t.ex Stegar kan orsaka förlust av balans eller kontroll över produkten.
9. Var uppmärksam på att fjädra tillbaka när du skär en lem som är under spänning. N spänningen i träfibrerna släpper den fjäderbelastade delen kan slå till operatören och/eller kasta produkten utom kontroll.
10. Var extrem försiktig när du skär borste och plantor. Den smala material kan fånga sågkedjan och piskades mot dig eller dra dig

ur balans.

1. Bär produkten i handtagen/stängerna med produkten avstängd och bort från din kropp. Vid transport eller förvaring av produkten alltid montera svärdets käpa. Korrekt hantering av produkten kommer att minska sannolikheten för oavsiktlig kontakt med den rörliga sågkedjan.

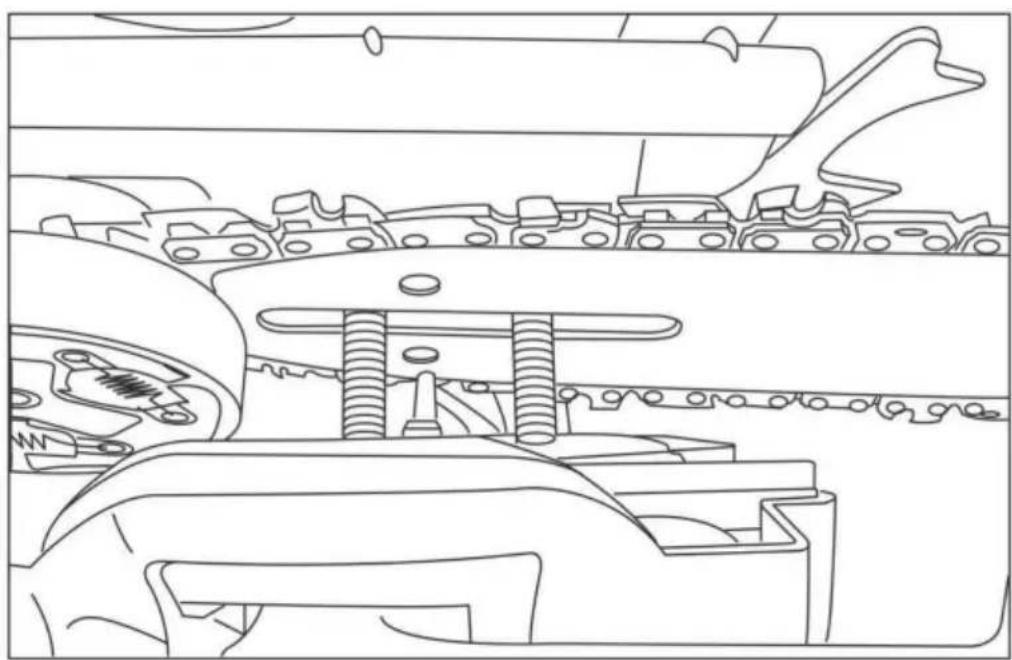

2. Följ instruktionerna för smörjning, kedjespänning och byte tillbehör. Felaktigt spänd eller smord kedja kan antingen gå sönder eller öka chansen för kast.
3. Håll handtagen torra, rena och fria från olja och fett. Fet, oljigt handtagen är hala vilket gör att du tappar kontrollen.
4. Skär endast ved. Använd inte produkten för ändamål som inte är avsedda. För Exempel: använd inte produkten för att skära plast, murverk eller icke trä byggnadsmaterial. Användning av produkten för andra operationer än avsett kan resultera i en farlig situation.
5. Var uppmärksam på nationella och lokala bestämmelser. Nationellt och lokalt bestämmelser kan begränsa användningen av denna produkt.
6. Använd endast ersättningssvärd och sågkedjor som specificeras av tillverkare eller motsvarande ersättningar. Använder ej godkänd skärning tillbehör kan leda till personskador och skador på egendom.
7. Innan du använder produkten och efter eventuella stötar eller fall, kontrollera efter tecken på slitage eller skada och reparera vid behov.
8. Ta aldrig bort eller modifiera något skydd eller säkerhetskomponent. Se till att skydd och andra säkerhetskomponenter som är nödvändiga för maskinens drift är på plats, i gott skick och väl underhållen för att undvika skador.

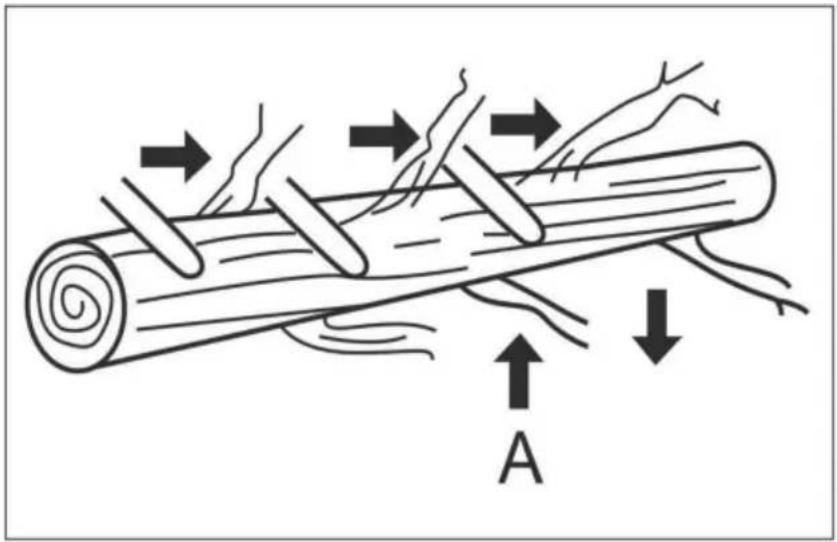

9. Ta bort grenar i sektioner.
10. Akta dig för farliga arbetsplatser samt för risken för att vara träffas av fallande grenar eller av de som studsar efter att ha träffat marken.
11. Se upp för luftledningar. Använd inte produkten i någon position som gör att någon del kommer inom 10 m från luftledningar.
12. Skär aldrig i områden där skärtillbehöret är utom synhåll.

Bränslehantering

1. Stäng alltid av produkten, koppla loss tändstiftskontakten och låt produkten svalna innan du tankar den. Bränsle och bränsleånga är högt brännbar. Var försiktig när du hanterar bränsle. Rök aldrig när du är det tankning av produkten. Tanka inte produkten om det brinner i öppen eld närheten!

2. Använd alltid lämpliga hjälpmedel som tratt och påfyllningsrör. Spill inte eventuellt bränsle på produkten eller dess avgassystem. Det finns risk för antändning. Ta försiktigt bort utspillt bränsle från alla delar av produkten.

Eventuella rester som kan vara närvarande måste ha förflyktigats fullständigt innan produkten tas i drift!

1. Tanka aldrig inomhus.

2. Använd aldrig produkten i miljöer där det finns risk för explosion.

Avgaser och bränsleångor är skadliga. Bränsleångor kan antändas.

1. Andas aldrig in bränsleångor när du tankar produkten.

Fyll aldrig tanken i slutna utrymmen, såsom källare eller skjul.

Det finns risk för förgiftning och explosion!

1. Undvik hudkontakt med bensin.

2. Ät eller drick inte medan du tankar produkten. Om du har svalt bensin eller olja, eller om bensin eller olja har kommit i ögonen, sök då råd från en läkare omedelbart.

3. Stäng tanklocket omedelbart efter att du har fyllt på tanken. Se till att det är det ordentligt stängd.

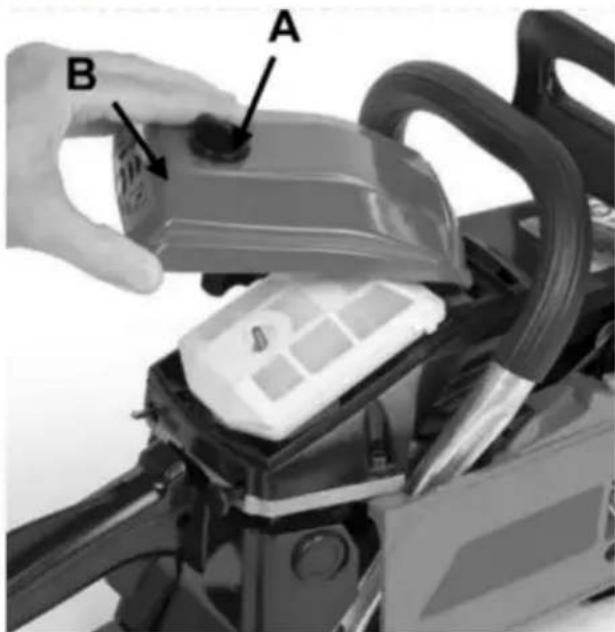

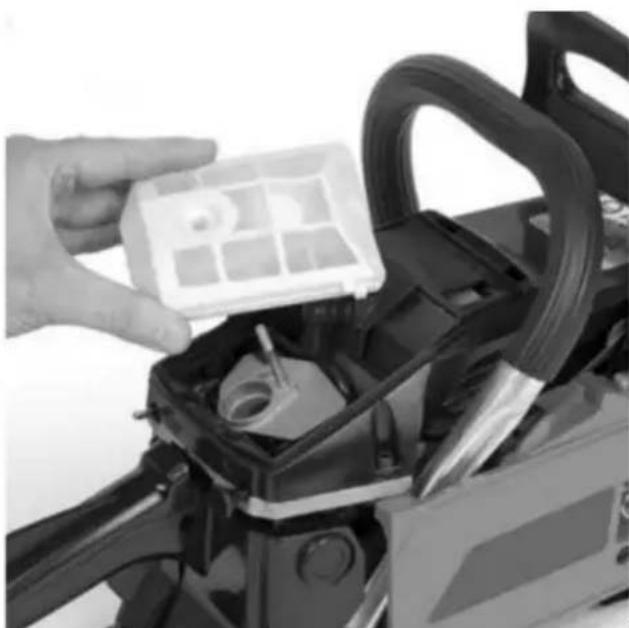

4. Använd aldrig produkten utan luftfilter.

5. Bränsleångtryck kan byggas upp inuti bränsletanken beroende på bränsle som används, väderförhållanden och tankavluftningssystem. Att minska risk för brännskador och andra personskador, ta försiktigt bort tanklocket för att tillåta eventuell tryckuppbyggnad att släppa långsamt.

6. Var medveten om brandrisker, explosions- och inandningsrisker.

7. Rök inte när du använder produkten, hanterar bränsle eller nära bränsle.

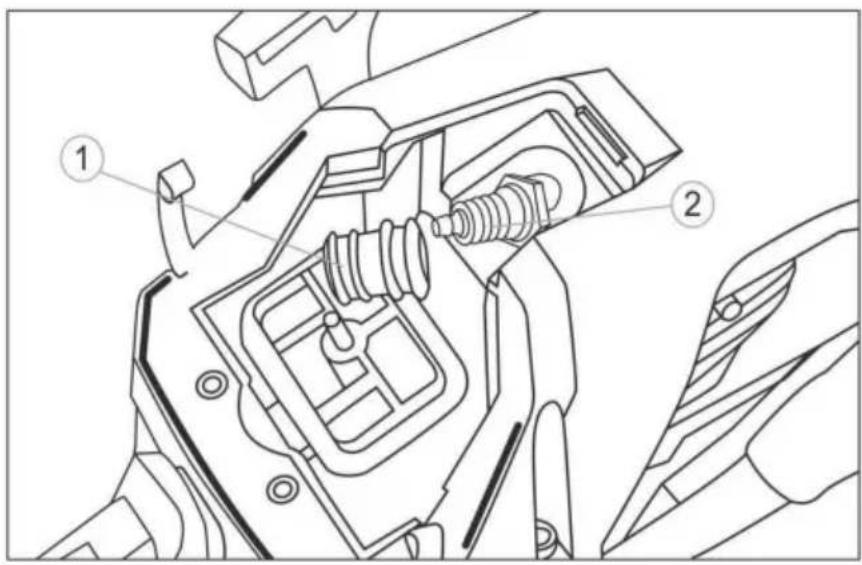

8. Se till att tändstiftskabeln är säkrad, en lös ledning kan orsaka elektriska ljusbågar som kan antända brännbara ångor och orsaka brand eller explosion.

14.Kontrollera regelbundet efter läckor från tanklocket och bränsleledningarna.

1. Var försiktig när du hanterar bränsle. För att undvika oavsiktliga bränder, flytta produkten minst 3 meter (10') från tankstället innan du startar motor.
2. Dra åt tanklocket ordentligt efter att ha fyllt på bränsletanken.
3. Använd inte produkten om den läcker bränsle. Ta inte bort bränslet tanklock medan motorn är igång.
4. Använd endast en godkänd behållare.
5. Förvara inte dunkar med bränsle eller fyll på bränsletanken på någon plats där det finr en panna, spis, vedeld, elektriska gnistor, svetsgnistor eller annat värme- eller eldkällor som kan antända bränslet.
6. Om bränslespill inträffar under tankning, använd en torr trasa för att torka upp spill och låt kvarvarande bränsle avdunsta innan du startar motorn igen.
7. Om du har spillt bränsle på dig själv eller på dina kläder, byt kläder och tvätta alla delar av din kropp som har kommit i kontakt med bränsle tidigare starta motorn igen.
8. Om bränsle antänds, släck elden med en torr pulverbrandsläckare.
   23.Om bränsletanken är tömd ska detta göras utomhus.

Vibrations- och brusreducering

För att minska påverkan av buller och vibrationer, begränsa tiden för drift, använd lågvibrations- och lågbrusdriftlägen samt bär personlig skyddsutrustning.

Ta hänsyn till följande punkter för att minimera vibrationer och buller exponeringsrisker:

1. Använd endast produkten enligt dess design och dessa instruktioner.
2. Se till att produkten är i gott skick och väl underhållen.
3. Använd korrekta tillbehör för produkten och se till att de är korrekta skick.
4. Håll hårt i handtagen/greppytan.
5. Underhåll denna produkt enligt dessa instruktioner och håll den väl smord (i förekommande fall).
6. Planera ditt arbetsschema för att sprida all användning av högvibrerande verktyg över en

längre tid.

1. Långvarig användning av produkten utsätter användaren för vibrationer som kan orsaka en rad tillstånd som kollektivt kallas hand-arm vibrationer syndrom (HAVS) t.ex. blir fingrarna vita; samt specifika sjukdomar såsom karpaltunnelsyndrom.

- För att minska denna risk när du använder produkten, använd alltid skyddshandskar och håll händerna varma.

- Symtomen på HAVS inkluderar valfri kombination av följande: Stickningar och domningar i fingrarna; Att inte kunna känna saker ordentligt; Förlust av styrka i händerna; Fingrarna blir vita (blancherar) och blir röda och smärtsamt vid återhämtning (särskilt i kyla och vätt, och förmodligen bara i tipsen först). Sök omedelbart läkare om sådana symtom finns erfaren.

Det europeiska direktivet om fysiska agens (vibrationer) har införts hjälpa till att minska handarm vibrationssyndrom skador på användare av produktens med vibrationsemission. Direktivet kräver att tillverkare och leverantörer

tillhandahålla vägledande vibrationstestresultat för att göra det möjligt för användare att informera sig beslut om hur lång tid en produkt kan användas säkert på en dag grund och val av verktyg.

Nödsituation

Bekanta dig med användningen av denna produkt med hjälp av denna instruktion manuell. Memorera säkerhetsanvisningarna och följ dem till punkt och pricka. Detta kommer att bidra till att förebygga risker och faror.

1. Var alltid uppmärksam när du använder denna produkt, så att du kan känna igen och hantera risker tidigt. Snabba ingrepp kan förhindra allvarliga skador och skador till egendom.

2. Stanna motorn och koppla loss tändstiftskontakten om det finns funktionsfel. Låt en kvalificerad fackman kontrollera produkten och repareras vid behov innan du använder den igen.

3. Vid brand stoppa motorn och koppla loss tändstiftskontakten. Vidta brandsläckningsåtgärder omedelbart om produktbrytaren är nr längre tillgänglig.

WARNING!

Använd aldrig vatten för att släcka en produkt som brinner. Brinnande bränsle måste släckas med speciella släckmedel! Vi rekommenderar att du håller en lämplig brandsläckare inom räckhåll i ditt arbetsområde!

Kvarstående risker

Även om du använder denna produkt i enlighet med alla säkerhetskrav, kvarstår potentiella risker för skador och skador. Följande faror kan uppstå i samband med denna produkts struktur och utformning: 1. Hälsofel till följd av vibrationsemission om produkten används under långa tidsperioder eller inte hanteras

och underhålls på ett korrekt sätt.

1. Skador och skador på egendom på grund av trasiga skärredskap eller plötsliga stötar av dolda föremål under användning.
2. Risk för person- och egendomsskador orsakade av flygande och utslungade föremål.
3. Brännskador vid vidrörning av heta ytor.

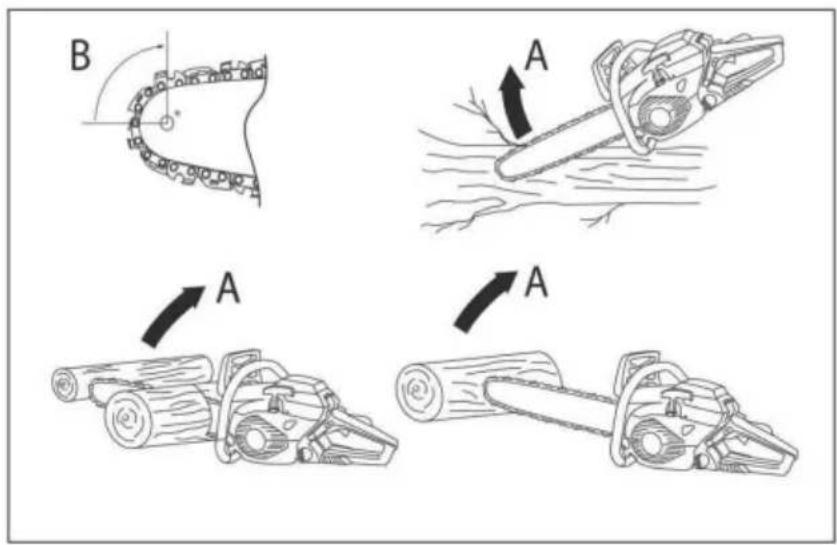

4. Bakslag.

Symboler

På produkten, klassificeringsetiketten och i dessa instruktioner hittar du bland annat följande symboler och förkortningar. Bekanta dig själv med dem för att minska risker som personskador och skador på egendom.

		Läs denna bruksanvisning noggrant innan använda verktyget för första gången och behåll dem under framtida referens.
		Varning!Läs bruksanvisningen före användning!
		VARNING!Särskilda säkerhetsåtgärder krävs vid arbete med apparaten.Läs och observera alla varningar.
		Bär hörselkåpor.
		Använd skyddsglasögon.
		Använd skyddshandskar.
		Startar motorn. Om du drar ut chokevredet (kl den bakre högra delen av det bakre handtaget) till punkten pilen kan du ställa in startläget enligt följande: • Första stegsläge – startläge när motorn är varmt.• Andra stegets läge – startläge när motorn är kall.Position: Uppe till höger på luftrenarlocket
40:1		Bränsletank; blandningsförhållande: 40 delar bensin till 1 del olja
		Bensin: ROZ 95/ROZ 98
		2-takts motorolja: ISO-L-EGD/JASO FD
		Öppen låga och rökning i närheten av apparaten är strängt förbjudet!
		Garanterad ljudeffektnivå för apparaten
		Föremål som kastas av produkten kan träffa användaren eller andra åskådare.Se alltid till att andra människor och husdjur håller sig på säkert avständ från produkten när den är i drift.I allmänhet får barn inte komma nära området där produkten finns.
		Försiktighet! Giftiga CO-ångor (kolmonoxidångor)!Använd inte apparaten i slutna rum!
		VARNING!Hår kan sugas in i apparaten!
		Varning – bensin är mycket brandfarligt!Explosionsrisk! Spill inte bränsle!
		Stäng av apparaten och ta bort tändstiftskontakten innan du utför något underhållsarbete!
		Uppmärksamhet! Risk för kvävning!
		OBS, heta delar. Håll ett säkert avstånd!
		Se upp för delar som slängs bort!Håll andra borta! Håll ett säkert avstånd!
		Fyll inte på E10!
		Häll i bensinblandningen här!

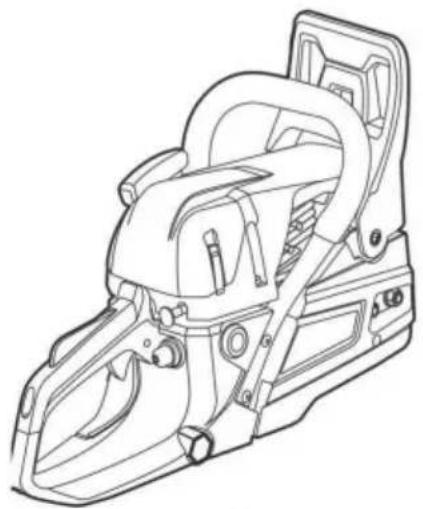

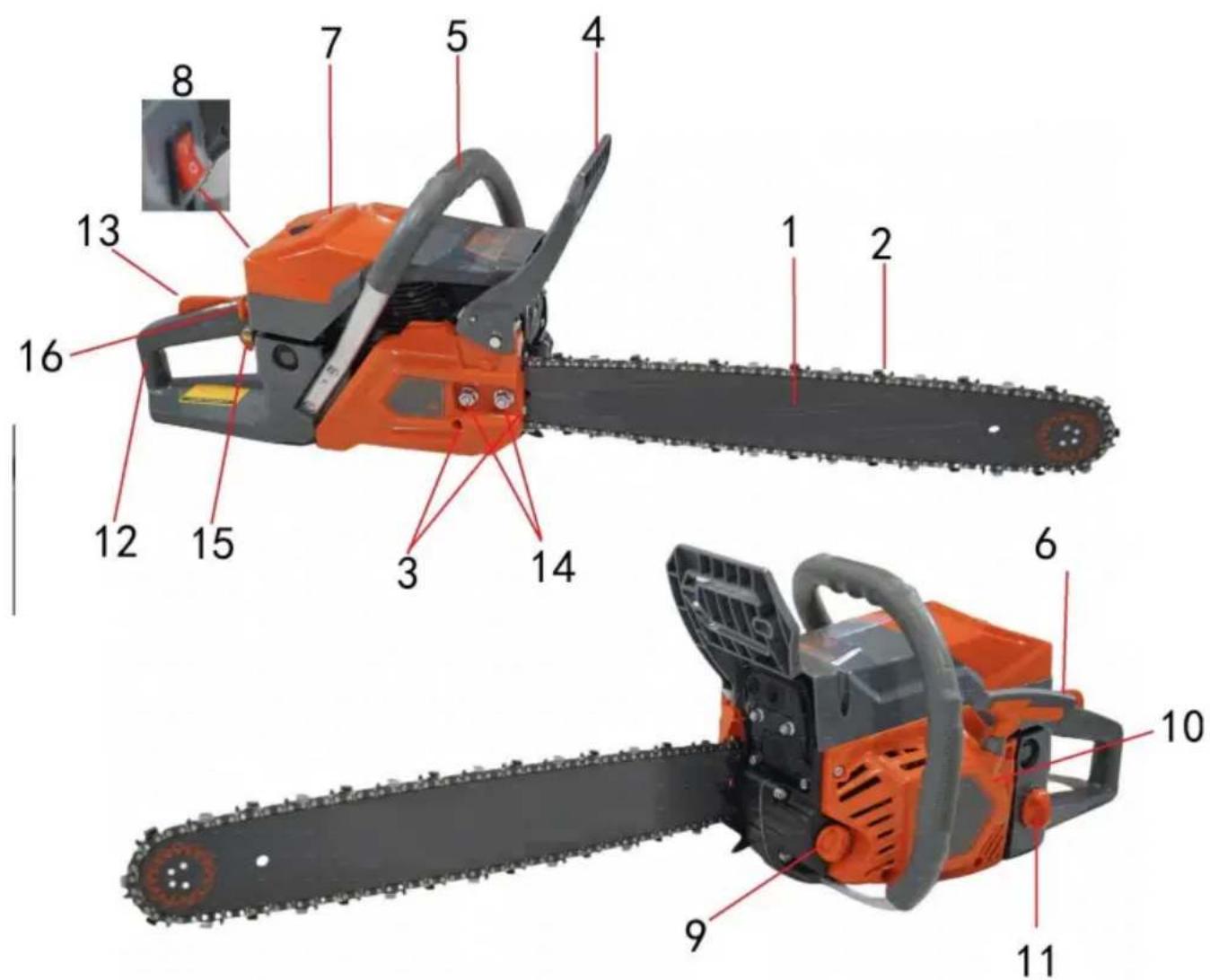

DELLISTA

1	Bensin motorsåg(såg och täck frånkedjebromsar)	8	Insexnyckel (4 mm/5 mm)
2		9Guide	Bar Slitsad skruvmejsel
3	Svärdsskida	10	Fil
4	Sågkedja	11	Sätt in tänderna
5	Behållare	12	Skruv (x2)
6	Multiverktyg	13	Öronpropp (x2)
7	Pluggnyckel

ON/STOP-brytare. ON/STOP-knappen ska användas för att stoppa motorn.

En viss grad av ljud från maskinen kan inte undvikas. Rutt bullriga arbete är att vara licensierad och begränsar för vissa perioder. Behåll viloperioder och de kan måste begränsa arbetstiden till ett minimum. För deras personliga skydd och skydd av personer som arbetar i närheten, en lämplig hörsel skydd ska bäras.

WARNING: Denna maskin producerar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan detta fält störa aktiva

eller passiva medicinska implantat. För att minska risken för allvarliga eller dödliga skador har rekommenderar personer med medicinska implantat att rådfråga sin läkare och tillverkaren av medicinska implantat innan du använder denna maskin.

- Använd inte en motorsåg med en hand. Allvarliga skador på operatören, hjälpare, åskådare eller någon kombination av dessa personer kan orsakas av enhandsoperation.

En motorsåg är avsedd för tvåhandsbruk.

- Kedjesågen får endast användas i ett välventilerat område utomhus.

- Använd inte sågen från en stege eller i ett träd, om du inte specifikt är det utbildad för att göra det.

Se till att kedjan inte kommer i kontakt med något föremål när du startar motor. Försök aldrig starta sågen när svärdet är i ett snitt.

- Tryck inte på sågen i slutet av snittet. Att applicera tryck kan göra att du tappar kontrollen när skärningen är klar.

- Stanna motorn innan du sätter ner sågen.

- Använd inte en motorsåg som är skadad, felaktigt justerad eller inte helt och säkert monterad. Byt alltid ut svärd, kedja, hand skydd, eller kedjebroms omedelbart om den blir skadad, trasig eller är annars borttagen.

- Håll ljuddämparen borta från kroppen och svärdet och kedjan täckt med en skida under transport.

- Säkra maskinen under transport.

• Undvik att vidröra roterande delar och använd skyddselement som avsetts.
• Se till att alla bultar och muttrar är åtdragna före varje start.
• Håll kablarna borta från värme, olja, vassa kanter eller rörliga delar.
• Bär personlig skyddsutrustning (PPE), inklusive skyddsglasögon, hjälm, öronproppar, handskar, speciella skor och åtsittande kläder.

- Använd alltid godkända hörselskydd.

- Kontrollera din hörsel regelbundet på grund av potentiella ljudskador från motorsåg.

- Håll kroppsdelar borta från kedjan när motorn är igång.

- Håll ett avständ på minst 10 meter mellan barn, åskådare, djur och arbetsområdet.

- Använd inte motorsågen om du är trött, sjuk, upprörd eller ligger under påverkan av alkohol, droger eller mediciner.

- Var fysiskt vältränad och mentalt alert när du använder motorsågen.

- Rådfråga din läkare om du har några hälsoproblem som kan påverka din förmåga att säkert hantera en motorsåg.

Hantera eller använd inte en motorsåg när du är trött, sjuk eller upprörd, eller om du har tagit alkohol, droger eller mediciner. Du måste må bra

fysisk kondition och mentalt pigg. Kedjesågsarbete är ansträngande. Om du har något tillstånd som kan förvärras av ansträngande arbete, kontrollera med din läkare innan du använder en motorsåg.

Planera noggrant din sågning i förväg. Börja inte klippa förrän du har ett fritt arbetsområde, säkert fotfäste och, om du fäller träd, a planerad reträttväg.

Håll alla delar av kroppen borta från sågkedjan när motorsågen är fungerar. Innan du startar motorsågen, se till att sågkedjan inte är det kontakta något. Ett ögonblick av ouppmärksamhet när du kör motorsågar kan orsaka intrassling av dina kläder eller din kropp med sågkedjan.

Håll alltid kedjesågen med höger hand på det bakre handtaget och din vänster hand på det främre handtaget. Håll i kedjesågen med en omvänd hand konfiguration ökar risken för personskador och bör aldrig vara det gjort.

OBS: För kedjesågar, utformade med svärdet på vänster sida,

hänvisning till "höger hand" och "vänster hand" positionering är reserverad.

Använd inte motorsågen med en hand! Allvarliga skador på

operatör, assistenter och andra kan bli resultatet av manövrering med en hand.

Motorsågen är designad för tvåhandsdrift. Börja arbeta först efter

frigör arbetsområdet från onödiga föremål.

Innan du startar enheten, se till att kedjan inte är i kontakt med

under sågtransport måste motorn stängas av med

svärd och kedja bakåtvänd. När du bär motorsågen, placera alltid den

täcka på stången.

WARNING: Koppla alltid bort tändstiftskabeln och placera kabeln där den sitter

kan inte komma i kontakt med tändstiftet för att förhindra oavsiktlig start vid installation,

transportera, justera eller göra reparationer förutom förgasarjusteringar.

Denna motorsåg för skogsservice är endast avsedd för sågning av ved.

Eftersom en kedjesåg är ett höghastighetsverktyg för träkapning, speciell säkerhet

försiktighetsåtgärder måste iakttas för att minska risken för olyckor. Slarvig eller

felaktig användning av detta verktyg kan orsaka allvarliga skador.

Hantera bränsle med försiktighet

- Rök inte när du hanterar bränsle eller när du använder sågen.

- Eliminera alla källor till gnistor eller lågor i de områden där bränsle blandas

eller hälls.

Det får inte förekomma rökning, öppen låga eller arbete som kan orsaka gnistor.

Låt motorn svalna innan du fyller på bränsle.

- Blanda och häll bränsle i ett utomhusområde på bar mark; förvara bränsle på en sval, torr,

välventilerad plats; och använd en godkänd, märkt behållare för alla

bränsleändamål.

Torka upp allt bränslespill innan du startar sågen.

- Flytta minst 10 fot (3 meter) från tankstället innan du startar motorn.

- Stäng av motorn och låt sågen svalna i ett obrännbart område, inte på torrt

löv, halm, papper, etc. Ta långsamt bort tanklocket och tanka enheten.

- Förvara enheten och bränslet på ett område där bränsleångor inte kan nå gnistor

eller öppna lågor från varmvattenberedare, elmotorer eller strömbrytare, ugnar,

etc.

Var särskilt försiktig när du trimmar buskar och plantor, eftersom deras elastiska grenar kan falla in i en kedja, träffa eller obalansera dig. När du klipper en gren som utsätts för extern belastning, akta dig för stöten efter att du tagit bort den ladda. Innan du sågar, kontrollera träet för främmande föremål som spikar. Vara se till att ta bort dem innan du skär. Använd endast enheten för dess avsedda ändamål. Sågen är endast avsedd för sågning av trä. Använd inte sågen till andra ändamål som inte anges här. Till exempel skärning av plast, murverk etc. Rengör och torka av handtagen före arbetet.

Klipp inte över axelnivå, böj dig för mycket och rör vid marken

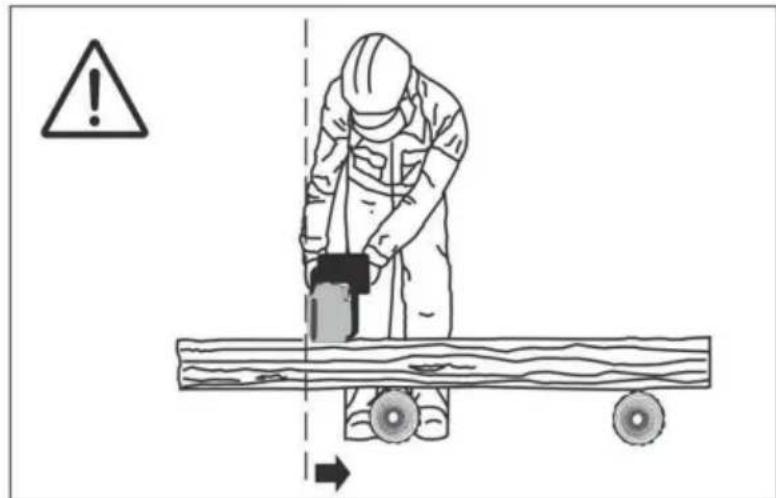

med sågkedja. Vid sågning av brädor och stockar är det nödvändigt att använda en pålitligt stativ (inramning). Låt inte den andra personen hålla i stocken medan såga och håll aldrig stocken med foten.

Arbeta inte i svagt ljus och i branta sluttningar.

Sågen ska styras på ett sådant sätt att ingen del av kroppen befinner sig i skärplan (Fig.1).

Nationella regler kan begränsa användningen av produkten.

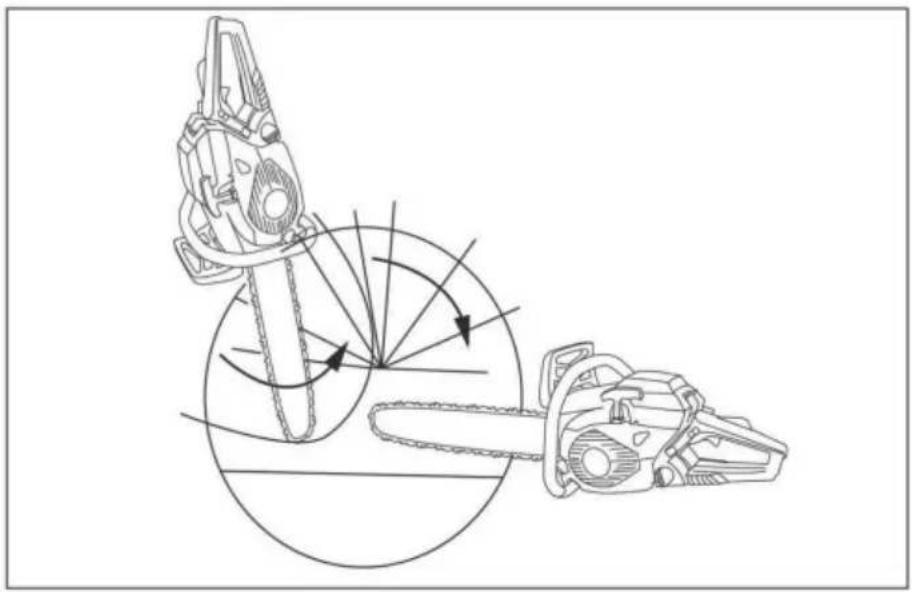

För att undvika bakslag

WARNING: Undvik kast som kan leda till skada. Kickback är svärdets bakåt-, uppåt- eller plötsliga framåtrörelse som inträffar när sågkedjan

nära den övre spetsen av svärdet kommer i kontakt med något föremål som en stock eller gren, ell när träet sluter sig och klämmer sågkedjan i snittet.

Att komma i kontakt med ett främmande föremål i träet kan också leda till att du förlorar kontrollen över motorsågen.

1. Såga med svärd i en plan vinkel.
2. Se till att kedjan är korrekt slipad.
3. Såga aldrig över axelhöjd.
4. Arbeta aldrig med svärdets spets.
5. Håll alltid produkten stadigt med båda händerna.
6. Använd alltid en låg kastkedja.
7. Applicera metalltänderna för hävstångseffekt.

8. Säkerställ korrekt kedjespänning.

9. Arbeta aldrig med en lös, vidsträckt eller kraftigt utsliten kedja.

10. Klipp endast med motorn vid höga varvtal.

11. Låt inte svärdets nos komma i kontakt med en stock, gren eller någon annan hinder som kan träffas när du använder produkten.

12. Följ tillverkarens slip- och underhållsinstruktioner för sågen kedja.

13. Använd endast ersättningssvärd och sågkedjor som specificeras av tillverkare eller motsvarande ersättningar.

Använd aldrig motorsåg som hyvel.

Vara försiktig! Det finns risk för studs när man arbetar med en motorsåg.

En rebound orsakar förlust av kontroll över motorsågen och kan orsaka allvarliga eller till och med dödlig skada. Studsa med rotation och studs på grund av störning representerar huvudet fara vid arbete med motorsågar och är den främsta orsaken till de flesta olyckor.

En studs uppstår när sågbladets främre eller övre del (särskilt den övre

fjärdedel) vidrör trädet eller andra hårda föremål, och även när hugget i trädet

stänger och kilar kedjan. Frontkontakt med sågbladets övre del

kan orsaka en blixtsnabb reaktion, där verktyget studsar upp och tillbaka till

operatör. Att kedjan fastnar i botten av svärdet trycker på

motorsåg ur operatören. Fastklämning av kedjan i toppen av svärdet

skjuter tillbaka enheten till operatören. Någon av dessa effekter resulterar i förlust av kontroll över sågen och allvarlig skada (Fig.2).

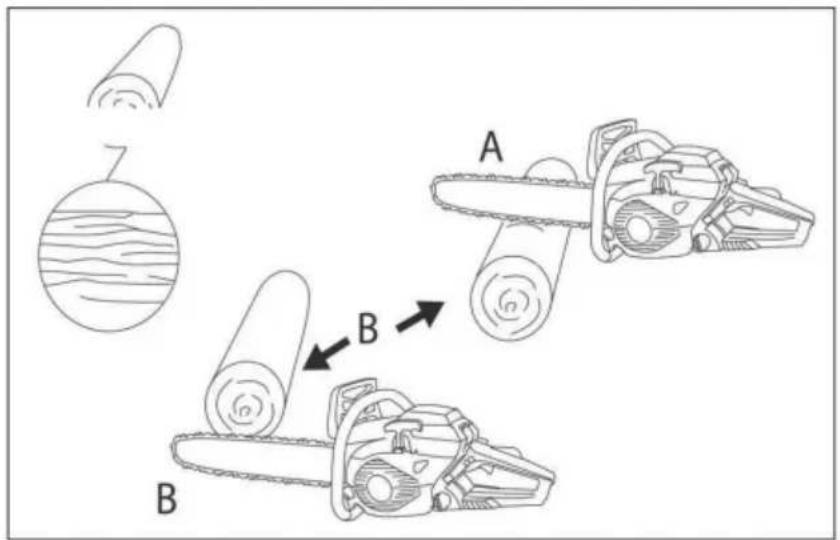

B A A A

(Fig.2)

Använd inte motorsågen med luftfiltret borttaget eller luftfilterkåpan tas bort. Undvik giftiga effekter av giftiga gaser! Avgaser innehåller

kolmonoxid (CO) och andra gaser som är farliga för hälsa och liv. Använd inte enheten inomhus. Om du under arbetet har upplevt symtom på förgiftning, måste du hämta andan i frisk luft och söka medicinsk hjälp. När du är klar, töm bränsleblandningen från tanken.

WARNING!

Töm inte bränsleblandningen i avloppet eller till marken. Det måste det vara hålls i speciella behållare för bränsle.

Det är nödvändigt att inte bara följa de allmänna säkerhetskraven som anges i detta avsnitt, men även de särskilda anvisningar som finns i andra avsnitt.

Underlåtenhet att följa säkerhetsanvisningarna kan skapa en fara för miljön,

skada verktyget, och även medföra farliga konsekvenser för människors hälsa och liv.

Underlåtenhet att följa säkerhetsinstruktionerna upphäver garantin för skador.

Kläder och personlig skyddsutrustning (PPE)

1. Fäst långt hår så att de är över axelnivån.
2. Bär inte löst sittande kläder eller smycken eftersom de kan dras in i motor, fånga kedjan eller undervegetation.

3. Använd följande skyddskläder och personlig skyddsutrustning (PPE) vid användning av produkten: •
   hjälm med visir och nackskydd; •
   hörselskydd; •
   dammmask;

4. handskar med godkänt sågskydd; •
   skyddsbyxor med godkänt sågskydd; • halksäkra
   tåhättasstövlar i stål med godkänt sågskydd.

FÖRSIKTIGHETSÅTGÄRDER

Följ reglerna för att undvika personskador: • Under drift blir vissa delar av enheten mycket varma. Rör inte INNAN de har svalnat helt. • Placera inte brännbara föremål på eller nära enheten. • Transportera, reparera eller serva inte denna produkt med bränsleblandning i tanken. • Använd inte din motorsåg om den är skadad på något sätt. • Använd inte maskinen i potentiellt explosiva miljöer eller i närvaro av öppna lågor.

- Använd inte din motorsåg i en miljö som inte uppfyller kraven kraven i denna handbok. • Låt inte någon använda verktyget utan korrekt instruktion. • Använd inte maskinen utan de skyddsanordningar som anges i design. • Bär nödvändig personlig skyddsutrustning när du använder enhet.

- Lämna inte maskinen igång utan uppsikt. • Använd inte maskinen nära andra människor eller djur.

- För nödåtgårdsplaner och -procedurer, och onormala och uppmärksamma situationer stäng omedelbart av maskinen och kontakta ett servicecenter.

STRUKTUR

1	Svärd	2	Kedja
3	Kedjespännarskruv	4	Kedjebroms
5	Främre handtag	6	Starthandtag
7	Luftfilterkåpa	8	Slå på/av
9	Oljetanklock	10	Startskydd
11	Bränsletanklock	12	Bakre handtag
13	Gasspjällslås	14	Stångskyddsmutter
15	Motorströmbrytare	16	Luftklaffspak

TEKNISKA EGENSKAPER

Modell/artikel	4000	5200 6200	5800
Maximal effekt (kW)	1.3	1.8	2.0	2.7
Motorvolym (cm3)	39,59	51,5	54,53	61,49
Tankvolym för smörjning (ml)	210	260automatisk keja		260
Bränsletankvolym (ml)	310	550	550	550
Stångens längd (cm)	14in/35cm 18in/45cm 20in/50cm		20in/50cm
Kedjestigning (tum)	3/8	0,325
Motortyp	2-takt, luftkyld
Typ av bränsle	bensinblandning (vanlig bensin)och olja för 2-takt, luftkyld

Förberedelse för drift

Uppackning:

Vid köptillfället skickas din motorsåg till dig i kartongfrakt

låda med speciella skyddsfunktioner inuti för att skydda den under transport.

För att ta bort verktyget från kartongen, ta bort packtejpen, öppna kartongen och ta försiktigt bort tillbehören.

WARNING!

Kontrollera alltid produktens kompletta set och tekniska skick

efter uppackning och transport.

Behåll förpackningsmaterialet ifall du behöver transportera enheten.

Monteringskrav

Innan du startar din motorsåg för första gången måste du montera svärdet och

kedja, justera kedjan, fyll bränsletanken med bränsle och fyll på olja för att smörja kedjan.

Varning! STARTA inte motorsågen förrän den är helt klar för användning.

Läs denna bruksanvisning noggrant innan du använder maskinen. Var särskilt uppmärksam på säkerhetsåtgärder. Denna manual är en referens- och bruksanvisning och

ger allmän information om montering, drift och underhåll av motorsåg.

Drivsvärd och sågkedja monteras.

WARNING!

Bär alltid skyddshandskar när du arbetar med kedjan.

1. Se till att enheten är avstängd. Placera sågen på en plan yta.

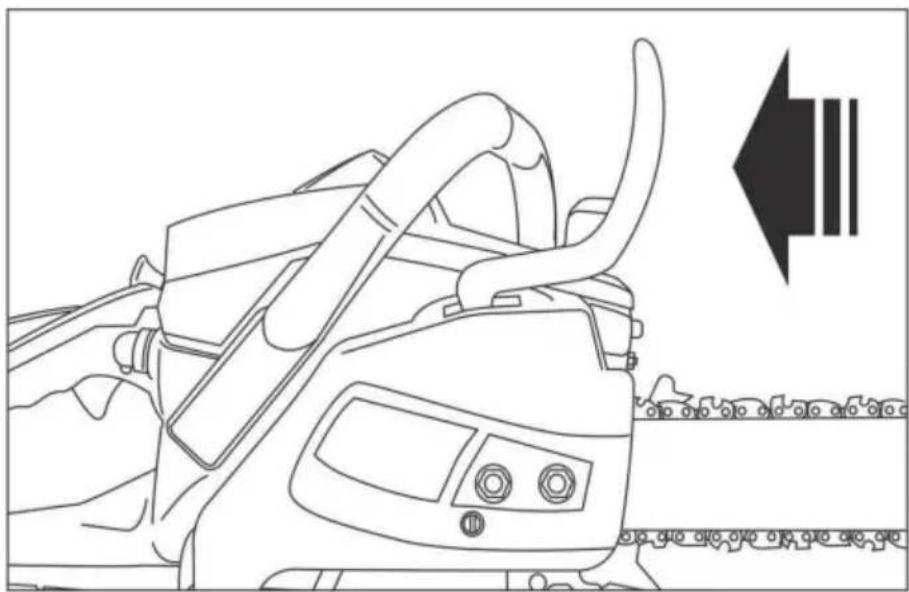

2. Flytta kedjebromsskyddet till arbetsläge genom att dra spaken mot
   du. Se till att kedjan roterar runt svärdet (fig.4).
3. Skruva loss de två muttrarna (A) som håller fast svärdet och kedjeskyddet. Ta bort
   skyddskåpa tillsammans med kedjebromsskölden (B) (fig.5).

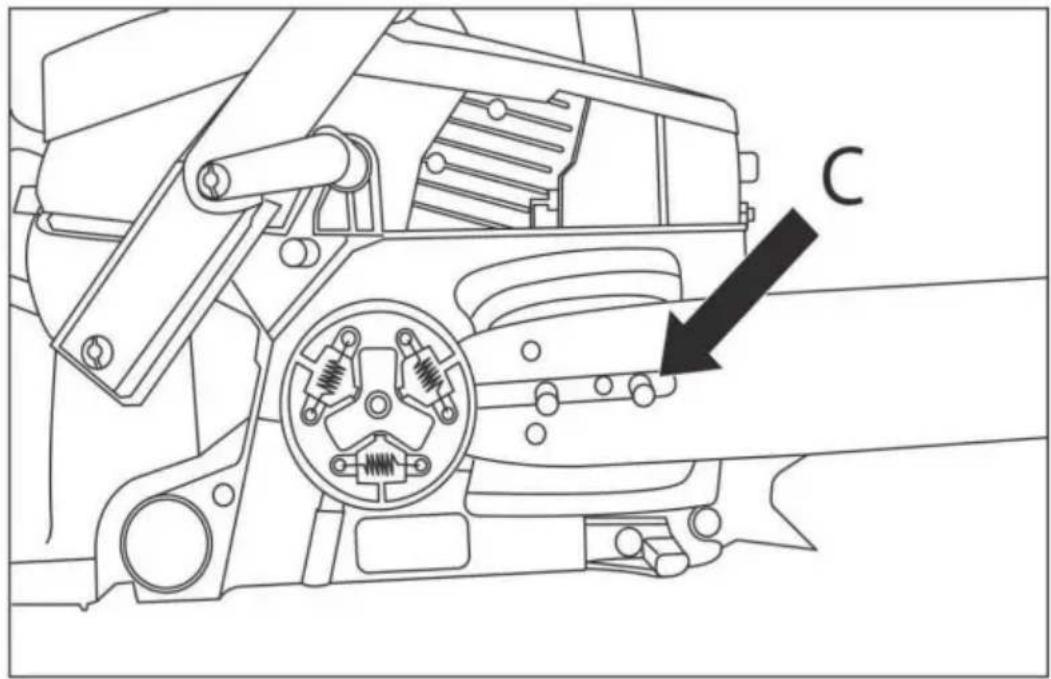

1. Installera stången så att stångens spår är i linje med båda bultarna (C) (fig. 6).

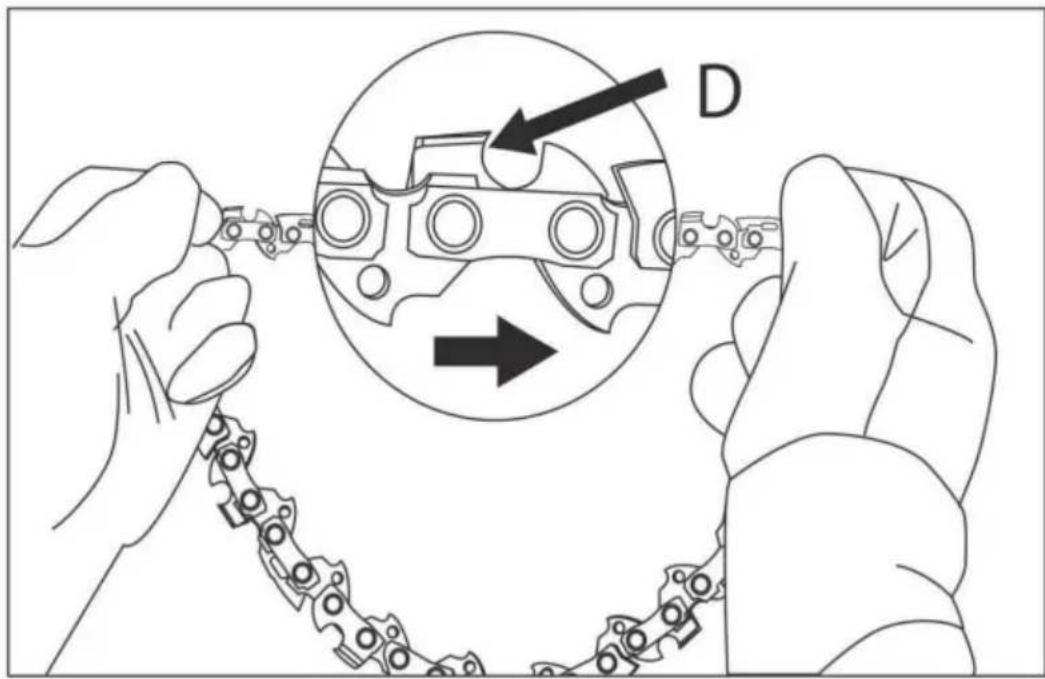

2. Sprid ut kedjan i en cirkel med skärkanterna (D) i linje med markeringarna på motorsågsskyd och svärdet (fig. 7).

C

(fig. 6).

D

(fig. 7)

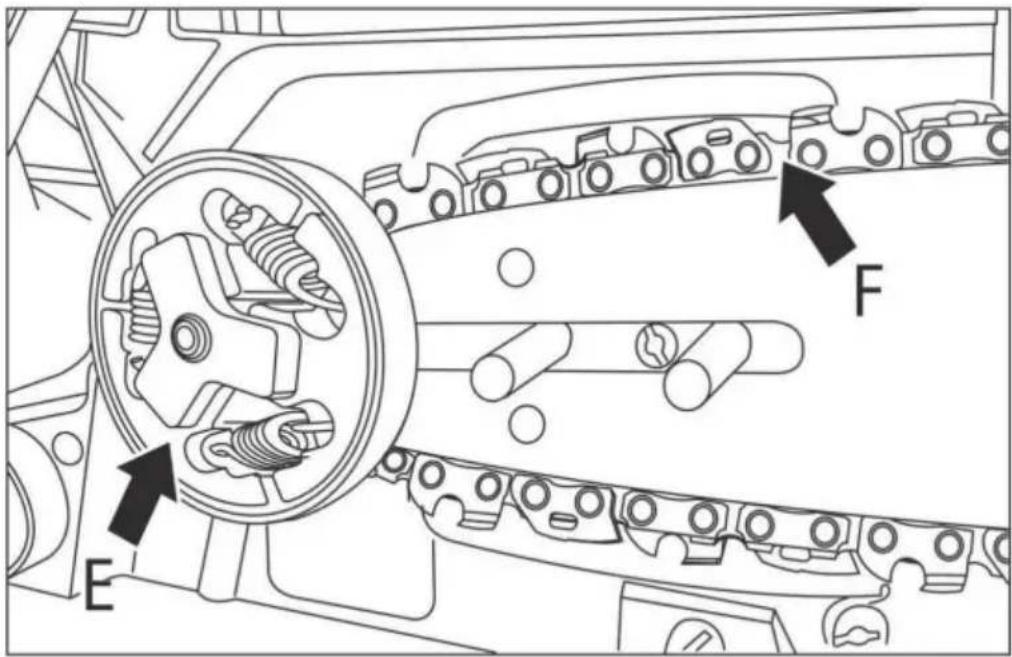

1. Kör kedjan bakom drivkedjehjulet (E). Kontrollera om kedjelänkarna är väl placerad mellan kedjehjulets tänder.
2. Sätt in länkarna i stångspåret (F) på periferin (fig. 8).

1. Vrid kedjan för att se till att kedjetänderna griper in i kedjehjulets tänder. 9. Byt u kedjeskyddet och kedjebromsskölden så att bultarna passar i de avsedda hålen och kedjespännstiftet passar i det nedre hålet i svärdet (fig. 9).

1. Montera båda muttrarna, dra åt dem för hand och följ sedan instruktionerna för att justera kedjespänningen. När kedjan har nätt rätt spänning, dra åt muttrarna helt.

Justering av kedjans spänning

WARNING!

Bär alltid skyddshandskar när du arbetar med kedjan.

Korrekt kedjespänning är extremt viktigt och bör kontrolleras båda innan start och periodvis under drift. Att ta sig tid att justera kedjan kommer förbättra din prestanda och förläng livslängden på din såg.

WARNING!

En ny kedja hänger snabbt och kräver spänning efter 5 till 8 snitt.

Detta är vanligt med nya kedjor och spännintervallet ökar

över tid.

Kugghjulet, däcket, kedjan och vevaxeln slits mycket snabbare om kedjan är för löst eller för hårt. Titta på fig. 10, som visar rätt spänning för en kylkedja (A), en varm kedja (B) och en kedja vars spänning måste justeras (C).

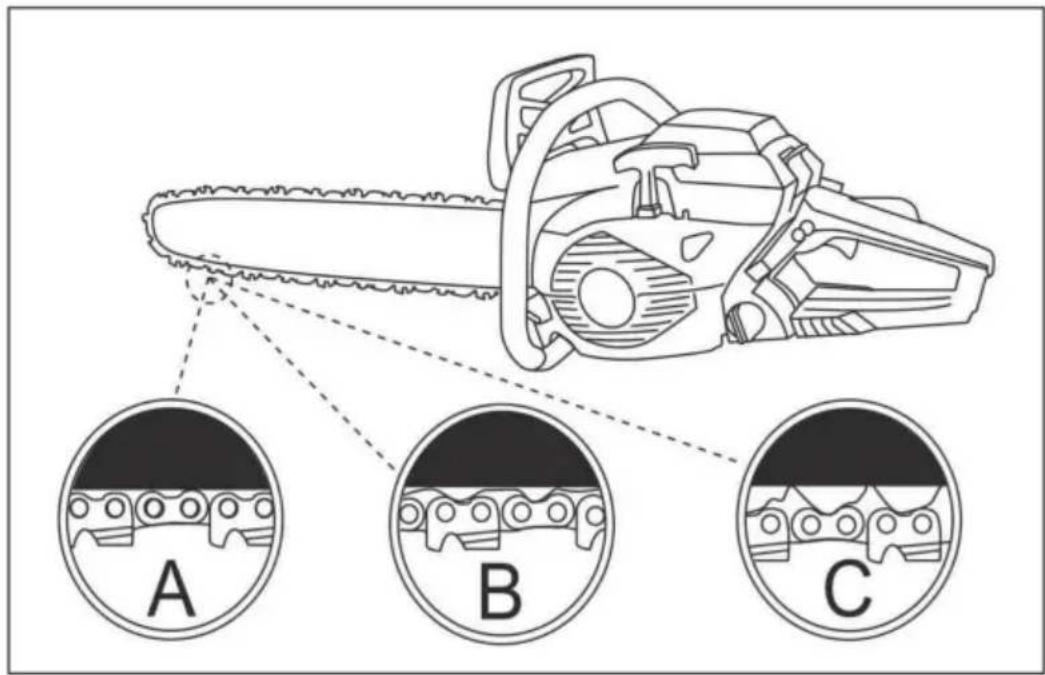

A B C

(fig. 10)

Kedjespänningsjusteringsprocedur

1. Lossa däckmuttrarna (skyddskåpa med bromssköld) och vrid justeringen skruva (D) medurs för att spänna kedjan. Vrid justerskruven (D)

moturs för att minska kedjespänningen. Se till att kedjan är hela vägen runt stången (fig. 11).

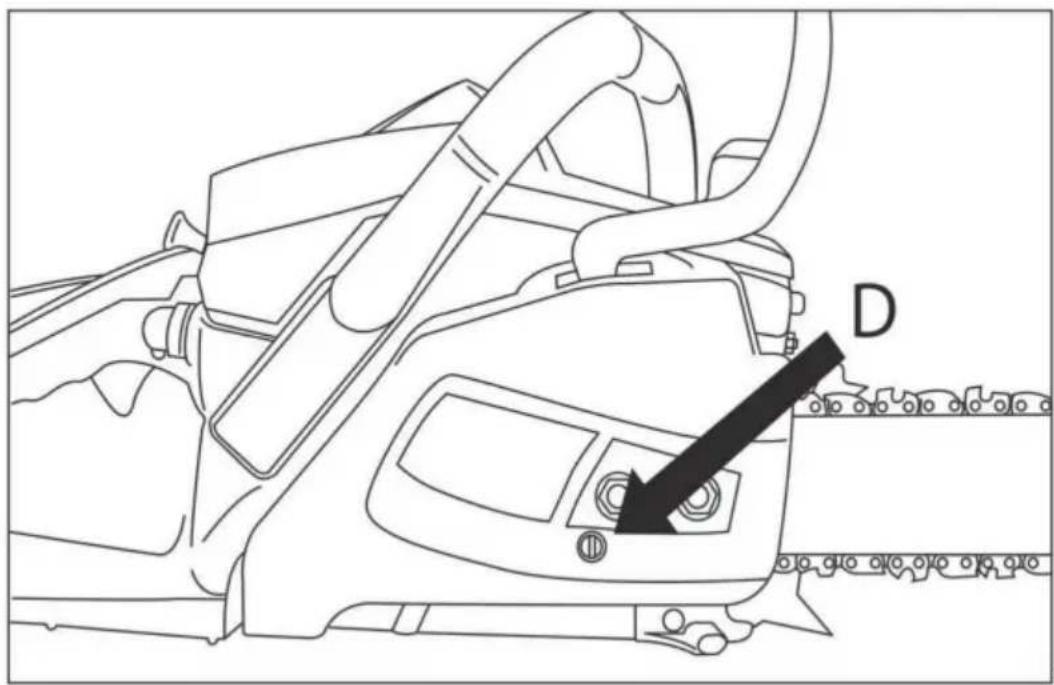

1. Efter justering av kedjan, dra åt muttrarna som håller fast svärdet (skyddskåpa

tillsammans med bromsskölden) ordentligt. Kedjan anses vara korrekt spänd om du kan flytta den över stängen för hand med liten ansträngning. Kedjan ska sitta bra på sågbladets undersida och dras för hand bort från bladet av ca 2-4 mm.

D

(fig. 11).

OBS: Om kedjan har svårt att röra sig på svärdet eller stannar, är den för åtdragen. Lossa på spänningen.

Kontrollerar kedjebromsen

Din motorsåg har en kedjebroms som minskar risken för skador om sågen studsar. Säkerhetsanordningen utlöses vid tryck på bromsen skydda. När operatörens hand träffar skölden stannar kedjan skarpt.

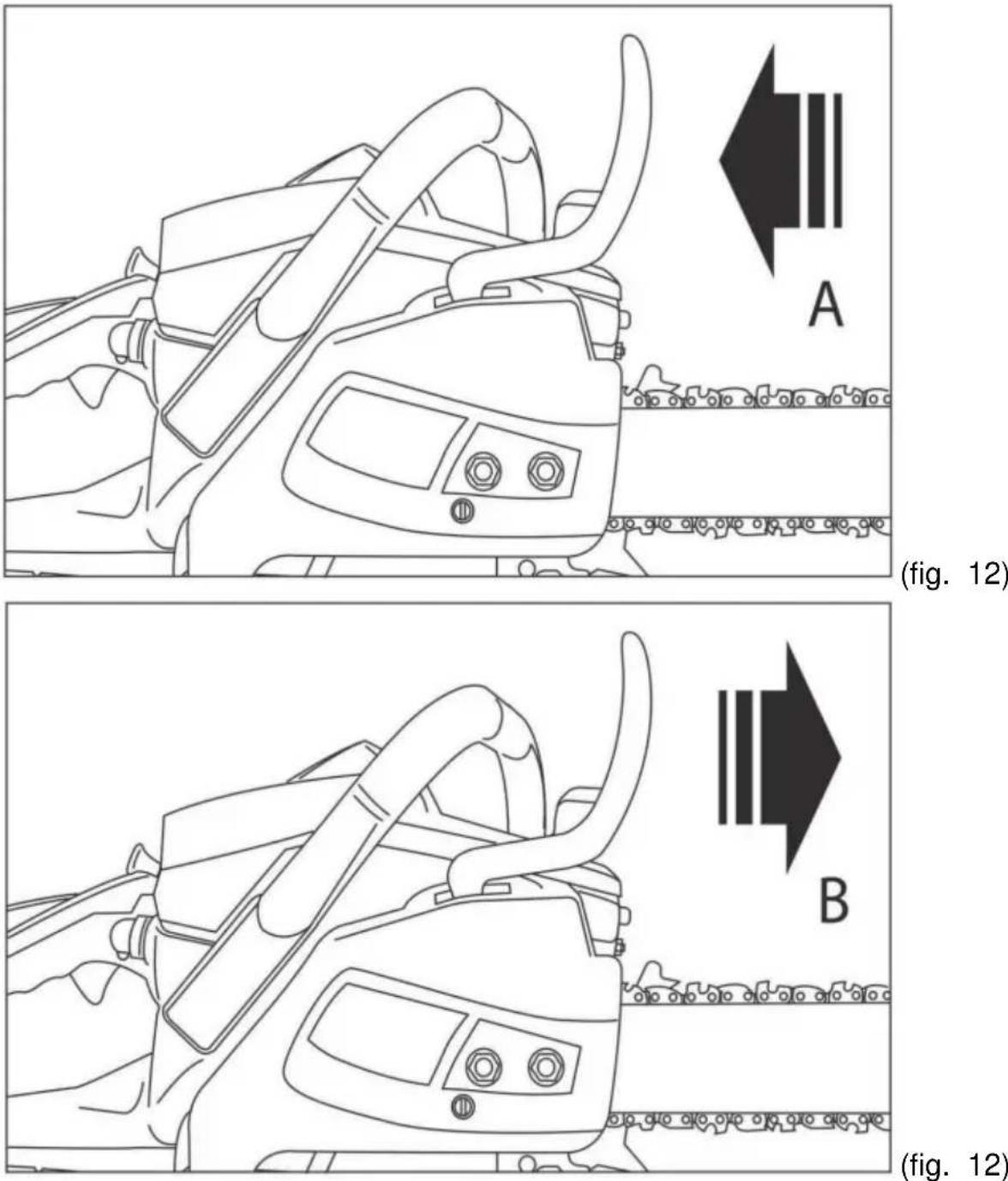

Kedjebromsen har två lägen:

1. Bromsen är avstängd (kedjan kan röra sig) när bromsskölden dras tillbaka (A) (fig. 12).

2. 1. Bromsen är på (kedjan kan inte röra sig) med bromsskyddet pekande framåt (B). I detta fall bör kedjan inte röra sig på svärdet (fig. 12).

För att kontrollera kedjebromsen:

1. Placera sågen på ett plant underlag och stäng av kedjebromsen. Kedjan ska
   inte komma i kontakt med någonting.
2. Starta motorsågen genom att trycka på gasspärrnyckeln och gasnyckeln.
3. Tryck på kedjebromsströmställaren. Kedjan ska stanna snabbt. Släpp

gasnyckel.VARNING!

Bromsskölden måste vara i gott skick och måste göra ett tydligt klick när man flyttar från en position till en annan. Använd inte

enheten om bromsskölden inte kan flyttas till något av lägena eller om kedjan stannar inte när bromsen ansätts. Ta enheten till ett servicecenter för reparera.

Motorsågens olja byter

WARNING!

Använd aldrig använd olja! Spillolja är skadligt för miljön och kan

resultera i skada.

Kedjesågsolja ska användas för att smörja sågkedjan och svärdet. Använd olja som

innehåller tillsatser för att minska friktion och slitage och för att förhindra att harts ansamlas på bar och kedja.

WARNING!

Innan du fyller på oljetanken, se till att motorsågen är avstängd.

För att fylla oljetanken:

1. Se till att rengöra ytan runt oljetanklocket för att förhindra att smuts tränger in inuti.
2. Skruva av oljetanklocket och håll i motorsågsolja (260 ml tankkapacitet).
3. Skruva på oljetanklocket igen.

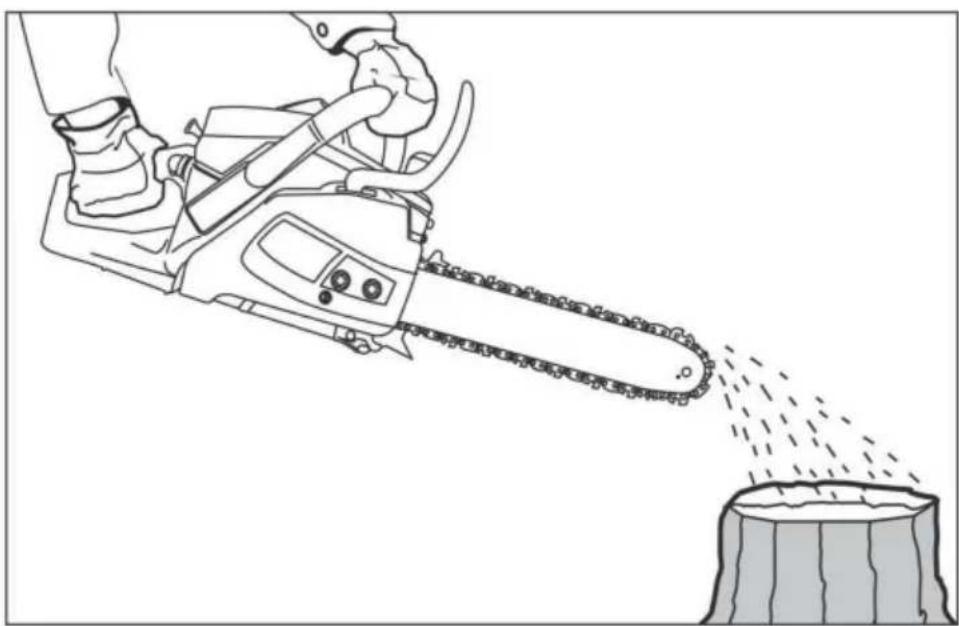

4. Kontrollera oljetillförseln innan du börjar: slå på motorsågen och håll den över lämpliga sängkläder. Om den är tillräckligt smord, bildas ett lätt spår av droppande olja (fig. 13).

Kontrollera alltid oljenivån. Använd inte motorsågen om det finns

otillräcklig olja för att smörja kedjan.

Korrekt smörjning är avgörande för att minska kedjans och svärdfriktionen. Att driva en kedja såg med otillräcklig smörjning minskar prestanda och livslängd och orsakar

snabbt slitage på kedja och svärd på grund av överhettning. Denna motorsåg är utrustad med en automatiskt smörjsystem som ger den nödvändiga mängden smörjning till

stången och kedjan. När motorns varvtal ökar ökar också oljetillförseln till stången.

Motorsågsbränsleblandning

För bästa resultat använd AI-92 bensin av standardkvalitet utan tillsatser blandade med specialolja för 2-taktsmotorer i den proportion som anges på oljepaketet. De

rekommenderat blandningsförhållande är 1:40, såvida detta inte skiljer sig från oljetillverkarens rekommendation. Blanda bränsle och 2-taktsolja i en speciell behållare tills en homogen blandning erhålls.

WARNING!

Fyll inte din motorsåg med ren bensin. Detta kommer att få motorn att funktionsfel och kommer att ogiltigförklara tillverkarens garanti på produkten.

Det rekommenderas inte att använda en bränsleblandning som har lagrats i mer än 30 dagar.

ANVÄNDNINGSPROCEDUR

Innan arbetet påbörjas, kontrollera arbetsområdet och avlägsna främmande föremål som kan orsaka skada eller skada utrustningen.

Använd verktyget endast under dagsljus eller under goda ljusförhållanden.

Var försiktig och använd sunt förnuft när du använder sågen. Om en

onormal situation uppstår, stäng av motorsågen omedelbart och kontakta en auktoriserat servicecenter.

Startar motorn

1. Gör en bra pelare och lägg motorsågen på marken så att kedjan inte gör det

röra något.

1. Håll i det främre handtaget med en hand och ta motorsågen till marken. Hålla det bakre handtaget genom att trampa på det.

2. Ställ tändningslåset i läge "på".

3. Dra luftspjällsspaken mot dig tills den låser sig, luftspjället stängs.

4. Dra långsamt i starchandtaget tills du känner motständ, dra sedan i kabeln med en stadig och stadig rörelse till ett avständ av högst 50-60 cm. Upprepa proceduren flera gånger tills motorn startar.

5. Tryck på gasspärren och gasnyckeln, förgasarens luftspjäll öppnas automatiskt återgår spjällspaken till sitt ursprungliga läge.

WARNING! Låt inte kabeln dras hela vägen ut innan startrullen har stannat. Detta gör att startmotorn går sönder och är täcks inte av garantin.

Stanna motorn

1. Släpp gasspärrnyckeln och gasnyckeln för att låta motorn gå på tomgång.

2. För att stoppa motorn, flytta omkopplaren till läget "av".

OBS: För att stoppa motorn i en nödsituation, aktivera kedjebromsen och flytta växla till "av"-läget.

Klippning

Små träd upp till 15 cm diameter kapas vanligtvis av med ett enda hugg. På större träd måste en förkapning göras. Skåran bestämmer i vilken riktning

träd kommer att falla.

WARNING!

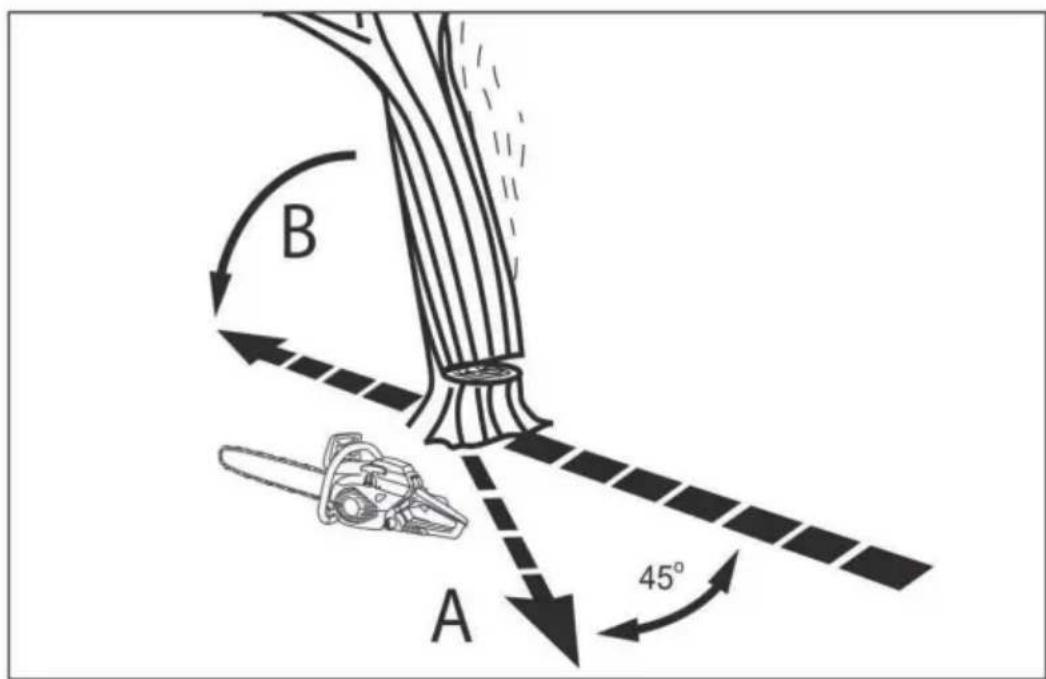

Markera din flyktväg (A) i förväg och rensa den från möjliga

hinder innan du börjar klippa. Utrymningsvägen måste vara i riktningen motsatt riktningen i vilken trädet förväntas falla (B) (fig. 14).

B A 45°

(bild 14)

WARNING! Vid fällning av ett träd i en sluttning måste operatören stå högre upp på sluttningen då fällningsträdet kan rulla ner.

OBS: Fallriktningen bestäms av skåran. Innan du gör snitten, bedöm fördelningen av de stora grenarna, kronans tyngdpunkt och trädets naturliga lutning för att bestämma riktningen för trädfällningen.

WARNING! Fäll inte ett träd i höga eller växlande vindar och om det finns risk för egendomsskada. Fäll inte ett träd om det finns risk för skador på

ledningar. Samordna avverkning med kraftverk och proffs.

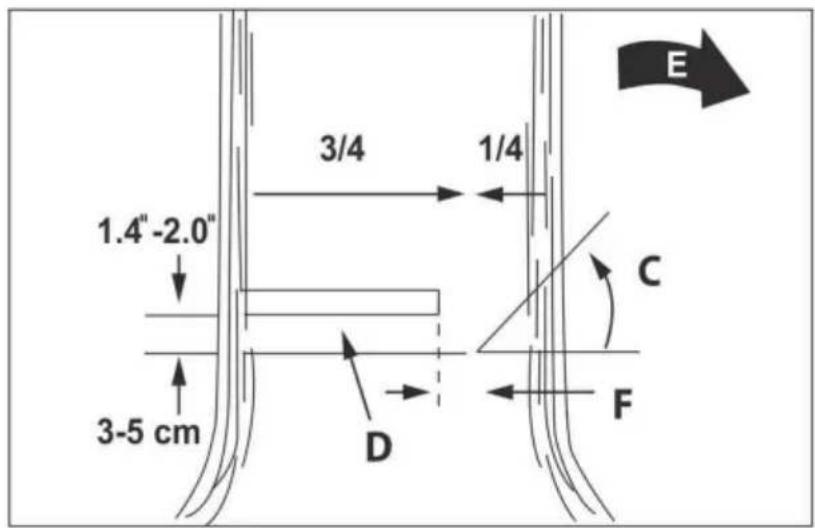

Att fälla ett träd

Att fälla ett träd består vanligtvis av två grundläggande operationer: hacka (C) och göra final cut (D). Starta skåran (C) på den sida av trädet som är i den avsedda fallriktning (E). Se till att skåran inte går för djupt in i stammen.

Skåran (C) måste göras så att en tillräckligt tjock och stark del av stammen (F) lämnas oskuren. Skåran måste vara tillräckligt bred för att helt styra fallet trädet vid fällning. Varning! Gå inte framför ett träd som redan har varit hackad. Det slutliga snittet (D) görs på baksidan av trädet 3-5 cm ovanför den horisontella basen av skåran (C) (fig. 15).

1.4"-2.0" 3-5 cm 3/4 1/4 C D F E

(fig. 15)

Kapa aldrig stammen hela vägen ner. Lämna alltid en tillräckligt tjock och stark del av stammen (F) oskuren.

Denna oklippta del hindrar trädet från att falla i förtid och styr det när det faller. Om du kapar stammen hela vägen ner kommer du att tappa kontrollen över fallriktningen. Placera en kil eller spak i snittet innan trädet blir instabilt och börjar röra på sig. På så sätt kommer du att förhindra att stången fastnar i snittet om du missbedömt fallriktningen. Innan du fäller trädet, se till att ingen är inne trädets fallområde.

WARNING!

Innan du gör det sista snittet, se alltid till att det inte finns några djur eller

eventuella föremål i arbetsområdet.

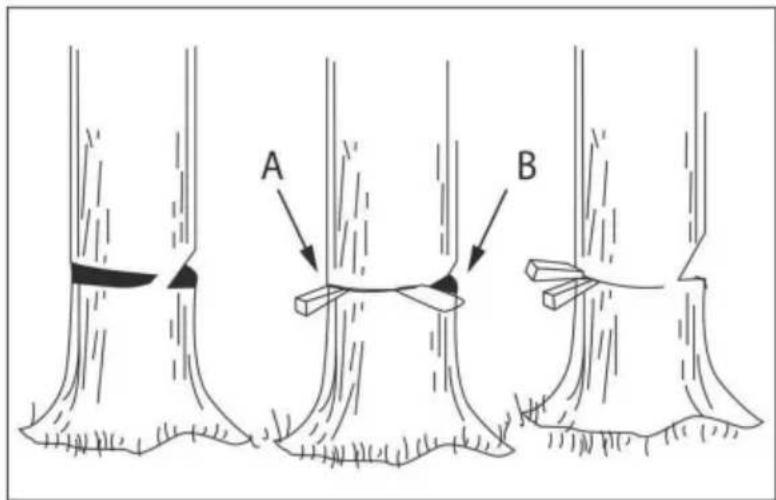

Final Cut

Använd trä- eller plastkilar (A) för att förhindra att svärdet eller kedjan (B) fastnar i snittet. Kilarna styr även avverkningen (fig. 16).

A B

(fig. 16)

När stammens diameter är större än stångens längd görs två snitt, som visas i (fig.17).

Under det sista snittet, om motorsågen närmar sig den oklippta delen av stammen kommer trädet att börja falla.

A

När trädet börjar falla, ta bort motorsågen från snittet, stoppa motorn, placera motorsågen på marken och lämna området för den avsedda utrymningsvägen. Utför alla åtgärder snabbt, utan dröjsmål.

Grenbeskärning

WARNING!

Trimma inte grenar när du står på stammen. Det kan resultera i allvarlig skada.

Grenar skärs från det fallna trädet. Klipp inte grenar som stödjer stammen och se till att den inte rullar iväg (A) tills du har klippt av stammen (fig.18).

Grenar som utsätts för externa belastningar bör kapas nedifrån och upp för att förhindra motorsåg från att fastna.

Tvärsågning

Sågningen görs tvärs över träfibrerna. Se till när du arbetar i en sluttning att du är i en stabil position och att du står på den högre sidan av lutning i förhållande till stammen.

Se till att stammen vilar på sina stöd och att änden som ska sågas av är inte på marken. Se till att kedjan inte löper i marken, eftersom detta kommer att orsaka snabbt slitage på kedjan.

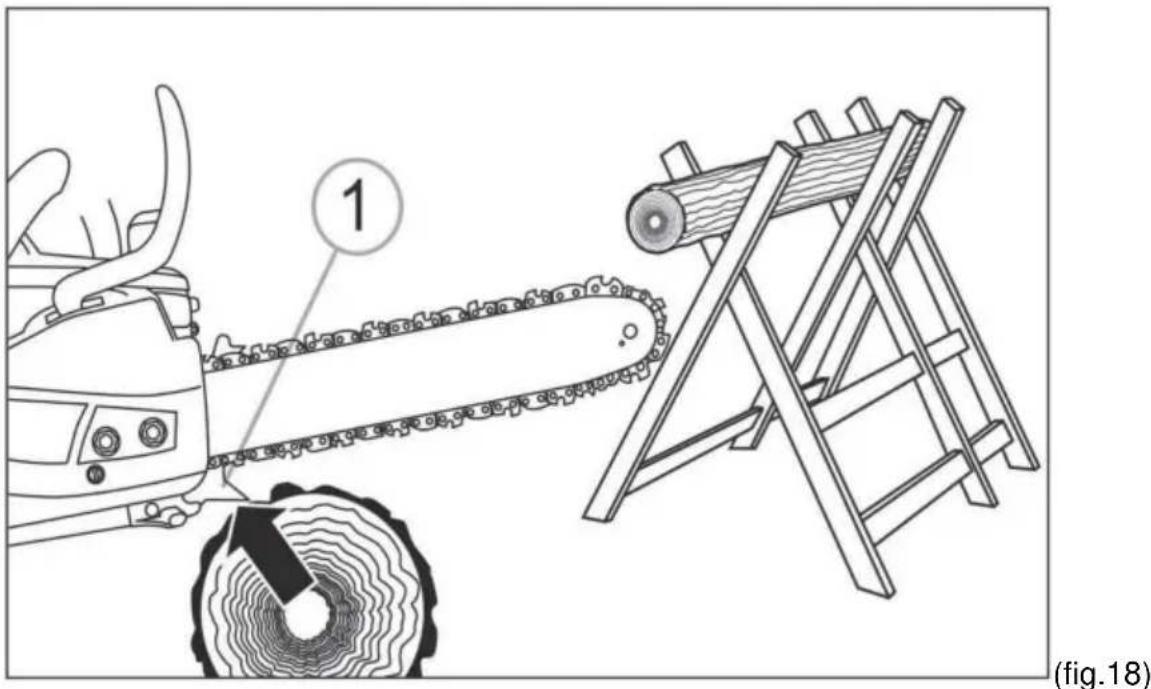

För kapsågning måste kuggstoppet 1 (fig. 19) ställas in på stocken för att sågade av.

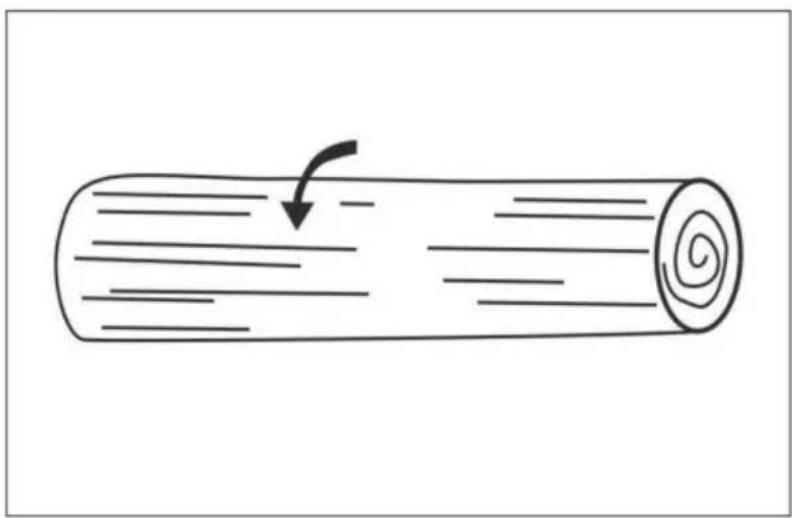

1. Om stocken stöds längs hela sin längd, kör motorsågen uppifrån och upp botten samtidigt som du ser till att kedjan inte rinner ner i marken (fig. 20).

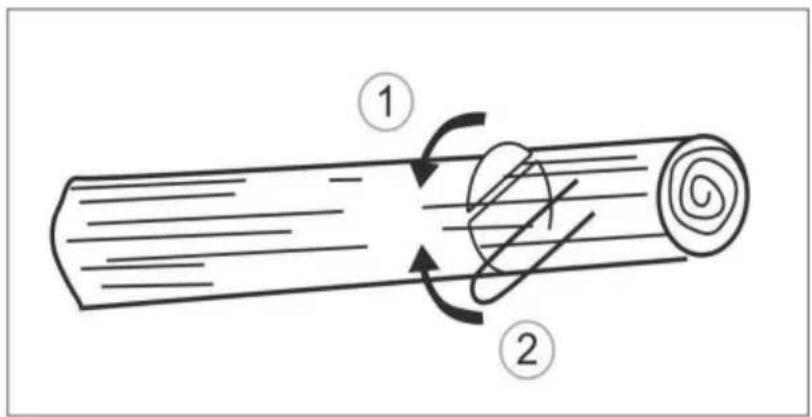

2. När stammen är i ena änden av sitt stöd, skär först ner till cirka 1/3 av diametern på stammen för att förhindra splittring. Avsluta sedan snittet i toppen så att det sammanfaller med det första snittet, vilket undviker att fastnar (fig. 21).

1. Om stammen stöds i båda ändar, skär först 1/3 uppifrån av stammens diameter för att undvika sprickning. Avsluta sedan snittet underifrån så att den sammanfaller med det första snittet, vilket undviker att fastnar (fig. 22).

För att såga i bitar är det bäst att stötta upp stammen med gaddar. Om detta inte är det möjligt bör stammen lyftas och placeras på stockarna. Se till att stammen är säkert fastsatt. För personlig säkerhet och för att underlätta sågning, observera rätt kroppsposition (fig. 23):

1. Håll sågen stadigt med båda händerna till höger om kroppen.
2. Håll din vänstra arm så rak som möjligt.
3. Håll balansen genom att luta dig på båda fötterna.

WARNING! Allt underhåll och reparationsarbete måste utföras med maskinen avstängd.

Underhåll i rätt tid förlänger verktygets livslängd och ökar effektiviteten. Med

Undantaget de operationer som nämns här, bör enheten servas av

kvalificerad personal på ett auktoriserat servicecenter.

Varje gång arbetet är slutfört, kontrollera enheten för komponentintegritet och täthet av anslutningar. Vid behov, kontakta ett auktoriserat servicecenter.

Förebyggande underhåll

Serviceschema		Efter avslutad Efter arbete/dagligen	operation timmar
Element	Handling		10	20
Skruvar/muttrar/bultar Kontroll/spänning		•
Luftfilter	Rengöring/byte			•
Tändstift	Rengöring/reglering/ersättande		•
Bränsleslangar	Kontrollera/byt ut om nödvändig	•
Kedjebroms komponenter	Kontrollera/byt ut om nödvändig	•

Luftfilter

Använd inte sågen utan luftfilter. Damm och partiklar kan komma in i motorn, damm och fasta partiklar kan komma in i motorn och orsaka skador och felfunktion. Håll luftfiltret rent! Rengör luftfiltret: 1. Skruva loss plastvredet (A)

och ta bort luftfilterlocket (B). (Fig. 24)

1. Rengör luftfiltret genom att knacka det lätt på en hård yta. Blås ut insidan med tryckluft (högst 2 bar).(Fig. 25)
2. Sätt tillbaka det rengjorda luftfilterelementet, sätt tillbaka luftfilterkåpan på plats och dra åt plastvredet.

WARNING!

Tvätta inte filtret med vatten.

A B

(Bild 24)

För effektivt sågarbete håll tändstiftet rent och fritt från kolavlagringar. Avständet mellan elektroderna måste vara korrekt justerat.

1. Se till att sågen är avstängd.
2. Rengör ytan nära tändstiftet.
3. Koppla bort högspänningskabeln från tändstift 1 (fig. 26).

4. Skruva loss tändstiftet 2 med den speciella tändstiftsnyckeln. ANVÄND INTE NÅGOT ANNAT VERKTYG. Tändstiftets elektroder ska vara ljusbruna.

5. Byt ut tändstiftet om den keramiska isolatorn är trasig eller om elektroderna är det brända eller nedsmutsade.

6. Rengör elektroderna till metall med fint sandpapper, kontrollera och justera mellanrummet.

7. Kontrollera gapet mellan jordelektroden och mittelektroden med hjälp av en speciell sond. Ställ vid behov avståndet till 0,7-0,8 mm (Fig. 27).

8. Sätt i tändstiftet i motorn och dra åt ordentligt. Otilräcklig åtdragning av tändstiftet kan få det att överhettas och skada motorn.

9. Anslut den till högspänningsledningen.

Justering av förgasaren

Förgasaren är fabriksinställd för optimal prestanda. Om justeringar är nödvändigt, kontakta ditt närmaste auktoriserade servicecenter.

Vid förvaring av motorsågen i mer än 30 dagar måste du bevara den. Om

konserveringsinstruktionerna inte följs, det bränsle som finns kvar i förgasaren kommer att göra det avdunsta och lämnar en trögflytande, geléliknande rest. Detta kommer att orsaka motorstart problem och kostsamma reparationer.

WARNING!

Förvara inte motorsågen i mer än 30 dagar om inte följande

åtgärder har vidtagits:

1. Öppna försiktigt tanklocket så att eventuellt övertryck
   som finns i bränsletanken släpps långsamt. Töm eventuellt kvarvarande bränsle.
2. Starta motorn och kör den tills den stannar så att förgasaren kan avdunsta.
3. Låt motorn svalna (ca 5 minuter).
4. Använd en tändstiftsnyckel för att ta bort tändstiftet.
5. Tillsätt 1 tesked ren 2-taktsolja i tändstiftshålet. Dra i startsnöret
   långsamt flera gånger för att belägga de inre komponenterna med olja. Sätt tillbaka gnistan plugg.

OBS: Förvara motorsågen på en torr plats borta från möjliga brandkällor som t.ex som spisar, gasolvärmare etc.

Förbereda maskinen för användning efter konservering

1. Ta bort tändstiftet.
2. Ta upp startsnöret med ett kraftfullt drag för att tömma överflödig olja från bränslet tank.
3. Rengör och justera tändstiftsavståndet eller sätt i ett nytt tändstift med rätt tändstift gap.
4. Förbered motorsågen för drift.
5. Fyll tanken med en lämplig bränsleblandning av bensin och olja.

Rengöring av verktyget

WARNING!

Använd inte vatten eller andra vätskor för rengöring! Var försiktig vid rengöring verktyget. Bär alltid skyddshandskar.

Stäng av maskinen. Vänta cirka 10-15 minuter tills motorn har svalnat helt. Torka av alla ytor och ventiler med en torr trasa eller trasa och använd en speciell borsta om det behövs.

För att säkerställa korrekt drift av oljepumpen, rengör oljespåret och oljeinloppet i sågens svärd.

Bar underhåll

Kugghjulet ovanpå svärdet bör smörjas regelbundet. Rätt skötsel av baren, som beskrivs i detta avsnitt, är avgörande för kvaliteten på din kedja såg. För att smörja kedjedrevet rekommenderar vi att du använder en fettspruta (ej ingår).

För att underhålla svärdkedjehjulet:

Stäng av verktyget, låt svärd och kedja svalna.

Rengör det tandade kedjehjulet. Placera det nålformade munstycket på sprutan i smörjhålet och injicera fett tills det dyker upp på utsidan av kedjan stånghjul (fig. 28).

Flytta kedjan för hand. Upprepa ovanstående smörjningsprocedur tills hela svärdshjulet är smord.

Stången bör roteras var 8:e drifttimme för jämnt slitage. Behåll däcket Spåret och smörjhålet rengörs med rengöringsverktyget (medföljer ej) (fig. 29).

Inspektera regelbundet skenorna med avseende på slitage, ta bort grader vid behov och rengör rälsen i rät vinkel med en platt fil (fig. 30).

Kedjeunderhåll

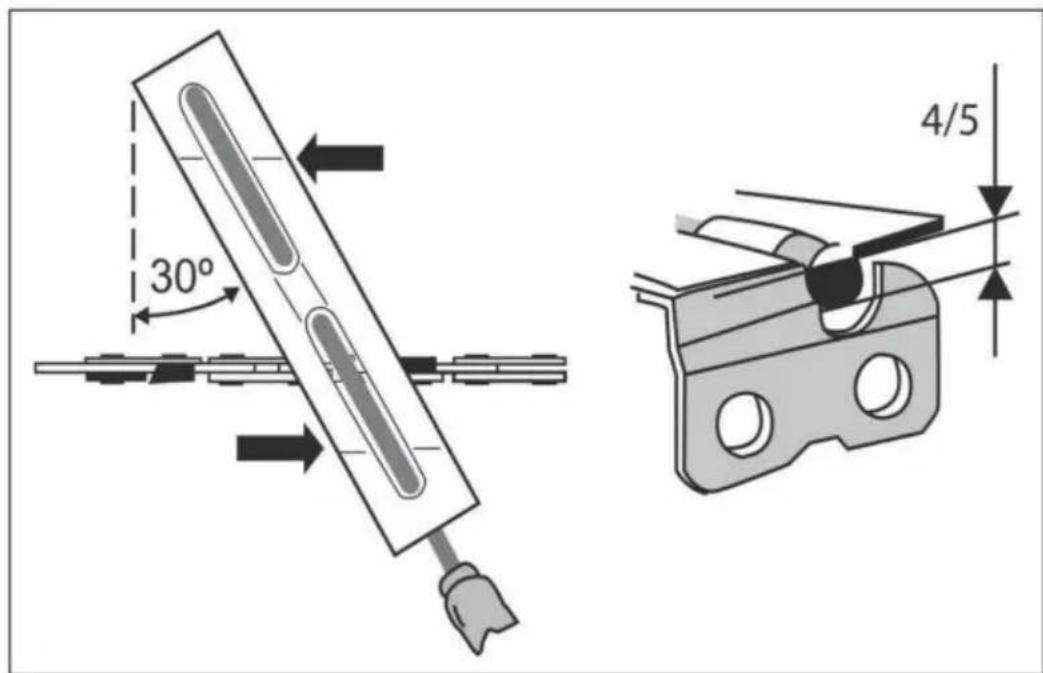

Först slipas den kortaste sågtanden. Dess längd är mållängden för slipning av alla andra tänder i sågkedjan. Styr filen enligt bilden. Filhållaren gör det enklare att styra filen under skärpningen och har en markering för rätt 30° skärpningsvinkel (passa in markeringen med sågkedjans riktning). Den begränsar inträngningsdjupet (4/5 av fildiametern) (fig. 30).

30° 4/5

(bild 30)

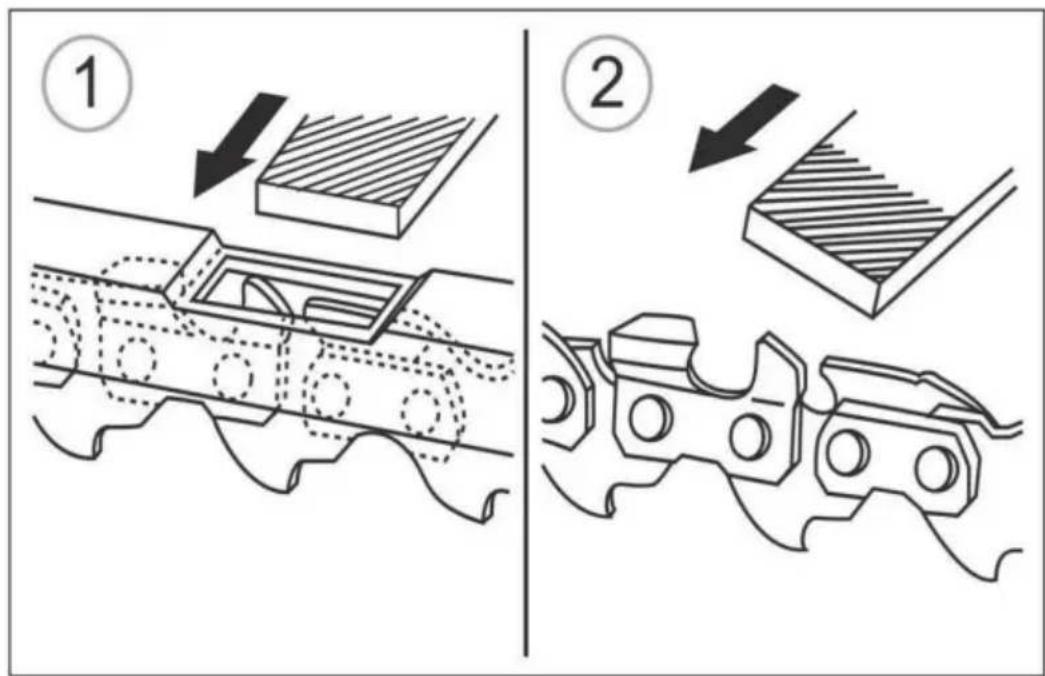

Även ett litet överskott av djupmätartanden bör slipas ner med en speciell platt fil. Djupmättet ska vara avrundat framtil.

I slutet av skärpningsprocessen bör höjden på djupstoppet kontrolleras med en kedjemätare (fig. 31).

MÖJLIGA FEL OCH FELSÖKNINGSMETODER

Problem	Möjlig anledning	Korrigerande åtgård/er
Motorn startar inte.	Brott mot uppstart förfaranden.	Följ instruktionerna i manualen.
	Felaktig förgasare miljö.	Justera förgasaren vid an auktoriserat servicecenter.
	Smutsigt tändstift.	Rengör tändstiftet/justera spelet eller byt tändstift.
	Bränslefilter igensatt.	Byt ut bränslefiltret.
Sågen startar, men motor går med låg effekt.	Felaktig position av styrning av luftspjäll.	Justera luftspjället.
	Smutsigt tändstift.	Rengör tändstiftet/justera spelet eller byt tändstift.
	Luftfiltret är smutsigt.	Ta bort, rengör och sätt tillbaka filtret.
	Felaktig förgasare justering.	Justera förgasaren vid an auktoriserat servicecenter.
Motorn stannar.	Felaktig förgasare justering.	Justera förgasaren hos en auktoriserad service-center.
Motorfästet är lösa.	Rengör tändstiftet/justera frigöra eller byta ut tändstift.
Det gör kedjebromsen fungerar inte.	Bromsmekanismen är skadad.	Kontakta ett auktoriserat servicecenter.
Överdriven rök emission.	Felaktig förgasare justering.	Justera förgasaren vid an auktoriserat servicecenter.
	Felaktigt förberett bränsle blandning.	Använd en korrekt förberedd bränsleblandning, den andel som anges på burken olja för 2-takts förbränning motorer.
Sågkedjan är det inte smord.	Oljepumpen är skadad.	Kontakta ett auktoriserat servicecenter.
	Oljetanken är tom.	Fyll på med motorsågsolja.
	Oljefiltret är igensatt.	Kontakta ett auktoriserat servicecenter.

Begränsa tillständskriterier.

Kriteriet för ett uttjänt tillstånd för en motorsåg är ett tillstånd där

vidare drift av motorsågen är inte tillåten eller anses vara subkommersiell.

Till exempel överdrivet slitage, korrosion, deformation, åldrande eller förstörelse av delar, eller deras kombination, om de inte kan repareras på auktoriserade servicecenter med originaldelar, eller om det är ekonomiskt olämpligt att reparera.

Kriterier för motorsågens gränstillständ är:

- Djup korrosion och sprickor på ytorna av de bärande och kroppsdelarna;

- Överdrivet slitage eller skada på motorn och sågkedjedrivmekanismerna, eller a

En lista över möjliga funktionsfel som klassificeras som en incident, olycka eller kritiskt fel på utrustningen och personalens åtgärder i händelse av att de inträffar anges i

tabell:

Problem	Klassificering	Personalåtgärder
Minska rotationenarbetsverktygets hastighet.	Incident	Kontakta en auktoriseradservice-center.
Gnistor och/elleröverdriven vibration.	Olycka	Vidta åtgärder för attförhindra brand. Kontakta enauktoriserat servicecenter.
Smältning av plasten.Förlust av strukturell integritetav produkten.	Kritiskt misslyckande	Vidta åtgärder för attförhindra brand.Kontakta enauktoriserat servicecenter.

Tabellen visar kriterierna för gränstillständen för elverktygen (fel

indikationer). Om dessa tecken visas kan produkten anses ha nätt

ett "begränsande tillstånd" - ett tillstånd för maskinen och/eller utrustningen i vilken vidare

driften är opraktisk, eller återställande av deras funktionsdugliga skick är omöjligt

eller opraktisk.

För att bekräfta detta tillständ måste utrustningen lämnas till en auktoriserad service

centrum för diagnostik.

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR
