GEBRUIKSAANWIJZING 6200 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

BELANGRIJK

LEES ZORGVULDIG DOOR VOOR GEBRUIK.

1. Lees de instructies zorgvuldig door. Zorg dat u bekend bent met de bedieningselementen en de juist gebruik van het product.
2. Laat kinderen of mensen die niet bekend zijn met deze instructies dit product nooit gebruiken. het product. Lokale regelgeving kan de leeftijd van de gebruiker beperken.
3. Gebruik het product nooit terwijl er mensen, vooral kinderen, of huisdieren in de buurt zijn. in de buurt.
4. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

5. Het product mag niet worden gebruikt door personen onder invloed van alcohol, drugs of medicijnen.

6. Gebruik het product niet als u moe bent.

7. Gebruik het product niet zonder bescherming of als het beschadigd is.

8. Gebruik het product nooit binnenshuis.

9. Dit product produceert giftige uitlaatgassen wanneer de motor wordt gestart.

10. Tijdens het gebruik kan dit product stof, dampen en rook genereren bevatten chemicaliën die uw gezondheid beïnvloeden. Wees dus voorzichtig bij het gebruik van uw product en bescherm uzelf goed.

11. Vermijd ook het vrijwillig inademen van uitlaatgassen; houd het product altijd vast tijdens de werking goed te laten verlopen.

12. Draag handschoenen en houd uw handen warm.

Voorbereiding

1. Dit product kan ernstig letsel veroorzaken. Lees de instructies zorgvuldig.
   voor de juiste behandeling, voorbereiding, onderhoud, start en stop van
   het product. Maak uzelf vertrouwd met alle bedieningselementen en het juiste gebruik van het product. product.
2. Vermijd bediening terwijl er mensen, vooral kinderen, in de buurt zijn.
3. Draag gepaste kleding! Draag geen losse kleding of sieraden, die
   Kan vast komen te zitten in bewegende delen. Draag stevige handschoenen en antislipschoenen.

en een veiligheidsbril wordt aanbevolen.

1. Bewaar het product op een droge, schone plaats, beschermd tegen direct zonlicht. nadat de brandstoftank is geleegd en het product is gereinigd. De

Het product mag alleen binnen en onder deze omstandigheden worden opgeslagen.

1. Als het snijgereedschap een vreemd voorwerp raakt of als het product begint te draaien Als u ongebruikelijke geluiden of trillingen hoort, schakel dan de stroombron uit en laat het product te stoppen. Ontkoppel de bougiestekker van de bougie.

Sluit de stekker aan en voer de volgende

stappen uit: • controleer op

schade, • controleer op losse onderdelen en draai

deze vast, • laat beschadigde onderdelen vervangen of repareren met onderdelen die gelijkwaardige specificaties.

1. Controleer of de snijuitrusting stopt met draaien wanneer de motor stationair draait.

Operatie

1. Dit product mag niet worden gebruikt voor andere doeleinden dan beschreven.

Nationale voorschriften kunnen het gebruik van het product beperken.

1. Draag tijdens het gebruik altijd stevige schoenen en een lange broek.

Gebruik het product niet op blote voeten of met open sandalen. Draag beschermende bril of stofbril.

1. Zorg ervoor dat het te bewerken gebied vrij is van stenen, stokken, draad enz. of andere voorwerpen die het product zouden kunnen beschadigen.

2. Inspecteer grondig het gebied waar het product gebruikt gaat worden en verwijder Alle objecten die door het product weggeslingerd kunnen worden.

3. Controleer het product vóór gebruik en na elke impact op tekenen van slijtage of schade en herstel indien nodig.

4. Gebruik het product nooit met beschadigde beschermkappen of zonder dat de beschermkappen in de originele verpakking zitten. plaats.

5. Houd uw handen en voeten te allen tijde uit de buurt van het snijgereedschap en vooral bij het starten van de motor.

6. Laat nooit kinderen of mensen die niet bekend zijn met de instructies het apparaat gebruiken product.

7. Stop met het gebruik van het product terwijl mensen, vooral kinderen, of huisdieren in de buurt zijn. in de buurt.

8. Gebruik het product alleen bij daglicht of goed kunstlicht.

9. Houd uw lichaam rechtop tijdens het gebruik. Leun niet naar voren.
   Neem regelmatig pauzes en verander uw werkhouding om geconcentreerd te blijven.
10. Zorg voor een stevige basis en evenwicht tijdens het gebruik. Gebruik altijd het harnas. indien aanwezig.
11. Stop de motor voordat

- het schoonmaken of het verwijderen van een verstopping, • het controleren, uitvoeren van onderhoud of het werken aan het product, • het aanpassen van de werkpositie van de snij-uitrusting, • het onbeheerd achterlaten van het product, 14. Zorg ervoor dat het product correct is geplaatst op een daarvoor aangewezen werkplek positie voordat u de motor start.

1. Zorg er tijdens het bedienen van het product altijd voor dat de bedieningspositie is veilig en zeker.

2. Gebruik het product niet met een beschadigde of versleten snijuitrusting.

3. Houd de motor en de demper vrij van vuil, bladeren en overmatig smeermiddel om brandgevaar te verminderen.

4. Zorg er altijd voor dat alle handgrepen en beschermingen zijn aangebracht wanneer u de machine gebruikt. product. Probeer nooit een onvolledig product of een product met een ongeoorloofde wijziging.

5. Gebruik altijd twee handen om een product te bedienen dat is uitgerust met twee handgrepen.

6. Wees u altijd bewust van uw omgeving en blijf alert op mogelijke gevaren.

Gevaren waarvan u zich door het geluid van het product mogelijk niet bewust bent.

1. Wees voorzichtig bij het hanteren van snij-opzetstukken/scherpe randen die voor het trimmen van de filamentlijnlengte. Zorg ervoor dat er een nieuwe filamenttrimlijn is correct zijn geïnstalleerd voordat u het product inschakelt.

2. Zorg er altijd voor dat er geen vuil in de ventilatieopeningen zit.

3. Gebruik uitsluitend snij-opzetstukken zoals vermeld in de technische gegevens in deze handleiding. instructies. Het gebruik van andere hulpstukken leidt tot gevaren die kunnen leiden tot persoonlijk letsel en schade aan eigendommen.

4. Raak het product nooit onvoorzichtig aan, u kunt zich verbranden. product in werking is of kort daarna, de onderdelen ervan zoals de uitlaat pijp, motor en andere oppervlakken zijn extreem heet! Let op de markeringen op het product.

Onderhoud en opslag

1. Volg de onderhouds- en reparatie-instructies voor dit product. Nooit wijzigingen aan het product door te voeren.
2. Wanneer het product wordt gestopt voor onderhoud, inspectie of opslag, schakel het dan uit de stroombron, ontkoppel de bougieconnector van de bougie
   en zorg ervoor dat alle bewegende delen tot stilstand zijn gekomen. Laat het product afkoelen voordat u inspecties, aanpassingen, etc. uitvoert.
3. Onderhoud en inspecteer uw product regelmatig. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en elke andere toestand die kan optreden de werking van het product beïnvloeden. Laat het product repareren als het beschadigd is. vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden producten.
4. Onjuist onderhoud kan leiden tot storingen/falen van het product.
5. Inspecteer het product vóór elk gebruik, nadat u het product heeft laten vallen of blootstelling aan andere invloeden om significante defecten te identificeren. Controleer op losse bevestigingsmiddelen, brandstoflekken en beschadigde onderdelen, zoals scheuren in de snijkant bijlage.
6. Wijzig nooit het vooraf ingestelde toerental of de motor- en productinstellingen.
   In deze instructie vindt u informatie over onderhoud en reparatie handmatig.
7. Bewaar het product op een plek waar de brandstofdamp niet in contact kan komen met een open vlam of vonk. Laat het product altijd afkoelen voordat u het opbergt.
8. Wanneer u het product niet gebruikt, bewaar het dan buiten bereik van kinderen.
9. Gebruik alleen door de fabrikant aanbevolen vervangende onderdelen en accessoires.
10. Beveilig het product tijdens het transport om brandstofverlies, schade en blessure.
11. Reinig en onderhoud het product zoals beschreven in deze instructies vóór opslag. Gebruik altijd beschermkappen op de snijgereedschappen bij het opbergen.
12. Zorg ervoor dat de luchtinlaat van de verbrandingsmotor vrij is. de luchtinlaat vrij is van stof, vuildeeltjes, gassen en dampen.
13. Zorg voor voldoende en goede luchtcirculatie. Het product moet van alle kanten gemakkelijk bereikbaar zijn.
14. Bevestig de transportafdekking voor de metaalsnij-inrichting tijdens het transport en opslag.

Aanvullende veiligheidswaarschuwingen voor benzinekettingzagen

1. Onderbreek je werk als je moe bent. Neem regelmatig pauzes om
   regenereren. Een moment van onoplettendheid tijdens het bedienen van het product kan resulteren in bij ernstig persoonlijk letsel.
2. Houd alle lichaamsdelen uit de buurt van de zaagketting. Verwijder geen zaagsneden.
   materiaal of houd het te zagen materiaal vast terwijl de zaagketting beweegt. Zorg ervoor
   het product wordt uitgeschakeld bij het verwijderen van vastgelopen materiaal. Een moment van
   Onoplettendheid bij het bedienen van het product kan leiden tot ernstig persoonlijk letsel.
   blessure.
3. Houd het product alleen vast aan de geïsoleerde grijpvlakken, omdat de zaag
   ketting kan in contact komen met verborgen bedrading. Zaagkettingen die in contact komen met een "spanningvoerende" draad kunnen
   de blootgestelde metalen delen van het product "onder spanning" zetten en de operator in gevaar brengel een elektrische schok.
4. Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer het product in gebruik is.
   in werking. Voordat u het product start, moet u ervoor zorgen dat de zaagketting niet
   contact met iets. Een moment van onoplettendheid tijdens het bedienen van producten kan
   verstrikt raken van uw kleding of lichaam in de zaagketting.
5. Houd het product altijd met beide handen vast aan de handgrepen.
   product met slechts één hand of op onderdelen die daar niet voor bedoeld zijn, waardoor de
   Dit mag nooit worden gedaan, omdat dit het risico op persoonlijk letsel met zich meebrengt.
6. Draag een veiligheidsbril en gehoorbescherming. Extra bescherming
   Uitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Voldoende
   beschermende kleding vermindert persoonlijk letsel door rondvliegend puin of onbedoelde
   contact met de zaagketting.
7. Gebruik een product niet in een boom. Gebruik een product niet terwijl u in een boom zit.
   boom kan leiden tot persoonlijk letsel.
8. Zorg altijd voor een goede houding en bedien het product alleen staand.
   op een vaste, veilige en vlakke ondergrond. Gladde of onstabiele oppervlakken zoals
   Ladders kunnen ertoe leiden dat u uw evenwicht of de controle over het product verliest.
9. Wees bij het zagen van een tak die onder spanning staat alert op terugvering.
   de spanning in de houtvezels wordt losgelaten de veerbelaste ledemaat kan slaan
   de operator en/of het product buiten controle gooien.
10. Wees uiterst voorzichtig bij het snoeien van struiken en jonge bomen. De slanke
    materiaal kan in de zaagketting vast komen te zitten en naar u toe worden geslingerd of u worden meegetrokken

uit balans.

1. Draag het product aan de handgrepen/stangen terwijl het product is uitgeschakeld. en uit de buurt van uw lichaam. Zorg ervoor dat u het product altijd bij het transporteren of bewaren Plaats de geleiderailkap. Een juiste behandeling van het product vermindert de kans op kans op onbedoeld contact met de bewegende zaagketting.

2. Volg de instructies voor het smeren, spannen en vervangen van de ketting accessoires. Een ketting die niet goed gespannen of gesmeerd is, kan breken of vergroot de kans op kickback.

3. Houd de handvatten droog, schoon en vrij van olie en vet. Vettig, olieachtig Handgrepen zijn glad, waardoor u de controle verliest.

4. Zaag alleen hout. Gebruik het product niet voor doeleinden waarvoor het niet bedoeld is. voorbeeld: gebruik het product niet voor het zagen van kunststof, metselwerk of niet-houten bouwmaterialen. Gebruik van het product voor andere doeleinden dan bedoeld kan leiden tot een gevaarlijke situatie.

5. Let op de nationale en lokale regelgeving. Nationale en lokale voorschriften kunnen het gebruik van dit product beperken.

6. Gebruik alleen vervangende geleiderails en zaagkettingen die door de fabrikant zijn gespecificeerd. fabrikant of gelijkwaardige vervangingen. Gebruik van niet-goedgekeurde snijgereedschappen bijlagen kunnen leiden tot persoonlijk letsel en schade aan eigendommen.

7. Controleer vóór gebruik en na een eventuele stoot of val het product op: sporen van slijtage of schade op en repareer deze indien nodig.

8. Verwijder of wijzig nooit een beschermings- of veiligheidscomponent. Zorg ervoor dat: beschermingen en andere veiligheidscomponenten die nodig zijn voor de werking van de machine zijn op zijn plaats, in goede werkende staat en goed onderhouden om te voorkomen verwondingen.

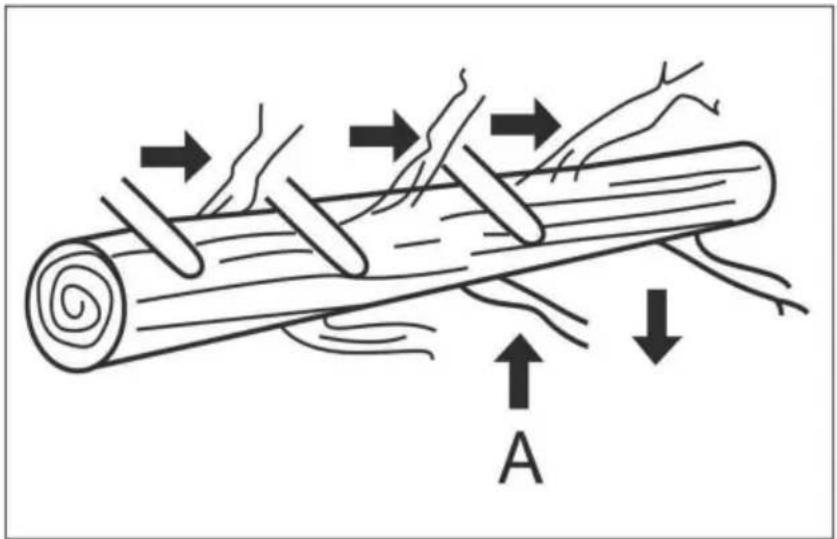

9. Verwijder takken in delen.

10. Wees op uw hoede voor gevaarlijke werkposities en voor het risico op geraakt worden door vallende takken of door takken die terugveren nadat ze de grond hebben geraak

11. Pas op voor bovengrondse elektriciteitskabels. Gebruik het product niet in welke positie dan ook. waardoor een onderdeel dichter dan 10 m bij bovengrondse elektrische leidingen komt.
12. Maai nooit op plekken waar de snijuitrusting niet zichtbaar is.

Brandstofbehandeling

1. Schakel het product altijd uit, ontkoppel de bougiestekker en Laat het product afkoelen voordat u het bijvult. Brandstof en brandstofdamp zijn zeer ontvlambaar. Wees voorzichtig bij het omgaan met brandstof. Rook nooit als u het product bijvullen. Vul het product niet bij als er open vuur in de buurt is. de omgeving!

2. Gebruik altijd geschikte hulpmiddelen zoals trechters en vulhalsen. Mors niet. Er is brandstof op het product of het uitlaatsysteem. Er bestaat brandgevaar. Verwijder gemorste brandstof zorgvuldig van alle onderdelen van het product. Eventuele resten die aanwezig kunnen zijn, moeten volledig vervluchtigd zijn voordat het product in gebruik wordt genomen!

3. Tank nooit binnenshuis.

4. Gebruik het product nooit in omgevingen waar explosiegevaar bestaat. Uitlaatgassen en brandstofdampen zijn schadelijk. Brandstofdampen kunnen ontbranden.

5. Adem nooit brandstofdampen in wanneer u het product bijtankt. Vul de tank nooit in afgesloten ruimten, zoals kelders of schuurtjes.

Er bestaat vergiftigings- en explosiegevaar!

1. Vermijd huidcontact met benzine.

2. Eet of drink niet terwijl u het product bijtankt. Als u Als u benzine of olie heeft ingeslikt, of als er benzine of olie in uw ogen is gekomen, zoek dan hulp. raadpleeg onmiddellijk een arts.

3. Sluit het tankdeksel direct na het vullen. Zorg ervoor dat het goed gesloten.

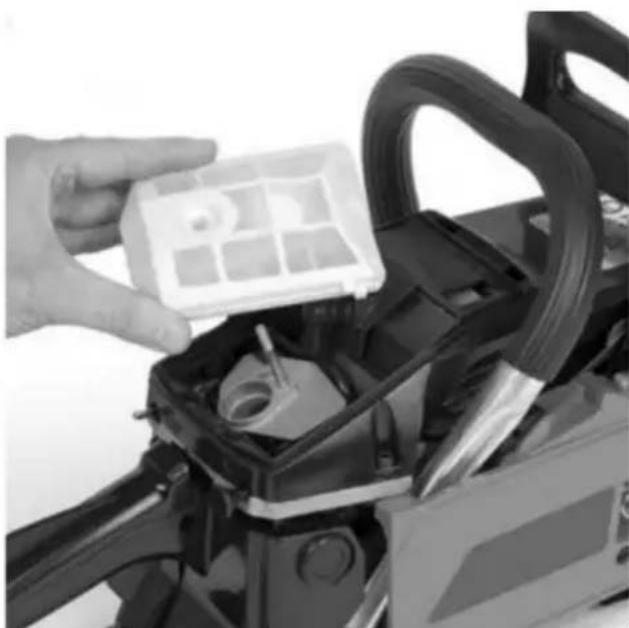

4. Gebruik het product nooit zonder luchtfilter.

5. Afhankelijk van de brandstoftemperatuur kan de brandstofdampdruk in de brandstoftank toenemen. brandstofverbruik, weersomstandigheden en het tankontluchtingssysteem. Om om het risico op brandwonden en ander persoonlijk letsel te voorkomen, moet u de tankdop voorzichtig verwijderen zodat de opgebouwde druk langzaam kan ontsnappen.

6. Wees u bewust van brand-, explosie- en inademingsrisico's.

7. Rook niet terwijl u het product bedient, met brandstof omgaat of in de buurt van brandstof bent.
8. Zorg ervoor dat de bougiekabel goed vast zit, een losse kabel kan leiden tot elektrische vonken die brandbare dampen kunnen doen ontbranden en brand of explosie.

9. Controleer regelmatig op lekkages bij de brandstofdop en de brandstofleidingen.

10. Wees voorzichtig bij het hanteren van brandstof. Om onbedoelde brand te voorkomen, moet u de brandstof verplaatsen. product minstens 3 meter (10') van het tankpunt verwijderd voordat de motor.

11. Draai de brandstofdop goed vast nadat u de brandstoftank hebt bijgevuld.
12. Gebruik het product niet als er brandstof lekt. Verwijder de brandstoftank niet. tankdop terwijl de motor draait.
13. Gebruik uitsluitend een goedgekeurde container.
14. Bewaar geen blikken brandstof en vul de brandstoftank niet bij op een plaats waar er een boiler, kachel, houtvuur, elektrische vonken, lasvonken of andere hitte- of vuurbronnen die de brandstof zouden kunnen ontbranden.
15. Als er tijdens het tanken brandstof wordt gemorst, veeg het dan weg met een droge doek. lekkages en laat de resterende brandstof verdampen voordat u de motor aanzet opnieuw.
16. Als u brandstof op uzelf of op uw kleding hebt gemorst, moet u uw kleding verwisselen en was elk deel van uw lichaam dat in contact is gekomen met brandstof voordat u de motor weer aanzetten.
17. Indien de brandstof vlam vat, blus het vuur dan met een poederblusser.
18. Als de brandstoftank moet worden afgetapt, moet dit buitenshuis gebeuren.

Trillings- en geluidsreductie

Om de impact van geluid en trillingen te verminderen, moet u de tijd van bediening, gebruik trillingsarme en geluidsarme bedrijfsmodi en Draag persoonlijke beschermingsmiddelen.

Houd rekening met de volgende punten om trillingen en geluid te minimaliseren blootstellingsrisico's:

1. Gebruik het product alleen zoals beschreven in het ontwerp en in deze instructies.
2. Zorg ervoor dat het product in goede staat verkeert en goed onderhouden is.
3. Gebruik de juiste bijlagen voor het product en zorg ervoor dat ze goed vastzitten. voorwaarde.
4. Houd de handgrepen/grijpvlakken stevig vast.
5. Onderhoud dit product volgens deze instructies en zorg ervoor dat het goed gesmeerd blijft. (indien van toepassing).
6. Plan uw werkschema zo dat u het gebruik van gereedschap met hoge trillingen over een langere periode kunt verdelen.

langere periode.

1. Langdurig gebruik van het product stelt de gebruiker bloot aan trillingen die veroorzaken een reeks aandoeningen die gezamenlijk bekend staan als hand-armtrillingen syndroom (HAVS) bijvoorbeeld witte vingers; evenals specifieke ziekten zoals het carpaal tunnelsyndroom.

2. Om dit risico te verminderen bij het gebruik van het product, draag altijd beschermende handschoene en houd je handen warm.

3. De symptomen van HAVS omvatten een combinatie van de volgende: Tintelingen en gevoelloosheid in de vingers; Niet goed dingen kunnen voelen; Verlies van kracht in de handen; vingers worden wit (bleken) en rood
   en pijnlijk bij herstel (vooral in de kou en nattigheid, en waarschijnlijk alleen
   Raadpleeg onmiddellijk een arts als dergelijke symptomen optreden.
   ervaren.

De Europese richtlijn voor fysische agentia (trillingen) is ingevoerd

Helpt verwondingen door trillingen in de hand en arm te verminderen bij gebruikers van producten metrillingsemissie. De richtlijn vereist dat fabrikanten en leveranciers

indicatieve resultaten van trillingstests te verstrekken, zodat gebruikers weloverwogen beslissingen kunnen nemen

beslissingen over de periode waarin een product veilig dagelijks gebruikt kan worden basis en de keuze van het gereedschap.

Noodgeval

Maak uzelf vertrouwd met het gebruik van dit product door middel van deze instructie handleiding. Leer de veiligheidsinstructies uit je hoofd en volg ze letterlijk op. Dit helpt risico's en gevaren te voorkomen.

1. Wees altijd alert bij het gebruik van dit product, zodat u eventuele bijwerkingen kunt herkennen e Pak risico's vroegtijdig aan. Snel ingrijpen kan ernstig letsel en schade voorkomen. naar eigendom.

2. Stop de motor en ontkoppel de bougiestekker als er storingen. Laat het product controleren door een gekwalificeerde professional en Indien nodig laten repareren voordat u het opnieuw gebruikt.

3. In geval van brand, stop de motor en ontkoppel de bougieconnector. Neem onmiddellijk brandblusmaatregelen als de productschakelaar niet is ingeschakeld. niet langer toegankelijk.

WAARSCHUWING!

Gebruik nooit water om een brandend product te blussen. Brandende brandstof Moeten met speciale blusmiddelen geblust worden! Wij raden u aan een geschikte brandblusser binnen handbereik te houden in uw werkruimte!

Resterende risico's

Zelfs als u dit product volgens alle veiligheidseisen bedient, blijven er potentiële risico's op letsel en schade bestaan. De volgende gevaren kunnen zich voordoen in verband met de structuur en het ontwerp van dit product: 1. Gezondheidsgebreken als gevolg van

trillingsemissie indien het product gedurende langere tijd wordt gebruikt of niet adequaat wordt beheerd en onderhouden.

1. Letsel en schade aan eigendommen als gevolg van kapotte snij-opzetstukken of een plotselinge impact van verborgen voorwerpen tijdens gebruik.
2. Gevaar voor letsel en schade aan eigendommen door rondvliegende of weggeslingerde voorwerpen.
3. Brandwonden bij het aanraken van hete oppervlakken.
4. Terugslag.

Symbolen

Op het product, het beoordelingslabel en in deze instructies vindt u

onder andere de volgende symbolen en afkortingen. Maak u vertrouwd

neem ze mee om gevaren zoals persoonlijk letsel en schade aan uw voertuig te verminderen.

eigendom.

		Lees deze gebruiksaanwijzing zorgvuldig door voordat u het gereedschap voor de eerste keer gebruikt en bewaar ze voor later. toekomstige referentie.
		Waarschuwing!Lees voor gebruik de gebruiksaanwijzing!
		WAARSCHUWING!Bij het werken zijn speciale veiligheidsmaatregelen vereist met het apparaat.Lees alle waarschuwingen en neem ze in acht.
		Draag oorkappen.
		Draag een veiligheidsbril.
		Draag beschermende handschoenen.
		De motor starten. Als u de chokeknop uittrekt (bij de achterkant rechts van de achterste handgreep) tot aan de punt van pijl, kunt u de startmodus als volgt instellen: • Eerste-trapspositie – startmodus wanneer de motor draait is warm.• Positie tweede fase – startmodus wanneer de motor is koud.Positie: Rechtsboven op het luchtfilterdeksel
		Brandstoftank; mengverhouding: 40 delen benzine op 1 deel olie
		Benzine: ROZ 95/ROZ 98
		2-taktmotorolie: ISO-L-EGD/JASO FD
		Open vuur en roken in de buurt van het apparaat zijn tenstrengste verboden!
		Gegarandeerd geluidsvermogensniveau van het apparaat
		Voorwerpen die door het product worden weggeslingerd, kunnen degebruiker of andere omstanders raken.Zorg er altijd voor dat andere mensen en huisdieren op een veiligeafstand van het product blijven wanneer het in werking is.In principe mogen kinderen niet in de buurt komen van deruimte waar het product zich bevindt.
		Let op! Giftige CO-dampen (koolmonoxidedampen)!Gebruik het apparaat niet in gesloten ruimten!
		WAARSCHUWING!Er kunnen haren in het apparaat gezogen worden!
		Let op, benzine is licht ontvlambaar!Explosiegevaar! Mors geen brandstof!
		Schakel het apparaat uit en verwijder de bougiestekker voordat u onderhoudswerkzaamheden uitvoert!
		Let op! Verstikkingsgevaar!
		Let op, hete onderdelen. Houd voldoende afstand!
		Pas op voor weggeslingerde onderdelen!Houd anderen op afstand! Blijf op een veilige afstand!
		Tank geen E10!
		Giet hier het benzinemengsel in!

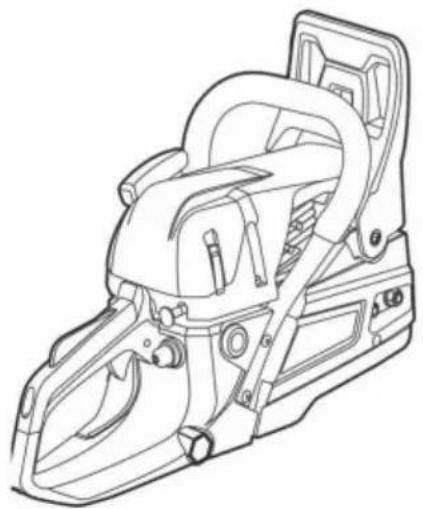

1	Benzine kettingzaag (zaag en deksel van de kettingremmen)	8	Inbussleutel (4 mm/5 mm)
2		9Geleiderail	Sleufschroevendraaier
3	Schede voor geleidestang	10	Bestand
4	Zaagketting	11	Tanden plaatsen
5	Container	12	Schroef (x2)
6	Multitool	13	Oordopje (x2)
7	Steeksleutel

AAN/STOP-schakelaar. De AAN/STOP-schakelaar dient om de motor te stoppen.

Een zekere mate van lawaai van de machine is niet te vermijden. Route lawaaierig werk is om een vergunning hebben en beperkingen voor bepaalde periodes. Houd rustperiodes aan en ze mogen de werkuren tot een minimum moeten beperken. Voor hun persoonlijke bescherming en bescherming van mensen die in de buurt werken, een passend gehoor bescherming moet worden gedragen.

WAARSCHUWING: Deze machine produceert een elektromagnetisch veld tijdens werking. Onder bepaalde omstandigheden kan dit veld de actieve werking verstoren. of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, adviseren mensen met medische implantaten om hun arts te raadplegen en Raadpleeg de fabrikant van het medische implantaat voordat u deze machine bedient.

- Bedien een kettingzaag niet met één hand. Ernstig letsel bij de gebruiker, helpers, omstanders of een combinatie van deze personen kan het gevolg zijn van: bediening met één hand.

Een kettingzaag is bedoeld om met twee handen te gebruiken.

• Gebruik de kettingzaag uitsluitend in een goed geventileerde buitenruimte.
• Gebruik de zaag niet vanaf een ladder of in een boom, tenzij u specifiek daarvoor zijn opgeleid.
  Zorg ervoor dat de ketting geen enkel voorwerp raakt tijdens het starten van de motor. Probeer nooit de zaag te starten als de geleiderail zich in een snede bevindt.
• Oefen geen druk uit op de zaag aan het einde van de snede.
  kan ertoe leiden dat u de controle verliest wanneer de snede voltooid is.
• Zet de motor af voordat u de zaag neerlegt.
• Gebruik geen kettingzaag die beschadigd, niet goed afgesteld of niet goed afgesteld is. volledig en veilig gemonteerd. Vervang altijd de zaagblad, ketting, hand beschermkap of kettingrem onmiddellijk als deze beschadigd raakt, breekt of anderszins verwijderd.
• Houd de uitlaatdemper uit de buurt van uw lichaam en de geleiderail en ketting tijdens het transport met een schede bedekt.

• Zorg ervoor dat de machine tijdens het transport goed vast zit.

• Raak geen draaiende onderdelen aan en gebruik de daarvoor bestemde beschermingsmiddelen.

• Zorg ervoor dat alle bouten en moeren goed vastzitten voordat u begint.
• Houd kabels uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen.
• Draag persoonlijke beschermingsmiddelen (PBM), zoals een veiligheidsbril, een helm, oordopjes, handschoenen, speciale schoenen en strakke kleding.

- Gebruik altijd goedgekeurde gehoorbescherming.

- Controleer regelmatig uw gehoor vanwege mogelijke schade door lawaai van de kettingzaag.

- Houd lichaamsdelen uit de buurt van de ketting wanneer de motor draait.

- Houd minimaal 10 meter afstand tussen kinderen, omstanders, dieren en het werkgebied.

- Gebruik de kettingzaag niet als u moe, ziek, overstuur of onder invloed bent. invloed van alcohol, drugs of medicijnen.

- Zorg dat u lichamelijk fit en mentaal alert bent tijdens het bedienen van de kettingzaag.

- Raadpleeg uw arts als u gezondheidsproblemen heeft die van invloed kunnen zijn op uw het vermogen om veilig met een kettingzaag om te gaan.

Gebruik of bedien een kettingzaag niet als u vermoeid, ziek of overstuur bent, of als u alcohol, drugs of medicijnen heeft gebruikt. U moet in goede staat zijn.

fysieke conditie en mentaal alert. Werken met een kettingzaag is inspannend. Als je Als u een aandoening heeft die verergerd kan worden door zware arbeid, controleer dan Bespreek dit met uw arts voordat u een kettingzaag gaat gebruiken.

Plan uw zaagbewerking zorgvuldig van tevoren. Begin pas met zagen als je hebt een duidelijk werkgebied, een veilige basis en, als je bomen velt, een geplande terugtochtroute.

Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaag in gebruik is. in werking. Voordat u de kettingzaag start, moet u ervoor zorgen dat de zaagketting niet contact met iets. Een moment van onoplettendheid tijdens het bedienen van kettingzagen kan ervoor zorgen dat uw kleding of lichaam verstrikt raakt in de zaagketting.

Houd de kettingzaag altijd vast met uw rechterhand aan de achterste handgreep en uw linkerhand op de voorste handgreep. De kettingzaag vasthouden met een omgekeerde hand. configuratie verhoogt het risico op persoonlijk letsel en mag nooit worden gewijzigd klaar.

OPMERKING: Voor kettingzagen die zijn ontworpen met de geleiderail aan de linkerkant, verwijzing naar de positionering "rechterhand" en "linkerhand" is voorbehouden.

Bedien de kettingzaag niet met één hand! Ernstige verwondingen aan de

operator, assistenten en anderen kunnen het resultaat zijn van bediening met één hand.

De kettingzaag is ontworpen voor bediening met twee handen. Begin pas met werken nadat het werkgebied vrijmaken van onnodige objecten.

Voordat u het apparaat start, moet u ervoor zorgen dat de ketting niet in contact komt met iets. Tijdens het transport van de zaag moet de motor worden uitgeschakeld met de zaagblad en ketting naar achteren gericht. Draag de kettingzaag altijd met de afdekken van de bar.

WAARSCHUWING: Koppel altijd de bougiekabel los en plaats deze op de juiste plaats.

kan geen contact maken met de bougie om onbedoeld starten te voorkomen bij het instellen, het vervoeren, afstellen of repareren, met uitzondering van het afstellen van de carburateur.

Deze kettingzaag voor bosbouw is uitsluitend bedoeld voor het zagen van hout.

Omdat een kettingzaag een gereedschap is voor het zagen van hout met een hoge snelheid, zijn er speciale veiligheidsvoorzieningen nodig.

Er moeten voorzorgsmaatregelen worden genomen om het risico op ongevallen te verminderen. Onzorgvuldig of Onjuist gebruik van dit gereedschap kan ernstig letsel veroorzaken.

Ga voorzichtig om met brandstof

- Rook niet terwijl u met brandstof omgaat of de zaag bedient.

- Verwijder alle bronnen van vonken of vlammen in de gebieden waar brandstof wordt gemengd of gegoten.

Roken, open vuur en werkzaamheden waarbij vonken kunnen ontstaan, zijn niet toegestaan.

Laat de motor afkoelen voordat u brandstof bijvult.

- Meng en giet de brandstof in een buitenruimte op kale grond; bewaar de brandstof op een koele, droge, goed geventileerde plaats; en gebruik een goedgekeurde, gemarkeerde container voor alle brandstofdoeleinden.

Veeg alle gemorste brandstof op voordat u de zaag start.

- Ga minimaal 3 meter van de tanklocatie vandaan voordat u de motor start.

- Zet de motor af en laat de zaag afkoelen in een niet-brandbare ruimte, niet op een droge plaats.

bladeren, stro, papier, enz. Verwijder langzaam de brandstofdop en vul het apparaat bij.

- Bewaar het apparaat en de brandstof op een plaats waar de brandstofdampen geen vonken kunnen bereiken of open vlammen van boilers, elektromotoren of schakelaars, ovens,

enz.

Wees vooral voorzichtig bij het snoeien van struiken en zaailingen, omdat hun elastische Takken kunnen in een ketting vallen, je raken of je evenwicht verliezen. Bij het snoeien van een tak die wordt blootgesteld aan externe belasting, wees voorzichtig met de impact na het verwijderen van de belasting. Controleer het hout vóór het zagen op vreemde voorwerpen zoals spijkers.

Zorg ervoor dat u ze verwijdert voordat u gaat snijden. Gebruik het apparaat alleen waarvoor het bedoeld is. doel. De zaag is uitsluitend bedoeld voor het zagen van hout. Gebruik de zaag niet voor Andere doeleinden die hier niet worden gespecificeerd. Bijvoorbeeld het zagen van kunststoffen, metselwerk, enz. Reinig en veeg de handgrepen vóór het werk af.

Snij niet boven schouderhoogte, buig niet te ver voorover en raak de grond niet aan met een zaagketting. Bij het zagen van planken en boomstammen is het noodzakelijk om een betrouwbare standaard (frame). Laat de andere persoon het houtblok niet vasthouden terwijl Houd de boomstam nooit met uw voet vast tijdens het zagen.

Werk niet bij weinig licht of op steile hellingen.

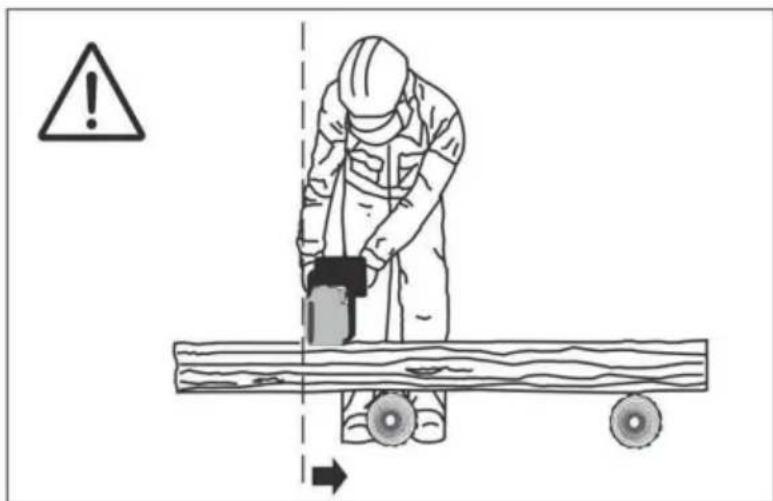

De zaag moet zo worden geleid dat geen enkel lichaamsdeel in de snijvlak (Fig.1).

Nationale regelgeving kan het gebruik van het product beperken.

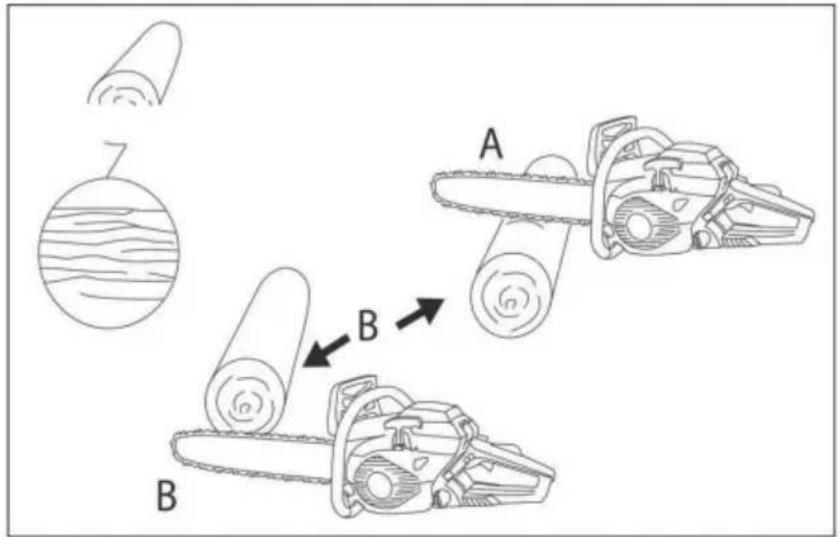

Om terugslag te voorkomen

WAARSCHUWING: Vermijd terugslag, wat tot letsel kan leiden. Terugslag is de achterwaartse, opwaartse of plotselinge voorwaartse beweging van de geleiderail die optreedt wanneer de zaagketting nabij de bovenste punt van de geleiderail een voorwerp raakt, zoals een boomstam of tak, of wanneer het hout zich sluit en de zaagketting in de snede klemt.

Als er een vreemd voorwerp in het hout terechtkomt, kunt u ook de controle over de kettingzaag verliezen.

1. Zaag met de geleiderail in een vlakke hoek.
2. Werk nooit met een losse, ver uitgerekte of sterk versleten ketting.
3. Zorg ervoor dat de ketting goed geslepen is.
   4.Zaag nooit hoger dan schouderhoogte.
4. Werk nooit met de punt van de geleiderail.
5. Houd het product altijd stevig met beide handen vast.
6. Gebruik altijd een ketting met een lage terugslag.
7. Gebruik de metalen grijptanden voor hefboomwerking.

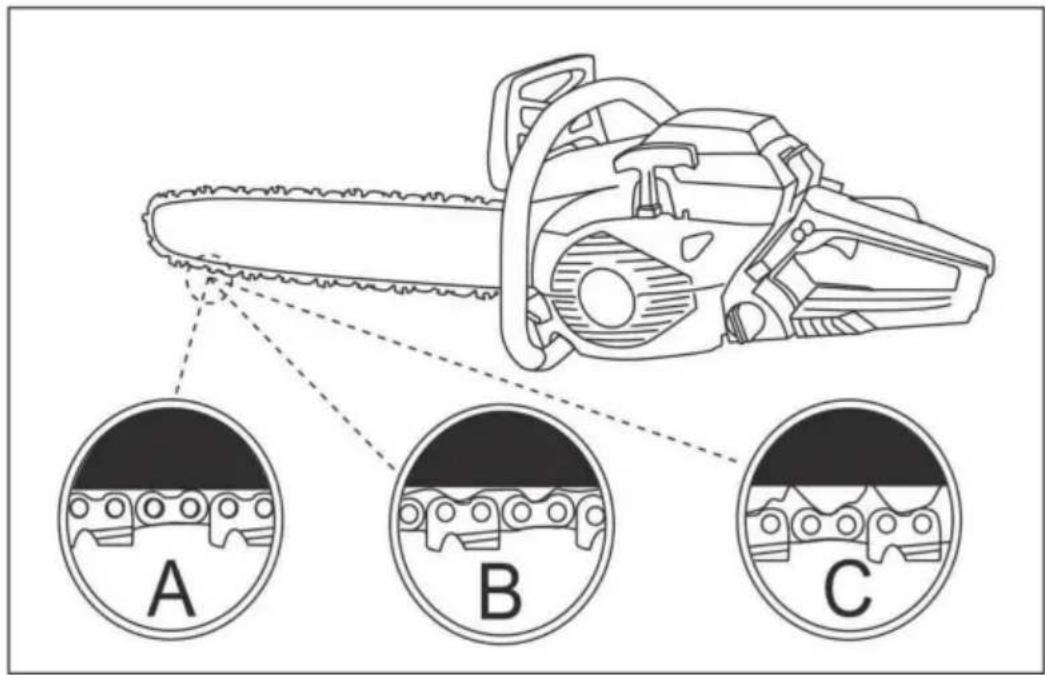

8. Zorg voor de juiste kettingspanning.

10.Maai alleen als de motor op hoge snelheid draait.

1. Laat de neus van de geleiderail niet in contact komen met een boomstam, tak of iets anders. obstakel dat u zou kunnen raken terwijl u het product bedient.

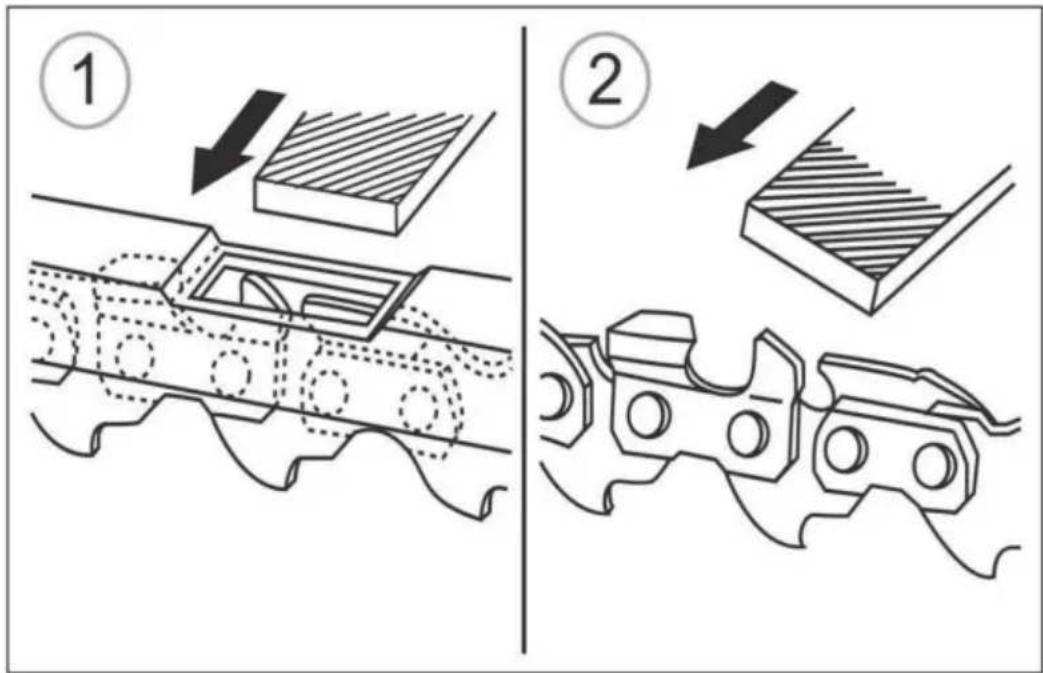

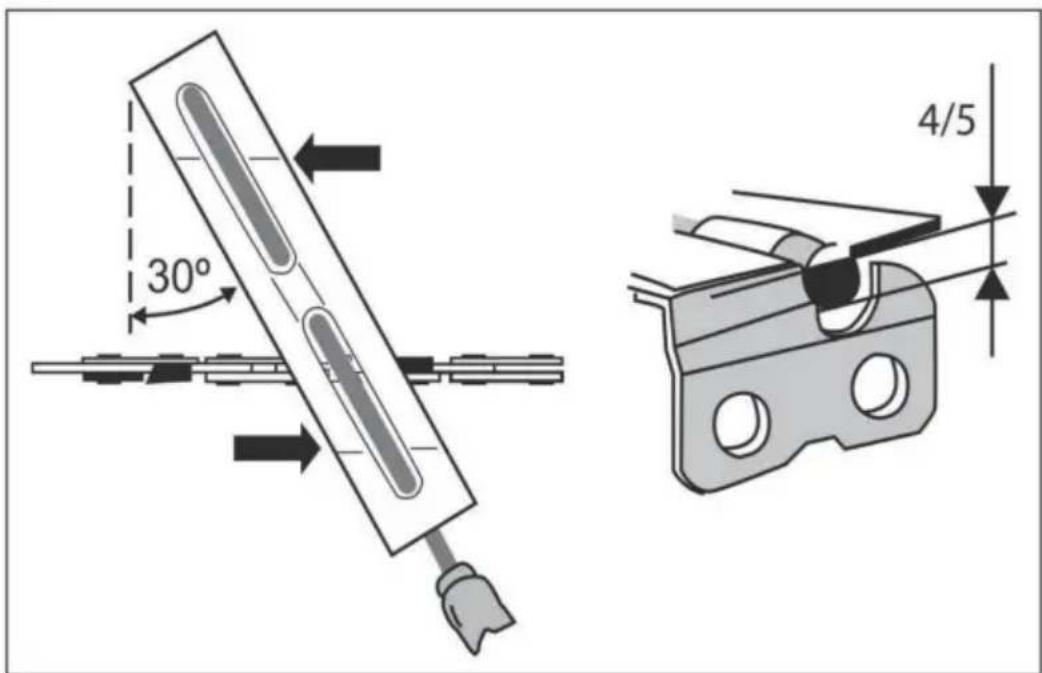

2. Volg de slijp- en onderhoudsinstructies van de fabrikant van de zaag ketting.

3. Gebruik uitsluitend vervangende geleiderails en zaagkettingen die door de fabrikant zijn gespecificeerd. vervangende onderdelen van de fabrikant of gelijkwaardige vervangingen.

Gebruik de kettingzaag nooit als schaafmachine.

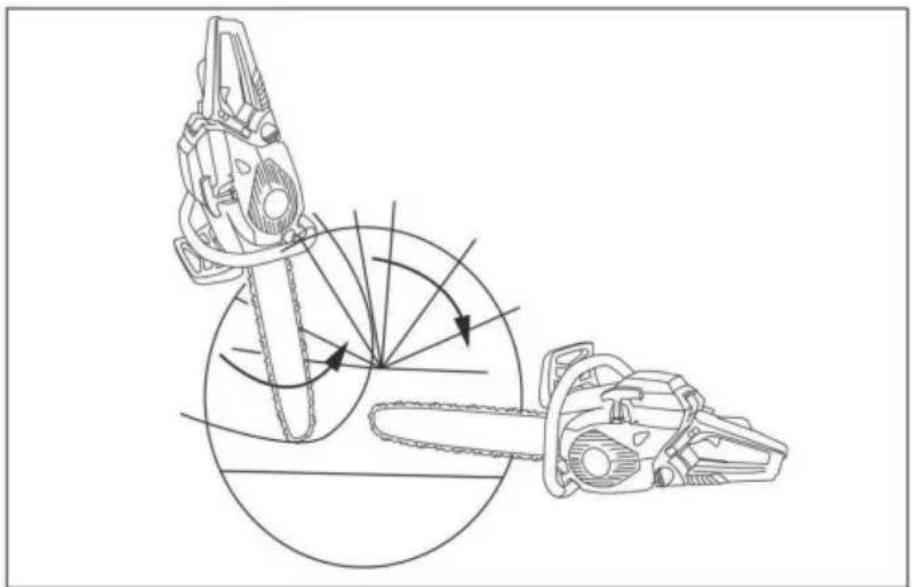

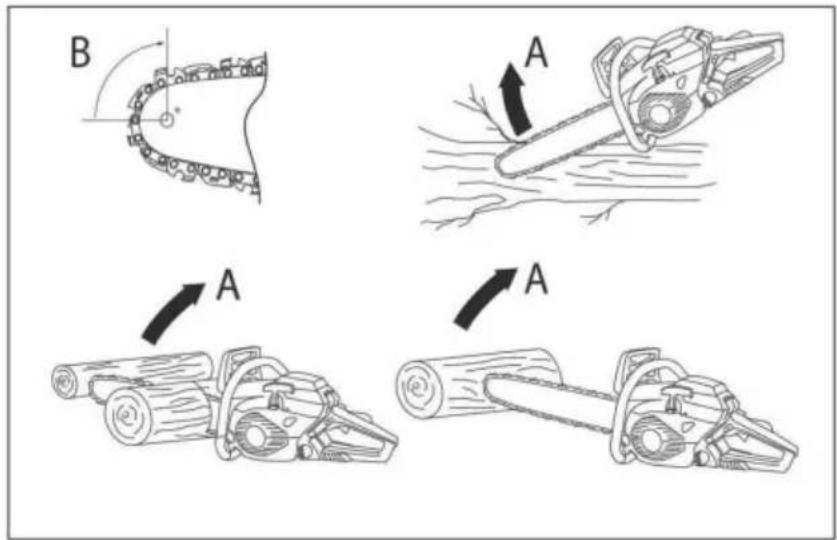

Let op! Bij het werken met een kettingzaag bestaat er gevaar voor terugslag.

Een terugslag veroorzaakt verlies van controle over de kettingzaag en kan ernstige of zelfs dodelijke verwondingen veroorzaken.

dodelijk letsel. Stuiteren met rotatie en stuiteren door vastlopen vormen de belangrijkste

vormen een groot gevaar bij het werken met kettingzagen en zijn de hoofdoorzaak van de meeste ongelukken.

Een terugslag ontstaat wanneer de voor- of bovenkant van het zaagblad (vooral de bovenkant)

kwart) de boom of andere harde voorwerpen raakt, en ook wanneer de snede in de boom

Sluit en klemt de ketting vast. Frontaal contact met het bovenste deel van het zaagblad.

kan een bliksemsnelle reactie veroorzaken, waarbij het gereedschap omhoog en terug naar de

operator. Vastlopen van de ketting aan de onderkant van de geleiderail duwt de

Kettingzaag uit de bediener. Vastlopen van de ketting bovenaan de geleider.

duwt het apparaat terug naar de gebruiker. Elk van deze effecten resulteert in verlies van controle over de zaag en ernstig letsel (Fig. 2).

B A A A

(Figuur 2)

Gebruik de kettingzaag niet als het luchtfilter is verwijderd of als het luchtfilterdeksel is geopend.

verwijderd. Vermijd de giftige effecten van giftige gassen! Uitlaatgassen bevatten

koolmonoxide (CO) en andere gassen die gevaarlijk zijn voor de gezondheid en het leven. Niet gebruiken het apparaat binnenshuis gebruiken. Als u tijdens het werk vergiftigingsverschijnselen ervaart, moet u frisse lucht inademen en medische hulp inroepen. Na afloop:

Laat het brandstofmengsel uit de tank lopen.

WAARSCHUWING!

Giet het brandstofmengsel niet in het riool of op de grond. Het moet

in speciale brandstofcontainers gegoten.

Het is noodzakelijk om niet alleen de algemene veiligheidseisen in acht te nemen die in deze handleiding worden gegeven, sectie, maar ook de speciale instructies die in andere secties zijn opgenomen.

Het niet naleven van de veiligheidsvoorschriften kan een gevaar voor het milieu opleveren,

het gereedschap beschadigen en ook gevaarlijke gevolgen voor de menselijke gezondheid met zich meebrengen. leven.

Indien de veiligheidsinstructies niet worden nageleefd, vervalt de garantie op schade.

Kleding en persoonlijke beschermingsmiddelen (PBM)

1. Bind lang haar vast, zodat het boven schouderhoogte hangt.
2. Draag geen loszittende kleding of sieraden, omdat deze in de huid kunnen worden getrokken.
   motor, vang de ketting of het kreupelhout op.
3. Gebruik de volgende veiligheidskleding en persoonlijke beschermingsmiddelen (PBM)
   Bij het bedienen van het product: • helm

met vizier en nekbescherming; • gehoorbescherming;

- stofmasker; • handschoenen

met goedgekeurde

zaagbescherming; • beschermende leggings met

goedgekeurde zaagbescherming; • antisliplaarzen met stalen neus en

goedgekeurde zaagbescherming.

VOORZORGSMAATREGELEN

Om persoonlijk letsel te voorkomen, dient u de volgende

regels te volgen: • Tijdens gebruik worden sommige onderdelen van het apparaat erg heet. Raak deze niet aan.

VOORDAT ze volledig zijn afgekoeld. • Plaats geen ontvlambare

voorwerpen op of in de buurt van het apparaat. • Vervoer, repareer of

onderhoud dit product niet met een brandstofmengsel in de tank. • Gebruik uw kettingzaag niet als deze op

enigerlei wijze beschadigd is. • Gebruik de machine niet in potentieel explosieve

atmosferen of in de aanwezigheid van

van open vuur.

- Gebruik uw kettingzaag niet in een omgeving die niet voldoet aan de

vereisten van deze handleiding. • Laat

niemand het gereedschap bedienen zonder de juiste instructies. • Gebruik de machine niet zonder

de in de handleiding gespecificeerde beschermingskappen.

ontwerp.• Draag de nodige persoonlijke beschermingsmiddelen bij het bedienen van de

eenheid.

- Laat de machine niet onbeheerd achter terwijl deze draait.

Gebruik de machine niet in de buurt van andere mensen of dieren.

- Voor noodactieplannen en -procedures, en abnormale en alarmerende situaties Schakel het apparaat onmiddellijk uit en neem contact op met een servicecentrum.

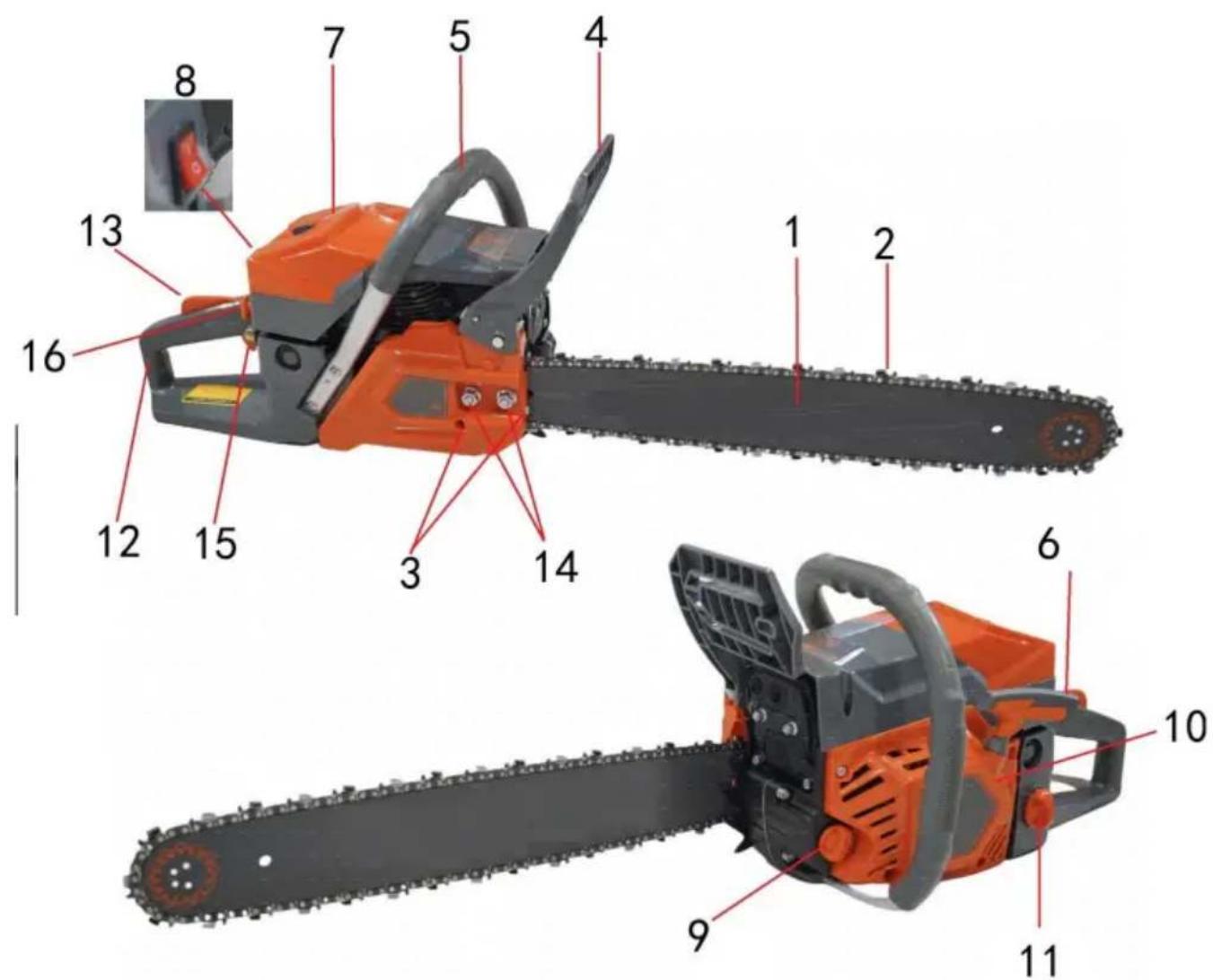

STRUCTUUR

Model/Artikel			5800	62005200400
Maximaal vermogen (kW)	1.3	1.8	2.0	2.7
Cilinderinhoud (cm3)	39,59	51,5	54.53	61,49
Tankvolume voor automatische ketting smering (ml)	210	260	260	260
Brandstoftankvolume (ml)	310	550	550	550
Lengte staaf (cm)	14 inch/35 cm	18 inch/45 cm	20 inch/50 cm	20 inch/50 cm
Kettingsteek (inch)	3/8	0,325
Motortype	2-takt, luchtgekoeld
Type brandstof	benzinemengsel (gewone benzine)en olie voor 2-takt, luchtgekoeld

Voorbereiding op de operatie

Uitpakken:

Bij aankoop wordt uw kettingzaag in een kartonnen verzenddoos naar u verzonden

doos met speciale beschermende eigenschappen aan de binnenkant om het product te beschermen tijdens de verzending.

Om het gereedschap uit de doos te halen, verwijdert u de verpakkingstape, opent u de doos en Verwijder voorzichtig de accessoires.

WAARSCHUWING!

Controleer altijd de complete set en de technische staat van het product

na het uitpakken en transporteren.

Bewaar de verpakkingsmaterialen voor het geval u het apparaat moet vervoeren.

Montagevereisten

Voordat u uw kettingzaag voor de eerste keer start, moet u de zaagblad monteren en ketting, de ketting afstellen, de brandstoftank vullen met brandstof en olie toevoegen om de ketting te smeren.

Waarschuwing! Start de kettingzaag pas als deze volledig gebruiksklaar is.

Lees deze handleiding zorgvuldig door voordat u de machine gebruikt. Let vooral op:

veiligheidsmaatregelen. Deze handleiding is een naslag- en instructiehandleiding en

geeft algemene informatie over de montage, bediening en het onderhoud van de kettingzaag.

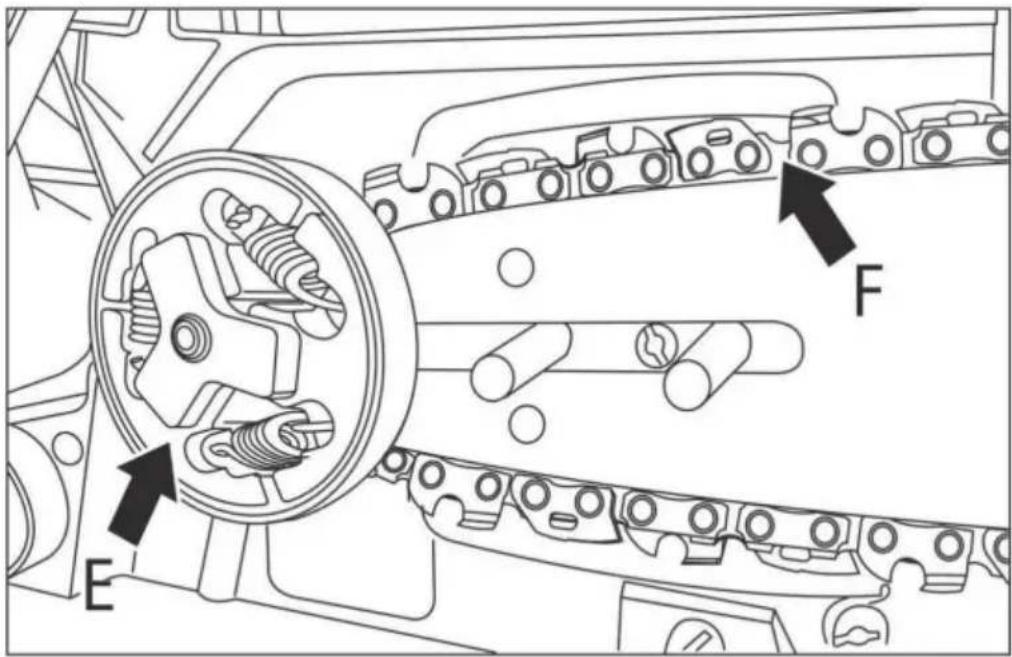

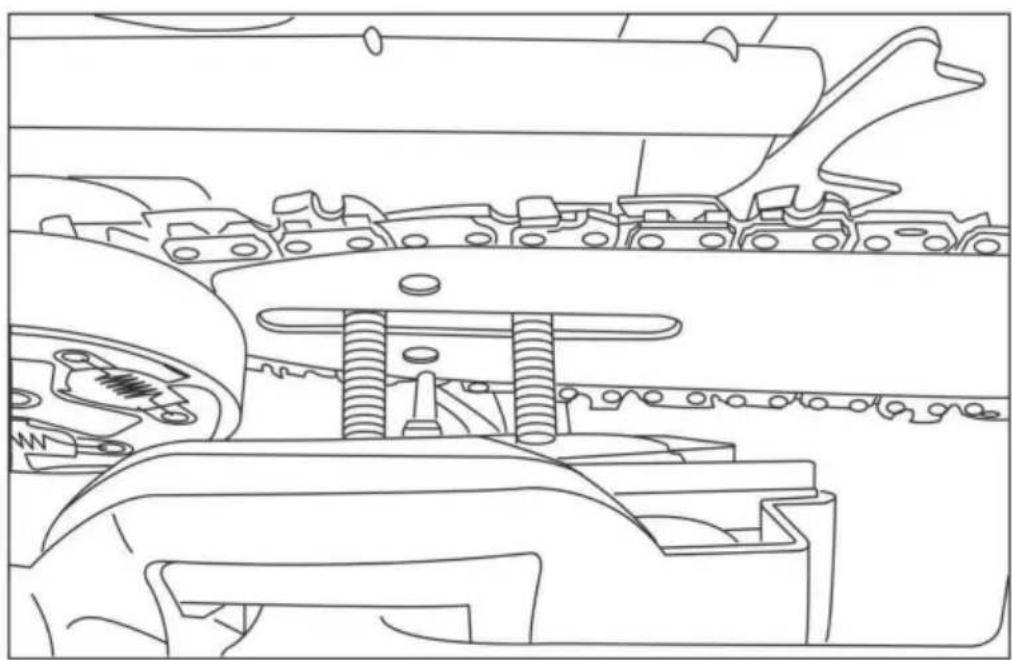

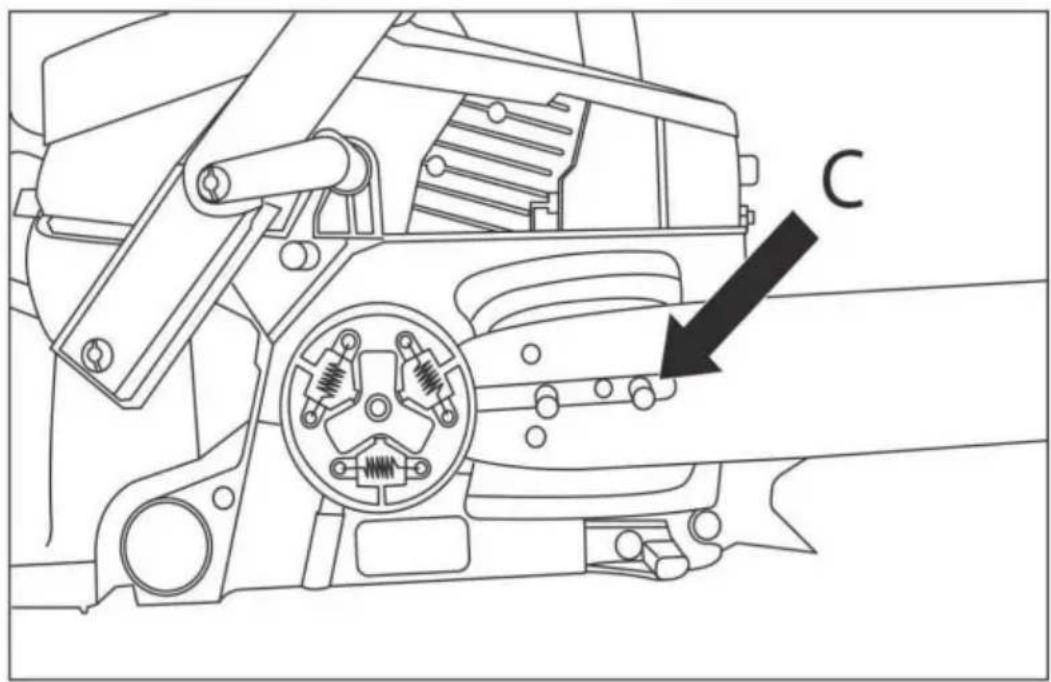

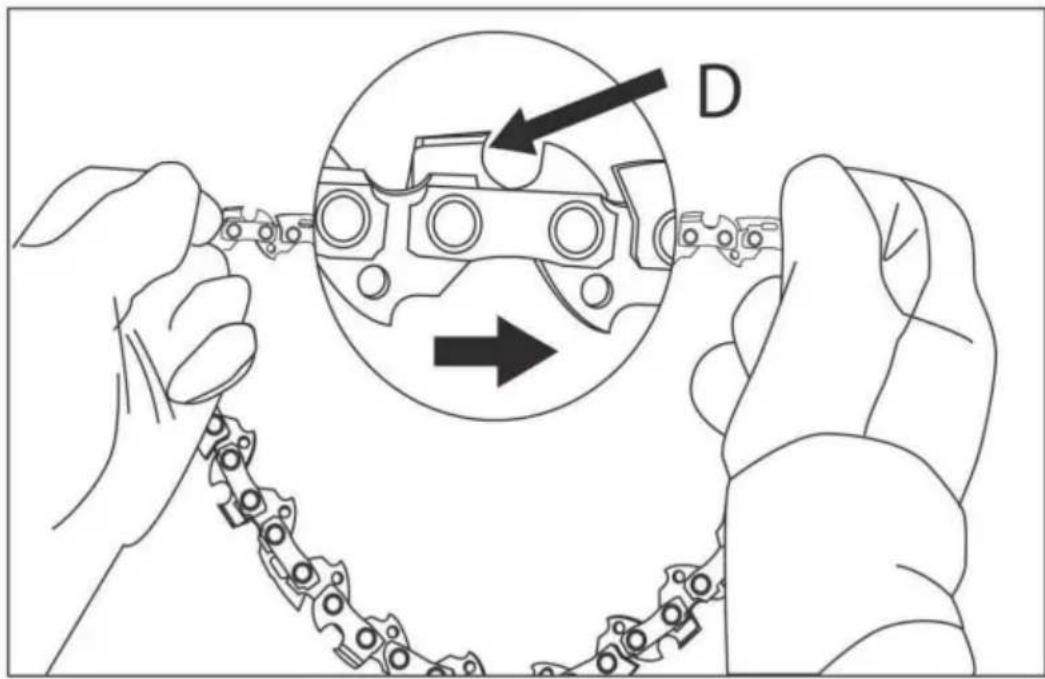

Aandrijfstang en zaagketting gemonteerd.

WAARSCHUWING!

Draag altijd beschermende handschoenen wanneer u met de ketting werkt.

1. Zorg ervoor dat het apparaat is uitgeschakeld. Plaats de zaag op een vlakke ondergrond.
2. Beweeg het kettingremschild naar de werkstand door de hendel naar achteren te trekken.
   Zorg ervoor dat de ketting rond het zaagblad draait (fig. 4).
3. Draai de twee moeren (A) los waarmee het zaagblad en de kettingkast vastzitten. Verwijder de beschermkap samen met de kettingremkap (B) (fig.5).

1. Plaats de stang zodanig dat de sleuf in de stang op één lijn ligt met beide bouten (C) (fig. 6).
2. Spreid de ketting in een cirkel uit met de snijkanten (D) uitgelijnd met de markeringen op de kettingzaagkap en de geleiderail (afb. 7).

C

(figuur 6).

D

(figuur 7)

1. Laat de ketting achter het aandrijfwiel (E) lopen. Controleer of de schakels van de ketting goed tussen de tanden van het kettingwiel liggen.
2. Plaats de schakels in de groef (F) aan de omtrek (Fig. 8).

1. Draai de ketting om ervoor te zorgen dat de tanden van de ketting in de tanden van het kettingwiel grijpen. 9. Plaats de kettingkast en het kettingremschild terug, zodat de bouten in de daarvoor bestemde gaten passen en de kettingspanpen in het onderste gat in het zaagblad past (afb. 9).

1. Plaats beide moeren, draai ze met de hand vast en volg de instructies voor het afstellen van de kettingspanning. Wanneer de ketting de juiste spanning heeft bereikt, draait u de moeren volledig vast.

Kettingspanning afstellen

WAARSCHUWING!

Draag altijd beschermende handschoenen wanneer u met de ketting werkt.

De juiste kettingspanning is uiterst belangrijk en moet zowel vóór als na de montage worden gecontroleerd.

starten en periodiek tijdens het gebruik. De tijd nemen om de ketting af te stellen zal

Verbeter uw prestaties en verleng de levensduur van uw zaag.

WAARSCHUWING!

Een nieuwe ketting zal snel doorhangen en moet na 5 tot 8 sneden opnieuw worden gespannen.

Dit komt vaak voor bij nieuwe kettingen en de spaninterval wordt langer

in de loop van de tijd.

Het tandwiel, de band, de ketting en de krukas slijten veel sneller als de ketting te strak zit.

los of te strak. Kijk naar figuur 10, die de juiste spanning voor een koelketen laat zien.

(A), een warme ketting (B) en een ketting waarvan de spanning moet worden aangepast (C).

A B C

(figuur 10)

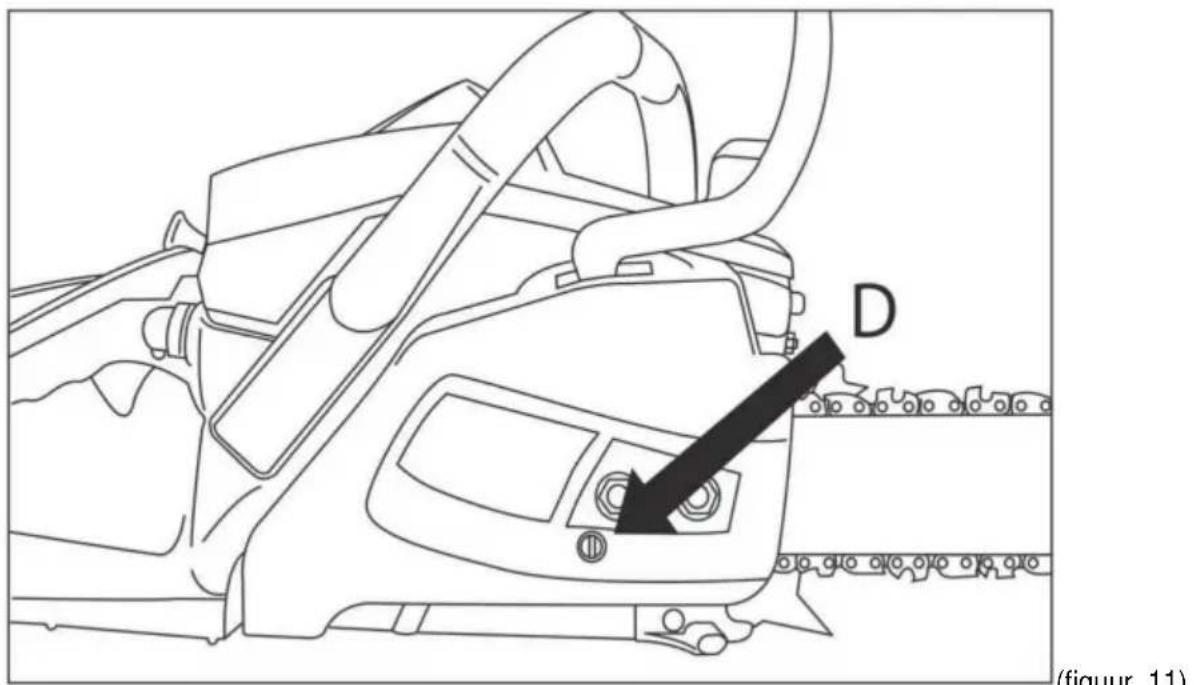

Procedure voor het afstellen van de kettingspanning

1. Draai de moeren van de band (beschermkap met remschild) los en draai de afstelschroef

Draai schroef (D) met de klok mee om de ketting te spannen. Draai de stelschroef (D)

tegen de klok in om de kettingspanning te verlagen. Zorg ervoor dat de ketting helemaal naar binnen loopt.

rond de bar (fig. 11).

1. Nadat u de ketting hebt afgesteld, draait u de moeren vast die de stang vastzetten (beschermkap

(samen met het remschild) stevig vast. De ketting wordt als goed gespannen beschouwd als Je kunt hem met weinig moeite met de hand over de stang bewegen. De ketting moet goed passen. de onderkant van het zaagblad en kan met de hand van het zaagblad worden weggetrokken door ongeveer 2-4 mm.

D (figuur 11)

LET OP: Als de ketting moeilijk over het zaagblad beweegt of stopt, is deze te strak gespannen. Verminder de spanning.

Controle van de kettingrem

Uw kettingzaag heeft een kettingrem die de kans op letsel verkleint als de zaag stuitert. Het veiligheidsmechanisme wordt geactiveerd wanneer er druk op de rem wordt uitgeoefend. bescherming. Wanneer de hand van de operator het schild raakt, stopt de ketting abrupt.

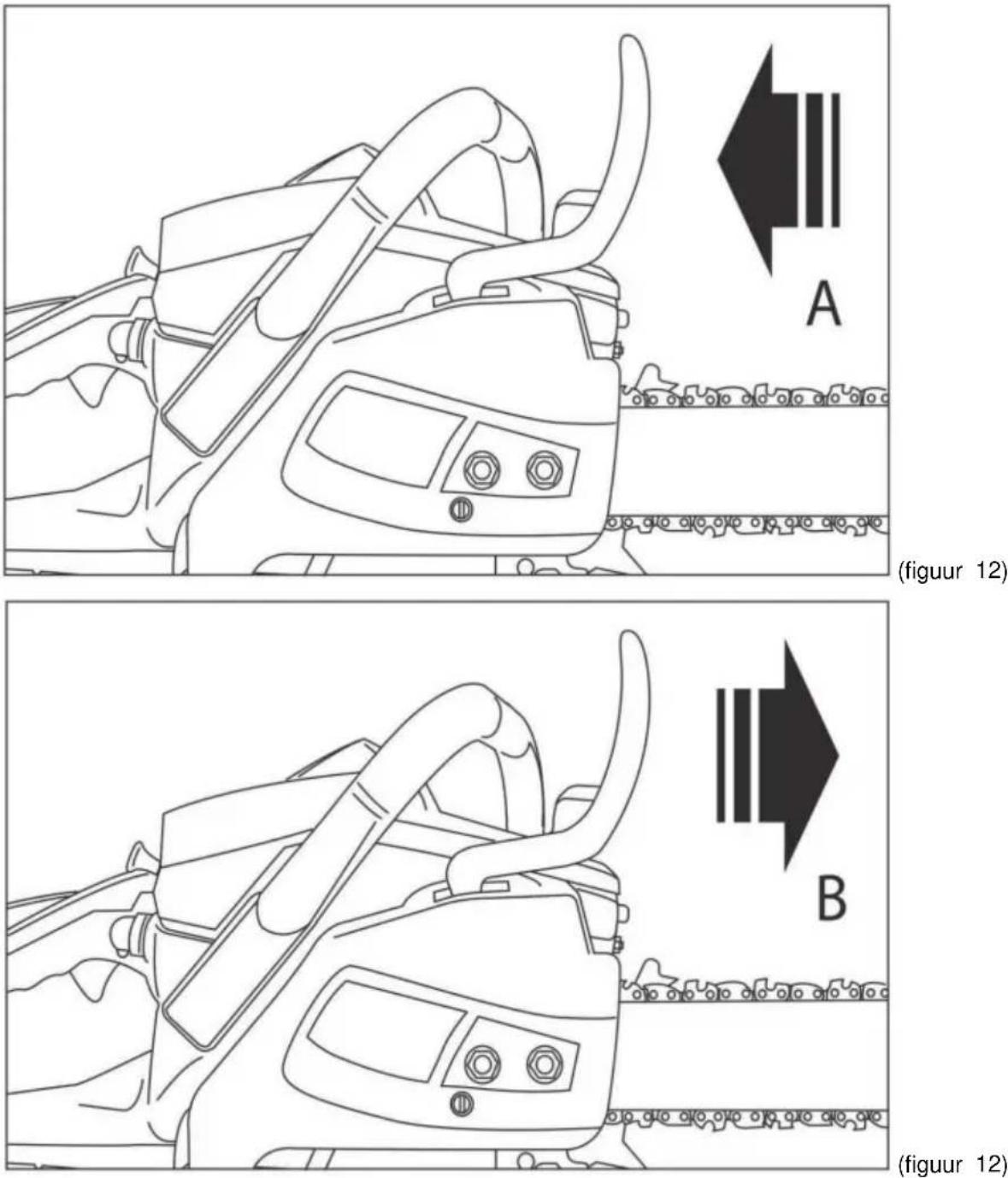

De kettingrem heeft twee standen:

1. De rem staat uit (de ketting kan bewegen) als het remschild naar achteren wordt getrokken (A) (figuur 12).

2. 1. De rem staat erop (de ketting kan niet bewegen) met het remschild naar voren gericht naar voren (B). In dit geval mag de ketting niet over het zaagblad bewegen (fig. 12).

Om de kettingrem te controleren:

1. Plaats de zaag op een vlakke ondergrond en schakel de kettingrem uit. De ketting moet met niets in aanraking komen.
2. Start de kettingzaag door op de gashendelsleutel en de gashendel te drukken.
3. Druk op de kettingremschakelaar. De ketting zou snel moeten stoppen. Laat de

De remschijf moet in goede staat zijn en een duidelijke klik maken bij het verplaatsen van de ene positie naar de andere. Niet gebruiken

de eenheid als het remschild niet naar een van de posities kan worden bewogen of als de ketting stopt niet wanneer de rem wordt aangetrokken. Breng het apparaat naar een servicecentrum voor reparatie.

Olie verversen van de kettingzaag

WAARSCHUWING!

Gebruik nooit gebruikte olie! Afvalolie is schadelijk voor het milieu en kan

schade tot gevolg hebben.

Kettingzaagolie moet worden gebruikt om de zaagketting en het zaagblad te smeren. Gebruik olie die bevat additieven om wrijving en slijtage te verminderen en harsvorming op de staaf en ketting.

WAARSCHUWING!

Zorg ervoor dat de kettingzaag is uitgeschakeld voordat u de olietank vult.

Om de olietank te vullen:

1. Zorg ervoor dat u het oppervlak rond de dop van de olietank schoonmaakt om te voorkomen dat er vuil op komt. binnen.
2. Draai de olietankdop los en giet er kettingzaagolie in (tankinhoud 260 ml).
3. Schroef de dop van de olietank er weer op.

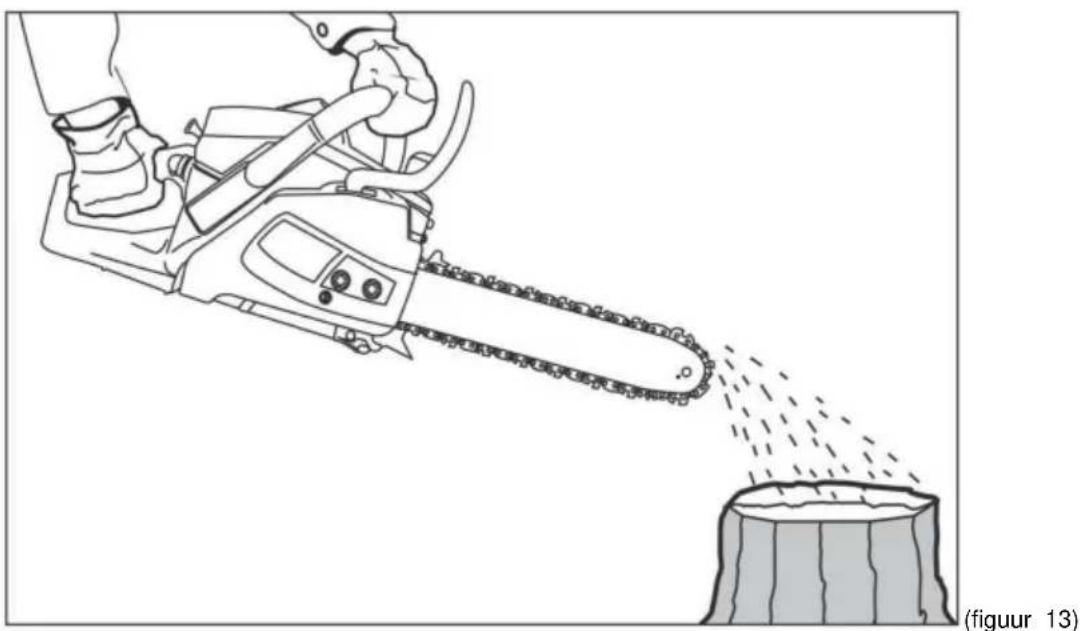

4. Controleer de olietoevoer voordat u begint: schakel de kettingzaag in en houd deze boven Geschikte bedding. Bij voldoende smering zal er een licht druppelend oliespoor ontstaan (fig. 13).

Controleer altijd het oliepeil. Gebruik de kettingzaag niet als er

onvoldoende olie om de ketting te smeren.

Goede smering is essentieel om de wrijving tussen ketting en geleider te verminderen.

een zaag met onvoldoende smering vermindert de prestaties en de levensduur en veroorzaakt

snelle slijtage van ketting en zaagblad door oververhitting. Deze kettingzaag is uitgerust met een

automatisch smeersysteem dat de benodigde hoeveelheid smering levert

de zaagblad en de ketting. Naarmate het motortoerental toeneemt, neemt ook de olietoevoer naar het zaagblad toe.

Brandstofmengsel voor kettingzaag

Voor het beste resultaat gebruikt u standaardkwaliteit Al-92 benzine zonder additieven gemengd met

speciale olie voor 2-taktmotoren in de verhouding aangegeven op de olieverpakking. De

De aanbevolen mengverhouding is 1:40, tenzij deze afwijkt van de opgave van de oliefabrikant.

aanbeveling. Meng brandstof en 2-taktolie in een speciale container tot een

Er ontstaat een homogeen mengsel.

WAARSCHUWING!

Vul uw kettingzaag niet met pure benzine. Dit kan ervoor zorgen dat de motor afslaat.

defect raken en de garantie van de fabrikant op het product ongeldig maken.

Het wordt niet aanbevolen om een brandstofmengsel te gebruiken dat langer dan 30 jaar is opgeslagen.

dagen.

WERKWIJZE

Controleer voor aanvang van de werkzaamheden het werkgebied en verwijder vreemde voorwerpen die

letsel veroorzaken of de apparatuur beschadigen.

Gebruik het gereedschap alleen overdag of bij goede lichtomstandigheden.

Wees voorzichtig en gebruik altijd uw gezond verstand bij het bedienen van de zaag. Als een

Als er een abnormale situatie optreedt, schakel dan onmiddellijk de kettingzaag uit en neem contact op met een

geautoriseerd servicecentrum.

De motor starten

1. Maak een goede pilaar en leg de kettingzaag op de grond zodat de ketting niet afslaat.

iets aanraken.

1. Houd de voorste handgreep met één hand vast en breng de kettingzaag naar de grond. Houd de achterste handgreep vastpakken door erop te stappen.
2. Zet de contactschakelaar op "aan".
3. Trek de hendel van de luchtklep naar u toe totdat deze vastklikt. De luchtklep sluit dan.
4. Trek langzaam aan de startgreep totdat u weerstand voelt en trek vervolgens met een lichte druk aan de kabel. constante en gelijkmatige beweging tot een afstand van niet meer dan 50-60 cm. Herhaal de Herhaal de procedure meerdere malen totdat de motor start.
5. Druk op de gashendelvergrendelingssleutel en de gashendel, de luchtklep van de carburateur zal Als de klep automatisch opengaat, keert de demperhendel terug naar de oorspronkelijke positie.

WAARSCHUWING! Laat de kabel niet helemaal uittrekken voordat de De startmotor is gestopt. Dit zal ervoor zorgen dat de startmotor kapot gaat en vallen niet onder de garantie.

Stop de motor

1. Laat de gashendelvergrendelingssleutel en de gashendelsleutel los, zodat de motor stationair draait.
2. Om de motor te stoppen, zet u de schakelaar in de "uit"-stand.

OPMERKING: Om de motor in noodgevallen te stoppen, schakelt u de kettingrem in en beweegt u de schakelaar op de "uit"-positie zetten.

Knippen

Kleine bomen tot 15 cm diameter worden meestal met één enkele snede afgezaagd. Bij grotere bomen bomen moet een voorsnede worden gemaakt. De inkeping bepaalt de richting waarin de boom zal vallen.

WAARSCHUWING!

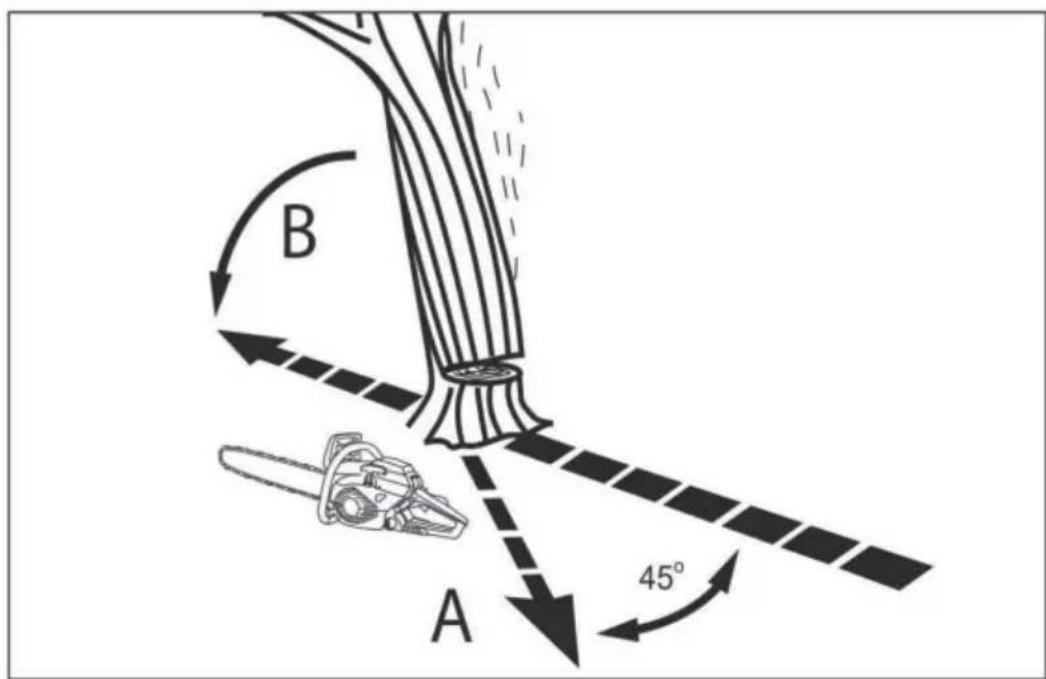

Markeer vooraf uw vluchtroute (A) en maak deze vrij van mogelijke obstakels.

obstakels voordat je begint met snijden. De vluchtroute moet in de richting zijn

tegengesteld aan de richting waarin de boom naar verwachting zal vallen (B) (fig. 14).

B A 45°

(figuur 14)

WAARSCHUWING! Bij het vellen van een boom op een helling moet de bestuurder rechtop staan hoger op de helling, aangezien de te vellen boom naar beneden kan rollen.

OPMERKING: De valrichting wordt bepaald door de inkeping. Voordat u de zaagsnede maakt, moet u de verdeling van de grote takken, het zwaartepunt van de kroon en de natuurlijke helling van de boom beoordelen om de valrichting te bepalen.

WAARSCHUWING! Vel geen boom bij harde of wisselende wind en als er een risico op materiële schade. Vel geen boom als er een risico op schade bestaat.

draden. Coördineer het kappen met nutsbedrijven en professionals.

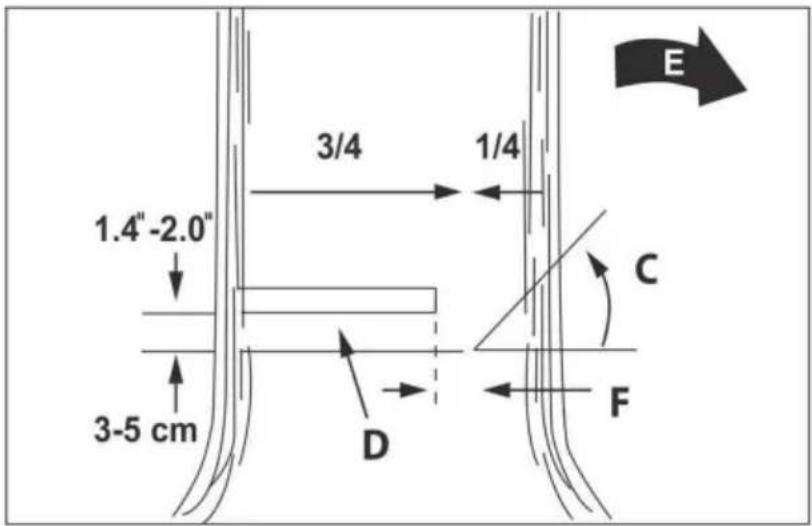

Een boom vellen

Normaal gesproken bestaat het vellen van een boom uit twee basisbewerkingen: het inkepen (C) en het maken van de laatste snede (D). Begin met het inkepen (C) aan de kant van de boom die zich in de beoogde positie bevindt Valrichting (E). Zorg ervoor dat de inkeping niet te diep in de stam gaat.

De inkeping (C) moet zo gemaakt worden dat een voldoende dik en sterk deel van de stam

(F) wordt ongesneden gelaten. De inkeping moet breed genoeg zijn om de val van de de boom tijdens het kappen. Waarschuwing! Loop niet voor een boom die al gekapt is.

gekerfd. De laatste snede (D) wordt gemaakt aan de achterkant van de boom, 3-5 cm boven de horizontale basis van de inkeping (C) (fig. 15).

1.4"-2.0" 3-5 cm 3/4 1/4 C D F E

(figuur 15)

Zaag de stam nooit helemaal door. Laat altijd een voldoende dik en sterk deel van de stam (F) onafgezaagd.

Dit onafgesneden deel voorkomt dat de boom voortijdig valt en begeleidt de boom tijdens de val.

Als u de stam helemaal doorzaagt, verliest u de controle over de valrichting. Plaats een wig of hefboom in de snede voordat de boom instabiel wordt en begint te bewegen. Zo voorkomt u dat de zaagblad vastloopt in de snede als u de valrichting verkeerd hebt ingeschat. Voordat u de boom velt, moet u ervoor zorgen dat er niemand in de buurt is.

het valgebied van de boom.

WAARSCHUWING!

Voordat u de laatste snede maakt, moet u er altijd voor zorgen dat er geen dieren of

alle objecten in het werkgebied.

Laatste versie

Gebruik houten of kunststof wiggen (A) om te voorkomen dat het zaagblad of de ketting (B) in de snede vastloopt.

De wiggen zorgen er ook voor dat het vellen wordt gecontroleerd (fig. 16).

A B

(figuur 16)

Wanneer de diameter van de stam groter is dan de lengte van de balk, worden er twee sneden gemaakt, zoals aangegeven in (fig. 17).

Als de kettingzaag tijdens de laatste snede het ongesneden deel van het zaagblad nadert,

Als de boom door de stam valt, zal hij beginnen te vallen.

A

Wanneer de boom begint te vallen, haal dan de kettingzaag uit de zaagsnede, zet de motor af, leg de kettingzaag op de grond en verlaat het gebied van de beoogde vluchtroute. Voer alle benodigde handelingen onmiddellijk en zonder uitstel uit.

Snoeien van takken

WAARSCHUWING!

Snoei geen takken terwijl u op de stam staat. Dit kan leiden tot:

ernstig letsel.

Takken worden van de omgevallen boom afgesneden. Zaag geen takken af die de stam ondersteunen. en zorg ervoor dat het niet wegrolt (A) totdat u de stam hebt doorgezaagd (fig. 18).

Takken die onderhevig zijn aan externe belasting moeten van onder naar boven worden afgesneden om te voorkomen dat de kettingzaag tegen vastlopen.

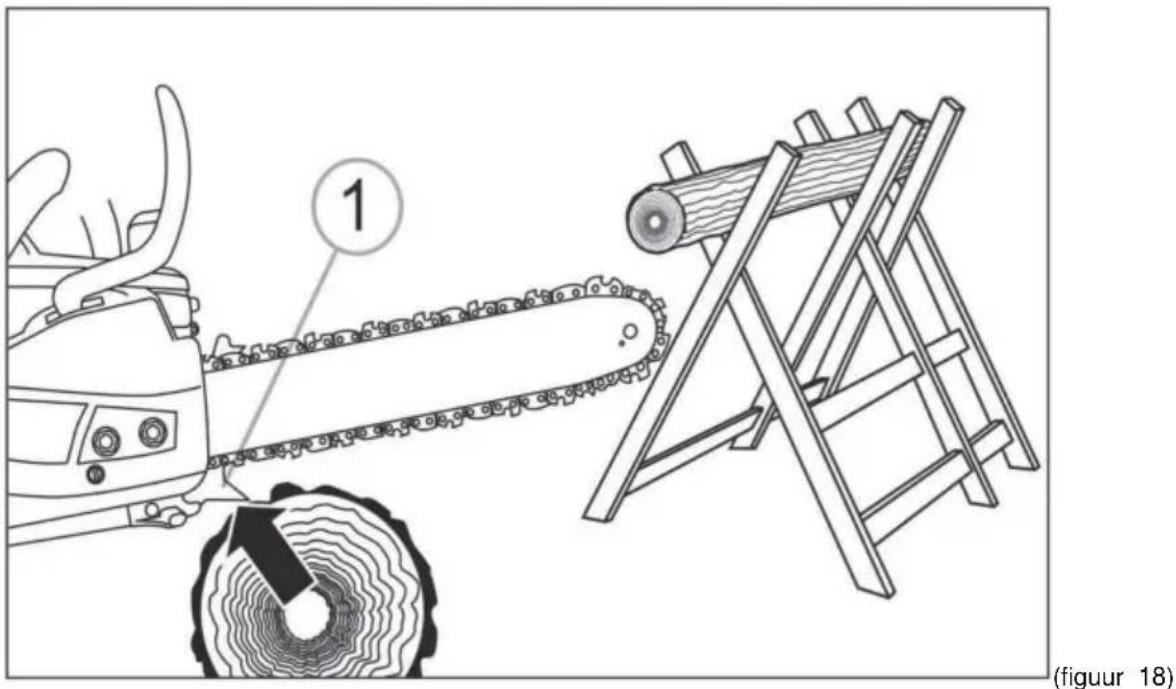

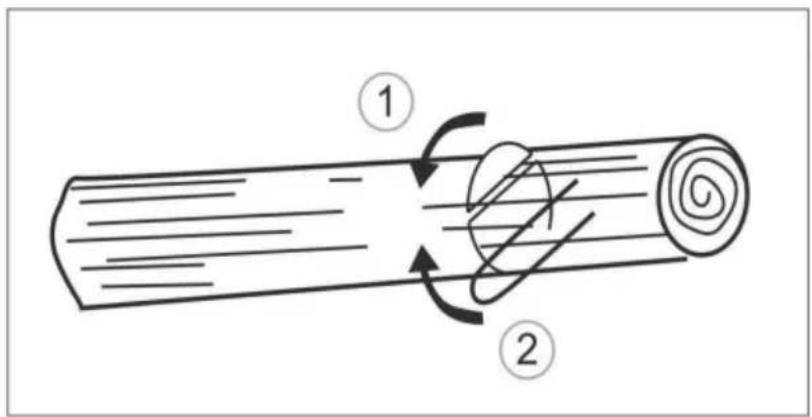

Zagen met dwarssnede

Het zagen gebeurt dwars op de houtvezels. Zorg ervoor dat bij het werken op een helling dat u zich in een stabiele positie bevindt en dat u aan de hogere kant van de helling ten opzichte van de stam.

Zorg ervoor dat de stam op de steunen rust en dat het af te zagen uiteinde niet op de grond. Zorg ervoor dat de ketting niet in de grond loopt, want dit zal leiden tot snelle slijtage van de ketting.

1 (figuur 18)

Voor het zagen in dwarsrichting moet de getande aanslag 1 (fig. 19) op de te zagen stam worden gezet. afgezaagd.

1. Als de stam over de gehele lengte wordt ondersteund, rijd dan met de kettingzaag van boven naar beneden. onderkant en zorg ervoor dat de ketting niet in de grond loopt (fig. 20).

2. Wanneer de stam aan één kant van zijn steun staat, zaag je eerst ongeveer 1/3 van de stam af. diameter van de stam om splijten te voorkomen. Maak de snede vervolgens bovenaan af, zodat valt samen met de eerste snede, waardoor vastlopen wordt vermeden (fig. 21).

1. Indien de stam aan beide uiteinden wordt ondersteund, zaag dan eerst vanaf de bovenste 1/3 van de diameter van de stam om splijten te voorkomen. Maak de snede vervolgens van onderaf af, zodat het valt samen met de eerste snede, waardoor vastlopen wordt vermeden (fig. 22).

Om de boomstam in stukken te zagen, is het het beste om de stam met prikkers te ondersteunen. Als dit niet lukt, mogelijk moet de stam worden opgetild en op de boomstammen worden geplaatst. Zorg ervoor dat de stam stevig is vastgemaakt. Voor uw persoonlijke veiligheid en om het zagen gemakkelijker te maken, dient u de volgende instructies in acht te nemen: de juiste lichaamshouding (fig. 23):

1. Houd de zaag stevig met beide handen vast, rechts van uw lichaam.
2. Houd uw linkerarm zo recht mogelijk.
3. Bewaar uw evenwicht door op beide voeten te leunen.

WAARSCHUWING! Alle onderhouds- en reparatiewerkzaamheden moeten worden uitgevoerd met de machine uitgeschakeld.

Tijdig onderhoud verlengt de levensduur van het gereedschap en verhoogt de efficiëntie. Met de Met uitzondering van de hierin genoemde handelingen, dient het apparaat onderhouden te worden door gekwalificeerd personeel bij een erkend servicecentrum.

Controleer elke keer dat het werk is voltooid de eenheid op de integriteit en dichtheid van de componenten van verbindingen. Neem indien nodig contact op met een erkend servicecentrum.

Preventief onderhoud

Serviceregeling		Na het afrondenwerk/dagelijks	Na de operatieuren
Element	Actie		10	20
Schroeven/moeren/bouten controleren/spannen		•
Luchtfilter	Reinigen/vervangen			•
Bougie	Reinigen/reguleren/vervangen		•
Brandstofslangen	Controleer/vervang indiennodig	•
Kettingremcomponenten	Controleer/vervang indiennodig	•

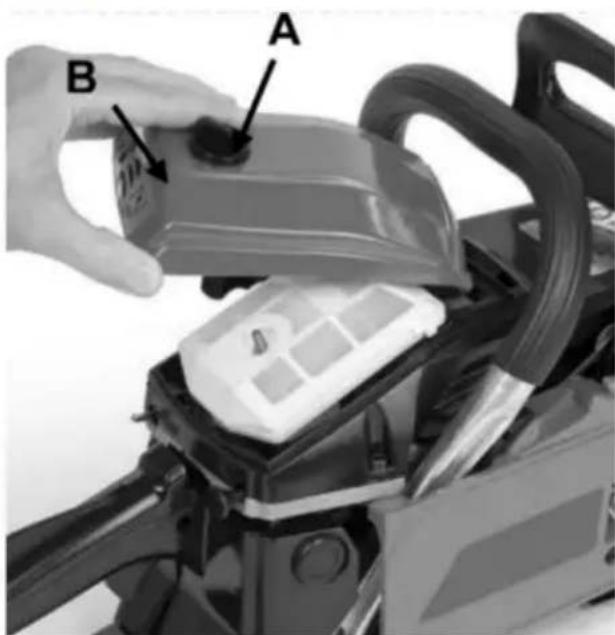

Luchtfilter

Gebruik de zaag niet zonder luchtfilter. Stof en vaste deeltjes kunnen in de motor terechtkomen en schade en storingen veroorzaken. Houd het luchtfilter schoon! Reinig het luchtfilter: 1. Draai de plastic knop (A) los en verwijder het luchtfilterdeksel (B). (Afb. 24)

1. Reinig het luchtfilter door het lichtjes op een harde ondergrond te kloppen. Blaas de binnenkant schoon met perslucht (maximaal 2 bar). (Fig. 25)
2. Plaats het gereinigde luchtfilterelement terug, plaats het luchtfilterdeksel terug en draai de plastic knop vast.

WAARSCHUWING!

Was het filter niet met water.

A B

(Figuur 24)

Voor effectief zagen moet u de bougie schoon en vrij van koolstofafzetting houden.

De afstand tussen de elektroden moet correct worden afgesteld.

1. Zorg ervoor dat de zaag uit staat.
2. Maak het oppervlak rond de bougie schoon.

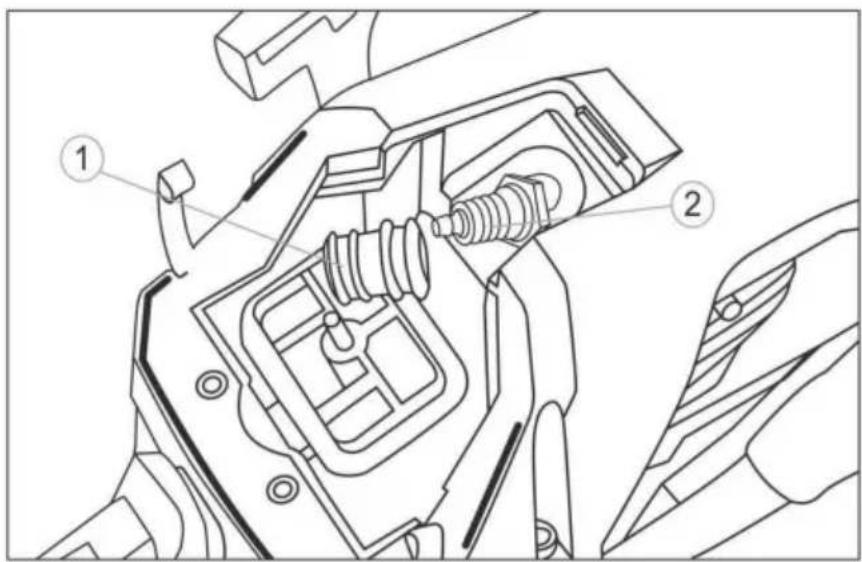

3. Koppel de hoogspanningskabel los van bougie 1 (fig. 26).
4. Draai de bougie 2 los met de speciale bougiesleutel. NIET GEBRUIKEN

ELK ANDER GEREEDSCHAP. De elektroden van de bougie moeten lichtbruin zijn.
5. Vervang de bougie als de keramische isolator is afgebroken of als de elektroden beschadigd zijn. verbrand of vuil.
6. Maak de elektroden schoon op het metaal met fijn schuurpapier, controleer de afstand en stel deze af.
7. Controleer de afstand tussen de aardelektrode en de middenelektrode met behulp van een Speciale sonde. Stel indien nodig de afstand in op 0,7-0,8 mm (fig. 27).
8. Plaats de bougie in de motor en draai deze goed vast. Onvoldoende vastgedraaid van de bougie kan ervoor zorgen dat deze oververhit raakt en de motor beschadigd raakt.
9. Sluit het aan op de hoogspanningsdraad.

De carburateur is af fabriek afgesteld voor optimale prestaties. Als er afstellingen nodig zijn Neem indien nodig contact op met het dichtstbijzijnde erkende servicecentrum.

Behoud van de kettingzaag

Als u de kettingzaag langer dan 30 dagen opbergt, moet u deze goed bewaren.

Als de conserveringsinstructies niet worden opgevolgd, zal de brandstof die in de carburateur achterblijft, verdampen en laten een stroperige, geleiachtige rest achter. Dit zorgt ervoor dat de motor start.

problemen en dure reparaties.

WAARSCHUWING!

Bewaar de kettingzaag niet langer dan 30 dagen, tenzij aan de volgende voorwaarden is voldaan:

Er zijn maatregelen genomen:

1. Open voorzichtig de tankdop zodat eventuele overtollige druk kan ontsnappen.
   De brandstof die zich in de brandstoftank bevindt, wordt langzaam vrijgegeven. Tap de resterende brandstof af.
2. Start de motor en laat deze draaien tot hij stopt, zodat de carburateur kan verdampen.
3. Laat de motor afkoelen (ongeveer 5 minuten).
4. Gebruik een bougiesleutel om de bougie te verwijderen.
5. Voeg 1 theelepel pure 2-taktolie toe aan het bougiegat. Trek aan het startkoord.

langzaam een paar keer om de interne componenten met olie te bedekken. Plaats de bougie terug. plug.

OPMERKING: Bewaar de kettingzaag op een droge plaats, uit de buurt van mogelijke vuurbronnen zoals zoals fornuizen, gaskachels, enz.

Het gereedmaken van de machine voor gebruik na conservering

1. Verwijder de bougie.
2. Trek met kracht aan het startkoord om overtollige olie uit de brandstoftank te laten lopen tank.
3. Maak de bougieopening schoon en stel deze af, of plaats een nieuwe bougie met de juiste bougie-afstand. gat.
4. Maak de kettingzaag klaar voor gebruik.
5. Vul de tank met een geschikt brandstofmengsel van benzine en olie.

Het gereedschap schoonmaken

WAARSCHUWING!

Gebruik geen water of andere vloeistoffen voor het schoonmaken! Wees voorzichtig bij het schoonmaken.

het gereedschap. Draag altijd beschermende handschoenen.

Zet de machine uit. Wacht ongeveer 10-15 minuten tot de motor is afgekoeld.

volledig. Veeg alle oppervlakken en ventilatieopeningen af met een droge doek of lap en gebruik een speciale indien nodig borstelen.

Om een goede werking van de oliepomp te garanderen, moet u de oliegroef regelmatig reinigen en de olie-inlaat in de geleiderail van de zaag.

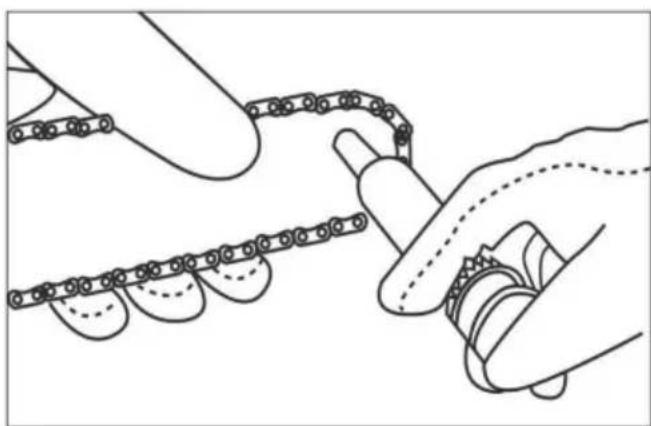

Onderhoud van de bar

Het tandwiel bovenop de geleiderail moet regelmatig worden gesmeerd.

Het onderhoud van de balk, zoals beschreven in deze sectie, is essentieel voor de kwaliteit van uw ketting zaag. Om het kettingtandwiel te smeren, raden wij het gebruik van een vetspuit aan (niet (inbegrepen).

Onderhoud van het kettingwiel:

Schakel het gereedschap uit en laat het zaagblad en de ketting afkoelen.

Maak het getande kettingwiel schoon. Plaats het naaldvormige mondstuk van de spuit in het smeergat en spuit vet totdat het aan de buitenrand van de ketting verschijnt staafwiel (fig. 28).

Beweeg de ketting met de hand. Herhaal de bovenstaande smeerprocedure totdat de hele ketting is gesmeerd. kettinggeleiderwiel gesmeerd is.

De stang moet elke 8 bedrijfsuren worden gedraaid voor gelijkmatige slijtage. Houd de band Maak de groef en het smeergat schoon met het reinigingsgereedschap (niet meegeleverd) (fig. 29).

Controleer de rails regelmatig op slijtage, verwijder indien nodig bramen en reinig de rails haaks met een platte vijl (afb. 30).

Kettingonderhoud

Eerst wordt de kortste zaagtand geslepen. Deze lengte is de streeflengte voor het slijpen van alle andere tanden van de zaagketting. Geleid de vijl zoals aangegeven in de afbeelding. De vijlhouder vergemakkelijkt het geleiden van de vijl tijdens het slijpen en is voorzien van een marking voor de juiste slijphoek van 30° (lijn de markering uit met de richting van de zaagketting). Deze beperkt de indringdiepte (4/5 van de vijldiameter) (fig. 30).

30° 4/5

(figuur 30)

Zelfs een klein stukje overmaat van de tand van de dieptemeter moet worden afgeslepen met een speciale platte vijl. De dieptemeter moet aan de voorkant afgerond zijn.

Aan het einde van het slijpproces moet de hoogte van de diepteaanslag worden gecontroleerd met een kettingmeter (afb. 31).

MOGELIJKE STORINGEN EN PROBLEEMOPLOSSINGSMETHODEN

Probleem	Mogelijke reden	Corrigerende maatregelen
Motor start niet.	Schending van de opstartplicht werkwijzen.	Volg de instructies in de handleiding.
	Verkeerde carburateur instelling.	Stel de carburateur af op een geautoriseerd servicecentrum.
	Vuile bougie.	Maak de bougie schoon/stel de speling af of bougie vervangen.
	Verstopping van het brandstofffilter.	Vervang het brandstofffilter.
Zaag start, maar motor loopt op laag vermogen.	Verkeerde positie van de luchtklepregeling.	Stel de luchtklep af.
	Vuile bougie.	Maak de bougie schoon/stel de speling af of bougie vervangen.
	Het luchtfilter is vuil.	Verwijder, reinig en installeer het filter opnieuw.
	Verkeerde carburateur aanpassing.	Stel de carburateur af op een geautoriseerd servicecentrum.
De motor stopt.	Verkeerde carburateur aanpassing.	Stel de carburateur af bij een erkende servicecentrum.
De motorbevestiging is loszittend.	Bougie schoonmaken/afstellen opruimen of vervangen bougie.
De kettingrem doet niet werken.	Het remmechanisme is beschadigd.	Neem contact op met een erkend servicecentrum.
Overmatige rook uitstoot.	Verkeerde carburateur aanpassing.	Stel de carburateur af op een geautoriseerd servicecentrum.
	Verkeerd bereide brandstof mengsel.	Gebruik een goed voorbereid brandstofmengsel, de verhouding aangegeven op het blikje olie voor 2-takt verbrandingsmotor motoren.
De zaagketting is niet gesmeerd.	De oliepomp is beschadigd.	Neem contact op met een erkend servicecentrum.
	De olietank is leeg.	Vul de tank met kettingzaagolie.
	Oliefilter is verstopt.	Neem contact op met een erkend servicecentrum.

Criteria voor grensvoorwaarden.

Het criterium voor de toestand waarin een kettingzaag aan het einde van zijn levensduur verkeert, is een toestand waarin

Verder gebruik van de kettingzaag is niet toegestaan en wordt niet als subcommercieel beschouwd.

Bijvoorbeeld overmatige slijtage, corrosie, vervorming, veroudering of vernietiging van onderdelen, of een combinatie

daarvan, als deze niet gerepareerd kunnen worden in erkende servicecentra met

originele onderdelen, of als reparatie economisch niet rendabel is.

Criteria voor de grenstoestand van de kettingzaag zijn:

• Diepe corrosie en scheuren op de oppervlakken van de dragende en carrosseriedelen;
• Overmatige slijtage of schade aan de motor en de zaagkettingaandrijfmechanismen, of een
  combinatie van deze;
• Einde van de levensduur.

KRITISCHE PERSONEELSACTIES EN -FALINGEN

Een lijst met mogelijke storingen geclassificeerd als incident, ongeval of kritieke storing van de uitrusting en de personeelsacties in geval van een dergelijke gebeurtenis worden in de tafel:

Probleem	Classificatie	Personeelsacties
Het verminderen van de rotatiesnelheid van het werktuig.	Incident	Neem contact op met een geautoriseerde servicecentrum.
Vonken en/of overmatige trillingen.		Neem maatregelen omOngelukVoorkom brand. Neem contact op met een geautoriseerd servicecentrum.
Smelten van het plastic.Verlies van structurele integriteit van het product.	Kritieke storing	Neem maatregelen omVoorkom brand. Neem contact op met een geautoriseerd servicecentrum.

De tabel toont de criteria voor de grenstoestanden van het elektrisch gereedschap (storingstoestand).

indicaties). Als deze tekenen optreden, kan worden aangenomen dat het product de gewenste dosering heeft bereikt.

een "beperkende voorwaarde" - een toestand van de machine en/of apparatuur waarin verdere

de bediening onpraktisch is, of het herstel van hun bruikbare staat onmogelijk is

of onpraktisch.

Om deze toestand te bevestigen, moet de apparatuur naar een erkende servicedienst worden gebracht

centrum voor diagnostiek.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR
