BRUKSANVISNING XSJ23-F08 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SCOOTERLIFT

MODELL: XSJ23-F08

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

SCOOTERLIFT

MODELL: XSJ23-F08

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Säkerhet och varning

ÿ Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

ÿ Följ alla krav från Department of Transportation (DOT). när du använder denna produkt. Använd rep och knytband (ingår ej) för att hålla all last säkert på plats. ÿ För

fordonet som ska stödja lastbäraren, läs allt som är relevant fordonsinstruktioner och varningar i instruktionsboken. Se till att fordonets motor är AV, med parkeringsbromsen åtdragen, innan lastning eller lossning av lastbäraren.

ÿ Denna lastbärare måste fästas på en 2" x 2" klass III eller klass IV kopplingsmottagare. Kroken måste installeras korrekt av en kvalificerad servicetekniker och vara certifierad för att bära vikten av denna last Bärare och dess innehåll.

ÿ Denna lastbärare är designad för att transportera ved, kylare och annat liknande laster. Modifiera inte bäraren och använd inte denna produkt för syften som den inte är designad för.

ÿ Överbelasta inte lastbäraren. Överskrid aldrig maxvikten kapacitet.

ÿ När monteringen är klar, kontrollera och testa alla fordonssystem inklusive lampor och bromsar; se till att inga skador uppstod under produktinstallation. ÿ

Kontrollera ofta lastbärarens och fordonets skick kopplingsmottagare. Se till att alla komponenter är i gott skick. Om Lasthållaren eller kopplingsmottagaren skadas av en olycka, eller om svetsskador upptäcks bör produkten bytas ut. Kontrollera för att se till att all hårdvara är ordentligt fastsatt på plats. Behåll Cargo Carrier ren.

ÿ Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när ställa in och använda lastbäraren. Arbeta aldrig medan du är under påverkan av alkohol, droger eller mediciner.

ÿ Håll arbetsområdet under montering och användning av lastbäraren rent och väl upplyst. Håll åskådare och barn borta från arbetet område.

ÿ Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när arbetssätt. Innehåll långt hår och håll hår, kläder och handskar borta från rörliga delar. ÿ Var

medveten om faran med "dynamisk belastning". Denna situation uppstår när en last tappas på bäraren, vilket resulterar i en kortvarig överdriven belastning. Dynamisk belastning kan resultera i skador och fel på bäraren och/eller kopplingsmottagaren och personskada på personen laddar bäraren. ä Lasta

aldrig människor eller djur i lastbäraren. ä Vikten inuti lastbäraren ska vara jämnt fördelad, med

tyngre föremål placerade mot mitten av bäraren. ä Notera läget för fordonets avgasrör innan du sätter upp

Lastbärare. Se till att avgasrören inte är i närheten av

lastbäraren; brandfarligt gods i lastbäraren kan fånga

i brand på grund av värme från avgaserna. Om denna risk finns på ditt fordon, använd inte lastbäraren. ä Åk inte i fordonet

som lastas eller lossas. Ladda och lossa fordonet långsamt, enligt manuella instruktioner.

Specifikationer

Modellserie	XSJ23-F08
Maximal lastkapacitet (lbs)	500
För användning med	2" x 2" Klass III och IV Hitch-mottagare
Lastkorgsmåttämmäy	1200 x 680 x 112 mm
Material	Järn (spraymålad)
Färg Svart

Installationsguide

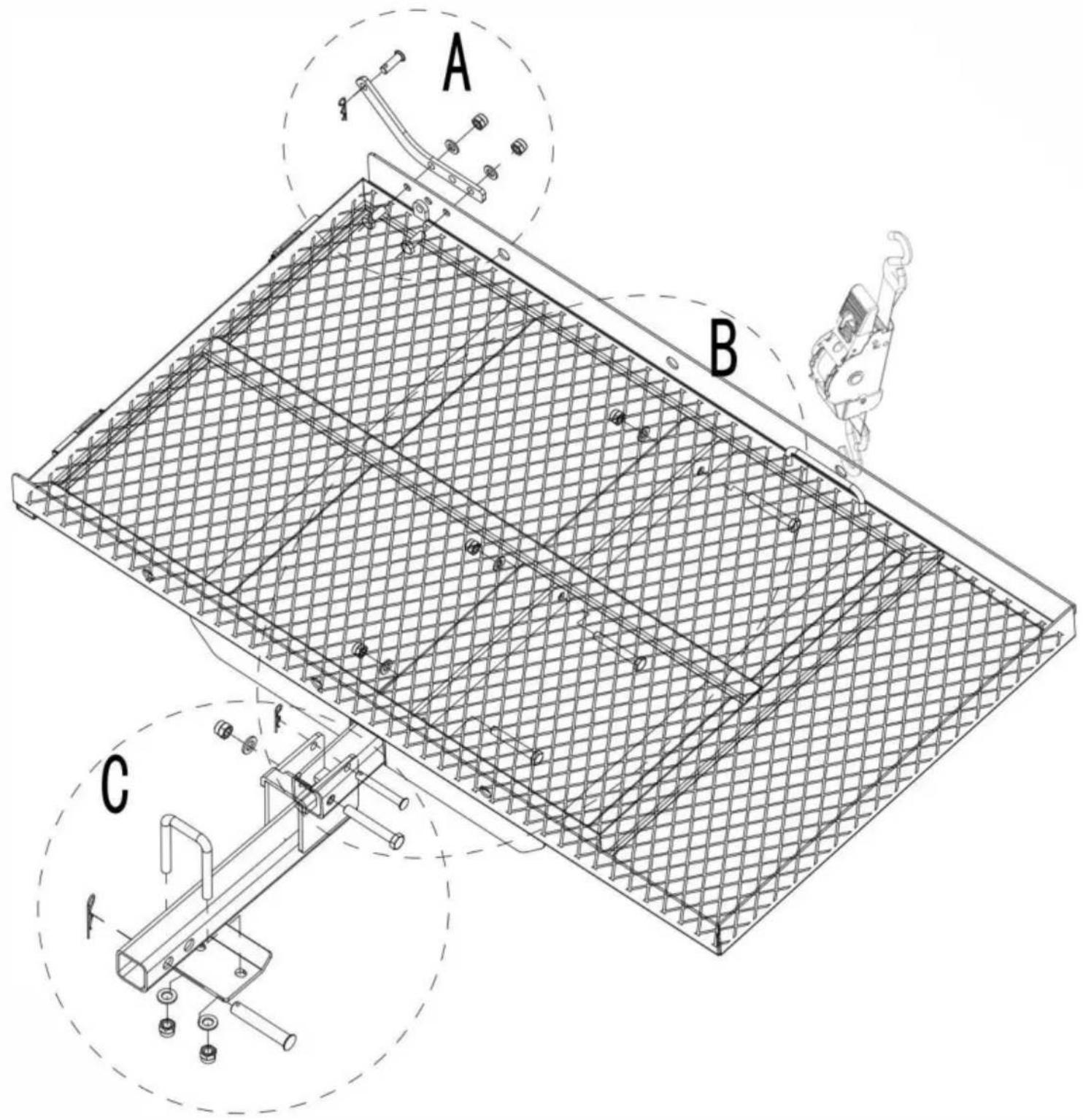

A B C Steg D Installera varje del separat som i steg A, B och C

Steg D

Installera varje del separat som i steg A, B och C

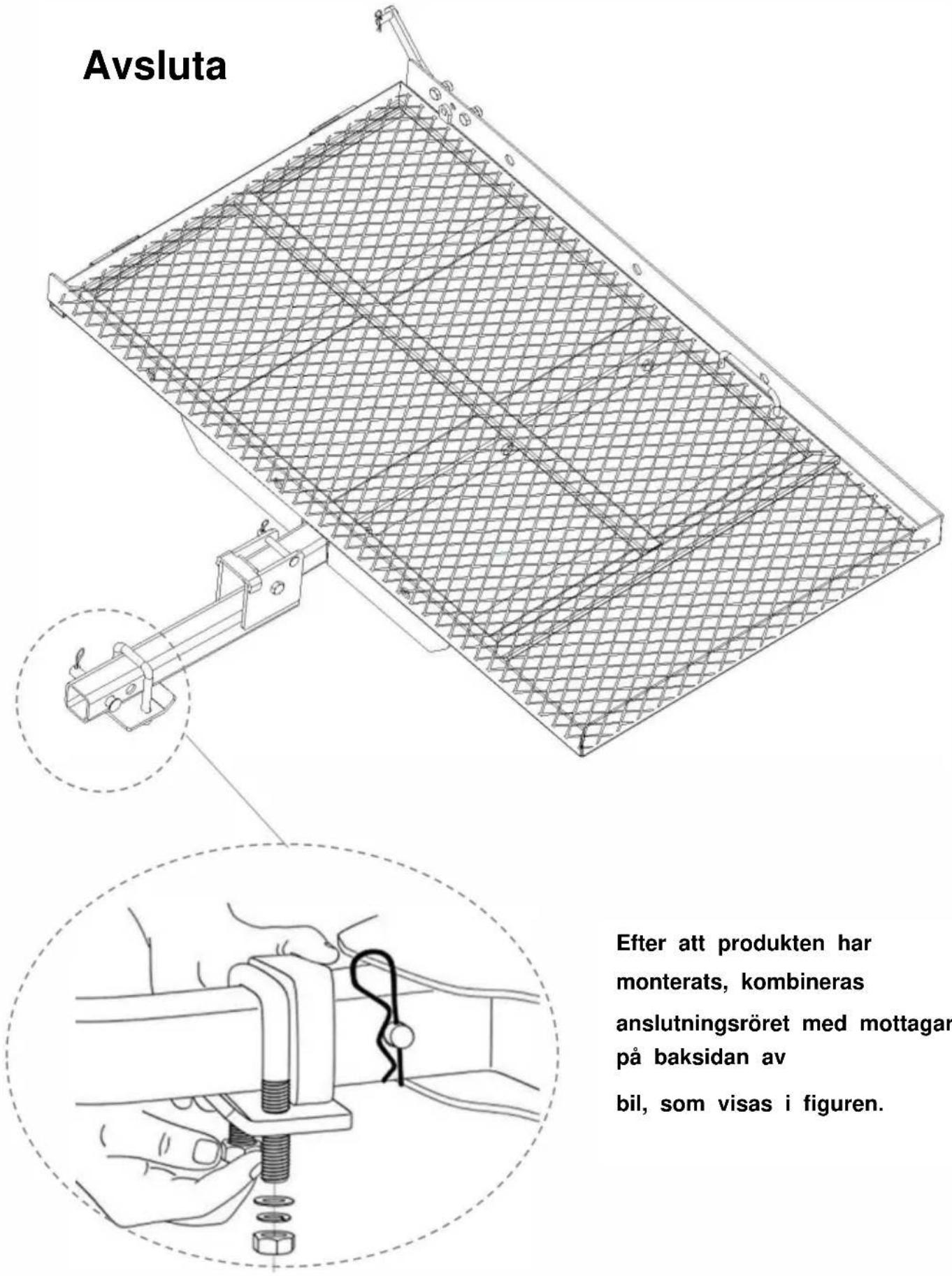

Avsluta Efter att produkten har monterats, kombineras anslutningsröret med mottagar på baksidan av bil, som visas i figuren.

Efter att produkten har

monterats, kombineras

anslutningsröret med mottagaren

på baksidan av

bil, som visas i figuren.

Delarlista

Delnr.	Delnamn	Antal
1	Huvudlåda	1
2	Stödrör	1
3	Bult M10×70	3
4	Låsmutter M10	5
5	Bricka ÿ10	5
6	Gångjärnsplatta	1
7	Bult M10×25	2
8	Rotary Bolt ÿ10×30 R-	1
9	pin ÿ1.5	2
10	Anslut röret Rotary	1
11	Bolt ÿ16×90	1
12	Stabilisera blocket	1
13	Bult M12×80	1
14	Roterande bultÿ10×75	1
15	Låsmutter M12	3
16	Bricka ÿ12	3
17	U-formad tråd	1
18	R-stift ÿ2	1
19	Spännare	2

Rengöring och underhåll

• För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka torr med en ren luddfri bomullstrasa.
• Fönsterputsvätska eller liknande rengöringsvätska kan användas för att rengöra ytan.
• Inspektera och dra åt de relevanta fästena regelbundet.
