XSJ23-F08 - Speiseaufzug Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	XSJ23-F08
Produkttyp	Hebevorrichtung für Roller / Anhängerkupplungsträger
Maximale Tragfähigkeit	500 lb (ca. 227 kg)
Abmessungen des Ladekorbes	1200 x 680 x 112 mm (L x B x H)
Material	Eisen, pistolenlackiert (schwarz)
Farbe	Schwarz
Kompatibler Anhängerkupplungstyp	Anhängerkupplungsaufnahme Klasse III und IV (2" x 2")
Hauptfunktionen	Ladungstransport auf Fahrzeug (Holz, Kühlboxen etc.) oder Rollerheben
Montage erforderlich	Ja, mit mitgelieferten Schrauben, Unterlegscheiben, Sicherheitsmuttern
Reinigung und Pflege	Mit einem fusselfreien, feuchten Tuch abwischen; Befestigungen regelmäßig prüfen und nachziehen
Sicherheit	Mit angezogener Feststellbremse und ausgeschaltetem Motor verwenden; nicht überladen; Last gleichmäßig verteilen
Nettogewicht (geschätzt)	Ca. 25-30 kg (nicht genau angegeben)
Anzahl der mitgelieferten Teile	19 Teile (Hauptbox, Stützrohr, Schrauben usw.)
Reparierbarkeit	Ersatzteile über Hersteller erhältlich (Schrauben, Bolzen usw.)
Allgemeine Informationen	Bedienungsanleitung enthalten; technischer Support und Garantie online unter www.vevor.com/support

Häufig gestellte Fragen - XSJ23-F08 Vevor

Wie hoch ist das maximale Gewicht, das der Vevor XSJ23-F08 Rollerheber tragen kann?

Das maximale Gewicht beträgt 500 lb (ca. 227 kg). Diese Kapazität niemals überschreiten.

Mit welchem Anhängerkupplungstyp ist dieser Heber kompatibel?

Er ist kompatibel mit Anhängerkupplungsaufnahmen der Klasse III und IV mit den Abmessungen 2" x 2".

Welche Abmessungen hat der Ladekorb?

Der Korb misst 1200 x 680 x 112 mm (Länge x Breite x Höhe).

Wird der Heber montiert geliefert?

Nein, er erfordert Montage. Alle notwendigen Teile (Schrauben, Muttern, Unterlegscheiben) sind enthalten.

Wie reinige und pflege ich den Heber?

Wischen Sie die Oberfläche mit einem fusselfreien, feuchten Tuch oder einem Glasreiniger ab. Überprüfen und ziehen Sie die Befestigungen regelmäßig nach.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung treffen?

Stellen Sie sicher, dass der Fahrzeugmotor ausgeschaltet und die Feststellbremse angezogen ist. Verteilen Sie die Last gleichmäßig und überladen Sie nicht.

Kann ich diesen Heber zum Transport eines Rollers verwenden?

Ja, das Handbuch nennt es "Rollerheber", aber es kann auch als allgemeiner Gepäckträger dienen. Stellen Sie sicher, dass der Roller die Tragfähigkeit einhält.

Wo finde ich Ersatzteile oder technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und die elektronische Garantieurkunde.

Hat dieses Produkt eine Garantie?

Ja, eine elektronische Garantie ist über die Vevor-Website verfügbar. Bewahren Sie den Kaufbeleg auf.

Wie installiere ich den Heber an meinem Fahrzeug?

Befolgen Sie die Schritte in der Anleitung: Montieren Sie die Teile wie gezeigt, führen Sie dann das Verbindungsrohr in die Anhängerkupplungsaufnahme ein. Ziehen Sie alle Schrauben fest.

BEDIENUNGSANLEITUNG XSJ23-F08 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

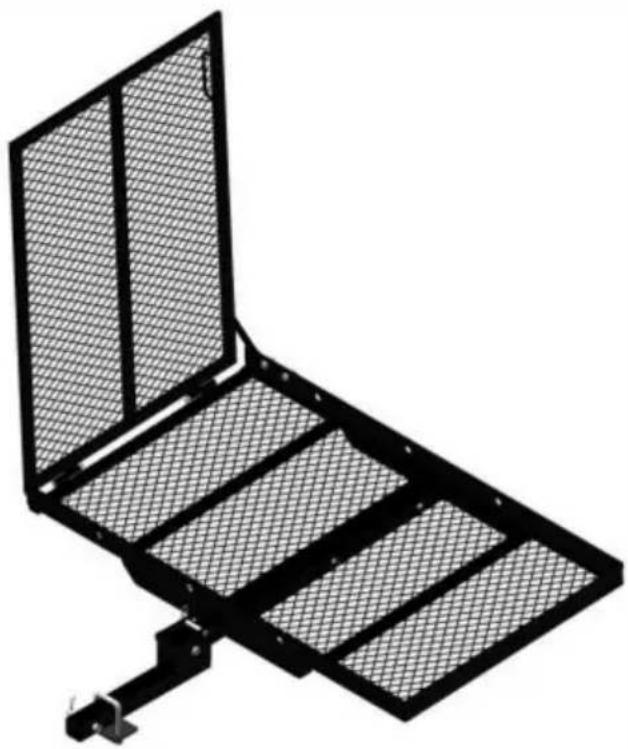

Rollerlift

MODELL: XSJ23-F08

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Rollerlift

MODELL: XSJ23-F08

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheit und Warnung

Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Tod, Verletzungen oder Schäden an wertvollem Eigentum führen.

Halten Sie alle Anforderungen des Department of Transportation (DOT) ein bei der Verwendung dieses Produkts. Verwenden Sie Seile und Zurrgurte (nicht im Lieferumfang enthalten), um die gesamte Ladung sicher an ihrem Platz zu halten.

Lesen Sie für das Fahrzeug, das den Lastenträger tragen wird, alle relevanten Anweisungen und Warnungen zum Fahrzeug im Benutzerhandbuch. Stellen Sie sicher, dass der Motor des Fahrzeugs ausgeschaltet ist und die Feststellbremse angezogen ist, bevor Sie den Frachtführer be- oder entladen.

Dieser Lastenträger muss an einer 2" x 2" großen Anhängerkupplung der Klasse III oder IV befestigt werden. Die Anhängerkupplung muss von einem qualifizierten Servicetechniker geprüft und für das Gewicht dieses Trägers und seines Inhalts zertifiziert sein.

Dieser Lastenträger ist für den Transport von Brennholz, Kühlboxen und anderen ähnlichen Lasten bestimmt. Modifizieren Sie den Träger nicht und verwenden Sie dieses Produkt nicht für Zwecke, für die es nicht konzipiert wurde.

Überladen Sie den Gepäckträger nicht. Überschreiten Sie niemals die maximale Gewichtskapazität.

Nach Abschluss der Montage alle Fahrzeugsysteme prüfen und testen, einschließlich Lichter und Bremsen; stellen Sie sicher, dass keine Schäden entstanden sind. Überprüfen Sie

regelmäßig den Zustand des Gepäckträgers und der Anhängerkupplung. Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Gepäckträger oder die Anhängerkupplung durch einen Unfall beschädigt wird oder Schweißschäden festgestellt werden, muss das Produkt ausgetauscht werden. Überprüfen Sie, ob die gesamte Hardware fest an ihrem Platz sitzt. Halten Sie den Lastenträger sauber.

Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert beim Aufstellen und Verwenden des Lastenträgers. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.

Halten Sie beim Zusammenbau und Gebrauch des Lastenträgers den Arbeitsbereich sauber und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung oder Schmuck bei der Arbeit. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.

Beachten Sie die Gefahr der „dynamischen Belastung“. Diese Situation entsteht, wenn eine Last auf den Träger fällt, was zu einer kurzfristigen Überlastung führt. Dynamische Belastung kann zu Schäden und zum Ausfall des Trägers und/oder der Anhängerkupplung sowie zu Verletzungen von Personen beim Beladen des Trägers führen.

Laden Sie niemals Menschen oder Tiere in den Lastenträger. Das Gewicht im Lastenträger sollte gleichmäßig verteilt sein.

Schwerere Gegenstände sollten in der Mitte des Trägers platziert werden.

Beachten Sie die Position der Auspuffrohre des Fahrzeugs, bevor Sie den

Lastenträger verwenden. Stellen Sie sicher, dass sich Auspuffrohre nicht in unmittelbarer Nähe des Lastenträgers befinden; brennbare Güter im Lastenträger könnten sich

durch die Hitze des Auspuffs entzünden. Wenn dieses Risiko bei Ihrem Fahrzeug besteht, verwenden Sie den Gepäckträger nicht.

Fahren Sie nicht im Fahrzeug mit, wenn es be- oder entladen wird. Be- und Entladen Sie das Fahrzeug langsam, entsprechend den Anweisungen im Handbuch.

Technische Daten

Modellreihe	XSJ23-F08
Maximale Tragfähigkeit (lbs)	500
Zur Verwendung mit	2 x 2 Zoll Anhängerkupplungen der Klassen III und IV
Abmessungen des Gepäckkorbs (mm)	1200 x 680 x 112 mm
Material	Eisen (sprühlackiert)
Farbe	Schwarz

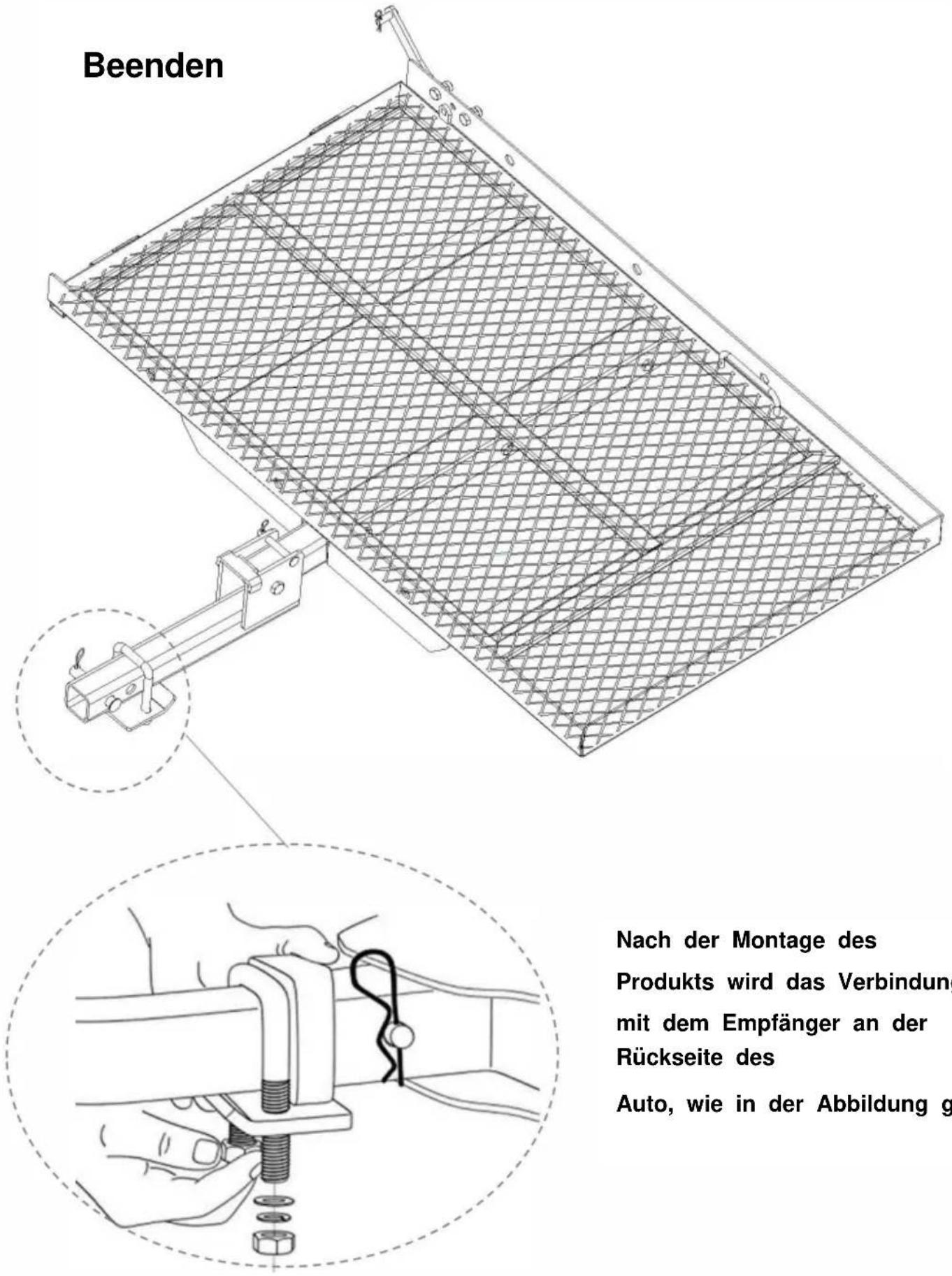

Schritt D

Installieren Sie jedes Teil einzeln wie in den Schritten A, B und C.

Nach der Montage des Produkts wird das Verbindungsrohr mit dem Empfänger an der Rückseite des Autos verbunden, wie in der Abbildung gezeigt.

Produkts wird das Verbindungsrohr mit dem Empfänger an der Rückseite des

Reinigung und Wartung

Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder mit einem sauberen, fusselfreien Baumwolltuch trockenwischen.

Teile-N∅	Teilename	Menge
1	Hauptbox	1
2	Stützrohr	1
3	Schraube M10×70	3
4	Kontermutter M10	5
5	Unterlegscheibe y10	5
6	Scharnierplatte	1
7	Schraube M10×25	2
8	Drehbolzen y10×30 R-	1
9	Stift y1,5	2
10	Rohr anschließen	1
11	Drehbolzen y16×90	1
12	Den Block stabilisieren	1
13	Bolzen M12×80	1
14	Drehriegely10×75	1
15	Kontermutter M12	3
16	Unterlegscheibe y12	3
17	U-förmiger Draht	1
18	R-Stift y2	1
19	Spanner	2

Zum Reinigen können Sie Fensterreiniger oder ähnliche Reinigungsmittel verwenden.

• Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder trockenwischen mit einem sauberen, fusselfreien Baumwolltuch.
• Zum Reinigen können Sie Fensterreiniger oder ähnliche Reinigungsmittel verwenden. Die Oberfläche.
• Die entsprechenden Befestigungselemente regelmäßig prüfen und festziehen.

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Ort, Rancho Cucamonga, CA 91730

In China hergestellt
