| Marque | Vevor |
| Modèle | XSJ23-F08 |
| Type de produit | Sollevatore per scooter / Portabagagli per gancio traino |
| Capacité de charge maximale | 500 lb (circa 227 kg) |
| Dimensions du panier de chargement | 1200 x 680 x 112 mm (L x P x H) |
| Matériau | Ferro verniciato a spruzzo (nero) |
| Couleur | Nero |
| Type d'attelage compatible | Ricevitore per gancio classe III e IV (2" x 2") |
| Fonctions principales | Trasporto di carichi sul veicolo (legna, frigoriferi portatili, ecc.) o sollevamento di scooter |
| Assemblage requis | Sì, con bulloni, rondelle, dadi autobloccanti forniti |
| Nettoyage et entretien | Pulire con un panno umido senza pelucchi; ispezionare e serrare regolarmente i fissaggi |
| Sécurité | Utilizzare con freno di stazionamento tirato, motore spento; non sovraccaricare; distribuire uniformemente il carico |
| Poids net (estimé) | Circa 25-30 kg (non specificato esattamente) |
| Nombre de pièces fournies | 19 pezzi (scatola principale, tubo di supporto, bulloni, ecc.) |
| Réparabilité | Pezzi di ricambio disponibili tramite il produttore (bulloni, perni, ecc.) |
| Informations générales | Manuale di istruzioni incluso; assistenza tecnica e garanzia online su www.vevor.com/support |
Domande frequenti - XSJ23-F08 Vevor
Domande degli utenti su XSJ23-F08 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Montavivande in formato PDF gratuitamente! Trova il tuo manuale XSJ23-F08 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XSJ23-F08 del marchio Vevor.
MANUALE UTENTE XSJ23-F08 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
SOLLEVATORE PER SCOOTER
MODELLO: XSJ23-F08
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
SOLLEVATORE PER SCOOTER
MODELLO: XSJ23-F08
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Sicurezza e avvertenza
Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare morte, lesioni personali o danni a proprietà di valore.
Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza questo prodotto. Utilizzare corde e cinghie di fissaggio (non incluse) per tenere saldamente in posizione tutto il
carico. Per il veicolo che supporterà il portapacchi, leggere tutte le informazioni pertinenti, istruzioni e avvertenze del veicolo fornite nel manuale del proprietario.
Assicurarsi che il motore del veicolo sia SPENTO e che il freno di stazionamento sia inserito prima di caricare o scaricare il Cargo Carrier.
Questo portapacchi deve essere fissato a un ricevitore di attacco da 2" x 2" di Classe III o Classe IV. L'attacco deve essere installato correttamente da un tecnico di assistenza qualificato e certificato per sostenere il peso di questo Cargo Carrier e del suo contenuto.
Questo Cargo Carrier è progettato per trasportare legna da ardere, refrigeratori e altri carichi simili. Non modificare il Carrier e non utilizzare questo prodotto per scopi per i quali non è stato progettato.
Non sovraccaricare il Cargo Carrier. Non superare mai la capacità di peso massima.
Una volta completato il montaggio, controllare e testare tutti i sistemi del veicolo, comprese luci e freni; assicurarsi che non si siano verificati danni durante l'installazione del prodotto.
Controllare frequentemente le condizioni del Cargo Carrier e del ricevitore di attacco del veicolo. Assicurarsi che tutti i componenti siano in buone condizioni. Se il portapacchi o il gancio di traino si danneggiano a causa di un incidente o se si nota un danno alla saldatura, il prodotto deve essere sostituito. Controllare per assicurarsi che tutto l'hardware sia saldamente fissato in posizione. Mantenere il portapacchi pulito.
Usa il buon senso quando lavori. Rimani vigile e concentrato durante l'installazione e l'utilizzo del Cargo Carrier. Non lavorare mai sotto l'influenza di alcol, droghe o farmaci.
Durante il montaggio e l'utilizzo del Cargo Carrier, mantenere l'area di lavoro pulita e ben illuminata. Tenere spettatori e bambini fuori dall'area di lavoro.
Vestiti in modo appropriato. Non indossare mai abiti larghi o gioielli quando lavori. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti da parti in movimento.
Essere consapevoli del pericolo di "carico dinamico". Questa situazione si verifica quando un carico viene lasciato cadere sul trasportatore, con conseguente sovraccarico a breve termine. Il carico dinamico può causare danni e guasti del trasportatore e/o del ricevitore del gancio e lesioni personali alla persona che carica il
trasportatore. Non caricare mai persone o animali nel trasportatore
di merci. Il peso all'interno del trasportatore di merci deve essere distribuito uniformemente, con gli oggetti più pesanti posizionati verso il centro del Carrier. Notare la
posizione dei tubi di scarico del veicolo prima di installare il
Cargo Carrier. Assicurarsi che i tubi di scarico non siano in prossimità del Cargo Carrier; le merci infiammabili nel Cargo Carrier potrebbero prendere fuoco a causa del calore dei gas di scarico. Se questo rischio esiste sul tuo veicolo, non usare il Cargo Carrier.
Non viaggiare nel veicolo in fase di carico o scarico. Carica e scarica il veicolo lentamente, seguendo le istruzioni del manuale.
Specifiche
| Serie di modelli | Modello XSJ23-F08 |
| Capacità di carico massima (libbre) | 500 |
| Per l'uso con | Ricevitori di attacco di classe III e IV da 2" x 2" |
| Dimensioni del cestello portaoggetti (mm) | Dimensioni: 1200 x 680 x 112 mm |
| Materiale | Ferro (verniciato a spruzzo) |
| Colore | Nero |
Guida all'installazione

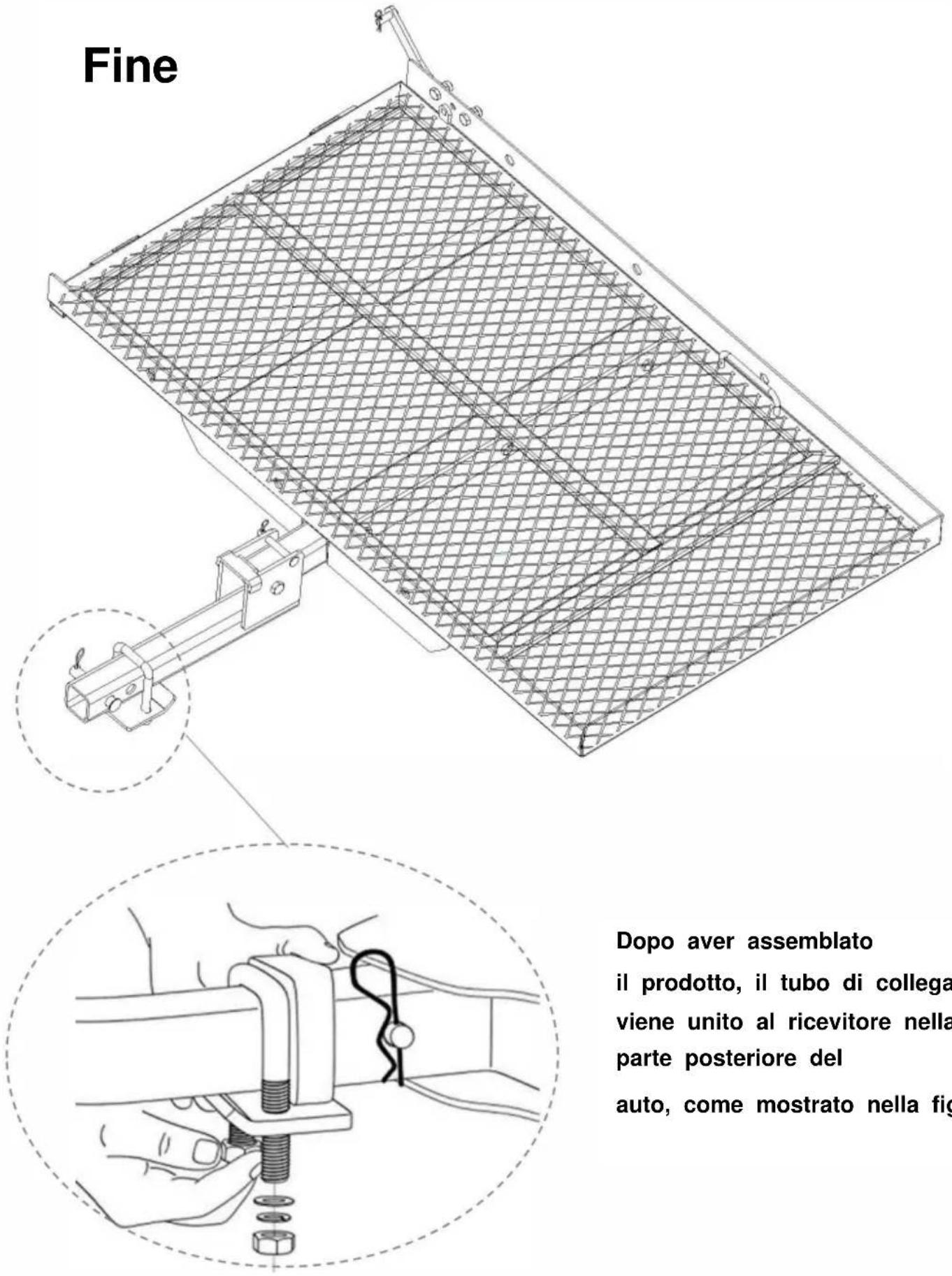

Passo D

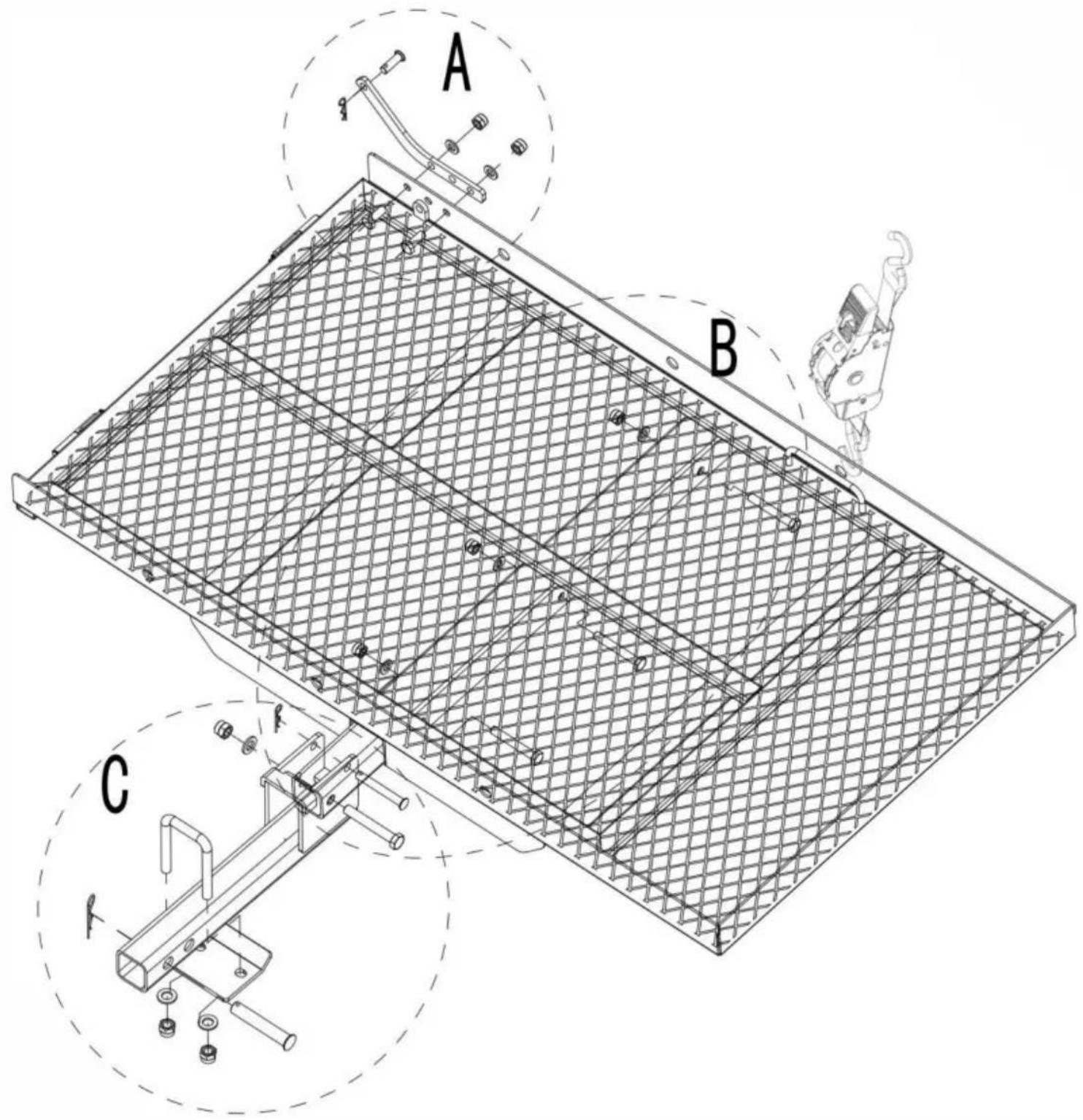

Installare ogni parte separatamente come nei passaggi A, B e C
Dopo aver assemblato
il prodotto, il tubo di collegamento
viene unito al ricevitore nella
parte posteriore del
auto, come mostrato nella figura.
Elenco delle parti
| Numero parte | Nome della parte | Quantità |
| 1 | Scatola principale | 1 |
| 2 | Tubo di supporto | 1 |
| 3 | Bullone M10×70 | 3 |
| 4 | Controdado M10 | 5 |
| 5 | Rondella ÿ10 | 5 |
| 6 | Piastra cerniera | 1 |
| 7 | Bullone M10×25 | 2 |
| 8 | Bullone rotante ÿ10×30 R- | 1 |
| 9 | pin ÿ1.5 | 2 |
| 10 | Collegare il tubo | 1 |
| 11 | Bullone rotante ÿ16×90 | 1 |
| 12 | Stabilizzare il blocco | 1 |
| 13 | Bullone M12×80 | 1 |
| 14 | Bullone rotanteÿ10×75 | 1 |
| 15 | Controdado M12 | 3 |
| 16 | Rondella ÿ12 | 3 |
| 17 | Filo a forma di U | 1 |
| 18 | Perno R ÿ2 | 1 |
| 19 | Tenditore | 2 |
Pulizia e manutenzione
- Per la pulizia, passare la superficie con un panno umido (non bagnato) o asciugare con un panno di cotone pulito e privo di pelucchi.
- Per la pulizia è possibile utilizzare un liquido per la pulizia dei vetri o un liquido detergente simile sulla superficie.
- Ispezionare e serrare regolarmente i dispositivi di fissaggio interessati.
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Luogo, Rancho Cucamonga, CA 91730
Made in China
