BRUKSANVISNING SS-006 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VATTEN OM OSMOS

FILTRATIONSSYSTEM

MODELL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VATTEN OM OSMOS

FILTRATIONSSYSTEM

MODELL:SS-001/SS-002/SS-003/SS-004/SS-005/SS-006

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater
	FCC-information:FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för detstörningar kommer inte att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV mottagning, vilket kan fastställas genom att stänga av produkten och vidare uppmuntras användaren att försöka korrigera störning av en eller flera av följande åtgärder. • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än det som mottagaren är ansluten till.• Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.

Saker som kräver uppmärksamhet

Viktigt säkerhetsmeddelande

1. När produkten gör vatten, kommer det att finnas lätta vibrationer och ljud, vilket är ett normalt fenomen.
2. När inloppsvattenkvaliteten inte uppfyller det kommunala kranvattnet standarder bör en förbehandlingsanordning installeras före produkten.
3. Inloppsvattentrycket för denna vattenrenare är 0,1-0,4 MPa. Om inloppet vattentrycket inte uppfyller kraven, kontrollera
   En trycksättnings- eller dekompressionsanordning bör installeras.
4. Om maskinen går sönder ska strömförsörjningen och vattentillförseln stängas av omedelbart. Lämna inte den defekta maskinen i drift Status.
5. Använd inte andra delar utan tillverkarens tillstånd. Om maskinen går sönder, upphör garantin automatiskt Stopp.
6. Installera och använd enligt instruktionerna för produkten.

7. Denna produkt kan endast repareras i tillverkarens auktoriserade reparation centrum. Om du väljer en obehörig reparationsverkstad, Lätt att orsaka andra osäkra faktorer.

8. Rengör och byt ut filterelementet regelbundet.

9. När du byter ut filterelementet, bryt strömförsörjningen och stäng vatteninlopp trevägs kulventil.
10. När maskinen behöver rengöras, spraya inte vatten direkt på den rengör maskinen eller sätt vattenrenaren i vattnet för att rengöra.
11. Använd inte flyktiga vätskor som alkohol, bensin, thinner och andra material för att torka av maskinens yta.
12. Utsätt inte för mycket tryck eller stötkraft på produkten.
13. Använd inte vattenkällor över 5-38 °C för att undvika att minska servicen filterelementets livslängd.
14. När vattentemperaturen är under 5 °C, stäng av vatteninlopps-T-stycket, öppna kranen och töm vattnet i cirka 1 minut, så att det är rent Vattnet inuti maskinen släpps ut från det koncentrerade vattnet rör för att förhindra isskador på maskinen.
15. Undvik att förvara på platser som utsätts för starkt solljus, vilket lätt kan orsaka åldrande av komponenter i vattenrenaren.

Varna

1. Adaptern ska installeras vertikalt på väggen eller skåpskivan, och placera inte adaptern plant i botten av skåpet.
2. Använd inte trasiga nätaggregat eller kontakter, och lösa uttag.
3. Om nätsladden är skadad måste den vara skadad för att undvika fara utsedd av en professionell underhållstekniker efter försäljning Byt ut den.
4. Rör inte vid kontakten med våta händer.
5. Använd inte under högt vattentryck.
6. Placera inte brandfarliga, explosiva, flyktiga, starka magnetiska material i närheten vattenrenaren.
7. Barn och handikappade personer bör använda denna produkt under vägledning av sina vårdnadshavare.
8. Förutom underhållstekniker får andra personer inte vara det sönderdelas, underhåll, för att undvika att orsaka brand,

En elektrisk stöt.

1. Använd den nya slangenheten som följde med renaren. Den gamla slangen montering kan inte återanvändas.

A.Produkter och tillbehör

Bild	Namn	Bild	Namn
	2 filter element		specifikation
	kran		Driva adapter
	Vatteninlopp trevägs kulventil		Snabbt kontakt
	1/4" anti-dropp klamma		3/8" anti-fall klamma
	Vit 3/8" PE-rör		Vit 1/4" PE-rör

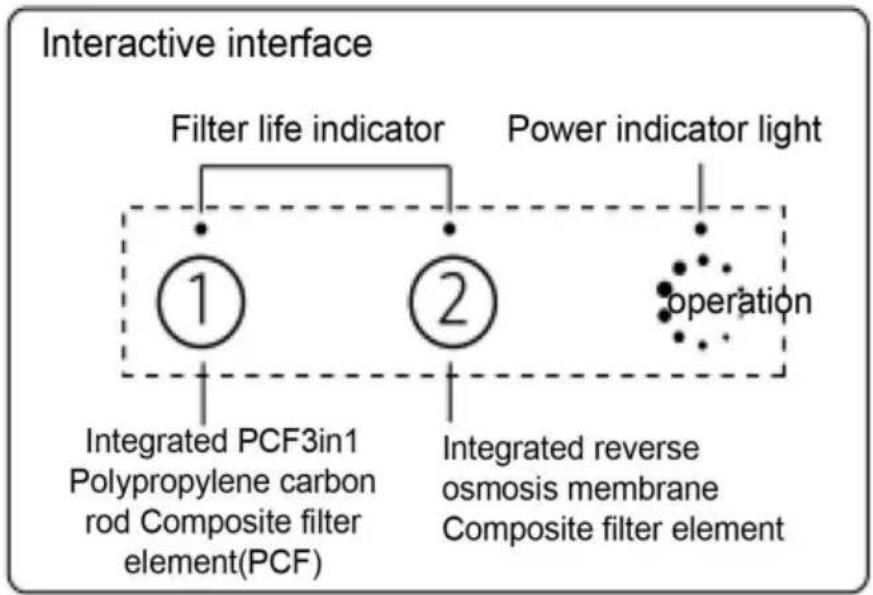

B. Funktionsdiagram

C. Filtrera elementnamn och rekommenderad ersättningscykel

Filterelement	1	2
Filterelement namn	Integrerad PCF3in1polypropen kolstavKompositfilterelement (PCF)	Integrerat membranför omvänd osmosKompositfilterelement
Filterfunktion	Avlägsna effektivt sediment, rost och suspension från vattnet Ämne, kvarvarande klor och lukt; Effektiv förbättring av kolstavar. Vattnets smak, absorptionen av den olikfärgade lukten i vattnet.	Filtrera vatten arsenik, kadmium, krom (hexavalent), bly, fluorid, nitratkväve,tetrakloridKol,triklormetan
Filterfunktion	Avlägsna effektivt sediment, rost och suspension från vatten Ämne, rest klor och lukt; Effektiv förbättring av kolstavar Smaken av vattnet, den absorption av de olika färglukt i vattnet.	Filtrera vatten arsenik, kadmium, krom (hexavalent), bly, fluor, nitrat kväve, tetraklorid Kol, triklormetan
Rekommenderadersättning cykel	6 till 12 månader	24 till 36 månader
Rekommenderadersättning cykel	6 till 12 månader	24 till 36 månader

“ ! Det rekommenderas att bytescykeln för filterelementet är

den förväntade cykeln, på grund av den dåliga vattenkvaliteten, vattentemperaturen och användning i olika regioner

Den faktiska servicecykeln är annorlunda. Rekommenderad utbytescykel är endast för referens.

D.Installationsmetod

1. Öppna paketet och ta ut värd- och reservdelspaketet. 2, kontrollera maskinens kropp, förpackningsväskor och garantiserienummer är konsekventa.

2. Bekräfta positionen och utrymmet för hela maskinen och reservera en tvåpoligt uttag. 4,

bekräfta vattentrycket, vattentryckskrav: 0,1-0,4Mpa.

" ! Före installation, stäng vattenkällan för att förhindra vattenläckage.

E.Installationsmetod

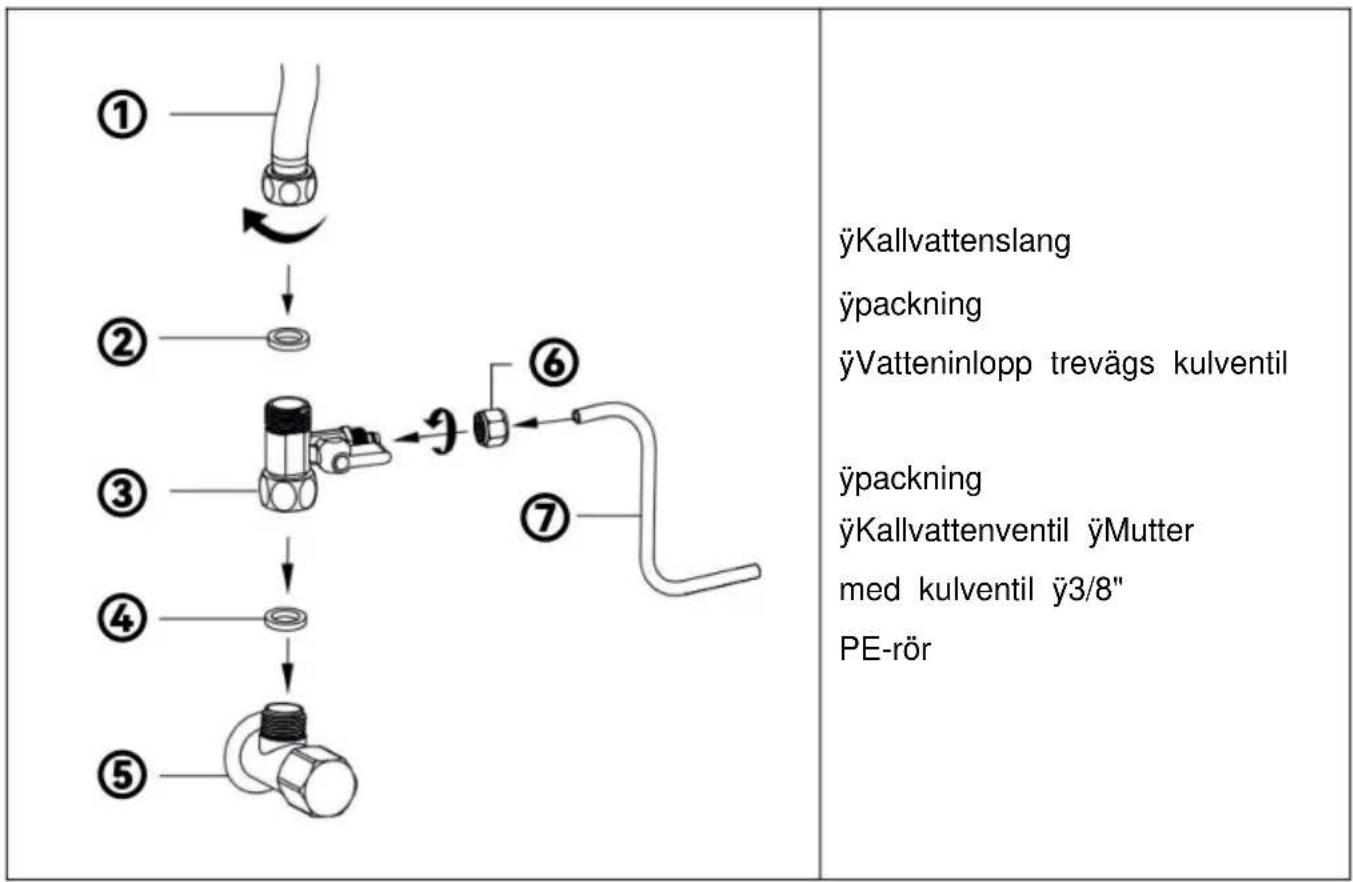

1. Installera trevägs kulventil för vatteninlopp

① ② ③ ④ ⑤ ⑥ ÿKallvattenslang ÿpackning ÿVatteninlopp trevägs kulventil ÿpackning ÿKallvattenventil yMutter med kulventil y3/8" PE-rör

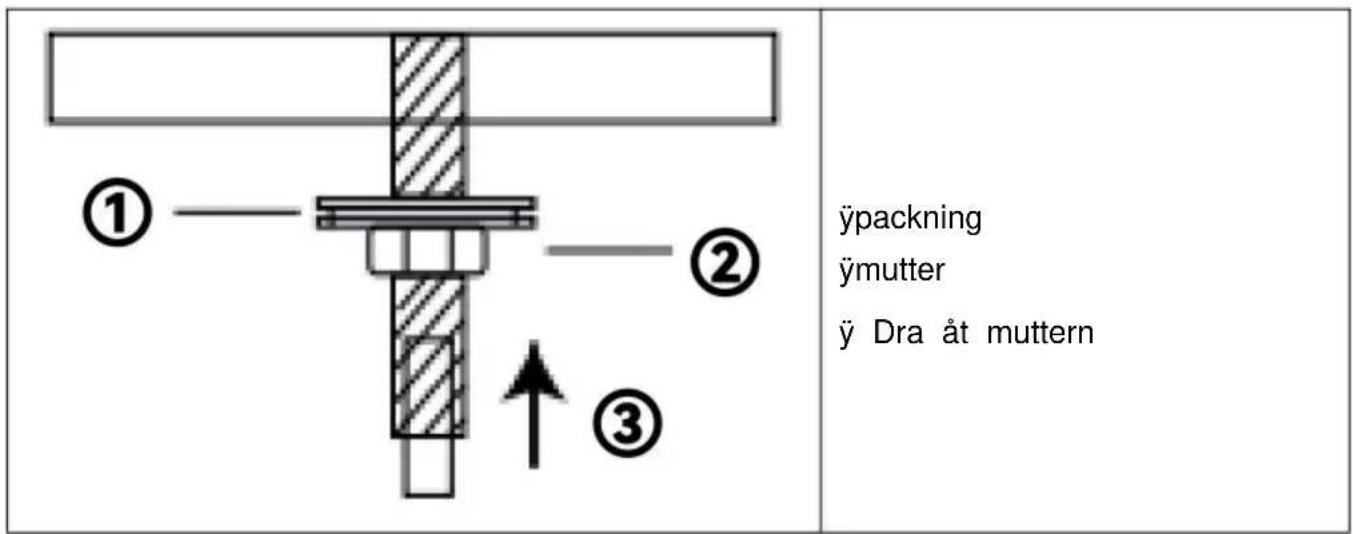

F. Installera kran 1.

Kranen sätts in i hålet som är reserverat på diskbänken. Använd matchande shims och muttrar från diskbänkspanelen Dra åt undersidan så att kranen sitter fast i vattnet På skåran.

ÿpackning ÿmutter ÿ Dra åt muttern

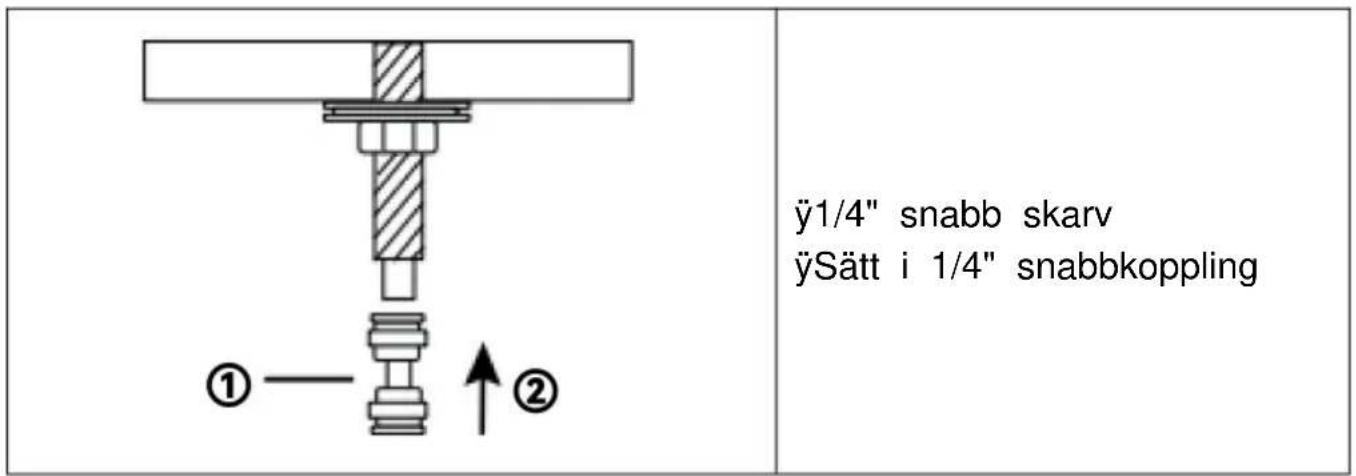

1. Sätt in 1/4" snabbkopplingen i botten av den gängade stången.

ÿ1/4" snabb skarv ÿSätt i 1/4" snabbkoppling

3.Tvinga in 1/4" PE-röret i 1/4" snabbkopplingen.

① ②	ÿport ÿPE-rör

1. 1/4" PE-rör för in botten och dra sedan ut, klämma fast i anti-fall klämma.

①②	ÿKlämhuvud ÿKläm fast i antifallklämman

1. om du behöver dra ut vattenröret, ta först bort fallskyddsklämman, Håll ner klämman och dra ut slangen.

①②	ÿHåll Clip-huvudet ÿTa bort klämman utanför dra

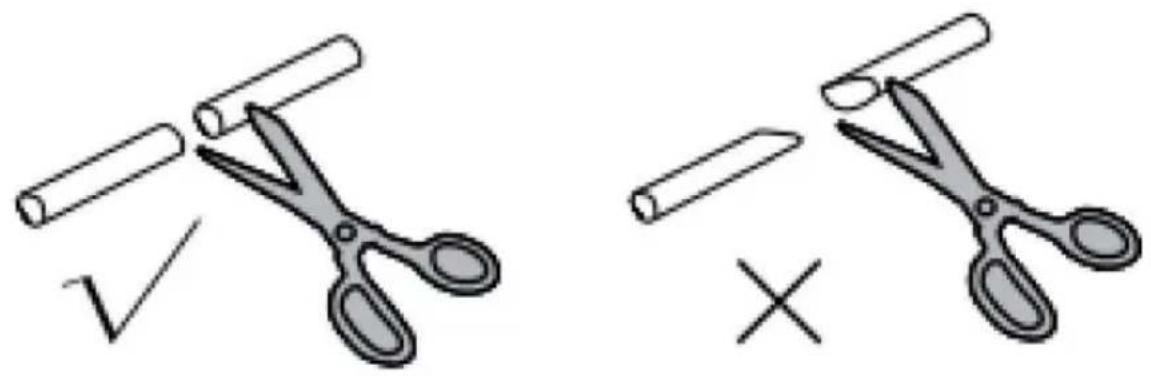

1. När du kapar vattenrör, skär munstycket på vattenröret plant. Skär inte röret i ett diagonalt plan.

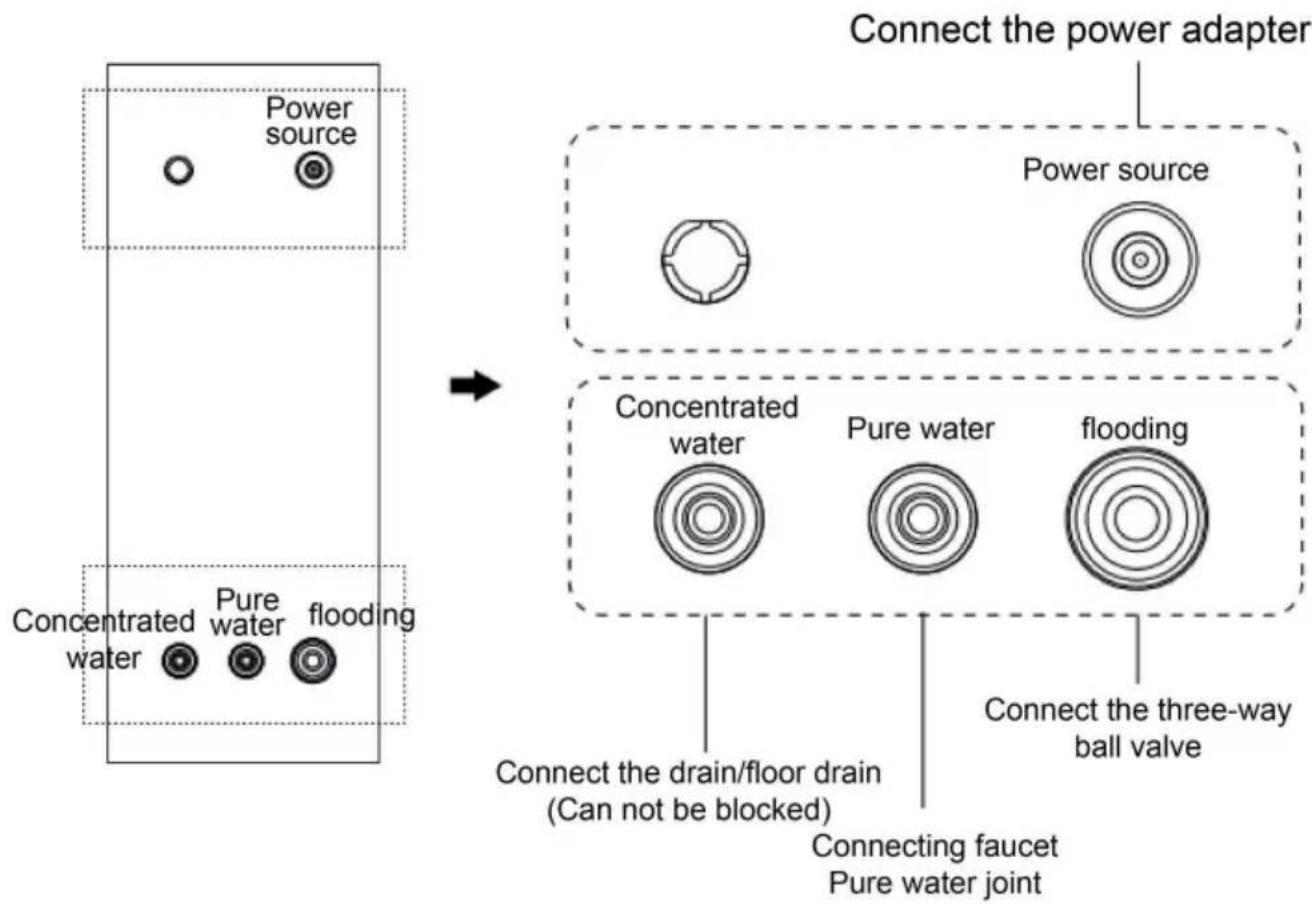

Ta bort de vita och blå pluggarna vid inloppet och utloppet och markera PE-röret och maskinens baksida i tur och ordning.

Gränssnittet är anslutet; Anslut det vita tjocka vattenröret och fäst det i avloppsröret eller golvbrunnen.

! ! !När vattenröret har installerats, se till att installera den blå anti-fallen klämma.

Varje rörledning är ansluten enligt sidomarkeringen och bekräfta igen efter att anslutningen är klar.

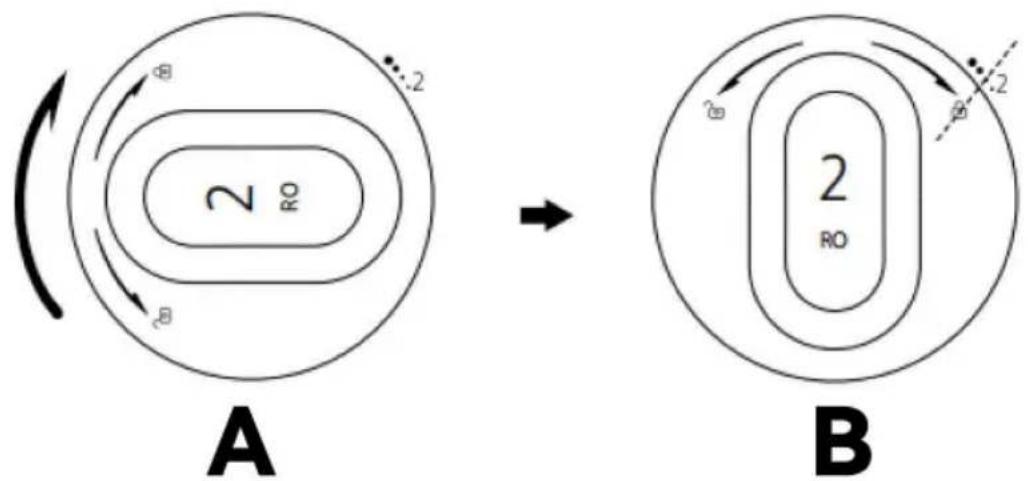

H. Metod för första installation av filterelement

1. Vrid det nya filtret medurs och rikta in låset mot ikon.

B. Låset är inriktat med

1. Slutför installationen av andra filterelement i tur och ordning.

I.Användningsmetod

Första användning

Öppna trevägskulventilen för vatten och anslut den.

användning eller byte av filterelementet för första gången, skölj av filterelementet.

På grund av egenskaperna hos membranet för omvänd osmos innehåller membranet fuktigivande ingredienser (huvudingrediensen är livsmedelsgodkänd sötolja), för att ge en bättre smak av vatten efter den första installationen, den första installationsdagen så mycket som möjligt för att använd maskinen Det filtrerade vattnet rekommenderas inte att dricka och kan användas för köksstädning.

Om ovanstående operation inte kan utföras, rekommenderas det att öppna kranen varannan timme efter installation. Vattnet töms ut i 20

minuter, och operationsstegen kan cyklas mer än 7 gånger innan det dricks direkt.

Kontrollampa	Visa formulär	Visa beskrivning
	Lång ljus (blå)	Filterelement normalt
	Flimmer (rött)	Filterelementets livslängd är på väg att löpa ut, Vänligen förbered filterpatron för byte in förskott
	Lång ljus (röd)	Filtrets livslängd element har gått ut
[GABT]	Inte ljust	Ström av
	Flimmer (rött)	Maskinfel
	Lång ljus (blå)	springa

J. Byt ut filterelementet

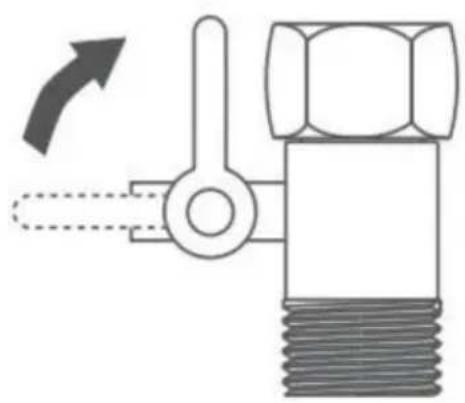

1. Stäng vatteninloppets trevägskulventil och koppla ur strömförsörjningen.

1. Ta bort filterelementet som ska bytas ut genom att vrida det moturs.

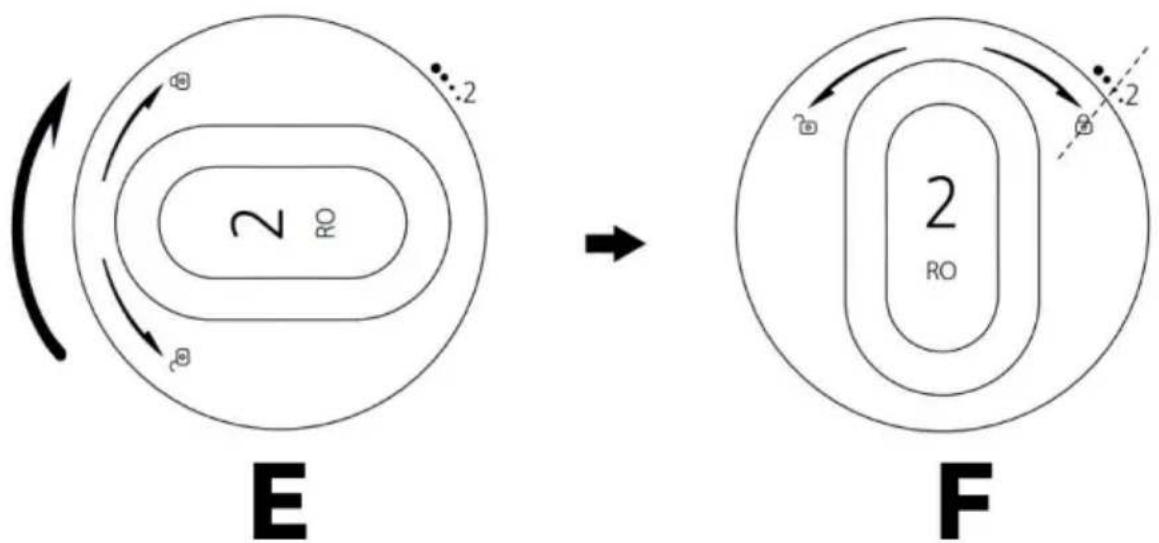

1. Vrid det nya filtret medurs och rikta in låset mot ikonen.

E.medurs

F. Låset är i linje med

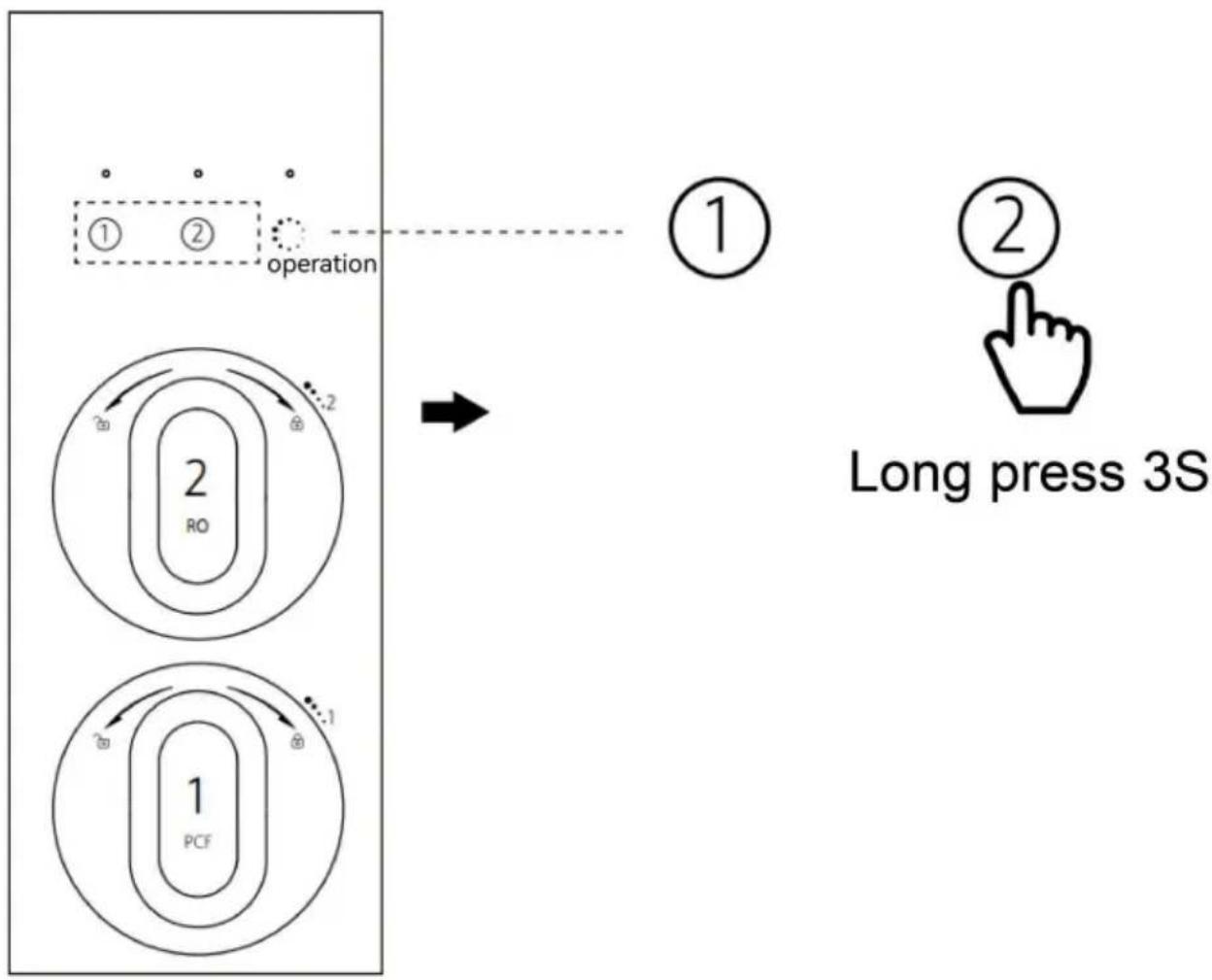

4.Filter återställningsmetod

Tryck länge på motsvarande filter 3S, ackordljudet, ikonen återställ blått långt ljust, filter Återställningen lyckades. Förfarande

5.maskinens spolningsmetod

Efter installationen ska filterelementet tvättas på alla nivåer för

första gången Testa tvättmetoden för filterelementet som används för första gången.

K. Rutinunderhåll

Underhåll av vattenrenare

för envisa fläckar eller damm, vänligen rör lite varmt vatten med en mjuk trasa att torka

av. 3. använd inte flyktiga vätskor som: alkohol, bensin, thinner och annat material att torka av

Maskinens yta.

Använd inte vattenrenare under en längre tid

1. stäng vatteninloppets trevägskulventil och koppla ur strömmen. 2. Innan du använder den igen, öppna vatteninloppets trevägskulventil, koppla in strömmen, starta vattenrenaren. 3, öppna vattenreningskranen, det första vattnet

kan ha fint kolpulver eller bubbla är normalt fenomen, skölj tills det är rent och stäng av kranen kan användas normalt.

!!!! användningsprocessen är det förbjudet att placera brandfarliga och explosiva föremål bredvid vattenrenaren för att undvika fara.

L.Felsökning

Felfenomen	Felorsak	Felsökningsmetod
Vattenrenaren startar inte	Strömförsörjningen är inte påslagen eller omkopplaren är det inte påslagen	Kontrollera om strömkontakten är lös eller inte ansluten, och om strömbrytaren är påslagen
	Adapterfel	Kontrollera om adapterindikatorn är släckt
Vattenrenare läcker	Komponentskador	Koppla omedelbart av strömförsörjningen och stäng vatteninloppets trevägskulventil och kontakta efterförsäljningspersonalen
	Filterelementet eller vattenröret är inte korrekt anslutet	Kontrollera om filtret elementet är korrekt installerat och om vattenledningsanslutningen är lös
Vattenrenare startarKranen kommer inte ut.	Kallvattenventil eller trevägskulventilen är inte öppen	Öppna motsvarande ventil
Uppstart av vattenrenare Lågt kranflöde	Rörböjning	Kontrollerainkommande, koncentrerade och rena vattenledningar
	Inlopps-T-kulventil inte helt öppen	Kontrollera att vatteninloppet trevägskulventilen är helt öppna
	Patronen täpps igen	Byt ut filterpatronen eller kontakta servicepersonal
Avloppsvattenkvaliteten är dålig	Filterelement fel	Byt ut filterpatronen eller kontakta servicepersonal
	Dålig inloppskvalitet	Vänligen bekräfta kvaliteten på kommunalt kranvatten och överväg att installera en förbehandlingsanordning
Vattenrenaren stannar inteEller starta och stoppa upprepade gånger	Kranen är inte helt avstängd	Stäng av kranen helt

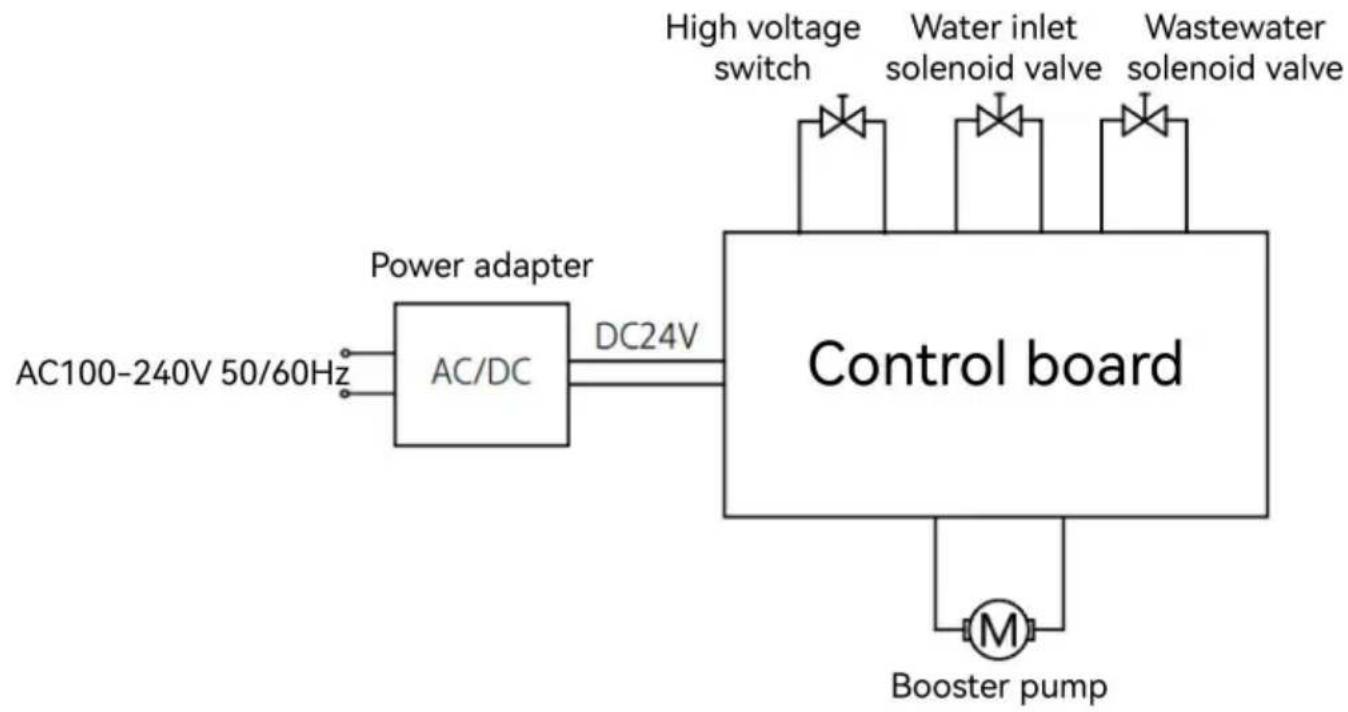

M.Elektriskt schematiskt diagram


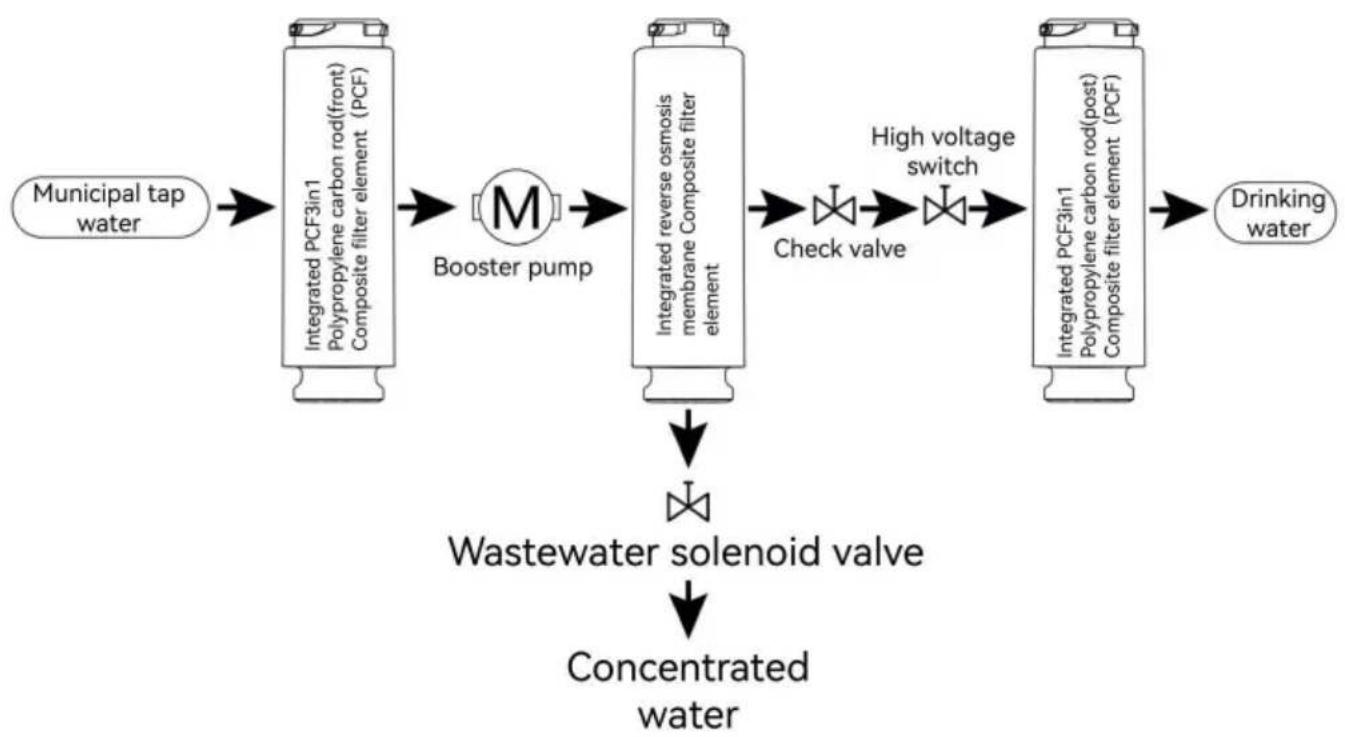

N. Vattenbehandlingsprocessdiagram
