SC-PS14 - Matvärmare Vevor - Gratis bruksanvisning och manual

Produkttyp	Professionell varmhållare för maträtter
Modell	SC-PS14
Märke	Vevor
Mått (L x D x H)	465 x 460 x 780 mm
Vikt	Cirka 18 kg (uppskattning)
Strömförsörjning	AC110-120V / 60 Hz eller AC220-240V / 50 Hz
Effekt	800 W
Temperaturområde för varmhållning	Cirka 65 °C (termostatreglering)
Material	Metallkonstruktion, genomskinliga glasrutor (glas)
Belysning	Varmvit LED + kallvit LED (separat strömbrytare)
Rotation	Motorväxel med rotationsvred
Kapacitet	0,5 L kärl ingår, inbyggt uppsamlingskärl
Användning	Endast inomhus, kommersiellt bruk
Huvudfunktioner	Automatisk varmhållning, utställningsbelysning, långsam rotation
Installation	Stabil och plan yta, jordning obligatorisk
Underhåll och rengöring	Stäng av strömmen före rengöring; doppa inte, använd inte vattenstrålar eller lösningsmedel
Säkerhet	Jordning nödvändig; rör inte heta ytor utan handskar; montera inte isär
Reservdelar	Fullständig lista tillgänglig: lock, lampor, motor, glasrutor, tätningar, etc.
Reparerbarhet	Endast av auktoriserad fackman
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Miljöförhållanden	Omgivningstemperatur 5-50 °C, luftfuktighet ≤ 90 %
Medföljande tillbehör	Monteringsskruvar, monteringsverktyg, användarhandbok

Vanliga frågor - SC-PS14 Vevor

Hur installerar man varmhållaren SC-PS14?

Placera apparaten på en stabil och plan yta. Anslut den till ett jordat uttag. Ta bort alla skyddsfilmer. Montera de medföljande delarna (motoromvandlingsaxel) med de skruvar som anges i instruktionen. Kontrollera att strömspänningen motsvarar din regions (110-120V eller 220-240V).

Vad är temperaturen för varmhållning?

Termostaten håller en temperatur på cirka 65°C. Värmelampan släcks när temperaturen uppnås och tänds automatiskt när den sjunker under en viss tröskel, vilket säkerställer en konstant temperatur.

Hur rengör man apparaten?

Koppla alltid bort apparaten före rengöring. Använd en fuktig, icke-slipande trasa. Doppa aldrig apparaten i vatten och använd inte vattenstråle. Undvik lösningsmedel eller frätande produkter. Det avtagbara uppsamlingskärlet kan tvättas separat.

Kan jag använda den här apparaten hemma?

Nej, denna produkt är en kommersiell apparat avsedd för serveringsdiskar. Den är inte avsedd för hemmabruk.

Vad gör jag om temperaturen inte stiger?

Kontrollera först att värmebrytaren är på. Om de gröna och röda lamporna lyser men temperaturen inte stiger, kan värmeröret vara defekt eller felaktigt anslutet. Kontakta en fackman för att byta ut röret eller dra åt anslutningarna.

Hur tänder jag belysningen?

Använd belysningsomkopplaren på kontrollpanelen. Apparaten har två typer av LED (kallvit och varmvit) för att förbättra matpresentationen.

Apparaten låter under drift, är det normalt?

Ett svagt ljud från motorväxeln är normalt under rotation. Om ljudet blir överdrivet eller ryckigt, kontrollera att omvandlingsaxeln är korrekt fastsatt och att den roterande plattan inte är blockerad.

Vilka är viktiga säkerhetsåtgärder?

Apparaten måste jordas absolut. Rör inte heta ytor utan värmetåliga handskar. Skaka inte eller luta inte apparaten under drift. Montera aldrig isär elboxen själv.

Var hittar jag reservdelar?

Instruktionen innehåller en fullständig förteckning över delar (lock, lampor, motor, glasrutor, etc.). För beställning, kontakta återförsäljaren eller Vevor kundtjänst via www.vevor.com/support.

Vad gör jag vid elektriskt läckage?

Stäng omedelbart av strömmen och sluta använda apparaten. Ett läckage kan bero på fuktig isolering eller en ledare i kontakt med höljet. Låt en fackman kontrollera apparaten innan den används igen.

BRUKSANVISNING SC-PS14 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MATVARMARE DISPLAY

MODELL: SC-PS14

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

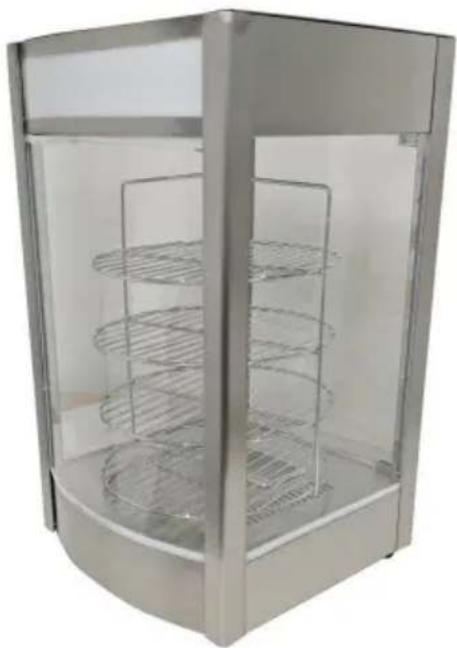

Matvärmare display

MODELL:SC-PS14

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	Endast för inomhusbruk

Uppvärmningstips

För att säkerställa att denna produkt inte repas under transport, är en skyddande film fäst på maskinens yta. Riv av alla skyddsfilmer före användning!

1. Bruksanvisning: 1. Måste vara

säkert jordad före användning!

1. Spänningen som används måste överensstämma med märkspänningen. 3.

Strömindikatorlampan lyser alltid när maskinen slås på.

1. När du behöver slå på värmekonserveringsfunktionen slår du på värmebrytaren på kontrollpanelen. När uppvärmningstemperaturen när ca 65° stänger maskinen automatiskt av värmefunktionen och värmelampan slocknar. När temperaturen sjunker till en viss temperatur kommer värmefunktionen att slås på igen., kommer värmelampan att lysa igen, och denna cykel kommer att uppnå konstant temperatur och värmebevarande funktion.

2. Under användning, om du behöver belysning, kan du slå på belysningsomkopplaren, och lamporna kommer att tändas, vilket kan förbättra displayeffekten;

3. När du är klar måste strömmen stängas av vid rengöring för att förhindra olyckor;
4. Om någon avvikelse uppstår under processen bör du sluta använda den och be en professionell att felsöka den innan du fortsätter att använda den.
5. Denna produkt är inte lämplig för personer (inklusive barn) med fysiska, sensoriska eller mentala funktionshinder eller bristande erfarenhet och kunskap.
6. Eftersom temperaturen på utrustningen är relativt hög under för operationen, för inte händerna eller andra delar av kroppen nära maskinens yta för att undvika brännskador eller andra skador.

2. Försiktighetsåtgärder och underhåll:

1. Den bör användas av utsedd personal och bör vara skicklig vid användning av maskiner och utrustning.
2. Var försiktig när du flyttar maskinen. Om det finns ett fel måste det vara det repareras av en fackman. Slå inte på den.
3. Installera och förvara inte denna utrustning på följande platser för att undvika fel på grund av felaktig användning:
   3.1 På ett instabilt bord eller disk.
   3.2 Platser där temperaturen är för hög eller för låg.
   3.3 Platser med för stor luftvolym och för mycket damm.
   3.4 Platser där nätspänningen är mycket instabil.
   3.5 Där det inte finns någon bra jordningsanordning.
4. Apparaten får inte rengöras med vattensprayrör eller nedsänkas i vatten för att förhindra elektriskt läckage.
5. Det är strängt förbjudet att använda vätskor som är lösliga i bakfärg till torka av ytan på isoleringsskåpet.
6. Särskilda försiktighetsåtgärder:
   6.1 Denna produkt är en kommersiell enhet och är inte lämplig för hemmabruk
   6.2 Skaka eller luta inte under användning
   6.3 Den kan inte tas isär eller modifieras. Plockar isär den utan tillstånd kan orsaka allvarliga olyckor.

6.4 Strömmen måste stängas av före rengöring för att förhindra oavsiktlig läckageolyckor.
6.5 Rör inte skåpet direkt med händerna under användning

på grund av den höga temperaturen. Specialverktyg och högtemperaturbeständig handskar krävs vid hantering av livsmedel.

6.6 Det är förbjudet att använda hårda eller vassa föremål för att repa glaset.

3. Normala arbetsmiljöförhållanden:

1. Omgivningstemperaturen är 5-50 y, och den relativa luftfuktigheten är inte mer än 90 %;
2. Strömförsörjningsspänning: 110V±10%, frekvens: 60±1%HZ. (220V±10%, frekvens: 50±1%HZ)

1. Denna produkt har en ny och unik design, vackert utseende, fyrsidigt glas genomskinligt, hållbarhet och enkelt underhåll. Det har valfri konstant temperatur, vilket kan göra temperaturen enhetlig och hålla maten fräsch. Det finns en slagguppsamlingsbassängdesign vid botten, vilket kan minska oljeavlagringen av potatischips. Det är en speciell utrustning för matvisning, värmekonservering och torkning.

5. Symbolbeskrivning:

I denna handbok används symboler för att markera all viktig säkerhet instruktioner och rekommendationer relaterade till utrustningen. För att undvika risk för olyckor, personskador eller egendomsskador, följ dessa instruktioner med yttersta försiktighet.

6. Produktspecifikationer

Modell	Spänning(I)	Frekvens(Hz)	Kraft(I)	Dimensionera(MM)
	AC110-120	60	800 465*460*780SC-PS14
	AC220-240	50

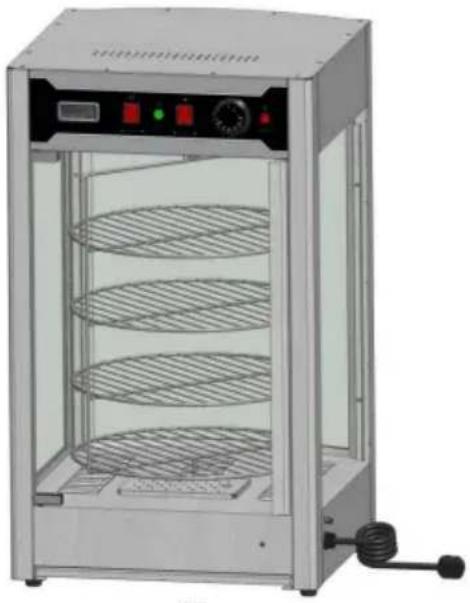

7. Produktens utseende

Obs: Placeringen av de elektriska komponenterna baseras på designen på den gången. Vårt företag förbehåller sig rätten att ändra de deltagande mönster. Om designen ändras och instruktionerna inte uppdateras i en i rätt tid, vi hoppas på din förståelse!

Varm påminnelse: Vänligen använd handskar eller andra skyddsverktyg under installation för att undvika att repa händer eller andra delar!

SC-PS14 stycklista
Nej.	namn	Antal	nr.	namn	Antal
01	Topplock	1	02	LED-ljus vitt ljus	1
03	LED taklampa varmt ljus	1	04	Lamphuvud monteringsbas	1
05	PC ljussändande styrelse	1	06	Växlad motor	1
07	Motoromvandling axel	1	08	Ram	1
09	Bakre glas	1	10	Sidoglas	2
11	Dörrglas	1	12	Upp dörrgångjärn	1
13	Nedre dörrgångjärn	1	14	Dörrhantag	1
15	Kraftledning	1	16	Slagbassäng	1
17	Elboxtätning tallrik	1	18	0,5L handfat	1
19	Värmerör	1	20	No.1 maskinfot	4

SC-PS14 Monteringslista
Nr 1	namn	Specifikation	Antal
	Korsskruvar med runda huvuden	M4*8	1
2	Korsskruvar med runda huvuden	M5*30	1
3	Fjäderbricka	M5	2
4	Platta brickor	M5	2
5	Flänsmutter	M5	1
6	Motoromvandlingsaxel
Obs: Kontrollera om tillbehören är kompletta innan installation!

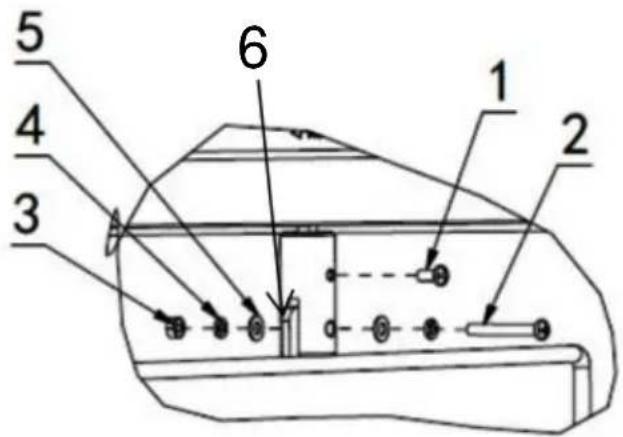

1. Använd skruvarna med motsvarande koder i bilden till höger och listan för att fixa motoromvandlingsaxel i det reserverade hålet in motorn.

Titta på detaljerna A
Detaljer A
Förhållande 1:3

Steg 1

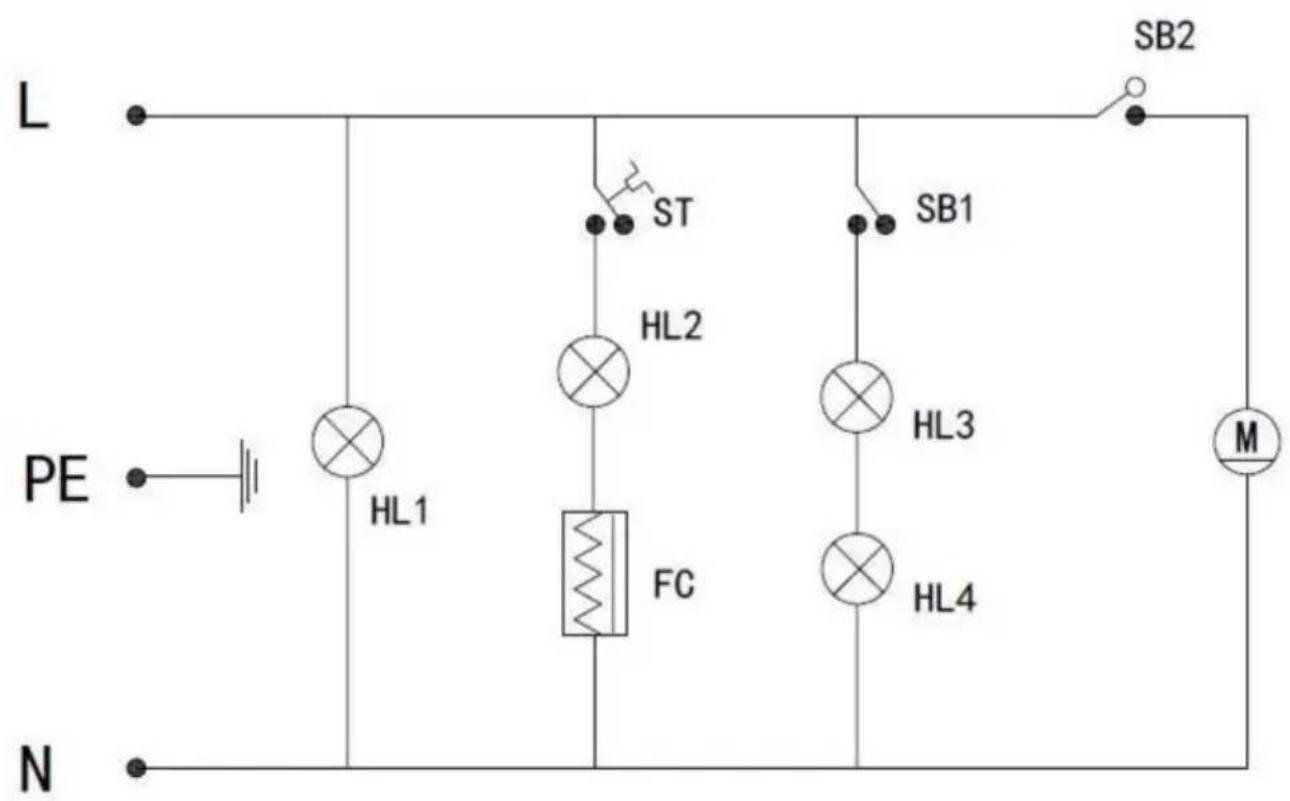

SC-PS14 kretsschema

SB1: Ljusgruppbrytare HL2: Värmeindikatorlampa

FC: Värmerör

SB2: Motoromkopplare

HL3: Belysning taklampa: reduktionsmotor

1. Felanalys Fel

Nej. Anledning fenomen		Metod av uteslutning
01	De gröna och röda indikatorlamporna är	Elvärmarörens ledningar är lösa
		ÿ Dra åt elvärmaröret

	på samtidigt tid och temperaturen stiger inte.	och det elektriska värmeröret är utbränt.	ledningsbultar.ÿByt ut det elektriska värmeröret
02	Arbetsindikatorn lampan lyser och temperaturen kan inte stiga kontrollerade.	Termostatfel	ÿByt ut termostaten
03	Indikatorlampan är släckt och temperaturkontroll är normalt	Indikeringslampan brändes ut	ÿSätt tillbaka indikatorlampan
04	Det kan inte automatiskt behålla värma.	Termostatfel	ÿByt ut termostaten
05	Det finns ett elläckage från höljet och mina händer känns domna.	Isoleringen är fuktig eller så sitter innerledaren in kontakt med yttre skal.	ÿ Skicka den till underhållet avdelning för reparation.
06	Ljuset tänds inte eller flimrar	Kabelgränssnittet inte är ansluten eller har dålig kontakt.	ÿSätt i den ordentligt
Obs: Ovanstående problem är endast för analys och referensanvändning. Ta inte hand om dem själv. Relevanta fackmän krävs för att utföra felsökning och reparationer. Vid säkerhetsavvikelser såsom läckage ska strömförsörjningen omedelbart brytas och användningen avbrytas!

Särskild

anmärkning: Allt innehåll i denna handbok är endast avsett för designen vid den tidpunkten. Vårt företag förbehåller sig rätten att ändra de deltagande designerna. Om

design har ändrats och manualen har inte förbättrats i tid, vi hoppas att kunden förstår!

Vänligen förvara denna manual på rätt sätt

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
