Produkttyp	Professioneller Warmhalte-Ständer (Speisenwärmer)
Modell	SC-PS14
Marke	Vevor
Abmessungen (L x B x H)	465 x 460 x 780 mm
Gewicht	Ca. 18 kg (Schätzung)
Stromversorgung	AC110-120V / 60 Hz oder AC220-240V / 50 Hz
Leistung	800 W
Temperaturbereich (Halten)	Ca. 65 °C (thermostatische Regelung)
Materialien	Metallstruktur, transparente Scheiben (Glas)
Beleuchtung	Warmweiß-LED + Kaltweiß-LED (separater Schalter)
Drehung	Getriebemotor mit Drehschalter
Kapazität	0,5-L-Behälter enthalten, integrierter Auffangbehälter
Verwendung	Nur für Innenräume, gewerbliche Nutzung
Hauptfunktionen	Automatisches Warmhalten, Ausstellungsbeleuchtung, langsame Drehung
Installation	Stabile, ebene Oberfläche, Erdung erforderlich
Pflege und Reinigung	Vor der Reinigung Strom ausschalten; nicht eintauchen, keine Wasserstrahlen oder Lösungsmittel verwenden
Sicherheit	Erdung zwingend erforderlich; heiße Oberflächen nicht ohne Handschuhe berühren; nicht demontieren
Ersatzteile	Vollständige Liste verfügbar: Deckel, Lampen, Motor, Scheiben, Dichtungen usw.
Reparierbarkeit	Nur durch einen zugelassenen Fachmann
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Umgebungsbedingungen	Umgebungstemperatur 5-50 °C, Luftfeuchtigkeit ≤ 90 %
Mitgeliefertes Zubehör	Montageschrauben, Montagewerkzeuge, Bedienungsanleitung

Häufig gestellte Fragen - SC-PS14 Vevor

Wie installiere ich den Warmhalte-Ständer SC-PS14?

Stellen Sie das Gerät auf eine stabile, ebene Oberfläche. Schließen Sie es an eine geerdete Steckdose an. Entfernen Sie alle Schutzfolien. Montieren Sie die mitgelieferten Teile (Motor-Umwandlungswelle) mit den in der Anleitung angegebenen Schrauben. Überprüfen Sie, ob die Netzspannung der Ihrer Region entspricht (110-120V oder 220-240V).

Wie hoch ist die Warmhaltetemperatur?

Der Thermostat hält eine Temperatur von ca. 65°C. Die Heizanzeige erlischt, wenn diese Temperatur erreicht ist, und schaltet sich automatisch wieder ein, wenn ein bestimmter Schwellenwert unterschritten wird, wodurch eine konstante Temperatur gewährleistet wird.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein feuchtes, nicht scheuerndes Tuch. Tauchen Sie das Gerät niemals ins Wasser und verwenden Sie keinen Wasserstrahl. Vermeiden Sie Lösungsmittel oder ätzende Mittel. Der herausnehmbare Auffangbehälter kann separat gereinigt werden.

Kann ich dieses Gerät zu Hause verwenden?

Nein, dieses Produkt ist ein gewerbliches Gerät für Gastronomie-Präsentationsvitrinen. Es ist nicht für den Hausgebrauch ausgelegt.

Was tun, wenn die Temperatur nicht steigt?

Überprüfen Sie zuerst, ob der Heizschalter eingeschaltet ist. Wenn die grüne und rote Anzeige leuchten, die Temperatur aber nicht steigt, könnte das Heizrohr defekt oder falsch angeschlossen sein. Wenden Sie sich an einen Fachmann, um das Rohr auszutauschen oder die Verbindungen festzuziehen.

Wie schalte ich die Beleuchtung ein?

Verwenden Sie den Lichtschalter am Bedienfeld. Das Gerät verfügt über zwei LED-Typen (Kaltweiß und Warmweiß) zur Verbesserung der Lebensmittelpräsentation.

Das Gerät macht während des Betriebs Geräusche, ist das normal?

Ein leichtes Geräusch des Getriebemotors ist während der Drehung normal. Wenn das Geräusch übermäßig oder ruckartig wird, überprüfen Sie, ob die Umwandlungswelle richtig befestigt ist und die Drehplatte nicht blockiert ist.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Das Gerät muss geerdet werden. Berühren Sie heiße Oberflächen nicht ohne hitzebeständige Handschuhe. Schütteln oder neigen Sie das Gerät während des Betriebs nicht. Bauen Sie das Elektrogehäuse niemals selbst auseinander.

Wo finde ich Ersatzteile?

Die Anleitung enthält eine vollständige Stückliste der Teile (Deckel, Lampen, Motor, Scheiben usw.). Zur Bestellung wenden Sie sich an den Händler oder den Vevor-Kundendienst unter www.vevor.com/support.

Was tun bei elektrischem Leck?

Schalten Sie sofort die Stromversorgung aus und stellen Sie die Verwendung des Geräts ein. Ein Leck kann durch feuchte Isolierung oder einen Leiter in Kontakt mit dem Gehäuse verursacht werden. Lassen Sie das Gerät vor der erneuten Verwendung von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG SC-PS14 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

9.Analyse des pannes

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Speisenwärmer-Display

MODELL: SC-PS14

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Speisenwärmer-Display

MODELL:SC-PS14

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
	Nur Innen benutzen

Wärmetipps: Um

sicherzustellen, dass dieses Produkt während des Transports nicht zerkratzt wird, ist auf der Oberfläche der Maschine eine Schutzfolie angebracht. Bitte reißen Sie vor dem Gebrauch alle Schutzfolien ab!

1. Gebrauchsanweisung: 1. Vor

Gebrauch muss eine sichere Erdung erfolgen!

1. Die verwendete Spannung muss mit der Nennspannung übereinstimmen. 3. Die Betriebsanzeige leuchtet immer, wenn die Maschine eingeschaltet ist.

2. Wenn Sie die Wärmeerhaltungsfunktion einschalten müssen, schalten Sie den Heizschalter auf dem Bedienfeld ein. Wenn die Heiztemperatur etwa 65 ° erreicht, schaltet die Maschine die Heizfunktion automatisch aus und die Heizlampe erlischt. Wenn die Temperatur auf eine bestimmte Temperatur fällt, wird die Heizfunktion wieder eingeschaltet. Die Heizlampe bleibt wieder eingeschaltet und dieser Zyklus erreicht die konstante Temperatur und die Wärmeerhaltungsfunktion.

3. Wenn Sie während des Gebrauchs Beleuchtung benötigen, können Sie den Beleuchtungsschalter einschalten und die Lichter werden eingeschaltet, was den Anzeigeeffekt verbessern kann;

4. Wenn Sie fertig sind, muss die Stromversorgung während der Reinigung unterbrochen werden, um zu verhindern Unfälle;
5. Wenn während des Vorgangs eine Anomalie auftritt, sollten Sie die Verwendung beenden und bitten Sie einen Fachmann um die Fehlerbehebung, bevor Sie es weiter verwenden.
6. Dieses Produkt ist nicht für Personen (einschließlich Kinder) mit körperlichen, sensorischen oder geistigen Behinderungen oder Mangel an Erfahrung und Wissen geeignet.
7. Da die Temperatur des Gerätes während der bringen Sie Ihre Hände oder andere Körperteile während des Betriebs nicht in die Nähe des Oberfläche der Maschine, um Verbrennungen oder andere Verletzungen zu vermeiden.

2. Vorsichtsmaßnahmen und Wartung:

1. Es sollte von ausgewiesenem Personal bedient werden und sollte kompetent sein beim Einsatz von Maschinen und Geräten.
2. Seien Sie vorsichtig, wenn Sie die Maschine bewegen. Wenn ein Fehler auftritt, muss er von einem Fachmann reparieren lassen. Keine Schläge darauf schalten.
3. Bitte installieren und lagern Sie dieses Gerät nicht an den folgenden Orten um Fehlfunktionen durch Fehlbedienung zu vermeiden:
   3.1 Auf einem instabilen Tisch oder einer instabilen Theke.
   3.2 Orte, an denen die Temperatur zu hoch oder zu niedrig ist.
   3.3 Orte mit übermäßigem Luftvolumen und übermäßigem Staub.
   3.4 Orte, an denen die Versorgungsspannung sehr instabil ist.
   3.5 Wenn keine gute Erdungsvorrichtung vorhanden ist.
4. Das Gerät darf nicht mit einer Wasserspritzpistole gereinigt oder in Wasser getaucht werden. im Wasser, um Stromlecks zu verhindern.
5. Es ist strengstens verboten, Flüssigkeiten zu verwenden, die in Backfarbe löslich sind, um Wischen Sie die Oberfläche des Isolierschranks ab.
6. Besondere Vorsichtsmaßnahmen:
   6.1 Dieses Produkt ist ein kommerzielles Gerät und nicht für den Heimgebrauch geeignet
   6.2 Während des Gebrauchs nicht schütteln oder kippen
   6.3 Das Gerät kann nicht zerlegt oder modifiziert werden. Eine Demontage ohne Erlaubnis kann zu schweren Unfällen führen.

6.4 Vor der Reinigung muss die Stromversorgung unterbrochen werden, um ein unbeabsichtigtes Leckageunfälle.
6.5 Berühren Sie das Gehäuse während des Gebrauchs nicht direkt mit den Händen aufgrund der hohen Temperatur. Spezialwerkzeuge und hochtemperaturbeständige Beim Umgang mit Lebensmitteln sind Handschuhe erforderlich.
6.6 Es ist verboten, das Glas mit harten oder scharfen Gegenständen zu zerkratzen.

3. Normale Arbeitsbedingungen:

1. Die Umgebungstemperatur beträgt 5-50 °C und die relative Luftfeuchtigkeit beträgt nicht mehr als 90 %;
2. Versorgungsspannung: 110 V ± 10 %, Frequenz: 60 ± 1 % Hz. (220 V ± 10 %, Frequenz: 50±1%HZ)

4. Produkteinführung

1. Dieses Produkt hat ein neuartiges und einzigartiges Design, schönes Aussehen, vierseitig durchsichtiges Glas, Haltbarkeit und einfache Wartung. Es hat optional konstante Temperatur, die die Temperatur gleichmäßig machen kann und halten Sie die Lebensmittel frisch. Es gibt ein Schlackensammelbecken Design an der Boden, der die Ölablagerung von Kartoffelchips reduzieren kann. Es ist ein spezielles Geräte zur Präsentation, Wärmekonservierung und Trocknung von Lebensmitteln.

5. Symbolbeschreibung:

In dieser Anleitung werden alle wichtigen Sicherheitshinweise mit Symbolen hervorgehoben. Anweisungen und Empfehlungen für das Gerät. Um die

Um die Gefahr von Unfällen, Personenschäden oder Sachschäden zu vermeiden, befolgen Sie diese Beachten Sie die Anweisungen mit äußerster Vorsicht.

6. Produktspezifikationen

Modell	Stromspannung (IN)	Frequenz (Hz)	Leistung (IN) (MM)	Abmessungen
SC-PS14	AC110-120	60	800 465*460*780
	AC220-240	50

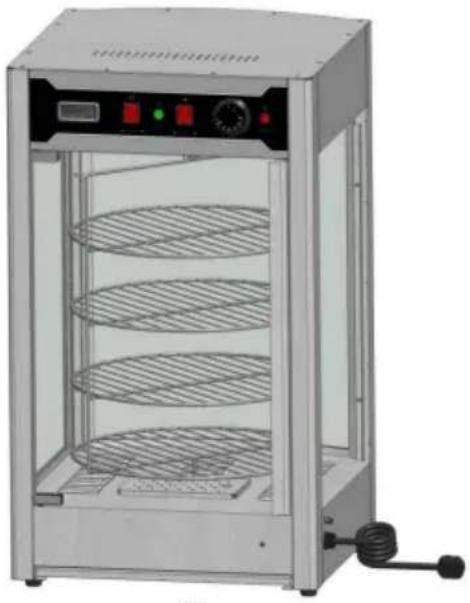

7. Produktaussehen

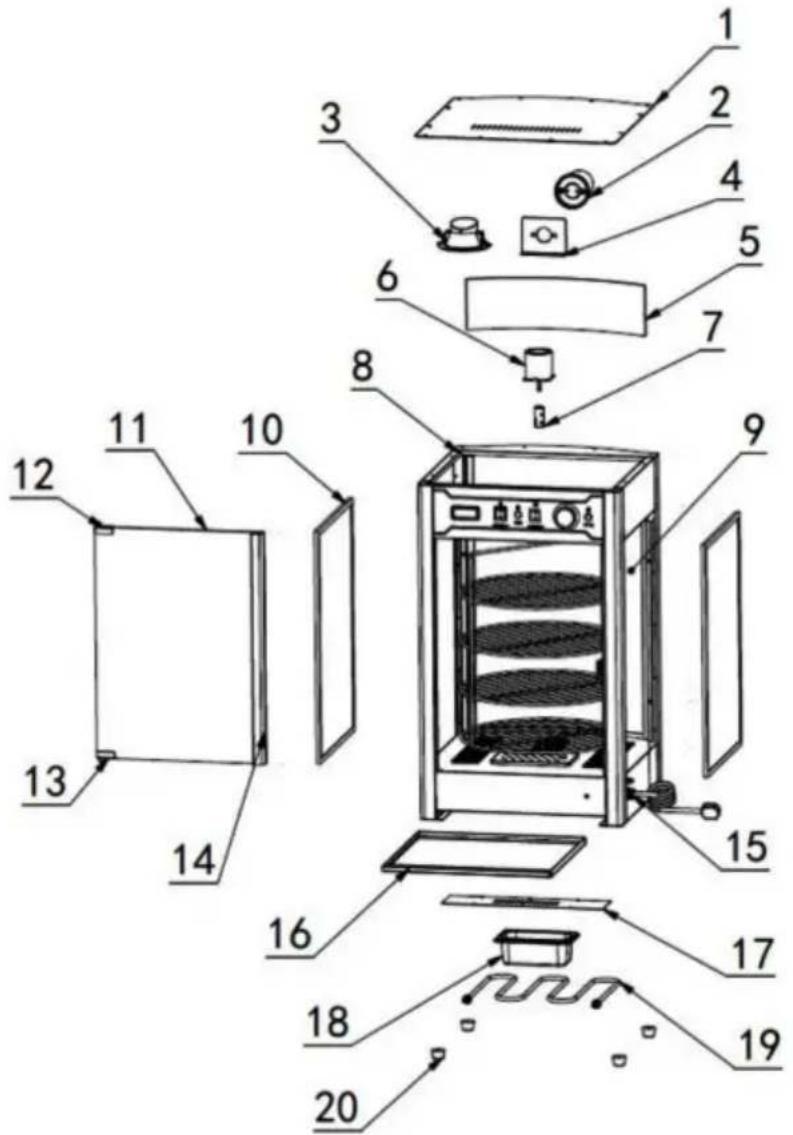

8. Produktstrukturdiagramm

Hinweis: Die Lage der elektrischen Komponenten richtet sich nach der Bauart

Unser Unternehmen behält sich das Recht vor, die teilnehmenden

Designs. Wenn das Design geändert wird und die Anweisungen nicht in einem aktualisierten

zeitnah, wir hoffen auf Ihr Verständnis!

Herzliche Erinnerung: Bitte tragen Sie Handschuhe oder andere Schutzwerkzeuge während

Installation, um ein Verkratzen Ihrer Hände oder anderer Teile zu vermeiden!

SC-PS14 Stückliste
NEIN.	Name	Menge	No	Name	Menge
01	Obere Abdeckung	1	02	LED-Licht weißes Licht	1
03	LED DeckenleuchteWarmes Licht	1	04	LampenkopfBefestigungsbasis	1
05	PC lichtdurchlässigPlanke	1	06	Getriebemotor	1
07	MotorumbauWelle	1	08	Rahmen	1
09	Heckscheibe	1	10	Seitenglas	2
11	Türglas	1	12	Türscharnier nach oben	1
13	Unteres Türscharnier	1	14	Türschnalle	1
15	Stromkabel	1	16	Schlagbecken	1
17	Abdichtung von SchaltkästenPlatte	1	18	0,5L-Becken	1
19	Heizungsrohr	1	20 No 1	Maschinenfuß	4

SC-PS14 Baugruppenliste
No	Name	Spezifikation	Menge
1	Kreuzrundkopfschrauben	M4*8	1
2	Kreuzschlitzschrauben mit Rundkopf	M5*30	1
3	Federscheibe	M5	2
4	Unterlegscheiben M5		2
5	Flanschmutter	M5	1
6	Motorumbauwelle
Hinweis: Bitte prüfen Sie vor der Lieferung, ob das Zubehör vollständig ist Installation!

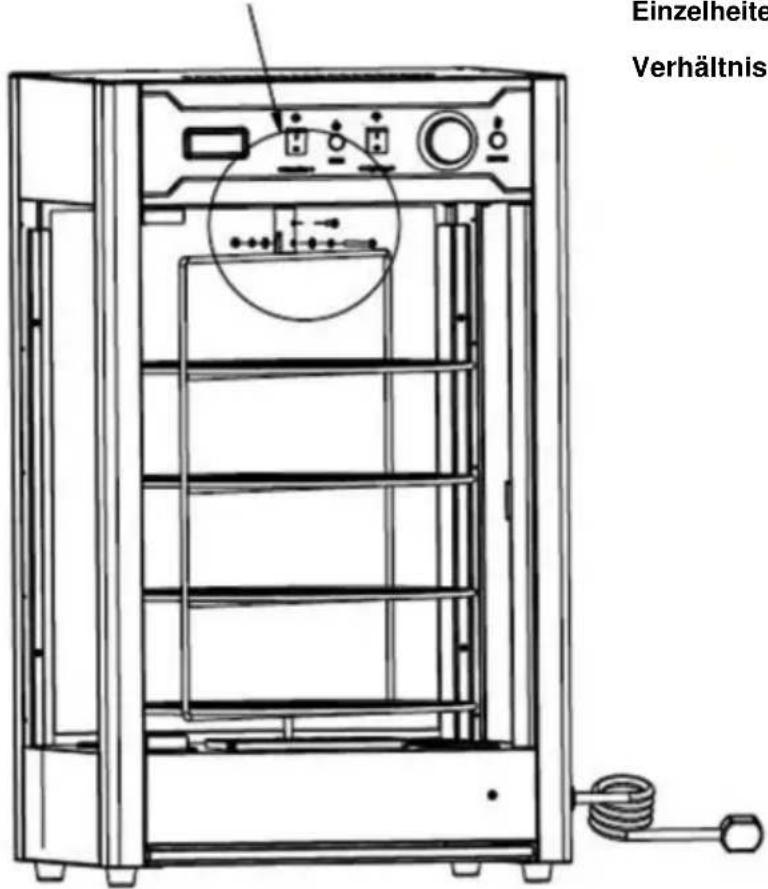

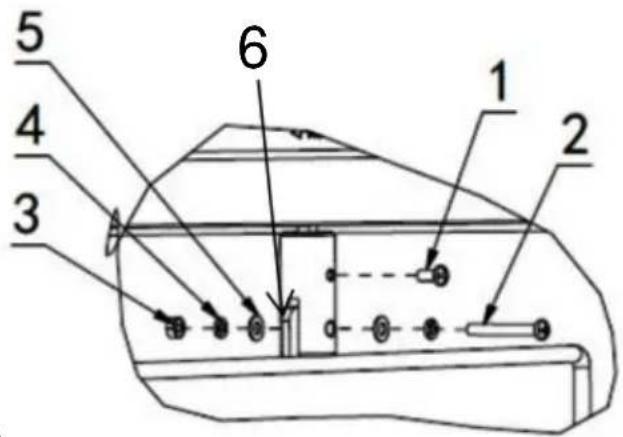

SC-PS14 Installationsdiagramm

1. Verwenden Sie die Schrauben mit

entsprechenden Codes in das Bild rechts

und die Liste zur Behebung des

Motorumbauwelle

in das dafür vorgesehene Loch in der Motor.

Schauen Sie sich die Details an A

Einzelheiten A
Verhältnis 1: 3

Schritt 1

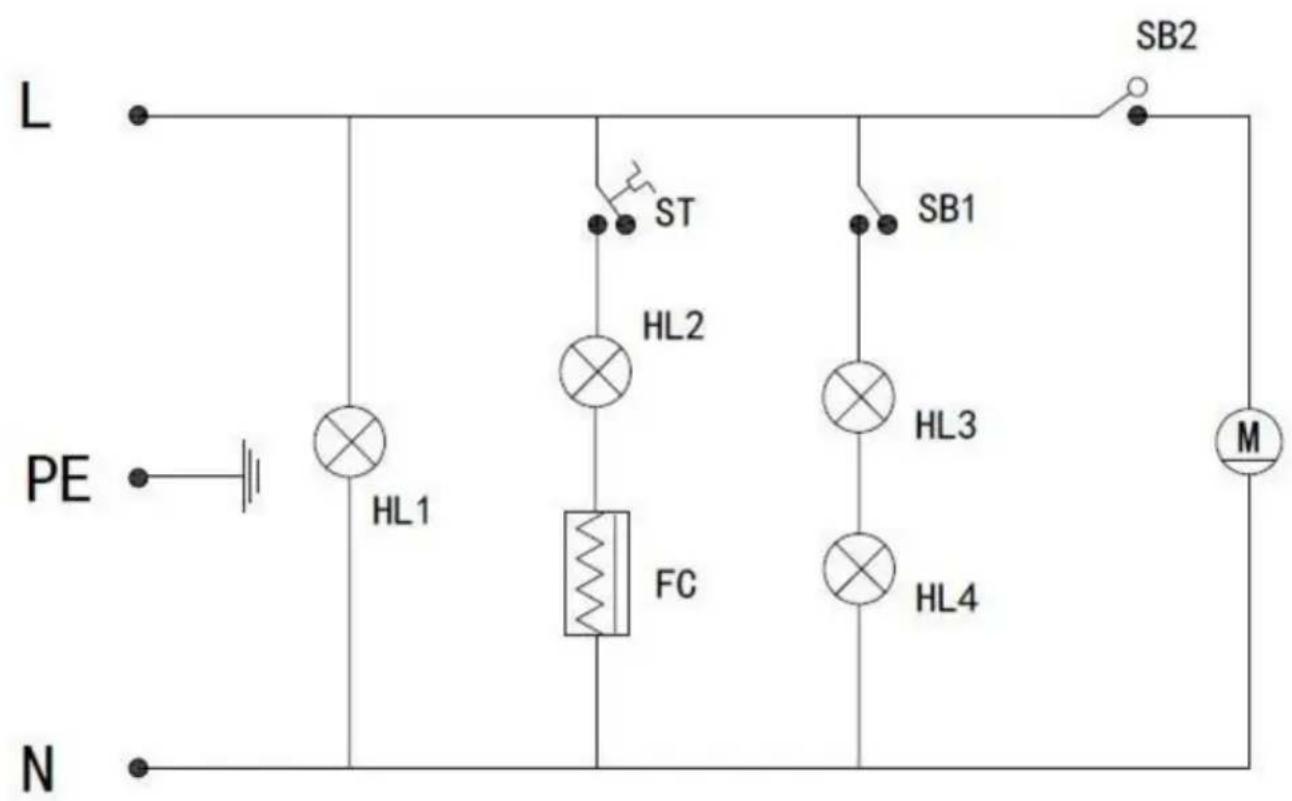

SC-PS14 Schaltplan

HL1: Betriebsanzeige

HL4: LED-Lampe

SB1: Lichtgruppenschalter HL2: Heizungskontrollleuchte

FC: Heizrohr

SB2: Motor-Drehschalter

HL3: Beleuchtung Deckenleuchte: Untersetzungsmotor

9.Fehleranalyse Fehler

NEIN.	Phänomen	Grund	Methode von Ausschluss
01	Die grüne und die rote Kontrollleuchte leuchtengleichzeitigZeit und dieTemperatur steigt nicht.	Die Verkabelung des elektrischen Heizrohrs istund die elektrischeHeizrohr istdurchgebrannt.	ÿDas elektrische Idseizrohr festziehenVerdrahtungsbolzen.ÿErsetzen Sie das elektrisch
02	Der ArbeitsindikatorDie Kontrollleuchte leuchtetweiter und derTemperaturanstieg kann nichtkontrolliert.	Thermostatfehler	ÿErsetzen Sie denThermostat
03	Die Kontrollleuchte istaus und dieTemperaturregelung istnormal	Kontrollleuchtedurchgebrannt	ÿErsetzen Sie dieKontrollleuchte
04	Es kann nichtautomatisch haltenwarm.	Thermostatfehler	ÿErsetzen Sie denThermostat
05	Aus dem Gehäuse trittStrom aus und meineHände fühlen sichtaub an.	Die Isolierung istfeucht oder derInnenleiter istKontakt mit demAußenhülle.	ÿSenden Sie es andie Wartungzwecks Reparatur an unsereFachwerkstatt.
06	Das Licht leuchtet nichtoder flackert	Die Kabelschnittstelleist nicht angeschlossen oderhat schlechten Kontakt.	ÿStecken Sie es fest ein
Hinweis: Die oben genannten Probleme dienen nur zu Analyse- und Referenzzwecken. BehebenSie sie nicht selbst. Für die Fehlersuche und Reparaturen sind entsprechende Fachleuteerforderlich. Bei Sicherheitsabweichungen wie Leckagen sollte die Stromversorgung sofortunterbrochen und die Nutzung eingestellt werden!

Besonderer

Hinweis: Alle Inhalte dieses Handbuchs gelten nur für das Design zu diesem Zeitpunkt.

Unser Unternehmen behält sich das Recht vor, die beteiligten Designs zu ändern. Wenn die

Designänderungen und nicht zeitnahe Verbesserungen an der Anleitung sind notwendig. Wir hoffen auf das Verständnis der Kunden!

Bitte bewahren Sie dieses Handbuch sorgfältig auf

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
