INSTRUKCJA OBSŁUGI SC-PS14 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

WYŚWIETLACZ PODGRZEWANIA ŻYWNOŚCI

MODEL: SC-PS14

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

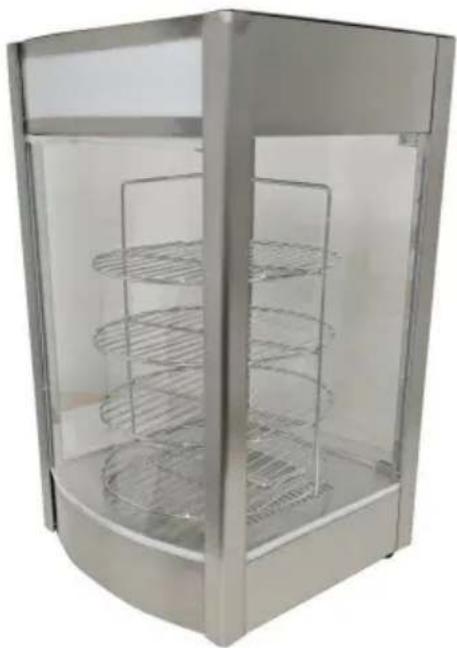

Wyświetlacz podgrzewacza żywności

MODEL:SC-PS14

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
	Do użytku wewnątrz

Wskazówki dotyczące

ogrzewania Aby mieć pewność, że produkt nie zostanie zarysowany podczas transportu, na powierzchnię urządzenia naklejona jest folia ochronna. Przed użyciem należy oderwać wszystkie folie ochronne!

1. Instrukcja użytkowania: 1. Przed

użyciem należy bezpiecznie uziemić!

1. Stosowane napięcie musi być zgodne z napięciem znamionowym. 3. Lampka kontrolna zasilania świeci się zawsze, gdy urządzenie jest włączone.

2. Jeśli chcesz włączyć funkcję utrzymywania ciepła, włącz przełącznik ogrzewania na panelu sterowania. Gdy temperatura ogrzewania osiągnie około 65°, urządzenie automatycznie wyłączy funkcję ogrzewania, a lampka grzewcza zgaśnie. Gdy temperatura spadnie do określonej temperatury, funkcja grzania zostanie ponownie włączona., lampa grzewcza pozostanie włączona, a cykl ten umożliwia osiągnięcie stałej temperatury i funkcję zachowania ciepła.

3. Podczas użytkowania, jeśli potrzebujesz oświetlenia, możesz włączyć włącznik oświetlenia i światła się włączą, co może poprawić efekt wyświetlania;

4. Po zakończeniu należy odciąć zasilanie podczas czyszczenia, aby temu zapobiec Wypadki;
5. Jeśli w trakcie procesu wystąpią jakiekolwiek nieprawidłowości, należy zaprzestać jego używania i poproś profesjonalistę o rozwiązanie problemu, zanim będziesz go dalej używać.
6. Ten produkt nie jest odpowiedni dla osób (w tym dzieci) z niepełnosprawnością fizyczną, sensoryczną lub umysłową lub brakiem doświadczenia i wiedzy.

7. Ponieważ temperatura sprzętu jest stosunkowo wysoka podczas obsługi, nie zbliżaj rąk ani innych części ciała do urządzenia powierzchni maszyny, aby uniknąć oparzeń lub innych obrażeń.

8. Środki ostrożności i konserwacja:

9. Powinien być obsługiwany przez wyznaczony personel i posiadać odpowiednią wiedzę w użytkowaniu maszyn i urządzeń.

10. Zachowaj ostrożność podczas przenoszenia maszyny. Jeśli jest jaki ś błąd, to musi tak być naprawiony przez profesjonalistę. Nie pukaj.
11. Proszę nie instalować i nie przechowywać tego sprzętu w następujących miejscach aby uniknąć nieprawidłowego działania spowodowanego błędną obsługa:

3.1 Na niestabilnym stole lub blacie.

3.2 Miejsca, w których temperatura jest zbyt wysoka lub zbyt niska.

3.3 Miejsca o nadmiernej ilości powietrza i nadmiernym zapyleniu.

3.4 Miejsca, w których napięcie zasilania jest bardzo niestabilne.

3.5 Tam, gdzie nie ma dobrego urządzenia uziemiającego.

1. Urządzenia nie wolno czyścić rurą natryskową ani zanurzać w wodzie, aby zapobiec upływowi prądu.

2. Zabrania się stosowania płynów rozpuszczalnych w farbach wypiekowych wytrzyj powierzchnię szafki izolacyjnej.

3. Specjalne środki ostrożności:

6.1 Ten produkt jest urządzeniem komercyjnym i nie nadaje się do użytku domowego
6.2 Nie potrząsaj ani nie przechylaj podczas użytkowania
6.3 Nie można go demontować ani modyfikować. Demontaż bez pozwolenie może spowodować poważne wypadki.

6.4 Przed czyszczeniem należy odciąć zasilanie, aby zapobiec przypadkowemu wypadki związane z wyciekami.
6.5 Podczas użytkowania nie należy bezpośrednio dotykać szafki rękami ze względu na wysoką temperaturę. Narzędzia specjalne i odporne na wysokie temperatury przy kontakcie z żywnością wymagane są rękawiczki.
6.6 Zabrania się używania twardych lub ostrych przedmiotów do zarysowania szyby.

3. Normalne warunki środowiska pracy:

1. Temperatura otoczenia wynosi 5-50 °C, a wilgotność względna powietrza nie ponad 90%;
2. Napięcie zasilania: 110 V ± 10%, częstotliwość: 60 ± 1% HZ. (220V±10%, częstotliwość: 50±1%HZ)

4. Wprowadzenie produktu

1. Ten produkt ma nowatorski i niepowtarzalny design, piękny wygląd, czterostronna przezroczystość szkła, trwałość i łatwość konserwacji. To ma opcjonalna stała temperatura, która może sprawić, że temperatura będzie jednolita i zachowaj świeżość żywności. Na terenie inwestycji znajduje się projekt zbiornika zbierającego żużel dno, co może zmniejszyć osadzanie się oleju z chipsów ziemniaczanych. To coś specjalnego sprzęt do ekspozycji żywności, utrwalania termicznego i suszenia.

5. Opis symbolu:

W tej instrukcji symbole służą podkreśleniu wszystkich ważnych kwestii związanych z bezpieczeństwem instrukcje i zalecenia dotyczące sprzętu. Aby uniknąć

ryzyko wypadków, obrażeń ciała lub szkód materialnych, należy przestrzegać poniższych wskazówek instrukcji, zachowując szczególnie ostrożność.

6. Specyfikacja produktu

Model	Napięcie(W)	Częstotliwość	Moc(W) (Hz)	Wymiar(MM)
SC-PS14	AC110-120	60	800 465*460*780
	AC220-240	50

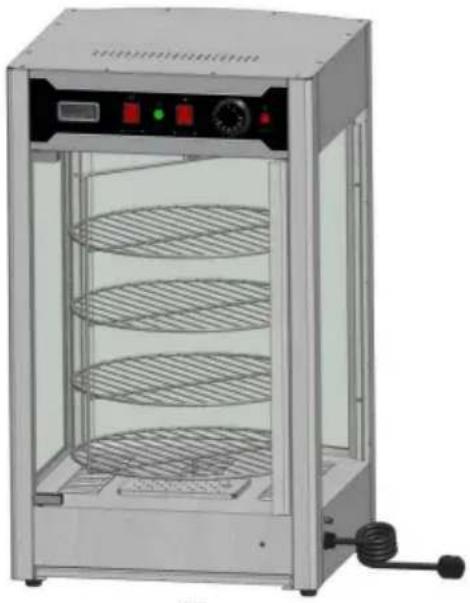

7. Wygląd produktu

Uwaga: Rozmieszczenie elementów elektrycznych opiera się na projekcie pod adresem ten czas. Nasza firma zastrzega sobie prawo do zmiany uczestniczących projekty. Jeżeli projekt zostanie zmieniony i instrukcje nie zostaną zaktualizowane w a terminowo, liczymy na Państwa zrozumienie!

Ciepłe przypomnienie: w trakcie należy nosić rękawiczki lub inne narzędzia ochronne instalacji, aby uniknąć zarysowania rąk lub innych części!

Zestawienie materiałów SC-PS14
NIE.	Nazwa	Ilość nr.		Nazwa	Ilość
01	Górna obudowa	1	02 Światło LED białe światło		1
03	Lampa sufitowa LED ciepłe światło	1	04	Głowica lampy podstawa montażowa	1
05	PC przepuszczający światło tablica	1	06	Motoreduktor	1
07	Konwersja silnika wał	1	08	Rama	1
09	Tylna szyba	1	10	Szkło boczne	2
11	Szkło drzwiowe	1	12	Zawias drzwi do góry	1
13	Dolny zawias drzwi	1	14	Klamka	1
15	Przewód zasilający	1	16	Basen udarowy	1
17	Uszczelnienie skrzynki elektrycznej płyta	1	18	Zbiornik 0,5L	1
19	Rura grzewcza	1	20 Stopka maszynowa nr 1		4

Lista montażu SC-PS14
nr 1	Nazwa	Specyfikacja	Ilość
	Śruby z łbem krzyżowym okrągłym	M4*8	1
2	Śruby z łbem krzyżowym okrągłym	M5*30	1
3	Podkładka sprężysta	M5	2
4	Podkładki płaskie	M5	2
5	Nakrętka kołnierzowa	M5	1
6	Wał konwersji silnika
Uwaga: proszę sprawdzić wcześniej, czy akcesoria są kompletne instalacja!

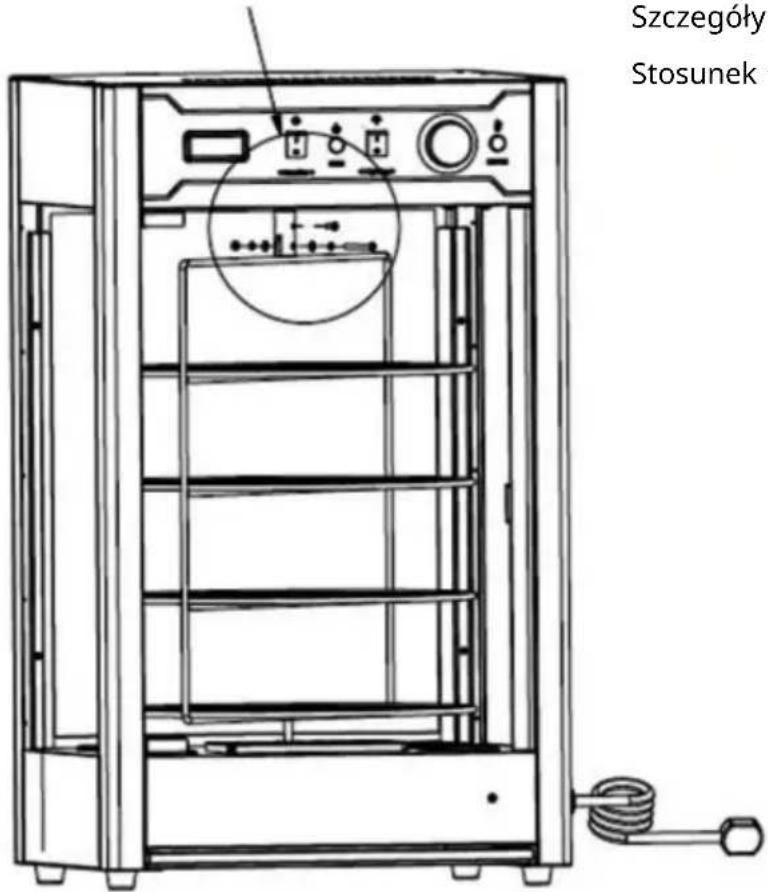

Schemat instalacji SC-PS14

1. Użyj śrub z

odpowiednie kody w

zdjęcie po prawej stronie

i lista do naprawienia

wał konwersji silnika

do zarezerwowanego otworu

silnik.

5 4 3 6 1 2

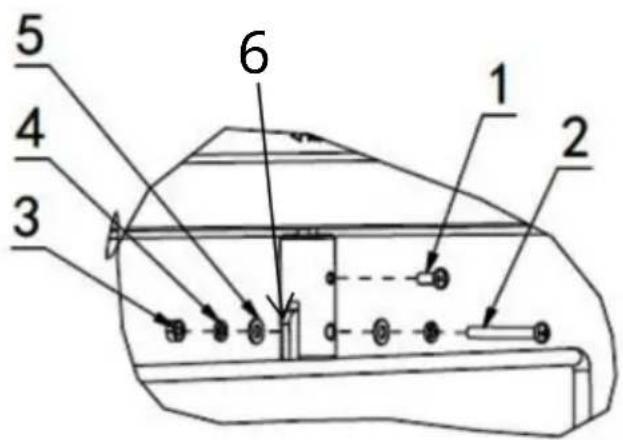

Spójrz na szczegóły A

Szczególy A

Stosunek 1:3

Szczególy Stosunek

Krok 1

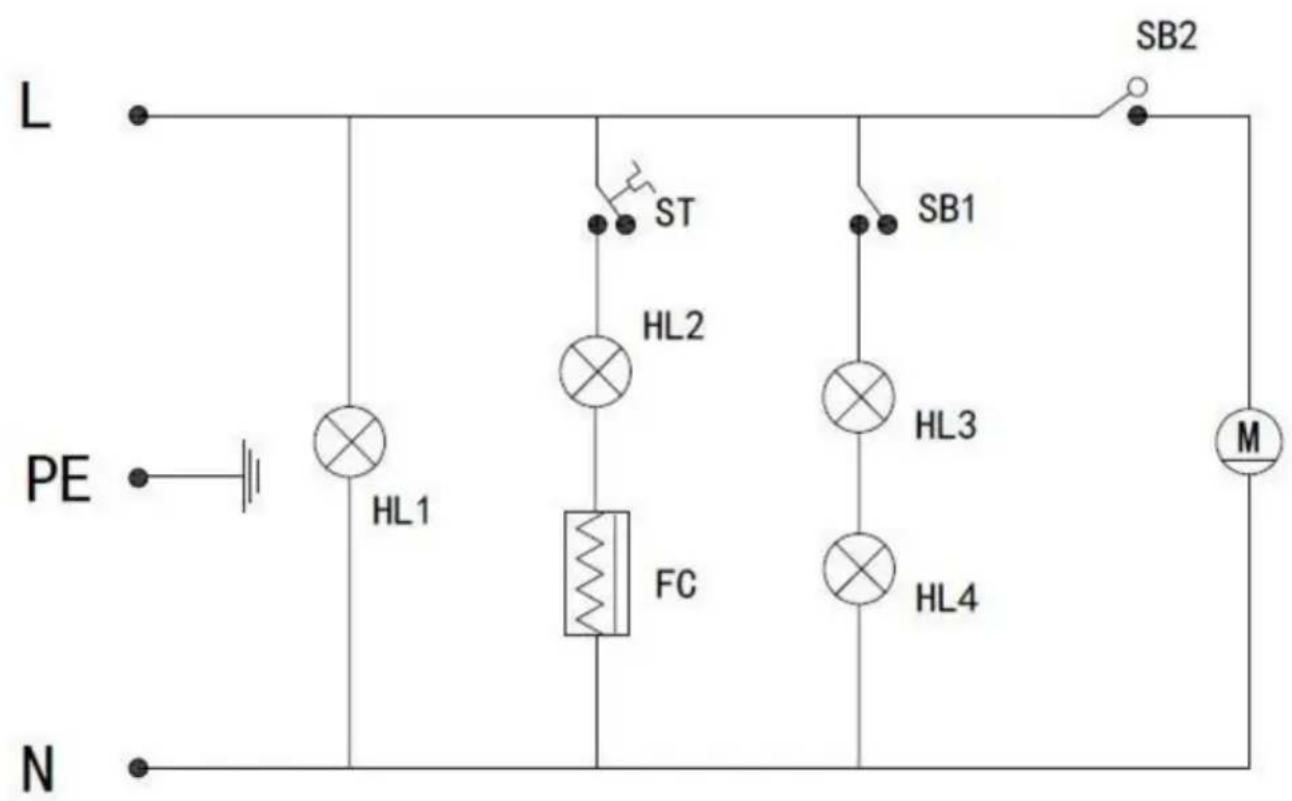

Schemat obwodu SC-PS14

HL1: Wskaźnik zasilania

HL4: żarówka LED

SB1: Przełącznik grupy oświetlenia HL2: Lampka kontrolna ogrzewania

FC: Rura grzewcza

SB2: Przełącznik obrotowy silnika

HL3: Plafon oświetleniowy: silnik redukcyjny

9.Analiza awarii Usterka

NIE.	zjawisko	Powód	Metoda wykluczenie
01	Świeci się zielona i czerwona kontrolkajednocześnie czas i temperatura nie wzrasta.	Okablowanie elektrycznej rury grzewczej jest poluzowanąi elektryczne przepalona rura grzewcza.	Dokręć rurę ogrzewania elektrycznegośruby okablowania.Wymień elektryczną rurke
02	Wskaźnik pracy lampka pozostaje włączona, a wzrost temperatury nie może nastąpić kontrolowane.	Awaria termostatu	Wymień termostat
03	Lampka kontrolna zgaśnie i kontrola temperatury jest normalna	Przepaliła się kontrolka	Wymień lampkę kontrolną
04	Nie może automatycznie zachować ciepły.	Awaria termostatu	Wymień termostat
05	Z obudowy wycieka prąd i drętwieją mi ręce.	Izolacja jest wilgotna lub przewód wewnętrzny jest podłączony kontakt z powłoka zewnętrzna.	Wyślij go do serwisu dział naprawy.
06	Światło nie świeci się ani nie miga	Interfejs kablowy nie jest podłączony lub ma słaby kontakt.	Podłącz go mocno

Uwaga: Powyższe problemy służą wyłącznie celom analitycznym i referencyjnym. Nie zajmuj się nimi sam. Do rozwiązywania problemów i napraw potrzebni są odpowiedni specjaliści. W przypadku wystąpienia nieprawidłowości związanych z bezpieczeństwem, takich jak wyciek, należy natychmiast odłączyć zasilanie i zaprzestać użytkowania!

Uwaga specjalna:

Cała zawartość tej instrukcji służy wyłącznie do celów projektowych w tamtym momencie. Nasza firma zastrzega sobie prawo do zmiany uczestniczących projektów. Jeśli

projekt został zmieniony, a instrukcja nie została poprawiona w odpowiednim czasie, mamy nadzieję, że klient zrozumie!

Prosimy o prawidłowe przechowywanie niniejszej instrukcji

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
