QBK-40L - Vattenpump Vevor - Gratis bruksanvisning och manual

Produkttyp	Dubbel membranpump (pneumatisk)
Märke	Vevor
Modell	QBK-40L
Huvudanvändning	Överföring av korrosiva, viskösa, brandfarliga, flyktiga vätskor eller vätskor som innehåller granulat
Funktionsprincip	Pneumatisk dubbelmembran med alternerande rörelse
Maximal sughöjd	7 m
Maximal tryckhöjd	50 m
Utloppstryck	Högre än 6 kgf/cm²
Maximal partikeldiameter	10 mm
Tryckområde för tryckluft	2 till 8 kgf/cm²
Maximal tillåten viskositet	10 000 centipoise
Material i kontakt med vätskan	Rostfritt stål, aluminiumlegering, gjutjärn, plast (beroende på version)
Membrantyp	NBR, Viton, Neopren eller PTFE
Självsugande	Ja
Säkerhet	Utan el, kan användas i explosiv atmosfär och nedsänkt
Installation	Inga grundbultar krävs (lätta vibrationer)
Underhåll	Rengör vevstaken och kopparhylsan vid membranbyte
Reservdelar tillgängliga	Membran, kulventiler, packningar, luftfördelningsenhet
Garanti	Elektroniskt garantibevis via www.vevor.com/support
Mått (uppskattning)	Cirka 400 x 300 x 400 mm
Vikt (uppskattning)	Cirka 20 kg

Vanliga frågor - QBK-40L Vevor

Hur installerar man pumpen QBK-40L ?

Installationen är enkel: fäst pumpen på en stabil yta (grundbultar behövs vanligtvis inte). Anslut tryckluftstillförseln till luftintaget (tryck 2-8 kgf/cm²). Om luften är smutsig, installera en pneumatisk triplett uppströms. För vätskor som kan frysa, installera en ventil vid inloppet och töm pumpen före stopp.

Vilka typer av vätskor kan den pumpa ?

Denna pump kan överföra en bred mängd vätskor: korrosiva (syror, baser), viskösa (upp till 10 000 cP), brandfarliga eller explosiva, innehållande granulat upp till 10 mm, och även livsmedel som choklad eller tomatpuré.

Vad är den maximala sughöjden ?

Den maximala sughöjden är 7 meter. Pumpen är självsugande, så ingen manuell påfyllning behövs.

Hur justerar man pumpens flöde ?

Flödet justeras genom att ändra tryckluftstrycket via en pneumatisk ventil. Arbetstrycket kan variera från 2 till 8 kgf/cm². Högre tryck ökar flödet och utloppstrycket.

Kan pumpen gå torr utan skada ?

Ja, pumpen kan gå torr utan skada eftersom den inte kräver smörjning och dess rörliga delar skadas inte av vätskebrist. Den stannar automatiskt om flödet blockeras.

Vilka membranmaterial finns tillgängliga ?

Membranen finns tillgängliga i NBR (nitrilgummi), Viton, Neopren eller PTFE (teflon). Valet beror på kemisk kompatibilitet med den pumpade vätskan.

Hur byter man membranet ?

För att byta membranet, demontera pumphuset, ta bort det gamla membranet och rengör noggrant vevstaken och kopparhylsan inuti. Montera ihop med ett nytt membran och var noga med att inte skada den vita PTFE-tätningen.

Behöver pumpen smörjning ?

Nej, denna pump kräver ingen smörjolja. Den kan till och med gå torr utan risk. Det gör den idealisk för applikationer där oljekontamination är förbjuden.

Kan pumpen användas i explosiva områden ?

Ja, eftersom den drivs med tryckluft och inte elektricitet, vilket eliminerar gnistrisk. Den är därför perfekt lämpad för brandfarliga eller explosiva miljöer.

Var hittar man reservdelar ?

Reservdelar (membran, ventiler, packningar) finns på webbplatsen www.vevor.com/support. Du kan också ladda ner det elektroniska garantibeviset där.

BRUKSANVISNING QBK-40L Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Luftstyrd dubbel Membranpump Instruktioner

MODELL: QBK-40L / QBY4-50L / QBY4-25L / QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Denna serie av membranpumpar är den senaste modellen hemma. De de fungerade för att ta ut och suga in olika frätande vätskor innehåll granulat, trögflytande, flyktiga, inflammabla, explosiva eller giftig vätska,porslinsslurry,mosad frukt,flue.the återvinning av restolja i tankfartyg. tillfällig återställning av tankfartyg, etc. Prestandaparametrarna för denna serie är nära skit av Germam WLLDENPUMPS och Americ MARIO-WPUMPS Komponenterna i kontakt med flöde är gjorda av rosl stål.aluminiumlegering, gjutjärn och inerina plast. medan diafraammav är NBR.viton.neopren eller PTFE .

MAIN APPLICATION

1. Pumpen kan suga jordnötter, pickles, tomat, slurry, röd korv, chokla humle och sirap, etc.
2. Pumpen kan suga färg, pigment, lim och lim etc.;
3. Pumpen kan suga olika glättade uppslamningar av kakel, porslin, murbruk och porslin etc.
4. Pumpen kan suga olika malningsmaterial, frätande medel och ta bc oljesmutsen etc.
5. Pumpen kan suga olika toxiner och brandfarlig eller flyktig vätska et
6. Pumpen kan suga olika kilvatten, cementslam och murbruk etc
7. Pumpen kan suga olika stark syra, alkali och frätande vätska etc.
8. It kan användas som en frontstegstransmissionsanordning för separationsutrustningen för fast och ligiud.

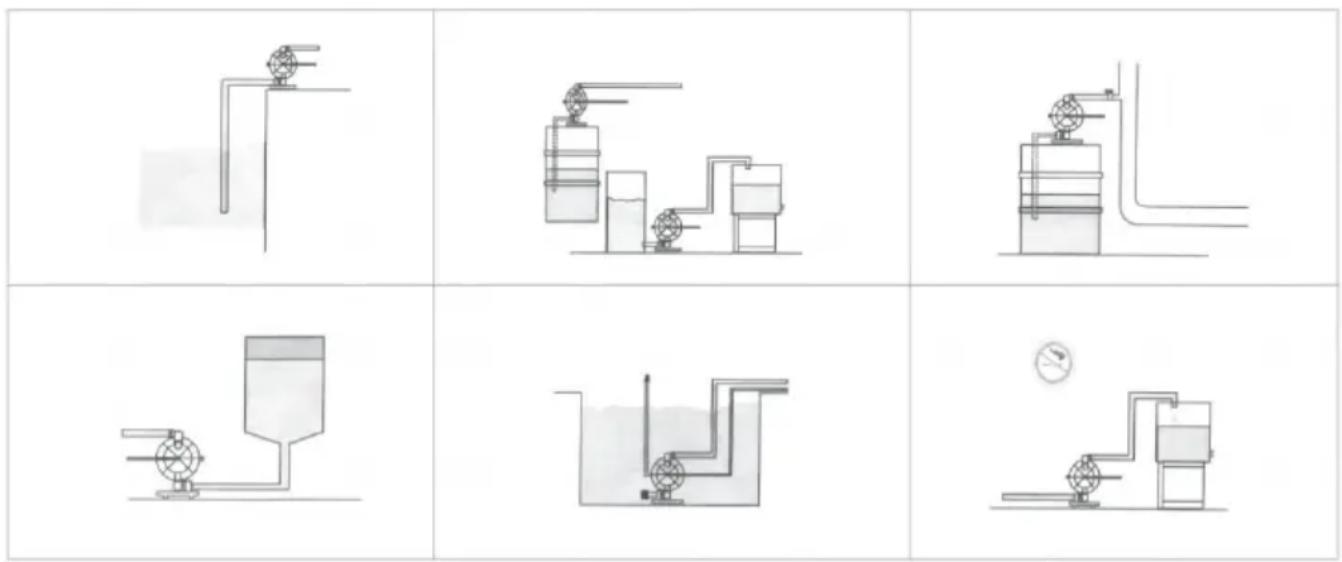

WAY TO INSTALL

Luftdrivna dubbla membranpumpar kan inte bara tömma flödesvätskan, utan också förmedla något obehagligt flöde med fördelarna med självpumpande pump, dykpump, skärmpump, slurrypump och föroreningspump etc.

1. Det är onödigt att hälla upp vatten, suglyften när 7m höjd, Levera när 50m längd och de exporttryck>6kgf/ cm² ;
2. Brett flöde och bra prestanda. Diametern som får passera maxkorn när 10 mm. Skadan är mycket mindre till pumpen medan slurryn och föroreningen töms ut;

3. Leveranslivslängden och flödet kan passera den pneumatiska ventile öppen för att realisera den steglösa justeringen (den pneumatiska tryckjusteringen är mellan 2-8 kgf/cm ^2 ):

4. Denna pump har inga roterande delar och inga lagertätningar. Membranen kommer helt att separera de uttömda mediet från anopumpens löpande delar, arbetsmediet. Det transporterade mediet kar inte läcka ut. Det kommer därför inte att orsaka miljöföroreningar och människors säkerhet skadlig när giftet utmattas och brandfarliga eller frätande medel:

5. Ingen elektricitet är säker och pålitlig när du använder den i brand och utforska platser:

6. Den kan blötläggas i medium;
7. Det är bekvämt att använda och tillförlitligt att arbeta. Öppna eller sendast gasventilkroppen när du startar eller stoppar. Även om den inte någon medelstor drift eller att den plötsligt pausas under lång tid på av olyckor, kommer pumpen inte att skadas av den här gången. Purr kommer automatiskt att stanna och har en självskyddsfunktion. När maskinen täcker normalt kan den också starta automatiskt;
8. Enkel struktur och mindre slitage delar. Denna pump är enkel i strukturen. Installation och underhåll. Mediumtransporten genom pumpen kommer inte att vidröra den matchade pneumatiska ventilen och kopplingsspaken etc. Inte som andra typer av pumpar. rotor, växel och skovel etc.
9. Det kan överföra limmet (viskositeten är under 10 000 centipoise)
10. Den här pumpen behöver inte oljesmörjmedlet. Även om den går tomgång har den någon inverkan på pumpen. Detta är en egenskap denna pump

OPERATIONAL PRINCIPLE

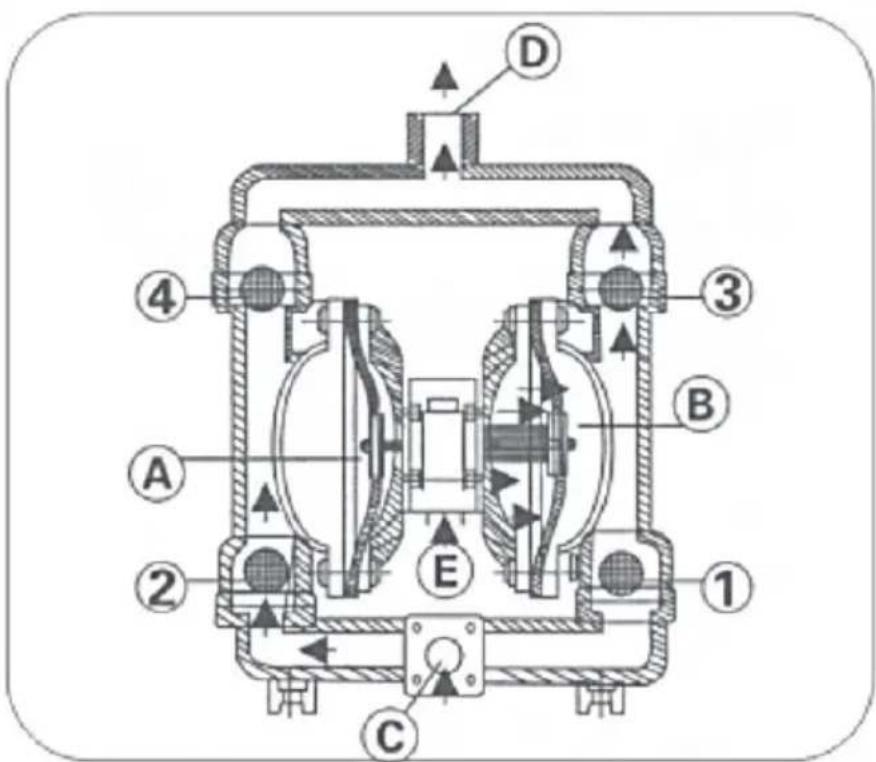

Där installeras varje membran i båda inriktade arbetskaviteterna (och (B), som kan kopplas ihop med en central kopplingsspak. Kompressionsluften kommer in i luftfördelningsventilen från pumpens luftingång, kompressionsluften in i en hålighet genom luften fördelningsmekanism, tryck ut membranrörelsen i kaviteten. Gasen i en annan kavitet kommer att dräneras. När den när slagterminalen kommer luftdistributionsmekanismen automatiskt att dra in kompressionsluften in i en annan arbetskavitet, trycka ut diafragman för att gå mot motsatt riktning, så att de båda membranen kontinuerligt rör sig fram och tillbaka i synkronism. Kompressionsluften kommer in i luftfördelningsventilen från (E) sor visas i diagrammet, låt membrandelen röra sig mot rätt riktning. sugkraften i (A) kammaren läter mediet strömma in från (C) ingången ,tryck ut kulventilen(2)för att gå in i(A)kammaren,kulventilen(4) kommer att låsas på grund av sugkraften;Mediet i(B)kammaren kommer att pressas rtrycka ut kulventilen(3)för att flöda ut från utgången(D). Låt under tiden kulventilen(I) stänga, förhindra tillbakaflöde. Sådan rörelse i cirklar kommer att låta mediet oavbrutet suga från(C)ingång och rinna från(D)utgång.

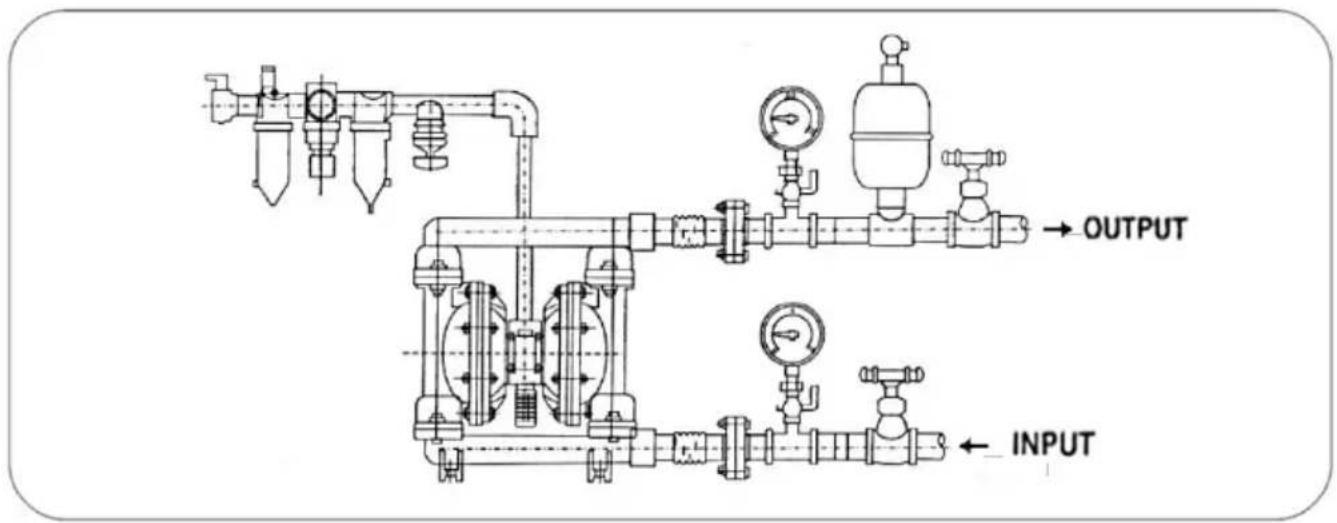

CONNECTION SCHEMATIC DIAGRAM

PERFORMANCE PARAMETE

Obs: QBY-10 och 15 gjutjärn/aluminium/rostfritt stål/plastmaterial import och export är gängad anslutning, inte blå. QBY-25 och 4 rostfritt stål/plastmaterial import och export är gängad anslutning, inte blå, gjutjärn/aluminium legering och export är flänsad, gängad anslutning för dubbla användningsområden. QBY-50/65/80/100 är flänsad, ingen gängad. (Se aktuella produktkatalogbilder)

1. Om pumpvibrationen är mycket liten, finns det i allmänhet inge behov av att installera fundamentbultarna.
   2.1Om tryckluften blandas med smutsiga saker, kommer normal start av pumpen att påverkas. Det föreslås att användaren dessu ska installera de pneumatiska triplexdelarna.
2. När du pumpar media som lätt fryser eller avsätts, installera ventil vid pumpens inlopp. Om pumpen ska stoppas, stäng först ventilen och kör sedan pumpen i flera minuter för att tömma minuti pumpa och rengör den ackumulerade vätskan inuti pumpen för att undvika svårigheter med att starta pumpen nästa gång.
3. När du byter membran, vänligen rengör vevstaken i det inre hålrummet och kopparbussningen på pumpen. Och undvik att ska den vita PTFE-tätningsringen. Gör återmonteringen som original, s kan pumpen användas.
