MANUALE UTENTE QBK-40L Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Doppio ad azionamento pneumatico Pompa a membrana Istruzioni

MODELLO: QBK-40L / QBY4-50L / QBY4-25L /

QBY4-25LF46 / QBY-15PP / QBK-15P / QBK-15

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questa serie di pompe a membrana sono l'ultimo modello in casa. Lo funzionava per estrarre e aspirare vari liquidi corrosivi contenenti gran viscosi, volatili, infiammabili, esplosivi o liquido velenoso, impasto di porcellana, purea di frutta, canna fumaria recupero dell'olio residuo nel cisterna. inversione temporanea della cisterna, ecc. I parametri di prestazione di questa serie sono vicini a merda di Germam

WLLDENPUMPS e americano MARIO-WPUMPS I componenti a contatto con il flusso sono realizzati in acciaio inossidabile, lega di alluminio, e plastica enina, mentre il diaframma è NBR, viton, neoprene o PTFI

MAIN APPLICATION

1. La pompa può aspirare arachidi, sottaceti, pomodori, liquami, salsicce rosse, cioccolato, luppolo e sciroppo, ecc.
2. La pompa può aspirare vernice, pigmento, colla, adesivo, ecc.;
3. La pompa può aspirare vari liquidi lucidi di piastrelle, porcellana, ne porcellane, ecc.
4. La pompa può aspirare vari materiali di macinazione, agenti corros pulire lo sporco dell'olio, ecc.
5. La pompa può aspirare varie tossine e liquidi infiammabili o volatil
6. La pompa può aspirare vari tipi di acqua, fanghi di cemento, malt
7. La pompa può aspirare vari acidi forti, alcali e liquidi corrosivi, ec
8. It può essere utilizzato come dispositivo di trasmissione anteriore

dell'apparecchiatura di separazione solida e liquida.

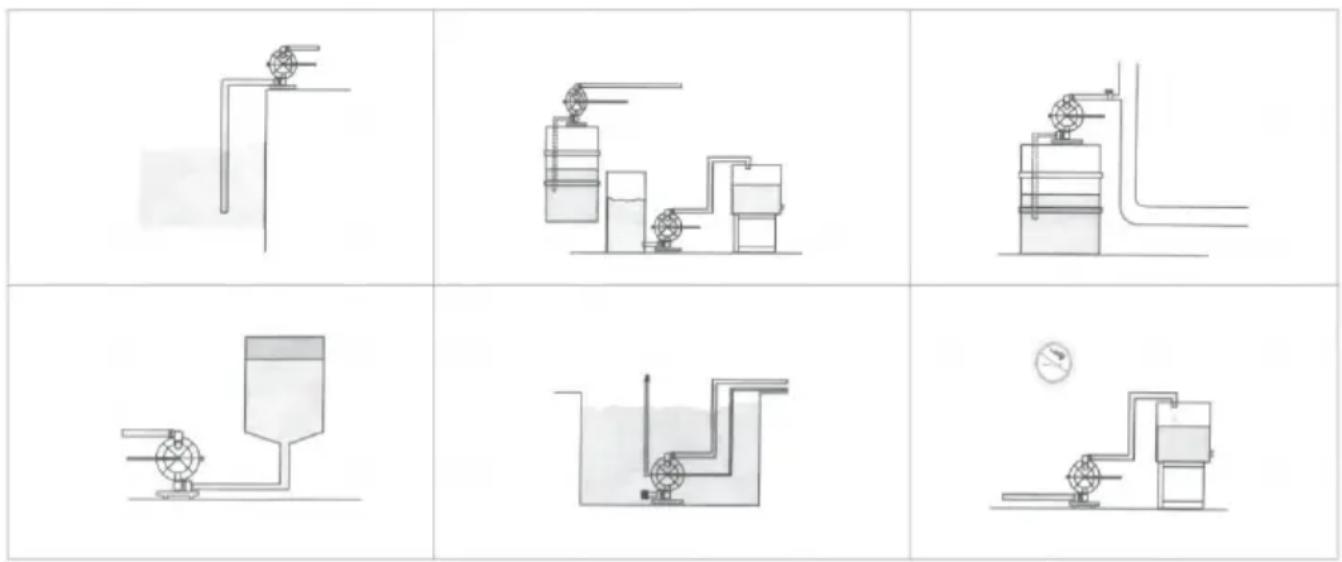

WAY TO INSTALL

Le pompe pneumatiche a doppia membrana non solo possono esaurire flusso del liquido, ma anche convogliare un mezzo poco fluido con i della pompa autopompante, della pompa subacquea, della pompa protettiva, della pompa per liquami e della pompa per impurità, ecc.

1. Non è necessario versare l'acqua di prelievo, l'altezza di aspirazioni raggiunge i 7 m di altezza, l'altezza di consegna raggiunge i 50 m di lunghezza e IL pressioneesportazione>6kgf/ cm² ;
2. Flusso ampio e buone prestazioni. Il diametro consentito di passare grana massima raggiunge i 10 mm. Il danno è molto inferiore alla più durante lo scarico dei liquami e delle impurità;
3. La durata di erogazione e il flusso possono far passare la valvola pneumatica aperta per realizzare la regolazione continua (la regolazione della pressione pneumatica è compresa tra 2 e 8 kgf/cm²) :
4. Questa pompa non ha parti rotanti né guarnizioni dei cuscinetti. Il diaframma separerà completamente le parti correnti della pompa esaus e il mezzo di lavoro. Il mezzo convogliato non può fuoriuscire all'este Pertanto non causerà inquinamento dell'ambiente e sicurezza del corpo umano pericolosi durante l'esaurimento della tossina e sostanze

infiammabili o corrosive:

1. Nessuna elettricità è sicura e affidabile durante l'utilizzo in luoghi infiammabili ed esplorativi:
2. It possono essere immersi in un mezzo;
3. È comodo da usare e affidabile da usare. Aprire o chiudere il co valvola del gas solo durante l'avvio o l'arresto. Anche se non si verifi funzionamento medio o si fa una pausa improvvisa per un lungo peri causa di incidenti, la pompa non verrà danneggiata e utilizzata da qua una volta utilizzata. La pompa si fermerà automaticamente e possiede funzione di autoprotezione. Quando il carico si riprende normalmente, anche avviarsi automaticamente;
4. Struttura semplice e meno parti soggette ad usura. Questa pompa semplice nella struttura. Installazione e manutenzione. Il mezzo trasport dalla pompa non toccherà la valvola pneumatica abbinata e la leva di accoppiamento ecc. Non come gli altri tipi di pompe, la prestazione A cadrà gradualmente a causa dei danni di rotore, ingranaggio e paletta 9. Può trasmettere l'adesivo (la viscosità è inferiore a 10000 centipois 10. Questa pompa non necessita di olio lubrificante. Anche se al minima non ha alcuna influenza sulla pompa. Questa è una caratteristica di o pompa

OPERATIONAL PRINCIPLE

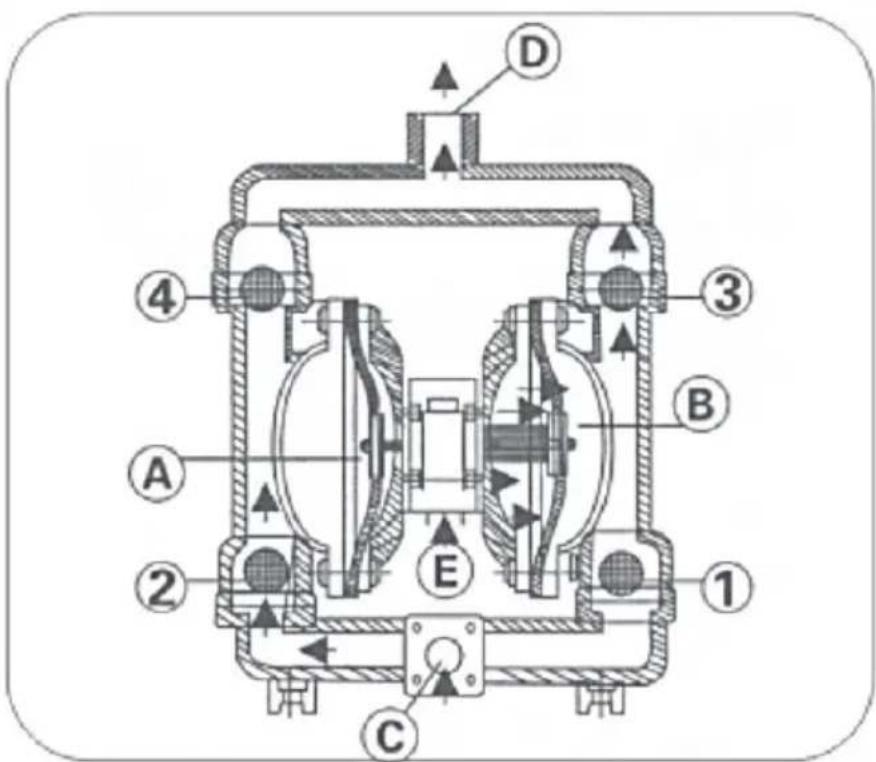

Ogni diaframma viene installato in entrambe le cavità di lavoro allineate (A) e (B), che possono essere collegate insieme con u leva di accoppiamento centrale. L'aria di compressione entra nella valvola di distribuzione dell'aria dall'ingresso dell'aria della pompa, l'aria di compressione in una cavità attraverso l'aria meccanismo distribuzione, spingere fuori il movimento della membrana nella cavità. Il gas in un'altra cavità verrà drenato. Una volta raggiunt terminale della corsa, il meccanismo di distribuzione dell'aria attire automaticamente l'aria di compressione in un'altra cavità di lavora spingerà fuori la membrana per spostarla verso la direzione opp direzione, in modo da consentire a entrambi i diaframmi di ricambiare continuamente il movimento in sincronismo.

L'aria di compressione entra nella valvola di distribuzione dell'aria (E) mostrata nel diagramma, lascia che il diaframma si muova la giusta direzione. E: la forza di aspirazione nella camera (A) fluire il fluido dall'ingresso (C), spingere fuori la valvola a sfera per entrare nella camera (A), la valvola a sfera (4) verrà blocca causa della forza di aspirazione; il mezzo nella camera (B) verrà premuto, spingere fuori la valvola a sfera (3) per uscire dall'uscì Nel frattempo, lasciare che la valvola a sfera (I) si chiuda,

impedendo il riflusso. Tale movimento circolare consentirà al fluid di aspirare ininterrottamente dall'ingresso (C) e drenare dall'uscita (D).

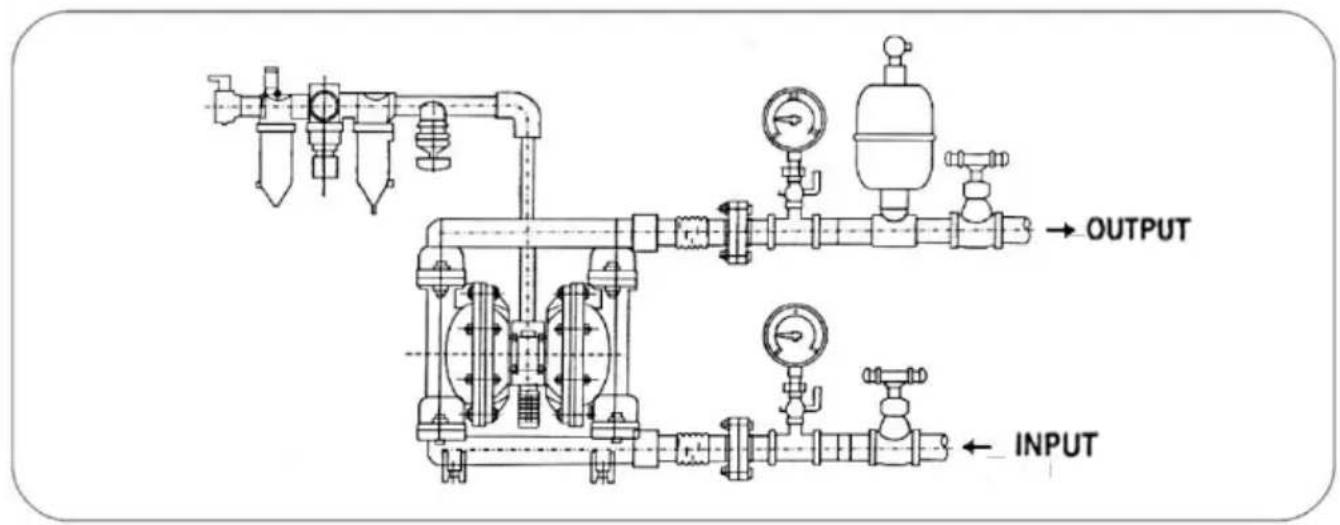

CONNECTION SCHEMATIC DIAGRAM

OUTPUT INPUT

PERFORMANCE PARAMETE

Nota: l'importazione e l'esportazione di ghisa/alluminio/acciaio inossidabile/materiale plastico QBY-10 e 15 sono con connessione filettata, non blu. L'importazione e l'esportazione di acciaio inossidabile/materiale plastico QBY-25 e 40 sono connessioni filettate, non blu, ghisa/alluminio lega ed esportazione sono attacco flangiato e filettato a doppio uso. I QBY-50/65/80/100 sono flang non filettati. (Fare riferimento alle immagini reali del catalogo del prodotto campione)

1. Se la vibrazione della pompa è molto leggera, generalmente ne necessario installare i bulloni di fondazione.
   2.1 Se l'aria compressa viene mescolata con oggetti sporchi, il normale avvio della pompa verrà influenzato. Si consiglia all'utent di installare in aggiunta le parti triplex pneumatiche.
   3.Quando si pompano fluidi che si congelano o si depositano facilmente, installare una valvola all'ingresso della pompa. Se la pompa è troppo ferma, chiudere innanzitutto la valvola, quindi fa funzionare la pompa per diversi minuti per svuotare i fluidi all'intella della pompa. pompare e pulire in tempo il liquido accumulato all'interno della pompa, in modo da evitare eventuali difficoltà nell'avvio successivo della pompa.
2. Quando si sostituisce il diaframma, pulire la biella nella cavita interna e la boccola di rame della pompa. Ed evitare di danneg l'anello di tenuta in PTFE bianco. Effettuare il riassemblaggio con originale e la pompa può essere utilizzata.
