BRUKSANVISNING RCGH-120 Royal Catering

3. Brug retningslinjer

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Spisfläkt för gastronomi
Modell	RCGH-100	RCGH-120
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	150
Isolationsklass	I
Mått [bredd x djup x höjd; mm]	1000 x 700 x 530 1200 x 700 x 530
Vikt [kg]	37,9	43,5
Hastighetsnivåer	4
LED-belysningseffekt [W]	3
Luftflöde [m ^3 /h]	1000

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tillverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE	Produkten uppfyller de relevanta säkerhetsstandarderna.
	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	Använd skyddshandskar (under produktinstallation).
	UPPMÄRKSAMHET! Varning för elektrisk stöt!
	OBS! Varning för högt ljud!
	OBS! Roterande delar, risk för att fastna!
	Rör ej!
	UPPMÄRKSAMHET! Het yta, risk för brännskador!

Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Spisfläkt för gastronomi

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.

b) Vidrör inte apparaten med våta eller fuktiga händer.

c) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.

d) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.

e) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad nätsladd ska bytas ut av en kvalificerad elektriker eller tillverkarens servicecenter.

f) OBS! LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.

2.2. Säkerhet på arbetsplatsen

a) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.
b) Om du är osäker på om produkten fungerar korrekt eller om du hittar skador, kontakta tillverkarens servicecenter.
c) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!
d) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
e) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
f) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
g) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
c) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.

d) För att förhindra att apparaten sätts på av misstag, se till att brytaren är i det avstängda läget OFF innan du ansluter apparaten till en strömkälla.
e) Om ett sugsystem ska anslutas till apparaten, kontrollera alla anslutningar och se till att de är täta. Användning av ett dammavskiljningssystem kan minska riskerna som är förknippade med damm.
f) Ta bort alla justeringsverktyg och skiftnycklar innan du sätter på apparaten. Ett verktyg eller en skiftnyckel som lämnas kvar i den roterande delen av apparaten kan orsaka personskador.
g) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
h) Vissa delar av apparaten kan bli mycket varma vid långvarig användning - risk för brännskador, var försiktig!

2.4. Säker användning av apparaten

a) Använd inte enheten om "ON/OFF"-omkopplaren inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
b) Koppla bort apparaten från strömförsörjningen innan justering, rengöring och underhåll påbörjas. En sådan förebyggande åtgärd minskar risken för oavsiktlig aktivering.
c) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning att inga allmänna skador föreligger, och kontrollera särskilt att rörliga komponenter inte har spruckna eller trasiga delar eller element, och att inga andra förhållanden föreligger som kan påverka en säker drift av apparaten. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
d) Förvara apparaten utom räckhåll för barn.
e) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
f) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
g) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.
h) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
i) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
j) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.

k) Täck inte över luftintag och luftutsläpp.
I) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.
m) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
n) Installationen av enheten i lämpliga ventilationskanaler i byggnaden bör utföras av en specialist.
o) Om huven används i ett rum där det finns bränsleförbränningsanordningar är det nödvändigt att säkerställa tillräcklig ventilation.
p) Lämna inte enheten i drift ovanför en gasspis med exponerad låga.
q) Innan du installerar enheten, se till att ventilerna i rummet inte är blockerade.
r) Innan du installerar enheten, se till att ytan på väggen som du tänker fästa den på är stabil och ger tillräcklig bärighet.
s) Kontrollera INTE enhetsfiltrens tillständ när enheten är i driftläge.
t) Det rekommenderas att övervaka rätterna som tillagas eftersom varmt fett är en brandrisk.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Apparaten är utformad för att extrahera olika lukter, ånga, fett som blandas över köket medan du lagar en mängd olika måltider.

Enheten är avsedd för kommersiella tillämpningar.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

3.1. Förberedelser för användning

Omgivningstemperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör vara lägre än 85%. Det bör vara minst 10 cm avständ mellan varje fria sida av enheten och väggen eller andra föremål. Enheten ska alltid användas när den är placerad på en vertikal, stabil, brandsäker och torr yta och vara utom räckhåll för barn och personer med begränsade mentala och sensoriska funktioner. Placera

apparaten så att du alltid har tillgång till stickproppen. Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

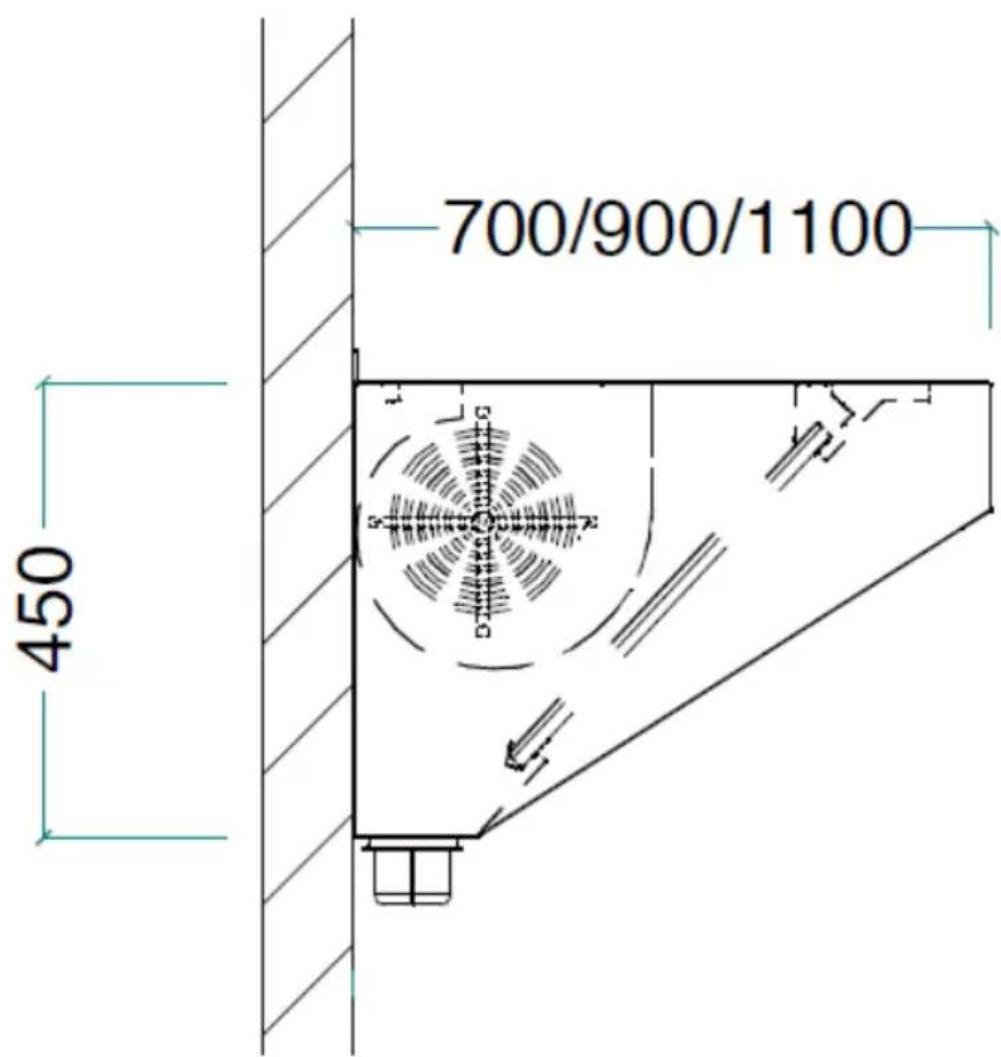

MONTERING AV APPARATEN

700/900/1100 450

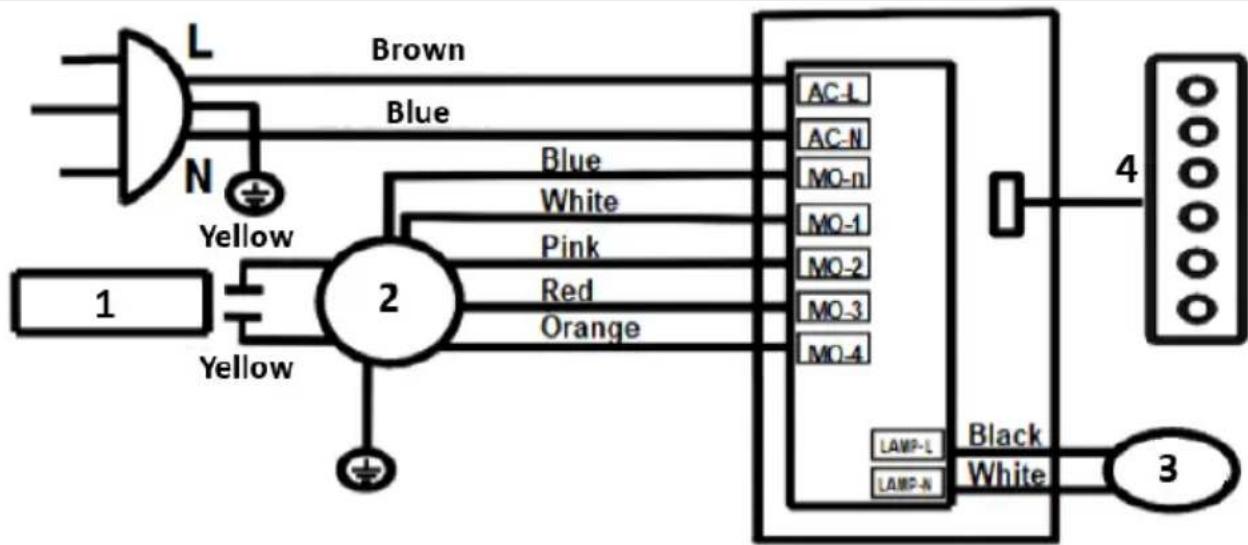

ELDIAGRAM

1. Kondensator
2. Motor
3. Punktbelysning
4. Kontrollknappar

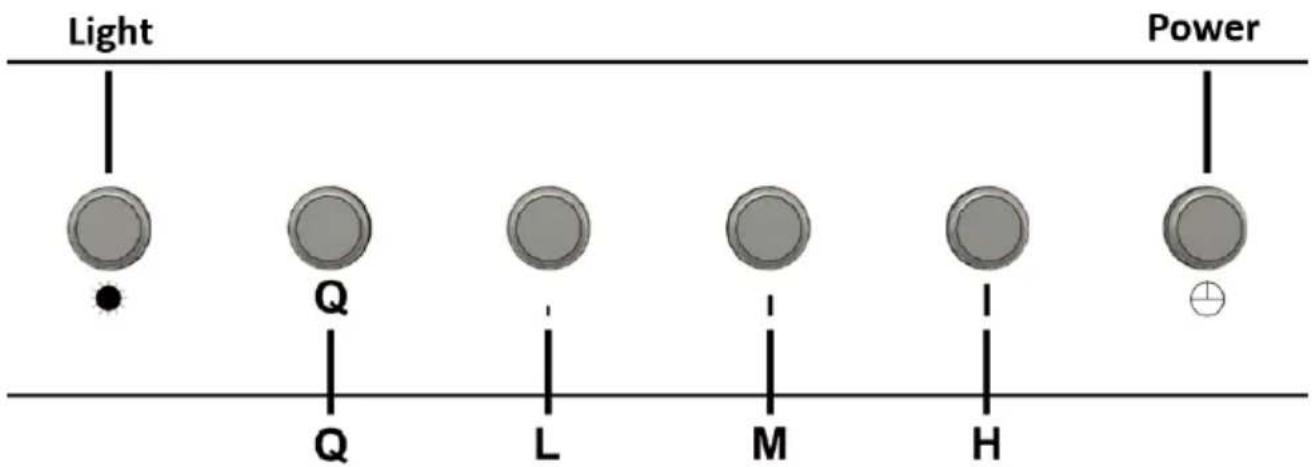

3.2. Användning av apparaten

• Tryck på ljusknappen en gång och lamporna tänds med maximal ljusstyrka.
• När lamporna är tända, tryck och håll ner ljusknappen för att minska ljusstyrkan och släpp sedan ljusknappen när önskad ljusstyrka har uppnåtts.
• Tryck på ljusknappen igen och lamporna släcks.
• Lamporna kan stängas av manuellt eller automatiskt med funktionen fördröjd automatisk avstängning.

• Om du trycker på strömknappen slås enheten på och fläkthastigheten återupptas senast använd.
• Efter avslutad tillagning stängs enheten av omedelbart genom att trycka två gånger på strömbrytaren.
• Efter avslutad tillagning aktiveras 3-minuters fördröjd automatisk avstängning genom att trycka på strömknappen en gång och när timern slutar räkna ner stängs enheten av automatiskt.
• OBS: medan funktionen för fördröjd automatisk avstängning är aktiverad och timern räknar ner, trycker du på strömknappen igen kommer enheten omedelbart att stängas av.

QLMH - fläkthastighetskontroll

• Q – tyst läge för mindre hastighet och buller (perfekt för lätt matlagning).
• L – låg hastighet
• M – medelhastighet
• H – hög hastighet
• OBS: genom att trycka på någon av dessa hastighetsknappar slås enheten på och ställer in motsvarande fläkthastighet. Den senast valda fläkthastigheten kommer att sparas och återupptas nästa gång enheten slås på genom att trycka på strömknappen.

3.3. Rengöring och underhåll

a) Dra ut stickkontakten och låt enheten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om enheten inte används under en längre tid.

• Vänta tills de roterande elementen stannar.

b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.

c) Använd endast milda, livsmedelssäkra rengöringsmedel för att tvätta apparaten.

d) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.

e) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.

f) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.

g) Rengör ventilationsöppningarna med en borste och tryckluft.

h) Använd en mjuk, fuktig trasa för rengöring.

i) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

j) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
