BRUKSANVISNING MMX 300 PRO BEYERDYNAMIC

Tillbehör och reservdelar....34

Idrifttagning....34

Ansluta anslutningssladd 34

Ansluta headset till dator 34

Ansluta headset till spelkonsol 35

Sätta på headset 35

Ställa in huvudbygel 35

Ställa in mikrofon 35

Fjärrkontroll 35

Skötsel 35

Byta öronkuddar 36

Byta kudde för huvudbygel 36

Tekniska data 37

Service 37

Avfallshantering.... 37

Garanti....37

Du har bestämt dig för spelheadsetet MMX 300 PRO med drivrutin STELLAR .45 från beyerdynamic. Stort tack för ditt förtroende.

Ta dig tid och läs denna information noggrant innan du använder produkten.

SÄKERHETSANVISNINGAR

Risk för personskada

Långvarigt lyssnande vid överdrivna ljudnivåer kan leda till hörselskador och permanent hörselnedsättning som är orsakat av buller. Använd därför lägsta möjliga volymnivå.
- Om du lider av tinnitus är det bättre att avstå från att använda hörlurar eller att sänka volymen.
Enligt "Förordning för att skydda anställda från faror som orsakas av buller och vibrationer" gäller:

Ljudnivå Användningstid

vid 85 dB max. 8 timmar

vid 88 dB max. 4 timmar

vid 91 dB max. 2 timmar

vid 94 dB max. 1 timme

vid 97 dB max. 30 minuter

vid 100 dB max. 15 minuter

Se till att ljudvolymen är inställd på minimum när hörlurarna används. Reglera ljudvolymen först när du tagit på dig hörlurarna.
Med trådbundna hörlurar ska häftiga rörelser undvikas. Man kan bli allvarligt skadad, särskilt om man har piercings, örhängen eller glasögon där anslutnings sladden kan trassla in sig.

Mikrofon

Se till att mikrofonen inte ansluts till mikrofoningångar med fantommatning (12 - 48 V) eftersom detta förstör mikrofonen.

Livsfara

Hörlurar minskar drastiskt ljudet från omgivningen. Användning av hörlurar när man kör bil innebär en stor potentiell risk. Användarens hörsel får aldrig begränsas så mycket att trafiksäkerheten riskeras. Se även till inte använda hörlurarna i trafiken, särskilt inom aktionsområdet för potentiellt farliga maskiner och arbetsredskap.
Undvik också att använda hörlurar i situationer då hörseln inte får begränsas, särskilt om du korsar en järnvägsövergång eller är på en byggarbetsplats.

Ansvar/avsedd användning

Använd inte produkten på något annat sätt än vad som beskrivs i denna bruksanvisning.
beyerdynamic GmbH & Co. KG tar inget ansvar för skador på produkten eller för personskador på grund av oaktsam, icke avsedd, felaktig eller av tillverkaren inte angiven användning av produkten.

VERSIONER

MMX 300 PRO Spelheadset, svarta, slutna .... Best.nr 730670

MMX 300 PRO MANUFAKTUR

Spelheadset, slutna,

med individuellt valbar

utrustning......Best.nr 1000081

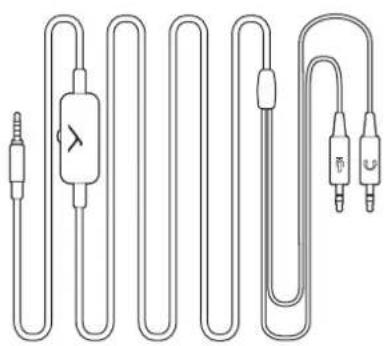

LEVERANSTILLBEHÖR

1 st. anslutningssladd med 2 st. 3-poliga 3,5 mm jackanslutningar för anslutning till en hörlursutgång och en mikrofoningång t.ex. dator

1 st. adapter med 2 st. 3,5 mm jackuttag och 1 st. 3,5 mm jackanslutning för anslutning till 3,5 mm kombiuttag, t.ex. spelkonsoler, surplattor, smartphones etc.

TILLBEHÖR OCH RESERVDELAR

▶ Tillbehör och reservdelar hittar du på nätet på: https://www.beyerdynamic.com
Om du har tekniska problem när du använder MMX 300 PRO eller behöver mer information om användning, se Vanliga frågor och svar på vår webbplats: https://support.beyerdynamic.com

IDRIFTTAGNING

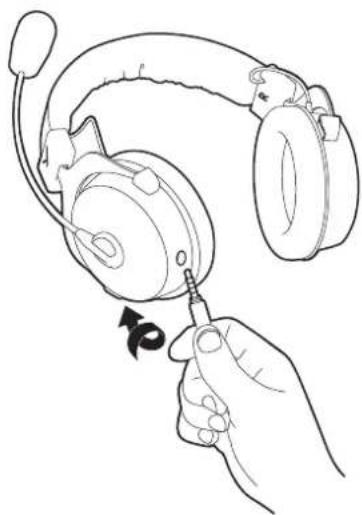

Ansluta anslutningssladd

Anslutningssladden har en 5-polig jackanslutning på hörlurssidan med ett spärrskydd.

Anslut anslutningssladden till hörlurskåpan med en lätt vridrörelse.

En vanlig felkälla är att den 5-poliga jackanslutningen inte är korrekt ansluten till headsetet.

Dra vid funktionsfel bara ut kontakten igen och tryck in den ordentligt i uttaget med en liten vridning, så att jackanslutningens alla 5 poler får kontakt.

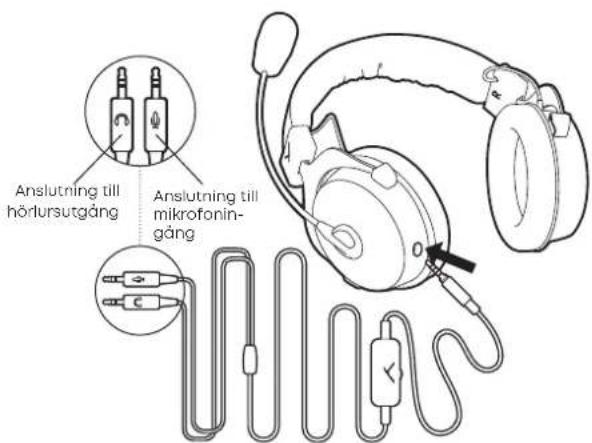

Ansluta headset till dator

Anslutningssladden har 2 stycken 3-poliga 3,5 mm jackanslutningar i den andra änden som ska anslutas till en dator.

Anslut kontakten med hörlurssymbolen till hörlursutgången på din dator.
Anslut kontakten med mikrofonsymbolen till mikrofon- ningången på din dator.

Anslutning till hörlursutgång Anslutning till mikrofonin-gång

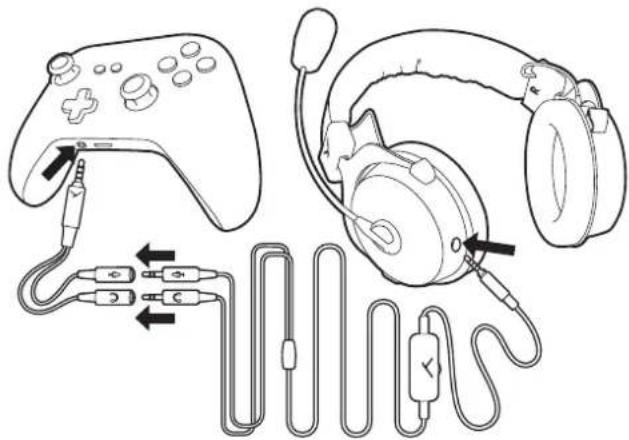

Ansluta headset till spelkonsol

I motsats till en dator, har spelkonsoler bara en 3,5 mm jackanslutning.

Anslut den medföljande adaptern och anslutningssladden till spelkonsolen som visat på bilden.
Som tillval kan du köpa en 1,2 m lång konsolkabel (bes.nr 918105) med en 3,5 mm jackanslutning.

Sätt headsetet på huvudet. Mikrofonen sitter då på den vänstra sidan
Placera mikrofonen mitt framför munnen. För att undvika ljudpuffar, bör du bara använda mikrofonen med puffskydd.

Ställa in huvudbygel

Anpassa headsetets huvudbygel till ditt huvud med de justerbara gaffellederna till höger och vänster på hörlurskåporna för att optimera bärkomforten.
- Om huvudbygeln sitter mitt på huvudet, ska den vara inställd så att
- båda öronen är helt omslutna
- ett lätt tryck känns runt öronen,
- båda sidorna av bygeln är utdragna lika långt

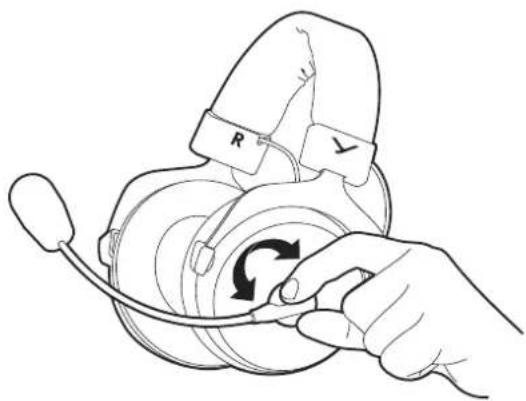

Ställa in mikrofon

Vrid den fasta mikrofonhållaren (aldrig vid svanhalsen!) så att mikrofonen sitter i önskad position.

Se till att puffskyddet omsluter mikrofonen helt.

Böj svanhalsen så att mikrofonen är placerad cirka två centimeter mitt för munnen.

Böj bara svanhalsen max. 90° så att den inte böjs för mycket och slits ut i förtid.

Fjärrkontroll

Anslutningssladden har en integrerad fjärrkontroll med ett volymreglage och en mute-knapp. Med volymreglaget ställs headsetets volym in. Med muteknappen stängs mikrofonens ljud av eller på.

Höja ljudvolymen:

▶ Vrid volymreglaget uppåt.
▶ Vrid volymreglaget nedåt.

Sänka ljudvolymen:

Stänga av mikrofonen:

Skjut ner mute-knappen (röd markering syns).

Sätt på mikrofonen:

▶ Skjut upp mute-knappen (röd markering syns inte).

Mute-knapp: Mikrofon avstängd Voïmreglage

Mute-knapp: Mikrofon på Volymreglage

SKÖTSEL

Av hygieniska skäl ska öron- och och huvudkuddarna rengöras ibland med en mjuk trasa fuktad med vatten. Se till att inget vatten tränger in i hörlurskåporna resp. omvandlaren.
Vid behov kan du försiktigt ta loss öronkuddarna och huvudbygelns kudde och rengöra dem med en mild tvållösning.

Använd inget lösningsmedelsbaserat rengöringsmedell! Öronkuddarna och huvudbygelns kudde måste dessutom vara helt torra innan de sätts tillbaka.

Använd aldrig en dammsugare för rengöring, då kan bestående skador uppstå på MMX 300 PRO.

Eftersom öronkuddarna och huvudbygelns kudde utsätts för ett naturligt slitage måste de bytas ut då och då (se "Tillbehör och reservdelar"). Det kan man lätt göra själv. Se för detta kapitel "Byta öronkuddar" och "Byta kudde för huvudbygel".
- Om fler komponenter ska bytas, kontakta närmaste representant för beyerdynamic.

BYTA ÖRONKUDDAR

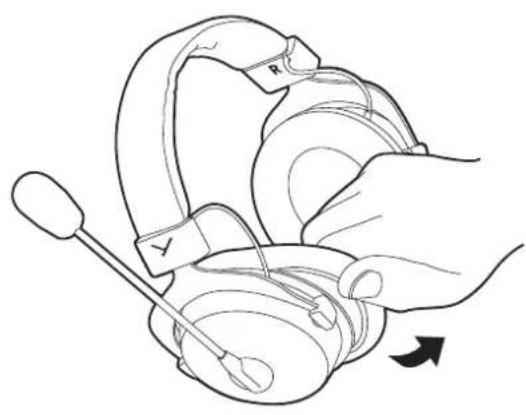

Dra försiktigt av öronkudden med fingertopparna från hörlurskåporna.

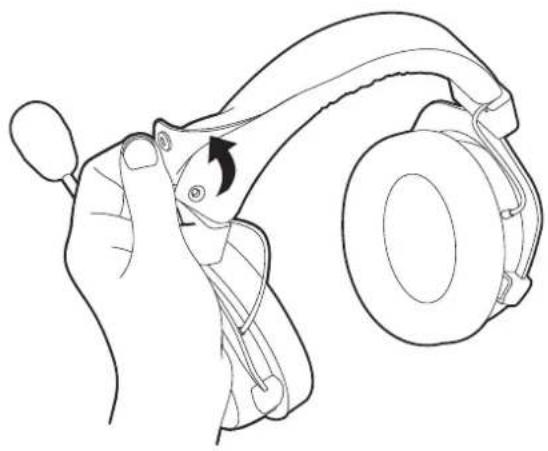

Knäpp försiktigt upp huvudbygelns kudde och ta av den.

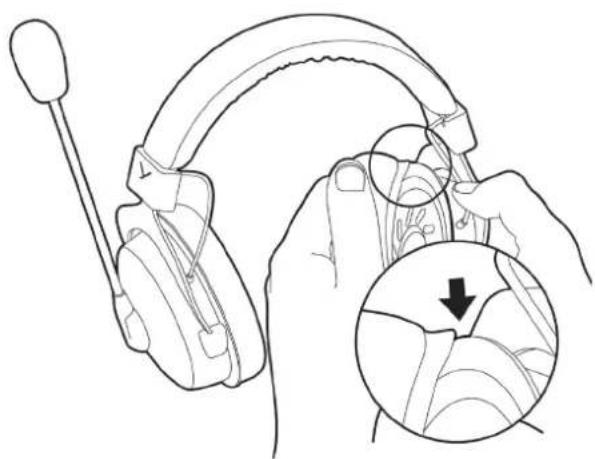

Sätt på en ny öronkudde på hörlurskåpan. Det går lättare att sätta på den nya öronkudden om den har värmts upp något innan (t.ex. med en hårtork).

Lägg huvudbygelns nya kudde runt huvudbygeln och anslutningssladden och knäpp igen tryckknapparna.

Omvandlarprincip dynamiska
Funktionsprincip slutna
Bärmetod örontäckande
Överföringsområde 5 - 40 000 Hz
Nominell impedans 48 Ω per system
Ljudnivå @ 1 mW/500 Hz 96 dB
Förvängningsfaktor@ 500 Hz	< 0,05 %
Nominell belastning 30 mW
Avskärmning frånomgivande brus	18 dBA
Nominell presskraft 5,5 N
Vikt 314 g
Längd och typ av sladd 2,5 m/slät sladd,pluggbar, dragen på ensida med 5-pol. stereokontakt
Anslutning 2 st. stereokontakter3,5 mm & 3,5 mm adapterför konsoler

Mikrofon

Omvandlarprincip kondensator(Back-Elektret)
Funktionsprincip tryckgradientmottagare
Riktningsegenskaper	njurformad
Typ av strömförsörjning	Tonmatning
Försörjningsspänning	2 - 9 V
Strömupptagning	0,6 mA
Känslighet vid f = 1 kHz	21,6 mV/Pa
Överföringsområde	20 - 20 000 Hz
Max. ljudnivågräns 121 dB
Mikrofonutgång	osymmetrisk
Mikrofonarmens längd	ca 190 mm
Huvudets diameter	13 mm

(Alla uppgifter enligt EN 60 268-7)

SERVICE

Vid servicebehov, kontakta en behörig fackman eller: beyerdynamic Service- und Logistik Center beyerdynamic service- och logistikcenter e-post: [e-mail]
- Öppna aldrig MMX 300 PRO själv, du kan då förlora alla garantianspråk.

AVFALLSHANTERING

Den här symbolen på produkten, i bruksanvisningen eller på förpackningen innebär att den elektriska och elektroniska utrustningen vid slutet av dess livslängd måste kasseras separat från hushållsavfallet.
Kassera alltid förbrukade enheter enligt gällande förskrifter.

Endast vid försäljning inom EU:

För retur av gamla enheter finns det gratis insamlingsställen och gratis retur för beyerdynamic, samt eventuellt andra insamlingsställen för återanvändning. Du kan få adresserna från den lokala stadseller kommunförvaltningen.
Återförsäljare av elektronisk utrustning är i allmänhet skyldiga att ta tillbaka avfall som utgörs av eller innehåller elektriska eller elektroniska produkter utan kostnad. Skyldigheten gäller även för distansförsäljning.
- Kontakta lokala myndigheter eller återförsäljaren där du köpte produkten för mer information..

GARANTI

beyerdynamic ger en begränsad garanti på 2 år för den köpta beyerdynamic-produkten. De exakta garantivillkoren finns på vår webbplats på
