BRUKSANVISNING PD-301DAB-X TEAC

• Ta inte bort det externa höljet eller skåpet för att utsätta elektroniken. Det finns inga delar inuti som användaren kan reparera.
• Om du upplever problem med denna produkt skall du kontakta butiken där du köpte enheten för service. Använd inte produkten tills den har reparerats.
• Användning av kontroller eller justering eller prestanda av procedurer annat än som specificeras här kan leda till farlig utsättning för strålning.

1) Läs dessa anvisningar.
2) Behåll dessa anvisningar.
3) Följ alla varningar.
4) Följ alla anvisningar.
5) Använd inte enheten nära vattnet.
6) Rengör den endast med en torr trasa.
7) Blockera inga ventilationsöppningar. Installera i enlighet med tillverkarens anvisningar.
8) Installera den inte i närheten av värmekällor som element, värmeblock, kaminer eller andra enheter (inklusive förstärkare) som producerar värme.
9) Gör inte emot säkerhetsanordningen med polariserad kontakt eller jordningskontakt. En polariserad kontakt har två blad, en bredare än den andra. En jordningskontakt har två blad och en tredje jordningspinne. Den breda bladen eller den tredje pinnen r där för din säkerhet. Om den medföljande kontakten inte passar till ditt uttag, prata med en elektriker för att byta det gamla uttaget.
10) Skydda strömkablar från att böjas eller spricka främst i närheten av kontakter, vanliga fästen i punkten där de kommer ut från enheten.
11) Använd endast tillbehör/accessoarer som specificeras av tillverkaren.

12) Använd endast tillsammans med vagnen, ståndet, trefoten, bricka eller bordet som specificeras av tillverkaren eller som säljs med enheten. Om det används en vagn, var försiktig när du flyttar vagnen/enheten i kombination för att undvika skador vic

13) Koppla från denna enhet med åskan eller om du inte använder den över en längre tid.

14) Låt service utföra av kvalificerad servicepersonal. Service behövs när enheten har på något sätt skadats som till exempel att strömsladden- eller kontakten är skadad, att det har spillts ut vätska eller om det har fallit i föremål i enheten, enheten har varit utsatt för regn eller fukt, fung- erar inte normalt eller har tappats.

• Apparaten drar nominella icke-operativ ström från vägguttaget med dess POWER eller STANDBY/ON-knappen inte i ON-läge.
• Nätkontakten används som frånkopplingsenhet och frånkopplingsenheten ska vara driftsduglig.
• Försiktighet bör iakttas vid användning av öronsnäckor eller hörlurar med produkten eftersom överdrivet ljudtryck (volym) från öronsnäckor eller hörlurar kan orsaka hörselskador.

FÖRSIKTIGHET

• Utsätt inte denna apparat för dropp eller stänk.
• Ställ inga föremål som innehåller vätska, t.ex. vaser, på apparaten.
• Installera inte apparaten i ett slutet utrymme såsom en bokhylla eller liknande.
• Apparaten ska placeras tillräckligt nära vägguttaget så att du lätt kan nå nätsladden när som helst.
• Om produkten använder batterier (inklusive ett batteripaket eller installerade batterier), bör de inte utsättas för solljus, eld eller hög värme.
• FÖRSIKTIGHET för produkter som använder utbytbara litium batterier: Det finns risk för explosion om batteriet ersätts med fel typ av batteri. Ersätt endast med samma eller motsvarande typ.

Försiktighetsåtgärder avseende batterier

Felaktig hantering av batterierna kan göra att de spricker eller läcker och leder till brand, skada eller färgning av objekt i närheten. Läs och observera följande säkerhetsföreskrifter noggrant.

• Var noga med att sätta i batterierna med rätt positiv (⊕) och negativa (⊖) riktlinjer.
• Använda batterier av samma typ. Använd aldrig olika typer av batterier tillsammans.
• Om fjärrkontrollen inte användas under en längre tid (mer än en månad), ta ur batterierna för att förhindra dem från att läcka.
• Om batterierna läcker, torka bort spillet i batterifacket och byt ut batterierna mot nya.
• Använd inte batterier av andra typer än de specificerade. Blanda inte nya batterier med gamla eller använd olika typer av batterier tillsammans.
• Värm inte eller ta isär batterier. Kasta aldrig batterier i eld eller vatten.
• Bär inte eller förvara batterier med andra metallföremål. Batterierna kan kortslutas, läcka eller explodera.
• Ladda aldrig ett batteri om det inte har bekräftats vara ett uppladdningsbart sådant.

VIKTIGA SÄKERHETSINSTRUKTIONER (fortsättning)

Modell för Europa

Produkten uppfyller kraven i EU-direktiv och andra regleringar från Kommissionen.

Information om laser

Denna produkt innehåller ett halvledarlasersystem i insidan av huset och är klassificerad som en "KLASS 1 LASERPRODUKT".

För att förebygga att du blir utsatt för laserstrålen, försök inte att öppna höljet.

Laser:

Typ: EP-C250L

Tillverkare: GUANGDONG EVER BRIGHT GROUP CO.,LTD

Laserutmatning: Mindre än 0,30 mW på objektivlinser

Våglängd: 792 +8 nm / -12 nm

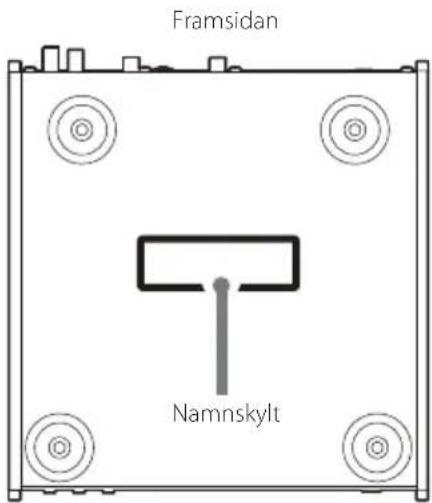

Namnskylten finns på nedre delen av enheten som det visas nedan.

FÖRSIKTIGHET

Ändringar eller modifieringar som inte uttryckligen är godkända av parten som har ansvaret för överensstämmelsen skulle kunna ogiltiggöra användarens behörighet att bedriva utrustningen.

Framsidan Namnskylt

För kunder i Europa

Kassering av elektrisk och elektronisk utrustning och batterier och/eller ackumulatorer

(a) Alla elektriska/elektroniska produkter och förbrukade batterier/ackumulatorer bör kasseras separat från hushållsavfall, helst via insamlingsanläggningar som bestämts av regeringen eller lokala myndigheter.
(b) Genom att kassera elektriska/elektroniska produkter och förbrukade batterier/ackumulatorer på rätt sätt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.
(c) Felaktig kassering av avfall från elektriska/elektroniska produkter och batterier/ackumulatorer kan få allvarliga effekter på miljön och människors hälsa. Detta på grund av förekomsten av farliga ämnen i utrustningen.

(d) Symboler som visar en överstruken sop-tunna indikerar att elektrisk/elektronisk utrustning och batterier/ackumulatorer måste samlas och kasseras separat från hushållsavfallet.

Om ett batteri eller ackumulatorn innehåller mer än de specificerade värdena av bly (Pb), kvicksilver (Hg) och/eller kadmium (Cd) enligt definitionen i batteridirektivet (2006/66/EC), kommer de kemiska symbolerna för dessa eller under WEEE symbolen.

(e) Återlämnings- och insamlingssystem finns tillgängliga för slutanvändare. För mer detaljerad information om avfallshantering av gammal elektrisk/elektronisk utrustning och förbrukade batterier/ackumulatorer, var god kontakta din kommun, renhållningsverket eller den butik där du köpte utrustningen.

Pb, Hg, Cd

Medföljande tillbehörInnel

Tack för att du har valt TEAC.

Läs noggrant denna bruksanvisning, för att få ut enhetens bästa prestanda. Efter att du har läst den, vänligen spara den på en säker plats för framtida bruk.

VIKTIGA SÄKERHETSINSTRUKTIONER....206

Använda TEAC Global Site 210

Medföljande tillbehör....210

Före användning 210

Anmärkningar om skivor....211

Anmärkningar om USB-flashminnen 212

Namn och funktion på enhetens delar (huvudenhet)....213

Anslutningar....214

Anslut DAB/FM-antenn 215

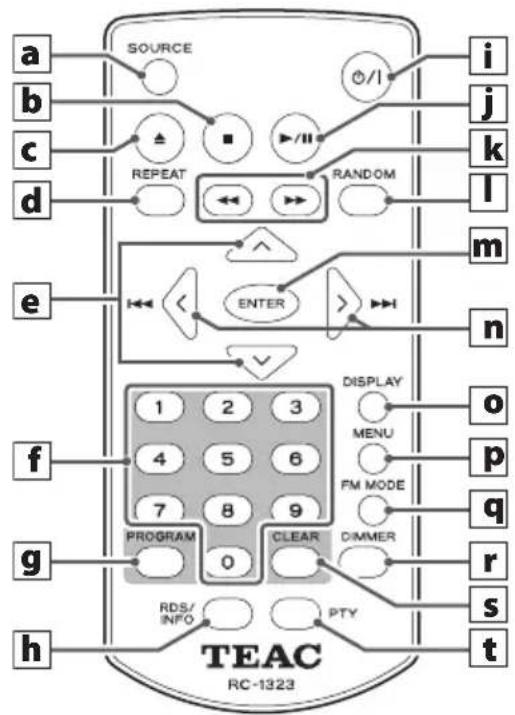

Namn och funktion på enhetens delar (fjärrkontroll) ..... 216

Använda fjärrkontrollen.... 217

Grundläggande användning....218

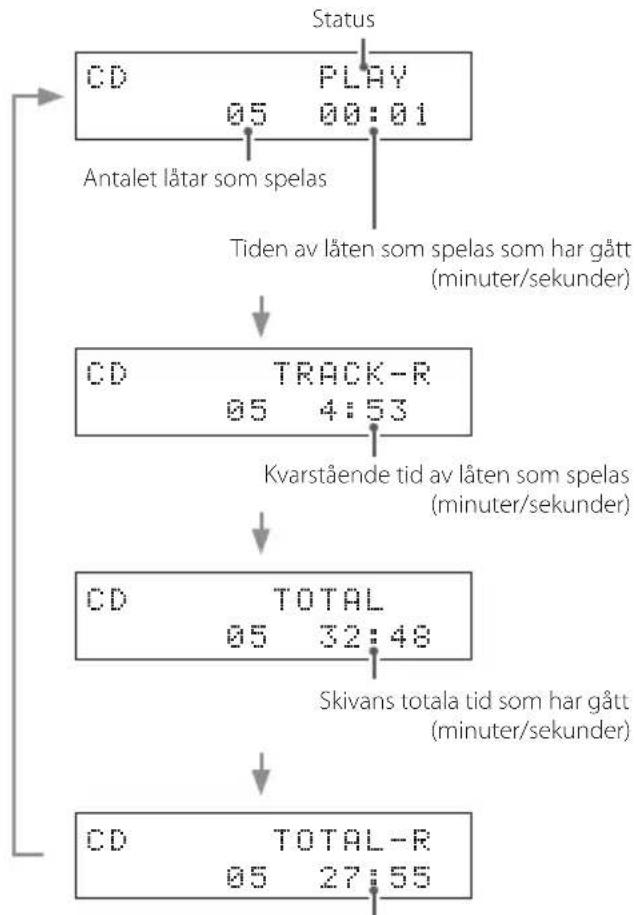

Information på skärmen 220

Lyssna på filer på en CD eller USB-flashminne ..... 222

Lyssna på FM-radio 229

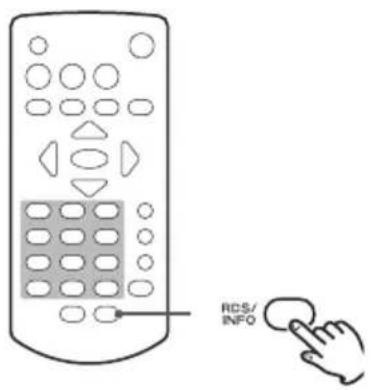

RDS 231

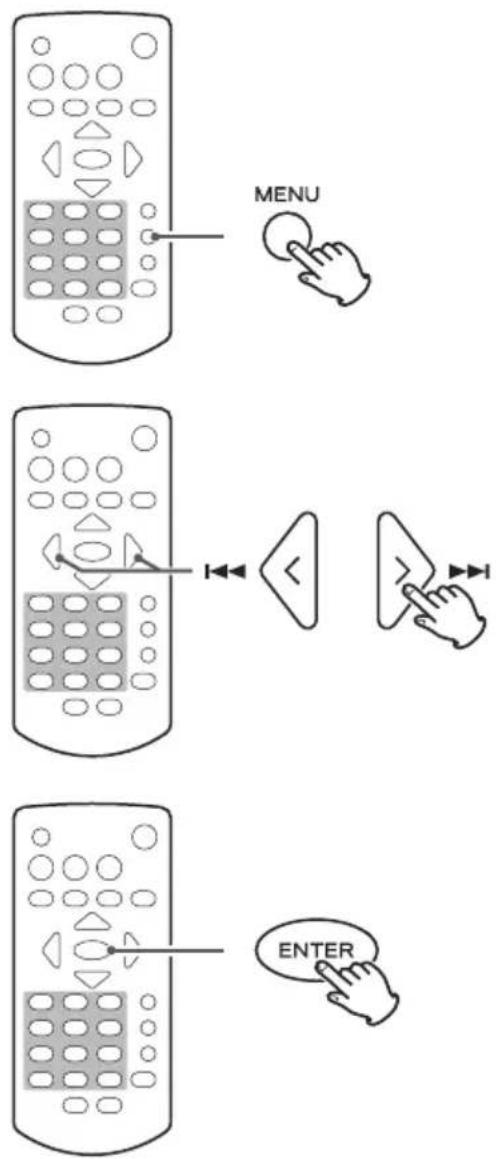

Använda DAB-radion 233

Inställningar 236

Felsökning....238

Specifikationer....239

Använda TEAC Global Site

Du kan ladda uppdateringar för denna enhet från TEAC Global Site: http://teac-global.com/

1) Öppna TEAC Global Site.
2) Under TEACs "Downloads"-avsnitt, klicka på det önskade språket för att öppna nedladdningssidan för det språket.

NOTERA

Om det önskade språket inte visas, klicka på "Other Languages".

3) Klicka på produktnamnet i avsnittet "Products".

4) Välj och hämta de uppdateringar som behövs.

Kontrollera lådan för att vara säker på att den innehåller all medföljande tillbehör nedan.

Vänligen kontakta butiken där du köpte enheten om något av dessa tillbehör saknas eller har skadats under transporten.

Nätadapter (GPE015A-120125-D) × 1

Nätsladd för AC-adapter × 1

RCA-ljudkabel × 1

Fjärrkontroll (RC-1323) × 1

Batterier för fjärrkontrollen (AAA) × 2

DAB/FM-antenn × 1

Bruksanvisning (detta dokument) × 1

- Titta på baksidan av detta dokument för information om garanti i Europa.

Före användning

Försiktighetsåtgärder vid placering

- Undvik placera den i miljöer med hög temperatur som i direkt solljus eller nära en värmekälla. Dessutom skall du inte placera enheten på en förstärkare eller en annan enhet som producerar värme. Om du gör så, kan det komma till missfärgningar, deformering och fel funktion.

Underhåll

Torka av smuts från locket och andra panelytor med en mjuk trasa som har fuktats lite med ett utspätt neutralt rengöringsmedel.

Använd inte kemiska rengöringstrasor, förtunnare eller liknande ämnen, eftersom de kan skada enhetens yta.

För din säkerhet skall du koppla från nätsladden från uttaget innan rengöring.

Skivtyper som kan spelas på denna enhet

CD-skivor (12 cm) med logon Compact Disc Digital Audio

- Denna logotyp visas på skivans etiketter och förpackning.

●Denna enhet kan inte spela upp 8 cm CD-skivor.

CD-R- och CD-RW-skivor som spelades in korrekt och slutfördes med ljud-CD-format.

CD-R-skivor som har skrivits med MP3 eller WMA-filer och slutförts.

●Multisessionsskivor stöds inte.

Denna enhet kan inte spela upp andra skivtyper än de ovan nämnda.

Om du försöker spela upp andra skivtyper på denna enhet, kan det komma till buller som kan skada högtalarna och hörseln. försök alltid att spela en annan skivtyp än de som visas ovan.

●WMA filer

Windows Media Audio Professional (WMA Pro) -format och Windows Media Audio Lossless (WMA Lossless) -format stöds inte.

- Beroende av skivans kvalitet och tillståndet vid inspelningen, kommer du kanske inte kunna spela upp den.

- Denna enhet kan inte läsa eller spela följande skivtyper.

Video-CD-skivor

Super Audio CD-skivor

DVD-video-skivor

DVD-audio-skivor

DVD-ROM-skivor

Om du inte kan ladda en DVD-video, DVD-audio, DVD-ROM eller liknande skiva på denna enhet, kommer enheten försöka spela upp den och köra med stor hastighet. Om du oavsiktligt laddar en sådan skiva, kan skivan skadas, så försök inte att ta ut den, tills enheten slutar köra.

- Denna enhet behöver inte kunna spela ordentligt Copy Control-CD-skivor, Dual Discs och andra speciella CD-skivor som inte motsvarar Red Book CD-standarden. Drift och ljudkvalitet kan inte garanteras när du använder speciella skivor tillsammans med denna enhet. Om uppspelningen av en speciell skiva skapar problem, kontakta skivans försäljare.

CD-R/CD-RW-skivor

Denna enhet kan spela upp CD-R/CD-RW-skivor som har spelats in ljud-CD-format (CD-DA) och CD-R-skivor som innehåller filer i MP3- eller WMA-format.

- Om du vill spela upp en skiva som har skapats med en CD-inspelningsapparat, försäkra dig att den blir slutförd.

- Beroende av skivans kvalitet och tillståndet vid inspelningen, kommer du kanske inte kunna spela upp den. För detaljer, se användarmanualen för den enhet du använder.

- Om du har frågor om hur du hanterar en CD-R eller CD-RW-skiva, kontakta försäljaren av skivan.

Försiktighetsåtgärder för användning

- Använd inte spräckta skivor, eftersom de kan skada enheten.

- Klistra inga etiketter eller annat material på skivorna. Använd inte skivor som hade på sig tejp, klistermärken eller liknande material som har tagits bort, eftersom det kan finnas rester efter dem på skivans yta. Andra skivor du bör undvika är de som har lim på runt kanterna eller klistermärken, till exempel. Om du använder en sådan skiva i enheten, kan det hända att skivan fastnar och kan skada enheten.

- Om du skriver något på skivans etikettsida, använd en permanent märkpenna med mjuk spets. Om du använder en kulspetspenna eller en annan penna med en hård spets, kan du skada skivan och den kommer inte gå att spela upp.

- Använd aldrig kommersiellt tillgängliga CD-stabilisatorer. Om du gör så, kommer skivan inte gå att spela upp eller så kommer enheten att skadas.

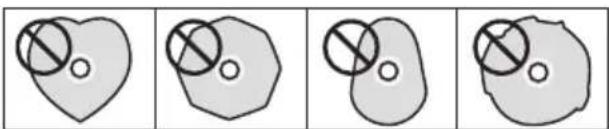

- Använd aldrig skivor med oregelbundna former inklusive skivor i hjärtform eller åtthörninga, eftersom de kan skada enheten.

- För att ta ut en skiva från sitt hölje, tryck alltid ned mitten av höljet först och sedan håll skivan på kanterna. Rör inte vid den sidan av skivan som har inspelade data (sidan utan etikett).

Anmärkningar om skivor (fortsättning)

Om skivan inte laddas ordentligt

Om en skiva hänger sig eller är på något annat sätt svår att lägga in, tryck inte in den med våld. Tryck på utmatningsknappen (▲) och ta ut skivan en gång och försök sedan att sätta in den. (Om du trycker in skivan med våld, kan enheten skadas.)

Lagra skivor

• Skivor skall lagras i sina höljen när de inte används. Om du inte gör så, kan skivorna bli skeva och repiga.
• Lämna inte skivorna på platser där de utsätts för direkt solljus eller på väldigt fuktiga och varma platser. Om du gör så, skulle skivan kunna deformeras eller försämras och inte gå att spela upp.
• CD-R- och CD-RW-skivor är mer känsliga mot värmepåverkan och ultraviolett strålning än vanliga CD-skivor. Av detta orsak skall du till exempel inte lämna de över en längre tid på platser som är utsatta för direkt solljus eller nära enheter som genererar värme.
• Rengör alltid skivan innan du lagrar den. Om du lämnar skivan smutsig, kommer den att hoppa och ljudkvaliteten att bli sämre.

Rengöra skivorna

- Om skivans sida där data finns kodad (sidan utan etikett) blir smutsig av fingeravtryck eller damm, använd en mjuk trasa för att rengöra ytan från mitten mot kanterna.

- Använd aldrig inspelningsrengöringsmedel, antistatisk behandling, förtunnare eller liknande kemikalier för att rengöra skivan. Sådana kemikalier kan skada skivans yta.

Anmärkningar om USB-flashminnen

Denna enhet kan använda USB-flashminnen.*

*USB-portar på denna enhet stödjer endast USB-flashminnen (också kända som "tumminnen" och "snabbminnen"). De stödjer inte standard USB-hårddiskar.

●FAT16-och FAT32-format stöd för USB-flashminnen.
- Denna enhet stödjer inte USB-nav eller enheter med USB-navfunktioner. Anslut aldrig sådana enheter till denna enhet.

GIV AKT!

• Om ansluten media inte stöds, kommer "Media Error!" visas på enhetens skärm.
• Denna enhet kan inte spela upp ljudfiler, om det används upphovsrättsskydd.
• Anslut inte datorer till denna enhetens USB-portar. Ljud från datorn kan inte matas in genom enhetens USB-portar.

• Denna enhet kanske inte kan använda media som finns laddade på USB-kortläsare.

• Beroende av USB-flashminnet och dess innehåll, kan läsning av data från den ta en viss tid.

• Beroende av USB-flashminnet, kommer enheten kanske inte kunna läsa dess data korrekt eller försörja med ström korrekt.
• Medan användning av USB-flashminnen, observera vänligen att vårt företag inte tar något ansvar för, om data förloras eller ändras, ett USB-flashminne skadas eller om det kommer till andra skador.
• Vi rekommenderar att säkerhetskopiera data som spårades på ett USB-flashminne innan du använder denna enhet.
• Denna enhet stödjer inte USB-flashminne med säkerhetsfunktioner.

Namn och funktion på enhetens delar (huvudenhet)

TEAC Φ/1 CD PLAYER/FM TUNER PD-301DAB A BCD EFGHIJ SOURCE

A Vänteläge/På-knapp ( ⏻/l)

Tryck på denna knapp för att sätta på enheten och sätta den i vänteläget. När enheten är på kommer ringen runt knappen lysa blått.

- När enheten är i vänteläge, kommer den att förbruka ström i vänteläge. På grund av detta använder vi hellre termen "vänteläge" än "av".

B USB-port

Anslut ett USB-minne till enheten.

- Anslutning inte enhetens USB-port till en dator eller liknande enhet. Ljud från datorer kan inte matas in genom denna USB-port.

C Mottagare för fjärrkontrollsignaler

Denna tar emot signaler från fjärrkontrollen. När du använder en fjärrkontroll, peka med fjärrkontrollen hit.

D Skivfack

Sätt in en skiva här. Efter att en skivan har lagts in halvvägs, kommer enheten att dra in den automatiskt.

E Skärm

Detta visa en hel del information.

F Stoppknapp (■)

Under uppspelning tryck för att stoppa uppspelning av skivan.

Om ingångskällan är DAB/FM, använd för att växla mellan frekvensläge och förinställt läge.

G Hoppaknappar (|◄◄/►►|)

Används för att hoppa till föregående eller nästa spår. Under uppspelning, tryck och håll för att söka bakåt eller framåt.

H Spela/pausa-knapp (▶ /II)

Tryck när den har stoppats eller pausats för att starta uppspelningen.

Använd denna knapp för att pausa uppspelningen under uppspelningen.

I SOURCE-knapp

Använd denna knapp för att välja ingångskällan.

Tryck för att delvis mata ut skivan. Håll skivan i kanterna och dra ut den.

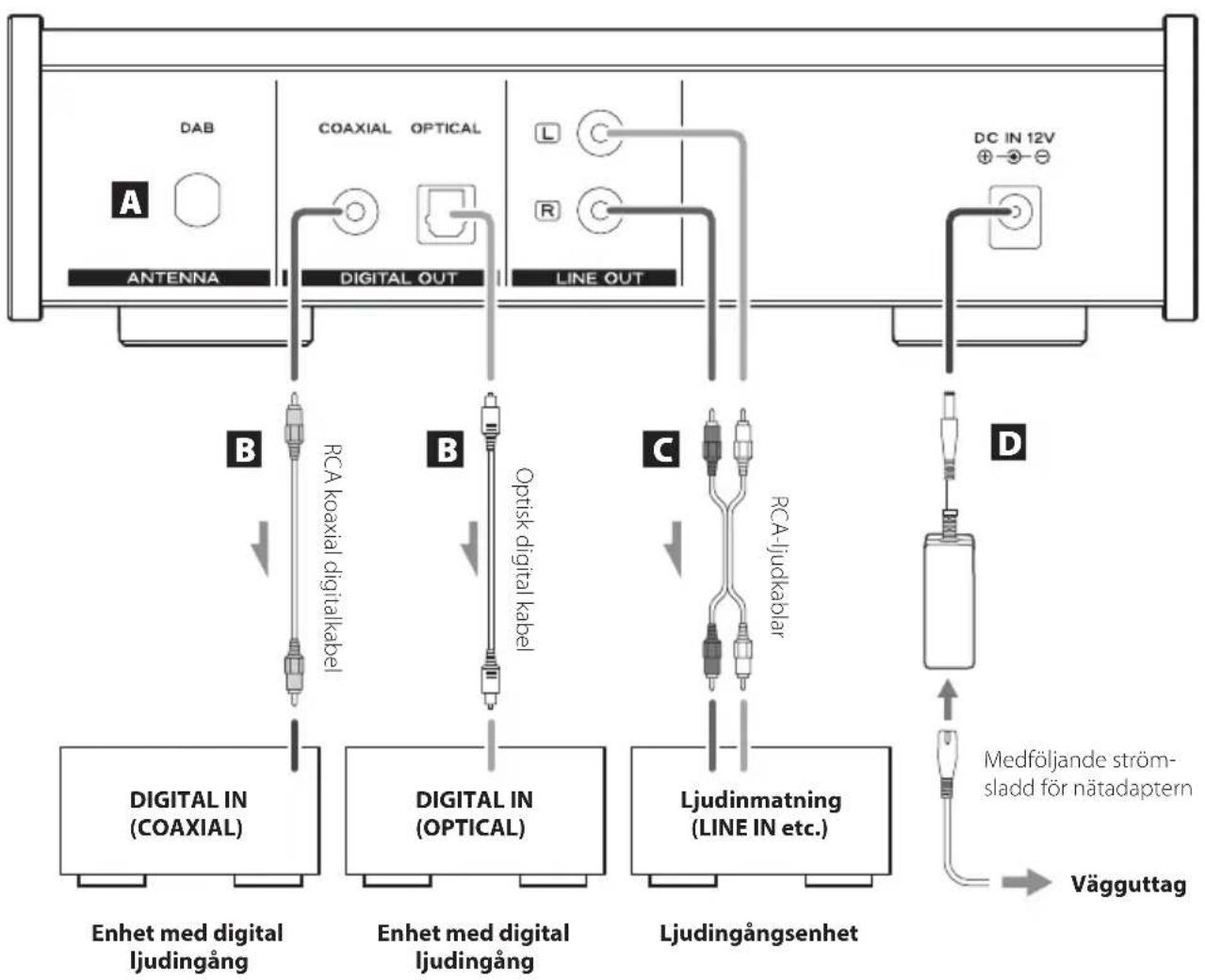

Efter att alla anslutningar har slutförts, anslut strömsladdens kontakt till AC-vägguttaget.

• Läs anvisningarna av varje enhet som du vill använda med denna enhet.
• Bunta inte ihop anslutningskablar med nätsladdar. Det kan orsaka buller.
• Kontrollera att du ansluter varje plugg säkert.


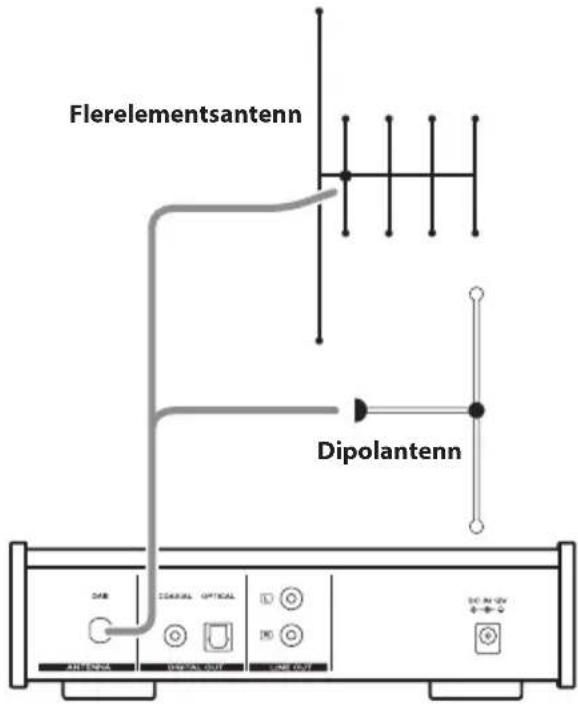

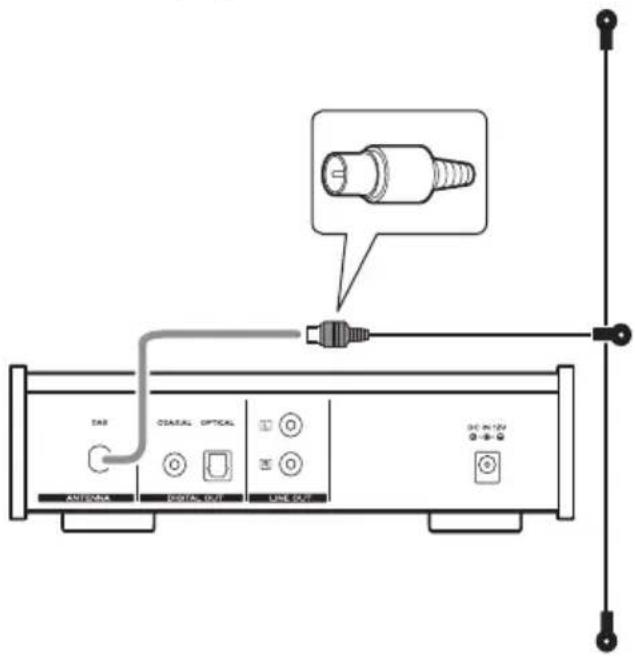

Anslut DAB/FM-antenn

A DAB/FM-antennkontakt

När du tar emot en DAB/FM-sändning, dra ut antennen och placera den för bästa mottagning.

Efter att du har flyttat enheten, justera positionen igen. Information om hur du ansluter en DAB/FM-antenn, se sidan 215.

B Digitala ljudutgångskontakter

Detta är utgångar med digitalt ljud. Anslut dessa till ljudingångskontakter på enheter som kan ta emot digitalt ljud.

COAXIAL: RCA koaxial digitalkabel

OPTICAL: Optisk digitalkabel (TOS)

C Analoga ljudutgångskontakter

Denna ger ut 2 kanaler med analog ljud. Anslut en stereoförstärkare eller aktiva högtalare till dem.

Använd RCA-ljudkablar för anslutningarna.

Anslut R-jacket på denna enhet till det högra (R) jacket på förstärkaren och L-jacket av denna enhet till det vänstra (L) jacket på förstärkaren.

D DC-strömkonnektor (DC IN 12V)

Efter att du har gjort alla anslutningar, anslut den medföljande GPE015A-120125-D-nätadaptern till denna kontakt och anslut strömsladden till nätadaptern.

Anslut sedan nätsladdsproppen på nätadaptern till AC-strömuttaget.

Använd inte andra strömsladdar än den som medföljde denna enhet. Om du använder andra nätsladdar kan det orsaka elektrisk chock. Koppla bort sladden från uttaget när du inte använder enheten för en lång tid.

Inomhusantenn

Anslut den medföljande antenn till antennkontakten på banksidan och förlänga antennen.

Fäst antennen till en fönsterkarm, vägg eller annan plats som förbättrar mottagningen bäst.

I områden, där DAB-signalen är svag, skall du använda en DAB-utomhusantenn.

Det finns två tillgängliga antenntyper.

Flerelementsantenn Dipolantenn

Namn och funktion på enhetens delar (fjärrkontroll)

Om både huvudenheten och fjärrkontrollen har knappar med samma funktion, hänvisar instruktionerna i denna manual till endast det ena, men det andra kan användas på samma sätt.

a SOURCE-knapp

Använd denna knapp för att välja ingångskällan.

b Stoppknapp (■)

Under uppspelning tryck för att stoppa uppspelning av skivan.

Tryck för att delvis mata ut skivan. Håll skivan i kanterna och dra ut den.

d REPEAT-knapp

Använd för upprepad uppspelning.

e Bläddraknappar (∧/∨)

Om ingångskällan är USB och mappläget är aktiverat, använd för att välja mellan mappar.

Om ingångskällan är DAB/FM, använd för att ändra de förinställda numren.

f Sifferknappar

Använd till exempel för att välja och programmera låtar.

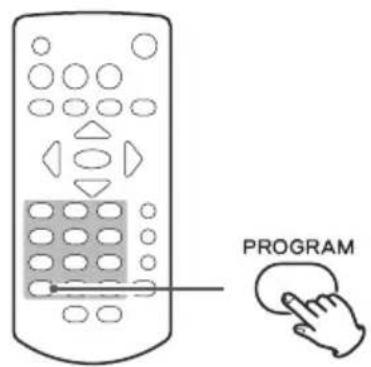

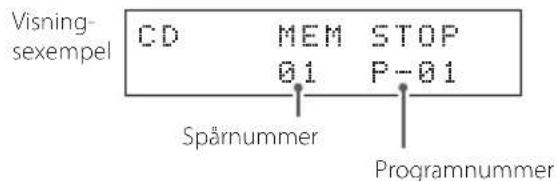

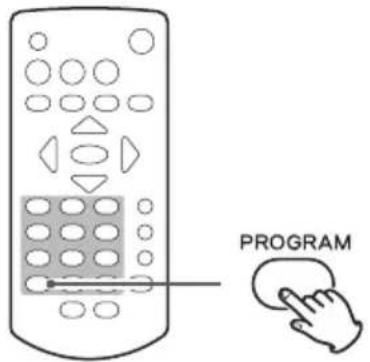

g PROGRAM-knapp

Om ingångskällan är CD, använd med programmerad uppspelning.

Om ingångskällan är DAB/FM, använd med förinställda radiostationer.

h RDS/INFO-knapp

I FM-läge, använd denna knapp för att välja ett RDS-läge. Vänligen ignorera "INFO" på fjärrkontrollen. (INFO-funktionen fungerar inte på fjärrkontrollen).

i Vänteläge/På-knapp ( ⏻/l)

Tryck denna knapp för att slå på enheten eller sätta den i standby-läget. När enheten är på kommer ringen runt huvudenhetens Vänteläge/På-knappen lysa blått.

j \$pela/pausa-knapp (▶ /II)

Tryck när den har stoppats eller pausats för att starta eller återuppta uppspelningen.

Tryck under uppspelning för att pausa.

k Sökknappar (◄◄/►►)

Om ingångskällan är CD/USB, tryck under uppspelningen för att söka bakåt/framåt.

Om ingångskällan är FM, tryck för att starta det automatiska stationsvalet.

I RANDOM-knapp

Använd för slumpvis uppspelning.

m ENTER-knapp

Använd för att bekräfta efter att du har angivit ett spårnummer.

Använda fjärrkontrollen

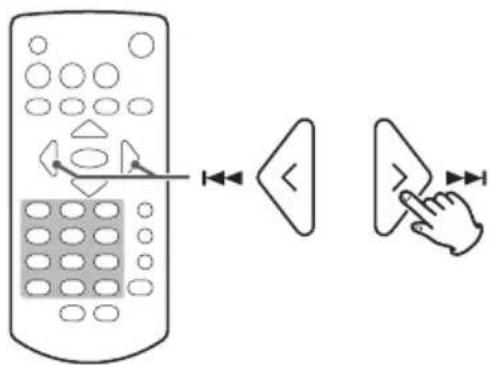

n Hoppaknappar (|◄◄/►►|)

Riktningsknappar (〈/〉)

Om ingångskällan är CD/USB och filläget är aktiverat, använd för att gå till föregående eller nästa låt.

Om ingångskällan är USB och mappläget är aktiverat, använd för att välja filer.

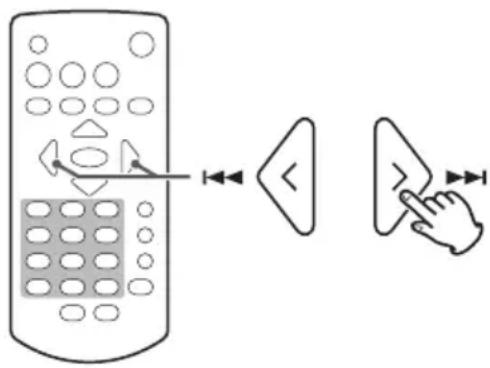

Om ingångskällan är FM, använd för att sänka/höja frekvensen som tas emot. Tryck och håll i minst en sekund för att börja välja stationer automatiskt.

Om ingångskällan är DAB, tryck för att starta det automatiska stationsvalet.

DISPLAY-knapp

Tryck för att ändra vad som visas på visningsskärmen.

p MENU-knapp

Tryck för att ange inställningsläge.

q FM MODE-knapp

Om du mottar en FM-sändning, använd för att växla mellan stereo och mono.

r DIMMER-knapp

Använd för att anpassa klarheten av skärmen.

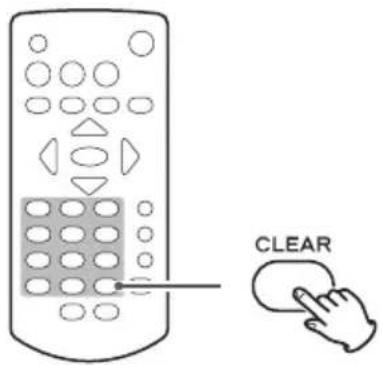

S CLEAR-knapp

Använd för att radera programmerade spår.

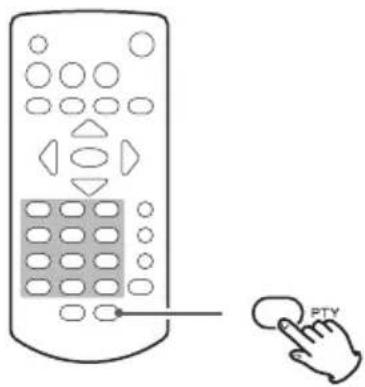

t PTY-knapp

Använd för att söka stationer med programtypen (PTY).

Försiktighetsåtgärder för användning

Pelaktig hantering av batterierna kan göra att de spricker eller läcker och leder till brand, skada eller färgning av objekt i närheten. Läs därför noga igenom och följ de försiktighetsåtgärderna på sidan 207.

- När du använder en fjärrkontroll, peka den mot signalmottagaren för fjärrkontrollen på huvudenheten från ett avständ på 5 m eller mindre. Placera inga hinder mellan huvudenheten och fjärrkontrollen.

- Fjärrkontrollen kommer kanske inte fungera om signalmottagaren för fjärrkontrollen är utsatt för solljus eller klart ljus. Om detta händer, försök att flytta på huvudenheten.

- Tänk på att användning av denna fjärrkontroll kan orsaka oavsiktlig drift av andra apparater som kan betjänas med infraröd strålning.

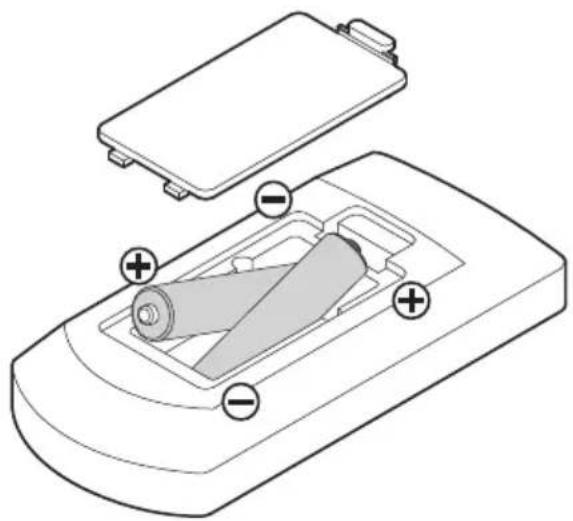

Installera batterier

Ta bort skyddet på baksidan av fjärrkontroller och sätt i 2 AAA-batterier i facket enligt ⊕ och ⊖ anvisningar. Sätt tillbaka locket.

När du skall byta ut batterier

Om driftområdet mellan fjärrkontrollen minskar, har batterierna tagit slut. I detta fall, byt ut batterierna mot nya.

Bortskaffa använda batterier enligt anvisningar som står på dem eller enligt kraven av din lokala myndighet.

Grundläggande användning

Välja ingångskällan

1 Tryck på Vänteläge/På-knappen ( ⏻/l ) för att slå på enheten.

När enheten är på kommer ringen runt knappen lysa blått.

FÖRSIKTIGHET

För att förhindra plötsliga höga ljud, sätt på förstärkaren som sist.

2 Tryck på SOURCE-knappen för att välja ingångskällan.

Tryck upprepade gånger på SOURCE-knappen (KÄLLA) för att bläddra bland ingångar som det visas nedan.

Spela upp en CD-skiva

1 Håll skivan på kanterna med etikettsidan uppåt och lägg in den delvis.

2 Skjut in skivan ytterligare tills den nästan försvinner. Den kommer att automatiskt dras in av facket.

Om en skiva hänger sig eller är på något annat sätt svår att lägga in, tryck inte in den med våld. Tryck på utmatningsknappen (▲) och ta ut skivan en gång och försök sedan att sätta in den. (Om du trycker in skivan med våld, kan enheten skadas.)

-Ingångskällan kommer att ändras till CD (oberoende om USB-uppspelning är aktiv).

3 Tryck på spela/pausa-knappen (▶ /II).

Spela upp filer från en USB-flashminne

1 Anslut en USB-flashminne till USB-porten.
2 Använd hoppaknapparna (|◄◄/►►|) för att välja ett spår.
3 Tryck på spela/pausa-knappen (▶ /II).

Välja FM-stationer

Använd bläddraknapparna (^^/√) på fjärrkontrollen för att välja förinställda stationer.

Om den aktuella förinställda stationen inte matchar till stationerna i ditt område, följ anvisningarna i "Ställa in förinställda stationer automatiskt" på sidan 230.

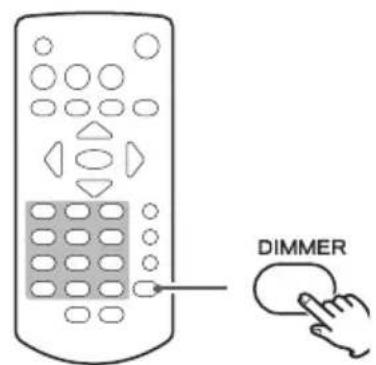

Tryck på fjärrkontrollens DIMMER-knapp för att gå i cykel genom ljusstyrkenivåer för skärmen.

DIMMER

Namnet på ingångskällan visas till vänster på skärmen.

Tryck på DISPLAY-knappen för att ändra informationen som visas på skärmen.

- Skärmens innehåll som visas nedan är exempel.

CD-skiva

Stoppad

Namn på ingångskälla Status CD STOP 08 60:43 Totalt antal spår

Total uppspelningstid (minuter/sekunder)

Spela upp

Skivans kvarstående tid (minuter/sekunder)

Skiva/USB-flashminne med ljudfiler

De följande exemplen används tillsammans med en USB-flashminne.

Stoppad

Namn på ingångskälla Status

USB 126 STOP ---:--- Totala antal filer

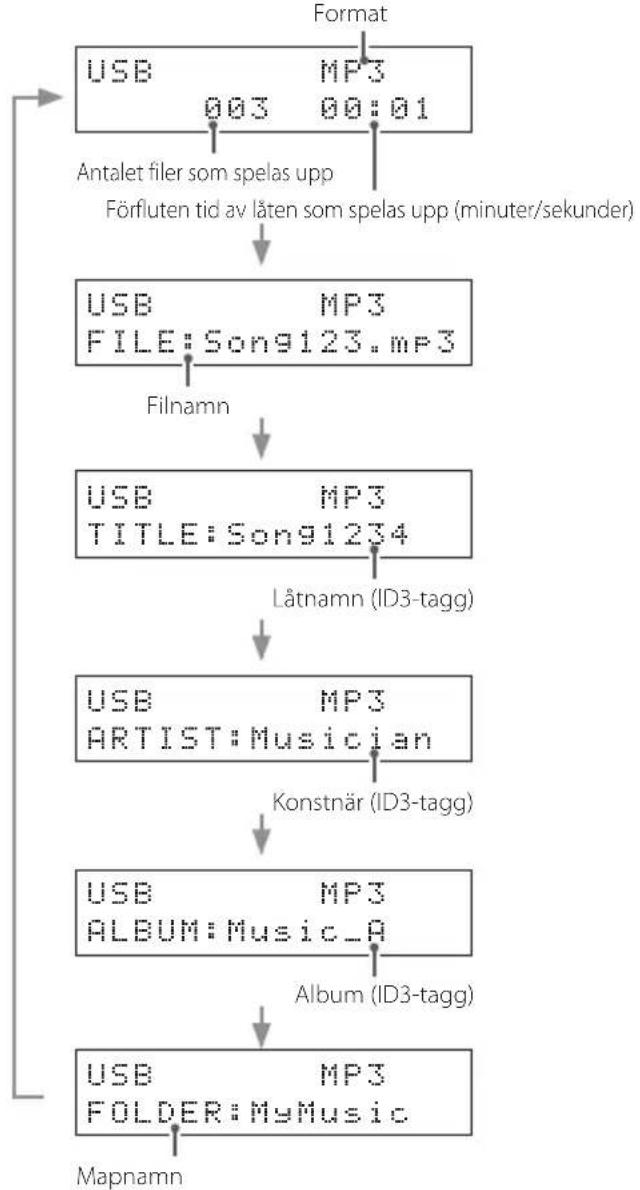

Spela upp

• Ett maximum på 62 tecken inklusive rubriken kommer att visas på skärmen och visa mappens namn, filnamnet och ID3-taggar (titel, artist, album).

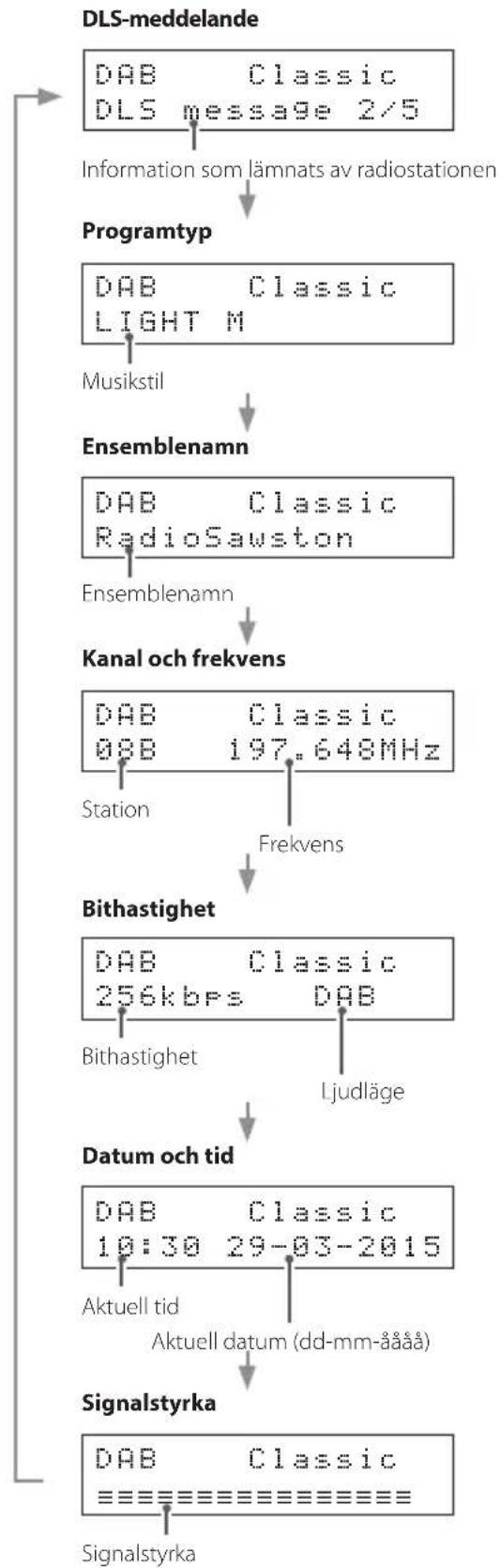

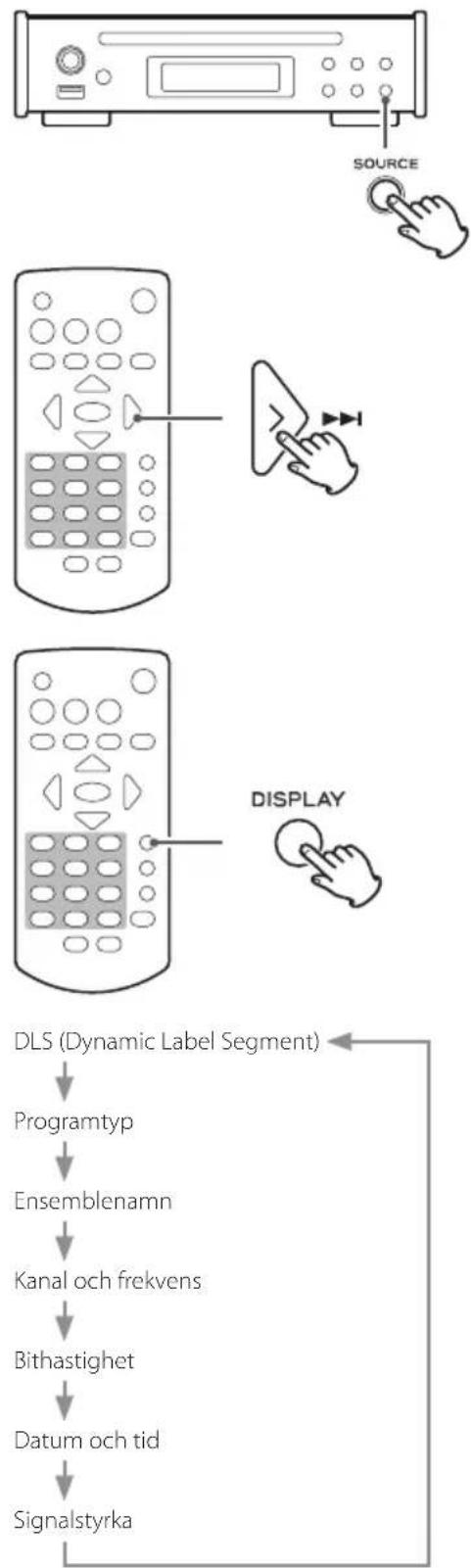

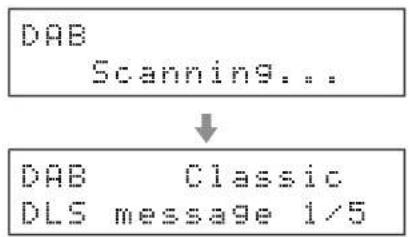

DAB-visning

Lyssna på filer på en CD eller USB-flashminne

Formatet som kan spelas upp från all media är det följande.

CD: CD-DA (audio CD), MP3, WMA

USB: WAV, MP3, WMA, AAC

Starta uppspelningen

Tryck på spela/pausa-knappen (▶/Ⅲ).

Under uppspelningen kommer SPELA UPP visas i den övre raden på skärmen.

Pausa uppspelning

Tryck på spela/pausa-knappen (▶/■) för att pausa uppspelningen.

För att återuppta uppspelningen från den position där den har stoppats, tryck på spela/pausa-knappen (▶/■) igen.

Om pausat, kommer PAUS att visas i den övre raden på skärmen.

Stoppa uppspelningen

Tryck på stoppknappen (■) för att stoppa uppspelningen.

Mata ut en skiva

När stoppad, tryck på utmatningsknappen (▲).

Skivan kommer delvis matas ut. Håll skivan i kanterna och dra ut den.

Hoppa för att söka en låt

Tryck på en hoppaknapp (I◄◄/►►I) för att hoppa till föregående eller nästa spår.

- Medan upspelningen, tryck på I-knappen en gång för att gå tillbaka till början av den aktuella låten. Om du vill spela upp en tidigare låt, tryck på I-knappen upprepade gånger tills du kommer till låten.

- Medan den programmerade upspelningen, kommer låtar från tidigare eller senare i programmet spelas upp.

Sökning efter en del av ett spår

Tryck och håll en hoppaknapp (1◄◄/►►) för att söka bakåt eller framåt. Släpp knappen när du hittar delen du önskar.

Tryck på en sökknapp på fjärrkontrollen (◄◄/►►) för att söka bakåt/framåt. Släpp knappen när du hittar delen du önskar.

Lyssna på filer på en CD eller USB-flashminne (fortsättning)

Direkt uppspelning med låtnummer (endast ljud-CD-skivor)

Förutom användningen av hoppaknappar (1◄◄/►►) för att välja låtar, kan du mata in en låt med nummer och starta uppspelningen.

Medan upspelningen eller när stoppas, kan du använda nummerknapparna på fjärrkontrollen för att välja en låt med nummer.

- Medan programmerad eller slumpvis uppspelning, kan du inte använda nummerknapparna för att välja en låt.

Välja och spela upp CD/USB-låtar

Välja låtar på en CD-skiva i filläget.

Välja låtar på en USB-flashminne i fil- eller mappläget.

- Se "USB Mode" på sidan 236 för att ta reda på hur du ställer in läget. Om ingångskällan är USB kan du också trycka och hålla stoppknappen (■) för att ändra läget.

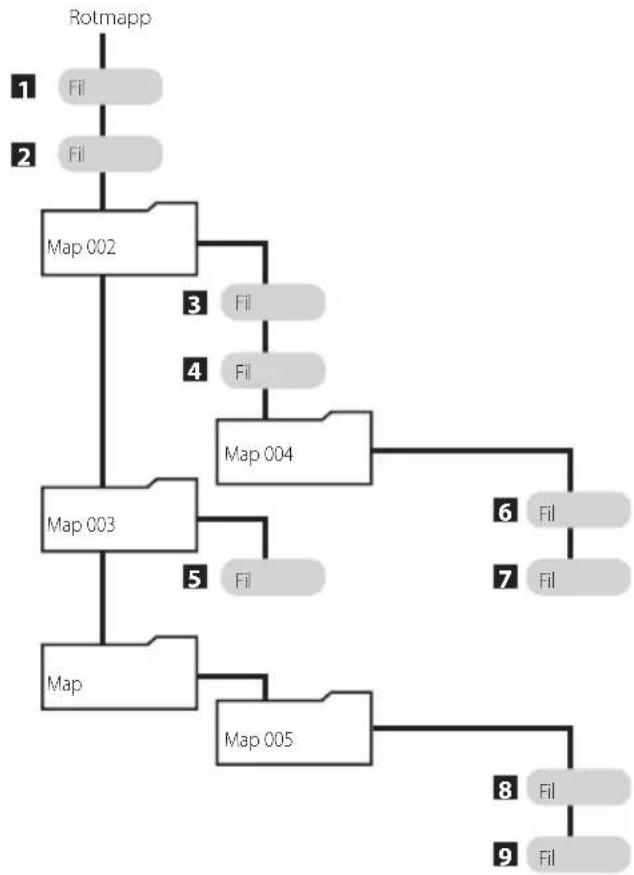

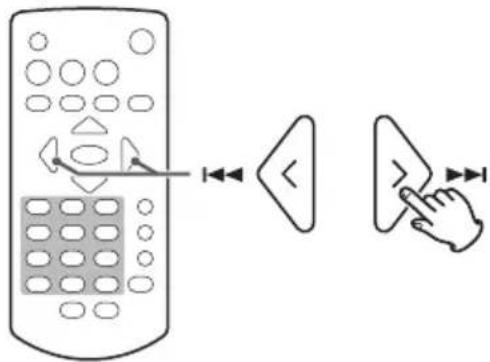

Filläge

Du kan välja filer i detta läge med alla mappar som behandlas jämnt oberoende på mappnivån.

Exempel: anger låtnumret 7

Exempel: anger låtnumret 23

2 3

Välja filer

1 – 9 är filens uppspelningsordning när en CD-skiva är laddad eller en USB-flashminne är ansluten.

Lyssna på filer på en CD eller USB-flashminne (fortsättning)

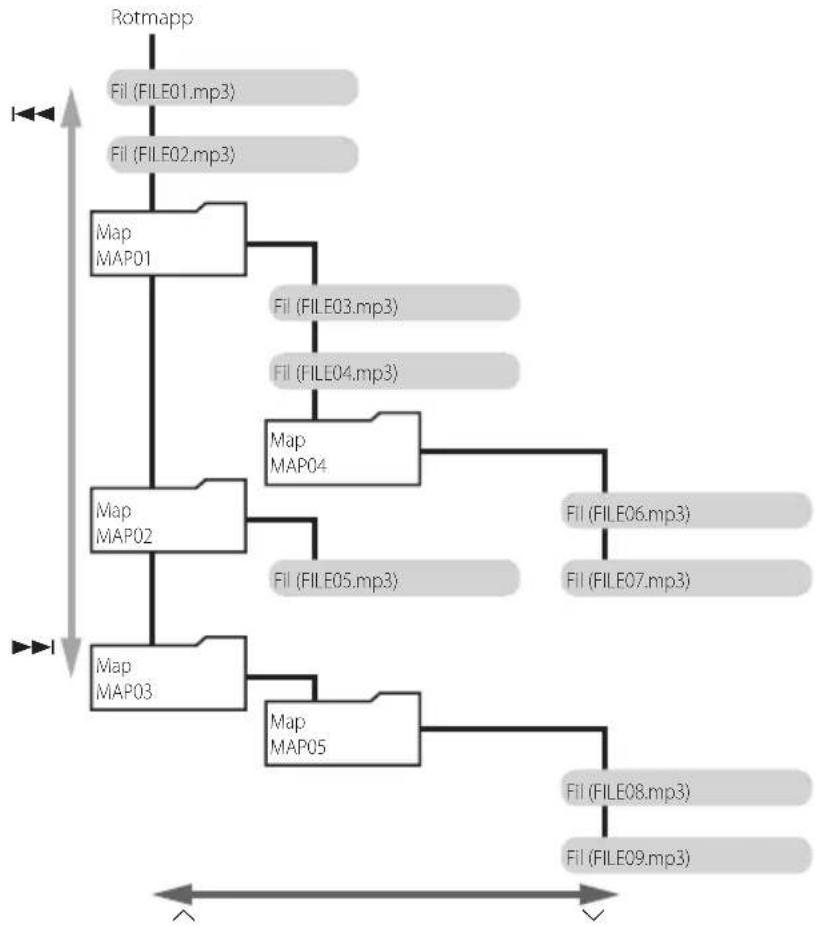

Mappläge

Du kan välja filer och mappar med följande hierarki.

I mappläget visas mappikonen 📄 nere till höger på skärmen. Mappikonen 📄 visas också före mappnamnet.

Växla mellan mapparna

Exempel på användning av mappläget

- Dessa exempel använder fil/mapp-strukturen som visas på bilden på föregående sida.

NOTERA

Om ingångskällan ändras till USB, kommer filnamnet inte att visas, men FILE01.mp3 kommer att väljas.

Tryck på hoppaknappen (▶▶▶) för att välja filer och mappar som visas på bilden nedan. Tryck på hoppaknappen (▶◀◀) för att välja dem i omvänd ordning.

- Skärmens innehålls som visas är exempel.

USB MP3 001 STOP 0

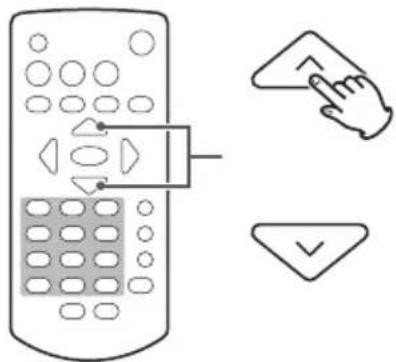

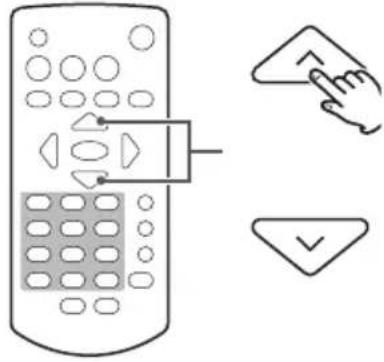

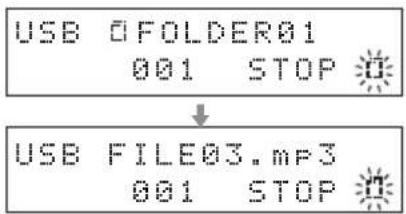

Välj en mapp och tryck på bläddraknappen (√) eller ENTERknappen för att visa filer/mappar i den aktuella mappen.

Tryck på bläddraknappen (∧) för att gå en nivå upp och visa filerna/mapparna i den mappen.

USB ⬆FOLDER01 001 STOP ↓ USB FILE03.mp3 001 STOP

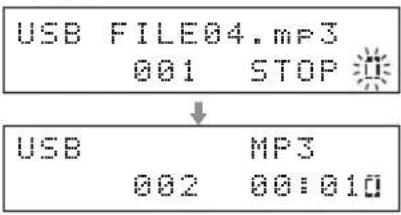

Starta uppspelningen

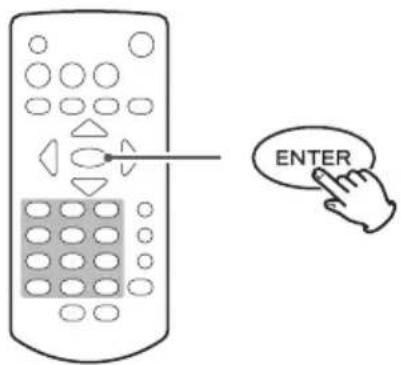

Om en fil visas på den övre raden, tryck på bläddraknappen (√) eller ENTER-knappen för att välja filen och börja spela upp den.

USB FILE04.mp3 001 STOP ↓ USB MP3 002 00:010

NOTERA

●Mappens ikon blinkar när en fil/mapp har valts.
- För att avbryta valet av filen/mappen, tryck på CLEARknappen (RENSA).

Hoppa-läge

I mappläget, tryck och håll ENTER-knappen i 5 sekunder för att aktivera hoppa-läget. "S" visas i den högra änden av den övre raden.

Exempel på skärmen i hoppa-läget.

I detta läge väljer inte hoppaknapparna (◄◄◄/►►►) filer. Du kan i stället använda de för att hoppa som tillåter uppspelning utan att trycka på ENTER-knappen.

Tryck och håll ENTER-knappen i 5 sekunder igen för att gå tillbaka till det ursprungliga mappläget. ("S" försvinner).

NOTERA

- Filnumret som visas är numret på en fil i den valda mappen.

Lyssna på filer på en CD eller USB-flashminne (fortsättning)

Upprepa uppspelning

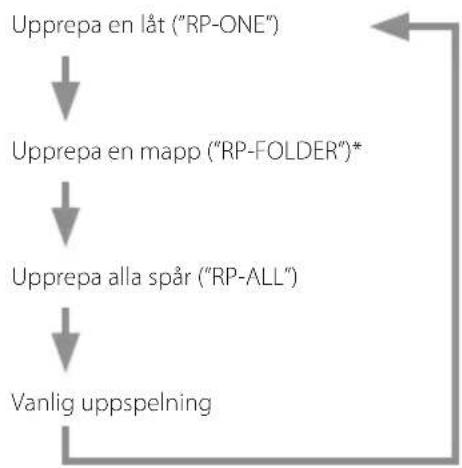

Varje gång du trycker på REPEAT-knappen, kommer upprepningsläget ändras som det visas på högra bilden.

• Under programmerad uppspelning är upprepad uppspelning inte möjlig.
• Detta kan inte användas samtidigt som slumpvis uppspelning.
  *“RP-FOLDER” visas endast i USB-mappläget.

Slumpvis uppspelning

Tryck på RANDOM-knappen för att sätta på/stänga av slumpvis uppspelning.

När den är PÅ, kommer spåren på skivan spelas upp i slumvis ordning.

Uppspelningen kommer inte att stoppas tills du trycker på stoppknappen (■).

- Detta kan inte användas samtidigt som upprepad uppspelning.

Programmerad uppspelning

Programmerad uppspelning är endast möjlig med ljud-CD-skivor.

Använda programmerad uppspelning

1 Tryck på PROGRAM-knappen.

MEM och lätnumret blinkar.

Visning- sexempel CD MEM STOP 01 P-01 Spårnummer Programnummer

●Tryck, om stoppad.

PROGRAM

2 Använd hoppa- (|◄◄/►►|) eller nummerknapparna för att välja en låt och tryck på PROGRAM-knappen för att lägga till den till programmet.

Lägg till alla låtar som du vill till programmet.

- Om ingen åtgård utförs i 20 sekunder, kommer programmet att avbrytas.

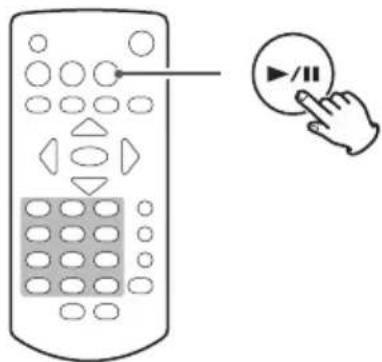

3 Tryck på spela/pausa (▶ /II) knappen för att starta programmerad uppspelning.

Kontrollera och ändra programmet.

1 Tryck på PROGRAM-knappen två gånger.

MEM och programnumret blinkar.

2 Använd hoppaknapparna (|◄◄/►►|) för att ändra programnumret och kontrollera låtnumret.

Ändra programmet

1. Visa det spår som du vill ändra.
2. Tryck på PROGRAM-knappen.
3. Välj en låt och tryck på PROGRAM-knappen för att lägga till den till programmet i stället för originalfilen.

Ta bort ett spår från programmet

1. Visa det spår som du vill ta bort.
2. Tryck på CLEAR-knappen.

3 Tryck på spela/pausa-knappen (▶ /II) för att starta programmerad uppspelning.

PROGRAM

PROGRAM

Lägga till spår till programmet

1 Tryck på PROGRAM-knappen.

MEM och programnumret blinkar.

2 Välj en låt och tryck på PROGRAM-knappen för att lägga till den till programmet.

Upprepa för att lägga till mer låtar som önskas.

3 Tryck på spela/pausa-knappen (▶ /II) för att starta programmerad uppspelning.

Lyssna på filer på en CD eller USB-flashminne (fortsättning)

Ta bort alla spår från programmet

1 Om stoppad, tryck och håll CLEAR-knappen.
2 Om "Rensa programmet?" visas, tryck på ENTERknappen för att ta bort alla låtar från programmet.

För att avbryta detta, tryck på stopp- (■) eller CLEAR-knappen.

Varje av de följande åtgärder kommer också radera alla spår från programmet.

Ta ut skivan
- Tryck på enhetens Vänteläge/På-knapp (Ø/I) för att ställa enheten i standby-läget.

CLEAR

ENTER

FM-läge

Tryck på FM MODE-knappen för att växla mellan stereo- och monomottagning.

Stereo

Ta emot stereo FM-sändning i stereo.

- Om mottagningen är dålig, växla till mono.

Mono

Ta emot FM-sändning i mono. Om mottagningen av en FM-stereosändning är dålig, välj detta läge. Ljudet blir mono, men buller kommer också att minskas och ljudet blir bättre.

Visningsexempel

FM-läge FM STEREO 107.90MHz

Ändra den mottagna frekvensen

Om det visas ett förinställt nummer, tryck på stoppknappen (■) för att aktivera valläget för frekvens.

Öka den mottagna frekvensen

Tryck på riktningsknappen ( ) för att öka den mottagna frekvensen med ett steg.

Tryck på sökknappen (▶▶) för att automatiskt söka efter högre frekvenser.

Tryck på riktningsknappen ( < ) för att minska den mottagna frekvensen med ett steg.

Tryck på sökknappen (◀◀) för att automatiskt söka efter lägre frekvenser.

Ändra frekvensen från huvudenheten

Tryck på stoppknappen (■) och använd hoppaknapparna (I◄◄/►►I) i valläget för frekvensen (förinställt nummer visas).

Om ett förinställt nummer visas, använd hoppaknapparna (I◄◄/►►I) för att ändra det förinställda numret.

Förinställning av sändningsstationer

Denna enhet kan ha upp till 20 FM-stationer förinställda

Ställa in förinställda stationer automatiskt

Tryck och håll PROGRAM-knappen på fjärrkontrollen.

Enheten kommer att automatiskt söka efter radiostationer och ställa in dem i ordningen samt börja med förinställd station 01 (P01). Enheten kommer att automatiskt sluta lägga till förinställda stationer när 20 stationer har lagts till eller om mottagningsfrekvensen har genomsökts helt.

Ställa in förinställda stationer manuellt

1 Ställ in stationen som du vill lägga till som en förinställd station.
2 Tryck på PROGRAM-knappen.
3 Använd riktningsknapparna (​/​) för att välja den förinställda stationens nummer och tryck på ENTER-knappen.

PROGRAM

FM P03 82.5MHz Förinställningsnummer

Radio Data System (RDS) är en sändningstjänst som gör det möjligt för stationer att sända ytterligare information tillsammans med den vanliga radioprogramsignalen.

1 Ställ in en FM RDS-station (se sidan 229).

2 Tryck på fjärrkontrollens RDS-knappen.

Genom att trycka på RDS-knappen kretsar genom RDS-lägen enligt följande:

Programtjänst (PS)

Om du väljer Programtjänster, kommer "PS" att visas till höger om "FM" och sedan kommer namnet på programtjänsten eller stationsnamnet visas. Om det inte finns någon data för programtjänst, kommer frekvensen att visas.

RDS Programtyp (PTY)

Om du valde programtypen RDS, kommer "PTY" visas till höger om "FM" och sedan kommer programtypen att visas.

RDS Radiotext (RT)

Om du har valt radiotext RDS, kommer "RT" att visas till höger om "FM" och sedan kommer informationen från stationen med upp till 64 tecken visas.

Du kan söka efter stationer efter programtyp. Denna funktion är endast tillgänglig via RDS-tjänster av FM frekvens-stationer i Europa.

1 Tryck på PTY-knappen.

"PTY SEARCH" visas i skärmen.

2 Använd riktningsknapparna () för att välja det önskade programmet.

3 Tryck på ENTER-knappen.

Enheten börjar söka.

• När programtyp som du har valt hittas, sökning efter stopp och programtyp visas.
• Om en matchande programtyp inte hittas under PTY-sökning, kommer det att stanna vid frekvensen inställd innan sökningen började.
• Om du vill sluta söka, tryck på PTY-knappen.

Korta meddelanden, evenemang, allmänna opinionen, rapporter och verkliga situationer.

AFFAIRS:

Förslag, inklusive praktiska meddelanden än nyheter, dokument, diskussioner och analyser.

INFO:

Användbar och referensinformation, såsom väderprognoser, konsumentorganisationer och läkarråd.

SPORT:

Sportrelaterade program.

EDUCATE:

Utbildnings- och kulturinformation.

DRAMA:

Alla typer av radiokonserter och seriell dramer.

CULTURE:

Alla aspekter av nationell eller lokal kultur, inklusive religiösa händelser, filosofi, samhällsvetenskap, språk och teater.

SCIENCE:

Program med naturvetenskap och teknik.

VARIED:

Populära program som frågesporter, underhållningsnyheter, intervjuer, komedi och satir.

POP M:

Program av kommersiella och populära sånger, även musik försäljningsvolymer etc.

ROCK M:

Modern musik komponerad allmänt och spelas av unga musiker.

LÄTT M:

Populärmusik varar oftast mindre än 5 minuter.

LIGHT M:

Klassisk musik, instrumental musik, körer och lätt musik som gynnas av allmän publik.

CLASSICS:

Orkestermusik inklusive stora operor och symfonier, kammarmusik och så vidare.

OTHER M:

Andra musikstilar, inklusive rytm & blues och reggae.

WEATHER:

Väderrapporter och prognoser.

FINANCE:

Finansiella rapporter, kommers och handel.

CHILDREN:

Barnprogram.

SOCIAL:

Sociala frågor.

RELIGION:

Religiösa program.

PHONE IN:

Program där allmänheten uttrycker sina åsikter via telefon.

TRAVEL:

Reserapporter.

LEISURE:

Program avseende fritidsaktiviteter.

JAZZ:

Jazzmusik.

COUNTRY:

Country musik.

NATION M:

Nationell musik.

OLDIES:

Musik från den så kallade guldåldern för populär musik.

FOLK M:

Folkmusik.

DOCUMENT:

Dokumentärer.

TEST:

Sänd när du testar nödsändningsutrustning eller mottagare. Inte avsedd för sökning eller dynamisk växel för konsumentmottagare.

ALARM!

Ett program med meddelanden om olyckor och naturkatastrofer.

Ställa in din DAB-radio

Första gången du lyssnar på DAB-radion, kommer den att skanna DAB-stationer och skapa en lista över stationer.

Enheten kommer att skanna efter sändningstjänster i lokalområdet och lägga de till stationslistan som de hittas.

Lyssna till DAB-radio

1 Tryck på SOURCE-knappen för att välja "DAB".

När skanningsprocessen har avslutats, kommer DLS (Dynamic Label Segment) visas på den andra linjen på skärmen.

2 Välj stationen du vill lyssna på med riktningsknappen >.

Ställa in DAB-skärmen

Du kan ändra vad som visas på den andra linjen på skärmen medan du lyssnar på DAB.

Varje gång du trycker på DISPLAY-knappen, kommer information som visas ändras som det visas på högra bilden.

DLS-meddelande

Dynamic Label Segment (DLS) är en skrollande textetikett som tillhandahålls av radiostationen. Den kan innehålla information om musiktitlar eller detaljer om programmet eller stationen.

Programtyp

Detta är en beskrivning av musiksändningen från radiostationen som Pop, Rock eller Klassisk musik.

Ensemblenamn

Detta är namnet på ensemblen som sänder programmet.

Kanal och frekvens

Detta är stationen och frekvensen av den aktuellt spelade sändningen.

Bithastighet

Detta är bitnivån och ljudläget av sändningen som aktuellt mottas.

Datum och tid

Detta är det aktuella datumet och den aktuella tiden.

Signalstyrka

Använd detta för att kontrollera signalstyrkan på den aktuella stationen.

Använda DAB-radion (fortsättning)

Använda DAB-menyn

I DAB-läget, använd DAB-menyn för att få åtkomst till olika funktioner.

1 I DAB-läget, tryck på fjärrkontrollens MENU-knapp.
2 Använd riktningsknapparna (​/​) för att välja posten i menyn som du önskar och tryck på ENTER-knappen.

Enheten kommer att skanna DAB-band mellan 10A och 13F och lägga till stationer som hittas till stationslistan.

Tryck på ENTER-knappen för att starta skanningen.

Enheten kommer att skanna DAB-band mellan 5A och 13F och lägga till stationer som hittas till stationslistan.

Tryck på ENTER-knappen för att starta skanningen.

Detta alternativ tillåter dig att manuellt ställa in en station och visa signalstyrkan som den ändras. Detta kan vara användbart när du justerar eller placerar antennen för bättre mottagning.

DAB Manual Tune
7A 188.928MHz

Använd riktningsknapparna (​/​) för att välja stationen du önskar, och tryck på ENTER-knappen för att visa signalstyrkan på den stationen.

DAB Manual Tune
====

- Tryck på ENTER-knappen igen för att komma tillbaka till den ordinära skärmen.

MENU ENTER

DRC

Använd detta alternativ för att justera antalet Dynamic Range Controll (DCR) som används för att motta radiosändning. DRC används för att reducera nivån mellan hög och låg ljudvolymen och används ibland som sändningskälla. Pop musik kan ha höga DCR-värden som motsvarar ständigt höga lyssnandenivåer, medan sändning av klassisk musik kan ha ingen DRC, för att tillåta lyssnaren höra hela den dynamiska skalan av källvolymen.

- Du kan välja en av dessa tre DRC-inställningar: off, low, high.

Om inställd till "high", kommer radiosändning DRC att användas. Om inställd till "low", kommer endast hälften av radiosändning DRC-värdet att användas. Om inställd till "off", kommer ingen DRC att användas.

Förinställning av sändningsstationer

Denna enhet kan ha upp till 20 FM-stationer förinställda

Ställa in förinställda stationer manuellt

1 Ställ in stationen som du vill lägga till som en förinställd station.
2 Tryck på PROGRAM-knappen.
3 Använd riktningsknapparna (〈/〉) för att välja den förinställda stationens nummer och tryck på ENTER-knappen.

Välja förinställningar

Använd bläddraknapparna (^^/√) på fjärrkontrollen för att välja förinställda stationer.

NOTERA

- Det finns ingen automatisk förinställningsfunktion.

- Lokal sökning eller fullständig sökning skriver över befintliga förinställningar.

Första stationen hittade med lokal sökning eller fullständig sökning kommer automatiskt att läggas till P01.

- Tomma förinställningar hoppas över och kan inte väljas.

I följande exempel stationer lagras i P01, P05, P06 och P08, medan P02-04 och P07 är tomma.

Förinställningsnummer

DAB P03 MEMO DLS message 1/5

Förinställningsnummer

DAB P03 Classic DLS message 1/5

1 Tryck på MENU-knappen.
2 Använd riktningsknapparna (​/〉) för att välja posten som du vill ställa in och tryck på ENTER-knappen.

Tryck på ►►►-knappen för att gå igenom följande poster.

Tryck på knappen ◀◀◀ för att bläddra bland dessa objekt i omvänd ordning.

3 Använd riktningsknapparna (​/​) för att ändra inställningen och tryck på ENTER-knappen för att bekräfta ändringen.

Den föregående skärmen kommer att visas igen efter bekräftelsen.

- Tryck på MENU-knappen i stället för att avbryta ändringen av inställningen.

Ställa in den automatiska strömbesparingsfunktionen (APS Setting)

- Vid leverans från fabriken är den automatiska strömbesparingsfunktionen inställd på OFF (AV) hos modeller för USA och Kanada och på PÅ hos modeller för Europa.

ON

Om ingångskällan är CD/USB kommer enheten gå över till viloläge, om uppspelningen har stoppats eller pausats i 30 minuter.

OFF

Enheten kommer inte gå över till viloläge automatiskt.

USB Mode

- Detta är inställt på File (filläge) vid leverans som ny från fabriken.

File (filläge)

Välj filer och behandla alla mappar jämställts oberoende på mappens nivå.

Folder (mappläge)

Välj filer och mappar med följande hierarki.

Visningsexempel

Menu < APS Setting >

Visningsexempel

Inställningen av den automatiska strömbesparingsfunktionen visas när enheten är på.

Visningsexempel

TEAC PD-301 APS ON

Visningsexempel

USB Mode < FILE >

CD Auto Start

- Detta är inställt på Stop (OFF) vid leverans som ny från fabriken.

Stop(OFF)

Om du lägger i en CD-skiva, kommer den inte att spelas upp automatiskt.

Playback(ON)

Om du lägger i en CD-skiva och källan är inställd på CD, kommer uppspelningen att starta automatiskt.

Information

Detta visar den aktuella versionen av den inbyggda programvaran.

Visningsexempel

CD Auto Start
< Stop(OFF) >

Visningsexempel

Information
Ver 1.00

Allmänt

Enheten startar inte.

(Lysdioden i Vänteläge/På-knappen ( ⏻/l) lyser inte.)

→ Kontrollera att nätsladden är helt ansluten till vägguttaget. Om utgången kopplas in, kontrollera att knappen är i läge ON.
→Anslut en annan elektrisk apparat till uttaget för att bekräfta att det är strömförsörjande.

Fjärrkontrollen fungerar inte.

→Rikta fjärrkontrollen mot framsidan av enheten från ett avständ av mindre än ca 5 m.
→Fjärrkontrollen kommer inte fungera om det finns ett hinder mellan den och huvudenheten. I detta fall, försök att ändra positionen.
→Om batterierna är slut, byt ut båda med nya.

En TV-apparat eller en annan enhet fungerar felaktigt

→Vissa TV-apparater som kan ta emot signaler från trådlösa fjärrkontroller kan fungera inkorrekt i denna enhets fjärrkontroll. Om detta händer, använd knapparna på huvudenheten.

Inget eller väldigt lite ljud kommer ut.

→Bekräfta anslutningar med förstärkaren.
→Bekräfta anslutningar med högtalare och andra enheter.

Det finns buller.

→Placera enheten så lång borta från teven, mikron och andra enheter som har stark magnetism.

Radio

En station kan inte mottas. Mottagningen är svag.

→Välj en sändningsstation.
→Om mottagningen är dålig, försöka att flytta på antennen.
→Om en teve är nära enheten, stäng av teven.
→USB-flashminnen skall stanna frånkopplade från enheten när radiosignaler tas emot. En ansluten USB-flashminne skulle orsaka buller eller andra problem.

Stereosändning blir till mono.

→Tryck på fjärrkontrollens FM MODE-knappen för att välja stereo.

CD-spelare

Uppspelning är inte möjlig

→Om skivan är upp och ner, sätt in den med etikettsidan uppåt.
→Om skivan är smutsig, torka av den.
→Beroende av kvaliteten av inspelningsförhållandena på skivan, kommer några CD-R/CD-RW-skivor inte kunna spelas upp.
→CD-R/CD-RW-skivor som inte har slutförts, går inte att spela upp.

Ljudet hoppar.

→Vibrationer kan orsaka att ljudet hoppar. Installera denna enhet på en stabil plats.
→Om skivan är smutsig, torka av den.
→Använd inte repiga skivor eller skivor med sprickor.

MP3, WMA, AAC och WAV-filer

Uppspelning är inte möjlig

→Kontrollera filändelsen. Filer identifierad med deras ändelser: ".mp3" för MP3-filer, ".wma" för WMA-filer, ".m4a" för AAC-filer och ".wav" för WAV-filer.
→MP3/WMA/AAC/WAV-filen kan vara skadad.
→Kontrollera filformatet. Denna enhet kan spela upp MP3, WMA, AAC och WAV-filer. Men den kan inte spela upp WAV- och AAC-filer från en CD-skiva (sidan 239).

"NO USB" visas och USB-flashminnet identifieras inte.

→Försök att formatera USB-flashminnet med datorn. Detta skulle skriva över FAT-data och göra möjligt att enheten identifierar dem. (WARNING: formateringen kommer att radera alla filer på USB-flashminnet.)

Namn på låtar, artister och album visas inte.

→Det finns ingen ID3-tagginformation för musikfilen. Använd till exempel en dator för att förbereda MP3/WMA/AAC-filer med rättad ID3-tagginformation. ID3-taggar kan inte användas med WAV-filer.

Visa tecken visas inte korrekt.

→Om filinformationen använder japanska, kinesiska eller andra dubbelbyte tecken är uppspelning möjlig, men namnet kommer inte att visas korrekt.

"Ingen musikfil" visas på skärmen

→ Skivan eller USB-flashminnet innehåller inga ljudfiler som kan spelas upp. Lägg i en skiva eller USB-flashminnet som innehåller uppspelningsbara ljudfiler.

Eftersom denna enhet använder en mikrokontroller kan externt brus och andra störningar orsaka att enheten inte fungerar. Om detta händer, koppla från strömsladden, vänta lite och sedan sätt på strömmen igen för att starta om driften.

Specifikationer

CD-spelare

Uppspelningsmedia....CD-DA, CD-ROM/R/RW*

Endast 12 cm skivor kan användas

Format....ISO 9660 Level 1/2/JOLIET

Maximalt antal filer .... 300 (inklusive mappar)

Maximalt antal mappar 50

*Endast CD-RW-skivor i CD-DA-format stöds

USB

USB-utgångsspänning.... DC 5 V

Ström för USB-strömförsörjning....500 mA max

Uppspelningsbara ljudformat

WAV (enbart USB)

Tillägg.....".wav",".WAV"

Kvantisering bitdjup....16 bitars

Samplingsfrekvens 44,1 kHz, 48 kHz

MP3

Tillägg....".mp3",".MP3"

Bithastighet 32–320 kbps eller VBR

Samplingsfrekvens

Ingång 50 Ω, obalanserad

Max. signalstyrka 0 dBm

Känslighet....-100 dBm typ.

Grannkanaldämpning 38 dB typ.

Analog ljudutgång

Utgångsimpedans....470 Ω eller mindre

Maximal utgångsnivå (1 kHz/full skala, i 10 kΩ) ..... 2.0 Vrms

Frekvensomfång.... 20 Hz – 20 kHz (−3 dB)

S/N-förhållande....113 dB

Distorsion 0,005 % (1 kHz)

Digital ljudutgång

Digital kontakt COAXIAL × 1

Utgångsimpedans....75 Ω

Utnivå.... 0,5 Vpp

Optisk digital kontakt (OPTICAL) × 1

TOS (JEITA RC-5720C)

Samplingsfrekvens

CD, USB 44,1 kHz

Strömförsörjning ..... AC 220–240 V (50 Hz, 60 Hz)

Strömförbrukning 8 W

Yttre mått 215 mm × 61 mm × 232 mm

(B × H × D inklusive utskjutande delar)

Vikt....2,1 kg

Driftstemperatur....+5 °C till +35 °C

Luftfuktighet vid drift .... 5 % till 85 % (ingen kondens)

Förvaringstemperatur ...... -20 °C till +55 °C

Medföljande tillbehör

Nätadapter (GPE015A-120125-D) × 1

Nätsladd för AC-adapter × 1

RCA-ljudkabel × 1

Fjärrkontroll (RC-1323) × 1

Batterier för fjärrkontrollen (AAA) × 2

DAB/FM-antenn × 1

Bruksanvisning (detta dokument) × 1

- Specifikationer och utseende kan ändras utan föregående meddelande.

●Vikt och mått är ungefärlig.

- Illustrationer i denna manual kan skilja sig något från produktionsmodellerna.

WARRANTY/GARANTIE/GARANTÍA/GARANTIE/GARANZIA/GARANTIE/GARANTI

Europe/Europa

För denna produkt gäller det lagliga garantiregleringar av landet där köpet gjordes. Vid fel eller problem kontakta vänligen återförsäljaren, där du köpte produkten.
