BRUKSANVISNING L 1001 Flex

Henvisninger om avskaffing av gammelt apparat (se side 98)!

■ Nettspenningen må stemme overens med spenningsangivelsen på type-skiltet.
■ Trykk spindelstopperen kun när slipeverktøyet står stille.

Støy og vibrasjon

HENVISNING

Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen "Tekniske data".

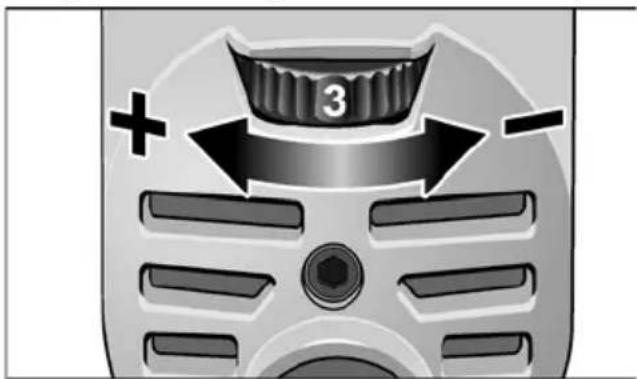

Valg av turtall (kun LE 9-10 125)

Tecken på maskinen 99

Tekniska data 103

Översikt 104

För din säkerhet 99

Buller och vibration 102

Bruksanvisning 103

Underhåll 107

Skrotning och avfallshantering ..... 108

(€-Försäkran om överensstämmelse . 108

Ansvar 108

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara!

Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Skyddsklass II

(fullständigt isolerad)

Skrotningsanvisning för den gamla maskinen (se sida 108)!

För din säkerhet

WARNING!

Läs igenom och beakta:

– föreliggande bruksanvisning,

- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315.915),

- gällande arbetarskyddsbestämmelser. Denna vinkelslipmaskin är konstruerad enligt modern teknik och allmänt erkända säkerhets-tekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Vinkelslipmaskinen får endast användas

- för avsett ändamål,

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna vinkelslipmaskin är avsedd

– för användning inom industri och hantverk,

– för torr slipning och kapning av metall och sten; för kapning är ett speciellt sprängskydd nödvändigt,

– för slipning med tillbehör som anges in denna bruksanvisning eller rekommenderas av tillverkaren och är godkända för en periferihastighet på 80 m/s.

Ej tillåtet är t.ex. kedjefrässkivor och sågblad.

Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget. Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå. Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.

Gemensamma säkerhetsanvisningar för slipning och kapslipning

- Detta elverktyg är avsett för användning som slipmaskin och kap-/slipmaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

• Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborste och polering.
  Ej avsedd användning av elverktyget kan förorsaka faror och personskador.
  ■ Använd aldrig tillbehör som inte är avsett och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.
  ■ Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
  ■ Insatsverktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.
• Insatsverktyg med gänginsats måste passa exakt till slipspindelns gånga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
  ■ Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Kontrollera att elverktyget eller insatsverktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insatsverktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid.
  ■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon.

Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygandefrämmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet.
■ Håll maskinen under arbete endast i de isolerade grepytorna om insatsverktyget kan träffa dolda strömledningar eller den egna nätkabeln. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
- Håll nätkabeln på avständ från roterande insatsverktyg. Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.
- Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan varigenom du kan tappa kontrollen över elverktyget.
- Låt aldrig elverktyget vara igång när det bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.
■ Rengör elverktygets ventilationsspringor regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej elverktyget i närheten av brännbart material. Gnistor kan tända dessa material.

■ Använd aldrig insatsverktyg som kräver flytande kylmedel.

Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och motsvarande säkerhetsanvisningar

Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt.

Därigenom accelererar ett okontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår.

Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning vid det blockerande stället.

Härvid kan slipskivor även brytas.

Ett kast är följden av missbruk eller felaktig användning av elverktyget.

Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp kastkrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll över kastkrafter eller reaktionsmomenter vid uppstarten.

Användaren kan genom lämpliga försiktighetsåtgärder behärska kast- och reaktionskrafterna.

■ Håll alltid händerna på avständ från roterande insatsverktyg.

Insatsverktyget kan vid ett kast röra sig över din hand.

■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett kast.

Kastet trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället.

- Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller kast.

■ Använd inte en kedje- eller en tandad sågklinga. Sådana insatsverktyg förorsakar ofta ett kast eller att man förlorar kontrollen över elverktyget.

Särskilda säkerhetsanvisningar för slipning och kapning

■ Använd uteslutande för denna maskin godkända slipverktyg och det för dessa verktyg avsedda sprängskyddet.

Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.

■ Skålade slipskivor måste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över sprängskyddets plan kan inte smörjas i tillräcklig grad.

- Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet upp-nås, dvs den del av slipkroppen som är vänd mot använd-daren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna.

- Slipverktygen får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en kapskivas sidyta.

Kapskivor är avsedda för arbete med skivans kant. Kraftinverkan från sidan kan bryta dessa slipverktyg.

■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp slipskiva.

Lämpliga flänsar stöder verktygen och minskar därmed risken för slipskivsbrott. Flänsar för kapskivor kan vara olika än flänsar för andra slipskivor.

■ Använd ej nötta slipskivor från större maskiner.
Slipskivor för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Andra särskilda säkerhetsanvisningar för kapning

■ Undvik att blockera kapskivan eller att använda för stort tryck.

Gör ej alltför djupa skär.

En överbelastning av kapskivan höjer påfrestningen och skivans tendens att fastna eller blockera och därmed risken för backslag eller skivbrott.

■ Undvik området framför och bakom der roterande kapskivan.

Om du rör kapskivan i arbetsstycket från dig, kan elverktyget med den roterande skivan vid backslag slungas direkt mot dig.

■ Om kapskivan fastnar eller om du av-bryter arbetet, stäng av elverktyget och håll det stilla tills skivan stannat helt.

Försök aldrig att dra ut en roterande skiva ur arbetsstycket, det kan förorsaka backslag. Undersök och åtgärda orsaken till att skivan fastnat.

■ Starta inte elverktyget igen så länge skivan är kvar i arbetsstycket.

Låt först skivan nå full hastighet innan du försiktigt fortsätter snittet.

Annars kan skivan haka fast, hoppa ut ur arbetsstycket eller förorsaka ett backslag.

■ Stöd plattor eller stora arbetsstycken för att minska risken för backslag genom en fastklämd kapskiva.

Stora arbetsstycken kan böjas av sin egen vikt. Arbetsstycket måste stödas på båda sidorna om och i närheten av kapskivan liksom på kanten.

- Var särskilt försiktig vid s k "ficksnitt" i väggar eller andra icke synbara områden.

Kapskivan kan vid skärning i gas- eller vattenledningar, elektriska ledningar eller andra objekt förorsaka backslag.

Vidare säkerhetsanvisningar

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

■ Spindelspärren får endast tryckas när maskinen står stilla.

Buller och vibration

OBS

Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen "Tekniska data".

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Tekniska data

		L 3709-115 L 3709 -125 L 801		LE 9-10 125 L	10 -10 125 L 1001
Maskintyp Vinkelslipmaskin
Max ∅ slipverktyg	mm 115	125 125 125
Tjocklek slipverktyg	mm 1-6
Fästöppning	mm 22,23
Spindelgänga		M14
Varvtal	rpm 12500		12000	6000-11500	10000
Upptagen effekt	W 750	800 900 1010
Avgiven effekt	W 450	480 530 600
Vikt motsvarande „EPTA-pro-cedure 1/2003“ (utan kabel)	kg 1,9	2,0	2,2
Skyddsklass		II/☐
A-uppmätt bullernivå enligt EN 60745 (se "Buller och vibration"):
Ljudtrycksnivå L_pA	dB(A)	84,6		87	91
Ljudeffektsnivå L_WA	dB(A)	95,6		98	102
Osäkerhet K	db	3
Sammanlagt svängningsvärde enligt EN 60745 (se "Buller och vibration"):
Emissionsvärde a_h vid ytslipning	m/s^2	6,5 6,5		6,6
Emissionsvärde a_h vid kapning	m/s^2	6,3 8,1		6,2
Osäkerhet K	m/s^2	1,5

Översikt

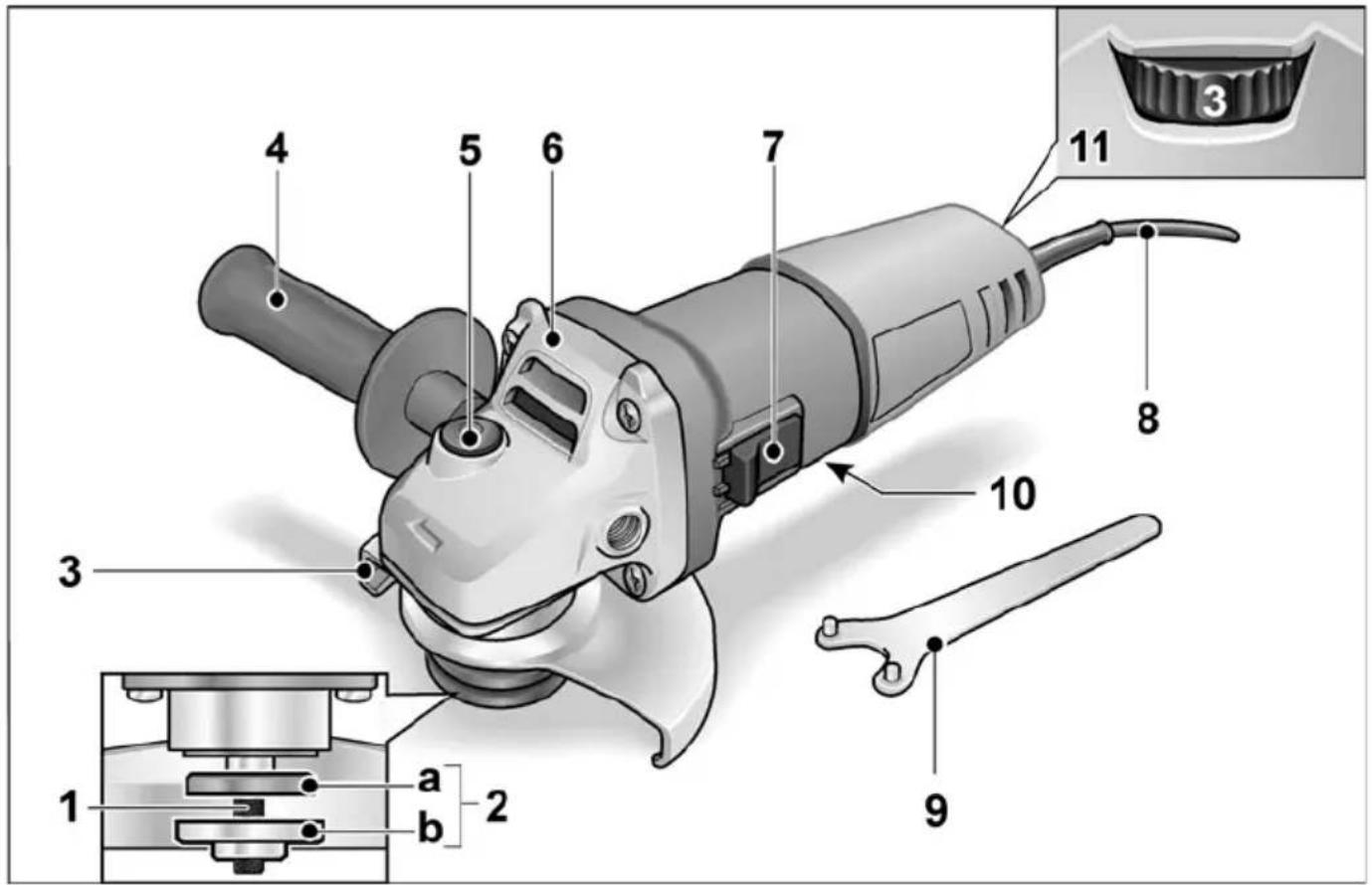

I denna bruksanvisning beskrivs flera olika elverktyg. Framställningen kan i detalj avvika från det köpta elverktyget.

Kan monteras både på vänster och höger sida.

5 Spindellås

För att låsa spindeln vid verktygsbyte.

6 Drevtopp

Med luftöppning och rotationsrikt- ningspil.

7 V i p p k o n t a k t

för till- och frånslagning. Med fast läge för kontinuerlig drift.

8 Nätsladd 4,0 m med stickkontakt

9 Klonyckel

10 Typskylt (visas ej på bilden)

11 Hastighetsinställning (endast LE 9-10 125)

Bruksanvisning

WARNING!

Dra ur nätkontakten före alla åtgärder på vinkelslipmaskinen.

Före start

Packa upp vinkelslipmaskinen och kontrollera om leveransen är komplett och utan transportskador.

Till- och frånkoppling

Kort drift utan spärr:

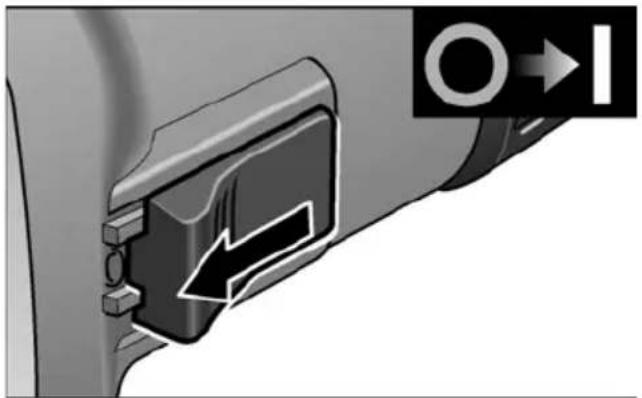

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

- Tillkoppling: För vippkontakten framåt (1.) och tryck på främre ändan tills den snäpper fast (2.).

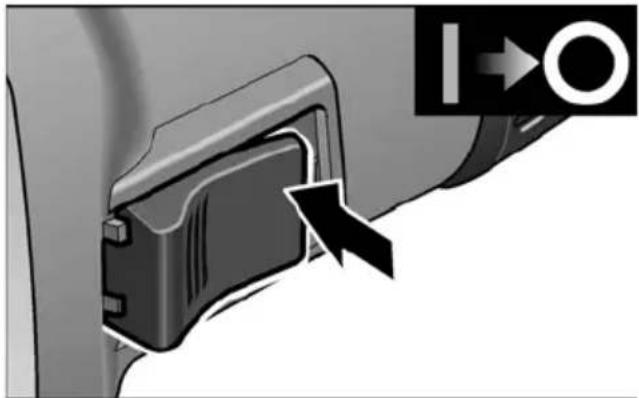

■ Frånkoppling: Tryck på vippkontaktens bakre ända.

OBS

Efter strömavbrott startar den tillkopplade maskinen inte igen.

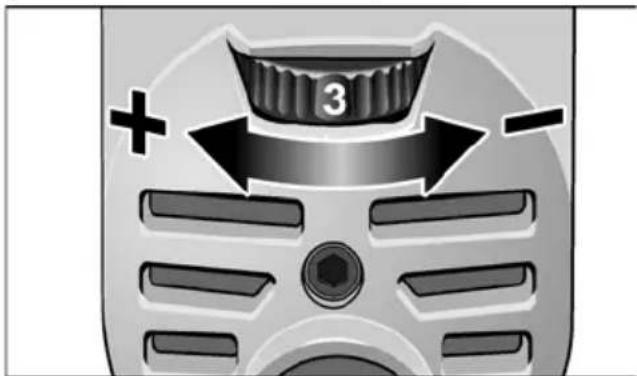

Hastighetsinställning (endast LE 9-10 125)

För inställning av arbetsvarvtal ställ ställratten på önskat värde.

Säkerhetssprängskydd (L 3709-115, L 801, L 3709-125)

WARNING!

Arbeta aldrig utan sprängskydd.

För anpassning till arbetsuppgiften kan säkerhetsskyddshuven (3) ställas in utan verktyg.

För kapning ska ett speciellt sprängskydd användas.

VAR FÖRSIKTIG!

Fara! Använd skyddshandskar.

■ Vrid säkerhetsskyddshuven till önskat läge.

Snabbsprängskydd (LE 9-10 125, L 10-10 125, L 1001)

WARNING!

Grovslipa eller kapa aldrig utan sprängskydd.

■ Dra ut nätkontakten.

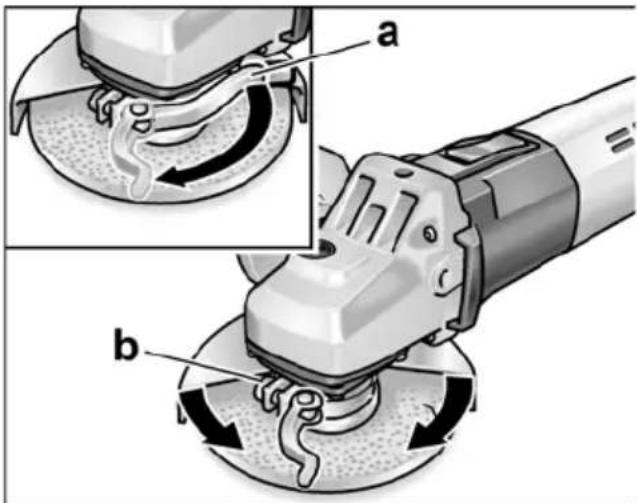

■ Lossa spännspaken (a).
■ Ställ in sprängskyddet.

■ Dra åt skruven (b) så hårt att spännspaken just kan spännas för hand.
■ Dra åt spännspaken igen.
■ För kapning ska ett speciellt snabbspänn-sprängskydd användas.

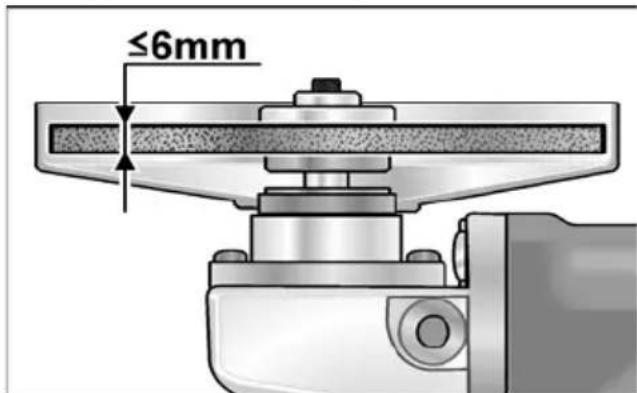

Montera eller byta tillbehör

■ Håll spindellåsningen intryckt (1.).
■ Lossa spännmuttern från spindeln moturs med klonyckeln och ta av den (2.).
■ Lägg i slipskivan riktigt.

≤6mm

■ Skruva fast spännmuttern på spindeln med flänsen riktad uppåt.
■ Håll spindellåsningen intryckt.
■ Dra åt spännmuttern med klonyckeln.
■ Stick nätkontakten i uttaget.
- Koppla till vinkelslipmaskinen med vippkontakten (utan att låta den snäppa fast) och låt maskinen gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Koppla från vinkelslipmaskinen.

Arbetsanvisningar

OBS

Slipverktyget fortsätter att rotera något när maskinen kopplas från.

Grovslipning

WARNING!

Använd aldrig kapskivor för grovslipning.

• En slipvinkel på 20–40° är mest effektiv.
  – Rör vinkelslipmaskinen med lätt tryck fram och tillbaka. Därigenom blir arbetsstycket inte för varmt och inga färgändringar eller spår uppstår.

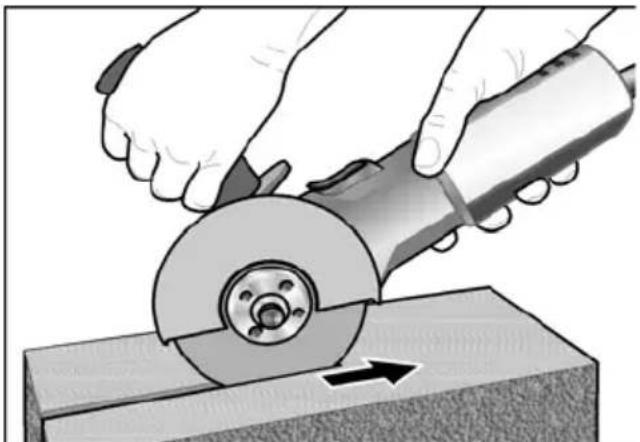

Kapning

WARNING!

För kapning ska ett speciellt sprängskydd användas.

– Tryck inte, håll ej snett, oscillera inte.

– Vinkelslipmaskinen måste alltid arbeta motlöpande. Annars kan maskinen hoppaut ur spåret okontrollerat.
- Anpassa matningshastigheten till materialet, ju hårdare material desto långsammare.

Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Underhåll

WARNING!

Dra ur nätkontakten före alla åtgärder på vinkelslipmaskinen.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på käpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skydds-isoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA).

Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden. Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Vinkelslipmaskinen är utrustad med frånslagningskolborstar.

När kolborstarna slitits till minimigränsen, slås maskinen automatiskt från.

OBS

Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Slå genast från vinkelslipmaskinen vid stark kolgnistbildning.

Lämna in vinkelslipmaskinen till en autoriserad verkstad.

Drev

OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reparation

Reparation får endast utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

För vidare tillbehör, se tillverkarens kataloger.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överensstämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt bestämmelser i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Bolts -1

Eckhard Röhle Manager Research & Development (R & D)

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
