BRUKSANVISNING Royal EVK 1200 EINHELL

1. Allmänna säkerhetsföreskrifter

2. Översikt över konstruktionen (se bild 1)

3. Beskrivning av informationssymbolerna (se bild 2)

4. Andamälsenlig användning

5. Montera samman vertikalskåraren

6. Ställa in vertikalskärningsdjupet

7 Driftstart

1. Information om korrekt vertikalskärning

2. Underhåll och skötsel

3. Byta ut knivvalsen

4. Beserudelsbeställigung

5. Teknisko data

6. Felsökning

7. Reserviziatriate

8. Reservuelista

9. Desenvelsta

10. Reservdeishting

11. EG - förklaring om överensstämmelse

12. Garantibevis

1 2 3 4 5 6 7 8 EVR 2200

4

2

1 6 1 5

Läs igenom nedanstående säkerhetsanvisningar och bruksanvisningen noggrant innan du använder vertikalskäraren.

Förvara alltid bruksanvisningen på ett säkert ställe.

Ta reda på hur manöverdonen fungerar och hur maskinen ska användas på rätt sätt. Om vertikalskåraren används på felaktigt sätt finns det risk för svåra personskador.

Denna elektriska vertikalskärare är endast avsedd för vertikalskärning av gräsmattor.

1. Allmänna säkerhetsföreskrifter

1. Låt aldrig barn eller andra personer som inte har läst igenom bruksanvisningen använda vertikalskäraren. Beakta regionala bestämmelser angäende minsta tillätna ålder för användning av vertikalskärare.
2. Dra alltid ut stickkontakten innan du utför kontroll, underhåll eller reparation.
3. Inom vertikalskärarens arbetsområde är användaren ansvarig för alla personskador samt skador på främmande egendom som har uppstått vid användning av vertikalskäraren.
4. Arbeta endast i tillräckligt bra ljusförhållanden eller sörj för artificiell belysning.
5. Kontrollera alltid om maskinen har skadats på något vis.
6. Övertyga dig om att alla skyddsanordningar har monterats och fungerar på avsett vis.
7. Använd inte maskinen om du är trött.
8. Slå ifrån motorn och dra ut stickkontakten innan du kontrollerar, rengör eller underhåller vertikalskäraren eller ska genomföra andra arbeten på maskinen. Detta gåller även om du har kört emot ett främmande föremål.
9. Kontrollera alltid optiskt före användning att knivvals inte är sliten eller har skadats.
10. Följ anvisningama när du monterar eller demonterar knivvalsen.
11. Kontrollera terrängen i förväg där du ska använda vertikalskäraren och ta bort alla föremäl som kan slungas iväg av maskinen. Ta bort alla främmande föremäl från gräsmattan innan du kör med vertikalskäraren, och var sedan uppmärksam på främmande föremål medan du använder maskinen. Välj förlängningssladdar som passar till maskinens effekt.
12. Bär alltid kraftiga och halkfria skor och långa byxor när du använder vertikalskäraren. Gå

aldrig barfota eller i lätta sandaler.

1. Använd endast vertikalskäraren om utkastningsluckan är stängd eller om en gråsuppsamlare har monterats.
2. Lyft aldrig vertikalskäraren när du startar motorn.
3. För aldrig in händer eller fötter vid eller under roterande delar. Häll dig alltid borta från utkastningsöppningen.
4. Om du använder vertikalskäraren på en slänt, måste du alltid gå i rät vinkel mot lutningen, alltså inte uppför eller nedför slänten.
5. Använd inte vertikalskäraren om lutningen överstiger 15 %.
6. Innan du lyfter vertikalskäraren inför transport, måste du slå ifrån motorn, dra ut stickkontakten och vänta tills knivvalsen har stannat.
7. Se till att inga personer, särskilt barn, eller djur befinner i närheten när du använder vertikalskäraren. Se till att säkerhetsavståndet uppgår till minst 10 meter.
8. Förvara vertikalskäraren i ett torrt utrymme utom räckhåll för bam.
9. Vertikalskärarens elektriska delar får endast repareras av en behörig elektriker.
10. Anslutningsledningarna som används får inte vara lättare än lätta gummikablar H07RN-F enl. DIN 57 282/VDE 0282 och måste ha on minsta ledningsarea på 1,5 mm ^2 . Anslutningen måste vara sköljät. Dra anslutningsledningen genom en dragavlastning och anslut därefter till brytar- och konlaktenhelen. Kontrollera om ledningen har skadats eller äldrats innan du använder den. Använd vertikalskäraren endast med felfria kablar. Om kabeln skadas vid vertikalskärningen, måste du genast dra ut stickkontakten och först därefter se efter vilka skador som har uppstätt.
11. Tippa inte vertikalskäraren när du startar motom, såvida detta inte krävs för den aktuella användningen. I sådana fall får du endast tippa vertikalskäraren så långt som är tvunget nödvändigt, och endast den sida av maskinen som är vänd bort från dig.
12. Se till att alla multrar, bullar och skruvar har dragits åt ordentligt och att maskinen befinner sig i ett säkert arbetsskick.
13. Om ett främmande föremål har träffats, måste du undersöka vertikalskåraren på skador och därefter genomföra erforderliga reparationer innan du startar och använder maskinen på nytt.
14. Utsätt inte vertikalskåraren för regn. Gräsmattan får inte vara våt eller alltför fuktig.
15. Se till att du alltid står stabilt medan du arbetar.
16. Gå alltid i normal hastighet med vertikalskäraren.
17. Var särskilt försiktig när du byter arbetsriktning

på en slänt.

1. Var särskilt försiktig när du svänger runt vertikalskäraren eller när du drar den mot dig.

2. Stäng av vertikalskäraren om du måste lyfta der över andra ytor än gräs, och om du måste flytta den till och från de ytor som ska vertikalskäras.

3. Var försiktig när du startar eller trycker startkontakten och beakta tillverkarens anvisningar. Se till att avständet mellan dina fötter och knivvalsen inte är för kort.

4. Lyft eller bär aldrig vertikalskäraren medan motorn är igång.

5. Innan du lämnar vertikalskäraren måste du slå ifrån motom och dra ut stickkontakten.

6. Låt motorn svalna innan du ställer in maskinen i ett slutet utrymme.

7. Slå ifrån vertikalskäraren och dra ut stickkontakten innan du ställer in eller rengör vertikalskäraren eller kontrollerar om nätkabeln har snotts runt eller skadats.

8. Skarvuttag vid anslutningsdon måste vara av gummi, mjuk PVC eller andra termoplastiska material med samma hållfasthet eller ha överdragits med detta material.

9. Undvik att gå med vertikalskåraren så att förlängningskabeln inte längre kan löpa fritt.

10. Slå ifrån motorn:

- innan du lossar på blockeringar eller åtgärdar tilltäppningar.

- innan du rengör eller kontrollerar maskinen eller utför arbeten på maskinen.

- om du har kört emot ett hinder.

1. Om maskinen börjar vibrera på ett konstigt sätt måste du genast kontrollera orsaken.

2. För att undvika brandfara måste motorn alltid vara fri från gräs, löv och mossa.

3. Av säkerhetsskäl måste du byta ut slitna och skadade delar.

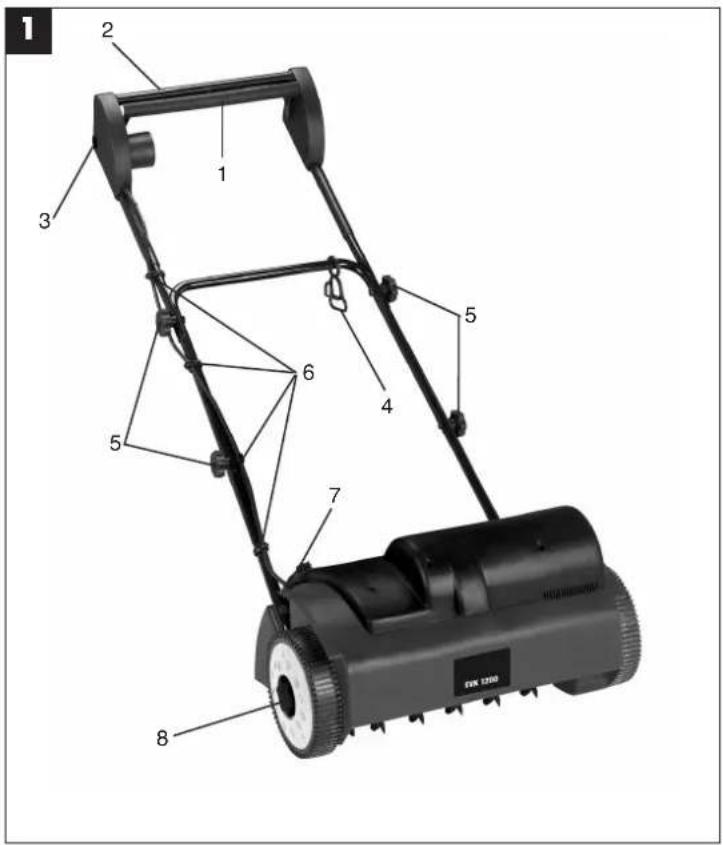

2. Översikt över konstruktionen (se bild 1)

1. Strömbrytarspak

2. Skjutbygel

3. Brytar- och kontaktenhet

4. Kabeldragavlastning

5. Vingmutter

6. Kabelklämma

7. Utkastningslucka

8. Navkapsel med djupinställning för vertikalskärning

3. Kort beskrivning av

informationssymbolerna (se bild 2)

1= Varning!

Läs igenom bruksanvisningen före driftstart.

2= Se till att andra personer (eller djur) inte befinner sig inom farozonen.

3= Bär hörsel- och ögonskydd.

4= Dra ut stickkontaken inför arbeten på knivvalsen. 5= Roterande knivvals

6= För inte in händerna eller fötterna under vertikal- skäraren med den är igång.

7= Håll nätkabeln på avständ från maskinen.

Därmed kan man förhindra att den roterande knivvalsen skadar nätkabeln.

4. Ändamålsenlig användning

Nätanslutning

Vertikalskäraren kan anslutas till ett valfritt nälutlag (med 220/230 växelström).

Tänk dock på att endast jordade stickuttag som är kopplade via en lednings-skyddsbrytare för 16 A är tillåtna. Dessutom bör en jordfelsbrytare på 30 mA vara förhanden!

Använd endast anslutningskablar som inte är skadade. Anslutningskabeln får inte vara hur lång som helst (max. 50 m) eftersom det annars finns risk för att elmolorns effekt reduceras. Maskinens anslutningskabel måste uppvisa en ledningsarea på

3 x 1,5 mm_. Isoleringen på vertikolekörare skörings ofte.

verlikaiskarare skadas of Orsakoma kon bl a vara

- Sprickor pga. av man har kört över ledningen

- Klämställen om kabeln har lagts under dörrar och fönster

- Sprickor pga. åldrad isolering

- Vikningar pga. olämplig montering eller dragning av kabeln

Det kan förekomma att sådana defekta maskinkablar används, trots att skadoma i isoleringen innebär att de är livsfarliga.

Kablar, stickkontakter och anslutningsdosor måste uppfylla nedanstående krav.

Maskinkablar för anslutning av vertikalskärare måste vara försedda med gummlisoleringar.

Maskinkablarna måste åtminstone vara av typ Typ H05RN-F och uppvisa tre ledare. Typbeteckningen måste vara tryckt på maskinkabeln. Köp endast märkta maskinkablar! Stickkontaktema och uttag på

S

maskinkablar måste bestå av gummi och vara sköijtäta. Maskinkablarna får inte vara hur långa som helst. Längre maskinkablar kräver större ledningsarea. Kontrollera regelbundet om maskinkablarna och skarvsladdarna har skadats. Se till att kablarna är strömlösa när du genomför denna kontroll. Linda av hela maskinkabeln. Kontrollera även om maskinkabeln har vikts vid införingsöppningar till stickkontaker och skarvuttag.

Vertikalskåraren är lämplig för privat bruk i hemma- eller koloniträdgårdar.

Sådana vertikalskårare som är avsedda för privata hemma- och koloniträdgårdar definieras som utrustning vars årliga användning i regel inte överstiger 10 timmar och som till övervägande del används till gräsvård, dock ej till allmänna grönytor, parker, sportanläggningar eller till lant- och skogsbruk.

En förutsättning för ändamålsenlig användning av vertikalskäraren är att tillverkarens bruksanvisning beaktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparationsvillkor.

Obs! Eftersom användaren kan utsättas för fara, får vertikalskäraren inte användas som kompostkvarn för sönderskäming av kvistar och grenar från träd och häckar. Dessutom får vertikalskäraren inte användas som motorhacka samt för att plana ut ojämnheter i marken, t ex mullvadshögar.

Av säkerhetsskäl får vertikalskäraren inte användas som drivaggregat för andra arbetsverktyg eller verktygssatser av ollka slag.

5. Montera samman vertikalskäraren

Vertikalskäraren levereras i demonterat skick. Innan vertikalskäraren får användas måste utkastningsluckan och den kompletta skjutbygeln monteras fast. Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du gör rätt när du monterar samman maskinen.

Montera den undre skjutbygeln (se bild 5 a/b och 6 a/b/c)

• Skjut in de vinklade fäströren (bild 5a, pos. A) I hålen upptill på kåpan. Lägg in anti-vibrationsgummi (bild 5a, pos. C) mellan kåpa och fäströr.
• Sätt därefter kabeldragavlastningen på fäströret

(bild 5a, pos. D).

• Skjut därefter in den undre skjutbygeln på fäströret (bild 6a).
• Skruva samman rören med bifogade kullerskruvar och stjärnhandtag.
• Obs! Stjärnhandtagen måste monteras på utsidan (bild 1, pos. 5).
• Därefter kan du skruva fast de båda fäströren (bild 5a, pos. A) på kåpan med bifogade skruvar (bild 5b).
• Tryck till sist in de båda bifogade gummipropparna (bild 5a + 5b, pos. B) i skruvhålen (bild 5a).

Montera den övre skjutbygeln

• Positionera den övre skjutbygeln (bild 7) så att hälen i den övre skjutbygeln stämmer överens med hälen i den undre skiutbygeln.
• Skjut in de bifogade kullerskruvarna genom hålen från insidan (bild 8, pos. C).
• Sätt på de bifogade plaststyrningarna (bild 8, pos. A) med den runda delen mot röret på kullerskruvens gångor.
• Skruva samman båda skjutbyglar med de bifogade stjärnhandtagen (bild 8, pos. B).
• Fäst nätkabeln på skjutbyglarnas utsida med de bifogade kabelklämmoma (bild 10), så att utkastningsluckan kan öppnas och stängas utan svårigheter (bild 1, pos. 7).

Obs!

Kontrollera att utkastningsluckan går lätt att öppna och stänga!

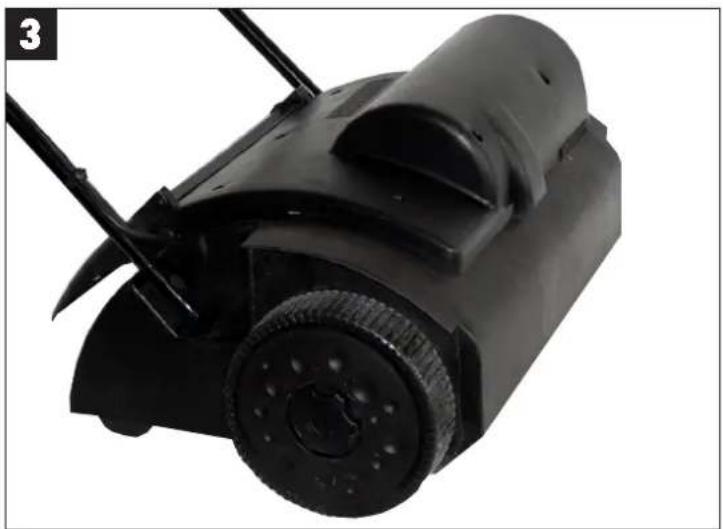

6. Ställa in vertikalskärningsdjupet

Obs! Slå ifrån maskinen, dra ut stickkontakten och låt motom varva ned innan du justerar in vertikalskärningsdjupet.

• Fixera vertikalskärningsdjupet genom att vrida runt navkapseln. Dra ut och vrid runt navkapseln för att ställa in ett av tre olika lägen (bild 4a)
• I mitten av navkapseln står siffrorna "I", "II" och "III".
• Om siffran "II" står nedtill har vertikalskäraren fixerats i mellanläge, dvs. ca 3 mm vertikalskåmingsdjup.
• Mellanläget är detsamma om den andra siffran "II" står nedtill (bild 4b).
• Om siffran "III" står nedtill har vertikalskäraren fixerats i sitt lägsta läge (bild 4c), dvs. ca 7 mm vertikalskärningsdjup.
• Om siffran "I" står nedtill har vertikalskäraren fixerats i sitt högsta läge (bild 4d), dvs. 1 mm över

marken. Ställ in läge "I" om du ska transportera vertikalskäraren.

Obs!

Navkapslarna måste snäppa in helt!

Rekommendation: Välj höjdläge "II" i början. Efter att knivarnas spetsar har slitits ned kan du välja läge "III".

7. Driftstart

Anslut maskinkabeln till brytar- och kontaktenheten (bild 1, pos. 3) och säkra kabeln med dragavlastningen.

Obs! För att förhindra att vertikalskäraren startar oavsiktligt, är brytar- och kontaktenheten utrustad med en tvåpunktsbrytare (bild 9, pos. 1) som måste tryckas in innan strömbrytarspaken (bild 9, pos. 2) kan dras åt. Vertikalskäraren kopplas ifrån om du släpper strömbrytarspaken.

Koppla in och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på maskinen, måste du kontrollera att knivvalsen inte roterar och att maskinkabeln har skills åt från elnåtet.

Varning! Öppna aldrig utkastningsluckan medan motorn kör. Den roterande knivvalsen kan förorsaka personskador.

Fäst alltid utkastningsluckan noggrant.

Luckan fälls tillbaka till stängt läge med en dragfjäder.

Beakta alltid avständet mellan maskinens käpa och dig själv som bestäms av styrstängerna. Var särskilt försiktig när du vertikalskär och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profilerade sulor samt långa byxor. Använd alltid vertikalskäraren i rät vinkel mot lutningen, gå alltså inte uppför eller neoför slänten.

Av säkerhetsskäl får du inte använda

vertikalskäraren på slänter vars lutning överstiger 15 grader.

Var särskilt försiktig när du går baklänges och när du drar vertikalskäraren. Risk för att du snavar!

8. Information om korrekt vertikalskärning

Vi rekommenderar att du kör överlappande banor med vertikalskäraren.

För att du ska få en fin vertikalskärningsbild på

gräsmattan måste du gå i så raka banor som möjligt. Se till att banorna där du har vertikalskurit överlappar varandra med ett par centimeter så att inga remsor

står kvar. Hur ofta du måste använda vertikalskäraren är alltid beroende av hur snabbt gråset växer och hur hård marken år. Håll vertikalskärarons undersida ren och ta alltid bort jord och gräs som har fastnat. Avlagringar gör det svårare att starta maskinen och försämrar vertikalskärningens kvalitet. Använd vertikalskäraren i rät vinkel på sluttningar.

Slå alltid ifrån motorn innan du kontrollerar knivvalsen. Tänk på att knivvalsen fortsätter att rotera ett par sekunder efter att du har slagit ifrån motom. Försök aldrig att stoppa knivvalsen. Om knivvalsen slår emot ett föremål medan du kör med vertikalskäraren, måste du slå ifrån maskinen och vänta till valsen har stannat helt. Kontrollera därefter knivvalsens skick. Byt ut valsen om den har skadats (se 10).

Lägg maskinkabeln i ringar på marken framför stickuttaget. När du använder vertikalskäraren måste du utgå från stickuttaget eller kabeln och se till att maskinkabeln alltid ligger inom det område som du redan har vertikalskurit. I annat fall finns det risk för att du kör över kabeln med vertikalskäraren.

9. Underhåll och skötsel

Maskinon får endast underhållas och rengöras samt skyödsanordningarna demonteras om motom står stilla och nätkabelns stickkontakt har dragits ut. Om knivvalsen har silitis ned eller skadats ska den bylas ut av en behörig fackman (se adress i garanti-beviset). Rengör inte vertikalskäraren under rinnande vatten, särkilt unter högtryck. Se till att alla fästdion (skruvar, multrar osv) alltid är fast åtdragna så att du kan använda vertikalskäraren utan risk för skador. Förvara din vertikalskärare i ett tornt utrymme. För att garanfera lång livslängd ska alla skruvdelar samt hjul och axlar rengöras och därefter oljas in. Om du vårdar din vertikalskärare i regelbundna intervaller förbättras inte endast utrustningens livslängd och prestanda, utan det blir dessutom lättare att vertikalskära gräsmattorna och resultatet blir bättre. Rengör om möjligt vertikalskäraren endast med en borste eller en trasa. Använd inga lösningsmedel för att la bort smutsen.

Kontrollera vertikalskärarens allmänna skick vid säsongens slut och ta bort alla rester som har fastnat.

Kontrollera tvunget vertikalskärarens skick innan du tar den i drift första gången efter vinteruppehället. Kontakta vår kundtjänst (so adress i garantibeviset) om din vertikalskärare måste repareras.

S

10. Byta ut knivvalsen

Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut knivvalsen. (se adress i

garantibeviset)

Obs! Bär arbetshandskar!

Använd endast en original-knivvals (se punkt 11

Reservdelsbeställning) eftersom det annars finns risk

för att vissa funktioner inte fungerar och att

säkerheten inte kan garanteras.

34.055.53 beskriys i bruksanvisningen för

EMW 33.

11. Reservdelsbeställning

- Ange föliande uppgifter när du beställer

reservdelar:

● Maskintyp = EVK 1200

● Maskinens art.-nr. = 34.204.20

● Maskinens I.-nr. = 01012

● Reservdelsnumret för reservdelen

TNätspänning 230 V \~ 50 Hz

Upptagen effekt: 1200 W

ITvåhands-säkerhetsbrytare med brytaroch

kontaktenhet

Arbetsbredd: 33

Antal knivar: 20 stuks

Djupinställning: a 3 livelli

Ljudtrycksnivå LPA: 74,2 dB (A)

Ljudeffektnivå LWA LWA: 97 dB (A)

Vibration vid stången 5,6 m/s

cm

13. Felsökning

Störning Möjliga orsaker Åtgärder
Motorn startar oj a) Ingen strom i stickkontakton a) Kontrollera kabeln ochb) Kabel defekt b) kontrollerac) Brytar- och kontaktenhet defekt d) av kundtjänstverkstadd) Anslutningarna vid motorn eller d) av kundtjänstverkstad kondensatorn har lossnate) Maskinens kåpa är tilltäppt e) Ändrea ev. på djupinställningenRengör kåpan så attknivvalsen löper fritt	säkringen
Motorns prestanda avtar a) För hård mark a) Korrigera vertikalskärningsb) Maskinens kåpa är tilltäppt b) Rengör kåpanc) Knivarna är starkt nedslitna c) Bytut knivvalsen	djupet
Vertikalskärmingens resultatår dåligt	a) Knivarna är nedslitna a) Byt ut knivvalsenb) Felaktig vertikalskärningsdjup	b) Korrigera vertikalskärningsdjupet

Förbehåll för tekniska förändringar

Garantitiden omfattar >et 2 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstätt på grund av nyttjandet.
