BRUKSANVISNING Mirage Swift II ResMed

Tack för att du har valt ResMeds Mirage Swift II Nasal Pillows System. Systemet är lätt, smidigt och tyst och är avsett att ge minimal beröring med ansiktet - en garanti för behaglig behandling. Denna guide ger alla de upplysningar du behöver för att använda systemet på rätt sätt.

Avsedd användning

Mirage Swift II är avsedd för patienter (>30 kg) som har ordinerats övertrycks- eller bilevelbehandling i hemmet, på sjukhus eller kliniker. Masken är avsedd för flergångsbruk och kan användas mellan olika patienter.

Obs! Mirage Swift II kan inte användas med ResMed AutoSet CS™ 2 och VPAP™ Adapt SV utrustningar.

Medicinisk information

Obs! Mirage Swift II innehåller inte latex, PVC eller DEHP (dietylhexylftalat). Om du har NÅGON reaktion mot en del i systemet, bör du avbryta användningen och rådgöra med din sömnterapeut.

Varningar & säkerhetsföreskrifter

• Detta system bör endast användas med flödesgeneratorer (CPAP- eller bilevelsystem) som rekommenderas av din läkare eller andningsterapeut. Systemet får endast användas när flödesgeneratorn är påkopplad och fungerar ordentligt. Ventilöppningarna får aldrig blockeras.
  Förklaring: Flödesgeneratorer är avsedda att användas med speciella anslutningar vars kopplingsdon är försedda med ventilöppningar (öppningarna finns i maskramen, – se A på illustrationsbladet) eller separata utandningsventiler som möjliggör ett kontinuerligt utflöde av luft. När flödesgeneratorn är påkopplad och fungerar ordentligt, kommer ny luft från flödesgeneratorn att driva bort utandad luft genom den anslutna utandningsporten. När flödesgeneratorn däremot inte är i arbete (t.ex. vid ett strömavbrott) kommer en otillräcklig mängd ny luft att tillföras via systemet och utandad luft kan komma att andas in på nytt. Om detta inträffar, bör du omedelbart ta bort Mirage Swift II.

• Utloppsventilflödet är lägre vid lägre systemtryck (du finner ett tryck-/flödesdiagram för mer information i avsnittet "Tekniska specifikationer"). Om systemtrycket är allför lågt under utandningen, kan utloppsventilflödet eventuellt vara otillräckligt för att driva bort all utandad luft från lufttillförselslangen före nästa inandningsstart.

• Använd inte Mirage Swift II om du ofta blir irriterad i näsan. Rådgör i sådana fall med din läkare.

• Mirage Swift II måste rengöras och desinfekteras/steriliseras om masken används mellan olika patienter. Se avsnittet "Hantering av masken mellan olika patienter" för mer information.
• Om syrgas används med flödesgeneratorn, måste syrgasflödet stängas av när flödesgeneratorn inte är i gång.
  Förklaring: Om syrgasflödet fortsätter när flödesgeneratorn inte är i drift, kan den syrgas som levereras in i luftslangen byggas upp inne i flödesgeneratorn vilket kan utgöra en brandrisk. Denna varning gäller för de flesta flödesgeneratorer.
• Rökning får inte förekomma under syrgastillförseln.
• Användning av mask kan orsaka ömhet i tänder, tandkött eller käkar eller förvärra redan befintliga tandproblem. Kontakta läkare eller tandläkare om symptom uppstår.

Obs! Vid en fast flödeshastighet av tilläggssyre kommer den inandade syrgaskoncentrationen att variera beroende på tryckinställningarna, patientens andningsmönster, eventuella anslutningar så väl som graden av läckage.

Delar i Mirage Swift II

Obs! Se bruksanvisningen för din flödesgenerator för mer information om inställningar och drift.

1 Sätt hättan på huvudet. Placera näskuddarna under näsan. Se till den övre remmen förs över hjässan och att ResMed logotypen på kuddhållaren pekar utåt och bort från ansiktet (B-1).
2 För in näskuddarna i näsborrarna. Strama försiktigt åt hättans remmar, först de bakre remmarna (B-2a) och sedan de övre remmarna (B-2b). Justera de bakre och de övre remmarna växelvis till hättans paneler vilar mellan öga och öra. Näskuddehållaren bör sitta bekvämt ovanför överläppen.
3 Justera näskuddarnas vinkel genom att rotera kuddmonteringen framåt eller bakåt tills kuddarna sitter bekvämt inne i näsborrarna (B-3).
4 Slanghållare (valfri)
Använd slanghållaren om du föredrar att monteringen för den korta slangen sätts fast på hättan i en uppåtriktad position (B-4).
5 Monteringen för den korta slangen kan sättas fast på fyra olika sätt (B-5).
Obs! Den korta slangen och locket kan sättas fast på endera sida av

kuddhållaren. Se avsnitten "Ta isär Mirage Swift II för rengöring" och "Montera Mirage Swift II" för anvisningar om hur du tar bort och sätter fast monteringen för den korta slangen och locket.

6 Koppla huvudluftslangens ena ända till flödesgeneratorn och den andra ändan till svängtappen. Sätt på flödesgeneratorn.

Obs!

• Flödesgeneratoms maskinställningar: Välj "Swift" som maskinställning om den inställningen erbjuds. I annat fall väljer du "Mirage" som maskoption när du använder Mirage Swift II med de flödesgeneratorer från ResMed som har olika maskinställningsoptioner.
• SmartStop: SmartStop fungerar eventuellt inte effektivt när man använder Mirage Swift II med vissa ResMed flödesgeneratorer med SmartStop-funktion. Detta är speciellt betydelsefullt när man använder små kuddhållare.

Om du tycker att det läcker ut luft, kan du justera om vinkeln på näskuddarna för att få en bättre försegling. Du kanske kommer att behöva justera om remmarna på hättan. Dra inte åt remmarna alltför stramt.

Om du inte kan få bukt med läckorna kanske du borde prova en kuddhållare i en annan storlek.

7 För att du ska få en stadig och god passform bör du ta god tid på dig för att justera:

• remmarna på hättan
  •kuddmonteringens vinkel
  •den korta luftslangens position.

Ta bort Mirage Swift II

För att ta bort Mirage Swift II drar du bort kuddmonteringen från näsan. Lyft sedan bort hättan från huvudet. Du behöver inte lossa på remmarna på hättan.

Ta isär Mirage Swift II för rengöring

Se C på illustrationsbladet.

Koppla bort flödesgenerators luftslang innan du tar isär delarna i Mirage Swift II. Gör så här: håll fast svängtappen och dra bort den från flödesgeneratorslangen.

SE UPP!

Dra inte i den korta slangen eller i flödesgeneratorslangen eftersom de lätt kan skadas.

• Följ steg 1-3 för anvisningar om hur du tar isär Mirage Swift II för daglig rengöring.
• Följ steg 1-5 för anvisningar om hur du tar isär Mirage Swift II för den rengöring som bör utföras varje vecka.

1 Ta bort monteringen för den korta slangen genom att ta tag i maskbågen och dra bort den från förseglingsringen (C-1).

Obs! Du kan inte ta isär monteringen för den korta slangen.

2 Ta bort locket från förseglingsringen (C-2).
3 Ta bort ringen på hättan från kuddmonteringen. Dra helt enkelt bort ringarna på hättan från ramens ändar (C-3).
4 Ta isär kuddmonteringen genom att skjuta bort klämman (C-4a) och dra sedan bort kuddhållaren från ramen (C-4b).

Obs! Håll klämman i ena änden, inte i mitten, när du skjuter bort den.

5 Du behöver inte ta bort förseglingsringarna från hättan (C-5).

Rengöra Mirage Swift II i hemmet

Obs!

• Tvätta händerna innan du rengör masken.
• Tvätta hättan före första användningen eftersom färgen kan fälla. Det är viktigt att du alltid tvättar hättan för hand.
• Du kan tvätta hättan utan att ta isär den.

Varje dag

Handtvätta kuddmonteringen, monteringen för den korta slangen och locket i varmt (c:a 30°C) tvålvatten i en minut. Använd ren tvål. Skölj delarna ordentligt i dricksvatten och låt dem lufttorka men utsätt dem inte för direkt solljus och hetta.

Obs! Se till att ventilöppningarna inte är blockerade. Använd en mjuk borste för att rengöra ventilen.

Varje vecka

Handtvätta hättan, slanghållaren och alla delarna i varmt (c:a 30°C) tvålvatten Använd ren tvål. Skölj delarna ordentligt och låt dem lufttorka men utsätt dem inte för direkt solljus.

SE UPP!

• Använd inte lösningar som innehåller blekmedel, klor, alkohol eller aromatiska ämnen, fuktighetsbevarande eller bakteriedödande medel eller parfymerade oljor för att rengöra någon del i systemet eller luftslangen. Sådana lösningar kan vara skadliga och förkorta produktens livslängd.
• Utsätt inga delar av systemet eller slangen för direkt solljus eller hetta eftersom detta kan ha skadlig inverkan.
• Om du kan se några uppenbara defekter (sprickor, krakelering, revor osv.) bör den defekta delen kasseras och bytas ut.

Hantering av masken mellan olika patienter

Masken måste rengöras och kontrolleras innan den återanvänds av en ny patient.

Anvisningar om rengöring, desinfektion och sterilisering finns på ResMeds webbplats, www.resmed.com/masks/sterilization.

Var god kontakta din ResMed representant om du inte har tillgång till internet.

Montera Mirage Swift II

SE UPP!

Delar i Mirage Swift II kuddmontering (kuddhållare, ram och klämma – se A på illustrationsbladet) kan inte användas med delar i Mirage Swift. Om man kombinerar delar från de två systemen riskerar man återinandning av redan utandad luft.

Se D på illustrationsbladet.

1 Se till att båda förseglingsringarna sitter rätt inpassade i ringarna på hättan (D-1).

2 För att färdigställa kuddmonteringen:

a Vira kuddhållaren runt ramen. Sätt sedan in kuddkanterna i skåran på ramen (D-2a).
b Skjut över klämman på ramen så att den kan hålla kuddhållaren på plats (D-2b).

Obs! Om du har svårigheter med att skjuta över klämman bör du se till att kanten på kuddhållaren verkligen sitter inne i skåran på ramen.

3 Sätt fast kuddhållaren vid ringen på hättan genom att skjuta in ringarna på hättan i ramens ändar med fast hand (D-3). När du sätter fast kuddmonteringen måste du se till att:

• hättans paneler är utåtriktade
  -att näskuddarna är uppåtriktade
• att ResMed logotypen pekar utåt och bort från hättan.

Se till att du har satt fast kuddmonteringen ordentligt på hättan innan du går vidare till nästa steg.

4 Sätt fast monteringen för den korta slangen på den sida av kuddmonteringen som du föredrar. Gör så här: skjut in bågen i förseglingsringen tills den klickar in sig på rätt plats (D-4).

5 Sätt in locket i den andra förseglingsringen tills det klickar in sig på rätt plats (D-5).

6 Det färdigmonterade systemet bör se ut så här (D-6). Se till att ResMed logotypen på kuddhållaren pekar utåt och bort från hättan.

Övrig information

Sätta ihop hättan

Se E på illustrationsbladet.

Om hättan tas isär, består den av fyra delar:

A: Vänster rem; B: Höger rem; C: Spänne på baksidan; D: Spänne på hjässan.

1 Placera de fyra delarna som visas på bilden (E-1). Panelerna måste vara uppåtvända.

Obs! Innan du trär remmarna måste du se till att spännena sitter enligt (E-2) och (E-3).

2 Trä de bakre remmarna genom spännet på baksidan (del C) enligt (E-2a) och (E-2b).

3 Trä de övre remmarna genom spännet uppe på hjässan (del D) enligt (E-3a) och (E-3b).

Mirage Swift II Nasal Pillows System innehåller inga farliga ämnen och kan kasseras tillsammans med vanligt hushållsavfall.

Tekniska specifikationer

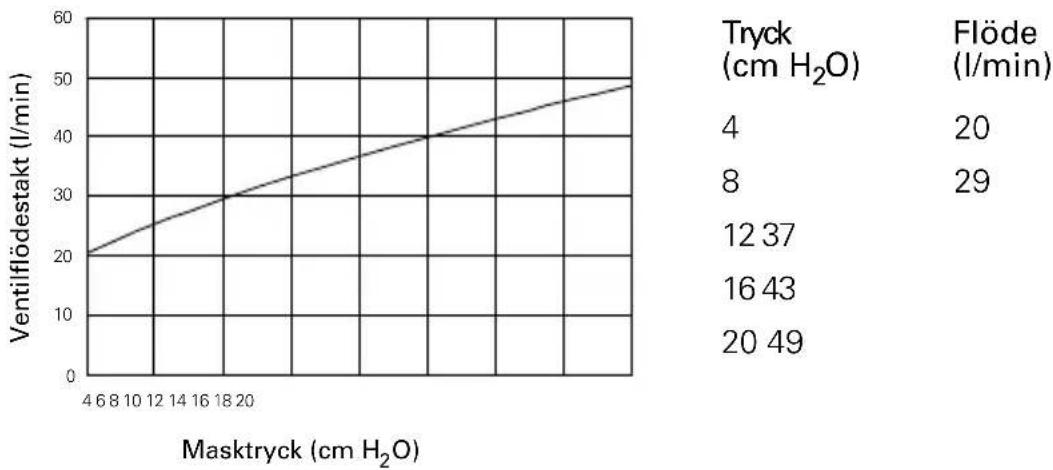

Tryck-/flödesdiagram

Obs! Till följd av tillverkningsvariationer kan ventilflödet skilja sig något från de värden som anges i tabellen.

Information om dead space

Dead space är den tomma volymen i kuddhållaren och monteringen för den korta slangen upp till svängtappen.

Dead space i Mirage Swift II för alla kuddhållarstorlekar är 91 ml.

Standarder

CE märkning enligt EG direktiv 93/42/EEC, klass II a.

EN ISO 14971, ISO 5356-1, ISO 10993-1 och EN ISO 17510-2.

Behandlingstryck

4 till 20 cm H₂O

Motständ

Uppmätt tryckfall (genomsnitt för tre kuddhållarstorlekar)

vid 50 l/min: 0,4 cm H₂O

vid 100 l/min: 1,6 cm H₂O

Symboler

System och förpackning

Se upp! Läs medföljande dokumentation

Partinummer

Delnummer

Tillverkare

Auktoriserad europeisk representant

Guide för användaren

Anger varning eller säkerhetsföreskrift och gör användaren uppmärksam på möjlig personskada eller förklarar speciella åtgärder för säker och effektiv användning av utrustningen.

Beställningsinformation

Artikelnr. Del

System

60513 Mirage Swift II Nasal Pillow System - EUR

60514 Mirage Swift II Nasal Pillow System - ANZ

60515 Mirage Swift II Nasal Pillow System - AP

60516 Mirage Swift II Nasal Pillow System - UK

60518 Mirage Swift II Nasal Pillow System - FRA

Utbytesdelar

60541 Kuddhållare, Small (1 st.)

60542 Kuddhållare, Medium (1 st.)

60543 Kuddhållare, Large (1 st.)

60523 Spänne för hättan (4 st.)

60524 Förseglingsring (10 st.)

60525 Lock (1 st.)

60526 Hätta (1 st.)

60536 Ram med klämma och lock (1 st.)

60528 Montering för kort slang (1 st.)

60529 Montering för kort slang (10 st.)

Artikelnr. Del

60530 Slanghållare (3 st.)

60545 Mirage Swift II väska (1 st.)

60537 Ramsystem med kuddhållare (utan hätta), Small

60538 Ramsystem med kuddhållare (utan hätta), Medium

60539 Ramsystem med kuddhållare (utan hätta), Large

60540 Klämma (1 st.)

Tillbehör

61121 Distal tryckport (1 st.)

61124 Distal tryckport (10 st.)

Begränsad garanti

ResMed garanterar att ditt ResMed system, inkl. ingående komponenter – ram, kuddmontering, hätta, slang och andra tillbehör ("Produkten") – skall vara felfri med avseende på material och utförande under en period på nittio (90) dagar från det datum då den första kunden inköpte produkten.

Se Garantin för ytterligare information.

Obs! Översättningar baseras på den engelska versionen av denna guide. Vissa mindre variationer kan eventuellt förekomma till följd av de desinfektions-/steriliseringsmetoder som gäller i vissa länder. ResMed har granskat dessa ändringar och alla de tillvägagångssätt som anges här har godkänts.
