BRUKSANVISNING FX-MHP126 Fuxtec

103. Säkerhetsinstruktioner för hantering och underhåll av maskinen ........................................ 179

Din nya apparat har utvecklats och konstruerats för att uppfylla FUXTEC:s höga krav, t.ex. när det gäller användarvänlighet och säkerhet. Rätt behandlad kommer denna apparat att tjäna dig väl under många år framöver. VARNING: För att minska risken för personskador måste användaren läsa och förstå denna bruksanvisning innan apparaten används.

Vi strävar ständigt efter att förbättra våra produkter. Tekniska data och illustrationer kan därför komma att ändras!

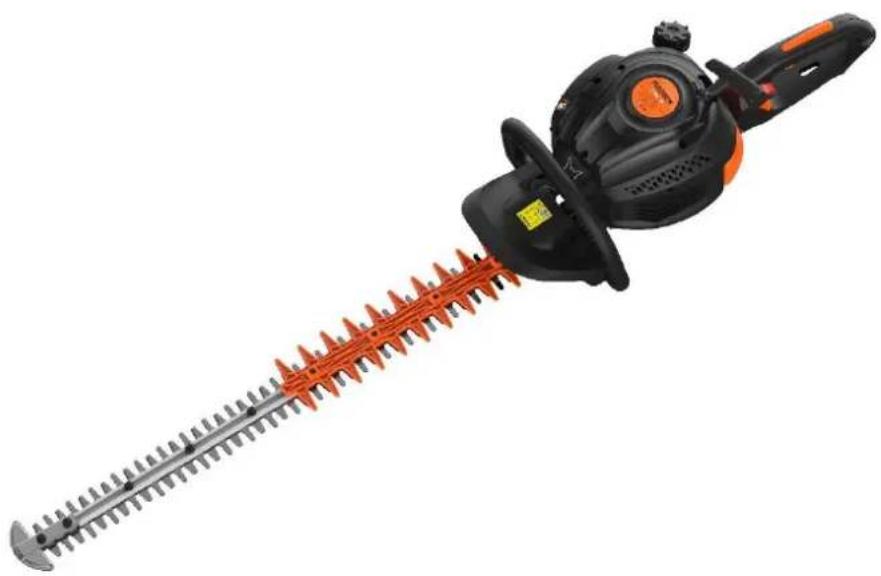

Beteckning Bensindriven häcksax Typ FX-MHP126 Typ av motor 1E34F-G1 Förskjutning 25,4 cm

Tomgångshastighet 3000±200 min

Ljudtrycksnivå L vid operatörsstationen enligt EN ISO 10517 87,6 dB (A) (K=2dB)

Ljudeffektnivå uppmätt L enligt ISO 10517 107,4 dB(A) (K=3dB)

Garanterad ljudeffektnivå L (2000/14/EG) 109 dB(A) Torrvikt (utan bränsle) 6,3 kg Bränsletankens kapacitet (L) 450 ml Bränsleförbrukning (kg/h) (i enlighet med ISO 8893) 0,39 kg/h Kapningslängd 800 mm Max. Skärande tjocklek 28 mm Bensin/oljeblandning 40:1 Vibrationer på det främre handtaget 3,225m/s2, K=1,5 m/s2 Vibrationer vid det bakre handtaget 4,128m/s2, K=1,5 m/s2 Max. varvtal Motorvarvtal 10000 min-1 Tändstift L8RTF/NHSPManual_FX-MHP126_Int24_rev7

100. Symboler och säkerhetsanvisningar på maskinen

Varningar för bensindrivna häcksaxar

Använd ALLTID handskar （skarp kant!）.

Denna bruksanvisning innehåller varningar som är märkta med symboler. Dessa hänvisar till särskilt kritiska riskpunkter. För att undvika allvarliga personskador måste du läsa och följa de relevanta säkerhetsanvisningarna. !VARNING Denna symbol anger instruktioner som måste följas för att undvika olyckor som kan leda till allvarliga skador eller dödsfall. VIKTIGT Denna symbol anger anvisningar som måste följas för att undvika fel, driftstörningar eller skador på apparaten. NOT Den här symbolen visar tips och anvisningar som kan vara till hjälp när du använder apparaten.Manual_FX-MHP126_Int24_rev7

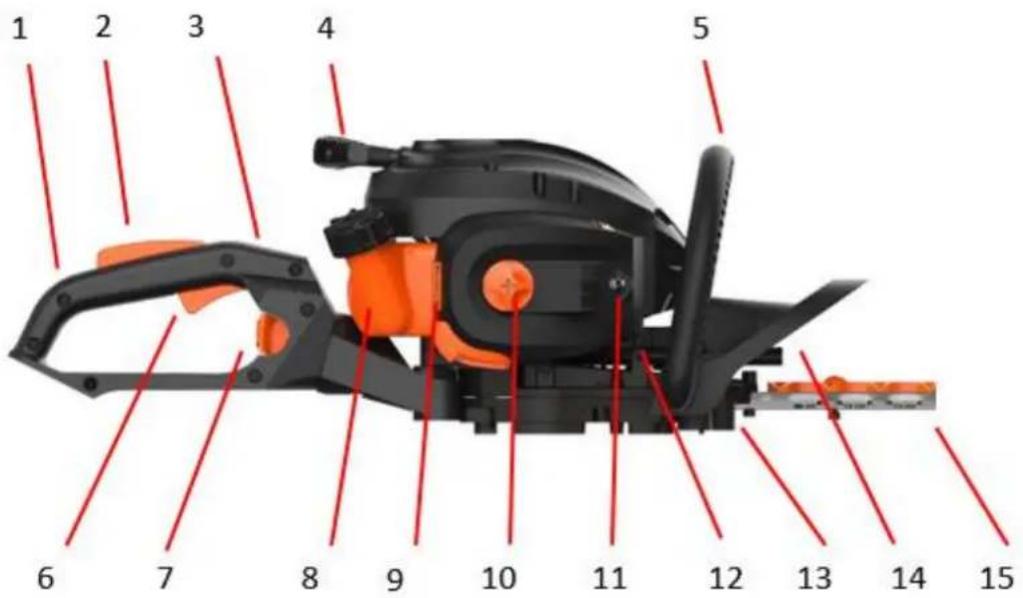

101. Översikt över komponenterna

49. Trådlös startmotor

51. Spak för gasreglage

52. Utlösning av handtag

102. Avsedd användning / icke avsedd användning

Den bensindrivna häcksaxen är endast avsedd för klippning av häckar eller buskar. Den maximala grendiametern på häcken får inte överstiga 28 mm. Till avsedd användning hör också att läsa och följa bruksanvisningen före varje användningstillfälle. Kontrollera häcksaxen före och under användningen med avseende på mekaniska skador. Kontakta Fuxtec om reparationsarbeten krävs. Endast originalreservdelar som godkänts av tillverkaren får användas. Häcksaxen får endast användas på öppna trädgårdsytor. Om reservdelar som inte är godkända eller originaldelar används är det användaren och inte tillverkaren som är ansvarig för eventuella skador på egendom eller personer. All annan användning än den som beskrivs ovan utgör felaktig användning. Kvarvarande risker Även om verktyget används på rätt sätt finns det alltid en viss kvarstående risk som inte kan uteslutas. Följande potentiella faror kan härledas från verktygets typ och konstruktion: -Kontakt med det oskyddade skärbladet (skärsår). -Sträck dig in i den löpande häcksaxen (skärskador). - Oförutsedd, plötslig rörelse av det material som ska skäras (skärskador). -Utskjutning av defekta skjuvtänder. -Utmatning av delar av det material som ska skäras. -Hörselskada om föreskrivet hörselskydd inte används. -Inandning av partiklar från skärmaterial, avgaser från förbränningsmotorn. -kontakt med bensin på huden. -Brännskador på grund av kontakt med heta ytor. Varning: Det faktiska vibrationsemissionsvärdet vid användning av maskinen kan avvika från det som anges i bruksanvisningen eller av tillverkaren. Detta kan orsakas av följande påverkande faktorer, som bör beaktas före och under användningen:

-Används maskinen på rätt sätt? -Är typen av kapning av materialet eller hur det bearbetas korrekt? -Är maskinen i gott skick? -Skärverktygets skärpa eller rätt skärverktyg? -Är handtagen ordentligt fastsatta på maskinens stomme? Om du känner en obehaglig känsla eller får missfärgningar på händerna när du använder maskinen ska du omedelbart avbryta arbetet. Ta tillräckliga pauser från arbetet. Om du inte tar tillräckliga pauser kan det leda till hand-arm-vibrationssyndrom (vitfingersjukdom).Manual_FX-MHP126_Int24_rev7

Belastningsgraden ska bedömas i förhållande till arbetet eller användningen av maskinen och lämpliga pauser ska tas. På så sätt kan belastningsgraden minskas avsevärt under hela arbetstiden. Minimera risken för att utsättas för vibrationer. Underhåll maskinen i enlighet med anvisningarna i bruksanvisningen. Undvik att använda maskinen vid temperaturer på 10°C eller lägre. Gör en arbetsplan så att vibrationsbelastningen kan begränsas. En viss mängd buller från denna apparat är oundviklig. Skjut upp bullrande arbeten till tillåtna och angivna tider. Vid behov ska du följa viloperioderna och begränsa arbetstiden till vad som är absolut nödvändigt. Använd lämpliga hörselskydd för att skydda dig själv och andra personer i närheten. Nationella bestämmelser kan begränsa användningen av denna apparat.Manual_FX-MHP126_Int24_rev7

103. Säkerhetsinstruktioner för hantering och underhåll av maskinen

a. Läs noga igenom denna bruksanvisning tills du är helt förtrogen med den och följ alltid alla säkerhets- och bruksanvisningar. b. Följ alltid säkerhetsanvisningarna. Häcksaxen får endast användas för trimning av häckar eller små buskar. Det är förbjudet att klippa andra material. c. Använd aldrig enheten när du är påverkad av alkohol, trött eller har sömnbrist, när du är dåsig som en bieffekt av medicinering eller när ditt omdöme och din förmåga att använda enheten på ett korrekt och säkert sätt kan vara nedsatt på något annat sätt. d. Kör aldrig motorn i slutna rum eller byggnader. Avgaserna innehåller farlig kolmonoxid. e. Använd aldrig enheten under följande förhållanden:

1. på hala golv eller när det inte finns något fast grepp.

2. på natten, i tät dimma och när synfältet kan vara begränsat och en tydlig överblick över

arbetsområdet saknas.

3. vid kraftiga regn, åskväder, stormar och alla väderförhållanden som kan äventyra en säker

användning av apparaten. f. Vid första användningen av apparaten är det viktigt att användaren instrueras av erfarna specialister. g. När du lägger upp arbetsschemat ska du avsätta tillräckligt med tid för pauser. Apparaten bör användas i högst 30-40 minuter åt gången, varefter en paus på 10-20 minuter bör tas innan arbetet fortsätter. Den totala arbetstiden bör inte överstiga 2 timmar under en dag. h.Ha alltid bruksanvisningen till hands så att du snabbt kan slå upp i den om du har några frågor.

i. Denna apparat får endast säljas, lånas ut eller på annat sätt överlåtas tillsammans med

bruksanvisningen. j. Barn och andra personer som inte helt kan förstå instruktionerna i denna bruksanvisning får inte använda denna apparat.

HANTERING AV BRÄNSLET

a. Apparatens motor drivs med en bränsleblandning som innehåller mycket lättantändlig bensin. Bränsledunkar får inte förvaras på platser med varmvattenbehållare, nära spisar, öppen eld, elektriska gnistor eller svetsgnistor eller nära andra värmekällor eller eldstäder som kan leda till att bränslet antänds. Påfyllning av bränsletanken är också förbjuden på dessa platser. b. Rök inte när du arbetar med apparaten och när du fyller på bränsletanken. c. Stäng av motorn och låt den svalna innan du fyller på bränsletanken. Se till att det inte finns några gnistor eller öppen eld i närheten innan du tankar. d. Vid tankning, torka noggrant upp eventuellt utspillt bränsle med en torr trasa. e. Efter tankning, skruva fast tanklocket ordentligt och flytta apparaten ca 3 m från tankstället innan du startar motorn. TRANSPORTManual_FX-MHP126_Int24_rev7

a. Under transport är det viktigt att använda det medföljande skyddskåpan eller andra lämpliga skyddskåpor. b.Vid transport i fordon, se till att apparaten inte kan välta under transporten. c. Vid längre transportsträckor och vid transport i fordon måste bränsletanken tömmas i förväg för att förhindra bränslespill under transporten.

a.Använd lämpliga kläder och skyddsutrustning när du arbetar med denna apparat: (1) Skyddshjälm (hjälm måste bäras vid arbete på sluttande fält). (2) Skyddsglasögon eller ansiktsskydd (3) Fasta skyddshandskar (4) Halkfria arbetsskor (5) Hörselskydd (särskilt vid långvarigt arbete) b. Följande måste också medföras: (1) Kombinationsverktyg (2) Bränsle för tankning (3) Reservskärblad (om det finns i lager) (4) Rep, varningsskyltar etc. För märkning av arbetsområdet. (5) Visselpipa (för kommunikation med anställda och för nödsituationer) (6) Hacka eller såg (för att avlägsna hinder) c.Bär inte löst sittande kläder, smycken eller kortbyxor. Arbeta inte i sandaler eller barfota.

INNAN DU STARTAR MOTORN

a. Kontrollera apparaten med avseende på lösa infästningar och läckande bränsle. Kontrollera att skärverktygen är korrekt monterade och sitter fast ordentligt. Särskilt verktygets skäregg och dess anslutningsdel måste kontrolleras noggrant. b. Skäret får endast användas om det är säkerställt att det inte finns några sprickor eller böjningar i skäret. Skadade skäreggar får under inga omständigheter användas. c. Använd endast vassa skärande kanter. d.För att förhindra att skäreggarna splittras, slipa bladhörnen runda. e. När du har monterat bladet och dragit åt skruven ska du kontrollera att det sitter ordentligt fast. Bladet får inte ha något glapp för att undvika kraftiga vibrationer under drift.

a. Innan arbetet påbörjas ska du kontrollera arbetsområdet för att undvika skador orsakade av hinder som stubbar, stenar, konservburkar eller glassplitter. Avlägsna alla hinder innan arbetet påbörjas (terrängförhållanden, ängens beskaffenhet, hindrens placering, faror i omgivningen). b. Vid arbete med apparaten betraktas en radie på 15 meter som en riskzon som inte får beträdas av någon. Vid behov måste denna riskzon markeras med varningsband eller varningsskyltar. Om två eller flera personer arbetar samtidigt måste ett tillräckligt säkerhetsavstånd alltid upprätthållas. c. Starta motorn enligt anvisningarna i bruksanvisningen och kontrollera att knivarna inte rör sig när motorn går på tomgång.Manual_FX-MHP126_Int24_rev7

a.Ta ett stadigt grepp om handtagen med båda händerna. När arbetet avbryts måste gasreglaget först återställas till "starthastighet" innan maskinen kan släppas. b. Se alltid till att du har en fast och balanserad ställning när du arbetar. c.Håll alltid motorvarvtalet på den nivå som krävs för skärarbetet och öka det aldrig i onödan. d. Om du vill ta bort grenar som har slingrat sig runt skäret, eller om du vill kontrollera maskinen eller skäret, måste motorn först stoppas. Vänta tills skäret har stannat helt innan du utför sådana åtgärder. e. Om skäreggen har kolliderat med hårda föremål, t.ex. sten, ska du omedelbart stoppa motorn och sedan kontrollera skäreggen. Om skäreggen är skadad måste den omedelbart bytas ut. f. Om arbetet avbryts av en tredje part, stäng alltid av motorn först innan du vänder dig om. g. Undvik elektriska stötar genom att inte vidröra tändstiftet och kabeln när motorn är igång. h.Rör aldrig vid ljuddämparen, tändstiftet eller andra metalldelar på motorn när den är igång eller omedelbart efter att den har stängts av. Annars kan det leda till allvarliga brännskador eller elektriska stötar.

i. Om två eller flera personer arbetar samtidigt, se alltid till att det finns ett tillräckligt

Med maskinens rekyl menas fenomenet att maskinen skakar kraftigt när de snabbrörliga skäreggarna träffar hårda föremål som sten, betong, träpålar etc. Denna oväntade rekyl kan hindra operatören från att använda maskinen på rätt sätt. Detta oväntade bakslag kan hindra operatören från att använda maskinen på rätt sätt. För att undvika denna rekyl måste följande anvisningar följas.

• Undvik kollision med hårda föremål som stolpar, stålvajrar och stenar. Detta kan förhindra skador på klippanordningen.

• Ta ett stadigt grepp om handtagen med båda händerna.

• Under användning måste ögonen fixera skäreggen, annars måste gasreglaget återställas till "starthastighet".

• Håll apparaten på tillräckligt avstånd från dina fötter. UNDERHÅLLSINSTRUKTIONER

• För att säkerställa att apparaten är i gott skick måste den regelbundet underhållas och kontrolleras i enlighet med anvisningarna i denna bruksanvisning. Om det skulle bli nödvändigt att byta ut en del eller utföra underhålls- eller reparationsarbeten som inte beskrivs i denna bruksanvisning, kontakta kundtjänst.

• Apparaten får under inga omständigheter demonteras eller modifieras på något sätt. Detta kan leda till skador eller driftfel.

• Motorn måste alltid stängas av före underhåll eller inspektion.

• Använd alltid kraftiga handskar vid montering/ demontering och slipning av skäreggen för att undvika handskador.Manual_FX-MHP126_Int24_rev7

Skärbladet börjar röra sig så snart motorn startas.

37. Släpp gasreglaget och kontrollera att det är helt nedtryckt. (F1)

38. Ställ tändningslåset i läge "I (run)". (F1)

39. Tryck på startinsprutningspumpen (primerpumpen) flera gånger tills bränslet rinner in i det

genomskinliga röret. (F2)

40. För chokereglaget till stängt läge. (F3) - I riktning mot gashandtaget

(1) Gasreglagespak (2) Tändningslås (3) Stopp (4) Start (5) Insprutningspump för startmotor (6) Bensinlinje (7) Choke-spak

41. Placera apparaten på ett plant och fast underlag. Skärhuvudet måste hållas fritt och får inte

komma i kontakt med några hinder.

42. Håll fast enheten ordentligt och dra snabbt och kraftigt i startsnöret tills motorn svarar (2-3

43. VIKTIGT: Motorn har inte startat (endast signalerat som om den ville starta). Manövrera

sedan gasreglaget (1) så att chokereglaget automatiskt återgår till öppet läge vid . Dra sedan i startkabeln tills motorn är igång. !VIKTIGT - Dra inte startkabeln ända till slutet och låt den inte fjädra tillbaka genom att släppa på ratten. Detta kan leda till fel på startmotorn. - Tryck ner chokereglaget för att öppna choken (F3). - Låt motorn värmas upp i några minuter innan du påbörjar arbetet.

15. Om motorn startas igen direkt efter avstängning måste choken lämnas öppen. (F3)

16. För mycket choke kan leda till startproblem på grund av för högt bränsleflöde. Om motorn inte

kan startas efter flera försök, öppna choken och dra i startkabeln upprepade gånger eller ta ut tändstiftet och torka det. STÄNGA AV MOTORN (F1)

1. Släpp gasreglagespaken och låt motorn gå i en halv minut.

2. Flytta tändningslåset till läge "0" (STOP).

NOT Om motorn inte stannar när du stänger av den, stäng choken så att motorn stannar efter en stund. VIKTIGT Häcksaxen bör inte användas med full effekt under längre perioder under de första 20 driftstimmarna.

INSTÄLLNING AV TOMGÅNGSVARVTAL

- Rengör luftfiltret och låt motorn bli varm innan du justerar förgasaren. - Skruven för begränsning av tomgångsvarvtalet är inställd så att det finns en tillräcklig säkerhetsmarginal mellan tomgångsvarvtalet och kopplingens inkoppling. (1) Luftfilter (F5) (2) Skruv för begränsning av tomgångsvarvtal (F6)

Om motorn går på tomgång (3000±200 rpm) ska bladet inte röra sig. Vi rekommenderar att du låter din återförsäljare eller en auktoriserad mekaniker göra lämpliga justeringar av förgasaren.

Handtaget kan vridas 90° åt höger eller vänster för enkel trimning av häckar.

Under denna process använd inte gasreglaget Operera! Gör på följande sätt:

25. Lossa handtaget genom att trycka på låsspaken.

26. Vrid handtaget tills du hör att låsspaken går i ingrepp.

27. När handtaget är låst i sitt nya läge kan gasreglaget manövreras igen.

(1) Handtag (2) Låsspak

28. Gasa endast så mycket som krävs för att använda apparaten. Överdrivna motorvarvtal är inte

nödvändiga. - Undvik att kapa tjockare grenar, eftersom det kan skada knivarna och förkorta drivsystemets livslängd. - Om apparaten hålls i en vinkel på 5°-10° mot skärobjektet blir arbetet lättare att utföra och snittet blir vackrare. - Håll alltid kroppen på förgasarsidan av apparaten, aldrig på avgassidan. - När en ny apparat tas i drift för första gången kan det under de första minuterna läcka fett från växellådans hölje. Eftersom detta är överflödigt fett finns det ingen anledning till oro. Torka helt enkelt bort det när du stannar apparaten igen.

105. Fylla på bränsle i maskinen

!VARNING - Bensin är mycket brandfarligt. Undvik att röka eller hantera öppna lågor eller gnistor i närheten av bensinen. - Avlägsna alla hinder innan arbetet påbörjas. - Det måste också säkerställas att motorn har stannat och svalnat innan tankning. - En gratis parkeringsplats utanför byggnader bör väljas för detta ändamål. !VIKTIGT REKOMMENDERAT BLANDNINGSFÖRHÅLLANDE: BRÄNSLE 40: OLJA 1 - Använd inte blandad olja (2-takts vattenkylning), eftersom det kan leda till att tändstiftet smutsas ned, att avgasporten blockeras eller att kolvringarna fastnar. - Om du använder en bränsleblandning som inte har använts på en månad eller längre kan det leda till att förgasaren täpps igen, vilket i sin tur kan leda till att motorn inte längre fungerar som den ska. Förvara överflödigt bränsle i en sluten behållare på en sval plats. Den luftkylda tvåtaktsmotorn drivs med en blandning av kvalitetsmotorolja och vanlig bensin (med eller utan bly, men utan alkohol). !VARNING F7Manual_FX-MHP126_Int24_rev7

- Motorerna ska smörjas med olja som har en speciell formel för användning med luftkylda 2-takts bensinmotorer. Vi rekommenderar originaloljan FUXTEC 2T (tillverkad i Tyskland) för att säkerställa motorns livslängd. BRÄNSLEBLANDNING Blanda bränsle med 2-taktsolja i en behållare som är avsedd för detta ändamål. Vänligen notera Blandningstabellen på nästa sida för korrekt förhållande mellan bränsle och olja. Skaka behållaren för att säkerställa fullständig blandning. VARNING: Bristande smörjning utesluter maskintillverkarens ansvar. Bensin och olja ska blandas i förhållandet 40:1.

⚫ Bensin är mycket brandfarligt och kan orsaka en explosion vid gnistbildning. ⚫ Tanka endast på väl ventilerade platser och låt motorn svalna innan du tankar. Rökning och öppen eld, t.ex. gnistor, måste undvikas under tankning. ⚫ Fyll inte på för mycket i tanken (se bild max. påfyllningsnivå). ⚫ Efter tankning, kontrollera att tanklocket är ordentligt stängt ⚫ Undvik spill av bensin. ⚫ Håll maskinen utom räckhåll för barn.

106. Underhåll och rengöring

!VARNING Använd alltid skyddshandskar vid rengöring och underhåll av apparaten, stäng av motorn och låt den svalna.

Filtrets renhet måste kontrolleras varje dag. Om filtret är dammigt på ena sidan av förgasaren måste det rengöras. Monteringsordningen måste följas:Filterkärna→ Filt → Filt → Filterkärna. Om dammet inte avlägsnas kommer dammet att tränga längre in i motorn och orsaka slitage på kolven eller till och med skada motorn.

2. VERKTYGETS SKÄRANDE KANT

Om spalten mellan skäreggarna är mer än 0,7 mm måste skäreggarna bytas ut. Annars kan damm tränga in i växellådan genom spåret och orsaka invändigt slitage.

3. SÄKERHETSSPÄRR (1, F12)

!VARNING Stoppa driften om säkerhetsspärren är defekt. Säkerhetsspärren är en anordning som förhindrar oavsiktlig manövrering av gasreglaget. Du kan manövrera gasreglaget samtidigt som du trycker mot säkerhetsspärren. a. Kontrollera att gasreglaget inte kan manövreras om du inte trycker på säkerhetsspärren. b. Kontrollera att gasreglaget kan manövreras om du vidrör eller trycker på det medan du trycker på säkerhetslåset . c. Kontrollera att säkerhetslåset återgår till sitt ursprungliga läge när du tar bort handen från säkerhetslåset. Om du upptäcker ett fel under ovanstående kontroller, kontakta närmaste kundtjänst för reparation.

!VARNING Ett deformerat eller skadat antivibrationssystem kan leda till brott och att motorn och/eller skärbladet lossnar eller faller av. Kontrollera regelbundet att fjädrarna inte är deformerade eller skadade.

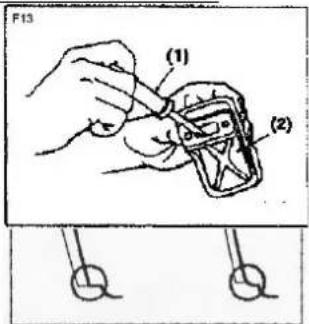

Kontrollera skumfiltret och rengör det vid behov med tryckluft. Om filterelementet är smutsigt bör det bytas ut.

Om bränsletillförseln är reducerad, kontrollera att tanklocket och bränslefiltret inte är igensatta.

7. SÄTT ATT KYLA LUFT

Denna motor är luftkyld. Damm eller träspån mellan kylluftens inloppsöppning och cylinderflänsarna gör att motorn överhettas. Kontrollera och rengör cylinderflänsarna med jämna mellanrum efter att luftfiltret och cylinderlocket har tagits bort.

Startfel och feltändningar orsakas ofta av ett smutsigt tändstift. Tändstiftet måste rengöras regelbundet och bytas ut vid behov. VIKTIGT: Ta inte bort brickan från tändstiftshöljet när du tar bort tändstiftet. Utan denna bricka kan motorn bli överhettad. VIKTIGT: När du monterar tändstiftet ska du först dra åt det med fingrarna och sedan dra åt det ca ett kvarts varv med en hylsnyckel. VRIDMOMENT 15,3-22,4N.m. (150-220 kgf-cm) Tändstiftsmodell Tändstiftsskydd L6 0,6-0,7 mm

Applicera universalfett på inneraxelns yta var 25:e drifttimme. Pumpa in tillräckligt med fett med hjälp av en fettpump tills det kommer ut ur bladets bas.

a.Ta bort ljuddämparen och använd en skruvmejsel för att avlägsna kolavlagringar från avgasöppningen. Ta även bort kolavlagringar från avgasöppningen och från cylinderns avgasöppning. (F13) (1) Skruvmejsel (2) Avgasljuddämpare b. Dra åt skruvar, bultar och fästen. c. Kontrollera om olja eller fett har trängt in mellan kopplingsbelägget och kopplingstrumman och rengör vid behov med oljefri och blyfri bensin.Manual_FX-MHP126_Int24_rev7

När du monterar bladet ska du se till att du monterar distansbrickan, brickan och skruven och sedan drar åt muttern. (1) Skruv (2) Bricka (3) Distansstycke (4) Mor - Kontrollera att bladet och fästanordningarna sitter fast ordentligt och att de inte är spruckna eller böjda. - Kontrollera skäreggarna och slipa dem med en plattfil. - Håll skärande hörn vassa. - Runda av baksidan. - Slipa inte med vatten. Avståndet mellan de övre och nedre klippbladen behöver inte justeras, eftersom denna produkt tack vare sin konstruktion alltid garanterar ett optimalt avstånd när den monteras korrekt. (F11)

System/komponent Förfarande före Användning Var 25:e timme efter Var 50:e timme efter Var 100:e timme efter Ledtråd MOTOR

Bränsleläckage, bränslestänk torka

Byt ut vid behov Bränsletank, luftfilter, bränslefilter kontrollera/rengöra

Byt ut förgasaren, om nödvändigt Justeringsskruv för tomgångsvarvtal Kontrollera inställning Tomgång

SPALT: 0,6 - 0,7 mm byt ut vid behov Tändstift Rengör och justera cylindergapet

Cylinderskivor, luftintagsöppning ren

VÅGA Gasspjällsspak, tändningslås Kontrollera funktion

Skärande delar Ersätt om något inte står rätt till

Växellådans hus smörj

inte justerskruvarna

Underhåll före långtidsförvaring !VIKTIGT Undvik att spilla bränsle när du tömmer ut det. Spillt bränsle måste avlägsnas och locket på behållaren stängas ordentligt.

1. Kör motorn med tom bränsletank tills den stannar av sig själv för att avlägsna eventuellt kvarvarande bränsle i

2. Ta bort tändstiften och häll 1-2 cc tvåtaktsmotorolja i motorn. Dra i dragstartaren 2-3 gånger. Montera sedan

tillbaka tändstiften. 3 Fukta metalldelarna med rostskyddsolja och placera skyddshöljet på skäreggen. 4 Förvara maskinen på en plats som är skyddad från fukt.

107. Förvaring av maskinen

VARNING: Om du inte följer dessa steg kan det bildas avlagringar i förgasaren. Detta försvårar senare start och kan orsaka permanenta skador.

1. Utför allt allmänt underhåll enligt beskrivningen i underhållsavsnittet i din

användarmanual rekommenderas. 2 Rengör maskinens utsida, drivaxel, skyddssköld och skärhuvud av nylon.

3. Tappa ur bränslet från bränsletanken.

4 Starta maskinen efter att bränslet har tömts ut.

5. Låt maskinen gå på tomgång tills den stannar av sig själv. Detta rensar förgasaren från bränsle.

6. Låt maskinen svalna (ca 5 minuter).

7. Ta bort tändstiftet med hjälp av en tändstiftsnyckel.

8. Häll 1 tesked ren 2-taktsolja i förbränningskammaren. Dra i startsnöret

långsamt flera gånger för att täcka de inre komponenterna. Byt ut tändstiftet.

9. Förvara maskinen på en sval, torr plats och inte i närheten av antändningskällor som

oljebrännare, varmvattenberedare etc.

TRANSPORTSKYDD Se till att maskinen är ordentligt fastspänd under transport för att förhindra bränsleförlust, skador eller personskador. Montera ett transportskydd för metallknivar under transport och förvaring.Manual_FX-MHP126_Int24_rev7 190Manual_FX-MHP126_Int24_rev7

Tändstift Kolavlagringar mellan tändstiftets dioder Rengör tändstiftet. Justera gapet 0,6 ~ 0,7 mm, byt ut tändstiftet andra Tändspolen defekt Svänghjulsmagneten för svag Byte av tändspole eller svänghjul Svag gnista

Kompression För mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken Ta bort tändstiftet och låt det torka, byt bränsle. Förgasaren pumpar inte längre olja Oljeröret blockerat Rengör förgasaren och rengör ledningarna Dåligt startbeteende Normal oljetillförsel men låg kompression Slitna kolvringar, tändstiftet inte fastskruvat, topplocket inte fastskruvat, felaktigt ventilspel eller tändinställning. Byt ut skruvarna och dra åt dem Byt ut eller justera Normal oljetillförsel och god tändgnista Dålig kontakt mellan tändhatt och tändstift Byt ut eller kontrollera

Situation Orsak Lösning Motorn kommer inte upp i varvtal Choken är i läge "COLD START", avgassystemet blockerat ingen lufttillförsel, rörliga delar slitna, tändgnistan svag för stort ventilspel, topplocket nedsmutsat Öppna choken, byt avgassystem Kontrollera eller byt tändspole, justera svänghjul, tändstift Driftvätskor läcker

Ledningarna till förgasaren igensatta Tändstiftsgapet felaktigt Byt ut ledningarna och, om nödvändigt, förgasaren; justera spaltmåttet Motor Ljuden Fel chokeposition, Kamaxeln skadad Kontrollera/byt ut kamaxeln Läckage i förgasaren Fel på backventilen på tanklocket Byt ut tanklocket Förgasarpackningen sliten Byt ut förgasare eller packningManual_FX-MHP126_Int24_rev7

Om felsökning inte löser problemet, kontakta FUXTEC GmbH:s kundtjänst. Använd endast originaldelar som godkänts av FUXTEC, annars finns det risk för fara.

Låt endast kvalificerad fackpersonal reparera din köpta apparat och endast med originalreservdelar. På så sätt säkerställs att apparatens säkerhet bibehålls. Vi rekommenderar starkt att du använder FUXTEC 2T originaloljor när du använder maskinen. Dessa oljor är "Made in Germany" och är speciellt utformade för användning med FUXTEC-apparater.

Garantitiden är 24 månader från inköpsdatumet. Förvara inköpsbeviset på ett säkert ställe. Garantin omfattar inte slitdelar och skador som orsakats av felaktig användning, våld, tekniska ändringar, användning av felaktiga tillbehör eller reservdelar som inte är originaldelar samt reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av FUXTEC-tekniker.

111. Instruktioner för avfallshantering

Kontakta din lokala kommun för avfallshantering av apparaten. Gör dig av med alla driftsmaterial som bensin och olja i förväg.Manual_FX-MHP126_Int24_rev7

112. EU-försäkran om överensstämmelse

Vi förklarar härmed, FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, TYSKLAND

att den maskin som anges nedan uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven på grund av sin konstruktion och tillverkning och i det utförande som vi har släppt ut på marknaden. Maskinens beteckning: Bensindriven häcksax Maskintyp: FX-MHP126 Varumärke: FUXTEC Effektförbrukning/ kubikvolym 25,4 cm³ Uppmätt ljudeffektnivå enligt ISO 10884

Tillverkarens signatur/datum:

Leonhard Zirkler, 27 februari 2023 Namn på och adress till den person som är behörig att sammanställa det tekniska underlaget och som är etablerad i gemenskapen Leonhard Zirkler FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, TYSKLANDManual_FX-MHP126_Int24_rev7 195
