BRUKSANVISNING FX-E1HS20 Fuxtec

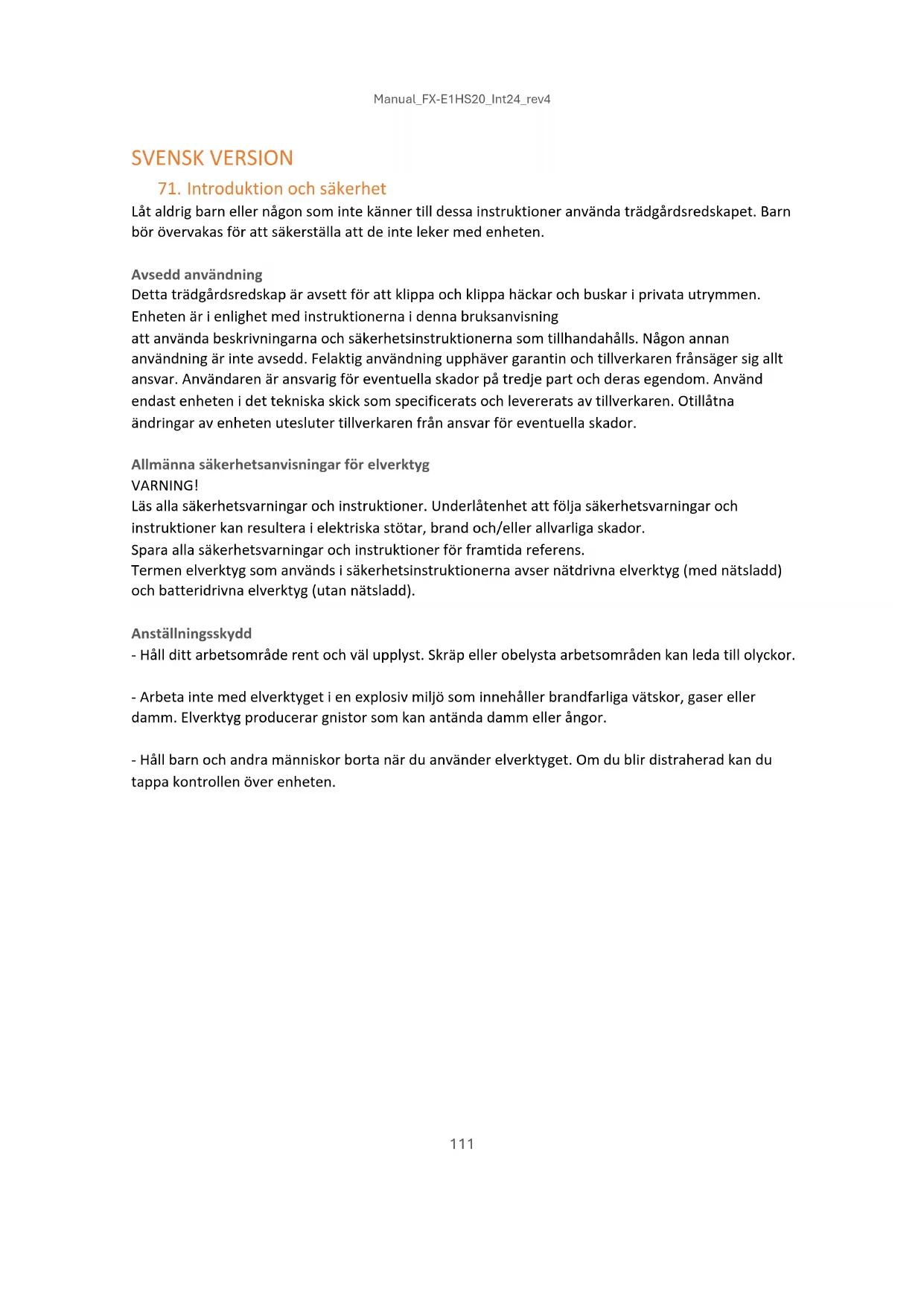

71. Introduktion och säkerhet

Låt aldrig barn eller någon som inte känner till dessa instruktioner använda trädgårdsredskapet. Barn bör övervakas för att säkerställa att de inte leker med enheten. Avsedd användning Detta trädgårdsredskap är avsett för att klippa och klippa häckar och buskar i privata utrymmen. Enheten är i enlighet med instruktionerna i denna bruksanvisning att använda beskrivningarna och säkerhetsinstruktionerna som tillhandahålls. Någon annan användning är inte avsedd. Felaktig användning upphäver garantin och tillverkaren frånsäger sig allt ansvar. Användaren är ansvarig för eventuella skador på tredje part och deras egendom. Använd endast enheten i det tekniska skick som specificerats och levererats av tillverkaren. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador. Allmänna säkerhetsanvisningar för elverktyg VARNING! Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa säkerhetsvarningar och instruktioner kan resultera i elektriska stötar, brand och/eller allvarliga skador. Spara alla säkerhetsvarningar och instruktioner för framtida referens. Termen elverktyg som används i säkerhetsinstruktionerna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd). Anställningsskydd - Håll ditt arbetsområde rent och väl upplyst. Skräp eller obelysta arbetsområden kan leda till olyckor. - Arbeta inte med elverktyget i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Elverktyg producerar gnistor som kan antända damm eller ångor. - Håll barn och andra människor borta när du använder elverktyget. Om du blir distraherad kan du tappa kontrollen över enheten.Manual_FX-E1HS20_Int24_rev4

Elsäkerhet - Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter med jordade elverktyg. Oförändrade stickproppar och matchande uttag minskar detta Risk för elektriska stötar. - Undvik fysisk kontakt med jordade ytor som rör, värmare, spisar och kylskåp. Det finns en ökad risk för elektriska stötar när din kropp är jordad. - Håll elverktyg borta från regn eller fukt. Att tillåta vatten att komma in i ett elverktyg ökar risken för elektriska stötar. - Använd inte kabeln för andra ändamål för att bära elverktyget, hänga upp det eller dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar. - När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk Användning av en lämplig förlängningssladd minskar risken för elektriska stötar. - När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk Användning av en lämplig förlängningssladd minskar risken för elektriska stötar. Säkerhet för människor – Var uppmärksam, var uppmärksam på vad du gör och förhåll dig till arbetet med ett elverktyg på ett förnuftigt sätt. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder elverktyget kan resultera i allvarliga skador. - Bär alltid personlig skyddsutrustning och skyddsglasögon. Bär personlig skyddsutrustning, såsom dammmask, halkfria skyddsskor, hjälm eller hörselskydd, beroende på situationen beroende på typ och användning av elverktyget, minskar risken för skador. - Undvik oavsiktlig uppstart. Se till att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, plockar upp det eller bär det. Om du håller fingret medan du bär elverktyget på strömbrytaren eller ansluta enheten till strömförsörjningen medan den är påslagen, kan detta leda till olyckor. - Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på elverktyget. Ett verktyg eller nyckel som finns i en roterande del av enheten kan orsaka skada leda till skador. - Undvik onormal hållning. Håll det säkertManual_FX-E1HS20_Int24_rev4

Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera elverktyget i oväntade situationer. - Bär lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. Användning och hantering av elverktyget - Överbelasta inte enheten. Använd det avsedda elverktyget för ditt arbete. Med rätt elverktyg kan du arbeta bättre och säkrare inom det specificerade prestandaområdet. - Använd inte ett elverktyg vars brytare är defekt. Ett elverktyg som inte längre kan slås på eller av är farligt och måste repareras. - Koppla ur enheten och/eller ta bort batteriet innan du gör justeringar på enheten, byter tillbehör eller lägger undan enheten. Denna försiktighetsåtgärd förhindrar att elverktyget startas oavsiktligt. - Förvara oanvända elverktyg utom räckhåll för barn. Tillåt inte någon att använda enheten som inte är bekant med den eller dessa instruktioner har inte läst. Elverktyg är farliga när de används av oerfarna personer. - Underhåll elverktyg med omsorg. Kontrollera om rörliga delar fungerar korrekt och inte fastnar, om delar är trasiga eller skadade på ett sådant sätt att funktionen hos elverktyget är skadat. Låt skadade delar reparera innan du använder enheten. Många olyckor orsakas av dåligt underhållna elverktyg. - Håll skärverktyg vassa och rena. Noggrant underhållna skärverktyg med vassa skäreggar är mindre benägna att fastna och är lättare att leda. - Använd elverktyg, tillbehör, appliceringsverktyg etc. enligt dessa instruktioner. Ta hänsyn till arbetsförhållandena och den verksamhet som ska utföras. Användning av elverktyg för andra tillämpningar än de avsedda kan leda till leda till farliga situationer. Användning och hantering av det sladdlösa verktyget - Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier. - Använd endast batterier avsedda för detta ändamål i elverktygen. Användning av andra batterier kan leda till skador och risk för brand. - Håll det oanvända batteriet borta från gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka överbryggning av kontakterna. En kortslutning mellan batterikontakterna kan orsaka brännskador eller resultera i brand.Manual_FX-E1HS20_Int24_rev4

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

72. Allmänna säkerhetsanvisningar

- För din och andras säkerhet, läs denna bruksanvisning och dess säkerhetsinstruktioner innan du använder enheten. Behåll bruksanvisningen och förvara dina säkerhetsinstruktioner säkert för senare användning varje användning till hands. - Lämna vidare bruksanvisningen med enheten om ägaren ändras. - Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, droger eller mediciner). - Använd endast enheten på det sätt som föreskrivs och levereras av tillverkaren tekniskt skick. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador. - Använd endast enheten i dagsljus eller under god artificiell belysning. - Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller blöt. Att tillåta vatten att komma in i enheten ökar risken för elektriska stötar. - Stäng av enheten och ta ur batteriet under följande förhållanden: ⬧om enheten lämnas obevakad; ⬧innan du kontrollerar, rengör eller utför något annat arbete på enheten; ⬧om enheten börjar vibrera för mycket.Manual_FX-E1HS20_Int24_rev4

Före användning - Innan arbetet påbörjas ska du bekanta dig med häcksaxen och dess funktioner och reglage. - Kontrollera enheten för tecken på slitage eller skador före användning och efter en kollision . - Använd inte en enhet vars strömbrytare är defekt och inte längre kan slås på eller av. - Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att enheten fungerar säkert. - Använd aldrig en enhet med skadade eller saknade delar. Låt en kvalificerad specialist eller fackverkstad reparera eller byta ut dem vid behov. - När du arbetar med eller på enheten, använd alltid stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, halkfria arbetshandskar, etc.). Att bära personlig skyddsutrustning minskar risken för skador. - Bär inte smycken eller löst sittande kläder som kan fångas av häcksaxen. Håll långt hår borta från klippenheten. - Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på häcksaxen. Ett verktyg eller nyckel som finns i en rörlig del av enheten kan orsaka skada. När utplacerad - Använd inte enheten om det finns människor (särskilt barn) eller djur i omedelbar närhet. - Sluta arbeta om du märker att människor (särskilt barn) eller husdjur finns i närheten. - Håll alltid händer och fötter borta från rörliga knivar, särskilt när du slår på häcksaxen. - Undvik onormal hållning. Håll det säkert Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera häcksaxen i oväntade situationer och i särskilt sluttande områden. - Arbeta inte med häcksaxen i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Häcksaxen kan ge gnistor som kan antända dammet eller ångorna. - Var extra försiktig när du går baklänges. Det finns risk att snubbla! - Gå bara i gångtakt. - När du avbryter arbetet, lämna aldrig enheten utan uppsikt och förvara den på en säker plats. - Håll alla kroppsdelar borta från skärbladet. Försök inte att ta bort klipp eller hålla i material som ska skäras medan bladet är igång. Ta bort allt som har fastnatManual_FX-E1HS20_Int24_rev4

Klipp endast material när enheten är avstängd. Ett ögonblick av slarv när du använder häcksaxen kan resultera i allvarliga skador. - Bär häcksaxen i handtaget med bladet stillastående. Vid transport eller förvaring av häcksaxen, ta alltid bort batteriet och sätt på skyddskåpan. Hantera enheten försiktigt för att minska risken för skador från kniven. - Håll endast elverktyget i de isolerade greppytorna eftersom skärbladet kan komma i kontakt med dolda kraftledningar. Skärbladets kontakt Användning av en strömförande kabel kan sätta metalldelar på enheten under spänning och orsaka elektriska stötar. - Se till att det inte finns människor (särskilt barn) eller djur i arbetsområdet under skärningsprocessen. - Se till att arbetsområdet är fritt från stenar och trådar innan du använder häcksaxen. Ta även hänsyn till detta under skärningsprocessen sök i häcken efter dolda föremål, som: B. trådstängsel. - Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller blöt. - Se till att skärbladet inte kommer i kontakt med marken eller andra föremål. - Vänta tills elverktyget har stannat innan du lägger ner det. - När du avbryter arbetet, lämna aldrig enheten utan uppsikt och förvara den på en säker plats. - Stäng alltid av häcksaxen när du transporterar den till andra arbetsplatser. - Håll aldrig häcksaxen i klippbladet. - Se till att alla skydd och handtag är installerade när du använder enheten. Försök aldrig att använda en ofullständigt monterad enhet eller en enhet med obehöriga specifikationer Ändringar ska tas i drift. - Använd endast enheten på det sätt som föreskrivs och levereras av tillverkaren tekniskt skick. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador. - Reservdelar måste uppfylla de krav som anges av tillverkaren. Använd därför endast originalreservdelar eller reservdelar godkända av tillverkaren. Vid byte, följ installationsinstruktionerna som medföljer och ta bort batteriet innan. - Låt endast en kvalificerad fackman eller en fackverkstad utföra reparationer. Efter användning - Stäng av enheten, ta ur batteriet och placera sedan enheten på en säker plats.Manual_FX-E1HS20_Int24_rev4

- Förvara inte enheten inom räckhåll för barn. - Se till att ventilationsöppningarna på enheten är fria från smuts. - Reservdelar måste uppfylla de krav som anges av tillverkaren. Använd därför endast originalreservdelar eller reservdelar godkända av tillverkaren. Vid byte, följ installationsinstruktionerna som medföljer och ta bort den i förväg Batteri. - Låt endast en kvalificerad fackman eller en fackverkstad utföra reparationer.

73. Säkerhetsinstruktioner för laddare

- Håll laddaren borta från regn eller fukt. Att låta vatten komma in i en laddare ökar risken för elektriska stötar. - Håll laddaren ren. Det finns risk för elektriska stötar på grund av kontaminering. - Kontrollera laddaren, kabeln och kontakten före varje användning. Använd inte laddaren om du märker några skador. Öppna inte laddaren själv och låt endast reparera den av kvalificerad fackpersonal och endast med originalreservdelar. Skadade laddare, kablar och kontakter ökar risken för elektriska stötar. - Placera inga föremål på laddaren eller placera den på mjuka ytor. Det finns risk för brand. - Kontrollera alltid att nätspänningen motsvarar den spänning som anges på laddarens märkskylt - Använd aldrig laddaren om kabeln, kontakten eller själva enheten är skadad av yttre påverkan. Ta med laddaren till närmaste fackverkstad. - Öppna inte under några omständigheter laddaren. Vid fel, ta med den till en fackverkstad.Manual_FX-E1HS20_Int24_rev4

Öppna inte batteriet. Det finns risk för kortslutning. - Skydda batteriet från värme, t.ex. B. även från konstant exponering för solljus, eld, vatten och fukt. Det finns risk för explosion. - Om batteriet skadas eller används felaktigt kan ångor strömma ut. Ge frisk luft och kontakta läkare om du har några symtom. Ångorna kan irritera luftvägarna. - Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador. - Använd endast originalbatterier med märkskylten på ditt elverktyg specificerad spänning. Vid användning av andra batterier, såsom imitationer, återtillverkade batterier eller batterier från tredje part, finns det risk för person- och egendomsskador på grund av exploderande batterier. - Batterispänningen måste matcha laddarens batteriladdningsspänning. Annars finns risk för brand och explosion.

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier. - Batteriet kan skadas av vassa föremål som spikar eller skruvmejslar eller av yttre kraft. En intern kortslutning kan uppstå och batteriet kan brinna, ryka, explodera eller överhettas.Manual_FX-E1HS20_Int24_rev4

3. Säkerhetsspak på främre handtaget

Bild 2: För idrifttagning

3. Säkerhetsspak på främre handtaget

Slå på/stänga av enheten Sätt i batteriet i den medföljande skenan. Tryck sedan säkerhetsknappen (Figur 2, punkt 1) åt sidan, först då kan du använda på/av-knappen (Figur 2, punkt 2). Håll sedan säkerhetsspaken på det främre handtaget intryckt (Figur 2, punkt 3). Enheten startar nu. Om du släpper på/av-knappen eller säkerhetsspaken på det främre handtaget slutar enheten att fungera. Observera: Skärverktyget kan fortfarande gå något.

76. Arbetsanteckningar

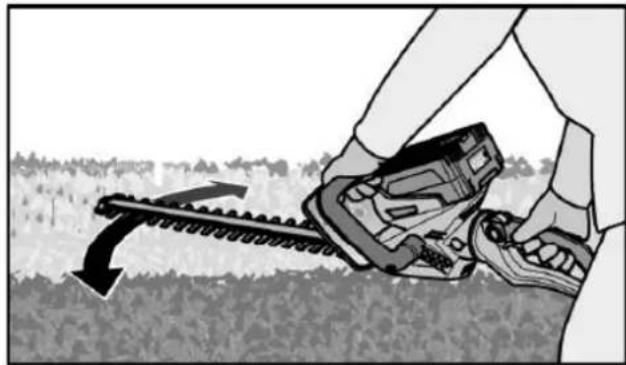

- Håll enheten med båda händerna med de medföljande handtagen. - Häcksaxen kan röra sig framåt tack vare sina dubbelsidiga klippblad och bakåt eller med en pendelrörelse från ena sidan till den andra sidan .

- Klipp först häckens sidor och sedan överkanten.Manual_FX-E1HS20_Int24_rev4

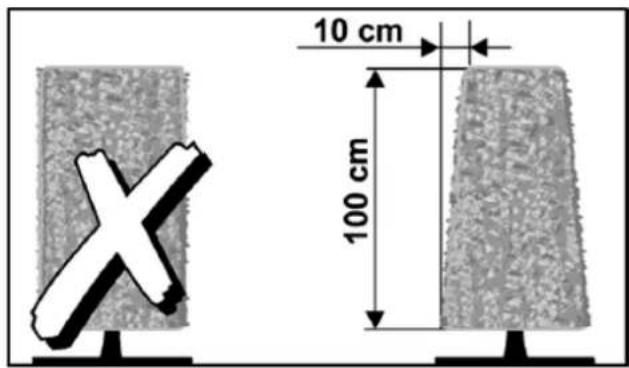

- Klipp häcken nerifrån och upp. - Håll häcksaxen i en vinkel på 5-10° mot häcken för att säkerställa ett rakt klipp. - Klipp häcken i trapetsform. Detta förhindrar att det nedre häckområdet missfärgas på grund av brist på ljus.

- Klipp häckens övre kanter något runda. - Klipp i flera omgångar om kraftig beskärning krävs. - Sträck vid behov en styrlina om du vill trimma häcken jämnt. - Klipp de unga häckplantorna till önskad form. Huvudskottet ska inte skadas förrän häcken har nått önskad höjd. Alla andra skott kan halveras. - Kassera urklippet professionellt och på ett miljövänligt sätt. - Klipptider: ⬧Lövfällande häckar: juni + oktober ⬧Barrhäckar: april och augusti ⬧Snabbväxande häckar ( t.ex. barrträd): från maj och framåt, ca var 6:e vecka - Observera: Se upp för häckande fåglar i häcken. Beskär endast efter avel eller lämna ut denna del av häcken.Manual_FX-E1HS20_Int24_rev4

77. Underhåll och skötsel

Observera: ta bort batteriet från enheten innan du utför något arbete på elverktyget. Vassa skärblad ➔Använd skyddshandskar! Använd inte vatten eller flytande rengöringsmedel. - Rengör häcksaxen efter varje användning med en torr trasa eller, om den är mycket smutsig, med en borste. - Spraya aldrig häcksaxen med vatten. - Håll kontakterna på batteriet och enheten rena och dammfria. - Rengör skärbladet efter varje användning. Föroreningar, bladrester etc. ta bort. - Spraya skärbladet med vårdolja efter användning för att garantera en lång livslängd för häcksaxen. För att göra detta, använd miljövänliga om möjligt Smörjmedel, t.ex. B. Servicesprayer. - För att olja, lägg häcksaxen på sidan och applicera en tunn hinna olja på klippbladet.Manual_FX-E1HS20_Int24_rev4

VARNING! Gör gamla elverktyg oanvändbara före kassering:

• nätdrivna elverktyg genom att ta ur anslutningskontakten,

• batteridrivna elverktyg genom att ta bort batteriet. Endast för EU-länder Kasta inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EG om avfall från elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, ska använd elektrisk utrustning samlas in separat och återvinnas på ett miljövänligt sätt. Återvinning av råvaror istället för avfallshantering. Enheten, tillbehören och förpackningen ska återvinnas på ett miljövänligt sätt. Plastdelar är märkta för sorterad återvinning. VARNING! Kasta inte uppladdningsbara batterier/batterier i hushållssoporna, i elden eller i vatten. Öppna inte gamla batterier. Uppladdningsbara batterier/batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt. Endast för EU-länder: Enligt direktiv 2006/66/EC måste defekta eller använda ackumulatorer/batterier återvinnas. ETT MEDDELANDE Kontakta din kommun/stad för information om deponeringsmöjligheter. Återvinning av råvaror istället för avfallshantering.Manual_FX-E1HS20_Int24_rev4

skärlängd 520 mm skärhastighet 1250 rpm Max grentjocklek 15 mm Garanterat Ljudeffektnivå 91 ( LwA ) db Mer mätt Ljudeffektnivå 84 ( LpA ) db

Tillverkare / Tillverkare FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg Tyskland / Tyskland Tel.: [phone] Fax: [phone] E-post: [e-mail] Web: www.fuxtec.de Beteckning / namn sladdlös häcksax / E1 20V Sladdlös häcksax Skriv / modell D05002600 EG- direktiv / EG MD- direktivet : 2006/42 /EC Tillämpad Normer /tillämpliga standarder EN 62841-1 : 2015 EN 62841-4- 2: 2019+A1+A11 Vi försäkrar härmed att ovan nämnda maskin är pga Din Design i den version vi marknadsförde grundläggande Säkerhets- och hälsokrav för de listade EG-direktiv är likvärdiga med. Härmed vi förklara att de ovan nämns maskin möta de grundläggande säkerhet och hälsa krav av de ovan angivna EG- direktiv . Några manipulation eller ändra av de maskinen inte är uttrycklighet auktoriserad av oss i förväg återger detta dokument null och ogiltig . Lagring av tekniska dokument: FUXTEC GmbH ● Kappstrasse 69 ● 71083 Herrenberg ● Tyskland, L. Zirkler , Förvaltning
