BRUKSANVISNING FX-PS152 Fuxtec

142. Symboler och säkerhetsanvisningar på maskinen .............................................................. 194

143. Avsedd användning och allmänna säkerhetsanvisningar ................................................... 197

Din nya enhet har utvecklats och designats så att den uppfyller FUXTEC:s höga krav, såsom användarvänlighet och användarsäkerhet. Rätt behandlad kommer den här enheten att tjäna dig väl i många år framöver.

VARNING: För att minska risken för skador måste användaren läsa och förstå denna guide innan han använder enheten.

Vi strävar efter att ständigt förbättra våra produkter. Därför kan tekniska data och illustrationer komma att ändras!

Maskinens tomgångshastighet

minuter-1 Maximalt spindelvarvtal (röjsåg)

minuter-1 Maximalt spindelvarvtal (grästrimmer)

minuter-1 LPA på operatörsstationen 99,5 dB(A) (K=3dB) 101,0 dB(A) (K=3dB) Uppmätt LWA enligt ISO 10884 107,7 dB(A) (K=3dB) 106,9 dB(A) (K=3dB) Garanterad LWA 113dB(A) 113dB(A) Maximala vibrationsvärden för varje rörelse 5.259m/s2 k=1.5m/s2 8.124m/s2 k=1.5m/s2 Maximal gängdiameter Ф440mm (Φ2.5mm) Ф440mm (Φ2.5mm) Diameter på metallplåt 305mmx1.6mm-2T / 255mmx1.6mm-3T / 255mmx1.6mm-4T / 255mmx1.6mm-8T 305mmx1.6mm-2T / 255mmx1.6mm-3T / 255mmx1.6mm-4T / 255mmx1.6mm-8T Skäranordningens rotationsriktning Moturs (se markering på skylten) Moturs (se markering på skylten) Antal handtag 2 stycken 2 stycken Torrvikt (utan bränsle, skärsats, bärrem) 8,5 kg 8,67 kg Bränsletankens kapacitet (l)

Bränsleförbrukning (kg/h) (i enlighet med ISO 8893)

Specifik bränsleförbrukning (g/kWh) (överensstämmelse med ISO 8893)

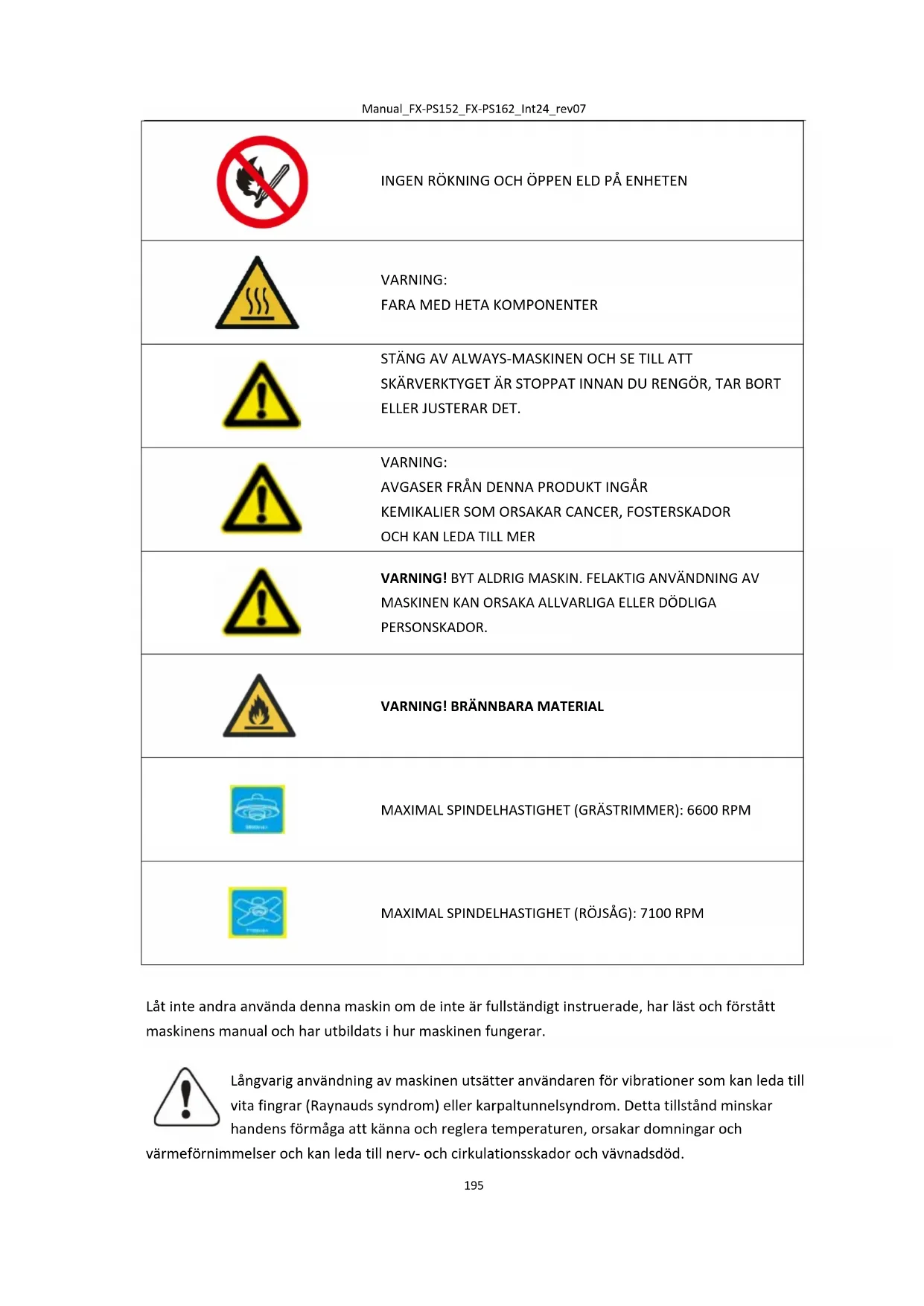

142. Symboler och säkerhetsanvisningar på maskinen

Låt inte andra använda denna maskin om de inte är fullständigt instruerade, har läst och förstått maskinens manual och har utbildats i hur maskinen fungerar. Långvarig användning av maskinen utsätter användaren för vibrationer som kan leda till vita fingrar (Raynauds syndrom) eller karpaltunnelsyndrom. Detta tillstånd minskar handens förmåga att känna och reglera temperaturen, orsakar domningar och värmeförnimmelser och kan leda till nerv- och cirkulationsskador och vävnadsdöd.Manual_FX-PS152_FX-PS162_Int24_rev07

Alla faktorer som leder till sjukdom med vita fingrar är inte kända, men kallt väder, rökning och andra sjukdomar som påverkar blodkärlen och blodcirkulationen, samt stor eller långvarig stress från vibrationer nämns som faktorer i utvecklingen av vita fingrar. För att minska risken för vita fingrar och karpaltunnelsyndrom bör du överväga följande: ● Använd handskar och håll händerna varma. ● Ta regelbundna pauser. Alla ovanstående försiktighetsåtgärder kan inte utesluta risken för whitefinger-sjukdom eller karpaltunnelsyndrom. Långvariga och regelbundna användare rekommenderas därför att noggrant övervaka tillståndet på dina händer och fingrar. Sök omedelbart läkarvård om något av ovanstående symtom uppstår. Verktygets driftljud kan skada din hörsel. Använd ljudisolering (Oropax eller hörselkåpor) för att skydda den. Långvariga och regelbundna användare rekommenderas att kontrollera sin hörsel regelbundet. Var särskilt vaksam och försiktig när du bär hörselskydd, eftersom det begränsar din förmåga att höra varningar (samtal, larm etc.). VARNING: En viss mängd bullerexponering från denna enhet är oundviklig. Skjut upp bullriga arbeten till tillåtna och angivna tider. Om det behövs, håll dig till viloperioder och begränsa arbetstiden till ett minimum. För deras personliga skydd och skydd av personer i närheten måste lämpliga hörselskydd bäras.Manual_FX-PS152_FX-PS162_Int24_rev07

143. Avsedd användning och allmänna säkerhetsanvisningar

Denna maskin får endast användas för att klippa eller trimma gräs, ogräs och undervegetation. Använd aldrig för andra ändamål, eftersom det kan orsaka allvarliga skador! Korrekta säkerhetsanvisningar måste följas. UTSÄTT INTE DIG SJÄLV ELLER ANDRA FÖR FARA. Följ dessa allmänna säkerhetsinstruktioner: ● Använd alltid skyddsglasögon för att skydda ögonen. Långt hår måste vara bakåtknutet. Bär inte löst sittande kläder eller smycken som kan fastna i rörliga delar av maskinen. Säkra, starka, halkfria skyddsskor måste alltid bäras. Det rekommenderas att ben och fötter är heltäckande skyddade för att skydda sig mot flygande föremål under drift. ● Kontrollera hela maskinen för lösa delar (muttrar, bultar, skruvar etc.). Underhåll eller byt ut vid behov innan du använder maskinen. Använd inga andra tillbehör med detta krafthuvud än de som rekommenderas av tillverkaren. Underlåtenhet att göra det kan leda till allvarliga skador på användaren eller åskådare, samt skador på maskinen. ● Håll handtagen fria från olja och bränsle. ● Använd alltid rätt handtag och axelremmen när du skär ● Rök inte när du blandar bränsle eller fyller tanken ● Blanda inte bränsle i ett slutet utrymme eller nära öppen eld. Se till att det finns tillräcklig ventilation ● Blanda och förvara bränsleblandningen i en märkt behållare som är godkänd för sådan användning enligt lokala bestämmelser. ● Ta aldrig bort tanklocket när maskinen är igång ● Använd inte maskinen i slutna utrymmen eller byggnader. Avgaser innehåller farlig kolmonoxid. ● Försök inte justera maskinen när du går och bär. Ställ alltid maskinen på en plan, klar yta. ● Använd inte maskinen om den är skadad. Ta aldrig bort skydden från maskinen. Underlåtenhet att göra det kan leda till allvarliga skador på operatören eller åskådare, samt skador på maskinen. ● Kontrollera området som ska skäras och ta bort eventuella rester som kan trassla in sig i nylonskärhuvudet eller skärbladet. Ta också bort alla eventuella föremål som maskinen kan kasta runt under skärning. ● Lämna aldrig maskinen utan uppsikt. ● Sträck dig inte långt framåt. Se till att du alltid står stadigt och håller balansen. Kör inte maskinen när du står på en stege eller i någon annan instabil stående position. ● Barn får inte ha tillgång till maskinen. Åskådare bör stå på ett säkerhetsavstånd på minst 15 meter från arbetsområdet. ● Håll händer och fötter borta från nylonskärhuvudet eller metallbladet under arbetsprocessen. ● Använd inte maskinen om du är trött, sjuk eller påverkad av mediciner, droger eller alkohol.Manual_FX-PS152_FX-PS162_Int24_rev07

● Använd ett oskadat skärhuvud av nylon. Om du träffar en sten eller något annat hinder, stoppa maskinen och kontrollera skärhuvudet i nylon. Ett defekt eller obalanserat skärhuvud av nylon får aldrig användas. ● Innan du startar, efter fel eller slag, se till att kontrollera enheten och se till att den är i gott skick. ● Uppmärksamhet! Lokala bestämmelser kan begränsa användningen av maskinen ● Håll alltid enheten i gott skick med skärverktyget. Observera att felaktigt underhåll, användning av reservdelar som inte uppfyller kraven eller borttagning eller modifiering av säkerhetsanordningar kan orsaka skador på enheten och allvarliga skador på den person som arbetar med den. ● Säkra enheten väl under transport för att förhindra förlust av bränsle, skador på enheten och personskador. Montera alltid transportskyddet för skärbladet innan du transporterar eller förvarar maskinen. ● För maskiner med koppling, kontrollera regelbundet att skärtillbehören slutar snurra när motorn går på tomgång. ● Före varje användning, kontrollera maskinen för lösa fästelement, bränsleläckage, skadade delar etc. Byt ut skadade delar före användning. ● Det är nödvändigt att ta tillräckligt med pauser och byta arbetsställning. ● Förvara inte maskinen i ett slutet utrymme där bränsleångor kan nå en öppen eld från varmvattenberedare, ugnar etc. Förvara maskinen i ett välventilerat utrymme ● VIKTIGT: När du fyller på bränsle, se till att maskinen är avstängd och nedkyld. Tanka aldrig när maskinen är igång eller varm. Om bensin spills, torka upp det innan du startar maskinenManual_FX-PS152_FX-PS162_Int24_rev07

144. Anmärkningar för tillbehör

● Se till att din produkt endast är utrustad med originaltillbehör. Använd endast originaldelar som är föreskrivna av tillverkaren. Användning av annan extrautrustning eller tillbehör kan orsaka skador på användare och skador på maskinen. ● Rengör motorn helt, särskilt bränsletanken och luftfiltret. Efter användning av enheten måste allt bränsle avlägsnas. ● Om du som åskådare närmar dig en användare av maskinen, fånga försiktigt deras uppmärksamhet och bekräfta att användaren stoppar maskinen. Skräm eller distrahera inte användaren, annars kan du orsaka en osäker situation. ● Rör aldrig vid skärhuvudet av nylon eller metallbladet när maskinen är igång. Om det är nödvändigt att byta ut skyddet eller skärverktyget, se till att maskinen och skärverktygen har stannat ● Maskinen måste vara AV innan du byter arbetsområde på maskinen ● Låt vid behov en auktoriserad återförsäljare reparera maskinen. Om maskinen är defekt, fortsätt inte att köra den. ● När du startar eller använder maskinen, rör aldrig vid heta delar som avgasrör, tändkablar eller tändstift. ● Efter att maskinen har stoppats är avgaserna fortfarande varma. Placera aldrig maskinen i närheten av brandfarliga material (torrt gräs, brandfarliga gaser eller brandfarliga vätskor etc.). ● Var särskilt uppmärksam på det faktum att när du arbetar i regn eller omedelbart efter regnet kan marken vara slät. ● Om du glider eller faller till marken, släpp gasen omedelbart ● Innan du tar bort någon blockering, stoppa maskinen och koppla bort tändstiftskontakten. Innan du justerar eller reparerar maskinen, se till att maskinen är stoppad och att tändstiftskontakten är borttagen. ● Var försiktig så att du inte tappar maskinen eller träffar hinder. ● Om maskinen ska förvaras under en längre tid, töm bränsle från bränsletanken och förgasaren, rengör delarna, placera maskinen på ett säkert ställe och se till att maskinen är helt kyld. ● Utför ständiga kontroller för säker och effektiv drift av maskinen. För en fullständig kontroll, kontakta en specialistverkstad. ● Håll maskinen borta från eld eller gnistor. ● Var försiktig när du använder den. Det finns risk för kast och rekyl. ● Var ytterst försiktig när du använder denna maskin med skärbladet. Ett kast från skärbladet är en reaktion som kan uppstå när det roterande skärbladet träffar ett föremål som inte kan skäras. Denna kontakt gör att skärbladet stannar för ett ögonblick och sedan plötsligt trycker av det träffade föremålet med accelererad kraft. Denna kastreaktion kan vara så våldsam att operatören förlorar kontrollen över maskinen. Ett kast från skärbladet kan inträffa utan förvarning om skärbladet stöter på ett hinder, blockeras eller fastnar. Detta är mer troligt iManual_FX-PS152_FX-PS162_Int24_rev07

områden där det är svårt att hålla reda på materialet som ska skäras. För enkel och säker klippning, ta itu med ogräset du vill klippa från höger till vänster. I händelse av att ett föremål eller en träpinne träffas oväntat kan detta minska ett kast från skärbladet.

145. Anmärkningar om arbete med metallbladet

Ett metallblad med 3 tänder levereras med maskinen. Detta används för att klippa buskar och ogräs. Det är förbjudet att använda sågbladet med denna maskin.

FARA VARNING Dessutom bär du huvud-, ögon-, ansikts- och hörselskydd samt skyddsskor. Bär inte ringar och smycken eller Lösa, dinglande kläder som kan fastna i maskinen. Bär inte skor med oskyddade tår och arbeta Inte barfota eller utan benskydd. I vissa situationer, Du bär huvudskydd.

FARA VARNING Skär inte med tråkig, sprucken eller skadad metallplåt. Innan du arbetar, kontrollera området för hinder som stenar, metallstänger eller andra föremål. Om dessa inte tas bort markera denna position så att en kollision med bladet undviks. Rör kan fastna på bladhuvudet och fladdra eller virvla upp i luften. FARA VARNING Använd inte röjsågen för att fälla träd. FARA VARNING Använd axelremmen hela tiden. Justera och fixera bältet och Remspännplatta på maskinen så att maskinen ligger några cm över marken Hänger. Skärhuvudet och skyddsskölden ska vara jämna i alla riktningar. Förspänn maskinerna på höger sida av kroppen.Manual_FX-PS152_FX-PS162_Int24_rev07

146. Sätta på axelremmen

Axelremmen är utrustad med en snabbkopplingsanordning (se bild). Du kan snabbt ta bort axelremmen genom att dra i snabbkopplingsanordningen. Läs manualen noggrant. Var väl förtrogen med kontroll och korrekt användning av maskinen. Förstå hur du stoppar och stoppar maskinen. Förstå hur du snabbt släpper ett uttänjt fasthållande. Låt inte någon komma in i RISKOMRÅDET på jobbet. Riskområdet är ett område med en radie på 15 meter (cirka 16 trappsteg). Insistera på att personer i RISKZON bär ögonskydd mot slungande föremål. Om maskinen måste användas där människor är oskyddade, arbeta med låg gasspjällshastighet för att minska risken för att glida föremål.Manual_FX-PS152_FX-PS162_Int24_rev07

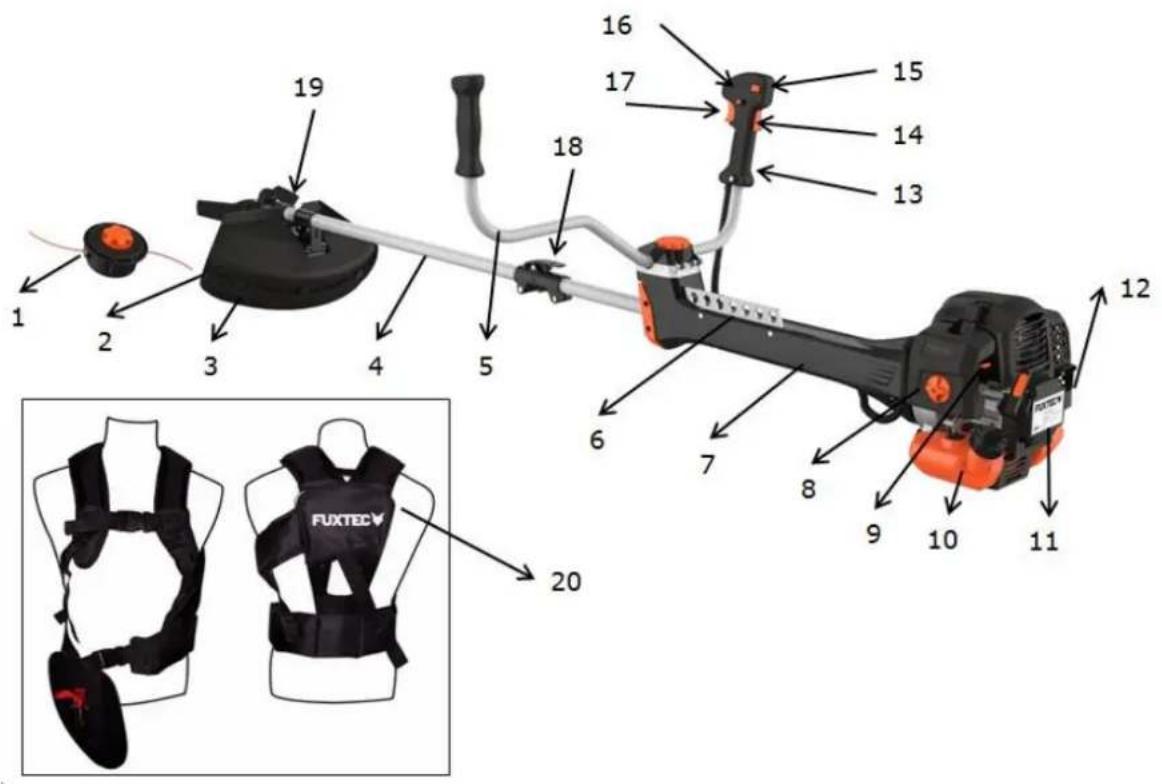

147. Översikt över komponenter

1. Trådhuvud i nylon

6. Hållare för bärrem

77. Enhet för vibrationsdämpning

86. Låsning av gas**

*14 Gasreglagespärr förhindrar oavsiktlig acceleration av motorn. Gasreglaget kan endast tryckas ned när gasreglagespärren är intryckt **16 Aktivera gasspjällslåset endast vid start. Under vanligt arbete måste båda händerna vara på handtagen hela tiden.Manual_FX-PS152_FX-PS162_Int24_rev07

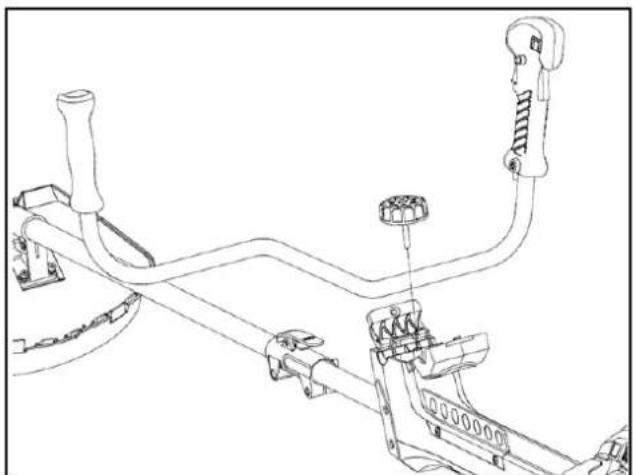

Fastsättning av handtaget Handtaget måste monteras före användning. För korrekt installation, följ följande illustrationer. Montering av handtagsröret för användning Placera U-handtaget i det öppna fästet och skruva ihop båda skalen med den orange låsskruven. Var noga med att hänvisa till "Komponent överview" under kapitel 7 för att säkerställa att handtaget är i rätt läge!

Montering av drivaxel 1). Applicera drivaxeln på huvudaxeln så att axelns hål är i linje med kontaktens låsstift.

2). Manövrera låsbulten och sätt in drivaxeln i huvudaxeln. Lossa låsstiftet och se till att låsstiftet klickar in i hålet.

3). Vrid vingskruven medurs för att säkra anslutningen.Manual_FX-PS152_FX-PS162_Int24_rev07

Installation av skyddsskölden Montera skyddsskölden på drivaxelröret mot transmissionshuset. Dra åt hållaren på skyddet så hårt att bladskyddet inte rör sig eller glider ner under drift. Montering av plåten Trappsteg:

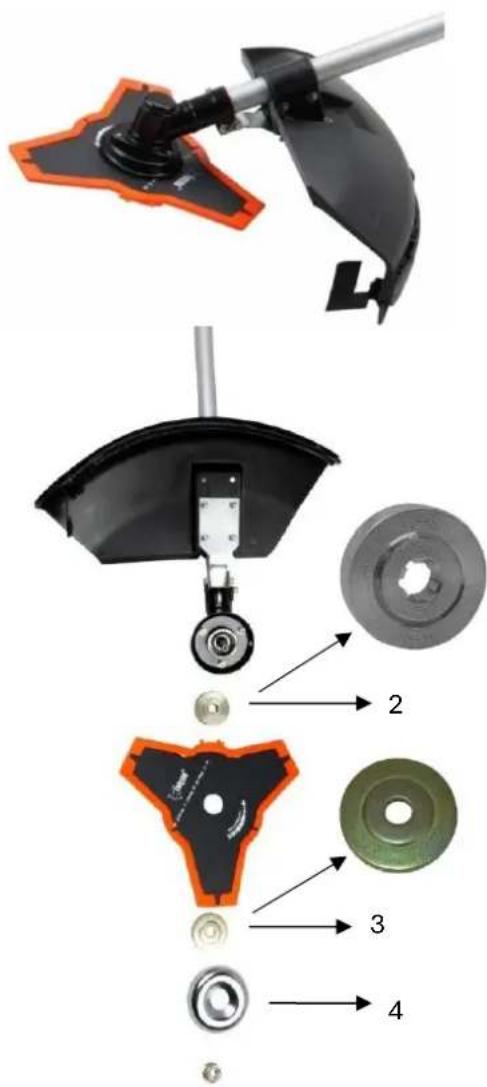

1. Stick in nyckeln (1) i hålet på transmissionshuvudet.

2. Ta bort muttern, locket (4) och

övre distansbrickan (3) från transmissionsaxeln.

3. Placera plåten i mitten av den nedre

Distansbricka (2). Se till att den markerade sidan av skärbladet är i kontakt med skivan (2).

4. Skjut den övre distansbrickan (3) över

transmissionsaxeln till den omärkta sidan av metallplåten. Se till att den nedre (omärkta) sidan av skärbladet är i kontakt med den övre distansen (3).

5. Sätt på silverringen = locket (4) och

skruva fast överfallsmuttern ordentligt med växelhuvudet låst (se punkt 1).

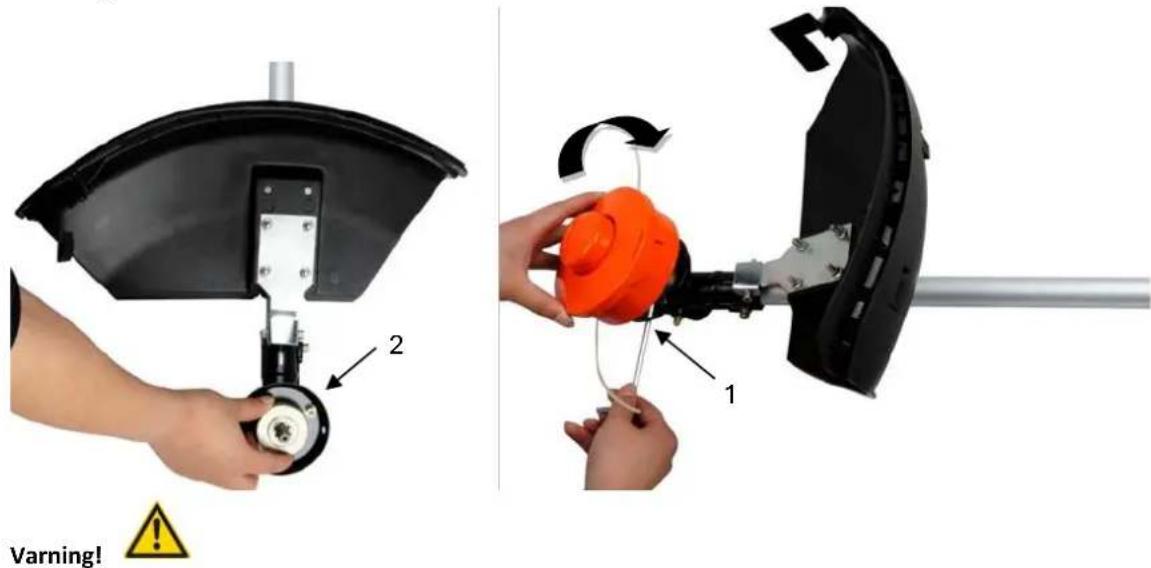

Montering av Rasentrimmers (Fadenspule) Steg 1: Stick in nyckeln (1) i hålet på transmissionshuvudet så att transmissionsaxeln låses. Skruva loss muttern och ta bort den. Eftersom detta är en säkerhetsmutter, se till att det finns en vänstergänga. Steg 2: Montera den nedre distansbrickan (här punkt 2, samma skiva som ovan vid montering av kniv 2) och montera gängrullen på växelaxeln. De återstående tillbehören som den övre distansen/brickan eller silverringen behövs inte för att montera trådrullen! Dra sedan åt dem för hand. Varning! Se till att alla komponenter är ordentligt monterade och monterade och att alla skruvar är åtdragna.

BRÄNSLE OCH 2-TAKTSOLJA

Använd blyfri bensin med 2-takts motorolja i förhållandet 40:1. Under de första arbetsprocesserna kan ett blandningsförhållande på 25:1 väljas för att initialt smörja alla maskindelar optimalt. VARNING: Använd aldrig ren bensin i din maskin. Detta orsakar permanent motorskada och utesluter tillverkarens garanti för denna produkt. Använd aldrig en bränsleblandning som har förvarats i mer än 90 dagar. VARNING: Det måste vara en premiumolja för 2-takts luftkylda maskiner. Vi rekommenderar original FUXTEC 2T-olja "Made in Germany". BRÄNSLEBLANDNING Blanda bränsle med 2-taktsolja i en avsedd behållare. Not blandningstabellen på följande sida för korrekt förhållande mellan bränsle och olja. Skaka behållaren för att säkerställa fullständig blandning. Bensin Tvåtakts motorolja (40:1) Bensin Tvåtakts motorolja (40:1) 1 liter 0,025 liter 5 liter 0,125 liter

VARNING: Brist på smörjning utesluter maskintillverkarnas ansvar. Bensin och olja måste blandas i förhållandet 40:1. Rekommenderat bränsle Det rekommenderas att använda blyfri bensin med ett oktantal på 90# eller högre för att minska koldioxidinfångningen i förbränningskammaren. Använd inte gammal eller smutsig bensin. Håll bränsletanken dammfri och undvik att vatten kommer in i tanken. Ibland blir det feltändningar när de är överbelastade, vilket är normalt. Om feltändningarna hörs under normal belastning rekommenderar vi att du byter ut bensinen. Om feltändningen kvarstår efter det, kontakta en auktoriserad verkstad.

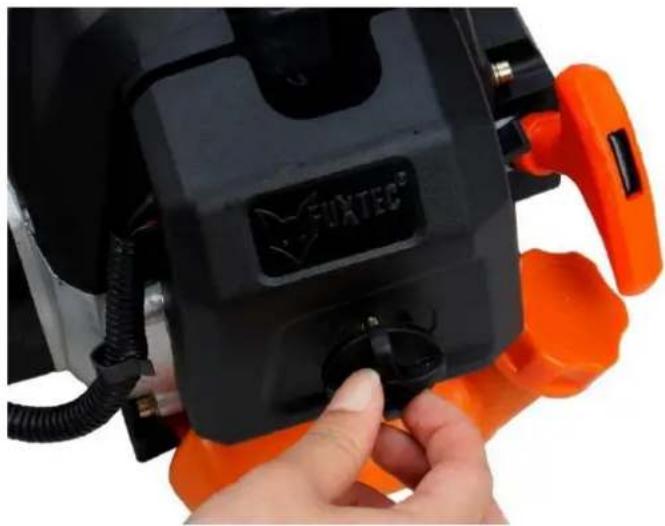

⚫ Bensin är mycket brandfarligt och kan leda till explosioner vid gnistor ⚫ Tanka endast i välventilerade rum och låt motorn svalna innan du fyller på. Rökning och öppen eld samt gnistor ska undvikas vid tankning ⚫ Överfyll inte tanken (se bild max. nivå) ⚫ Efter tankning, kontrollera att tanklocket är ordentligt stängt ⚫ Undvik bensinspill ⚫ Håll maskinen borta från barn Bensin med etanolhalt Motorn kan drivas med E10 bensin. Använd dock inte bensin med En etanolhalt som är högre än 10 %. 2 liter

1. Placera maskinen på en stadig och plan yta.

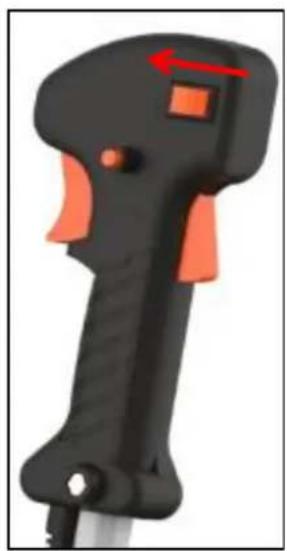

Skjut motorns stoppbrytare framåt till läge 1.

2. Justera spaken för startluckan (Choke) gå upp på "KALLSTART"

3. Tryck på förgasarpumpen ca 8-10 gånger (tills bensin rinner i ledningen)

4. Dra ut startsnöret med ett kort drag tills motstånd känns

(ca 100mm). Ett kontinuerligt, särskilt snabbt drag kommer att ge en stark gnista och motorn kommer att rapportera efter 2-3 bloss.

5. Viktig: Efter att motorn har rapporterat, ställ tillbaka spaken för startluckan (choken) i läge

"WARM START" och dra omedelbart i startmotorn igen tills motorn startar. '' Se även Video Device Start på vår hemsida''

6. Låt motorn värmas upp i cirka 10 minuter på tomgång

OBS: Om maskinen inte startar efter upprepade försök, se kapitlen om felsökning. OBS: Dra alltid startsnöret rakt ut. Om du drar i startmotorn i en vinkel gnuggar repet mot öglan. Det diagonala draget kan leda till att startlinan fransas eller går sönder. Håll alltid i starthandtaget när

repet dras tillbaka. Låt aldrig repet kastas tillbaka från ett utdraget läge. Detta kan skada startanordningen.

150. Varmstart av maskinen

1. Placera maskinen på en stadig och plan yta.

2. Flytta motorns stoppreglage nedåt

3.Skjut choken till läget "WARM START"

4. Dra ut startsnöret med ett kort drag tills motstånd känns

(ca 100mm). Ett kontinuerligt, särskilt snabbt drag ger en stark gnista och startar motorn Om maskinen inte startar, fortsätt igen enligt "Kallstart av maskinen"

151. Stoppa maskinen

Lås upp gasreglaget. Låt maskinen återgå till tomgång. Tryck motorns stoppknapp på handtaget uppåt tills maskinen stannar. Om dessa inte stannar, dra ut tändstiftsstiftet i en nödsituation. Lämna aldrig maskinen utan uppsikt när den är igång.

152. Tekniker för trimning

YTTERLIGARE SÄKERHETSINSTRUKTIONER

Innan du kör din maskin, läs anteckningarna i kapitel 3 och 4 i denna handbok. FÖRSIKTIGHET OM DU INTE ÄR BEKANT MED TRIMTEKNIKERNA, ÖVA MED MASKINEN I "STOPP"-LÄGE. TRIMMA ELLER KLIPP ALLTID VID HÖGA MOTORVARVTAL. Kör inte maskinen långsamt i början eller i trimläge. HÅLL ALLTID AVSTÅND INOM ARBETSOMRÅDET från burkar, flaskor, stenar etc. Virvlande föremål kan orsaka allvarliga skador på användare eller åskådare och skada maskinen. Om ett föremål stöts till av misstag, STÄNG omedelbart av MASKINEN och kontrollera maskinen. Kör aldrig maskinen med skadade eller defekta delar. ANVÄND INTE maskinen för något annat ändamål än att trimma gräs. Lyft aldrig nylonskärhuvudet över knähöjd under drift. Kör inte maskinen i en sluttning om det finns risk för att den glider eller tappar stabiliteten.

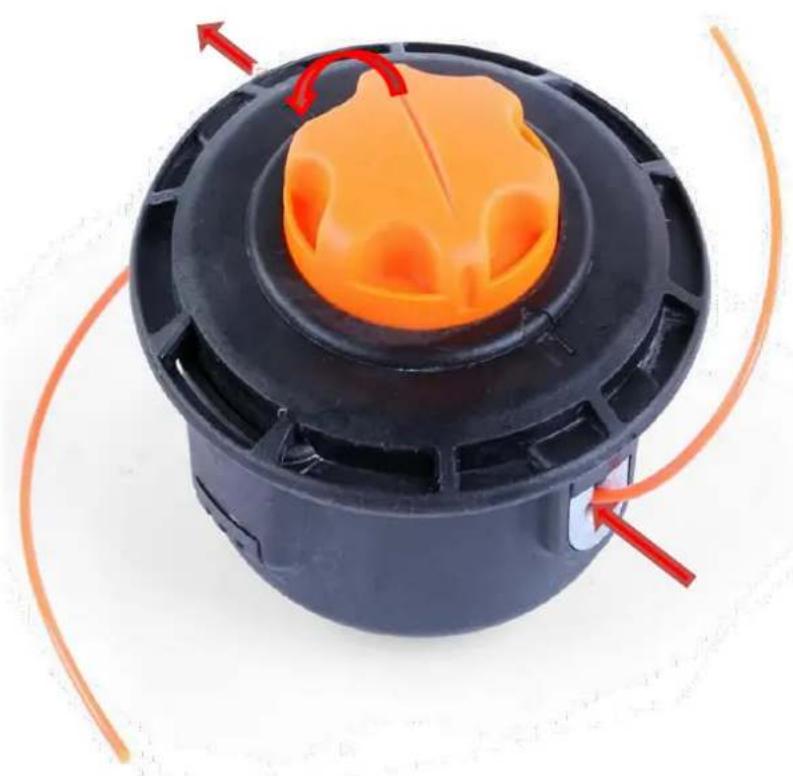

FRIGÖRING AV NYLONTRÅD

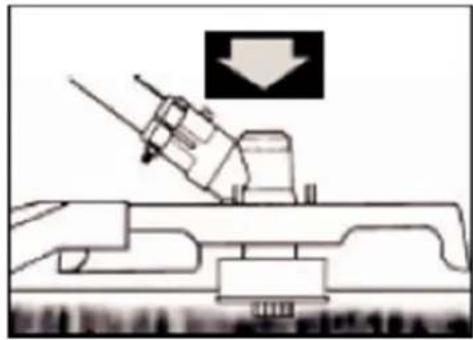

För att släppa ut ny linje, kör maskinen på full gas och knacka nylonskärhuvudet mot gräsmattan. Tråden släpps automatiskt. Kniven i skyddsskölden skär av överflödig tråd. VARNING: Ta regelbundet bort gräsavlagringar för att förhindra överhettning av drivaxeln. Gräsavlagringar uppstår när fibrer av ogräset trasslar in sig runt vågen under den skyddande skölden. Detta förhindrar att axeln kyls ner ordentligt. Ta bort gräsavlagringar med en skruvmejsel eller liknande verktyg endast när maskinen är avstängd.Manual_FX-PS152_FX-PS162_Int24_rev07

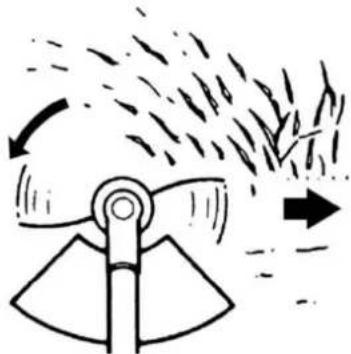

Om maskinen har utrustats på rätt sätt med en skyddssköld och ett skärhuvud av nylon, kommer din maskin att trimma fula ogräs och högt gräs med stor diameter i områden längs staket, väggar, fastigheter och runt träd. OBS: Var särskilt uppmärksam på trimning på tegel- eller stenväggar etc., vilket leder till snabb gängförslitning.

Sväng trimmerns nylonskärhuvud horisontellt från sida till sida. Luta inte skärhuvudet av nylon medan du arbetar. För korrekt klipphöjd, trimma i förväg i ett testområde. Håll nylonskärhuvudet på samma nivå för jämnt skärdjup.

BESKÄRNING RUNT TRÄD

Trimma runt trädstammar med ett långsamt tillvägagångssätt; Tråden ska inte kollidera med trädstammen. Gå runt trädet från vänster till höger. Närma dig gräs eller ogräs med spetsen på tråden.Manual_FX-PS152_FX-PS162_Int24_rev07

Med FX-PS152-modellen har du redan ett EASY Fit-nylongänghuvud i leveransen, som inte behöver demonteras på ett komplicerat sätt. Vrid spolhuvudet (orange) tills pilmarkeringarna matchar och hålet är synligt överallt. Du skjuter helt enkelt igenom önskad längd på tråden och lindar tråden medurs. Det är därför EASY FIT – fyller linan utan att demontera spolenManual_FX-PS152_FX-PS162_Int24_rev07

154. Tidsplan för underhåll

Regelbundna kontroller och justeringar måste utföras för att säkerställa att bensinmotorn behåller sin prestanda. Regelbundet underhåll säkerställer också en långsiktig livslängd. Se följande tabell för den regelbundna underhållscykeln.

Komponent Wartungszyklus Någon användning Varje månad eller 10 timmar Var 3:e månad eller 25:e timme Var 6:e månad eller 50:e timme Var 12:e månad eller 100:e timme Vartannat år eller var 300:e timme Luftfilter

Tändstiftsstift (tillval) Ren

Kylning Undersökning

Fästelement som muttrar och bultar Kontrollera (dra åt vid behov)

Koppling Undersökning

Tomgång Kontrollera och justera

Ventilspel Kontrollera och justera

Förbränningkammaren Ren

Bränsleledning Check

Alla år (byt ut vid behov)

VARNING a. Öka underhållsintervallen om arbete utförs i dammiga miljöer. b. Alla underhållsåtgärder – förutom de som anges i bruksanvisningen Arbetet måste utföras av kvalificerad underhållspersonal

Ett smutsigt luftfilter sätter press på motoreffekten, ökar bränsleförbrukningen och gör det svårt att starta. Om du märker en förlust av motoreffekt: 1 Ta bort skruven på filterlocket och ta bort filtret. 2 Rengör filtret med tvål och vatten. Använd aldrig bensin eller bensen! 3 Låt filtret lufttorka. 4 Byt ut filtret och fäst filterlocket med skruven.

Underhåll av tändstift För att säkerställa normal drift av motorn måste antändningsavståndet på 0,6 -0,7 mm bibehållas och vara fritt från kolavlagringar. Gör alltid följande när motorn är avstängd:

1. Lossa tändstiftskontakten försiktigt . Dra inte i kabeln utan direkt i kontakten

2. Använd den medföljande tändstiftsnyckeln för att skruva loss tändstiftet

3. Inspektera tändstiftet visuellt för skador och elektrodbränning,

Ta bort kolavlagringarna

4. veckor Kontrollera gapet med en bladmätare och böj elektroden till rätt avstånd

5. Kontrollera tändstiftsbrickan och slå på tändstiftet med ett vridmoment på 12- 15Nm

6. Sätt tillbaka tändlocket på tändstiftet

Tändstiftet måste skruvas fast, annars blir motorn varm och skadas. Slipning av skyddande sköldknivar

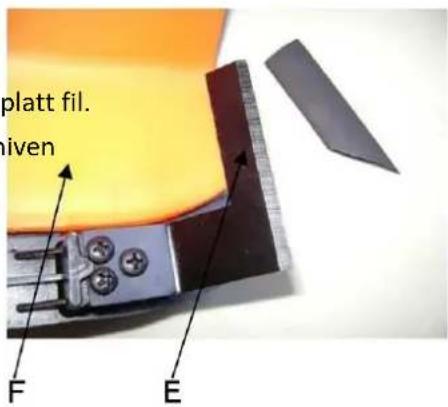

1. Ta bort skärbladet (E) från skyddskåpan (F).

2. Kläm fast kniven i ett skruvstäd. Slipa knivar med en platt fil.

Se till att du behåller vinkeln på skäreggen. Flytta slipkniven endast i en riktning under slipningsprocessen.

155. Förvaring av maskinen

VARNING: Om du inte följer dessa steg kan plack bildas i förgasaren. Detta gör det svårt att börja senare och orsakar permanent skada

1. Utför allt allmänt underhåll som anges i underhållsavsnittet i din

2. Rengör utsidan av maskinen, drivaxeln, skyddsskölden och nylonskärhuvudet.

3. Töm bränsletanken på bränsle.

4. Starta maskinen efter att bränslet har tömts.

5. Låt maskinen gå på tomgång tills den stannar av sig själv. Detta rengör förgasaren från bränsle.

6. Låt maskinen svalna (ca 5 minuter).

7. Använd en tändstiftsnyckel, ta bort tändstiftet.

8. Häll 1 tesked ren 2-taktsolja i förbränningskammaren. Dra i startsnöret

långsamt flera gånger för att belägga inre komponenter. Byt ut tändstiftet.

9. Förvara maskinen på en sval, torr plats borta från antändningskällor som en oljebrännare,

varmvattenberedare, etc

SKYDD AV TRANSPORTER

Se till att maskinen är väl säkrad under transport för att undvika bränsleförlust, skada eller personskada. Installera ett transportskydd för metallplåtar under transport och lagringManual_FX-PS152_FX-PS162_Int24_rev07

Tändstift Kolavlagring mellan tändstiftets dioder Rengör tändstiftet. Gapjustering 0,6 ~ 0,7 mm, byt ut tändstiftet annan Tändspole defekt, svänghjulsmagnet för svag Byt ut tändspolen eller svänghjulet Svag gnista

Komprimering för mycket bensin i förbränningskammaren, dåligt bränsle eller vatten i tanken Ta bort tändstiftet och låt det torka, byt ut bränslet. Förgasaren pumpar inte längre olja. Oljeledningen blockerad Rengöring av förgasaren och rengöring av ledningarna

Normal oljetillförsel men svag kompression Kolvringarna slitna, tändstiftet inte fastskruvat, cylinderhuvudet inte åtdraget, fel ventilspel eller tändningstid. Byt ut, dra åt, byt ut eller justera Normal oljetillförsel och bra gnista Dålig kontakt mellan tändlocket och tändstiftet Växla eller checka

Situation Orsak Lösning Motorn kommer inte upp i hastighet Choken är i "COLD START"-läge, avgassystemet täpper till ingen lufttillförsel, rörliga element slitna, tändgnistan svag för stort ventilspel, cylinderhuvudet sotigt Öppna choken, byt avgassystem, kontrollera eller byt tändspole, justera svänghjulet, tändstiftet Läckage av driftvätskor Ledningar till förgasarens igensatta tändstift skiljer sig felaktigt Byt ut rör och förgasare justera gapstorleken Motor- Ljud Fel chokeläge, Kamaxel skadad Kontrollera/byt kamaxel Förgasare läcker Fel på backventilen på tanklocket Sätt tillbaka tanklocket Förgasarpackning sliten Byt ut förgasaren eller packningen

Om ingen felsökning löser problemet, kontakta din återförsäljare eller tillverkaren direkt. Använd endast originaldelar som är godkända av tillverkaren, annars finns det risk för fara.

Låt endast kvalificerade specialister reparera din köpta enhet och endast med originalreservdelar. Detta säkerställer att enhetens säkerhet upprätthålls. Kontakta när som helst tillverkaren FUXTEC GmbH direkt angående underhållsarbete och anskaffning av reservdelar på www.fuxtec.de

Garantiperioden är 24 månader från inköpsdatumet. Förvara ditt köpbevis på ett säkert sätt. Undantagna från garantin är slitdelar och skador på grund av felaktig användning, användning av våld, tekniska ändringar, användning av fel tillbehör eller icke-originalreservdelar och reparationsförsök av okvalificerad personal. Garantireparationer får endast utföras av auktoriserade fackhandlare.

159. Meddelande om avfallshantering

Kontakta din lokala kommun för kassering av enheten. För att göra detta, kassera allt driftsmaterial som bensin och olja i förväg.Manual_FX-PS152_FX-PS162_Int24_rev07

160. EU-försäkran om överensstämmelse

Vi förklarar härmed, FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, TYSKLAND

att följande maskin uppfyller de relevanta grundläggande säkerhets- och hälsokraven i EG-direktiven på grund av dess design och design samt i den version vi släpper ut på marknaden. Maskinens namn: Bensin Motorsense/Rasentrimmer Maskin: FX-PS152 / FXPS162 Varumärke: FUXTEC FUXTEC Strömförbrukning/slagvolym 52cm³ / 62cm³ Uppmätt ljudeffektnivå LWA = 107,7 dB Garanterad ljudeffektnivå LWA=113dB Förfarande för överensstämmelse 2000/14/EG enligt bilaga V Relevanta EG-riktlinjer:

EG:s maskindirektiv 2006/42/EG EG:s riktlinjer för elektromagnetisk kompatibilitet (EMC) 2004/108/EG EG:s riktlinjer om buller (2000/14/EEG och 2005/88/EG) Harmoniserad Standarder:

Namn på och adress till den person som är behörig att sammanställa den tekniska dokumentationen och som är etablerad i gemenskapen
