FX-PS152 - Grasmaaier Fuxtec - Gratis gebruiksaanwijzing en handleiding

Soort product	Professionele thermische bosmaaier
Merk	Fuxtec
Model	FX-PS152
Motor	2-takt, luchtgekoeld
Cilinderinhoud	52 cm³
Maximaal vermogen	2,2 kW (bij 7.500 t/min)
Maximaal motortoerental	9.000 t/min
Stationair toerental	3.000 t/min
Snijdiameter	440 mm (nylondraad Ø 2,5 mm)
Soorten snijgereedschappen	Nylondraad, metalen mes met 3 tanden
Brandstoftankinhoud	1,2 L
Brandstofverbruik	0,98 kg/h
Droog gewicht	8,5 kg
Geluidsdrukniveau	99,5 dB(A) (K=3dB)
Gegarandeerd geluidsvermogensniveau	113 dB(A)
Handvibratie	5,259 m/s² (k=1,5 m/s²)
Voeding	Loodvrije benzine gemengd met 2-takt olie (40:1)
Hoofdfuncties	Gras, onkruid, struiken

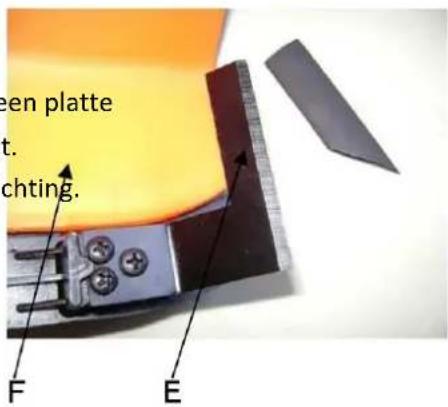

Regelmatig onderhoud	Luchtfilter reinigen, bougie reinigen, mes slijpen, brandstof aftappen voor opslag
Garantie	24 maanden
Land van fabricage	Duitsland (hoofdkantoor FUXTEC GmbH)

Veelgestelde vragen - FX-PS152 Fuxtec

Welk brandstofmengsel gebruiken voor de FX-PS152?

Gebruik een mengsel van loodvrije benzine en 2-takt motorolie in een verhouding van 40:1. Voor de eerste gebruiksuren wordt een verhouding van 25:1 aanbevolen om de smering te optimaliseren.

Hoe start ik de bosmaaier koud?

Plaats de machine op een vlakke ondergrond, zet de schakelaar op 1, de choke in de stand KOUDE START, pomp de carburateur 8 tot 10 keer, trek dan snel aan de startkabel tot u weerstand voelt. Zodra de motor aanslaat, zet u de choke in de stand WARME START en trekt u opnieuw.

Hoe vervang ik de nylondraad?

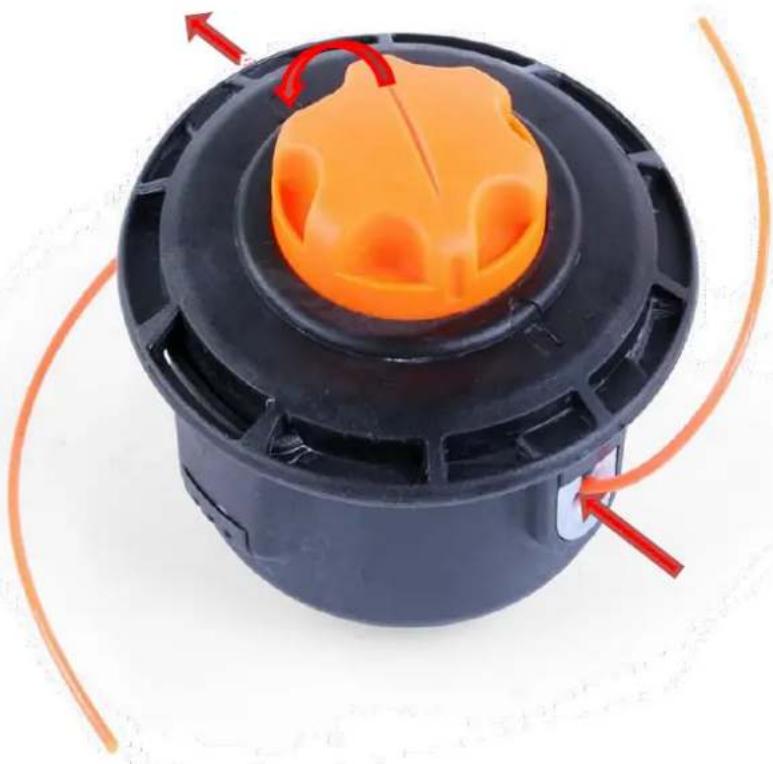

De EASY Fit kop maakt het mogelijk de draad te vervangen zonder de spoel te demonteren. Draai de oranje kop totdat de pijlen overeenkomen, steek dan de gewenste draadlengte in en wikkel deze rechtsom.

Wat is de aan te houden veiligheidsafstand?

Houd een afstand van minimaal 15 meter tussen de gebruiker en andere personen of dieren. Draag altijd persoonlijke beschermingsmiddelen (bril, handschoenen, gehoorbescherming).

Hoe onderhoud ik het luchtfilter?

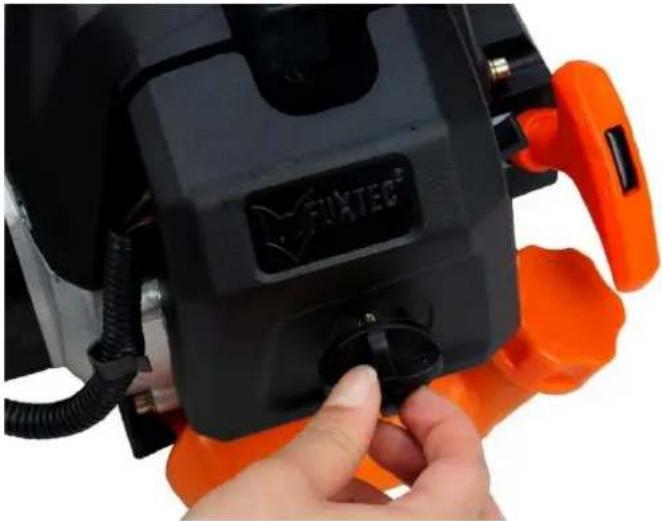

Reinig het luchtfilter elke maand of elke 10 uur gebruik. Verwijder het, was het met water en zeep, droog het aan de lucht, en plaats het terug. Laat de motor nooit draaien zonder filter.

Welke bougie gebruiken en welke afstand?

Gebruik een standaard bougie met een afstand van 0,6 tot 0,7 mm. Draai deze aan met een koppel van 12-15 Nm. Controleer deze elke 3 maanden of 25 uur.

Wat te doen als de machine niet start?

Controleer eerst de bougie: reinig of vervang deze indien vervuild. Zorg ervoor dat de brandstof vers is en het mengsel correct. Als de vonk zwak is, kan de ontstekingsspoel defect zijn. Raadpleeg het hoofdstuk Storingen van de handleiding.

Hoe bewaar ik de machine in de winter?

Tap de brandstoftank af, laat de motor draaien tot hij stopt om de carburateur schoon te maken. Verwijder de bougie, giet een theelepel 2-takt olie in de verbrandingskamer, trek langzaam aan de startkabel, en plaats de bougie terug. Bewaar op een droge en koele plaats.

Welke accessoires zijn compatibel?

Gebruik uitsluitend originele FUXTEC-accessoires: nylondraadkop, 3-tands snijmes (305 mm of 255 mm), heggensnoeiset, enz. Het gebruik van niet-goedgekeurde accessoires kan de machine beschadigen en de garantie doen vervallen.

Hoe stel ik de carburateur af?

De afstelling van de carburateur moet door een gespecialiseerde werkplaats worden uitgevoerd. Een verkeerde afstelling kan leiden tot afzettingen, slecht starten en blijvende schade.

GEBRUIKSAANWIJZING FX-PS152 Fuxtec

1. Specifications.... 168
2. Symbolen en veiligheidsinstructies op de machine....169
3. Beoogd gebruik en algemene veiligheidsinstructies....172
4. Opmerkingen voor accessoires....174
5. Opmerkingen over het werken met het metalen mes....175
6. De schouderriem omdoen....176
7. Overzicht van componenten .... 177
8. Montage van de machine....178
9. Koude start van de machine....182
10. Warme start van de machine 183
11. Stop de machine....183
12. Technieken voor trimmen .... 183
13. Nylondraad vervangen .... 184
14. Onderhoudsschema....186
15. Opslag van de machine....188
16. Probleemoplossing 189
17. Klantenservice 190
18. Garantie 190
19. Kennisgeving van verwijdering 190
20. EU-verklaring van overeenstemming 191

SVENSK VERSION....192

ORIGINELE GEBRUIKSAANWIJZING

Benzine Motorsense/Rasentrimmer

FX-PS152 / FX-PS162

Uw nieuwe apparaat is zo ontwikkeld en ontworpen dat het voldoet aan de hoge normen van FUXTEC, zoals gebruiksgemak en gebruikersveiligheid. Als het goed wordt behandeld, zal dit apparaat u jarenlang goed van dienst zijn.

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij het apparaat gebruikt.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

We streven ernaar om onze producten continu te verbeteren. Daarom kunnen technische gegevens en afbeeldingen worden gewijzigd!

1. Specificaties

Type	FX-PS152	FX-PS162
Motor	luchtgekoeld; 2-takt	luchtgekoeld; 2-takt
Cilinderinhoud	51,7 cm3	62cm3
Maximaal uitgangsvermogen (kW) (Voldoet aan ISO 8893)	2.2kW / 7.500min-1	2.6kW / 7.500min-1
Maximaal toerental van de motor	9.000^min-1	9.000^min-1
Onbelast toerental van de machine	3.000^min-1	3.000^min-1
Maximaal toerental van de spil (bosmaaier)	7.100^min-1	7100^min-1
Maximale spilsnelheid (grastrimmer)	6.600^min-1	6600^min-1
LPA op de cabine	99,5 dB(A) (K = 3dB)	101,0 dB(A) (K=3dB)
Gemeten LWA volgens ISO 10884	107,7 dB(A) (K = 3 dB)	106,9 dB(A) (K=3dB)
Gegarandeerde LWA	113dB(A)	113dB(A)
Maximale trillingswaarden bij elke beweging	5.259m/s2k=1.5m/s2	8.124m/s2k=1.5m/s2
Maximale schroefdraaddiameter	440mm ( 2.5mm)	440mm ( 2.5mm)
Diameter van metalen plaat	305 mm x 1,6 mm-2T / 255 mm x 1,6 mm-3T / 255 mm x 1,6 mm-4T / 255 mm x 1,6 mm-8T	305 mm x 1,6 mm-2T / 255 mm x 1,6 mm-3T / 255 mm x 1,6 mm-4T / 255 mm x 1,6 mm-8T
Draairichting van de snij-inrichting	Tegen de klok in (zie marking op het bord)	Tegen de klok in (zie marking op het bord)
Aantal handvatten	2 stuks	2 stuks
Droog gewicht (zonder brandstof, snijset, draagriem)	8,5 kg	8,67 kg
Inhoud brandstoftank (L)	1. okt.Arabisch cijfer	1. okt.Arabisch cijfer
Brandstofverbruik (kg/u) (in overeenstemming met ISO 8893)	0.98	0.98
Specifiek brandstofverbruik (g/kWh) (voldoet aan ISO 8893)	630	630

122. Symbolen en veiligheidsinstructies op de machine

	WAARSCHUWING! ONJUISTE TOESTAND KAN LEIDEN TOT: ERNSTIG LETSEL
	LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.
	DRAAG ALTIJD OOGBESCHERMING, GEHOORBESCHERMING EN HOOFDBESCHERMING
	DRAAG VOETBESCHERMING.
	DRAAG HANDSCHOENEN (Scherpe rand!).
	HET AANRAKEN VAN HET DRAAIENDE MES IS VERBODEN, LETSEL
	HOUD ALTIJD 15 METER AFSTAND VAN ANDERE PERSONEN AFSTAND
	HET GEGARANDEERDE GELUIDSNIVEAU VOLDOET AAN DE WETTELIJKE RICHTLIJNEN VOOR GELUID
	WAARSCHUWING VOOR RONDVLIEGENDE VOORWERPEN

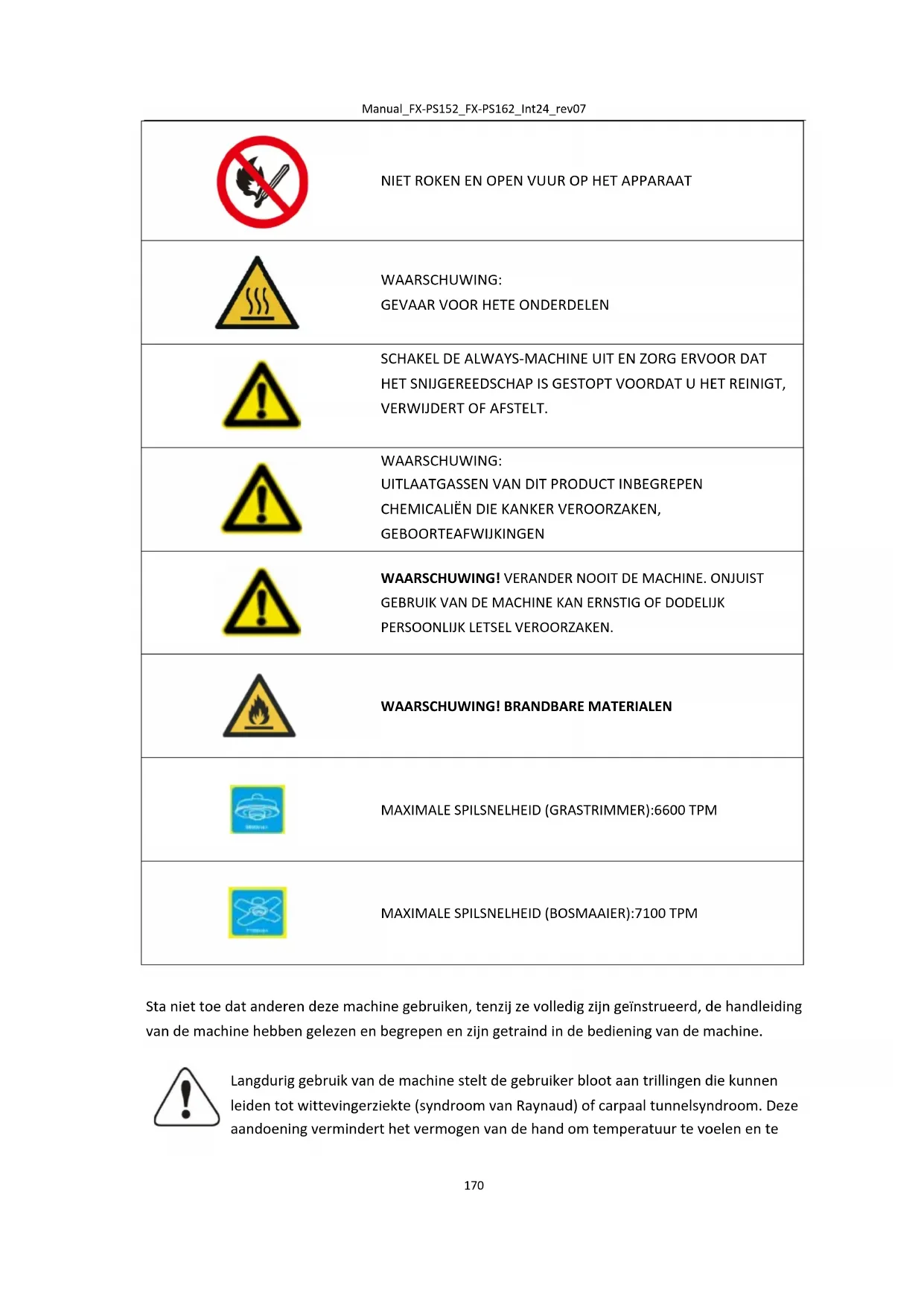

	NIET ROKEN EN OPEN VUUR OP HET APPARAAT
	WAARSCHUWING:GEVAAR VOOR HETE ONDERDELEN
	SCHAKEL DE ALWAYS-MACHINE UIT EN ZORG ERVOOR DAT HET SNIJGEREEDSCHAP IS GESTOPT VOORDAT U HET REINIGT, VERWIJDERT OF AFSTELT.
	WAARSCHUWING:UITLAATGASSEN VAN DIT PRODUCT INBEGREPEN CHEMICALIËN DIE KANKER VEROORZAKEN, GEBOORTEAFWIJKINGEN
	WAARSCHUWING! VERANDER NOOIT DE MACHINE. ONJUIST GEBRUIK VAN DE MACHINE KAN ERNSTIG OF DODELIJK PERSOONLIJK LETSEL VEROORZAKEN.
	WAARSCHUWING! BRANDBARE MATERIALEN
	MAXIMALE SPILSNELHEID (GRASTRIMMER):6600 TPM
	MAXIMALE SPILSNELHEID (BOSMAAIER):7100 TPM

Sta niet toe dat anderen deze machine gebruiken, tenzij ze volledig zijn geïnstrueerd, de handleiding van de machine hebben gelezen en begrepen en zijn getraind in de bediening van de machine.

Langdurig gebruik van de machine stelt de gebruiker bloot aan trillingen die kunnen leiden tot wittevingerziekte (syndroom van Raynaud) of carpaal tunnelsyndroom. Deze aandoening vermindert het vermogen van de hand om temperatuur te voelen en te

reguleren, veroorzaakt gevoelloosheid en warmtesensaties en kan leiden tot zenuw- en bloedsomloopschade en weefselsterfte.

Niet alle factoren die leiden tot wittevingerziekte zijn bekend, maar koud weer, roken en andere ziekten die de bloedvaten en de bloedcirculatie aantasten, evenals grote of langdurige stress door trillingen worden genoemd als factoren bij de ontwikkeling van wittevingerziekte. Om het risico op wittevingerziekte en carpaal tunnel syndroom te verminderen, moet u rekening houden met het volgende:

• Draag handschoenen en houd je handen warm.
• Neem regelmatig een pauze.

Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom niet uitsluiten. Langdurige en regelmatige gebruikers wordt daarom geadviseerd om de conditie van uw handen en vingers nauwlettend in de gaten te houden. Zoek onmiddellijk medische hulp als een van de bovenstaande symptomen optreedt.

Het geluid van het gereedschap kan uw gehoor beschadigen. Draag geluidsisolatie (Oropax of oorkappen) om het te beschermen. Langdurige en regelmatige gebruikers wordt geadviseerd om hun gehoor regelmatig te controleren. Wees vooral waakzaam en voorzichtig bij het

dragen van gehoorbescherming, omdat dit uw vermogen om waarschuwingen (oproepen, alarmen, enz.) te horen, beperkt.

WAARSCHUWING: Een zekere mate van blootstelling aan lawaai van dit apparaat is

onvermijdelijk. Stel luidruchtig werk uit tot toegestane en aangewezen tijden. Houd indien nodig rusttijden aan en beperk de werktijd tot het absolute minimum. Voor hun persoonlijke bescherming en de bescherming van personen in de buurt moet geschikte gehoorbescherming worden gedragen.

123. Beoogd gebruik en algemene veiligheidsinstructies

Deze machine mag alleen worden gebruikt voor het maaien of trimmen van gras, onkruid en kreupelhout.

Nooit voor andere doeleinden gebruiken, dit kan ernstig letsel veroorzaken!

De juiste veiligheidsinstructies moeten in acht worden genomen. STEL UZELF OF ANDEREN NIET BLOOT AAN GEVAAR. Volg deze algemene veiligheidsinstructies:

• Draag altijd een veiligheidsbril ter bescherming van de ogen. Lang haar moet naar achteren worden vastgebonden. Draag geen losse kleding of sieraden die verstrikt kunnen raken in bewegende delen van de machine. Er moeten altijd veilige, sterke en antislip veiligheidsschoenen worden gedragen. Het wordt aanbevolen om benen en voeten volledig te beschermen om zichzelf tijdens het gebruik te beschermen tegen rondvliegende voorwerpen.
• Controleer de hele machine op losse onderdelen (moeren, bouten, schroeven, enz.). Onderhoud of vervang indien nodig voordat u de machine gebruikt. Gebruik met deze aandrijfkop geen andere accessoires dan die welke door de fabrikant worden aanbevolen. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de gebruiker of omstanders, evenals schade aan de machine.
  • Houd de handgrepen vrij van olie en brandstof.
• Gebruik altijd de juiste handgrepen en de schouderriem bij het knippen
• Rook niet tijdens het mengen van de brandstof of het vullen van de tank
• Meng geen brandstof in een afgesloten ruimte of in de buurt van open vuur. Zorg voor voldoende ventilatie
• Meng en bewaar het brandstofmengsel in een geëtiketteerde container die volgens de lokale regelgeving is goedgekeurd voor dergelijk gebruik.
• Verwijder nooit de dop van de brandstoftank terwijl de machine draait
• Gebruik de machine niet in gesloten ruimtes of gebouwen. Uitlaatgassen bevatten gevaarlijke koolmonoxide.
• Probeer de machine niet af te stellen tijdens het lopen en dragen. Plaats de machine altijd op een vlakke, heldere ondergrond.
• Gebruik de machine niet als deze beschadigd is. Verwijder nooit de beschermkappen van de machine. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de bediener of toeschouwers, evenals schade aan de machine.
• Controleer het te snijden gebied en verwijder eventuele resten die verstrikt kunnen raken in de nylon snijkop of het snijblad. Verwijder ook alle mogelijke voorwerpen die de machine tijdens het snijden zou kunnen rondslingeren.
• Laat de machine nooit onbeheerd achter.

• Rek je niet te ver naar voren uit. Zorg te allen tijde voor een stevige stand en evenwicht. Laat de machine niet draaien terwijl u op een ladder staat of in een andere onstabiele staande positie.

• Kinderen hebben geen toegang tot de machine. Toeschouwers moeten op een veiligheidsafstand van minimaal 15 meter van het werkgebied staan.

• Houd uw handen en voeten tijdens het werkproces uit de buurt van de nylon snijkop of het metalen mes.
• Gebruik de machine niet als u moe, ziek of onder invloed van medicijnen, drugs of alcohol bent.
• Gebruik een onbeschadigde nylon snijkop. Als u een rots of een ander obstakel raakt, stop dan de machine en controleer de nylon snijkop. Een defecte of ongebalanceerde nylon snijkop mag nooit worden gebruikt.
• Voordat u begint, na een storing of klap, moet u het apparaat controleren en ervoor zorgen dat het in goede staat verkeert.
• Aandacht! Lokale regelgeving kan het gebruik van de machine beperken
• Houd het apparaat altijd in goede staat met het snijgereedschap. Houd er rekening mee dat onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen schade aan het apparaat en ernstig letsel kunnen veroorzaken bij de persoon die ermee werkt.
• Zet het apparaat tijdens transport goed vast om brandstofverlies, schade aan het apparaat en letsel te voorkomen. Installeer altijd de transportbeveiliging van het snijmes voordat u de machine vervoert of opbergt.
• Controleer bij machines met een koppeling regelmatig of de snijaccessoires stoppen met draaien wanneer de motor stationair draait.
• Controleer de machine voor elk gebruik op losse bevestigingsmiddelen, brandstoflekken, beschadigde onderdelen, enz. Vervang beschadigde onderdelen voor gebruik.
• Het is noodzakelijk om voldoende pauzes te nemen en de werkhouding te veranderen.
• Bewaar de machine niet in een afgesloten ruimte waar brandstofdampen een open vuur kunnen bereiken van de warmwaterboilers, ovens, enz. Bewaar de machine in een goed geventileerde ruimte
• BELANGRIJK: Zorg er bij het tanken van brandstof voor dat de machine is uitgeschakeld en afgekoeld. Tank nooit als de machine draait of heet is. Als er benzine is gemorst, veeg deze dan op voordat u de machine start

124. Opmerkingen voor accessoires

• Zorg ervoor dat uw product alleen is uitgerust met originele accessoires. Gebruik alleen originele onderdelen die door de fabrikant zijn voorgeschreven. Het gebruik van andere hulpapparatuur of accessoires kan letsel veroorzaken bij gebruikers en schade aan de machine.
• Reinig de motor volledig, vooral de brandstoftank en het luchtfilter. Na gebruik van het apparaat moeten alle brandstoffen worden verwijderd.
• Als u als toeschouwer een gebruiker van de machine benadert, trek dan zorgvuldig hun aandacht en bevestig dat de gebruiker de machine stopt. Laat de gebruiker niet schrikken of afleiden, anders kunt u een onveilige situatie veroorzaken.
• Raak nooit de nylon snijkop of het metalen mes aan wanneer de machine draait. Als het nodig is om de beschermkap of het snijgereedschap te vervangen, zorg er dan voor dat de machine en de snijgereedschappen tot stilstand zijn gekomen
• De machine moet UIT staan voordat u het werkgebied van de machine wijzigt
• Laat de machine indien nodig repareren door een erkende dealer. Als de machine defect is, mag u deze niet meer laten draaien.
• Raak bij het starten of bedienen van de machine nooit hete onderdelen zoals de uitlaat, bougiekabels of bougie aan.
• Nadat de machine is gestopt, is de uitlaat nog heet. Plaats de machine nooit in de buurt van brandbare materialen (droog gras, ontvlambare gassen of ontvlambare vloeistoffen, enz.).
• Let er vooral op dat bij gebruik in de regen of direct na de regen de grond glad kan zijn.
• Als u glijdt of op de grond valt, laat dan de gashendel onmiddellijk los
• Voordat u een verstopping verwijdert, moet u de machine stoppen en de bougiestekker loskoppelen. Voordat u de machine afstelt of repareert, moet u ervoor zorgen dat de machine is uitgeschakeld en de bougieconnector is verwijderd.
  • Pas op dat u de machine niet laat vallen of obstakels raakt.
• Als de machine voor langere tijd wordt opgeslagen, tap dan brandstof af uit de brandstoftank en carburateur, reinig de onderdelen, plaats de machine op een veilige plaats en zorg ervoor dat de machine volledig is afgekoeld.
• Voer constante controles uit voor een veilige en efficiënte werking van de machine. Neem voor een volledige controle contact op met een gespecialiseerde werkplaats.
  • Houd de machine uit de buurt van vuur of vonken.
• Wees voorzichtig bij het gebruik ervan. Er bestaat gevaar voor terugslag en terugslag.
• Wees uiterst voorzichtig bij het gebruik van deze machine met het snijblad. Een terugslag van het snijmes is een reactie die kan optreden wanneer het roterende snijmes een voorwerp raakt dat niet kan worden gesneden. Dit contact zorgt ervoor dat het snijmes even stilstaat en dan plotseling met versnelde kracht van het geraakte object afduwt. Deze terugslagreactie kan zo gewelddadig zijn dat de bediener de controle over de machine verliest. Een terugslag van het snijmes kan zonder waarschuwing optreden als het snijmes een obstakel tegenkomt, geblokkeerd raakt of vast komt te zitten. Dit is waarschijnlijker in

gebieden waar het moeilijk is om het materiaal dat moet worden gesneden bij te houden. Om gemakkelijk en veilig te kunnen snoeien, pakt u het onkruid dat u wilt maaien van rechts naar links aan. In het geval dat een voorwerp of houten stok onverwachts wordt geraakt, kan dit een terugslag van het snijmes verminderen.

125. Opmerkingen over het werken met het metalen mes

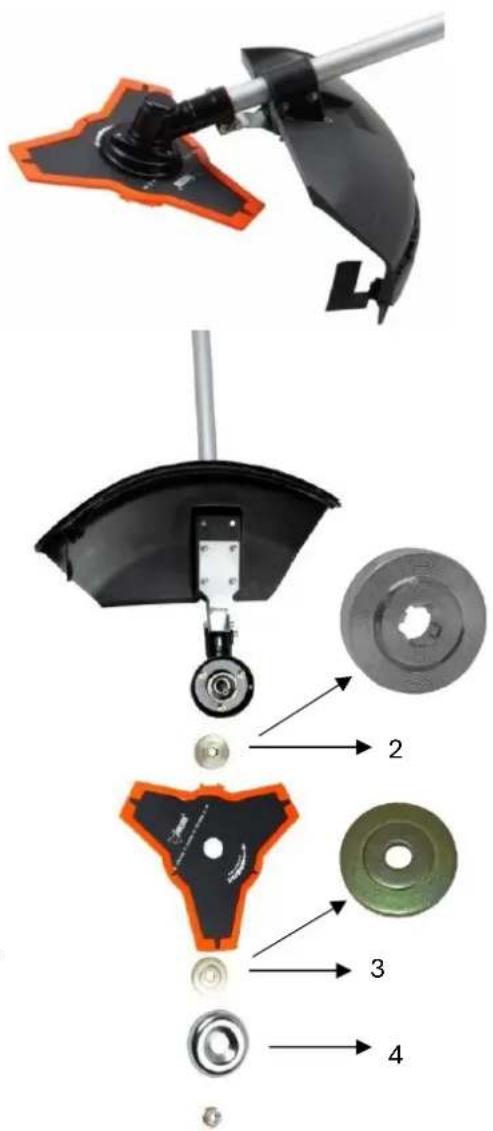

Bij de machine wordt een metalen mes met 3 tanden geleverd. Dit wordt gebruikt voor het snoeien van struiken en onkruid. Het gebruik van het zaagblad met deze machine is verboden.

WAARSCHUWING

VOOR GEVAAR

Snijd niet met botte, gebarsten of beschadigde metalen platen.

Controleer voor het werken het gebied op obstakels zoals stenen, metalen staven of andere voorwerpen. Als deze niet worden verwijderd

Markeer deze positie zodat een botsing met het mes

wordt vermeden. Leidingen kunnen vast komen te zitten aan de bladkop en flap of in de lucht worden geslingerd.

WAARSCHUWING

OOR GEVAAR

Gebruik de bosmaaier niet voor het zagen van bomen.

WAARSCHUWING

OOR GEVAAR

Gebruik de schouderriem constant. Stel de riem af en bevestig deze en

Riemklemplaat op de machine zodat de machine zich enkele cm boven de grond bevindt

Hangt. De snijkop en het beschermschild moeten in alle richtingen waterpas staan.

Span de machines voor aan de rechterkant van uw lichaam.

WAARSCHUWING

VOOR GEVAAR

Daarnaast draag je hoofd-, oog-, gelaats- en gehoorbescherming en veiligheidsschoenen. Draag geen ringen en sieraden of

losse, bungelende kleding die vast kan komen te zitten in de machine.

Draag geen schoeisel met onbeschermde tenen en werk

Niet op blote voeten of zonder beenbescherming. In bepaalde situaties,

Je draagt hoofdbescherming.

126. De schouderriem omdoen

schouderriem is voorzien van een snelsluiting (zie foto). U kunt de schouderriem snel verwijderen door aan de snelsluiting te trekken.

Lees de handleiding aandachtig door. Zorg ervoor dat u volledig vertrouwd bent met de besturing en het juiste gebruik van de machine. Begrijp hoe u de

machine kunt stoppen en stoppen. Begrijp hoe u een uitgerekt hulpstuk snel kunt losmaken.

Laat niemand op het werk in de GEVARENZONE kommen. De gevarenzone is een gebied met een straal van 15 meter (ongeveer 16 stappen). Sta erop aan dat mensen in de GEVAARSZONE oogbescherming dragen tegen slingerende voorwerpen. Als de machine moet worden gebruikt op een plaats waar mensen onbeschermd zijn, werk dan met een laag gesmoord toerental om het risico op slippende voorwerpen te verminderen.

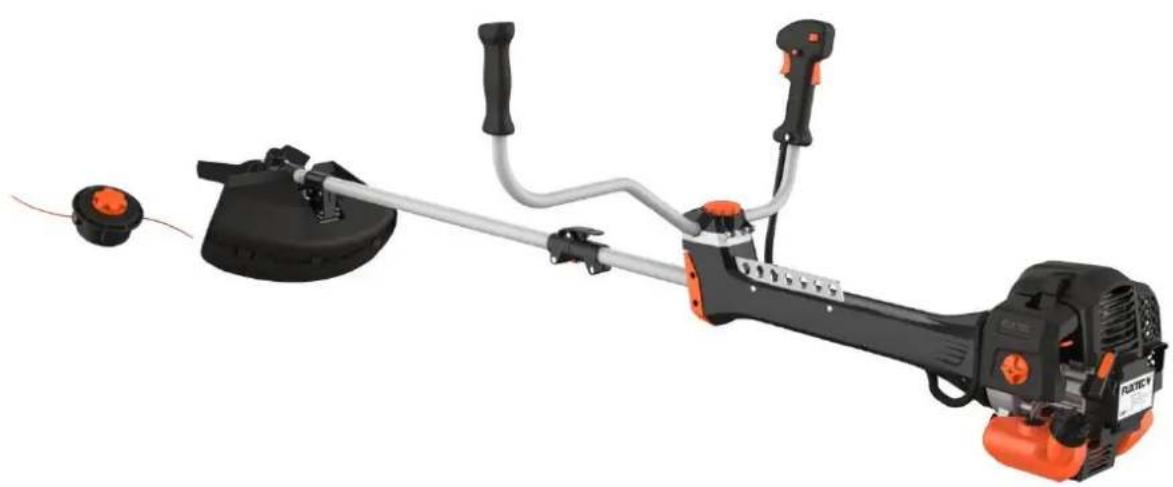

127. Overzicht van componenten

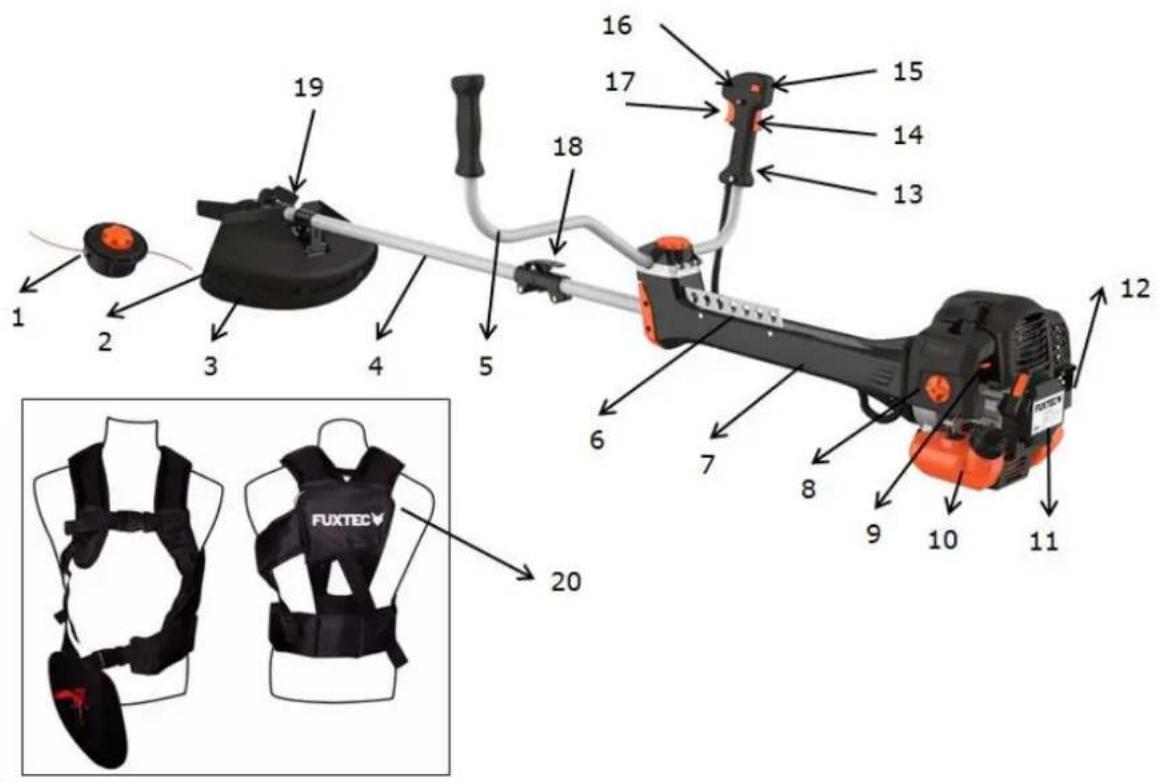

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 FUXTEC

1. Kop met nylon draad
2. Snijmessen
3. Schild
4. Aandrijfas
5. U-handgreep
6. Houder voor draagriem
7. Anti-vibratie eenheid
8. Het deksel van de luchtfilter
9. Choke hendel
10. Tank

11. Seilzug-Easystarter

12. Uitlaat

13. Gashendel
14. Gasbarrière*
15. Start/stop-schakelaar
16. Gas vergrendeling**
17. Wurgen
18. Verbinden
19. 3-tands metalen mes
20. Professionele schouderriem

128. Montage van de machine

Bevestiging van het handvat

Het handvat moet voor gebruik worden gemonteerd.

Volg de volgende afbeeldingen voor een correcte installatie.

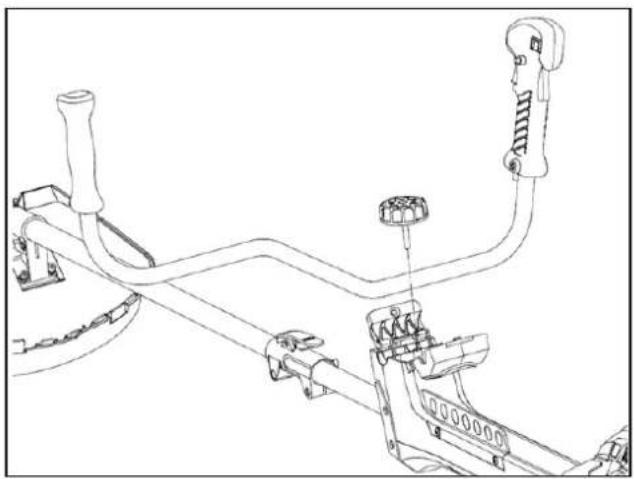

Montage van de handgreepbuis voor gebruik

Plaats de U-handgreep in de open beugel en schroef beide schalen aan elkaar met de oranje borgschroef.

Zorg ervoor dat u het "Componentenoverzicht" onder hoofdstuk 7 raadpleegt om er zeker van te zijn dat de handgreep in de juiste positie staat!

Montage van de aandrijfas

1). Breng de aandrijfas aan op de hoofdas zodat het gat van de as is uitgelijnd met de borgpen van de connector.

2). Bedien de borgbout en steek de aandrijfas in de hoofdas. Laat de borgpen los en zorg ervoor dat de borgpen in het gat klikt.

3). Draai de vleugelschroef met de klok mee om de verbinding vast te zetten.

Installatie van het beschermende schild

Monteer de beschermkap op de aandrijfasbuis tegen het transmissiehuis. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt.

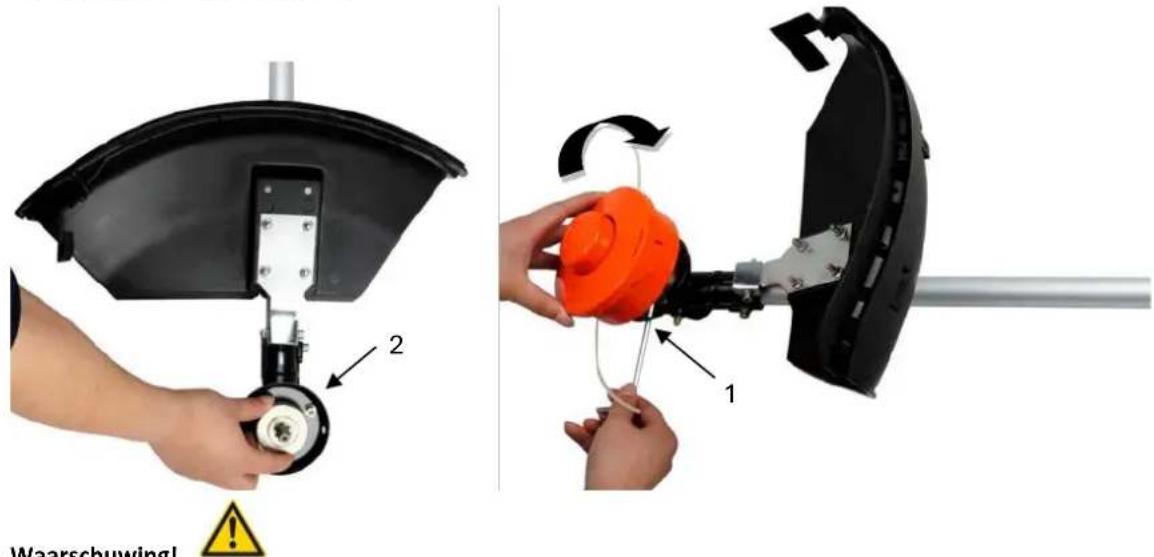

Montage van de metalen plaat

Stappen:

1. Steek de sleutel (1) in het gat van de transmissiekop.
2. Verwijder de moer, het deksel (4) en bovenste afstandhouder (3) van de aandrijfas.
3. Plaats de metalen plaat in het midden van de onderste Afstandhouder (2). Zorg ervoor dat de gemarkeerde de zijde van het snijmes in contact is met de schijf (2).
4. Schuif het bovenste afstandsstuk (3) over de aandrijfas naar de ongemarkeerde zijde van de metalen plaat. Zorg ervoor dat de onderste (ongemarkeerde) kant van het snijmes in contact is met het bovenste afstandsstuk (3).
5. Plaats de zilveren ring = deksel (4) en draai de wartelmoer stevig vast met vergrendelde tandwielkop (zie punt 1).

Steek de sleutel (1) in het gat van de aandrijfkop zodat de aandrijfas vergrendeld is. Draai de moer los en verwijder deze. Aangezien dit een veiligheidsmoer is, moet u ervoor zorgen dat er een linkse schroefdraad is.

Stap 2:

Monteer de onderste afstandhouder (hier punt 2, dezelfde schijf als hierboven bij het monteren van het mes 2) en installeer de draadspoel op de tandwielas. De overige accessoires zoals de bovenste afstandhouder/ring of de zilveren ring zijn niet nodig om de draadspoel te monteren! Draai ze vervolgens met de hand vast.

2 1 Waarschuwing!

Waarschuwing!

Zorg ervoor dat alle componenten correct zijn gemonteerd en gemonteerd en dat alle schroeven zijn vastgedraaid.

BRANDSTOF EN 2-TAKT OLIE

Gebruik loodvrije benzine met 2-takt motorolie in een verhouding van 40:1. Tijdens de eerste werkprocessen kan een mengverhouding van 25:1 worden gekozen om in eerste instantie alle machineonderdelen optimaal te smeren.

WAARSCHUWING: Gebruik nooit pure benzine in uw machine. Dit veroorzaakt permanente motorschade en sluit de fabrieksgarantie voor dit product uit. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen is opgeslagen.

WAARSCHUWING: Het moet een premium olie zijn voor 2-takt luchtgekoelde machines. Wij adviseren originele FUXTEC 2T olie "Made in Germany".

BRANDSTOF MENGSEL

Meng brandstof met 2-taktolie in een daarvoor bestemde container. Notitie

De mengseltabel op de volgende pagina voor de juiste verhouding tussen brandstof en olie. Schud de container om ervoor te zorgen dat het mengsel volledig is.

Benzine	Tweetakt motorolie (40:1)	Benzine	Tweetakt motorolie (40:1)
1 liter	0.025 liter	5 liter	0.125 liter
2 liter	0.050 liter	10 liter	0.250 liter

WAARSCHUWING: Gebrek aan smering sluit de aansprakelijkheid van machinefabrikanten uit.

Benzine en olie moeten worden gemengd in een verhouding van 40:1.

Aanbevolen brandstof

Het wordt aanbevolen om loodvrije benzine te gebruiken met een octaangetal van 90# of hoger om het vastleggen van koolstof in de verbrandingskamer te verminderen. Gebruik geen oude of vuile benzine. Houd de brandstoftank stofvrij en voorkom dat er water in de tank komt. Soms zullen er misfires zijn bij overbelasting, wat normaal is.

Als de misfires onder normale belasting hoorbaar zijn, raden we aan de benzine te vervangen. Als de ontstekingsfout daarna nog steeds aanwezig is, neem dan contact op met een erkende werkplaats.

WAARSCHUWING

Vuldop Max_vulniveau

• Benzine is licht ontvlambaar en kan bij vonken tot explosies leiden
• Tank alleen in goed geventileerde ruimtes en laat de motor afkoelen voordat u gaat tanken. Roken en open vuur, evenals eventuele vonken moeten tijdens het tanken worden vermeden
• Vul de tank niet te vol (zie afbeelding max. niveau)
• Controleer na het tanken of de tankdop goed gesloten is
• Vermijd het morsen van benzine
• Houd de machine uit de buurt van kinderen

Benzine met ethanolgehalte

De motor kan worden bediend met E10 benzine. Gebruik echter geen benzine met een ethanolgehalte hoger dan 10%.

129. Koude start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond. Schuif de motorstopschakelaar naar voren naar stand 1.

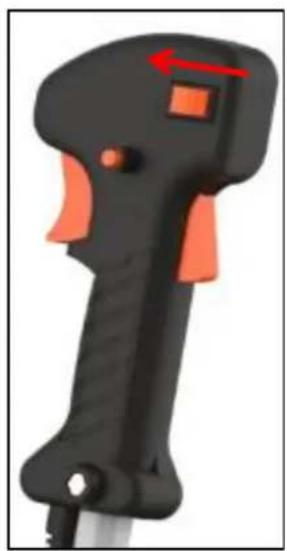

1. Stel de hendel voor de startklep af (Verstikking) ga omhoog op "KOUDE START"
2. Druk op de carburateurpomp ca. 8-10 keer (totdat er benzine in de leiding stroomt)
3. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, vooral snelle trekkracht zorgt voor een sterke vonk en de motor meldt zich na 2-3 trekjes.

1. Belangrijk: Nadat de motor zich heeft gemeld, zet u de hendel voor de startklep (choke) terug in de stand "WARME START" en trekt u onmiddellijk weer aan de starter totdat de motor start. "Zie ook Video Device Start op onze homepage"
2. Laat de motor ongeveer 10 minuten opwarmen terwijl hij stationair draait OPMERKING: Als de machine na herhaalde pogingen niet start, raadpleeg dan de hoofdstukken over probleemoplossing.

NOTITIE: Trek het startkoord altijd recht naar buiten. Door de starter schuin te trekken, wrijft het touw tegen het oog. De diagonale trekkracht kan leiden tot rafelen of breken van de startlift. Houd altijd de starchandgreep vast wanneer het touw zich terugtrekt. Laat het touw nooit terugslingeren vanuit een uitgetrokken positie. Dit kan het startapparaat beschadigen.

130. Warme start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.
2. Zet de motorstopschakelaar omlaag
   3.Schuif de choke naar de stand "WARM START"
3. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, bijzonder snelle trekkracht zorgt voor een sterke vonk en start de motor

Als de machine niet start, ga dan opnieuw verder volgens "Koude start van de machine"

131. Stop de machine

Ontgrendel de gashendel. Laat de machine terugkeren naar stationair. Druk de motorstopschakelaar op de handgreep omhoog totdat de machine tot stilstand komt. Als deze niet stoppen, trek dan in geval van nood aan de bougie. Laat de machine nooit onbeheerd achter terwijl deze draait.

132. Technieken voor trimmen

AANVULLENDE VEILIGHEIDSINSTRUCTIES

Lees voordat u uw machine in gebruik neemt de aanwijzingen in hoofdstuk 3 en 4 van deze handleiding.

VOORZICHTIGHEID

ALS U NIET BEKEND BENT MET DE TRIMTECHNIEKEN, OEFEN DAN MET DE MACHINE IN DE "STOP"-POSITIE.

TRIM OF SNIJD ALTIJD BIJ HOGE MOTORTOERENTALLEN. Laat de machine niet langzaam draaien aan het begin of in de trimmodus.

HOUD ALTIJD AFSTAND IN HET WERKGEBIED van blikken, flessen, stenen, enz. Rondslingerende voorwerpen kunnen ernstig letsel veroorzaken bij gebruikers of toeschouwers en de machine beschadigen. Als er per ongeluk tegen een voorwerp wordt gestoten, ZET dan onmiddellijk de MACHINE UIT en controleer de machine. Laat de machine nooit draaien met beschadigde of defecte onderdelen.

Gebruik de machine NIET voor andere doeleinden dan het trimmen van gras.

Til de nylon snijkop tijdens het gebruik nooit boven kniehoogte op.

Laat de machine niet op een helling draaien als de kans bestaat dat u wegglijdt of de stabiliteit verliest.

LOSLATEN VAN NYLONDRAAD

Om verse lijn vrij te geven, laat u de machine vol gas draaien en tikt u met de nylon snijkop op het gazon. De draad wordt automatisch losgelaten. Het mes in het beschermschild snijdt overtollige draad af.

LET OP: Verwijder regelmatig grasafzettingen om oververhitting van de aandrijfas te voorkomen. Grasafzettingen ontstaan wanneer vezels van het onkruid verstrikt raken rond de golf onder het beschermende schild. Dit voorkomt dat de as goed afkoelt.

Verwijder grasafzettingen alleen met een schroevendraaier of iets dergelijks als de machine is uitgeschakeld.

Als de machine goed is uitgerust met een beschermend schild en een nylon snijkop, zal uw machine lelijk onkruid en hoog gras met een grote diameter snoeien in gebieden langs hekken, muren, eigendommen en rond bomen.

NOTITIE: Besteed speciale aandacht aan het bijsnijden van bakstenen of stenen muren, enz., wat leidt tot snelle draadslijtage.

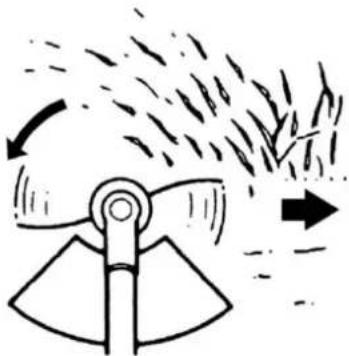

NAUWKEURIGER TRIMMEN

Zwaai de nylon snijkop van de trimmer horizontaal heen en weer. Kantel de nylon snijkop niet tijdens het werken. Voor de juiste maaihoogte trimt u vooraf in een testruimte. Houd de nylon snijkop op hetzelfde niveau voor een gelijkmatige snedediepte.

Snoei rond boomstammen met een langzame aanpak; De draad mag niet tegen de boomstam botsen. Loop van links naar rechts om de boom heen. Benader gras of onkruid met de punt van de draad.

133. Nylondraad vervangen

Bij het FX-PS152-model heeft u al een EASY Fit nylondraadkop in de leveringsomvang, die niet op een ingewikkelde manier hoeft te worden gedemonteerd.

Draai de spoelkop (oranje) totdat de pijlmarkeringen overeenkomen en het gat overal zichtbaar is. Je schuift eenvoudig de gewenste lengte van de draad door en windt de draad met de klok mee. Daarom EASY FIT – de lijn vullen zonder de spoel te demonteren

134. Onderhoudsschema

Er moeten regelmatig controles en afstellingen worden uitgevoerd om ervoor te zorgen dat de benzinemotor zijn prestaties behoudt. Regelmatig onderhoud zorgt ook voor een lange levensduur. Zie de volgende tabel voor de reguliere onderhoudscyclus.

WartungszyklusBestanddeel		Elk gebruik	Elke maand of 10 uur	Elke 3 maanden of 25 uur	Elke 6 maanden of 50 uur	Elke 12 maanden of 100 uur	Elke 2 jaar of 300 uur
Luchtfilter	Cheque	■
	Schoon			■een
Bougie	Herzien en aanpassen					■
	Ruilen						■
Bougies (optioneel)	Schoon					■
Verkoeling	Onderzoek				■
Bevestigingsmiddelen zoals bouten en moeren	Controleren (vastdraaien indien nodig)	■
Koppeling	Onderzoek				■b
Stationair	Controleren en bijsturen					■b
Kleppen speling	Controleren en bijsturen					■b
Verbrandingskamer	Schoon	300 uur daarna
Brandstof	Cheque					■
Gastank	Cheque					■
Brandstofleiding	Cheque	Alle bouwjaren (vervang indien nodig)

WAARSCHUWING

a. Verhoog de onderhoudsintervallen als er werkzaamheden worden uitgevoerd in stoffige omgevingen.
b. Alle onderhoudswerkzaamheden – behalve die vermeld in de gebruikershandleiding

Werkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel

Het luchtfilter reinigen

LET OP: Laat de motor nooit draaien zonder het luchtfilter.

Een vervuild luchtfilter zet het motorvermogen onder druk, verhoogt het brandstofverbruik en maakt het moeilijk om te starten. Als u een verlies van motorvermogen opmerkt:

1 Verwijder de schroef op het filterdeksel en verwijder het filter.
2 Reinig het filter met water en zeep. Gebruik nooit benzine of benzeen!
3 Laat het filter aan de lucht drogen.
4 Plaats het filter terug en zet het filterdeksel vast met de schroef.

Om de normale werking van de motor te garanderen, moet de ontstekingsafstand van 0,6 -0,7 mm worden aangehouden en vrij zijn van koolstofafzettingen. Doe altijd het volgende als de motor uitgeschakeld is:

1. Koppel de bougiestekker voorzichtig los. Trek niet aan de kabel maar direct aan de stekker
2. Gebruik de meegeleverde bougiesleutel om de bougie los te draaien
3. Inspecteer de bougie visueel op beschadiging en verbranding van de elektrode, Verwijder de steenkoolafzettingen
4. okt. Controleer de opening met een voelermaat en buig de elektrode op de juiste afstand van 0,6 tot 0,7 mm
5. Controleer de bougiesproeier en draai de bougie aan met een aanhaalmoment van 12-15 Nm
6. Plaats de bougiedop terug op de bougie

De bougie moet worden vastgeschroefd, anders wordt de motor heet en beschadigd.

Slijpen van beschermmessen

1. Verwijder het snijmes (E) van het beschermkap (F).
2. Klem het mes in een bankschroef. Slijp messen met een platte vijl. Zorg ervoor dat u de hoek van de snijkant aanhoudt.

Beweeg het slijpmes tijdens het slijpen slechts in één richting.

135. Opslag van de machine

WAARSCHUWING: Als u deze stappen niet volgt, kan er tandplak ontstaan in de carburateur. Dit maakt het moeilijk om later te beginnen en veroorzaakt blijvende schade

1. Voer al het algemene onderhoud uit dat wordt vermeld in het onderhoudsgedeelte van uw Gebruikershandleiding.
2. Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.
3. Tap de brandstof uit de brandstoftank af.
4. Nadat de brandstof is afgetapt, start u de machine.
5. Laat de machine stationair draaien totdat de machine zelfstandig stopt. Hierdoor wordt de brandstof van de carburateur ontdaan.
6. Laat de machine afkoelen (ongeveer 5 minuten).
7. Gebruik een bougiesleutel, verwijder de bougie.
8. Giet 1 theelepel schone 2-taktolie in de verbrandingskamer. Trek aan het startkoord langzaam meerdere keren om interne componenten te coaten. Vervang de bougie.
9. Bewaar de machine op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals een oliebrander, boiler, enz

Zorg ervoor dat de machine tijdens het transport goed vastzit om brandstofverlies, schade of letsel te voorkomen. Installeer een transportbeveiliging voor metalen platen tijdens transport en opslag

136. Probleemoplossing

1. Moeilijkheden bij de inbedrijfstelling

Situatie		Oorzaak	Oplossing
Geen vonk	Bougie	Koolstofafzetting tussen de diodes van de bougie	Reinig de bougie. Gap-aanpassing 0,6 ~ 0,7 mm, vervang de bougie
	ander	Bobine defect, vliegwielmagneet te zwak	Vervang de bobine of het vliegwiel
Zwakke vonk	Compressie	Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank	Verwijder de bougie en laat deze drogen, vervang de brandstof.
	Carburateur pompt geen olie meer.	Olieleiding geblokkeerd	Reinigen van de carburateur en reinigen van de leidingen
	Normale olietoevoer maar zwakke compressie	Zuigerveren versleten, bougie niet vastgeschroefd, cilinderkop niet vastgedraaid, verkeerde klepspeling of ontstekingstijdstip.	Vervangen, vastdraaien, vervangen of aanpassen
	Normale olietoevoer en goede vonk	Slecht contact tussen de bougiekap en de bougie	Ruilen of controleren

1. Moeilijkheden tijdens het gebruik

Situatie	Oorzaak	Oplossing
Motor komt niet op toeren	Choke staat in de stand "KOUDE START",uitlaatsysteem verstopt geen luchttoevoer,bewegende elementen versleten, ontstekingsvonkzwak te grote klepspeling, cilinderkop roet	Choke openen, uitlaatsysteem vervangen,bobine controleren of vervangen, vliegwielafstellen, bougie
Lekkende bedrijfsvloeistoffen	Leidingen naar de carburateur verstoppen de afstand tussen de bougies onjuist	Vervang leidingen en carburateur pas degrootte van de opening aan
Motor-Geluiden	Verkeerde chokepositie,Nokkenas beschadigd	Nokkenas controleren/vervangen
Carburateur lekt	Falen van de terugslagklep op de tankdop	Plaats de tankdop terug
	Carburateurpakking versleten	Carburateur of pakking vervangen

Als het probleem niet wordt opgelost door probleemoplossing, neem dan rechtstreeks contact op met uw dealer of de fabrikant. Gebruik alleen originele onderdelen die door de fabrikant zijn goedgekeurd, anders bestaat er gevaar gevaar.

137. Klantenservice

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.

Neem te allen tijde rechtstreeks contact op met de fabrikant FUXTEC GmbH voor onderhoudswerkzaamheden en de aanschaf van reserveonderdelen bij www.fuxtec.de

138. Garantie

De garantieperiode is 24 maanden vanaf de datum van aankoop. Bewaar uw aankoopbewijs goed. Uitgesloten van de garantie zijn slijtageonderdelen en schade als gevolg van oneigenlijk gebruik, gebruik van geweld, technische wijzigingen, gebruik van verkeerde accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties onder garantie mogen alleen worden uitgevoerd door geautoriseerde vakhandelaren.

139. Kennisgeving van verwijdering

Neem contact op met uw plaatselijke gemeente voor het weggooien van het apparaat. Om dit te doen, dient u alle bedrijfsmaterialen zoals benzine en olie van tevoren weg te gooien.

140. EU-verklaring van overeenstemming

Hierbij verklaren wij, FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

dat de volgende machine voldoet aan de relevante essentiële veiligheids- en gezondheidseisen van de EG-richtlijnen vanwege het ontwerp en de ontwerp, evenals in de versie die we op de markt brengen.

Naam van de machine: Benzine Motorsense/Rasentrimmer

Machine: FX-PS152 / FXPS162

Handelsmerk: FUXTEC

Stroomverbruik/ verplaatsing 52cm³ / 62cm³

Gemeten geluidsvermogensniveau LWA = 107,7dB

Gegarandeerd geluidsvermogensniveau LWA = 113dB

Conformiteitsprocedure 2000/14/EG

volgens bijlage V

EG-machinerichtlijn 2006/42/EG

Relevante EC-richtlijnen: EG-richtlijnen voor elektromagnetische compatibiliteit (EMC)

2004/108/EG

EG-richtlijnen inzake geluidsemissies (2000/14/EEG en 2005/88/EG)

Geharmoniseerde EN ISO 11806-1

Normen: EN ISO 14982

Handtekening/datum van de fabrikant:

L. Zirkler, 30.11.2022

Naam en adres van de in de Leonhard Zirkler

Gemeenschap gevestigde FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

persoon die bevoegd is om de technische documentatie samen te stellen

SVENSK VERSION

ORIGINAL BRUKSANVISNING

Bensin Motorsense/Rasentrimmer

FX-PS152 / FX-PS162
