Produkttyp	ISOFIX-bas för barnbilbarnstol (modulsystem)
Märke och modell	Axkid Envirobase
Ungefärliga mått (L x B x H)	65 x 40 x 25 cm (med utfälld stödben)
Ungefärlig vikt	6 kg
Strömförsörjning	CR1632-batteri (för ljudsignal vid installation av stödben)
Godkännande	ECE-förordning nr 129 (i-Size)
Installationsriktning	Endast bakåtvänd
Fästning i fordonet	ISOFIX-armar + stödben + anti-rebounce-stöd
Kompatibla barnstolar	Axkid Envirobaby (40-75 cm, upp till 13 kg) och Axkid Envirokid (61-105 cm, upp till 18 kg)
Indikatorer för korrekt installation	Gröna indikatorer för ISOFIX och stolsfäste, grön indikator för stödben + ljudsignal
Material	Återvinningsbar plast (inklusive växtfibrer enligt partner Trifilon), tvättbar textilklädsel
Underhåll och rengöring	Maskintvättbar klädsel vid 30°C (skonsam cykel), plastdelar rengörs med milt rengöringsmedel
Justeringar	Längd på ISOFIX-armar (4 lägen), längd på stödben, position på anti-rebounce-stöd
Huvudsakliga säkerhetsegenskaper	Anti-rebounce-stöd, stödben med ljudindikator, ISOFIX-lås, fäste för barnstol med indikator
Förbjuden användning	Får inte installeras på ett säte med aktiv frontalkrockkudde; stödben obligatoriskt i fordon; endast med originalklädsel
Garanti	24 månader (exklusive normalt slitage, oavsiktliga skador, UV-missfärgning)
Allmän information	Ingår i Axkids modulsystem; obligatoriskt byte efter olycka; återvinning rekommenderas via lokal återvinningscentral

Vanliga frågor - Envirobase Axkid

Vilka barnbilstolar är kompatibla med Axkid Envirobase-basen?

Basen är endast kompatibel med stolarna Axkid Envirobaby (för spädbarn 40–75 cm, upp till 13 kg) och Axkid Envirokid (för barn 61–105 cm, upp till 18 kg). Använd inga andra stolar.

Kan jag installera Envirobase-basen på en framsäte med airbag?

Nej, det är förbjudet att installera basen på ett säte där en aktiv frontalkrockkudde finns. Om krockkudden kan stängas av enligt fordonstillverkarens anvisningar är installation möjlig, men kontrollera lokala bestämmelser (t.ex. i Spanien får barn under 135 cm inte åka fram).

Hur vet jag att stödbenet är korrekt installerat?

Fäll ut stödbenet tills foten når golvet i fordonet. Indikatorn på toppen av benet ska bli grön och ljudsignalen slutar. Om pipandet fortsätter, justera längden.

Vad gör jag om ljudsignalen från stödbenet inte fungerar?

Det kan indikera ett urladdat batteri. Byt ut CR1632-batteriet som sitter under stödbenets fot (skruva loss de två skruvarna). Använd endast ett CR1632-batteri.

Kan jag använda basen utan anti-rebounce-stödet?

Nej, anti-rebounce-stödet är en viktig säkerhetsdetalj och måste alltid vara installerat. Det fästs på baksidan av basen och justeras efter fordonets säte.

Hur rengör jag klädseln på Envirobase-basen?

Textilklädseln kan tas bort och tvättas i maskin vid 30°C, skonsam cykel. Lägg den inte i torktumlare. Plastdelarna rengörs med milt rengöringsmedel och vatten.

Är basen justerbar efter tillgängligt utrymme?

Ja, ISOFIX-armarna kan justeras i 4 lägen (i–iv) och anti-rebounce-stödet kan flyttas för att ge mer eller mindre utrymme för barnets ben eller framsätet.

Vad gör jag vid en olycka, även en mindre?

Basen måste bytas omedelbart efter en olycka, eftersom osynliga skador kan äventyra säkerheten. Axkid avråder från att köpa begagnade produkter.

Kan jag använda icke-originalklädsel?

Nej, använd endast originalklädsel från Axkid. All annan klädsel kan påverka systemets säkerhet. Reservklädsel finns på webbplatsen www.axkid.com.

Var hittar jag listan över kompatibla fordon?

Kontrollera fordonets manual för i-Size-platser och besök www.axkid.com för en lista över fordon som är kompatibla med Envirobase-basen.

BRUKSANVISNING Envirobase Axkid

Tack för att du har valt AXKID ENVIROBASE!

Läs denna instruktionsbok noggrant innan du monterar AXKID ENVIROBASE i bilen.

För mer i nformation och installationsvideor, se www.axkid.com

AXKID ENVIROBASE är en del av Axkids modulsystemet och kan användas med:

• AXKID ENVIROBABY – Babyskydd för barn från 40–75 cm och upp till 13 kg.
• AXKID ENVIROKID Seat – Bakåtvänd bilstol för barn från 61–105 cm och upp till 18 kg.

Detta är ett i-Size-bilbarnstolssystem med förbättrat skydd. Den är godkänd i enlighet med FN-föreskrift nr 129/03, för användning i i-Size kompatibla fordons stolspositioner såsom indikeras i fordonstillverkarens användarmanual. Om du är osäker på om du gjort rätt, kontakta tillverkaren (www.axkid.com) eller din återförsäljare.

Viktig information

För att maximera säkerheten för barnet är det viktigt att tänka på följande:

• Följ alltid anvisningarna i instruktionsboken noggrant. En felaktig montering kan allvarligt påverka säkerheten för ditt barn. Om du är osäker på om du gjort rätt, kontakta din återförsäljare som kan visa dig korrekt montering.
• Spara denna instruktionsbok för framtida bruk. Om instruktionsboken går förlorad kan du hitta den online på www.axkid.com
• Använd inte en AXKID ENVIROKID och AXKID ENVIROBASE på ett säte med en aktiv frontalkrockkudde. Om du trots allt vill montera AXKID ENVIROBASE på denna plats måste krockkudden kopplas ur enligt fordonstillverkarens anvisningar.
• Bilbarnstolen ska bytas ut om den varit med om en olycka, oavsett hur liten olyckan än är. Den kan ha skador som inte syns vilka allvarligt kan påverka säkerheten för ditt barn. Därför avråder Axkid alltid från att köpa en begagnad bilbarnstol.
• Om AXKID ENVIROBASE har utsatts för direkt solljus, kontrollera att sätet inte är för varmt innan du sätter fast ditt barn.
• Se till att AXKID ENVIROBASE är installerad på ett sätt där inga delar fastnar av rörliga säten, bildörrar, etc.
• AXKID ENVIROBASE får endast installeras bakåtvänt.
• Lämna aldrig barnet utan uppsikt i bilen.
• Se till att eventuellt bagage och lösa föremål är ordentligt fästa i bilen eftersom de kan orsaka personskada vid en olycka
• Se till att barnets rygg ligger mot bilbarnstolen när du spänner fast ditt barn med bältet.
• Se alltid till att bältet är ordentligt åtdraget mot ditt barn och att spännet är helt låst. Du ska inte kunna nypa tag om remmarna.
• Se till att bältet inte har snott sig.
• Se alltid till att stödbenet är i rätt position och att det har kontakt med fordonets golv. Försäkra dig om att indikatorn på stödbenets topp visar grönt och att du inte hör något pipande ljud från stödbensfoten.
• Försök inte att demontera eller modifiera någon del av AXKID ENVIROBASE. Garantin och säkerhetsprestandan för AXKID ENVIROBASE kan påverkas om du gör det.
• Använd aldrig AXKID ENVIROBASE utan tygklädseln. Sitsens tygklädsel är en säkerhetsfunktion och får endast ersättas med en Axkid-originalklädsel i tyg.
• Läs fordonshandboken för att se vilka sittplatser som är lämpliga att använda för AXKID ENVIROKID och AXKID ENVIROBASE.
• Axkid rekommenderar att alltid använda sitsskydd för att skydda bilens säte från repor och smuts.
• Om du känner dig osäker, kontakta återförsäljaren där bilbarnstolen köptes eller kontakta [e-mail]

Innehållsförteckning

Delar 52

Montering i bilen 53

Tillåten och otillåten placering av AXKID ENVIROBASE 53

Montera AXKID ENVIROBABY på basen 54

Montera AXKID ENVIROKID Seat på basen 55

Modulsystemet AXKID ENVIROKID 55

Ta bort bilstol från AXKID ENVIROBASE 56

Ta bort AXKID ENVIROBASE från bilen 56

Justeringar för AXKID ENVIROBASE 56

Skötsel och underhåll 57

Garanti 57

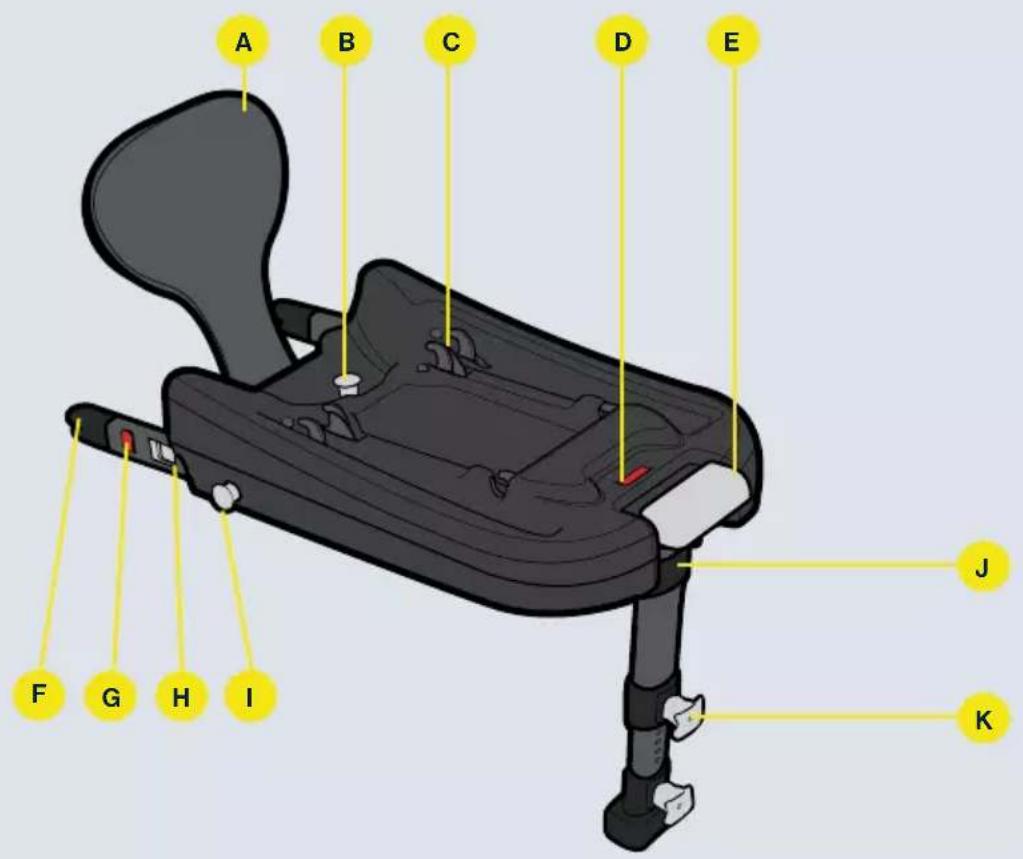

Delar

Fäst och justera Anti-rotationsbågen (A) vid dess innersta position genom att dra upp ARB-frisläppningsknappen (B) och trycka in anti-rotationsbågen i AXKID ENVIROBASE. Fäll ut stödbenet (M) tills dess att monteringssummern för stödbenet (J) visar grönt. När stödbenet fälls ut börjar stödbenets monteringssummer (O) att pipa. Pipsignalen tystnar efter att korrekt montering har utförts.

2

Dra i ISOFIX-knoppen (I) och dra ut ISOFIX-armarna (F) till ett lämpligt läge (i-iv). Repetera steget för båda armarna.

3

Fäst ISOFIX-armarna (F) i fordonets ISOFIX-kopplingspunkter i rätt sätesposition (se avsnitt Tillåten och otillåten placering av bilbarnstol). Kontrollera att ISOFIX-monteringsindikatorn (G) visar grönt.

4

Dra ut Anti-rotationsbågen (A) mot fordonssätet genom att dra ut ARB-frisläppningsknoppen (B) och föra Anti-rotationsbågen (A) mot fordonssätet. Släpp sedan ARB-frisläppningsknoppen (B). Se till att tillämpa så mycket tryck som möjligt och att ARB-frisläppningsknoppen (B) avger ett klickljud.

5

Dra ut stödbenet (M) genom att dra i stödbensknoppen (K) för att dra ut stödbenet så att stödbenets fot (N) har kontakt med fordonets golv. Släpp stödbensknoppen (K) och lyft AXKID ENVIROBASE uppåt för att fälla ut stödbenet (M) ytterligare tills det hörs ett klick. Stödbenet (M) bör nu vara låst och stadigt förankrat i golvet. Kontrollera att ljudet från monteringssummern har tystnat.

6

Montera AXKID ENVIROBABY på basen: Dra sitsens frisläppningshandtag (E) till det yttre läget (se F6). Sätt babyskyddet på basen och tryck ner det på basen tills frisläppningshandtaget för sitsen (E) låses med ett klick och inidkatorn för sitsfästning (D) visar grönt.

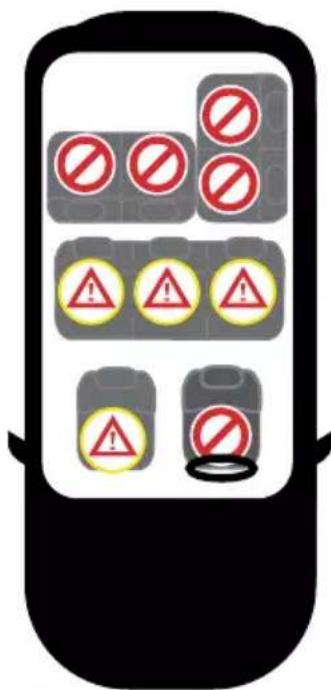

Tillåten och otillåten placering av AXKID ENVIROBASE

AXKID ENVIROBASE kan monteras bakvänt på alla framåtriktade passagerarsäten som har ISOFIX-kopplingspunkter. Den är godkänd för användning i alla i-Size-godkända säten men kan också passa i andra, icke i-Size-godkända, ISOFIX-säten. Se din bils instruktionsmanual för att information om lämplig montering eller se billistan på www.axkid.com.

Främre passagerarsäte (utan aktiv airbag) JA/NEJ*
Främre passagerarsäte (med aktiv airbag) NEJ
Baksäte med trepunktsbälte JA
Säte med tvåpunktsbälte NEJ
Sido- och bakåtvända säten NEJ

VIKTIGT: Om du vill montera AXKID ENVIROBASE på ett säte med airbag måste denna kopplas ur enligt biltillverkarens instruktioner. Notera att vissa bilar kräver att en auktoriserad verkstad kopplar ur airbagen.

* Enligt artikel 117 i Spaniens allmänna trafikregleringen är det, utan undantag, förbjudet att köra med barn som är 135 centimeter långa eller kortare i fordonets framsäten.

Använd aldrig på ett säte med aktiv airbag.

Montera AXKID ENVIROBABY på basen

Dra sitsens frisläppningshandtag (E) till det yttre läget (se F6). Sätt babyskyddet på basen och tryck ner det på basen tills frisläppningshandtaget för sitsen (E) läses med ett klick och inidkatorn för sitsfästning (D) visar grönt. Fästkrokarna (C) bör nu ha fäst i babyskyddet både fram och bak.

Se till att AXKID ENVIROBABY inte är i kontakt med något annat bilsäte och att stödbenet är stadigt förankrat i golvet och att stödbenets monteringssummer (O) har tystnat. Se också till att handtaget är i position A1 (se AXKID ENVIROBABY-manualen för ytterligare instruktioner).

VIKTIGT:

Se AXKID ENVIROBABY-manualen för fullständiga instruktioner för hur produkten monteras och hur du spänner fast barnet i stolen.

SV

Montera AXKID ENVIROKID på basen

Dra sitsens frisläppningshandtag (E) till det yttre läget (se F6). Sätt bilbarnstolen på basen och tryck ner det på basen tills frisläppningshandtaget för sitsen (E) låses med ett klick och inidkatorn för sitsfästning (D) visar grönt. Fästkrokarna (C) bör nu ha fäst i bilbarnstolen både fram och bak.

Se till att AXKID ENVIROKID Seat inte är i kontakt med något annat bilsäte och att stödbenet är stadigt förankrat i golvet och att stödbenets monteringssummer (O) har tystnat.

VIKTIGT:

Se AXKID ENVIROKID-manualen för fullständiga instruktioner för hur produkten monteras och hur du spänner fast barnet i stolen.

Axkids Modulsystem

Axkids modulsystem består av:

AXKID ENVIROBASE - Bas för enkel installation i bilar med ISOFIX-kopplingspunkter.

- AXKID ENVIROBABY – Babyskydd för barn från 40–75 cm och upp till 13 kg.

- AXKID ENVIROKID – Bakåtvänd bilstol för barn från 61–105 cm och upp till 18 kg.

WARNING: Endast AXKID ENVIROBABY (babyskydd) och AXKID ENVIROKID (bilbarnstol) får installeras på en AXKID ENVIROBASE (bas). Om du använder produkter från andra modulsystem på denna bas kan det leda till allvarliga skador i händelse av en kollision.

Ta loss bilbarnstol från AXKID ENVIROBASE

8

För att ta loss bilbarnstolen från AXKID ENVIROBASE, dra i sätets frigöringshandtag (E) och lyft samtidigt bilbarnstolen rakt upp.

Ta bort AXKID ENVIROBASE från bilen

9 Släpp spänningen på stödbenet (M) genom att dra i stödbensknoppen (K) och fäll in stödbenet till dess kortaste läge.
10 Släpp spänningen på anti-rotationsbågen (A) genom att dra i ARB-frisläppningsknoppen (B) och justera anti-rotationsbågen till dess kortaste läge genom att trycka in anti-rotationsbågen i AXKID ENVIROBASE.
11 Tryck in och dra bakåt på ISOFIX-frisläppningsknapparna (H) för att lossa AXKID ENVIROBASE från bilen. Repetera steget på båda sidorna. AXKID ENVIROBASE bör nu släppa och kan tas bort från bilen.
12 Stödbenet (M) kan fällas ihop till parkeringsposition (L) när AXKID ENVIROBASE är utanför fordonet för enkel hantering och förvaring (se F4). VARNING: Använd aldrig AXKID ENVIROBASE i fordonet när stödbenet är i parkeringsposition. Stödbenet är en viktig säkerhetsfunktion och måste alltid användas i fordonet.

AXKID ENVIROBASE-funktioner

AXKID ENVIROBASE kan justeras för att ge mer benutrymme åt barnet eller för mer utrymme åt föraren eller passagerarsätet i ditt fordon. Detta gör du genom att justera ISOFIX-armarna och Anti-rotationsbågen (ARB)

F1 ISOFIX-armarna (F) kan längdjusteras för att passa olika sittlägen. Det finns 4 lägen, i-iv. ISOFIX-armarna (F) justeras genom att du drar ut ISOFIX-knoppen (I) och samtidigt tycka eller dra i ISOFIX-armarna (F).
F2 AXKID ENVIROBASE kan justeras för att ge mer eller mindre benutrymme åt barnet. Anti-rotationsbågen (A) är inte monterad på basen vid leverans och behöver däför föras in i basen. Dra i ARB-frisläppningsknoppen (B) och skjut in anti-rotationsbågen (A) på sin plats. Se till att ARB-frisläppningsknoppen (B) avger ett klickljud när du har justerat anti-rotationsbågen. WARNING: AXKID ENVIROBASE får inte användas utan Anti-rotationsbågen eftersom den är en viktig säkerhetsfunktion.
F3 Om inget ljud hörs från stödbenets monteringssummer (O) när stödbenet fälls ut ska du kontrollera batteriet. Kontrollera batteriet genom att skruva loss de två skruvarna under stödbenets fot (N) och ta bort locket. Sedan är batteriet tillgängligt. Observera att du bara kan byta ut batteriet mot ett batteri med CR1632-storlek
F4 Stödbenet (M) kan fällas in i ett parkeringsläge under basen: dra i stödbenet nedåt, vik in det under basen och tryck in det i parkeringsläge. Det här läget för stödbenet gör det enklare att hantera och förvara AXKID ENVIROBASE och gör att monteringssummern inte piper när basen inte används. Parkeringsläget bör endast användas vid förvaring, aldrig när basen sitter monterad i ett fordon. Stödbenet är en viktig säkerhetsfunktion och måste alltid användas i fordonet.

Skötsel och underhåll

• Barnstolens klädsel kan tas av och tvättas i maskin på 30 °C handtvättsprogram. Torka inte i torktumlare, det kan skada klädseln och vadderingen kan lossna från tyget. På www.axkid.com finns filmer som visar hur man tar av och sätter tillbaka klädseln.
• Alla plastdelar på AXKID ENVIROBASE kan rengöras med milt rengöringsmedel och vatten. Använd inte starka kemikalier som innehåller lösningsmedel och liknande, eftersom det kan skada plasten och försämra bilbarnstolens säkerhet.
• Alla material som använts i AXKID ENVIROBASE är återvinningsbara och ska återvinnas i enlighet med lokala bestämmelser. Fråga din kommun om du är osäker på hur du ska återvinna produkten.
• Gör inga modifieringar eller ändringar på AXKID ENVIROBASE utöver de som beskrivs i denna bruksanvisning. Följ instruktionerna i denna manual noggrant. Eventuella reparationer måste utföras av tillverkaren eller agenten.
• Om klädseln behöver bytas ut, använd endast originalprodukter från Axkid. Om andra produkter används äventyras säkerhetssystemet hos AXKID ENVIROBASE, vilket kan orsaka allvarlig personskada eller dödsfall vid en olycka.

Axkid rekommenderar starkt återvinning av gamla bilbarnstolar. Innan du lämnar sätet på din lokala återvinningsstation, klipp av selen från sätet, ta bort textilöverdraget, ta bort så många frigolitdelar som möjligt, separera metall- och plastdelar om möjligt. Huvuddelen av sätet ska vara märkt som osäkert eller utgått (använd en markör) för att avskräcka någon från att använda den igen. Se din lokala kommunala riktlinjer för återvinningsinstruktioner för de olika materialen.

Trifilon är ett företag som är baserat i Sverige och gör hållbar plast.

Trifilons teknik använder växtfibrer för att ge plasten högre prestanda och sänka dess CO2-fotavtryck.

Världen behöver grönare plast - vårt uppdrag är att hjälpa till.

Garanti

AXKID ENVIROBASE omfattas av en 24 månaders garanti från inköpsdatumet. Spara alltid kvittot och ta med det till återförsäljaren vid eventuell reklamation.

Garantin täcker inte:

• Normal slitage
• Skada till följd av felaktig användning, försummelse eller olycka
• Reparationer som utförts av tredje part
• Alla material har hög motständskraft mot UV-strålning. UV-strålning från solen är emellertid mycket stark och gör att tyget bleks. Detta omfattas inte av garantin utan anses vara normalt slitage.
