BEDIENUNGSANLEITUNG Envirobase Axkid

• If the seat cover needs replacing, ensure only original products from Axkid are used. If other products are used, the AXKID ENVIROKID’s safety system may be compromised and could lead to severe injury in case of an accident. Trifilon is a Swedish based company that makes sustainable plastics. Trifilon’s technology uses plant fibres to both lower the CO2 footprint and give plastics higher performance. The world needs greener plastics — our mission is to help. trifilon.com18 Vielen Dnk, dss Sie sich für AXKID ENVIROBASE entschieden hben Lesen Sie diese Bedienungsanleitung, bevor Sie AXKID ENVIROBASE in Ihrem Fahrzeug installieren. Weitere Informationen und Installationsvideos finden Sie unter www.axkid.com. AXKID ENVIROBASE ist Teil des Axkid i-Size-Modularsystem und kann zusammen mit AXKID ENVIROBABY (Rückwärtsgerichtete Babyschale für Kinder von 40-75 cm und bis zu 13 kg) & AXKID ENVIROKID - (Rückwärtsgerichteter Kindersit für Kinder von 61-105 cm und bis zu 18 kg) verwendet werden. Dies ist ein i-Size-Modularsystem für Kindersicherheit. Es ist nach der UN-Regelung Nr. 129 für die Verwendung in i-Size- kompatiblen Fahrzeugsitzen zugelassen, die vom Fahrzeughersteller in der Bedienungsanleitung des Fahrzeuges angegeben werden. Wenden Sie sich im Zweifelsfall bitte entweder an den Hersteller des Modularsystems (www.axkid. com) oder an Ihren Händler. Wichtige Informationen Um die Sicherheit Ihres Kindes zu gewährleisten, sollten Sie folgende Punkte beachten.

• Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Ein falscher Einbau kann die Sicherheit Ihres Kindes ernsthaft beeinträchtigen. Falls Sie unsicher sind, suchen Sie sich Hilfe von einem Fachhändler, der Ihnen den korrekten Einbau demonstrieren kann.

• Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Sollten Sie diese Anleitung verloren haben, können Sie sie online unter www.axkid.com finden.

• Verwenden Sie AXKID ENVIROBASE niemals auf einem Fahrzeugsitz mit aktiviertem Frontalairbag. Wenn Sie das Modularsystem dennoch an dieser Stelle installieren möchten, muss der Airbag gemäß den Anweisungen des Fahrzeugherstellers deaktiviert werden.

• Im Falle eines Unfalls, und sei er noch so klein, sollte Ihr Kindersitz immer ersetzt werden. Er kann Schäden aufweisen, die nicht sichtbar sind und die Sicherheit Ihres Kindes gefährden. Aus diesem Grund rät Axkid vom Kauf eines gebrauchten Kindersitzes ab.

• Wenn der AXKID ENVIROKID direkter Sonneneinstrahlung ausgesetzt war, vergewissern Sie sich, dass der Kindersitz nicht zu heiß ist, bevor Sie Ihr Kind hineinsetzen.

• Lassen Sie Ihr Kind niemals unbeaufsichtigt im Fahrzeug zurück.

• Vergewissern Sie sich, dass alle Gepäckstücke und lose Gegenstände in Ihrem Fahrzeug gesichert sind. Diese können bei einem Unfall zu Verletzungen der Insassen führen.

• Stellen Sie sicher, dass AXKID ENVIROBASE so eingebaut wird, dass keine Teile des Modularsystems eingeklemmt werden, zum Beispiel durch Autotüren etc.

• AXKID ENVIROBASE darf nur entgegen der Fahrtrichtung eingebaut werden.

• Dieser Kindersitz darf NUR zusammen mit der AXKID ENVIROBASE installiert werden.

• Achten Sie darauf, dass der Rücken Ihres Kindes gegen den Kindersitz gedrückt wird, wenn Sie Ihr Kind mit dem Gurt anschnallen.

• Vergewissern Sie sich immer, dass der Gurt fest an Ihrem Kind anliegt und dass das Gurtschloss vollständig geschlossen ist.

• Überprüfen Sie, dass der Gurt nicht verdreht ist.

• Stellen Sie immer sicher, dass der Stützfuß in der richtigen Position ist und Kontakt mit dem Fahrzeugboden hat. Vergewissern Sie sich außerdem, dass die Anzeige oben auf dem Stützfuß grün leuchtet und dass Sie keinen Piepton vom Stützfuß hören.

• Versuchen Sie nicht, AXKID ENVIROBASE auseinanderzubauen oder zu modifizieren. Die Gewähr- und Sicherheitsleistung des AXKID ENVIROKID könnten dadurch beeinträchtigt werden.

• Benutzen Sie AXKID ENVIROBASE niemals ohne den Sitztextilbezug. Der Bezug ist ein Sicherheitsmerkmal und darf nur durch einen Original-Sitztextilbezug ersetzt werden.

• Lesen Sie im Handbuch Ihres Fahrzeugs nach, welche Sitzpositionen für AXKID ENVIROBASE und AXKID ENVIROKID geeignet sind.

• Axkid empfiehlt, immer einen Sitzschutz zu verwenden, um Ihren Fahrzeugsitz von Kratzern und Schmutz zu schützen.

• Falls Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Händler, bei dem Sie den Kindersitz gekauft haben, oder an info@ axkid.com.19

Einbau von AXKID ENVIROBASE im Auto

Erlaubte und nicht erlaubte Positionen für AXKID ENVIROBASE

Installation von AXKID ENVIROBABY auf der Base

Installation von AXKID ENVIROKID auf der Base

Das Axkid Modularsystem

Ausbau des Kindersitzes aus AXKID ENVIROBASE

Ausbau der AXKID ENVIROBASE aus Ihrem Fahrzeug

Pflege und Instandhaltung

INDIKATOR FÜR SITZBEFESTIGUNG

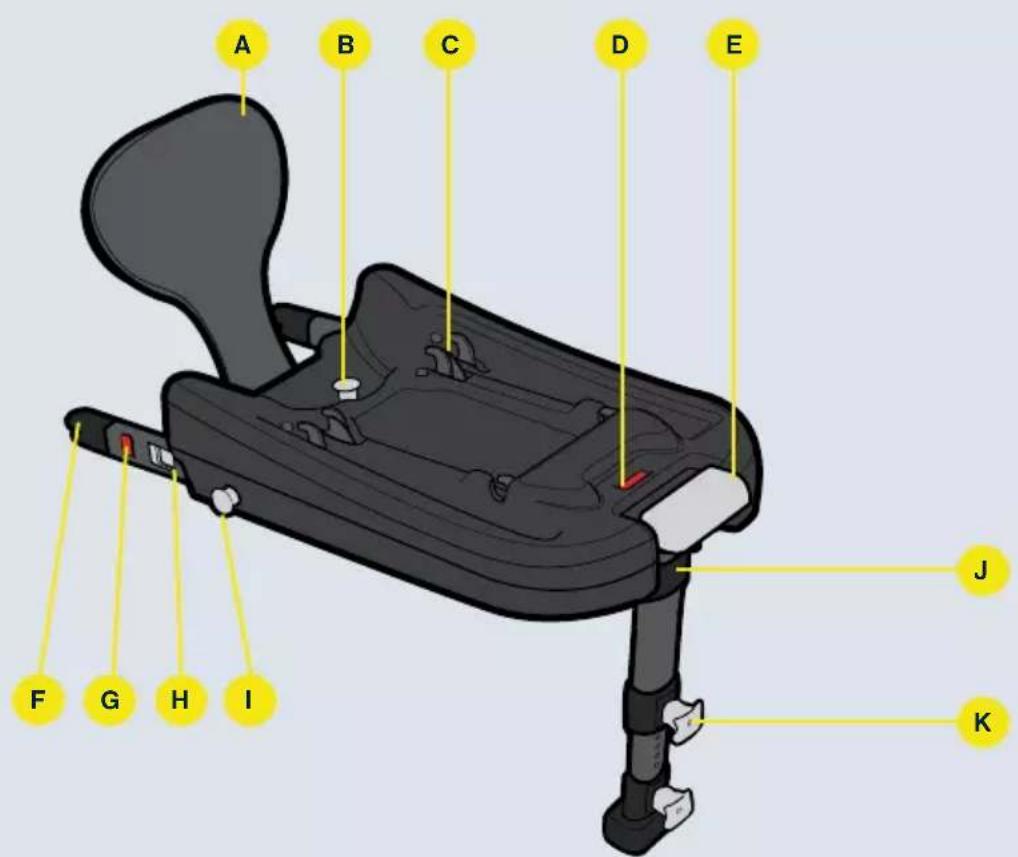

L21 Einbau von AXKID ENVIROBASE im Auto Justieren Sie den Anti-Rebound-Bar (A) und stellen Sie den Rückprallschutz die innerste Position ein, indem Sie den Knopf (B) zum Lösen des Anti-Rebound-Bar ziehen und den Anti-Rebound-Bar in die AXKID ENVIROBASE schieben. Klappen Sie den Stützfuß (M) aus, bis die Anzeige für die Installation des Stützfußes (J) grün leuchtet. Wenn der Stützfuß ausgeklappt ist, ertönt der Summer (O) für die Installation des Stützfußes. Das Piepsen hört auf, wenn der Einbau korrekt abgeschlossen ist. Drücken Sie den ISOFIX-Knopf (I) und fahren Sie den ISOFIX-Arm (F) in eine geeignete Position (i-iv) aus. Wiederholen Sie den Schritt für beide ISOFIX-Arme. Befestigen Sie die ISOFIX-Arme (F) an den ISOFIX-Anschlusspunkten des Fahrzeugs in der richtigen Sitzposition (siehe Zulässige und unzulässige Positionierung der AXKID ENVIROBASE, S. 14). Achten Sie darauf, dass die ISOFIX-Einbauanzeige (G) grün leuchtet. Verlängern Sie den Anti-Rebound-Bar (A) in Richtung des Fahrzeugsitzes, indem Sie den ARB-Freigabeknopf (B) drücken und den Rückprallschutz (A) in Richtung des Fahrzeugsitzes schieben. Lassen Sie dann den ARB-Freigabeknopf (B) los. Achten Sie darauf, dass Sie so viel Druck wie möglich ausüben und dass der Knopf (B) zum Lösen des Anti-Rebound-Bar einrastet. Drücken Sie den Stützbeinknopf (K) und ziehen Sie den unteren Teil des Stützbeins (M) nach unten aus, bis der Stützbeinfuß (N) den Fahrzeugboden berührt. Lassen Sie den Stützbeinknopf (K) los und heben Sie die AXKID ENVIROBASE an, um das Stützbein (M) weiter auszufahren, bis Sie ein Klicken hören. Der Stützfuß (M) sollte nun verriegelt und fest gegen den Fahrzeugboden gepresst sein. Das Geräusch des Stützfußeinbau-Summers (O) ist verstummt. Um AXKID ENVIROBABY oder AXKID ENVIROKID auf der AXKID ENVIROBASE zu installieren, ziehen Sie den Sitzfreigabegri (E) in seine ausgefahrene Position (siehe F6). Stellen Sie die Babyschale beziehungsweise den Kindersitz auf die AXKID ENVIROBASE und drücken Sie Schale beziehungsweise Sitz nach unten in die AXKID ENVIROBASE, bis der Sitzfreigabegri (E) in der verriegelten Position einrastet und die Sitzbefestigungsanzeige (D) grün leuchtet.

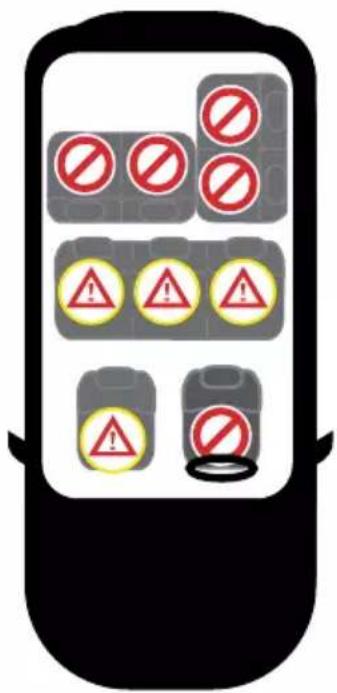

CMYK color codes: Yellow 8, 1, 90, 0 DE22 AXKID ENVIROBASE kann nur mit ISOFIX rückwärtsgerichtet eingebaut werden. Die Base ist für die Verwendung in allen von der i-Size zugelassenen Sitzpositionen zugelassen, kann aber auch in andere, nicht von der i-Size zugelassene ISOFIX-Sitzpositionen eingebaut werden. Schauen Sie in der Betriebsanleitung Ihres Fahrzeugs nach, um geeignete Sitzpositionen zu finden, und prüfen Sie die Fahrzeugliste auf www.axkid.com. Erlaubte und nicht erlaubte Positionen für AXKID ENVIROBASE

• Die spanische Straßenverkehrsordnung verbietet das Führen eines Fahrzeuges mit Kindern, die kleiner oder gleich 135 cm groß sind und sich auf dem Beifahrersitz befinden, ausnahmslos (Artikel 117). Beifahrersitz mit ISOFIX (kein aktiver Airbag) JA/NEIN* Beifahrersitz mit ISOFIX (aktiver Airbag) NEIN Vorwärtsgerichteter Fahrzeugsitz mit ISOFIX JA Zur Seite und rückwärtsgerichtete Fahrzeugsitze mit ISOFIX NEIN Fahrzeugsitz ohne ISOFIX NEIN Installieren Sie niemals ein Kinderrückhaltesystem auf einem Fahrzeugsitz mit aktiviertem Airbag. WICHTIG: Wenn Sie Ihren Axkid Kindersitz an einer Stelle installieren möchten, an dem ein Front-Airbag eingebaut ist, muss der Airbag gemäß den Anweisungen des Fahrzeugherstellers deaktiviert werden. Beachten Sie, dass der Airbag bei einigen Fahrzeugen nur von einer autorisierten Fachwerkstatt ausgeschaltet werden kann.23 Installation von AXKID ENVIROBABY auf der Base Installation von AXKID ENVIROKID auf der Base Ziehen Sie den Sitzfreigabegri (E), bis er in der ausgefahrenen Position einrastet (siehe F6). Stellen Sie die Babyschale auf die AXKID ENVIROBASE und drücken Sie die Babyschale nach unten in die AXKID ENVIROBASE, bis der Sitzfreigabegri (E) in der verriegelten Position einrastet und die Einrastanzeige grün leuchtet. Die Sitzbefestigungshaken der Base (C) sollten nun sowohl vorne als auch hinten an der Babyschale befestigt sein. Achten Sie darauf, dass AXKID ENVIROBABY nicht mit einem benachbarten Fahrzeugsitz in Berührung kommt. Stellen Sie außerdem sicher, dass der Stützfuß fest am Boden verankert ist und dass der Summer (O) zur Installation des Stützfußes nicht mehr ertönt. WICHTIG: In der Gebrauchsanweisung des AXKID ENVIROBABY finden Sie eine ausführliche Anleitung zum Einbau des Produkts und zum Anschnallen Ihres Kindes in der Babyschale. Ziehen Sie den Sitzfreigabegri (E), bis er in seiner ausgefahrenen Position einrastet (siehe F6). Stellen Sie den AXKID ENVIROKID auf die AXKID ENVIROBASE und drücken Sie den Sitz nach unten in die AXKID ENVIROBASE, bis der Sitzfreigabegri (E) in der verriegelten Position einrastet und die Sitzbefestigungsanzeige (D) grün leuchtet. Die Befestigungshaken (C) der Base sollten nun sowohl vorne als auch hinten am AXKID ENVIROKID befestigt sein.Vergewissern Sie sich, dass der AXKID ENVIROKID nicht mit einem benachbarten Fahrzeugsitz in Berührung kommt. Stellen Sie außerdem sicher, dass der Stützfuß fest am Boden verankert ist und der Summer für die Installation des Stützfußes keine Geräusche mehr von sich gibt.

WARNING: In der Gebrauchsanweisung des AXKID ENVIROKID finden Sie eine ausführliche Anleitung zum Einbau des Produkts und

zum Anschnallen Ihres Kindes im Kindersitz.

Das Axkid Modularsystem Das Axkid Modularsystem besteht aus:• AXKID ENVIROBASE - Base für den einfachen Einbau in Fahrzeuge mit ISOFIX.• AXKID ENVIROBABY - Babyschale für Kinder zwischen 40 und 75 cm und bis zu 13 kg.• AXKID ENVIROKID - Rückwärtsgerichteter Kindersitz für Kinder zwischen 61 und 105 cm und bis zu 18 kg. WARNUNG: Installieren Sie nur AXKID ENVIROBABY oder AXKID ENVIROKID auf der AXKID ENVIROBASE. Der Versuch, andere Produkte auf der AXKID ENVIROBASE zu verwenden, kann im Falle eines Unfalls zu schweren Verletzungen führen. DE24 Ausbau des Kindersitzes aus AXKID ENVIROBASE Um den Kindersitz aus der AXKID ENVIROBASE zu lösen, ziehen Sie am Sitzfreigabegri € und heben Sie gleichzeitig den Kindersitz gerade nach oben.

AXKID ENVIROBASE Einstellungen AXKID ENVIROKID Base kann so eingestellt werden, dass dem Kind mehr Beinfreiheit zur Verfügung steht oder mehr Platz für den Fahrer- oder Beifahrersitz geschaen wird. Dies geschieht durch die Einstellung der ISOFIX-Arme und des Anti Rebound Bar. Die ISOFIX-Arme (F) können auf unterschiedliche Längen eingestellt werden, um unterschiedliche Sitzpositionen zu ermöglichen. Es gibt 4 Positionen, P1-P4. Zum Verstellen der ISOFIX-Arme (F) ziehen Sie am ISOFIX-Knopf (I). Der Anti-Rebound-Bar kann in verschiedene Positionen eingestellt werden, um verschiedene Sitzpositionen mit mehr oder weniger Beinfreiheit für das Kind zu ermöglichen. Der Anti Rebound Bar (A) ist bei der Lieferung nicht auf der Base installiert und muss in die AXKID ENVIROBASE eingesetzt werden. Ziehen Sie am Freigabeknopf (B) des Anti-Rebound-Bar (A) und schieben sie den Rückprallschutz in den Schlitz. Vergewissern Sie sich, dass der Freigabeknopf (B) des Anti-Rebound-Bar nach dem Einstellen des Anti-Rebound-Bar einrastet. WARNUNG: Der Anti-Rebound-Bar ist ein wichtiges Sicherheitsmerkmal und muss immer verwendet werden, wenn AXKID ENVIROBASE in einem Fahrzeug installiert wird. Wenn beim Ausklappen des Stützfußes kein Ton aus dem Summer (O) ertönt, testen Sie die Batterie. Die Batterie wird überprüft, indem die beiden Schrauben unter dem Stützfuß (N) gelöst und die Abdeckung abgenommen wird. Die Batterie ist dann zugänglich. Beachten Sie, dass Sie die Batterie nur durch eine Batterie der Größe CR1632 ersetzen können. Der Stützfuß (M) kann in eine Parkposition geklappt werden, indem Sie den Stützfuß nach unten ziehen und ihn unter AXKID ENVIROBASE klappen und in die Parkposition schieben. Die Parkposition ermöglicht eine einfachere Handhabung und Lagerung von AXKID ENVIROBASE und verhindert außerdem, dass der Summer (O) für die Installation des Stützfußes ertönt, wenn die AXKID ENVIROBASE nicht in Gebrauch ist. Die Parkposition des Stützfußes sollte nur außerhalb des Fahrzeugs verwendet werden. Der Stützfuß ist ein wichtiges Sicherheitsmerkmal und muss immer verwendet werden, wenn die AXKID ENVIROBASE in einem Fahrzeug installiert wird. Ausbau der AXKID ENVIROBASE aus Ihrem Fahrzeug Lösen Sie die Spannung am Stützbein (M), indem Sie am Knopf (K) des Stützbeins ziehen. Bringen Sie das Stützbein in seine kürzeste Position zurück. Lösen Sie die Spannung am Anti-Rebound-Bar (A), indem Sie am ARB-Freigabeknopf (B) ziehen. Stellen Sie den Rückprallschutz auf die kürzeste Position ein, indem Sie ihn in die AXKID ENVIROBASE schieben. Drücken Sie die ISOFIX-Freigabeknöpfe (H) ein und schieben Sie sie nach hinten, um die AXKID ENVIROBASE aus dem Fahrzeug zu lösen. Wiederholen Sie diesen Schritt auf beiden Seiten. Die AXKID ENVIROBASE sollte nun gelöst sein und aus dem Fahrzeug entfernt werden können. Der Stützfuß (M) kann in seine Parkposition (L) eingeklappt werden, wenn sich AXKID ENVIROBASE außerhalb des Fahrzeugs befindet, um die Handhabung und Lagerung zu erleichtern (siehe F4). WARNUNG: Verwenden Sie AXKID ENVIROBASE niemals im Fahrzeug, wenn sich das Stützbein in der Parkposition befindet. Der Stützfuß ist ein wichtiges Sicherheitsmerkmal und muss immer im Fahrzeug verwendet werden.

Pflege und Instandhaltung Gewährleistung Für AXKID ENVIROBASE gilt die 24-monatige Gewährleistung ab Kaufdatum. Bewahren Sie den Kaufbeleg auf und legen Sie diesen im Gewährleistungsfall am Kaufort vor. Die Gewährleistung gilt nicht für:

• Normalen Verschleiß.

• Beschädigungen, die durch fehlerhafte Verwendungen, Nachlässigkeit oder Unfälle verursacht wurden.

• Nach Reparaturen durch Dritte.

• Sämtliche verwendeten Materialien weisen eine sehr hohe UV-Beständigkeit auf. UV-Licht ist jedoch sehr aggressiv und führt zum Ausbleichen des Sitzbezuges. Dies ist eine Form des normalen Verschleißes und fällt somit nicht unter unsere Gewährleistung. Recycling Ihres Kindersitzes Axkid empfiehlt dringend das Recycling von alten Kindersitzen. Bevor Sie den Sitz bei Ihrem örtlichen Recyclingzentrum abgeben, sollten Sie die Gurtbänder vom Sitz abschneiden, den Textilbezug abnehmen, so viele Styroporteile wie möglich en- tfernen und Metall- und Kunststoteile nach Möglichkeit trennen. Der Hauptteil des Sitzes sollte mit einem Marker als unsicher oder abgelaufen gekennzeichnet werden, um andere davon abzuhalten, ihn wieder zu verwenden. Bitte informieren Sie sich in den Richtlinien Ihrer Gemeinde über die Recyclingvorschriften für die verschiedenen Materialien..

• Der Bezug des Rückprallschutzes (ARB) kann abgenommen und in der Waschmaschine bei 30º C im Schonwaschgang gewaschen werden. Geben Sie den Bezug nicht in den Trockner, da dies den Bezug beschädigen und die Polsterung vom Sto lösen kann. Unter www.axkid.com finden Sie Videos, in denen erklärt wird, wie man den Bezug abnimmt und wiederaufzieht.

• Alle Kunststoteile der AXKID ENVIROBASE können mit einem milden Reinigungsmittel und Wasser gereinigt werden. Verwenden Sie keine aggressiven Chemikalien, die Lösungsmittel usw. enthalten, da dies den Kunststo beschädigen und die Sicherheit der Base beeinträchtigen kann.

• Alle für AXKID ENVIROBABY verwendeten Materialien sind recycelbar und sollten entsprechend der lokalen Gesetzgebung recycelt werden. Wenden Sie sich an Ihr örtliches Recyclingzentrum, um Ratschläge für das Recycling dieses Produkts zu erhalten.

• Nehmen Sie nur diejenigen Änderungen an der AXKID ENVIROBASE vor, die in dieser Anleitung beschrieben sind. Befolgen Sie die Anweisungen in dieser Anleitung genau. Eventuelle Reparaturen müssen vom Hersteller oder seinem Vertreter durchgeführt werden.
