Produkttyp	Elektrisk motorväg vibrerande platta (unidirektionell)
Märke och modell	Altrad Belle PCLX 12/40E
Vikt	50 kg
Strömförsörjning	110 V eller 230 V, 50 Hz
Motoreffekt	1,5 kW (2,0 hk)
Nominell ström	14,2 A (110 V) / 6,66 A (230 V)
Vibrationskraft	12 kN
Vibrationsfrekvens	50 Hz
Maximal förflyttningshastighet	24 m/min
Maximal lutning	20°
Packningskraft	388 kg/m²
Ljudnivå	104 dB(A)
Handvibrationer (3 axlar)	3,97 m/s²
Maximal daglig användningstid	190 minuter
Motorskyddsklass	IP44
Vibratorolja	SAE 10W40, mängd 0,22 L
Underhåll	Byt vibratorolja var 500:e timme, kontrollera drivrem var 4:e timme
Rengöring	Använd inte vatten, endast torr rengöring
Garanti	12 månader för ursprunglig ägare
Reservdelar	Använd endast originaldelar från Altrad Belle

Vanliga frågor - BELLE PCLX 12/40E ALTRAD

Vilken typ av olja ska användas i vibratorn?

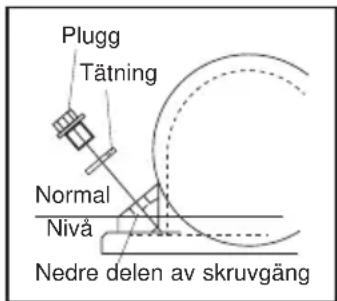

Använd SAE 10W40-olja i mängd 0,22 L. Kontrollera nivån upp till pluggens gänga.

Hur startar man vibratorplattan?

Anslut strömmen, tryck sedan på den gröna knappen (I) för att starta. Se till att motorn är i OFF-läge före anslutning.

Hur stoppar man maskinen i nödsituation?

Tryck på den röda knappen (O) för att omedelbart stänga av motorn.

Vilken personlig skyddsutrustning krävs för att använda denna platta?

Använd skyddsglasögon, hörselskydd, handskar, stålhätta skor och vid behov andningsskydd.

Kan jag använda plattan i en sluttning?

Ja, men endast när du går uppför eller nedför, aldrig tvärs över. Maximal lutning är 20°.

Vad gör jag om motorn inte startar?

Kontrollera säkringen eller jordfelsbrytaren. Om motorn surrar, kontakta återförsäljaren. Se till att lasten inte är blockerad.

Hur underhåller jag drivremmen?

Kontrollera spänningen var 4:e timme. Justera vid behov. Byt remmen om den är sliten.

Kan jag rengöra maskinen med vatten?

Nej, utsätt aldrig elektriska komponenter för vatten eller vätska. Endast torr rengöring.

Vad är rekommenderad daglig användningstid?

Överskrid inte 190 minuters användning per dag för att följa vibrationsgränserna.

Var hittar jag reservdelar?

Kontakta en auktoriserad Altrad Belle-återförsäljare. Använd endast originaldelar för att bibehålla garantin.

BRUKSANVISNING BELLE PCLX 12/40E ALTRAD

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Buller Tekniska filer innehas av Ray Neilson på Belle Group Huvudkontor adress som anges ovan.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2016

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla 'PCLX 12/40E' vibroplattan på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och användare av 'PCLX 12/40E' vibroplattan.

Inledning

Avsnittet "Maskinbeskrivning" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnitten "Säkerhetsanvisningar" och "Hälsa och Säkerhet" beskriver hur man använder maskinen så att Din och allmänhetens säkerhet garanteras.

Avsnittet "Driftinstruktioner" hjälper Dig att sätta igång och använda maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service" finns för att hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarande. Avsnittet "Dual Force" visar packningsspecifikationerna maskinen kan uppnå.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt.

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA Altrad Belle. ([phone])

Innehåll

Hur man använder denna bruksanvisning....66

Varning 66

Maskinbeskrivning....67

Miljö....67

Tekniska data....68

Dekals....69

Säkerhetsinstruktioner....70

Hälsa och säkerhet....71

Anledningar för packning....71

Packningsspecifikationer 71

Tillämpningar 71

Kontroller innan start 71

Driftinstruktioner 72

Felsökningsguide....73

Service & Underhåll....74

Garanti....75

Försäkran om överensstämmelse 3

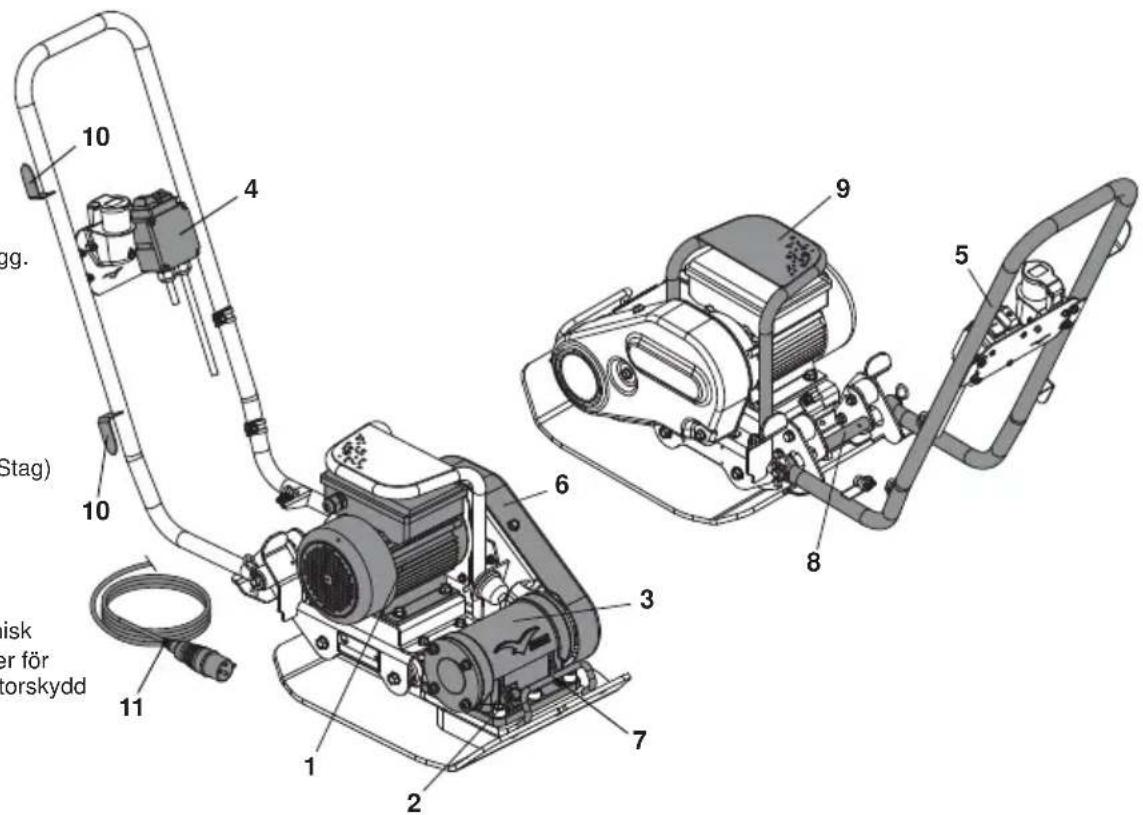

Maskintyp: Envägs vibroplatta

1. Elmotor
2. Vibratorenhet oljeplugg.
3. Vibrator
4. Strömbrytare
5. Manöverhandtag,
6. Remskydd,
7. Lyftpunkt för händer
8. Lyftpunkt för händer (Stag)
9. Motorskydd
10. Kabelvinda
11. Nätkabel

ANVÄND INTE en mekanisk lyftanordning på lyftpunkter för händer (Nr 7 & 8) och motorskydd (Nr 9)

gg. (Stag) isk er för torskydd 10 4 6 3 7 11 2 8 5 9

Miljö

s

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning

Komponent Material
Manöverhandtag Stål
Grepphandtag Stål
Bottenplatta Stål
Excentervikter Stål
Elmotor Stål & Aluminium & Koppar
Diverse delar Stål & Aluminium

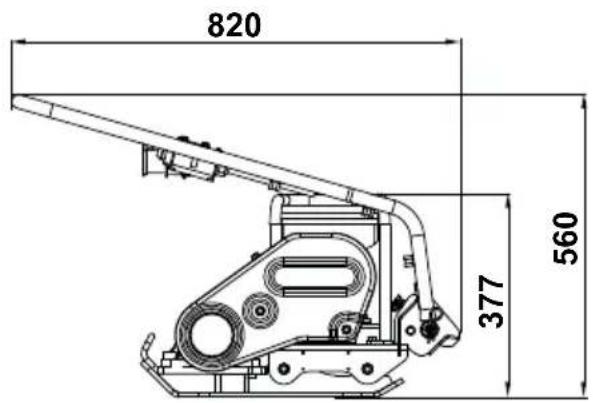

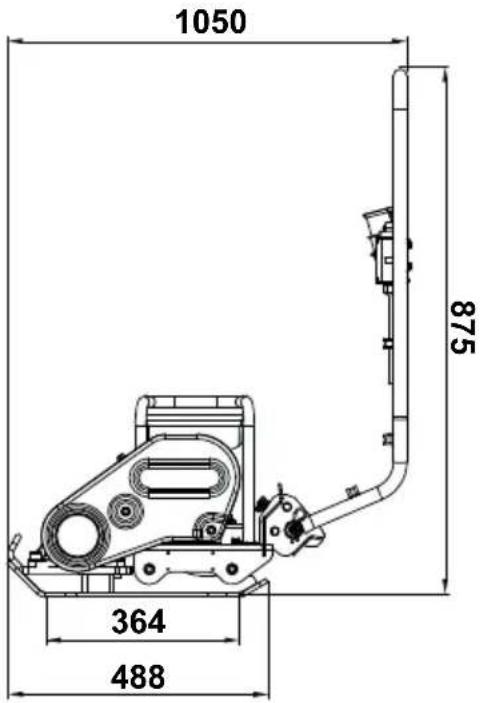

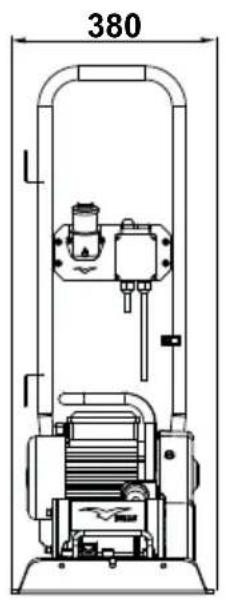

1050 875 364 488

380

820 377 560

Modell 110v 50Hz 230v 50Hz
Vikt (kg) 50 50
Motoreffekt (Hp / kW) 2.0 / 1.5 2.0 / 1.5
Motorvarvtal 2800 2800
Märkspänning (v) 110230
Märkström (A) 14.2 6.66
Skyddssystem IP44 IP44
Strömförbrukning (Kwh)	0.94 0.94
Vibrationskraft (kN)	12 12
Frekvens (Hz) 50 50
Minsta Transformatorstorlek (kVA)	3.3 N/A
Förflyttningshastighet (m/min)	24	24
Maximalt Gradantal (°)	20 20
Packningskraft (kg/m2)	388	388
3 Axelvibration* (m/sec2)	3.97 3.97
Användningstid (Mins)	190	190
Ljudeffektsnivå (dB(A))	104	104

* Miniminivå enligt EN500 Part 4

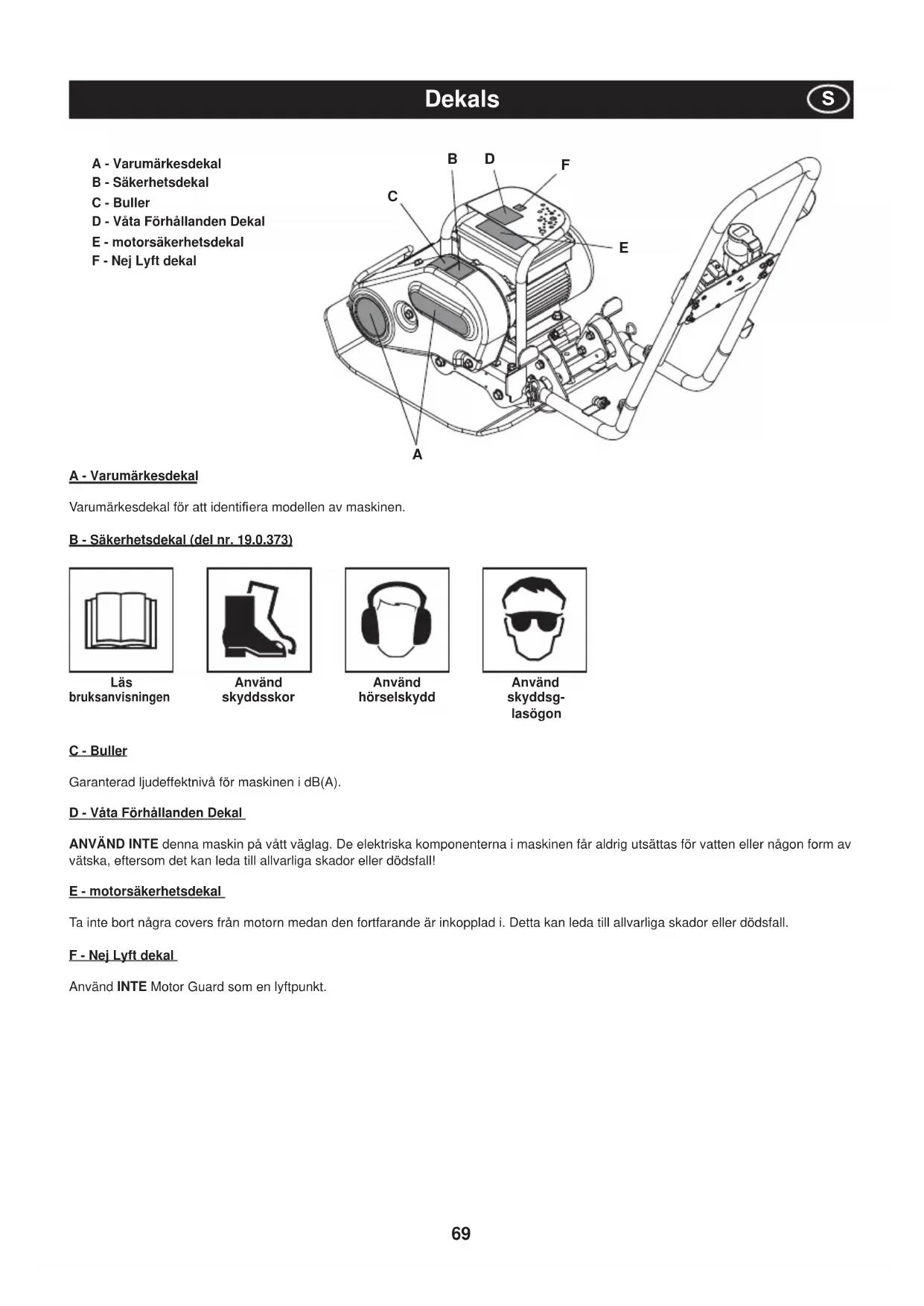

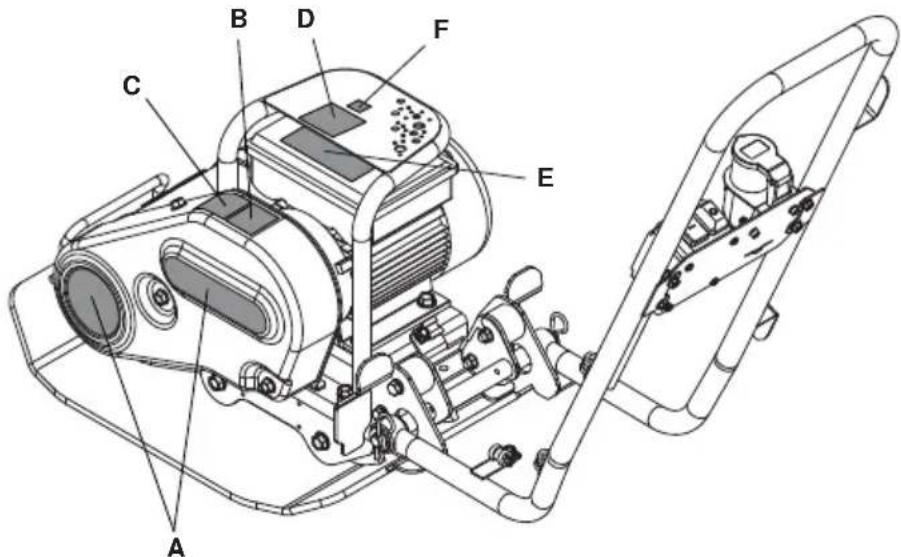

A - Varumärkesdekal
B - Säkerhetsdekal
C - Buller
D - Våta Förhållanden Dekal
E - motorsäkerhetsdekal
F - Nej Lyft dekal

Varumärkesdekal för att identifiera modellen av maskinen.

B - Säkerhetsdekal (del nr. 19.0.373)

Läs bruksanvisningen

Använd skyddsskor

Använd hörselskydd

Använd skyddsglasögon

C - Buller

Garanterad ljudeffektnivå för maskinen i dB(A).

D - Våta Förhållanden Dekal

ANVÄND INTE denna maskin på vätt väglag. De elektriska komponenterna i maskinen får aldrig utsättas för vatten eller någon form av vätska, eftersom det kan leda till allvarliga skador eller dödsfall!

E - motorsäkerhetsdekal

Ta inte bort några covers från motorn medan den fortfarande är inkopplad i. Detta kan leda till allvarliga skador eller dödsfall.

F - Nej Lyft dekal

Använd INTE Motor Guard som en lyftpunkt.

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, vänligen läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur utrustningen används på ett säkert sätt. Om Du är osäker gällande säkerheten och korrekt användning av PCLX 12/40E vibroplatta, konsultera Din arbetsledare eller Altrad Belle.

SE UPP

Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning.
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn och gör den strömlös innan transport, förflyttning inom arbetsplatsen eller underhåll.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG MASKINEN innan skyddet har ersatts eller reparerats.
• Dra eller styr aldrig maskinen med hjälp av kabeln och dra aldrig i kabeln för att dra ut stickkontakten.
• Använd inte maskinen när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger.
• Se till att eventuell kabel som hänger bakom skyddas mot skada och inte utgör en risk för att snava eller fastnar under maskinen.
• Använd INTE motorskyddet som en lyftpunkt.
• INTE jet tvätta maskinen är detta kan leda till allvarliga skador eller dödsfall!.
• ANVÄND INTE denna maskin på vått väglag. De elektriska komponenterna i maskinen får aldrig utsättas för vatten eller någon form av vätska, eftersom det kan leda till allvarliga skador eller dödsfall!
• Vi rekommenderar att en restströmanordning används på 220/240v elsystem.

Brandbekämpning

Om blandaren fattar eld skall du stänga av strömmen. Släck elden med pulver- eller koldioxidsläckare. Om branden inte kan släckas, håll dig undan och tillkalla brandkåren. Om du är tveksam om maskinens säkerhetstillstånd bör du kontakta närmaste serviceagent för Belle.

Elmotorer

Alla bärbara elektriska maskiner är farliga om de används felaktigt. Denna maskin fungerar endast på ett volttal. Kontrollera att nätaggregatet stämmer med volttalet på märkplåten. Försäkra dig om att motorn är avstängd innan du ansluter stickkontakten i uttaget.

220/240v - Använd alltid restströmsanordning (jordslutningsspets) ansluten direkt i 230V uttaget.

Om förlängningskabel används skall den anslutas direkt till restströmsanordningen.

110v - Om portabel transformator används måste den ha en uteffekt på minst 3.3kW och klara kontinuerlig belastning.

Symbolerna på PÅ/AV-brytaren är 0 (röd) = AV och 1 (grön) = PÅ enligt internationell standard.

WARNING

Använd INTE förlängningskabel mellan transformatorn och strömförsörjningen. Se alltid till att kabeln mellan 110v blandaren och transformatorn är minst 3 meter lång. Kabeln skall alltid vara fäst på blandaren med kabelklämma.

Stickkontakter

PCLX 12/40E vibroplattor är avsedda för GDS eller byggplatser, följande typer av stickkontakter levereras monterade på produkten:-

110v Motor - 16 amp klassad BS4343 stickkontakt.

VIKTIGT: Ledarna i kabeln är färgade i enlighet med följande kod:

Ledaren som är färgad gul och grön måste anslutas till stiftet i stickkontakten som är märkt E eller har färgerna grön och gul.

Ledaren som är färgad brun måste anslutas till stiftet i stickkontakten märkt L eller har röd färg. Ledaren som är färgad blå måste anslutas till stiftet i stickkontakten märkt N eller har svart färg.

Innan du ansluter till elnätet måste du säkerställa att elnätets spänning motsvarar märkspänningen angiven på motorn.

Förlängningskablar

Om du behöver använda förlängningskabel får den inte vara längre än 30 meter. Trådens genomskärning skall vara 2.5mm ^2 på 230v & 2.5mm ^2 på 110v. Se till att förlängningskabeln läggs ut för att undvika vätskor, vassa krökar och ställen där den överkörs av fordon. Låt inte förlängningskabeln fastna under blandaren. Rulla ut den helt och hållet, annars kan den överhettas och fatta eld. Se till att alla anslutningar på förlängningskabeln är torra och åtdragna.

Nollspänningsutlösning

Motorerna som är monterade på maskinen är försedda med en brytare med nollspänningsutlösning. Detta innebär att om ett strömavbrott inträffar, startar motorn inte automatiskt efter att strömmen återställs. Maskinen måste startas om manuellt.

Hälsa & Säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till användarens händer. Hänvisning till specifikationer och tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning).

Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta (med anti-halk sulor för extra säkerhet). Använd kläder som är lämpliga för det arbete Du utför. Skydda alltid huden från kontakt med betongen.

Damm.

Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa. Använd alltid ett andningsskydd som är avpassat för den typ av damm som uppkommer.

Anledningar för packning

Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftfickor om de inte packas, vilket leder till att ett eller fl er problem uppkommer.

1. Allt eftersom trafik går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.
2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion. Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och ihopdragning under torra perioder. Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under.

Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten.

Packningsspecifi kationer

Olika metoder har förr använts för att definiera packningsbehovet för olika tillämpningar. Faktorer att ta med i beräkningen är, materialets egenskaper, lagrets tjocklek, tillämpat tryck, vibration och antalet passeringar. Större insikt i hur man packar har lett till att nya packningsspecifikationer har införts. De senaste specifikationerna är en del av U.K.'s NRSWA (New Roads & Street Works Act). Väg & vattenbyggnadsingengörer har nu antagit dessa specifikationer för att säkerställa bättre packning för allt arbete på plats.

Tillämpningar

Tillämpningar/material faller under tre kategorier:

1. Kohesionsjord (mindre än 20% granulerad) t.ex. lera, slam & kraftig jord.
2. Granulerade material (mer än 20% granulerad) t.ex. hårda underlag, sand & lätt jord.
3. Bituminösa material t.ex. asfalt (grovasfalt), kalla lager (bitumenemulsionsprodukter).

Kontroller Innan Start

Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte PCLX 12/40E användas innan felet har åtgärdats.

1. Besiktiga "PCLX 12/40E" och alla kablar noggrant för tecken på skador. Säkerställ att remskyddet är fastsatt innan maskinen används.
2. Kontrollera slangar, påfyllningshål, avtappningspluggar och alla övriga områden för tecken på läckage. Åtgärda eventuella läckor innan användning.

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

WARNING

Passerar aldrig över elkabeln med komprimatorn under drift.

• Ta vibroplattan till där den skall användas.

Använd INTE en mekanisk lyftanordning på bär- och lyfthandtagen (se avsnitt Maskinbeskrivning).

Transport av PCLX 12/40E är en uppgift för två personer. Använd de avsedda bär- och lyfthandtagen (se avsnitt Maskinbeskrivning)

• Lämna ALDRIG motorn igång under transport eller vid förflyttning av PCLX 12/40E, även om det bara är ett kortare avständ.
- Efter att ha utfört kontrollerna listade i avsnittet "Innan start" kan Du starta motorn.
- Sätt på maskinen och använd kontrollhandtaget för att styra eller vrid PCLX 12/40E.

Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att flyttas framåt. Vid normal drift ska du inte behöva skjuta PCLX 12/40E utan låta den förflytta sig i sin egen takt. Förflytningshastigheten bestäms av ytförhållandet för det som ska packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när maskinens körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i PCLX 12/40E stomme för att göra det möjligt för en hantlangare att ta upp en del v maskinens vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

- Arbeta PCLX 12/40E över ytan i ett organiserat mönster tills önskad packning uppnås.

När ett flertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

Stänga av motorn

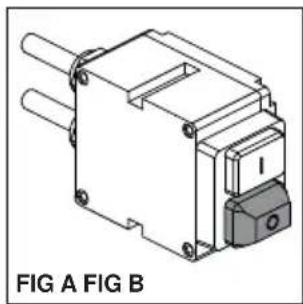

1. Tryck på den RÖDA knappen (O) för att stoppa maskinen (Fig A).

Start av motorn

1. Koppla in strömförsörjningen.
2. Tryck på den GRÖNA knappen (I) för att starta maskinen (Fig B).

Hur du testar elsäkerheten i PCEL-E i testriggen för portabel testutrustning, PAT (Portable Appliance Test)

WARNING

Kontrollera att vibroplattan inte är ansluten till elnätet innan du utför de första teststegen eller den okulära besiktningen

Innan du genomför PAT-testet måste en kompetent person göra en okulärbesiktning med avseende på elsäkerhet och med korrekt metodik. Ytterligare riktlinjer kring PAT och de definitioner som används finns på: http://www.hse.gov.uk/electricity/faq-portable-appliance-testing.htm.

1. Placera vibroplattan PCLX 12/40E i testriggen/fixturen (art. nr 968/01200) med plattans front vänd mot vibrationsdämparna (Artikel 1), den ska vila på mattan och handtaget ska vara tillbakafällt (Fig. C). Testriggen måste stå på ett plant golv, i torr omgivning. Bara gummifötterna får nå underlaget, för önskad vibrationsdämpning (OBS: gummifötterna är INTE avsedda att isolera produkten från marken).
2. Montera Z-klammern (Artikel 2) (art. nr. 968/01205) på strömbrytaren genom att trycka tills den klickar på plats och trycker in den gröna knappen ON på strömbrytaren.
3. Anslut en godkänd PAT-testare och ställ in den enligt specifikationerna för din PCLX 12/40E (exempelvis spänning, isolationsklass, rätt typ av test, etc.).
4. Se till att PCEL-E vibroplatta och PAT-riggen/fixture inte vidrörs av människor, djur eller andra föremål och att detta heller inte riskerar att ske under testet. Genomför testet när du är säker på att det kan genomföras under betryggande säkerhet.

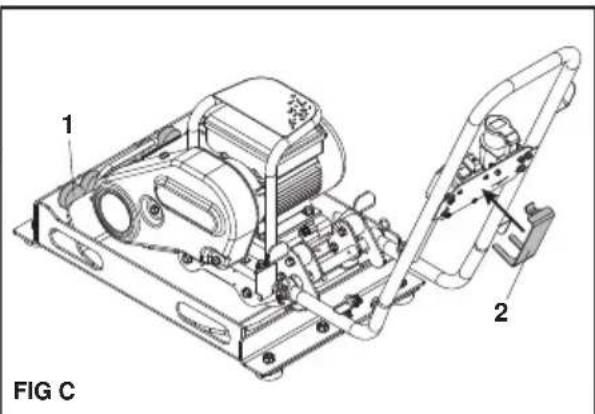

1 2 FIG C

Problem Orsak Åtgård
Motorn startar inte.	Säkring eller motorskydd har löst ut. Byt säkring eller återställ motorskyddet.
	Kortslutning för statorn eller ansluten till jord. Motorn avger ett brummande ljud och motorskyddet eller säkringen löser ut.	Kontakta återförsäljare eller Altrad Belle.
	Motorn överbelastad eller fastnad last.	Besiktiga för att se om lasten är fri. Om fri, kontakta återförsäljare eller Altrad Belle.
	Kondensatorn (på enfasmotorer) kan ha funktionsfel.	Kontakta återförsäljare eller Altrad Belle.
	Startomkopplaren har funktionsfel. Kontakta återförsäljare eller Altrad Belle.
Motorn går men dör.	Spänningsfall.	Om spänningen är 10 % lägre än motorns märkspänning, kontakta elleverantören eller kontrollera om någon annan utrustning stjäl ström från motorn eller kontakta återförsäljare eller Altrad Belle.
	Ökad belastning	Kontrollera om belastningen har förändrats. Kontrollera att utrustningen inte har kört fast. Om fläktapplikation, kontrollera att luftflödet inte har ändrats eller kontakta återförsäljare eller Altrad Belle.
Det tar för lång tid för motorn att accelerera.	Trasig kondensator. Kontakta återförsäljare eller Altrad Belle.
	Fel på den fast monterade strömställaren. Kontakta återförsäljare eller Altrad Belle.
	Dåliga lager. Kontakta återförsäljare eller Altrad Belle.
	För låg spänning.	Försäkra dig om att spänningen ligger inom 10 % av motorns märkspänning. Om inte, kontakta elleverantören eller kontrollera om någon annan utrustning stjäl ström från motorn eller kontakta återförsäljare eller Altrad Belle.
Motorns överbelastningsskydd löser ständigt ut.	För hög belastning.	Kontrollera att lasten inte har fastnat. Om motorn är en utbytesmotor, kontrollera att den har samma värden som den gamla motorn Om den förra motorn var specialdesignad kanske inte en vanlig utbytesmotor har kapaciteten att ersätta dess prestanda. Avlägsna lasten från motorn och kontrollera om motorn löser ut.
	Omgivningstemperaturen är för hög.	Kontrollera att motorn får tillräckligt med luft för att kyla korrekt. De fl esta motorer är konstruerade för en omgivningstemperatur lägre än 40°C. en korrekt arbetande motor kan vara het att vidröra).
	Skyddet kan vara defekt. Kontakta återförsäljare eller Altrad Belle.
	Lindningen är kortsluten eller mot jord. Kontakta återförsäljare eller Altrad Belle.
Motorn avger ett högt malande eller skärande ljud.	Inre delar skadade. Kontakta återförsäljare eller Altrad Belle.
Enheten vibrerar inte.	Drivremsspänningen slapp. Justera remspänning
	Drivningsfel. Kontakta återförsäljare eller Altrad Belle.
	Vibratorfel. Kontakta återförsäljare eller Altrad Belle.
Asfalt fastnar på plattan. Bituminös yta flagar (skiktar).	För lite smörjning. Använd vatten
	Överpackning.	Avlägsna och lägg om.
Låg förflyttningshastighet (plattan sjunker).	För djupt lager.	Avlägsna en del av materialet.
	Fukthalten för hög eller för låg.	Avlägsna materialet och justera.

Underhåll

Altrad Belle PCLX 12/40E utbud är designat för att ge många års problemfri funktion. Vi rekommenderar att en av Altrad Belle godkänd återförsäljare utför alla större underhålls- och reparationsarbeten. Använd alltid original Altrad Belle utbytesdelar, användning av "piratdelar" kan komma att upphäva Din garanti. Innan något underhåll utförs på maskinen, stäng av motorn och gör den strömlös. Placera alltid PCLX 12/40E-maskinen på ett jämnt underlag för att garanterat kunna avläsa korrekta vätskenivåer. Använd enbart rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Oljan i vibratoraxelhuset måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet". Remspänningen skall kontrolleras efter 4 timmars användning.

Rengöring

Detta är en elektrisk apparat. Under rengöring måste de elektriska komponenterna i maskinen aldrig utsättas för vatten eller någon form av vätska, eftersom det kan leda till allvarliga skador eller dödsfall!

Rutinmässigt Underhåll		Innan varje användning	Första 4 timmar	Första månaden / 20 t	3 månader 50 t
Kablar	Kontrollera	√
	Byt ut vid behov
Driverem Spänning			√ √	√

Olja/Bränsle Typ & Mängd

	Olja Typ	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ	Elektrodavständ (mm)
Vibrator SAE 10w40 0.22 N/A	N/A N/A N/A

Plugg Tätning Normal Nivå Nedre delen av skruvgäng

Vibratorenhet.

Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån när nedersta delen på oljeplugghålets gängning. Fyll på om nödvändigt med korrekt olja (se tabell).

Din nya Altrad Belle PCLX 12/40E envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet.

Altrad Belle garantin är emot brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle garantin:

1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

- Drivrem(mar)

Altrad Belle och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Altrad Belle, antingen per telefon, fax, E-post eller brev.

För garantianspråk:

Tel: [phone] Fax: [phone] Email : [e-mail]

Skriv till:
