Produkttyp	Ren sinusvågsomvandlare (Pure Sine Wave Inverter)
Märke	HQ
Modell	PURE15012
Konstant uteffekt	150 W
Topputeffekt (max 10 min)	300 W
Nominell inspänning	12 V DC eller 24 V DC (beroende på version)
Maximal inström	20 A (12 V) / 10 A (24 V)
Utspänning	230 V AC ±3%
Utfrekvens	50 Hz
Utgångsvågform	Sinusvåg (Pure Sine Wave)
Total harmonisk distorsion	3%
Maximal verkningsgrad	85%
Inspänningsområde	10,5 V ~ 16,5 V (12 V) / 21 V ~ 33 V (24 V)
Lågspänningslarm	10,5 V (12 V) / 21 V (24 V)
Avstängning vid låg spänning	10 V (12 V) / 20 V (24 V)
Tomgångsförbrukning	< 0,8 A (12 V) / < 0,6 A (24 V)
Mått (L x B x H)	215 x 147 x 66 mm
Vikt	1,28 kg
Säkerhetsstandarder	EN60950-1, EN55022 Klass B, EN55024, EN61000-3-2, EN61000-3-3
Skydd	Låg spänning (auto), överspänning (auto), lågt batterilarm (auto), överhettning (auto), överbelastning (manuell), kortslutning (manuell)
Installation	Fast yta, horisontellt eller vertikalt, minst 10 cm ventilation runt om, blockera inte ventilationsöppningarna
Underhåll	Rengör endast med torr trasa, inga lösningsmedel eller slipmedel
Fjärrkontroll	Ingår ej (kompatibel med högre modeller)

Vanliga frågor - PURE15012 HQ

Hur installerar jag omvandlaren korrekt?

Placera omvandlaren på en fast och plan yta, horisontellt eller vertikalt. Se till att det finns tillräcklig ventilation genom att hålla minst 10 cm fritt utrymme runt enheten. Blockera aldrig luftintag och -utlopp. Anslut jordningsanslutningen till fordonets eller båtens chassi om tillämpligt.

Vad gör jag om omvandlaren plötsligt stängs av under användning?

Avstängningen kan bero på för låg batterispänning, överbelastning eller överhettning. Kontrollera indikatorlampan: om den är orange eller specifika lysdioder tänds, stäng av enheten, kontrollera batteriet och förbättra ventilationen. Vänta 5–10 minuter innan du startar om.

Kan jag ansluta ett kylskåp till denna omvandlare?

Ja, men var försiktig eftersom kylskåp kräver hög starteffekt (ofta 2–3 gånger märkeffekten). Toppeffekten för denna modell är 300 W, så kontrollera att kylskåpet inte överstiger detta värde. Om det gör det, använd en kraftfullare modell.

Vad är skillnaden mellan konstant effekt och toppeffekt?

Konstant effekt (150 W) är den effekt omvandlaren kan leverera kontinuerligt. Toppeffekt (300 W) är den maximala effekt den kan leverera under en kort period (upp till 10 minuter) för att starta apparater med hög efterfrågan.

Hur vet jag att batteriet är lågt?

Omvandlaren avger ett larm (på vissa modeller) och/eller tänder en specifik indikatorlampa (orange eller överbelastnings-LED) när spänningen sjunker under larmtröskeln (10,5 V för 12 V, 21 V för 24 V). Om den fortsätter sjunka stängs enheten automatiskt av vid 10 V (12 V) eller 20 V (24 V).

Är omvandlaren skyddad mot överbelastning?

Ja, den har ett överbelastningsskydd som kräver manuell återställning. Vid överskridande av maximal effekt stängs omvandlaren av. Koppla bort den överbelastade enheten och starta sedan om omvandlaren.

Kan jag använda omvandlaren i en fuktig miljö eller utomhus?

Nej, omvandlaren måste installeras i ett torrt och rent utrymme. Utsätt den inte för vatten, fukt eller explosiva material. Fukt kan orsaka kortslutning och skada enheten.

Hur rengör jag omvandlaren?

Använd en torr och mjuk trasa. Använd aldrig lösningsmedel, slipande rengöringsmedel eller vätskor. Koppla alltid bort enheten före rengöring.

Vad betyder den orange lampan på modellerna 120/150/300 W?

Den orange lampan indikerar låg batterispänning (10,7 V för 12 V, 21,4 V för 24 V) eller överhettning. I båda fallen stänger du av omvandlaren, kontrollerar batteriet och ventilationen, och väntar några minuter innan du startar om.

Vilka kablar ska jag använda för att ansluta omvandlaren till batteriet?

Använd flexibla kablar med lämplig area (se tabellen i manualen). Dra åt anslutningarna ordentligt och respektera polariteten (röd = positiv, svart/vit = negativ). Vänd inte polariteten eftersom det kan bränna den interna säkringen.

BRUKSANVISNING PURE15012 HQ

1. = AC 230V utgångar)

2. = LED (över temperatur)

3. = LED (överbelastning)

4. = LED (strömutgång)

5. = Strömbrytare

6. = Uttag för fjärrkontroll

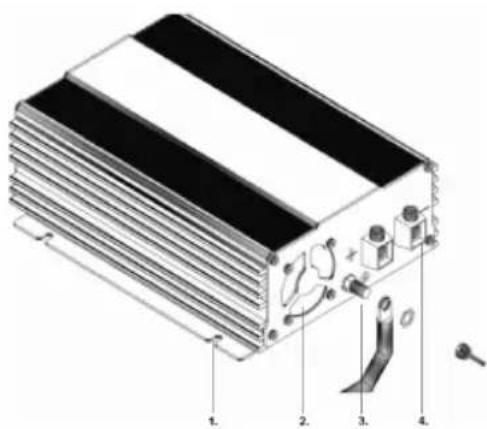

Baksida (utom 120/150W)

1. = Monteringshål

2. = Kylfläkt

3. = Jordningsuttag

4. = DC ingångsuttag

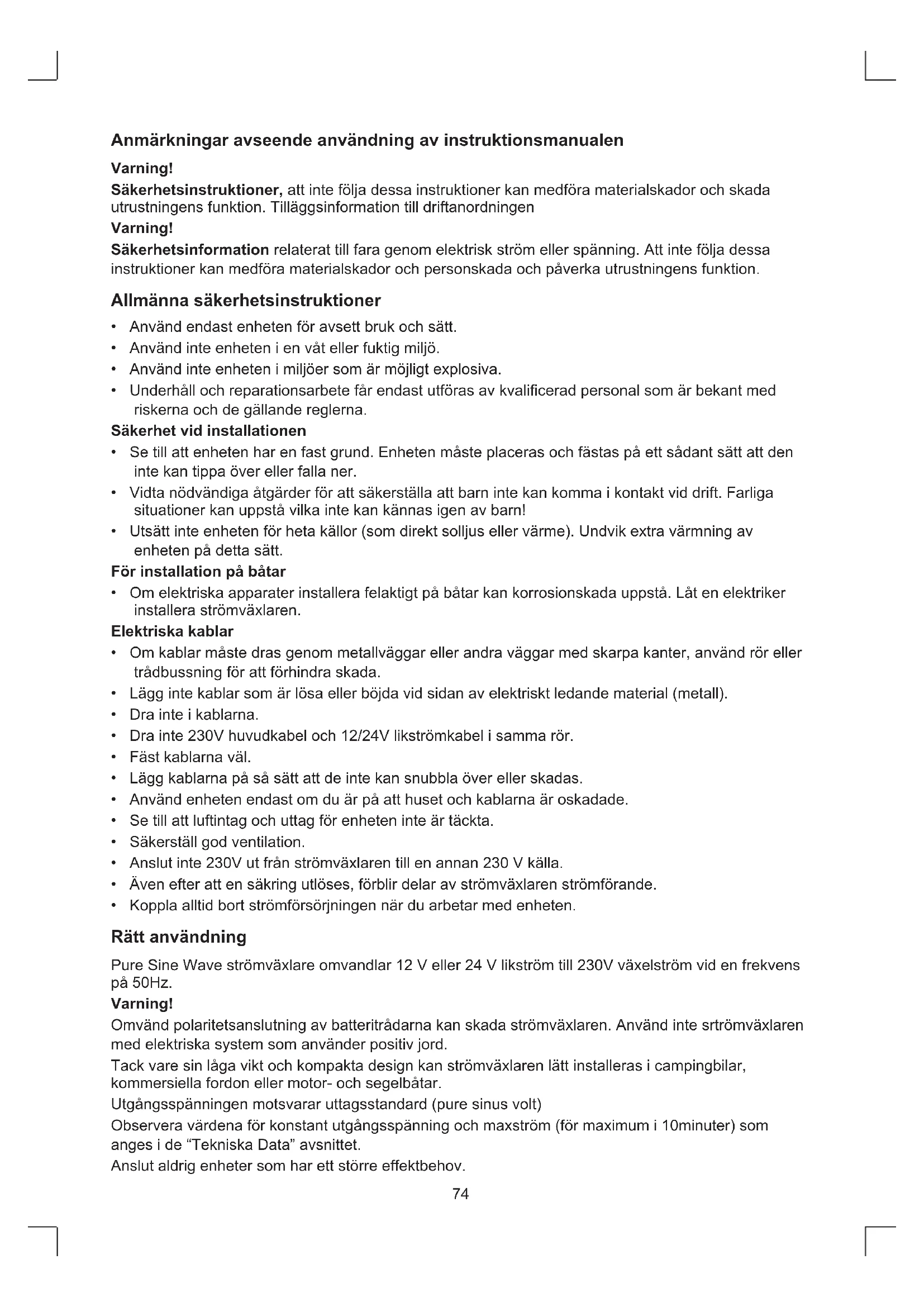

Anmärkningar avseende användning av instruktionsmanualen

Varning!

Säkerhetsinstruktioner, att inte följa dessa instruktioner kan medföra materialskador och skada utrustningens funktion. Tilläggsinformation till driftanordningen

Varning!

Säkerhetsinformation relaterat till fara genom elektrisk ström eller spänning. Att inte följa dessa instruktioner kan medföra materialskador och personskada och påverka utrustningens funktion.

Allmänna säkerhetsinstruktioner

• Använd endast enheten för avsett bruk och sätt.
• Använd inte enheten i en våt eller fuktig miljö.
• Använd inte enheten i miljöer som är möjligt explosiva.
• Underhåll och reparationsarbete får endast utföras av kvalificerad personal som är bekant med riskerna och de gällande reglerna.

Säkerhet vid installationen

• Se till att enheten har en fast grund. Enheten måste placeras och fästas på ett sådant sätt att den inte kan tippa över eller falla ner.
• Vidta nödvändiga åtgärder för att säkerställa att barn inte kan komma i kontakt vid drift. Farliga situationer kan uppstå vilka inte kan kännas igen av barn!
• Utsätt inte enheten för heta källor (som direkt solljus eller värme). Undvik extra värmning av enheten på detta sätt.

För installation på båtar

- Om elektriska apparater installera felaktigt på båtar kan korrosionskada uppstå. Låt en elektriker installera strömväxlaren.

Elektriska kablar

• Om kablar måste dras genom metallväggar eller andra väggar med skarpa kanter, använd rör eller trådbussning för att förhindra skada.
• Lägg inte kablar som är lösa eller böjda vid sidan av elektriskt ledande material (metall).
• Dra inte i kablarna.
• Dra inte 230V huvudkabel och 12/24V likströmkabel i samma rör.
• Fäst kablarna väl.
• Lägg kablarna på så sätt att de inte kan snubbla över eller skadas.
• Använd enheten endast om du är på att huset och kablarna är oskadade.
• Se till att luftintag och uttag för enheten inte är täckta.
• Säkerställ god ventilation.
• Anslut inte 230V ut från strömväxlaren till en annan 230 V källa.
• Även efter att en säkring utlöses, förblir delar av strömväxlaren strömförande.
• Koppla alltid bort strömförsörjningen när du arbetar med enheten.

Rätt användning

Pure Sine Wave strömväxlare omvandlar 12 V eller 24 V likström till 230V växelström vid en frekvens på 50Hz.

Varning!

Omvänd polaritetsanslutning av batteritrådarna kan skada strömväxlaren. Använd inte srtrömväxlaren med elektriska system som använder positiv jord.

Tack vare sin låga vikt och kompakta design kan strömväxlaren lätt installeras i campingbilar, kommersiella fordon eller motor- och segelbåtar.

Utgångsspänningen motsvarar uttagsstandard (pure sinus volt)

Observera värdena för konstant utgångsspänning och maxström (för maximum i 10minuter) som anges i de "Tekniska Data" avsnittet.

Anslut aldrig enheter som har ett större effektbehov.

Anmärkning

Var medveten om att när elektriska enheter med en elektrisk drivning (som borrmaskiner och kylskåp) ansluts, att de ofta kräver mer effekt än vad som anges på typskylten.

När du väljer installationsplats, observera följande instruktioner:

• Strömväxlaren kan installeras horisontellt eller vertikalt.
• Installationen ska göras på en torr och ren plats som inte utsätts för luftfuktighet.
• Se till att platsen är väl ventilerad. Om den installeras i skydd säkerställ god ventilation. Håll en fri yta på minst 10 cm runt strömväxlaren.
• Luftintaget i botten på strömväxlaren och luftutsläppet på baksidan får inte blockeras.
• Installationsytan ska vara jämn och av tillräcklig hållfasthet.

Om strömväxlaren installeras i ett fordon eller en båt ska den anslutas till chassit (jord).

Observera den nödvändiga kabel tvärsektionen (se tabell).

Enhet Minsta kabeltjocklek
150W 2,5 mm	^2
300W 6,0 mm	^2
600W 10,0 mm	^2
1000W 35,0 mm	^2
2000W 50,0 mm	^2

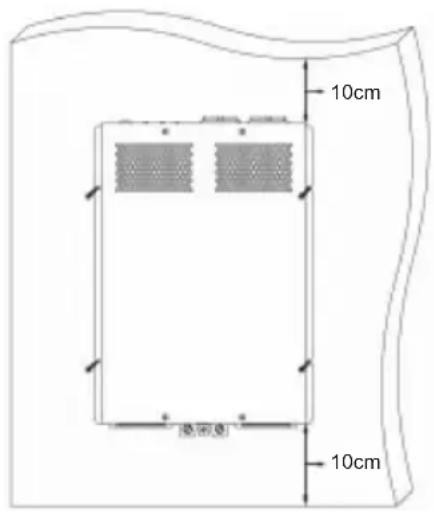

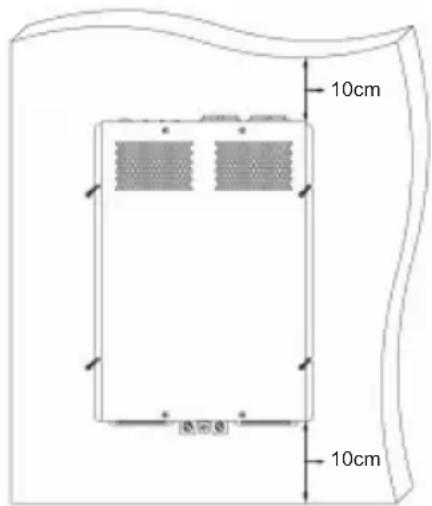

10cm 透明度 10cm

1. Lägg den flexibla kabeln (plus och minus) från batteriet till anslutningspolerna på strömväxlaren

Varning!

Se till att inte polerna byts! Omvänd polaritetanslutning smaller de interna säkringarna. Byte av säkringar ska endast göras av experter!

1. Anslut kabeln och terminalen tillsammans.
2. Anslut först den negativa kabeln till den vita negativa terminalen.
3. Installera en DC strömbrytare på denpositiva sidan av strömbanan inom 18 tum (45,75cm) frånbatteriet.
4. Anslut den positiva kabeln till den röda positiva terminalen.

Varning!

För att den integrerade restströmsdrivna skyddsanordningen för strömväxlaren ska fungera korrekt, måste jordanslutningen för strömväxlaren anslutas elektriskt till fordonets eller båtens chassi.

1. Dra den flexibla jordkabeln från jordpunkten på fordionet till jordningspunkten på strömväxlaren.
2. Anslut jordningskabeln till chassiterminalen.

Varning!

Omvänd polaritetsanslutning av batteritrådarna kan skada strömväxlaren. Använd inte srtrömväxlaren med elektriska system som använder positiv jord.

Använda strömväxlaren

120/150/300/600W modeller:

Anslut endast en förbrukarenhet till 230 V uttaget på enhetens front.

>600W modeller:

Anslut ettmaximum av två konsumentenheter till vart och ett av 230 V uttagen på enhetens front.

Koppla på

Driften startar med PÅ/AV brytaren på strömväxlarens frontsida. I läge ON tänds LED kontrollen "Power".

Funktionsstörningar

120/150/300W

Om batterispänningen faller under 10,7 V (12V modell) eller 21,4V (24V modell) blir LED orange. Detsamma sker om strömväxlaren blir överhettad.

Strömväxlaren stängs av automatiskt om batterispänningen sjunker till 10 V (för 12V modeller) eller 20V (för 24V modeller).

1. Om detta händer stäng av strömväxlaren.
2. Se till att strömväxlaren är tillräckligt ventilerad.
3. Vänta i ca 5 - 10 minuter och slå bara på strömväxlaren.

600/1000/1500/2000W

Om batterispänningen faller under 10,7 V (12V modell) eller 21,4V (24V modell) tänds LED kontroll "OVER-LOAD" och en ljudsignal hörs. Strömväxlaren stängs av automatiskt om batterispänningen sjunker till 10 V (för 12V modeller) eller 20 (för 24V modeller).

Om enheten överhettas, stängs strömväxlaren av - "OVERTEMP" LED tänds.

1. Om detta händer stäng av strömväxlaren.
2. Se till att strömväxlaren är tillräckligt ventilerad.
3. Vänta i ca 5 - 10 minuter och slå bara på strömväxlaren.

När strömväxlaren arbetar med hög belastning under långa perioder måste du vara uppmärksammad på spänningen på batteriet. Om spänningen inte räcker, ladda batteriet omgående eller byt.

Det finns ett modulärt uttag för fjärrkontroll för 1500W och 2000W på frontpanelen och för 600W (option) och 1000W på bottenplattan.

Specifikationer:

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 120W
Max. ingångsström 15A 7.5A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.5A <0.3A
Märkspänning 10 V ~ 16,5 V 20 V ~ 33 V
Lågspänningsavstängning 10 V	20 V
Effektivitet upp till	88%
Dimensioner (L x B x H)	204 x 105 x 30 mm
Vikt	453 g
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13

Skydd:	Återställningsläge
* Ingång lågspänning	Automatik
* Ingång överspänning	Automatik
* Lågt batteri alarm	Automatik
* Övertemperatur	Automatik
* Överbelastning	Manuell
* Kortslutning	Manuell

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 150W
Max. utgångseffekt 300W
Max. ingångsström 20A 10A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.8A <0.6A
Märkspänning 10,5V ~ 16,5V	21V ~ 33V
Lågspänningsalarm	10,5V	21V
Lågspänningsavstängning	10 V	20 V
Effektivitet upp till	85%
Dimensioner (L x B x H)	215 x 147 x 66 mm
Vikt	1,28Kg
Fjärrkontroll	-
GFCI	-
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	10R-023658
Skydd: Återställningsläge* Ingång lågspänning.... Automatik* Ingång överspänning.... Automatik* Lågt batteri alarm.... Automatik* Övertemperatur.... Automatik* Överbelastning.... Manuell* Kortslutning.... Manuell

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 300W
Max. utgångseffekt 500W
Max. ingångsström 40A 20A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.7A <0.5A
Märkspänning 10,5V ~ 16,5V 21V ~ 33V
Lågspänningsalarm 10,5V 21V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 88%
Dimensioner (L x B x H) 215 x 147 x 66 mm
Vikt 1,32Kg
Fjärrkontroll –
GFCI –
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-023658
Skydd:* Ingång lågspänning ...... Automatik* Ingång överspänning...... Automatik* Lågt batteri alarm ...... Automatik* Övertemperatur...... Automatik* Överbelastning...... Manuell* Kortslutning ...... Manuell

Pure sine 600W serie

Märkspänning	12 V likström	24 V likström
Konstant utgångseffekt	600W
Max. Utgångseffekt(för maximum i 10minuter)	1000W(650W)
Max. ingångsström	80A	40A
Utgångsspänning	230V AC +/- 3%
Utgångsfrekvens	50 Hz
Utgångs kurvform	PURE SINE INVERTERS
Total harmonisk distortion	3%
Noll belastningsström <0.8A <0.6A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 280 x 236 x 83 mm
Vikt 2,45Kg
Fjärrkontroll	RC-15 (Option)
GFCI	Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	10R-02 3659

Skydd:	Återställningsläge
* Ingång lågspänning	Automatik
* Ingång överspänning	Automatik
* Lågt batteri alarm	Automatik
* Övertemperatur	Automatik
* Överbelastning	Manuell
* Kortslutning	Manuell

Pure sine 1000W serie

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 1000W
Max. Utgångseffekt(för maximum i 10minuter)	2000W(1200W)
Max. ingångsström 160A 80A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.2A <0.8A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm	10,7V 21,4V
Lågspänningsavstängning	10 V 20 V
Effektivitet upp till	85%
Dimensioner (L x B x H)	395 x 236 x 83 mm
Vikt	4Kg
Fjärrkontroll	RC-15 (Option)
GFCI	Option
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-02 9726
Skydd:* Ingång lågspänning ...... Automatik* Ingång överspänning...... Automatik* Lågt batteri alarm ...... Automatik* Övertemperatur ...... Automatik* Överbelastning ...... Manuell* Kortslutning ...... Manuell

Pure sine 1500W serie

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 1500W
Max. utgångseffekt(för maximum i 10minuter)	3000W(1800W)
Max. ingångsström 200A	100A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz

Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.6A <1A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 415 x 283 x 100 mm
Vikt 5,75Kg
Fjärrkontroll RC-15 (Option)
GFCI Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-02 9594
Skydd:* Ingång lågspänning....* Ingång överspänning....* Lågt batteri alarm....* Övertemperatur....* Överbelastning....* Kortslutning....	ÅterställningslägeAutomatikAutomatikAutomatikAutomatikManuellManuell

Märkspänning	12 V likström	24 V likström
Konstant utgångseffekt	2000W
Max. utgångseffekt(för maximum i 10minuter)	4000W(2200W)
Max. ingångsström	240A	120A
Utgångsspänning	230V AC +/- 3%
Utgångsfrekvens	50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.6A <1A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 415 x 283 x 100 mm
Vikt	5,9Kg
Fjärrkontroll RC-15 (Option)
GFCI Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark 10R-02 9594	^13
Skydd:	Återställningsläge
* Ingång lågspänning ....	Automatik
* Ingång överspänning....	Automatik
* Lågt batteri alarm ....	Automatik
* Övertemperatur ....	Automatik
* Överbelastning ....	Manuell
* Kortslutning ....	Manuell

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle

uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.

ČESKY

Rozložení částí

Merk påkrevd tverrsnitt på kabelen (se tabell).
