Tipo de producto	Inversor de onda senoidal pura (Pure Sine Wave Inverter)
Marca	HQ
Modelo	PURE15012
Potencia de salida constante	150 W
Potencia de salida pico (máx. 10 min)	300 W
Tensión de entrada nominal	12 V CC o 24 V CC (según versión)
Corriente de entrada máxima	20 A (12 V) / 10 A (24 V)
Tensión de salida	230 V CA ±3%
Frecuencia de salida	50 Hz
Onda de salida	Onda senoidal (Pure Sine Wave)
Distorsión armónica total	3%
Eficiencia máxima	85%
Rango de tensiones de entrada	10,5 V ~ 16,5 V (12 V) / 21 V ~ 33 V (24 V)
Alarma de baja tensión	10,5 V (12 V) / 21 V (24 V)
Apagado por baja tensión	10 V (12 V) / 20 V (24 V)
Consumo en vacío	< 0,8 A (12 V) / < 0,6 A (24 V)
Dimensiones (L x An x Al)	215 x 147 x 66 mm
Peso	1,28 kg
Normas de seguridad	EN60950-1, EN55022 Clase B, EN55024, EN61000-3-2, EN61000-3-3
Protecciones	Baja tensión (auto), sobretensión (auto), alarma de batería baja (auto), sobrecalentamiento (auto), sobrecarga (manual), cortocircuito (manual)
Instalación	Superficie sólida, horizontal o vertical, ventilación mínima 10 cm alrededor, no obstruir las aberturas
Mantenimiento	Limpiar únicamente con un paño seco, sin disolventes ni abrasivos
Control remoto	No incluido (modelos superiores compatibles)

Preguntas frecuentes - PURE15012 HQ

¿Cómo instalar correctamente el inversor?

Coloque el inversor sobre una superficie sólida y plana, horizontal o vertical. Asegure una ventilación adecuada manteniendo un espacio libre de al menos 10 cm alrededor del aparato. Nunca bloquee las aberturas de entrada y salida de aire. Conecte el borne de puesta a tierra al chasis del vehículo o barco si corresponde.

¿Qué hacer si el inversor se apaga repentinamente durante el uso?

El apagado puede deberse a una tensión de batería demasiado baja, una sobrecarga o un sobrecalentamiento. Verifique el indicador luminoso: si es naranja o los LED específicos se encienden, apague el aparato, verifique la batería y mejore la ventilación. Espere de 5 a 10 minutos antes de reiniciar.

¿Puedo conectar un refrigerador a este inversor?

Sí, pero tenga cuidado porque los refrigeradores requieren una potencia de arranque elevada (a menudo 2 a 3 veces la potencia nominal). La potencia pico de este modelo es de 300 W, por lo tanto, verifique que el refrigerador no exceda este valor. Si es así, use un modelo más potente.

¿Cuál es la diferencia entre potencia constante y potencia pico?

La potencia constante (150 W) es la potencia que el inversor puede suministrar de forma continua. La potencia pico (300 W) es la potencia máxima que puede entregar durante un corto período (hasta 10 minutos) para arrancar dispositivos de alta demanda.

¿Cómo saber si la batería está baja?

El inversor emite una alarma sonora (en algunos modelos) y/o enciende un indicador específico (naranja o LED de sobrecarga) cuando la tensión baja del umbral de alarma (10,5 V para 12 V, 21 V para 24 V). Si continúa bajando, el aparato se apaga automáticamente a 10 V (12 V) o 20 V (24 V).

¿El inversor está protegido contra sobrecargas?

Sí, dispone de una protección contra sobrecargas que requiere un reinicio manual. En caso de exceder la potencia máxima, el inversor se apaga. Desconecte el aparato en sobrecarga, luego reinicie el inversor.

¿Puedo usar el inversor en un ambiente húmedo o al aire libre?

No, el inversor debe instalarse en un lugar seco y limpio. No lo exponga al agua, la humedad o materiales explosivos. La humedad puede causar cortocircuitos y dañar el aparato.

¿Cómo limpiar el inversor?

Use un paño seco y suave. No use nunca disolventes, productos abrasivos o líquidos. Desconecte siempre el aparato antes de limpiarlo.

¿Qué significa el indicador naranja en los modelos de 120/150/300 W?

El indicador naranja indica una tensión de batería baja (10,7 V para 12 V, 21,4 V para 24 V) o un sobrecalentamiento. En ambos casos, apague el inversor, verifique la batería y la ventilación, luego espere unos minutos antes de reiniciar.

¿Qué cables usar para conectar el inversor a la batería?

Use cables flexibles de sección adecuada (consulte la tabla en el manual). Apriete correctamente los bornes respetando la polaridad (rojo = positivo, negro/blanco = negativo). No invierta la polaridad, ya que podría fundir el fusible interno.

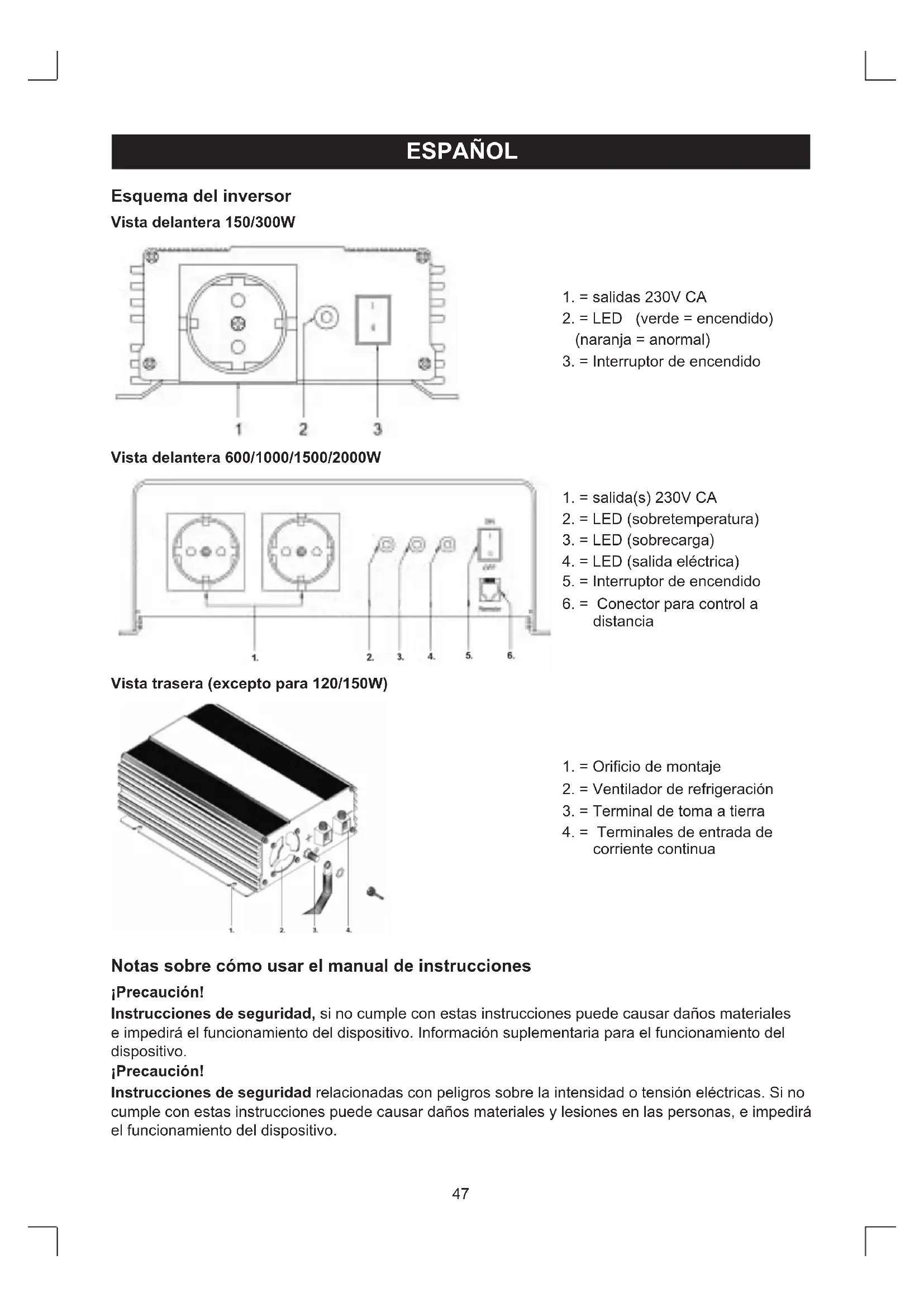

MANUAL DE USUARIO PURE15012 HQ

1. = Orificio de montaje

2. = Ventilador de refrigeración

3. = Terminal de toma a tierra

4. = Terminales de entrada de corriente continua

Notas sobre cómo usar el manual de instrucciones

¡Precaución!

Instrucciones de seguridad, si no cumple con estas instrucciones puede causar daños materiales e impedirá el funcionamiento del dispositivo. Información suplementaria para el funcionamiento del dispositivo.

¡Precaución!

Instrucciones de seguridad relacionadas con peligros sobre la intensidad o tensión eléctricas. Si no cumple con estas instrucciones puede causar daños materiales y lesiones en las personas, e impedirá el funcionamiento del dispositivo.

Instrucciones generales de seguridad

• Utilice el dispositivo sólo para el propósito para el que fue diseñado.
• No utilice el dispositivo en ambientes húmedos o mojados.
• No utilice el dispositivo en áreas potencialmente explosivas.
• Los trabajos de mantenimiento y reparación sólo deben realizarlas por personal cualificado que estén familiarizados con los riesgos que conlleva y la normativa relacionada.

Seguridad durante la instalación del dispositivo

• Asegúrese de que el dispositivo se coloca sobre una base sólida. El dispositivo debe ser instalado y asegurado de modo que no pueda volcar o caer.
• Tome las precauciones necesarias para asegurar que los niños no interfieran en su funcionamiento. ¡Pueden aparecer situaciones peligrosas que no pueden ser reconocidas por los niños!
• No exponga el dispositivo a una fuente de calor (como los rayos directos del sol o la calefacción). Evite calentamiento adicional del dispositivo de esta manera.

Para la instalación en embarcaciones

- Si instala incorrectamente el dispositivo dentro de una embarcación, puede ser que se averíe por corrosión. Haga que un electricista especializado instale el inversor.

Cables eléctricos

• Si los cables eléctricos tienen que pasar por mamparos metálicos o paredes con bordes afilados, use tubos o manguitos pasacables para evitar daños.
• No tienda cables flojos o con vueltas en las proximidades de material conductor (metal).
• No tire de los cables.
• No tienda cables de alimentación de 230V en el mismo tubo con cables de corriente continua 12/24V.
• Fije bien los cables.
• Tienda el cableado de modo que no se puedan pisar o dañar.
• Use el dispositivo solamente si tiene la certeza de que la carcasa y los cables no tienen daños.
• Asegúrese de que las salidas y las ranuras de ventilación del dispositivo no están tapadas.
• Asegúrese de que tiene buena ventilación.
• No conecte la salida de 230V del inversor a una fuente que no sea de 230V.
• Incluso en el caso de que se queme el fusible, partes del inversor continúan con tensión.
• Desconecte siempre la fuente de alimentación cuando trabaje sobre el dispositivo.

Uso correcto

Los inversores de onda sinusoidal pura convierten corriente continua de 12 o 24V en corriente alterna de 230V a una frecuencia de 50Hz.

¡Advertencia!

Una conexión inversa a los polos de la batería puede averiar el inversor. No use el inversor en sistemas eléctricos que usen toma de tierra positiva.

Con su poco peso y compacto diseño el inversor se puede instalar en caravanas de camping, vehículos comerciales o en embarcaciones a motor o a vela.

La tensión de salida corresponde a la toma de corriente estándar (tensión sinusoidal pura).

Por favor, cumpla con los valores de alimentación constante de salida y alimentación máx. (pico) de salida (durante un máximo de 10 minutos) indicados en la sección “Datos técnicos”.

No conecte nunca equipos con mayor demanda eléctrica.

Nota

Tenga en cuenta cuando conecte equipos de accionamiento eléctrico (como taladros y frigoríficos), ya que a menudo necesitan más potencia de la indicada su placa de especificaciones.

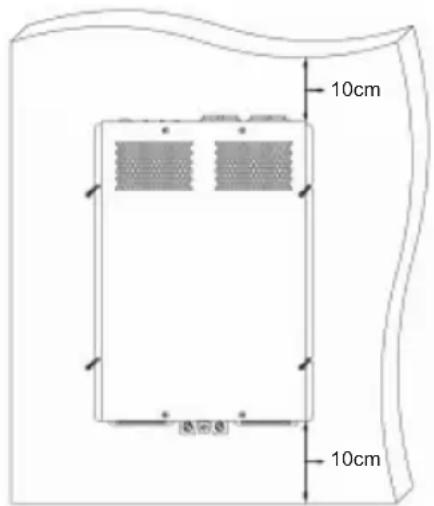

Instrucciones de instalación

Cuando selecciona el lugar de de instalación, cumpla con las instrucciones siguientes:

• La instalación del inversor puede hacerse horizontal o verticalmente.
• Tiene que instalar el inversor en un lugar seco y limpio que no esté expuesto a la humedad.
• Asegúrese de que el lugar esté bien ventilado. Si lo instala dentro de un receptáculo, asegúrese de que hay una ventilación adecuada. Conserve un espacio libre de al menos 10cm alrededor del inversor.
• La entrada de aire de la parte inferior del inversor y la salida de aire de la parte trasera no deberían quedar obstruidas.
• La superficie de instalación debe estar nivelada y ser suficientemente resistente.

En el caso de instalar el inversor dentro de vehículos o botes tiene que conectarlo al chasis (tierra).

Cumpla con la sección transversal del cable necesaria (ver tabla).

1. Tiende el cable de conexión flexible (más y menos) desde los polos de conexión de la batería hasta los polos del inversor.

¡Advertencia!

¡Verifique que no se intercambiar los polos! Una conexión con polaridad inversa fundirá los fusibles internos. ¡La sustitución de fusibles sólo la deberían hacer expertos!

1. Conecte el cable y el terminal juntos.
2. Conecte primero el cable negativo al terminal negativo blanco.
3. Instale primero un fusible o un disyuntor de corriente continua en el lado positivo del circuito a menos de 18 pulgadas (45cm) de la batería.
4. Conecte el cable positivo al terminal positivo rojo.

¡Advertencia!

Para que el dispositivo integrado de protección de corrientes residuales de los inversores funcione correctamente, la conexión a tierra debe estar conectada al chasis del vehículo o de la embarcación.

1. Tienda el cable flexible de toma tierra desde el punto de tierra del vehículo hasta el punto de toma de tierra del inversor.
2. Conecte el cable de tierra al terminal del chasis.

¡Advertencia!

Una conexión inversa a los polos de la batería puede averiar el inversor. No use el inversor en sistemas eléctricos que usen toma de tierra positiva.

Cómo usar el inversor

Modelos 120/150/300/600W:

Siempre conecte sólo una unidad de distribución al conector de 230V del frontal del dispositivo.

Modelos >600W:

Conecte siempre un máximo de dos unidades de distribución a cada uno de los conectores de 230V del frontal del dispositivo.

Puesta en funcionamiento

El dispositivo se activa-desactiva con el interruptor de encendido en el frontal del inversor. Con el dispositivo funcionando el LED de control "Power" se ilumina.

Anomalías

120/150/300W

Si la tensión de la batería cae por debajo de 10,7V (modelos de 12V) o 21,4V (modelos de 24V) el LED se ilumina en naranja. Esto también ocurre cuando hay sobrecalentamiento en el inversor.

El inversor se apaga automáticamente en el caso de que la tensión caiga por debajo de los 10V (modelos de 12V) o 20V (modelos de 24V).

1. Si esto ocurre, apague el inversor.
2. Asegúrese de que tiene ventilación suficiente.
3. Espera 5 – 10 minutos aproximadamente y encienda solamente el inversor.

600/1000/1500/2000W

Si la tensión de la batería cae por debajo de 10,7V (modelos de 12V) o 21,4V (modelos de 24V) el LED de control “OVER-LOAD” se ilumina emitiendo una señal sonora. El inversor se apaga automáticamente en el caso de que la tensión caiga por debajo de los 10V (modelos de 12V) o 20V (modelos de 24V).

Si el dispositivo se sobrecalienta, se apaga automáticamente y el LED "OVER TEMP" se iluminia.

1. Si esto ocurre, desconecte el inversor.
2. Asegúrese de que tiene ventilación suficiente.
3. Espere 5 – 10 minutos aproximadamente y encienda solamente el inversor.

Cuando el inversor esté funcionando con una carga alta durante largo periodos, tendrá que prestar atención a la tensión de salida de la batería. Si esta no es suficiente, por favor cargue la batería inmediatamente o cámbiela.

Hay un conector modular para el control a distancia para los modelos 1500W y 2000W en el panel frontal y para el modelo de 600W (opcional) y de 1000W en la placa inferior.

Especificaciones:

Serie 120W sinusoidal pura

Tensión nominal de entrada: 12V CC 24V CC
Potencia constante de salida 120W
Intensidad máx. de salida 15A 7,5A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 0,5A < 0,3A
Margen de la intensidad de entrada 10V ~ 16,5V 20V ~ 33V
Apagado por baja tensión 10V 20V
Eficacia hasta	88%
Dimensiones (L x A x A)	204 x 105 x 30 mm
Peso	453g
Certificación de seguridad	EN60950-1:

EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	E13
Protección:* por entrada de baja tensión ...... Automática* por entrada de sobretensión ...... Automática* Alarma de batería baja ...... Automática* Sobretemperatura ...... Automática* Sobrecarga...... Manual* Cortocircuito ...... Manual

Serie 150W sinusoidal pura

Tensión nominal de entrada: 12 V CC 24 V CC
Potencia constante de salida 150W
Potencia de pico de salida 300W
Intensidad máx. de salida 20A 10A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 0,8A < 0,6A
Margen de la intensidad de entrada	10,5V ~ 16,5V	21V ~ 33V
Alarma de baja tensión	10,5V	21V
Apagado por baja tensión	10 V	20 V
Eficacia hasta	85%
Dimensiones (L x A x A)	215 x 147 x 66 mm
Peso	1,28Kg
Mando a distancia	-
GFCI	-
Certificación de seguridad	EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	^13 10R-023658
Protección:* por entrada de baja tensión ...... Automática* por entrada de sobretensión ...... Automática* Alarma de batería baja ...... Automática* Sobretemperatura ...... Automática* Sobrecarga...... Manual* Cortocircuito ...... Manual

Serie 300W sinusoidal pura

Tensión nominal de entrada: 12 V CC 24 V CC
Potencia constante de salida 300W
Potencia de pico de salida 500W
Intensidad máx. de salida 40A 20A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 0,7A < 0,5A
Margen de la intensidad de entrada 10,5V ~ 16,5V 21V ~ 33V
Alarma de baja tensión 10,5V 21V
Apagado por baja tensión 10 V 20 V
Eficacia hasta 88%
Dimensiones (L x A x A)	215 x 147 x 66 mm
Peso	1,32Kg
Mando a distancia	-
GFCI	-
Certificación de seguridad	EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	10R-023658
Protección:* por entrada de baja tensión......* por entrada de sobretensión......* Alarma de batería baja......* Sobretemperatura......* Sobrecarga......* Cortocircuito......	Modo de Recuperación (Reset)AutomáticaAutomáticaAutomáticaAutomáticaManualManual

Serie 600W sinusoidal pura

Tensión nominal de entrada:	12 V CC	24 V CC
Potencia constante de salida	600 W
Potencia de pico de salida (durante un máximo de 10 minutos)	1000 W(650 W)
Intensidad máx. de salida 40A 20A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 0,8A < 0,6A
Margen de la intensidad de entrada 10,5V ~ 16,5V 21V ~ 33V
Alarma de baja tensión 10,5V 21V
Apagado por baja tensión 10 V 20 V
Eficacia hasta 85%
Dimensiones (L x A x A)	280 x 236 x 83 mm
Peso	1,32Kg
Mando a distancia	RC-15 (opcional)
GFCI	opcional
Certificación de seguridad	EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	^13 10R-02 3659
Protección:* por entrada de baja tensión ...... Automática* por entrada de sobretensión ...... Automática* Alarma de batería baja ...... Automática* Sobretemperatura ...... Automática* Sobrecarga...... Manual* Cortocircuito ...... Manual

Serie 1000W sinusoidal pura

Tensión nominal de entrada: 12 V CC 24 V CC
Potencia constante de salida 1000 W
Potencia de pico de salida (durante un máximo de 10 minutos)	2000 W(1200 W)
Intensidad máx. de salida 160A 80A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 1,2A < 0,8A
Margen de la intensidad de entrada 10,7V ~ 16,5V	21,4V ~ 33V
Alarma de baja tensión	10,7V	21,4V
Apagado por baja tensión	10 V 20 V
Eficacia hasta	85%
Dimensiones (L x A x A)	395 x 236 x 83 mm
Peso	4Kg
Mando a distancia	RC-15 (opcional)
GFCI	opcional
Certificación de seguridad	EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	10R-02 9726
Protección: Modo de Recuperación (Reset)* por entrada de baja tensión ...... Automática* por entrada de sobretensión ...... Automática* Alarma de batería baja ...... Automática* Sobretemperatura ...... Automática* Sobrecarga...... Manual* Cortocircuito ...... Manual

Serie 1500W sinusoidal pura

Tensión nominal de entrada: 12 V CC 24 V CC
Potencia constante de salida 1500 W
Potencia de pico de salida (durante un máximo de 10 minutos)	3000 W(1800 W)
Intensidad máx. de salida 200A 100A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 1,6A < 1A
Margen de la intensidad de entrada 10,7V ~ 16,5V 21,4V ~ 33V
Alarma de baja tensión 10,7V 21,4V
Apagado por baja tensión 10 V	20 V
Eficacia hasta	85%
Dimensiones (L x A x A)	415 x 283 x 100 mm
Peso	5,75Kg
Mando a distancia	RC-15 (opcional)
GFCI	opcional
Certificación de seguridad	EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	^E_13 10R-02 9594
Protección:* por entrada de baja tensión ......* por entrada de sobretensión ......* Alarma de batería baja......* Sobretemperatura ......* Sobrecarga......* Cortocircuito......	Modo de Recuperación (Reset)AutomáticaAutomáticaAutomáticaAutomáticaManualManual

Serie 2000W sinusoidal pura

Tensión nominal de entrada: 12 V CC 24 V CC
Potencia constante de salida 2000 W
Potencia de pico de salida (durante un máximo de 10 minutos)	4000 W(2200 W)
Intensidad máx. de salida 240A 120A
Tensión de salida 230V CA +/- 3%
Frecuencia de salida 50 Hz
Forma de la onda de salida Onda sinusoidal pura
Distorsión armónica total 3%
Intensidad sin carga < 1,6A < 1A
Margen de la intensidad de entrada 10,7V ~ 16,5V 21,4V ~ 33V
Alarma de baja tensión 10,7V 21,4V
Apagado por baja tensión 10 V	20 V
Eficacia hasta	85%
Dimensiones (L x A x A)	415 x 283 x 100 mm
Peso 5,9Kg
Mando a distancia RC-15 (opcional)
GFCI opcional
Certificación de seguridad EN60950-1:
EMC	EN55022: Clase BEN55024:EN61000-3-2:EN61000-3-3:
Marca -E	10R-02 9594
Protección: * por entrada de baja tensión ...... Automática* por entrada de sobretensión ...... Automática* Alarma de batería baja ...... Automática* Sobretemperatura ...... Automática* Sobrecarga...... Manual* Cortocircuito ...... Manual

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si

ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.

MAGYAR
