BRUKSANVISNING FC222WN1 BRANDT

Användarmanual für ugnen

Bruksanvising for stekeovn

Using your oven

FC 222

Brandt

Indholdsfortegnelse

Indledning S.3

Oversigt over ovnen

Råd Angående Sakerhet S.26

Barnsakerhetsskydd S.26

Hur sca ugnen installeras?

Elanslutting S.27-28

Nyttiga mätt for att bygga in ugnen S.29

Hur Byter Man Lampa? S.30

Hur anvander man ugnen?

Detaljer om programmeraren S.31

Installingn av ugnens klocka S.32

Hur lagar man snabbet en ratt? S.33

Hurprogrammeranugnen? S.33-36

Hur anvander man timern? S.37

Hur sca ugnen underhållas? S.40

Vad skamanggoravid driftstörningar? S.41

Alltigenom denna notis visar tecknet,

råd när det gäller sökerhet,

signaler olik rad och knep.

Förord

Kära kund!

Du har just blivit ägare till en ugn av market BRANDT och vi tackar for visat förtroende.

Våra arbetslag i forskning och utveckling har skapat en ny generation av apparater just För dig För att du skall kunna laga mat med=noje varje dag.

Med sin stilrena utformning och sitt moderna utseende passar den nga Brandt ugnen harmoniskt in i koket och forenar alldeles utmärkt användarinlighem med god prestanda vid matlagning.

I Brandts Produktsortiment finner du även att stort urval av spishällar, spisfläktar, diskmaskiner och kylskåp som kan byggas in och integreras med din nya Brandt ugn.

Det ar självklart att med det ständiga målet att kunna tillfredsställa dina behov och fordringar på bösta sätt finns vår kundservice tillganglig für att lyssna och svara på varje fråga eller förslag (se adresser i slutet av detta höfte).

Som ledare i innovation bidrar Brandt därmed till forbättringar av den dagliga livskvaliteten genom att ständigt erbjuda alltmert bättreprodukter, enkla att använda, miljövänliga, estetiska och pålitiga.

Varumärket BRANDT.

Hur ser ugnen ut?

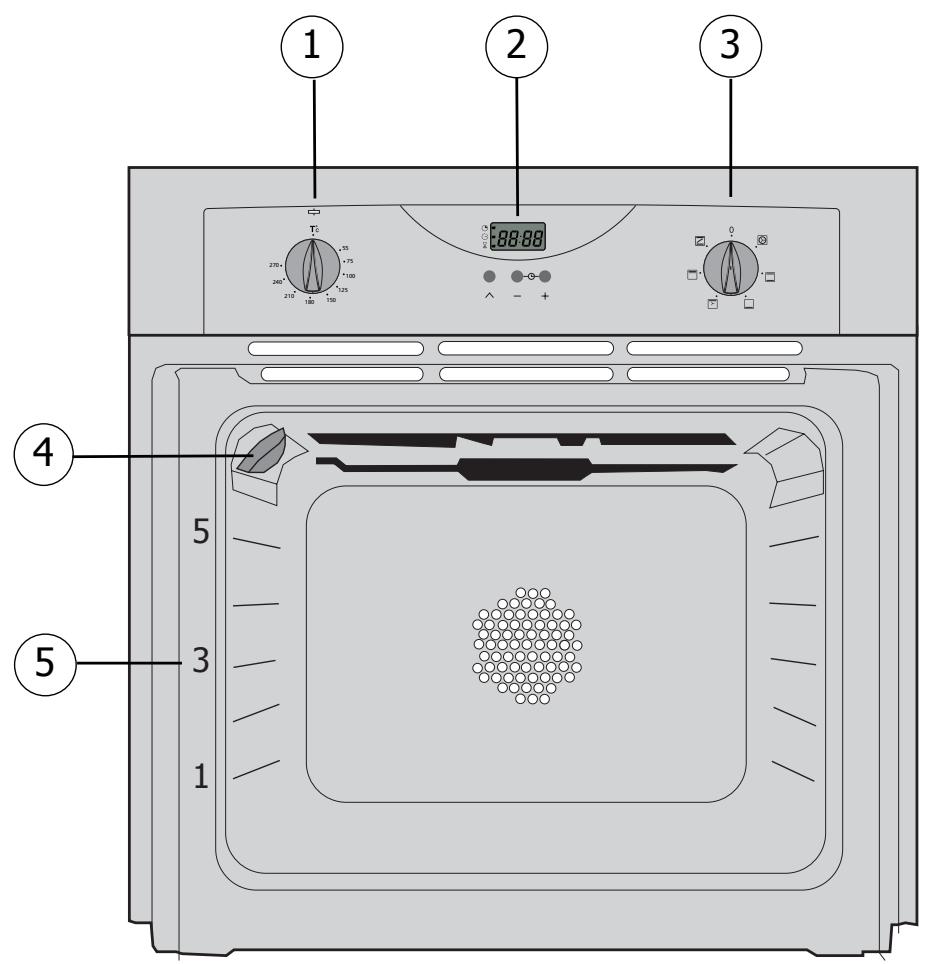

BESKRIVNING AV APPARATEN

1 Temperaturväljare
2 Programmerare
3 Funktionsväljare

4 Lampa
5 Effektstegsindikator

Tillbehör

Sakerhetsgaller med tippskydd

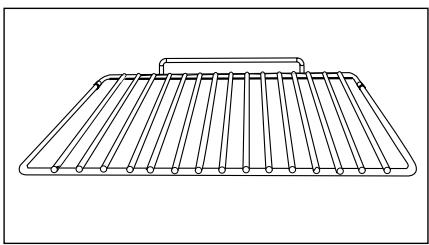

Galletret kan användas som underlag für alla kärl och formar innehållande matvaror som skalagas ellgratineras.Detär ocksà till foratt grilla kott (kottet laggs direkt upp pa galletret).

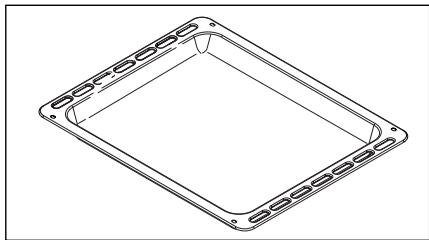

Pannan ar forsedd med en lutande kant och anvands till bakverk. Den kan anvandas for att baka kakor som luftiga bakelser med kräm, marängkakor, sandkakor, smördegskakor...

Undvik att lagga stekar aller annat kott direkt i det for d'kommen spad att spruta ut och stänka på ugnens väggar.

Djupfat

utrustat med stödgaller

specialanpassat for grillat kott

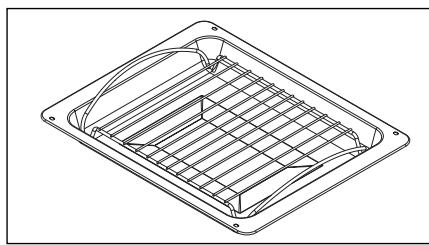

Fatet tjänar till att samla upp spad och fett frän kott som grillats med Funktionen grill pa hög varme eller varmluftsgrill.

Det kan användas som stek- eller kokkärl med lagom stora matbitar (t ex: fagel med grönsaker runtomkring vid medelhög temperatur).

Detta fat fär aldrig ställas direkt på ugnssulan, utom i laget GRILL.

Fatuttagare

Tack vare denna anordning kan man latt ta ut ett emaljerat kärl ur ugnen och få obehindrad tillgang till alla maträtter som tillagas i ugnen.

Råd Angående Säkerhet

Vi ber om att ta del av foljande anvisningar innan du installerar och börjar använda ugnen. Denna ugn År konstruerad for enskilt bruk hemma i bostaden. Den År avsedd uteslutande till for tillagning av livsmedel. Denna ugn innehäller inga asbestbaserade componententer.

FÖRSTA ANVÄNDNING:

Innan du Första gängen böjar använda ugnen måste den hettas upp tom med stängd ugnslucka under ca 15 minuter på max lage für att "trimma in" apparaten. Minerallullet som omsluter apparatens halrum kan i böjar avge en särskild lukt somkommen是从 dess beständsdelar. En viss rökavgiving kan även forekomma. Båda dessa foreteelier ar normala.

EFTERFÖLJANDE ANVÄNDNINGSTILLFÄLEN:

• Se till att ugnsluckan ar ordentligt stängd sà att tätningspackningen fungerar korrekt.
• Låt aldrig nágon stödja sig eller sitta på ugnsluckan medan ugnen ar öppen.
• Tillganglia ugnsdelar eller ytor kan bli heta nar grillen anvands med ugnsluckan på glant. Håll småbarn borta frän ugnen.
• Apparaten blir het nar den ar pa. Se till att inte vidrora varmeelementen som finns inuti ugnen.
• När du plockar ut olica tillagningstillbehör (galler, stekvändare, dryppanna, spetthällare...) ur ugren after avslutad tillagning, grip inte tag i tillbehören med bar hand, använd grytlappar eller isolerande tyg.
• Täck inte insidan av ugren med aluminiumfolie. Annarskommen värmen att ackumuleras vilket riskerar att ofördelaktigt påverka tillagningsprocessens er grillingens resultat och kan medföra skador på emaljen.
• Använd inte nàgon apparat für Ångtvätt eller högtryckstvätt.
• Ugnens ytor kan bli hetare an normalt vid rengöring, det gäller alltså att hälla smäbarn på avständ frän ugnen.

Barnsakerhetsskydd

MONTERING

① Aktivera barnsakerhetsskyddet: Dra sakerhetssparren mot dig for att aktivera den.
② Avaktivera barnsakerhetsskyddet: Skjut sakerhetssparren bakat.

ANVÄNDNING

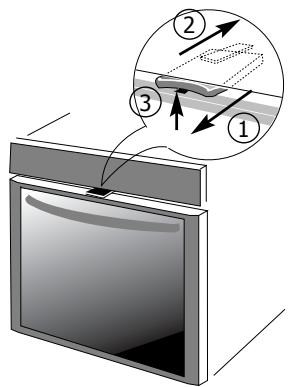

③ Du har valt att anvanda barnsakerhetsskyddet: Oppna ugnsluckan samtidigt som du lyfter upp sakerhetssparren. Du har valt att avaktivera barnsakerhetsskyddet: Oppna ugnsluckan normalt.

Hur sca ugnen installeras?

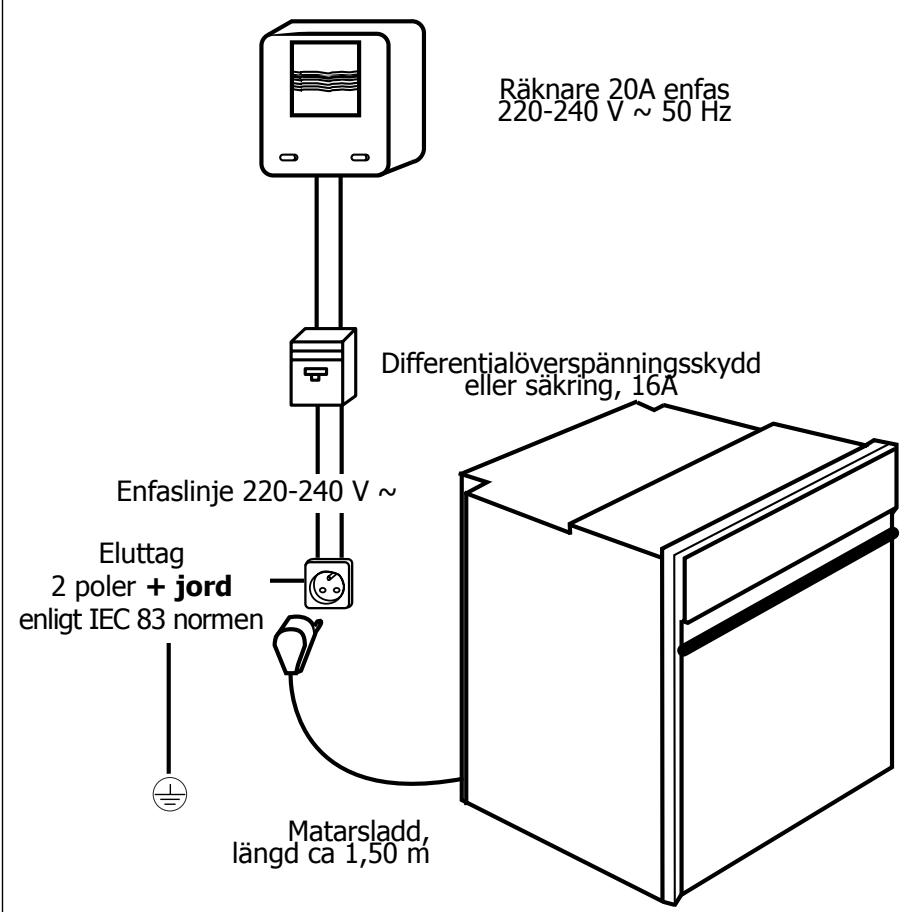

Elanslutning

• Innan ugnen ansluts till elnätet, försäkra dig om att alla ledninger i din instal-lation har tillräckligt stort tvärsnitt for att kunna mata apparaten med ström på normalt satt (tvärsnittet fär inte vara lagre ¬n matarsladdens tvärsnitt). Säkringen i din instal-lation skara vara 16 ampere.

Hurskaugnen

Ugnen ske anslutas till elnätet innan apparaten placeras in i möbeln.

• Ugnen skakopplasuppmed en(standardiserad)matarsladdinnehallande3 ledare med 1,5 mm2 i tvarsnitt (1fas +1 N + jord 1一 ) som ske anslutas till elnaret 220-240V\~enfas viaett standarduttag 1fas +1 N + jord 1一 enligt IEC 83 normen ell er en franskiljaranordningpalla poler med ett oppningsavstand mellan kontakterna paminst 3mm.Skyddsledaren (grongul) ske vara ansluten 1一 till apparatens anslutningskontakt och till installationens jordanslutting.
• Vid uppkoppling till ett eluttag, skeluttaget forblåtkomligt after apparatens montering.
• Ugnens nolledare (blå ledning) skā anslutas till elnätets nolledare.

Uppkoppling och/eller byte av matarsladd

• Matarsladden (H05 RR-F, H05 RN-F eller H05 VV-F) skara tillräckligt lang for att kunna anslutas till den inbyggbara ugnen uppställd på golvet framfor ugnsmöbeln. Utför foljande steg after att ha urkopplat apparaten frän elnätet:
• Öppna luckan till höger om bakre panelen genom att skruva loss 2 skruvar. Vrid sedan luckan kring dess axel.
• Skala av varje ledare till dennya matarsladden over 12 mm.
• Sno sedan kardelerna omsorgsfullt.
• Lossa anslutningsplintens skruvar och ta bort matarsladden som ske bytas ut.
• Satt in matarsladden genom panelens sida i kabelklämman som sitter till höger om anslutningsplinten.
• Anslut sladdens ledare enligt igenkännningstecken på anslutningsplinten.
• Alla kardeler på ledarna skara vara fastklämda under skruvarna.
• Fasledaren ske anslutas till klämma L.
  Den grongula jordledningen ske anslutas till klamma
• Nolledaren (den blåa) skä anslutas till klämma N.
• Skruva fast anslutningsplintens skruvar och kontrollera att varje ledare häller fast genom att dra i den.
• Satt fast sladden med hjälp av kabelklämman som sitter till höger om anslutningsplinten.
• Skruva fast bakre panelen med hjälp av de 2 skruvarna.

Vi avsager oss allt ansvar om olyckor inträffar som följd av obefintlig eller felaktig jordledning.

installas?

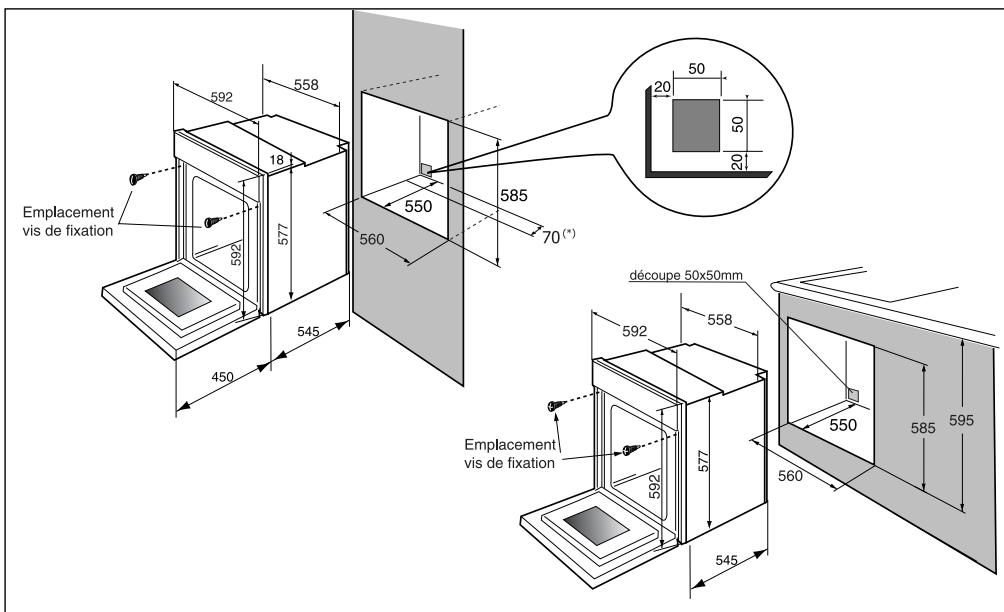

Nyttinga matt for att bygga in ugnen

Ugnen kan monteras in under arbetsbängen aller i en (öppen* aller stängd) stäende möbel med anpassade inbyggnadsmätt (se vidstäende schema).

Ugnen har att optimerat luftcirkulationssystem som ger möglich att få utmärkta resultat vid tillagning av matvaror och vid rengöring om följande anvisningar följs:

• Centrera ugnen i mobeln sà att avständet till angränsande mobeln blir minst 5 mm.
• Inbyggnadsmöbelns material skara vara värmebeständigt (eller beklädd med värmebeständigt material).
• För att öka stabiliteten, skruva fast ugnen i mobeln med 2 skruvar genom speciella hål avsedda for dettaändamål på sidoväggarna (jfr schema).

Forattgora detta:

1) Ta bort skruvarnas gummilock for att komma Åt fästhålen
2) Borra ett hal med 3 mm i diameter i mobelns vagg fortt undvika sprickor itraet.
3) Skruva fast ugnen med de 2 skruvarna.
4) Satt tillbaka gummilocken på skruvarna (dessa lock har ochså en dämpande effekt nar man stänger ugnsluckan).

(^*) vid oppen mabel skäoppingen vara 70 mm (max).

För att vara saker på att din installation motsvarar gällande normer, tveka inte att anlita en specialist på hushållsmaskiner.

Hur Byter Man Lampa?

• Glödlampan sitter iinnertaket paugnens hälrum.

Koppla ur ugnen fore varje ingrepp i glödlampan for att undvika alla risker for elskador och låt apparaten svalna vid behov.

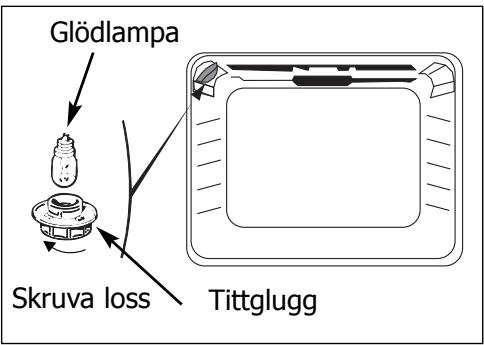

a) Skruva loss tittgluggen (se vidstaende bild).
b) Skruva loss lampan genom att vrida i sama riktning.

Lampans teknika data:

-15W
- 220-240 V
- 300^ C
- Sockel E 14

c) Byt lampa, satt tillbaka lampglaset och koppla ater pa ugnen.

for att skruva loss lampan bör man använda gummihandskar vilket underlättar arbetet.

Hur använder man ugnen?

1. Detaljer om programmeraren

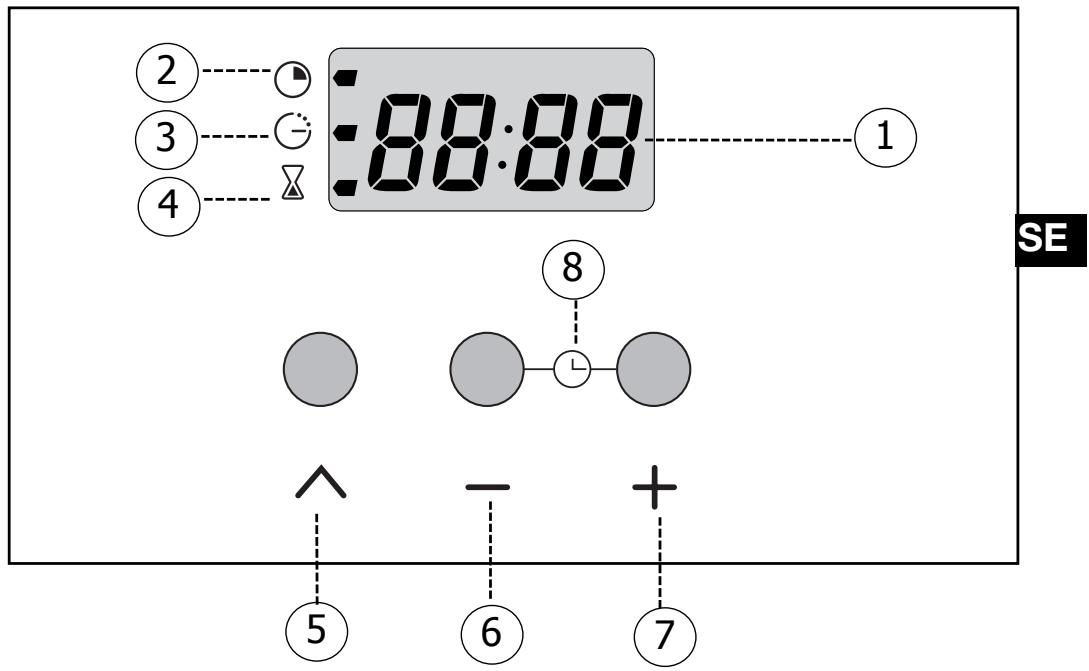

PROGRAMMERARENS OLIKA DELAR

1 Indikering av klockslag och tidslangder
Symbol for tillagningstid
Symbol for tillagningstidens slut
4 Oberoende tidur
5 Väljarknapp für olica tidsinställningsprogram
6 7 Tidsinställningsknappar
8 Klockinställning (tryck samtidigt på båda knappar)

Huränvändern

2. Installing av ugnens klocka

a) Vid strömtillslag

• Displayen blinkar.
• Ställ in klockan genom att trycka på tangenterna + eller - (håll lámplig tangent intryck für att snabbt äandra siffrorna).

Tryck på tangenten for att validera.

Exempel: 12:30.

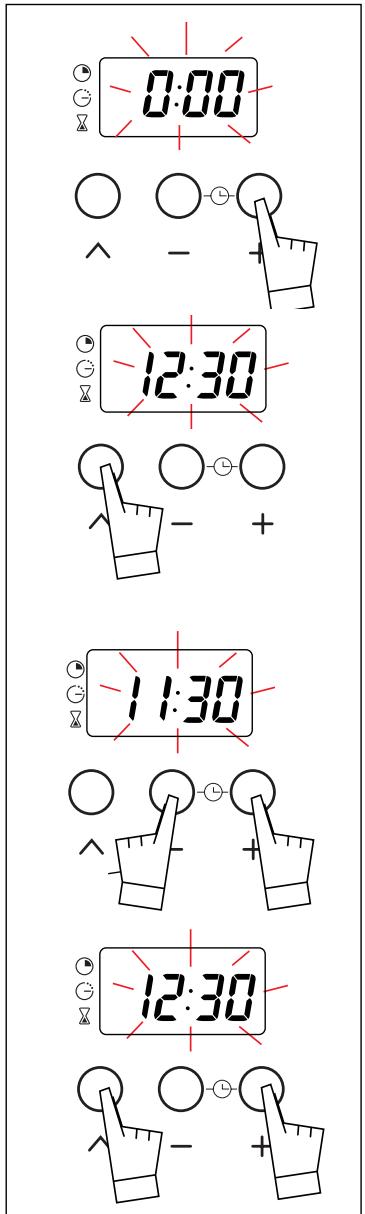

b) Inställning av tiduret

• Häll tangenterna + och - intryckta under nagra sekunder tills displayen böjr blinka.
• Ställ in klockan med tangenterna + eller -.
  Tryckp 日 - tangenten for att validera.

Sker ingen validating med ∧ tangenten, sparas värdet automatiskt after nagra sekunder.

r man u g n e n?

3. Hur lagar man snabbt en ratt?

Programmeraren skara bara visa upp klockslaget; den skainte blinka.

Välj tillagningssatt: Vrid Funktionsväljaren i önskat lage. Exempel: lage " ".
Välj tillagningstemperatur Vrid termostaten (temperaturväljaren) och ställ den på den temperatur som anges i receptet. Exempel: temperaturmärke 210^ .
- När allt detta ar gjort, hettas ugnen upp och termostatlampan lyser.

SE

4. Hur programmerar man ugnen?

a) Laga rätten på beständ tid:

Välj tillagningssatt: Vrid functionsväljaren i önskat lage Exempel: läge " ",
Välj tillagningstemperatur. Vrid termostaten (temperaturväljaren) och ställ den på den temperatur som rekommanderas i receptet. Exempel: temperaturmärke 210^ .

Huränvänd er

Välj tillagningstid.

Tryck en gäng på ∧ tangenten.

Tillagningstiden (vid 0:00) och tillhörande symbol blinkar på att ange attinstallingen ar möglich. Det gär att ställa in tillagningstiden.

Tryck på tangenterna + eller - För att ställa in önskad tid.

Exempel: 30 minuters tillagningstid.

Nedrakningen av tiden sker omedelbart nar man släpper upp tangenterna + eller -.

• När allt detta ar gjort, hettas ugnen upp och termostatlampan lyser.

Symbolen for tillagningstid lyser med fast ske n och aktuellt klockslag visas uppigen.

Följande sker Near tillagningstiden ar over (slut pa inprogrammerad tid):

-ugnen stannar,
- symbolen für tillagningstid slocknar,
- 0:00 visas upp
- en rad pipljud hörns under flera minutes.

Pipljuden upphör definitiv när man trycker på valfri tangent och aktuellt klockslag visas uppigen på displayen.

man u g n e n?

b) Hur kan man fördröja tillagningen med en bestamd tidslängd? (utvald sluttid)

• Ställ in temperatureen och tillagningssätt

Exempel: lage " ",

temperaturmarke 210^

Tryck en gäng pã tangenten.

Tillagningstiden 0:00 och tillhörande symbol blinkar daß für att ange att inställningen ar möj

Det går att ställa in tillagningstiden upp till 23:59.

Tryck pà tangenterna + eller - För att ställa in önskad tid.

Exempel: 25 minuters tillagningstid.

Så fort man trycker på tangent +, upphör displayen att blinka.

• Tryck på ∧ tangenten tills klockslaget for tillagningstidens slut och tillhörande symbol slutar att blinka. Då går det att ställa inildenafil.

Huränvändern

• Ställ in önskat klockslag für tillagningstidens slut genom trycka på tangenterna + eller -.

Klockslaget for tillagningstidens slut sparas automatiskt after nagra sekunder.

När allt detta ar gjort, fördröjs tillagningens startpunkt på att maten är fardig vid inprogrammerat klockslag (t ex: 13:00).

När tillagningen startar så slocknar symbolen für tillagningstidens slut.

Följande sker Near tillagningstiden ar over (slut på inprogrammerad tid):

-ugnen stannar,
- symbolen für tillagningstid slocknar,
- 0:00 visas upp
- en rad pipljud hörns under flera minuter.

Pipljuden upphör definitiv;när man trycker på valfri tangent och aktuellt klockslag visas uppigen på displayen.

För att stoppa upphettningen@maste temperaturväljaren och Funktionsväljaren ställas på stopp.

Det ar möjlig att

• när som helst ställa om tillagningstiden.
• njr som helst granska Återstående tillagningstid genom att trycka på « ∧ » tangenten.
• när som helst makulera inprogrammerade varden genom att under nagra sekunder trycka på « ∧ » tangenten tills ett pipljud hör.

man u g n e n?

5. Hur anvander man timern?

Ugnen ar utrustad med att tidur detta tidur som ar fristende fran ugnen ger mölighet att rakna ned tiden.

Tryckflera gangerp

tangenten tills tidurssymbolen börjar blinka och följande tecken visas upp på displayen..

• Ställ in vald tid genom att trycka på tangenterna + eller -. Inställningen sker med 30 sekunders intervaller och tiden visas i minutes/sekunder.

Häll lamplig tangent intryck für att snabbtaland sifrorna.

Nedrakningen börjar nagra sekunder after avslutad inställning och den visas oavbrutet på displayen.

SE

När nedrakningen av vald tid är over, hörns en rad pipljud (anslaget värde 0:00).
Pipljuden upphör;när man trycker en gäng på valfri tangent.

Det går som helst att äandra eller makulera inprogrammerad tid for tiduret.

Ugnens olikat

Symbol	Funktionens namn	Funkt
	Roterande värme Tillagningen sker med hjälp av ett elektriskt motständ placerat i ugnens botten och med fläkten som driver på luftcirkulationen.	➢ Förvärmning ber som kräver my (sandkakor på)
	Traditionell Tillagningen sker med hjälp av nedre och övre elementenutan luftcirkulation.	➢ Kräver förvärn
	Ugnssula Tillagningen sker med hjälp av nedre elementet.	➢ Kräver förvärn Värme tillförd Placera gallret
	Varmluftsgrill Tillagningen sker växelvis med hjälp av övre elementet och med fläkten som driver på luftcirkulationen.	➢ Förvärmning beh Saftiga och frasic Möjlighet finns på gallret och pannan på 1:a spadet.
	Grill på hög värme Tillagningen sker med hjälp av övre elementetutan luftcirkulation.	➢ Förvärmugner Skjut in dryppa
	Förvärmning	➢ Används innar

tillagningssatt

tionens beskrivning

behövs inte utom vid tillagningssatt
ycket korta tillagningstider
flera nivær).

Rekommendationer

Rekommenderas for att behalla kottmusten, till gronsaker, fisk och fler tillagningpflera nivær upp till 3 nivær.

mning innan ratten stalls in iugnen.

Rekommenderas vid tidskravande och svar- hanterliga tillagninger: mustigt vilt.. For att stekhaftigt morkt kott. For att smakoka ratter i sluten järnrgryta som forst stekts på en spishall (tupp i vin, viltragu ...).

SE

Rekommenderas till fuktiga ratter (pajer, kakor med saftiga frukter...) Degen blir genombakad på undersidan. Rekommenderas till luftiga maträtter (engelsk fruktkaka, brioche, luftiga kakor frän Elsass...) och souffleer som inte innestängs av skorpan ovanpa.

nning. underifrAn. t paa nedersta effektsteget.

Rekommenderas till alla fagel- och stekrätter.

For att fæ en brynt eller genomstekt førstek, oxbringa. For att behälla musten i stora fiskbitar.

hövs inte.
ga fagel- och stekrätter på alla sider.
s att stéka en stor kottbit placerad
att ställa den multifunktionella
a effektsteget für att samla in

n i 5 minuter.
annan på Forsta effektsteget.

Rekommenderas for att grille stora
mängder av mat som ska fördelas over gallrets hela yta.

n vissa ratter stalls in iugnen.

Termostaten installd pa tillagningstemperaturen. Efter avslutad forvarmning, tank p att vrida tillbaka functionsvaljaren till laget for valt tillagningssatt.

Hurckaugnenunderhallas?

Denna ugn med automatisk kontinuierlig rengöring bestär av ett hålrum omslutet av lõstagbara väggar beklädda med en speciell mikroporös emaj (katalytisk emaj) som har självrengörande egenskaper. Så snart fettpartiklarna tradr fram, fördelas de och sprids over de mikroskopiska hjelen. Där oxideras dem på båda sider och forsvinner så småningom. Den självrengörande emaljen ar särskilt lamplig für fettämnen, men passar inte for sockerämnen. Av detta skäl ar ugnssulans yta inte beklädd medenna emaj eftersom den blir oftare utsatt for sockerspill.

Vi rekommenderar varmt:

• Att inte skrapa ytan med metallborste eller med andra spetsiga aller vassa foremål.
• Attinte forsoka rengora ytan med rengoringsmedel som finns att kopa ute i handeln.
• När man halstar kott täcks ugnens innervaggar av stänk frän fett. Vaggamas temperatur räcker ota inte till für att fettet skara forsvinna under matrattens tillagning.

I sā fall maste man fortsetta att ha ugnen pa after avslutad tillagning under 20 till 30 minut er vid max temperatur for valid varmesekvens.

Om det blir spär kvarkommen de sā småningom att mattas av under afterfoljande tillagning.

Hur byter man de katalytiska vaggarna?

Innan du tar ut vaggarna, lát apparaten svalna och kontrollera att valjaren für tillagningssätt befinner sig i läge AV.

Sidoväggar (1)

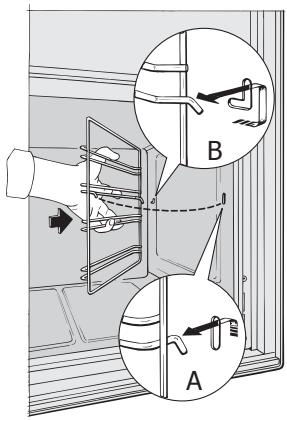

Ta loss avsatstråden (2) på framsidan genom att lyfta ut den (schema A). Dra hela avsatsen mot dig, lyft ut den För att haka den loss från bakre fästet (schema B). Ta ut den från de 2 hålen (3) i den katalytiska vöggen och från ugnens muffel. Ta sedan ut den katalytiska

vöggen (1). Sätt tillbaka de naya elementen (väggar och/eller avsatser) i omvänd ordning.

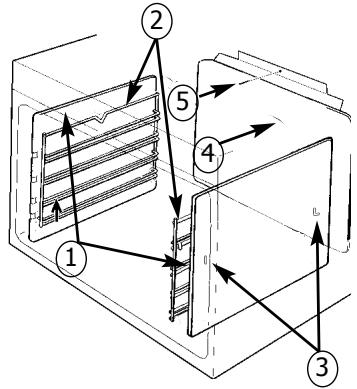

Bakre väggen (4)

Lossa helt skruven (5) som sitter högst upp på bakre

vöggen. Luta vöggen framåt for att ta ut muffeln. Montera tillbaka vöggen i omvänd ordning.

före varje rengöringsinggrepp måste ugnen vara avständ.

Vad skamanggora vid driftstörningar?

Om du misstänker Funktionsfel i ugnen, betyder detta inte nödvändigtvis att ett fel uppstätt. I varje fall skall du kontrollera följande punkter:

Du konstaterar att...

Möjliga orsaker

Vilka atgärder?

Ugnen upphettas inte.

Ugnen ar inte inkopplad.
- Säkringen har gätt für installationen.
- Temperaturvaljaren har sats for lgt.
- Termostaten ar trasig.

• Koppla in ugnen.
• Byt sakring for installationen och kontrollera dennes värde (16A).
• Oka den installda temperatur.
• Tillkalla kundtjänsten.

• Termostat trasig.

• Tillkalla kundtjänsten.

Lampan iugnen fungerar inte langre.

• Lampan har gatt.

• Ugnen ar inte inkopplad aller sakringen har gatt.

• Lampan har gatt.

• Ugnen ar inte inkopplad
  eller sakringen har gatt.

Kylarventilatorn fortssatter att g.

Fläkten ar igang under max 1 timme after avslutad tillagning,
- Om ventilationen fortsetter after 1 timme.

• Öppna ugnsluckan for att paskynda ugnens nedkylning.
• Tillkalla kundtjänsten.

Var god och se anvisiningarna på ugnens typskylt:

Brandt

MADE IN FRANCE

220 - 240V 50 Hz

När stekingen er over (programmet gjennomfört),

• slukkes stekeovnen,
• symbolet for steketid slukkes,
• displayet viser 0:00
• en série lydsignaler hores i noen sekunder.

Du kan narr som helst:

-endre steketidens lenghte.
