ZFV616K - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZFV616K
Färg	Rostfritt stål
Material	Rostfritt stål
Strömförsörjning	220‑240 V / 50 Hz
Antal hastigheter	4 (3 hastigheter + maximal hastighet)
Typ av kontroll	Touch
Belysning	Inbyggd LED
Funktion Hob2Hood	Ja (infraröd anslutning till spishällen)
Fettfilter	Tvättbart (diskmaskin, kort cykel vid låg temperatur)
Kolfilter	Obligatoriskt byte var 4:e månad (inte tvättbart)
Filtermättnadssignal	Ja (indikatorlampa tänd eller blinkar beroende på filtertyp)
Underhåll	Månatlig rengöring av fettfilter; använd en mjuk trasa och ett milt rengöringsmedel
Reparerbarhet	LED-lampa kan endast bytas av en tekniker
Installation	Inbyggnad
Medföljande tillbehör	Fettfilter och kolfilter (beroende på version)

Vanliga frågor - ZFV616K ZANUSSI

Hur rengör man fettfiltren på Zanussi ZFV616K-fläkten?

Fettfiltren rengörs i diskmaskin (kort cykel vid låg temperatur) eller för hand med en svamp och ett icke-slipande rengöringsmedel. För att ta bort dem, tryck på klämspaken under fläkten, vrid filtret nedåt och dra. Rengör dem minst en gång i månaden.

När måste kolfiltret bytas?

Kolfiltret måste bytas när filterindikatorn blinkar (mättnadssignal). Det är inte tvättbart och måste bytas minst var fjärde månad.

Hur återställer man filtersignalen efter rengöring eller byte?

För att återställa filtermeddelandet, tryck på motsvarande symbol i 3 sekunder. Indikatorlampan släcks eller blinkar för att bekräfta återställningen.

Hur använder man Hob2Hood-funktionen?

Hob2Hood-funktionen möjliggör en automatisk anslutning mellan fläkten och en kompatibel spishäll via infraröd. Fläkthastigheten justeras automatiskt efter kärlets temperatur. Du kan även aktivera den manuellt från spishällen. Se spishällens bruksanvisning för mer information.

Vad gör jag om fläktens belysning inte tänds?

LED-lampan kan endast bytas av en kvalificerad tekniker. Vid funktionsfel, se kapitlet 'Underhåll' i säkerhetsanvisningarna och kontakta kundservice.

Vilka rengöringsmedel ska jag använda till fläkten?

Använd en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Använd inte slipande rengöringsmedel eller borstar. Efter tillagning, låt apparaten svalna och torka den med en ren trasa.

Hur ställer jag in motorhastigheten?

Kontrollpanelen är touch. För att starta fläkten, tryck på symbol ①. Tryck sedan på önskad hastighet (1, 2, 3 eller maximal hastighet). Den maximala hastigheten stängs av automatiskt efter några minuter.

Fläkten låter onormalt, är det normalt?

Ett lätt driftljud är normalt. Om ljudet blir överdrivet, kontrollera att filtren är korrekt installerade och rena. Om problemet kvarstår, kontakta kundservice.

Kan kolfiltret tvättas?

Nej, kolfiltret är inte tvättbart och kan inte regenereras. Det måste bytas ut mot ett nytt när det är mättat.

Hur installerar man Zanussi ZFV616K-fläkten?

Installationen måste utföras enligt anvisningarna i den separata broschyren. Se till att följa säkerhetsavstånden och instruktionerna i installationsmanualen.

BRUKSANVISNING ZFV616K ZANUSSI

Filter med aktivt kul

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.zanussi.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION OCH INSTALLATION....128
2. PRODUKTBESKRIVNING....128
3. DAGLIG ANVÄNDNING....129
4. SKÖTSEL OCH RENGÖRING....130
5. MILJÖSKYDD.... 131

1. SÄKERHETSINFORMATION OCH INSTALLATION

WARNING!

Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen innan du använder eller utför underhåll på produkten.

2. PRODUKTBESKRIVNING

2.1 Översikt av kontrollpanelen

① 1 2 3 🍴 ⬣️ 1 3 4 5 6 □ □ □

Funktion Beskrivning

1 På/Av Sätta på och stänga av fläkten.

2 Första hastighet Motorn växlar till första hastighetsnivån.

3 Andra hastighet Motorn växlar till andra hastighetsnivån.

4 Tredje hastighet Motorn växlar till tredje hastighetsnivån.

Funktion Beskrivning

5 Maximal hastighet Motorn växlar till maximal hastighetsnivå.

6 Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret.

7 Lampa Tända och släcka lamporna.

3. DAGLIG ANVÄNDNING

3.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

1 Under uppvärmning av mat, vid tillagning under lock.

2 Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.

3 Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.

Under kokning, stekning av stora mängder mat utan lock, mycket fukt.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

i Kontrollpanelen är ett sensorfält. För att använda fläkten, vidrör symbolen exakt i mitten i minst 1 sekund.

Använda fläkten:

1. Sätt på produkten genom att trycka på Ⓐ-symbolen.

Du kan nu aktivera funktionerna.

1. För att aktivera funktionen, tryck på symbolen.

Spisfläktens belysning fungerar oberoende av andra funktioner.

Peka för att tända belysningen av spishällen.

För att stänga av produkten, tryck på ⏻ symbolen en gång till.

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hållens kontrollpanel.

För mer information om hur man använder funktionen, se hållens användarmanual.

3.3 Aktivera maximal motorhastighet

När du trycker på ,startar maximal motorhastighet i minuter. Därefter återgår produkten till föregående inställning.

När funktionen är påslagen och om du trycker ytterligare på har det ingen effekt.

3.4 Filtermeddelande

Filtervarningen påminner om att det är dags att byta eller rengöra kolfiltret och rengöra

fettfiltret. Filterindikatorn ∅yser i 30 sekunder om fettfiltret måste rengöras.

Filterindikatorn 📄linkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

Återställ larmet genom att peka på 3 sekunder.

Så här aktiverar eller avaktiverar du funktionen:

1. Slå på kontrollpanelen. Kontrollera att panelen är aktiverad.
2. Aktivera funktionen genom att peka på i 3 sekunder.

Om funktionen är avaktiverad blinkar

filtersymbolen ⚙rem gånger.

1. Avaktivera funktionen genom att peka på i 3 sekunder.

Om funktionen är inaktiverad lyser

filterikonen 📋 4 sekunder.

4. SKÖTSEL OCH RENGÖRING

4.1 Rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt.

Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt diskmedel.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1 2

1. Luta filtrets framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning. Upprepa stegen för alla filter om tillämpligt.

4.3 Byta kolfiltret – tillval

Kolfiltret måste bytas om filterlarmet är på.

Se filtermeddelandet i kapitel för daglig användning för mer information om funktion.

5. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

WARNING!

Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från maskinen. Se "Rengöring av fettfiltret" i det här kapitlet.

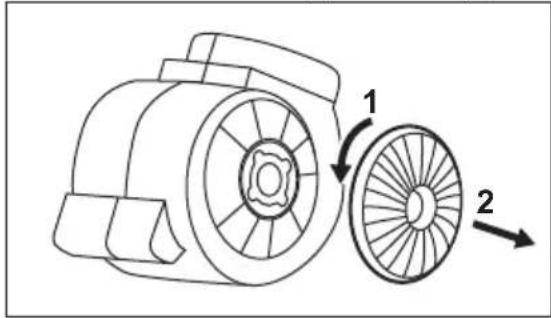

2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

4.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
