ZFV616K - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZFV616K
Farbe	Edelstahl
Material	Edelstahl
Stromversorgung	220‑240 V / 50 Hz
Anzahl der Geschwindigkeiten	4 (3 Geschwindigkeiten + Höchstgeschwindigkeit)
Bedienungsart	Touch
Beleuchtung	Integrierte LED
Hob2Hood-Funktion	Ja (Infrarotverbindung mit Kochfeld)
Fettfilter	Waschbar (Geschirrspüler, Kurzwaschgang bei niedriger Temperatur)
Aktivkohlefilter	Austausch alle 4 Monate erforderlich (nicht waschbar)
Filtersättigungssignal	Ja (Leuchte leuchtet oder blinkt je nach Filtertyp)
Wartung	Monatliche Reinigung der Fettfilter; weiches Tuch und mildes Reinigungsmittel verwenden
Reparierbarkeit	LED-Lampe nur durch einen Techniker austauschbar
Installation	Einbaugerät
Mitgeliefertes Zubehör	Fettfilter und Aktivkohlefilter (je nach Version)

Häufig gestellte Fragen - ZFV616K ZANUSSI

Wie reinige ich die Fettfilter der Dunstabzugshaube Zanussi ZFV616K?

Die Fettfilter können in der Geschirrspülmaschine (Kurzwaschgang bei niedriger Temperatur) oder von Hand mit einem Schwamm und einem nicht scheuernden Reinigungsmittel gereinigt werden. Zum Entfernen drücken Sie den Hebel der Klemme unter der Haube, klappen Sie den Filter nach unten und ziehen Sie ihn heraus. Reinigen Sie sie mindestens einmal im Monat.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss ausgetauscht werden, wenn die Filteranzeige blinkt (Sättigungssignal). Er ist nicht waschbar und muss mindestens alle vier Monate gewechselt werden.

Wie setze ich das Filtersignal nach Reinigung oder Austausch zurück?

Um die Filterbenachrichtigung zurückzusetzen, drücken Sie 3 Sekunden lang auf das entsprechende Symbol. Die Leuchte erlischt oder blinkt zur Bestätigung.

Wie verwende ich die Hob2Hood-Funktion?

Die Hob2Hood-Funktion ermöglicht eine automatische Verbindung zwischen der Haube und einem kompatiblen Kochfeld über Infrarot. Die Lüftergeschwindigkeit stellt sich automatisch entsprechend der Temperatur des Kochgeschirrs ein. Sie können sie auch manuell vom Kochfeld aus aktivieren. Weitere Einzelheiten finden Sie in der Anleitung des Kochfelds.

Was tun, wenn die Beleuchtung der Haube nicht mehr angeht?

Die LED-Lampe darf nur von einem qualifizierten Techniker ausgetauscht werden. Bei einer Störung lesen Sie das Kapitel „Wartung“ in den Sicherheitsanweisungen und wenden Sie sich an den Kundendienst.

Welche Reinigungsmittel für die Haube verwenden?

Verwenden Sie ein weiches Tuch, warmes Wasser und ein mildes Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder Bürsten. Lassen Sie das Gerät nach dem Kochen abkühlen und trocknen Sie es mit einem sauberen Tuch.

Wie stelle ich die Motorgeschwindigkeit ein?

Das Bedienfeld ist ein Touchpanel. Schalten Sie die Haube durch Drücken des Symbols ① ein. Drücken Sie dann die gewünschte Geschwindigkeit (1, 2, 3 oder Höchstgeschwindigkeit). Die Höchstgeschwindigkeit wird nach einigen Minuten automatisch deaktiviert.

Die Haube macht ein ungewöhnliches Geräusch, ist das normal?

Ein leichtes Betriebsgeräusch ist normal. Wenn das Geräusch übermäßig wird, überprüfen Sie, ob die Filter richtig eingesetzt und sauber sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann der Aktivkohlefilter gewaschen werden?

Nein, der Aktivkohlefilter ist nicht waschbar und kann nicht regeneriert werden. Er muss durch einen neuen ersetzt werden, wenn er gesättigt ist.

Wie installiere ich die Dunstabzugshaube Zanussi ZFV616K?

Die Installation muss gemäß den Anweisungen in der separaten Anleitung erfolgen. Achten Sie darauf, die Sicherheitsabstände und die Hinweise in der Installationsanleitung einzuhalten.

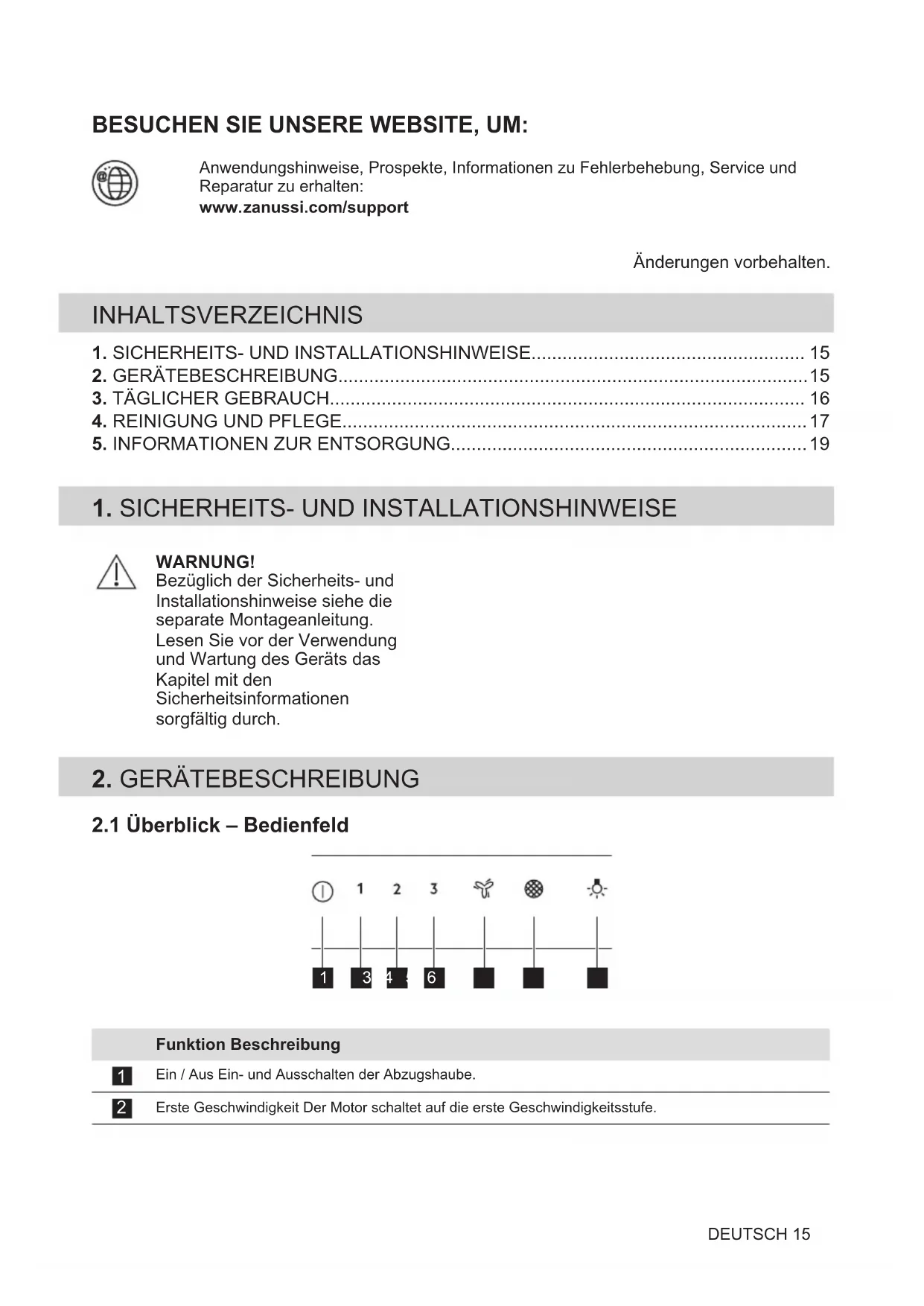

BEDIENUNGSANLEITUNG ZFV616K ZANUSSI

DE Benutzerinformation 15

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITS- UND INSTALLATIONSHINWEISE.... 15
2. GERÄTEBESCHREIBUNG....15
3. TÄGLICHER GEBRAUCH.... 16
4. REINIGUNG UND PFLEGE....17
5. INFORMATIONEN ZUR ENTSORGUNG....19

1. SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNUNG!

Bezüglich der Sicherheits- und Installationshinweise siehe die separate Montageanleitung.

Lesen Sie vor der Verwendung und Wartung des Geräts das

Kapitel mit den

Sicherheitsinformationen

sorgfältig durch.

2. GERÄTEBESCHREIBUNG

2.1 Überblick – Bedienfeld

① 1 2 3 4 5 6

Funktion Beschreibung

1

Ein / Aus Ein- und Ausschalten der Abzugshaube.

2

Erste Geschwindigkeit Der Motor schaltet auf die erste Geschwindigkeitsstufe.

Funktion Beschreibung

3 Zweite Geschwindigkeit Der Motor schaltet auf die zweite Geschwindigkeitsstufe.

4 Dritte Geschwindigkeit Der Motor schaltet auf die dritte Geschwindigkeitsstufe.

5 Maximale Geschwindigkeit Der Motor schaltet auf die höchste Geschwindigkeits.

6 Filterbenachrichtigung Erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen.

7 Lampe Ein- und Ausschalten der Beleuchtung.

3. TÄGLICHER GEBRAUCH

3.1 Verwenden der Abzugshaube

Entnehmen Sie die empfohlene

Geschwindigkeit aus der Tabelle unten.

1 Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.

2 Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanftes Braten.

3 Kochen und Braten von großen Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern.

Kochen und Braten von großen Speisemengen ohne Deckel, hohe Luftfeuchtigkeit.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu lassen.

Das Bedienfeld ist ein Sensorfeld. Um die Abzugshaube zu bedienen, berühren Sie das Symbol für mindestens 1 Sekunde genau in der Mitte.

Bedienen der Abzugshaube:

1. Zum Einschalten des Geräts drücken Sie auf das Symbol ①.

Jetzt können Sie die Funktionen einschalten.

1. Zum Einschalten der Funktion berühren Sie das Symbol.

Das Abzugshaubenlicht arbeitet unabhängig von anderen Abzugshaubenfunktionen. Um die Kochfläche zu beleuchten,

berühren Sie

Zum Ausschalten des Geräts drücken Sie erneut auf das Symbol Ⓔ

3.2 Hob ^2 Hood Funktion

Diese automatische Funktion verbindet das Kochfeld mit einer Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Drehzahl des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können das Gebläse auch manuell auf dem Bedienfeld des Kochfelds einstellen. Die Funktion kann vom Bedienfeld des Kochfelds aktiviert werden.

Weitere Informationen zur Nutzung der Funktion finden Sie in der Gebrauchsanleitung des Kochfelds.

3.3 Einschalten der maximalen Motorgeschwindigkeit

Wenn Sie berühren schaltet sich die maximale Motorgeschwindigkeit für Minuten ein. Nach dieser Zeit kehrt das Gerät zur vorigen Geschwindigkeitseinstellung zurück.

Wenn die Funktion eingeschaltet ist, hat die erneute Berührung von keine Auswirkungen.

3.4 Filterbenachrichtigung

Der Filteralarm erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen. Die

Filteranzeige 📧 leuchtet 30 Sekunden, wenn der Fettfilter gereinigt werden muss.

Die Filteranzeige ✉ blinkt 30 Sekunden, wenn der Kohlefilter ausgetauscht oder gereinigt werden muss.

Siehe „Reinigen des Fettfilters“ im Kapitel „Reinigung und Pflege“.

Siehe „Reinigen des Kohlefilters“ oder „Austauschen des Kohlefilters“ im Kapitel „Reinigung und Pflege“.

Berühren Sie zum Zurücksetzen der Funktion 3 Sekunden lang.

Ein- oder Ausschalten der Funktion:

1. Schalten Sie das Bedienfeld ein.
   Vergewissern Sie sich, dass das Bedienfeld eingeschaltet ist.
2. Berühren Sie zum Einschalten der
   Funktion 3 Sekunden lang.
   Wenn die Funktion eingeschaltet ist, blinkt das Filtersymbol fünfmal.
3. Berühren Sie zum Ausschalten der
   Funktion 3 Sekunden lang.
   Wenn die Funktion ausgeschaltet ist, wird das Filtersymbol ☐ 4 Sekunden lang angezeigt.

4. REINIGUNG UND PFLEGE

4.1 Hinweise zur Reinigung

Reinigungsmittel

Keine Scheuermittel und Bürsten verwenden.

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräteoberfläche.

Nach dem Kochvorgang können einige Teile des Geräts heiß sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Halten Sie die Dunstabzugshaube sauber.

Reinigen Sie das Gerät und die Fettfilter einmal im Monat. Reinigen Sie den Innenraum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Befolgen Sie die Anweisungen zur Reinigung des Zubehörs, wenn die Filterbenachrichtigung eingeschaltet ist. Siehe Filterbenachrichtigung im Kapitel Täglicher Gebrauch.

Fettfilter können im Geschirrspüler gespült werden.

Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.

Der Zeitpunkt der Sättigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters. Der aktivierte Kohlefilter ist nicht waschbar und kann nicht regeneriert werden. Er muss nach einer Betriebsdauer von etwa 4/6 Monaten oder öfter bei einer intensiven Verwendung ausgetauscht werden.

Kohlefilter

4.2 Reinigen des Fettfilters

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

Reinigen des Filters:

1. Drücken Sie den Griff der Befestigungsklammer an der Filterblende unterhalb der Dunstabzugshaube (1).

1

2

1. Neigen Sie die Vorderseite des Filters leicht nach unten (2) und ziehen Sie ihn heraus.

Wiederholen Sie die beiden ersten Schritte für alle Filter.

1. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter können Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jedoch nicht.

1. Zum erneuten Einbau des Filters befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge.

Wiederholen Sie ggf. die Schritte für alle Filter.

4.3 Austauschen des Kohlefilters - optional

Der Kohlefilter muss ausgetauscht werden, wenn der Filteralarm leuchtet.

Siehe Filterbenachrichtigung im Kapitel Täglicher Gebrauch bezüglich weiterer Informationen zu dieser Funktion.

WARNUNG!

Der Kohlefilter kann NICHT gewaschen werden! Der Filter kann nicht regeneriert werden!

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.

Siehe „Reinigen des Fettfilters“ in diesem Kapitel.

1. Drehen Sie den Filter gegen den Uhrzeigersinn (1) und ziehen Sie ihn heraus (2).

1

2

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

Auf jeden Fall müssen die Filter mindestens alle vier Monate ausgetauscht werden.

4.4 Austauschen der Lampe

Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LED-Treiber) geliefert. Diese Teile können nur von einem Techniker ausgetauscht werden. Im Falle

5. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien,

insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für

Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.
