Produkttyp	Kombinerat kylskåp med konvertibel frysavdelning (TriMode)
Märke	KitchenAid
Modell	KCZCX 20901L
Bredd	90 cm (90 cm modell)
Klimatklass	SN (10-32°C), N (16-32°C), ST (16-32°C), T (16-43°C)
Strömförsörjning	220-240 V, 16 A, Schuko-uttag med jordning
Köldmedium	R600a (isobutan)
Fack	Kylskåp (2-8°C), Fresco (-2 till 2°C), TriMode (-15 till -22°C)
Huvudfunktioner	Shopping kyl, Semester, Shopping TriMode, Flaskkylare, Ismaskin, Vattenfilter, Manuell kretsrengöring
Ismaskin	Automatisk, produktion 10 isbitar/cykel, storleksinställning (Medium/Large), SuperIce-läge (1,5 kg/dag)
Vattenfilter	Upp till 3000 liter eller 12 månader, med påminnelse om byte
Belysning	LED, klass G
Underhåll	Rengöring av kondensorn var 6:e månad med visuell och ljudlig påminnelse
Säkerhet	Temperaturlåsning, Sabbath-läge, automatisk avstängning vid avvikelse
Reservdelar och reparerbarhet	Originaldelar tillgängliga i 10 år efter sista produktion

Vanliga frågor - KCZCX 20901L KITCHENAID

Hur ställer man in kylskåpets temperatur?

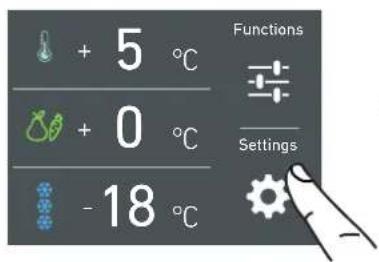

På startsidan trycker du på ikonen för kylfacket. Använd pilarna för att välja önskad temperatur (från +2°C till +8°C), tryck sedan på OK för att bekräfta. Ett öppet gult lås indikerar att inställningar är möjliga.

Hur aktiverar man ismaskinen?

Se till att apparaten är ansluten till vattenförsörjningen. I menyn Funktioner, bläddra till ikonen Ismaskin och tryck på På. Istillverkningen startar efter 12 till 24 timmar. För ökad produktion, aktivera läget SuperIce.

Vad gör man vid felkod på displayen?

Anteckna felkoden (ex: 'Övre enhet för varm'). Konsultera felsökningsguiden i manualen. Om problemet kvarstår efter 12 timmar, kontakta KitchenAids kundservice. Du kan tillfälligt stänga av ljudlarmet genom att trycka på knappen Larm.

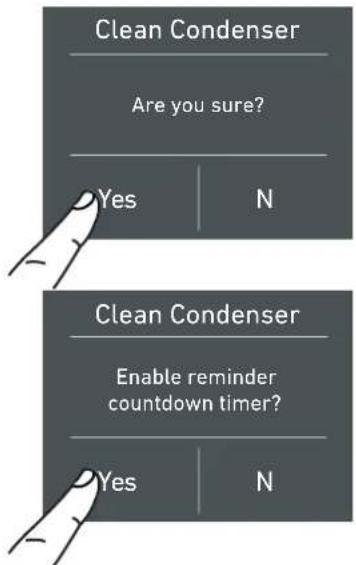

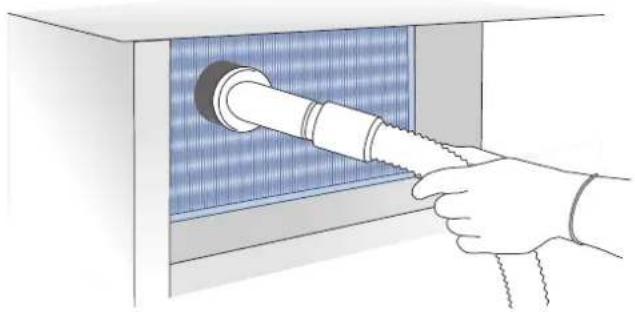

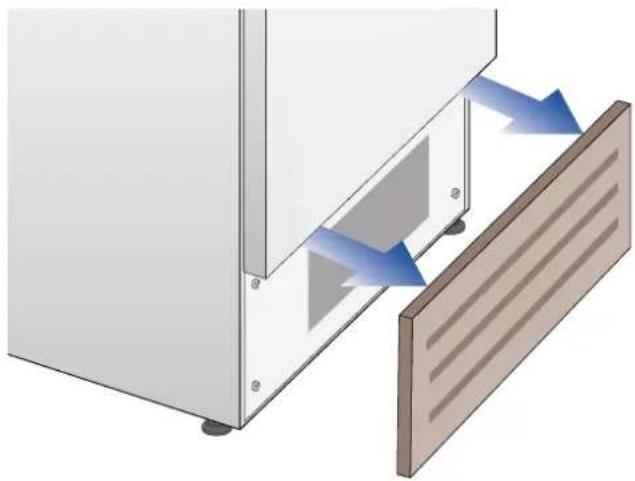

Hur rengör man kondensorn?

Stäng av apparaten genom att hålla knappen Enhet intryckt i 3 sekunder. Vänta 30 minuter så att kondensorn svalnar. Ta bort den främre ventilationsgallret och använd en dammsugare med mjuk borste för att ta bort damm. Sätt tillbaka gallret och slå på apparaten igen. Efter rengöring, återställ påminnelsen i underhållsinställningarna.

Hur byter man vattenfiltret?

Stäng först av ismaskinen. Öppna den övre glaspanelen i kylskåpet. Vrid det gamla filtret ett kvarts varv moturs för att ta bort det. Sätt i det nya filtret genom att vrida det medurs tills det låses. Gå sedan till menyn Funktioner och starta en Manuell rengöring av vattenkretsen. Kassera isen som produceras under de första 24 timmarna.

Vad betyder meddelandet 'Strömavbrott !!'?

Detta meddelande visas efter ett längre strömavbrott. Apparaten startar automatiskt om. Displayen visar under en minut den högsta temperaturen som registrerats i varje fack. Tryck på knappen Larm för att visa dessa temperaturer. Utvärdera livsmedlens skick och kasta de som kan ha förstörts.

Hur använder man semesterläget?

I menyn Funktioner väljer du ikonen Semester. Aktivera med På och ställ in tiden från 1 till 90 dagar. Kylfacket går till +14°C för att minska energiförbrukningen. Frysfacket fortsätter att fungera normalt. Vid din återkomst, inaktivera läget manuellt.

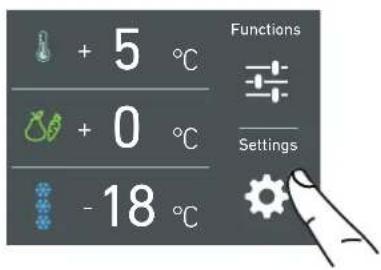

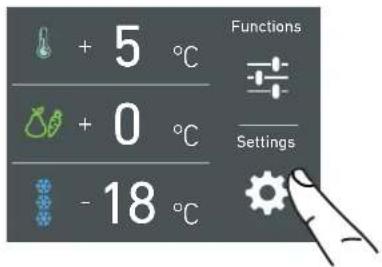

Hur konverterar man TriMode-facket till kylskåp?

Gå till menyn Inställningar (kugghjulsikonen). Bläddra till TriMode och välj det. Välj önskat läge bland Frys (standard), Kylskåp eller Fresco. Bekräfta med Ja. Konverteringen tar några timmar för att stabilisera temperaturen.

Varför smakar isen illa?

Isen kan absorbera lukter från frysen. Töm isbehållaren och rengör den med ljummet vatten. Kontrollera att livsmedlen är ordentligt förpackade. Om smaken kvarstår, byt vattenfiltret. Vid första användning, kasta de första isbitarna. Undvik att förvara isen för länge.

Hur stänger man av ljudlarmet?

Om ett ljudlarm ljuder (till exempel vid öppen dörr eller fel), tryck på knappen Larm på huvudkontrollpanelen. Det stänger av ljudet tillfälligt. Den visuella indikeringen är kvar. Om larmet beror på ett tillfälligt tillstånd (öppen dörr), återställs det automatiskt efter stängning.

BRUKSANVISNING KCZCX 20901L KITCHENAID

Køleafdelingens läge

Turning On / Turning Off (Slå på / Slå av):

4) Ta på ikonet Ja for å bekrefte deaktiveringen.

2) Ta på ikonet on (på).

Du kan finne listen over anomali-signalene i slutten av denne håndboken. (se avsnitt 12.2 side 36).

B) Ta på ikonet for tid.

1 TimeDate Language°C / °F

B) Ta på ikonet °C/°F.

Hour? 12 24

C) Ta på hvilken måte du vil se tiden: 12 eller 24 timer.

°C °F OK

D) Ta på Yes (Ja)-knappen.

Sabbath Mode

Har isbitene en uvanlig lukt?

1.1 För din säkerhet 342
1.2 Viktig information när du använder apparaten 343
1.3 Omsorg om miljön.... 344
1.4 Rengöring, sanering och underhåll av is- och/eller vattendispenser (om sådan finns).... 344

2 INSTALLATION 346

2.1 Installation.... 346
2.2 Anslutning till vattensystemet 346
2.3 Anslutning till elförsörjningen.... 347
2.4 Kylmedel 347

3 INNAN DU STARTAR 348

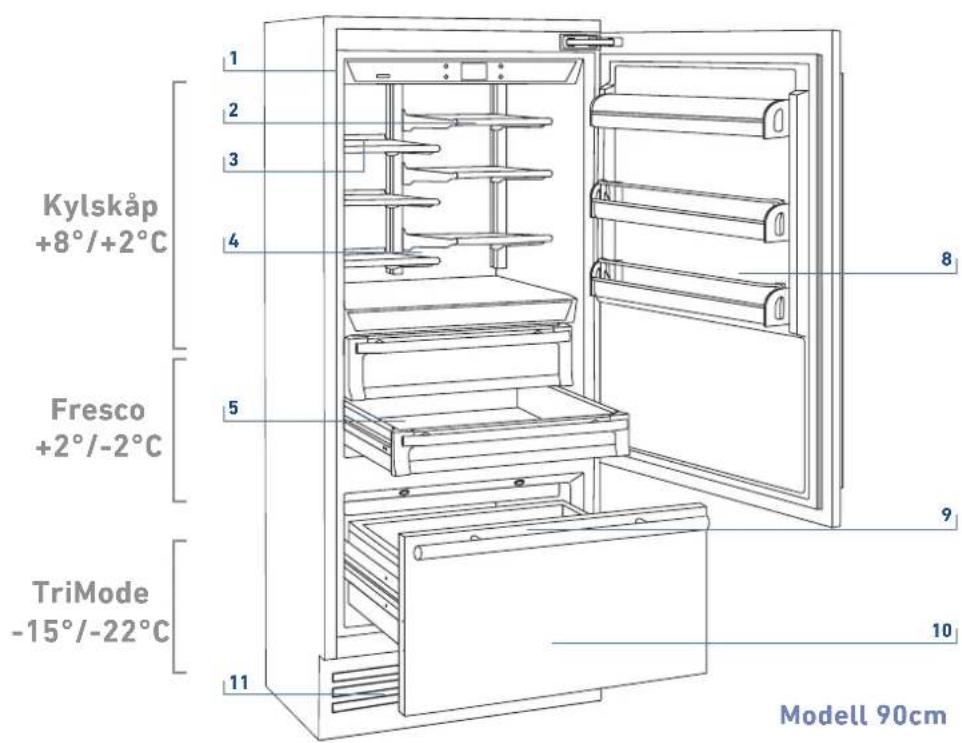

3.1 Lär känna din apparat.... 348
3.2 Tillverkarens ansvar.... 348
3.3 Teknisk support.... 348
3.4 Teknisk data 348

4 PÅSLAGNING AV APPARATEN 352

4.1 Slå på och av.... 352

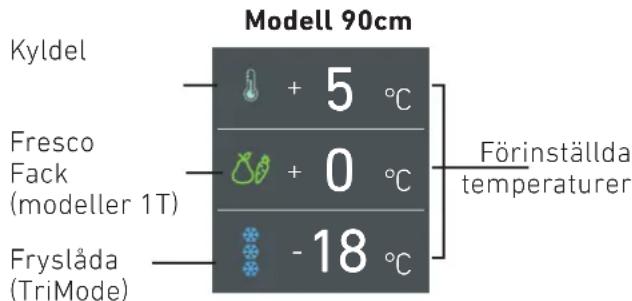

4.2 Hur man reglerar temperatur för olika behov.... 354
4.3 Information om felsignaler på displayen.... 355

5 ANPASSA FUNKTIONER OCH INSTÄLLNINGAR 356

5.1 Funktioner 356
5.2 Inställningar 362

6 INRE LAYOUT 368

6.1 Inre layout (placering, justering, borttagning) 368

7 AKTIVERING OCH ANVÄNDNING AV ISMASKINEN 369

7.1 Aktivering och användning av ismaskinen 369
7.2 Vattenfilter 370
7.3 Vattenfilter för fryskolumn ismaskin.... 370

8 BELYSNING 371

8.1 Belysning 371

9 LIVSMEDELSFÖRVARING 371

9.1 Allmänna anvisningar.... 371
9.2 Hur man bibehåller god livsmedelskvalitet.... 372

0 SKÖTSEL OCH RENGÖRING 376

10.1 Skötsel och rengöring.... 376
10.2 Inre rengöring.... 376
10.3 Rengöring av ventilationsgaller, filter och kondensor 377

1 FELSÖKNING 378

11.1 Felsökningsguide 378
11.2 Felfunktionsmeddelanden som visas på displayen.... 380

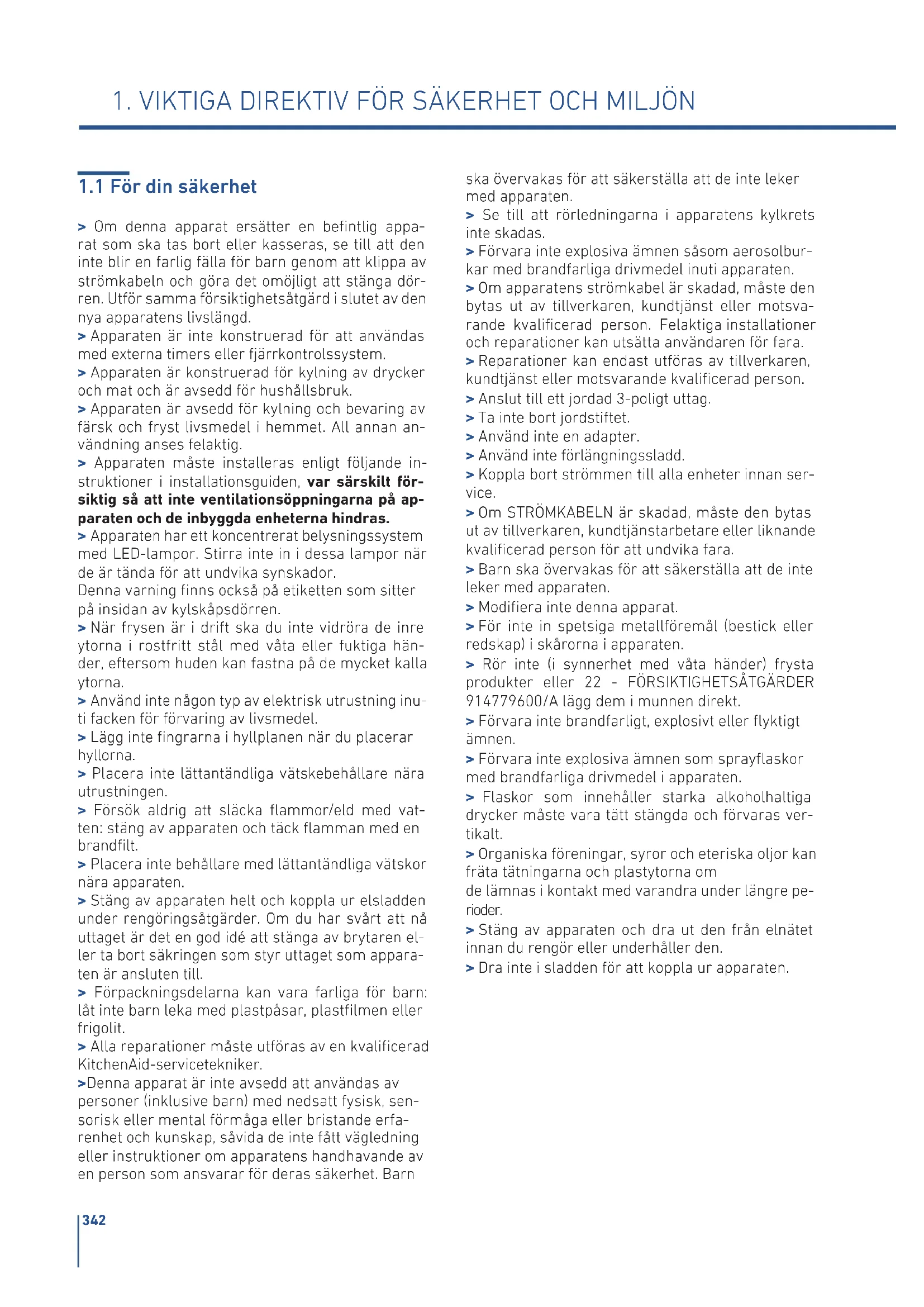

1.1 För din säkerhet

Om denna apparat ersätter en befintlig apparat som ska tas bort eller kasseras, se till att den inte blir en farlig fälla för barn genom att klippa av strömkabeln och göra det omöjligt att stänga dörren. Utför samma försiktighetsåtgård i slutet av den nya apparatens livslängd.
Apparaten är inte konstruerad för att användas med externa timers eller fjärrkontrolssystem.
Apparaten är konstruerad för kylning av drycker och mat och är avsedd för hushållsbruk.
Apparaten är avsedd för kylning och bevaring av färsk och fryst livsmedel i hemmet. All annan användning anses felaktig.
Apparaten måste installeras enligt följande instruktioner i installationsguiden, var särskilt försiktig så att inte ventilationsöppningarna på apparaten och de inbyggda enheterna hindras.
Apparaten har ett koncentrerat belysningssystem med LED-lampor. Stirra inte in i dessa lampor när de är tända för att undvika synskador. Denna varning finns också på etiketten som sitter på insidan av kylskåpsdörren.
När frysen är i drift ska du inte vidröra de inre ytorna i rostfritt stål med våta eller fuktiga händer, eftersom huden kan fastna på de mycket kalla ytorna.
Använd inte någon typ av elektrisk utrustning inuti facken för förvaring av livsmedel.
Lägg inte fingrarna i hyllplanen när du placerar hyllorna.
Placera inte lättantändliga vätskebehållare nära utrustningen.
Försök aldrig att släcka flammor/eld med vatten: stäng av apparaten och täck flamman med en brandfilt.
Placera inte behållare med lättantändliga vätskor nära apparaten.
Stäng av apparaten helt och koppla ur elsladden under rengöringsåtgärder. Om du har svårt att nå uttaget är det en god idé att stänga av brytaren eller ta bort säkringen som styr uttaget som apparaten är ansluten till.
Förpackningsdelarna kan vara farliga för barn: låt inte barn leka med plastpåsar, plastfilmen eller frigolit.
Alla reparationer måste utföras av en kvalificerad KitchenAid-servicetekniker.
Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfa- renhet och kunskap, såvida de inte fått vägledning eller instruktioner om apparatens handhavande av en person som ansvarar för deras säkerhet. Barn

ska övervakas för att säkerställa att de inte leker med apparaten.

Se till att rörledningarna i apparatens kylkrets inte skadas.
Förvara inte explosiva ämnen såsom aerosolburkar med brandfarliga drivmedel inuti apparaten.
Om apparatens strömkabel är skadad, måste den bytas ut av tillverkaren, kundtjänst eller motsvarande kvalificerad person. Felaktiga installationer och reparationer kan utsätta användaren för fara.
Reparationer kan endast utföras av tillverkaren, kundtjänst eller motsvarande kvalificerad person.
Anslut till ett jordad 3-poligt uttag.
Ta inte bort jordstiftet.
Använd inte en adapter.
Använd inte förlängningssladd.
Koppla bort strömmen till alla enheter innan service.
Om STRÖMKABELN är skadad, måste den bytas ut av tillverkaren, kundtjänstarbetare eller liknande kvalificerad person för att undvika fara.
Barn ska övervakas för att säkerställa att de inte leker med apparaten.
Modifiera inte denna apparat.
För inte in spetsiga metallföremål (bestick eller redskap) i skårorna i apparaten.
Rör inte (i synnerhet med våta händer) frysta produkter eller 22 - FÖRSIKTIGHETSÄTGÄRDER 914779600/A lägg dem i munnen direkt.
Förvara inte brandfarligt, explosivt eller flyktigt ämnen.
Förvara inte explosiva ämnen som sprayflaskor med brandfarliga drivmedel i apparaten.
Flaskor som innehåller starka alkoholhaltiga drycker måste vara tätt stängda och förvaras vertikalt.
Organiska föreningar, syror och eteriska oljor kan fräta tätningarna och plastytorna om de lämnas i kontakt med varandra under längre perioder.
Stäng av apparaten och dra ut den från elnätet innan du rengör eller underhåller den.
Dra inte i sladden för att koppla ur apparaten.

1.2 Viktig information när du använder apparaten

Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn.
Använd aldrig elektriska apparater inuti apparaten (t.ex. värmare, elektrisk ismaskin etc.). Fara för explosion!
Avfrosta eller rengör aldrig apparaten med ångrengöring! Ångan kan tränga in i elektriska delar och orsaka kortslutning. Risk för elektrisk stöt!
Använd inte spetsiga och vassa redskap för att ta bort frost ellerislager. Du kan skada kylrören. Läckande köldmedium kan orsaka ögonskador eller antändas.

Se till att inga föremål fastnar i dörrarna.
Förvara inte produkter som innehåller brandfarliga drivmedel (t.ex. sprayburkar) eller explosiva ämnen i apparaten.
Fara för explosion!

Stå inte på eller luta dig tungt mot apparatens bas, lådor eller dörrar etc.
Dra ut nätkabelns kontakt eller stäng av säkringen innan du rengör apparaten. Dra inte ut strömkabelns kontakt genom att dra i strömsladden.
Förvara högprocentig alkohol ordentligt stängd och ståendes.
Håll plastdelar och dörrtätningen fria från olja och fett. Annars blir delar och dörrtätningar porösa.
Täck aldrig över eller blockera apparatens ventilationsöppningar. skada
Enligt gällande bestämmelser kan barn mellan 3 och 8 år ta eller fylla på med mat från apparaten, men det är avråds starkt att inte låta barn under 8 år utföra dessa utföra dessa operationer och i allmänhet använda apparaten.
Håll barn under åtta år på säkert avständ såvida de inte övervakas ständigt och se till att de inte leker med apparaten.

Använd inte andra mekaniska, elektriska, kemiska apparater än de som rekommenderas av tillverka- ren för att påskynda avfrostningen.

Skada inte kylkretsen (om den kan nås).
Använd inte elektriska apparater i förvaringsfack för livsmedel om de inte är av den typ som rekommenderas av tillverkaren.
Om kylkretsen skadas, undvik användning av öppen eld och ventilera området ordentligt.
Använd inte apparaten eller dess delar på annat sätt än vad som anges i denna handbok.
Öppning av dörren under långa perioder kan orsaka att temperaturen i apparaten ökas avsevärt.
Rengör ytor som kan komma i kontakt med mat och

tillgängliga tömningssystem regelbundet.

Förvara rätt kött och fisk i lämpliga behållare i kylskåpet, så att de inte kommer i kontakt med eller droppar på andra livsmedel.
Om apparaten lämnas tom under en lång period, stäng av den, frosta av den, rengör den, torka den och låt dörren vara öppen för att förhindra att mögel utvecklas i den.
Vila aldrig vassa metallföremål som knivar, gafflar, skedar och lock på apparaten under användning.
Använd inte slipande eller frätande rengöringsmedel (t.ex. skurpulver, fläckborttagare och metalliska svampar) på glasdelar.
Sitt inte på apparaten.
Sitt eller luta dig inte på dörren eller några öppna lädor.
Vänd inte på dörren eller handtaget för att flytta apparaten.
Använd inte elektriska apparater (t.ex. hårtork) eller eller sprayer för avfrostning, plastdelarna kan skadas.
Använd inte apparaten för att kyla rum av någon anledning.
Koppla alltid ur apparaten vid fel eller vid rengöring eller underhåll.
Förvara inte vätskor i burkar eller glasbehållare i frysen.
Placera inte tunga föremål på ovansidan av apparaten.
Den här apparaten är avsedd för hushållsbruk och liknande typ av användning, som t.ex.: I personalrum i butiker, kontor och andra arbetsplatser I fritidshus Av kunder på hotell, motell och andra inkvarteringsanläggningar.

Symboler som används i handboken:

Anmärkning

Rekommendationer för korrekt användning av apparaten

Viktigt

Anvisningar för att undvika skador på apparaten

Varning

Indikationer för att undvika personskador

1.3 Omsorg av miljön

Denna apparat överensstämmer med WEEE-direktivet (2012/19/EU) och måste kasseras separat från annat avfall vid slutet av dess livslängd..
Apparaten innehåller inte ämnen i tillräckliga mängder för att anses farlig för hälsan och miljön, i enlighet med gällande europeiska direktiv.
Var särskilt noga med korrekt avfallshantering för allt förpackningsmaterial.

Strömspänning

Fara för elektrostöt

Koppla bort strömförsörjningen. Koppla ur apparaten.

Apparaten får inte kasseras med stadsavfall. Kontakta lokala avfallshanteringsanläggningar för information om hur du kasserar återvinningsbart avfall.
För att kassera apparaten: Klipp av strömkabeln och ta bort den.
Klipp av nätsladden före avfallshantering och gör det omöjligt att stänga dörren.
Undvik skador på kylkretsen under kassering.
Apparaten innehåller inte farliga ämnen för det atmosfäriska ozonskiktet, varken i kylkretsen eller i isoleringen.
Våra apparater är förpackade i icke-förorenande och återvinningsbara material.
Leverera förpackningsmaterialet till lämpligt återvinningscenter.

Plastförpackning

Fara för kvävning

Lämna inte förpackningen eller någon del av den utan uppsikt.

Låt inte barn leka med plastpåsarna.

1.4 Rengöring, sanering och underhåll av is- och/eller vattendispenser (om sådan finns)

Underlåtenhet att följa anvisningarna om sterilisering kan äventyra den hygieniska säkerheten för det utmatade vattnet.

När du använder apparaten för första gången och varje gång du byter filter rekommenderas det att läta vattnet strömma i kretsen med "Manuell rengöring" och kasta isen som producerats under de första 24 timmarna.
När du använder apparaten för första gången och varje gång du byter filter rekommenderas det att läta vattnet strömma i kretsen med "Manuell rengöring" och kasta isen som producerats under de första 24 timmarna.
Om vattendispensern inte har använts på mer än 4-5 dagar, är det tillrådligt att rengöra kretsen och rinna av den första litern vatten.
Sätt tillbaka den avtagbara vattendispensern (om sådan finns) och se till att dina händer är hygieniskt rena.
Rengör ishinken eller lådan regelbundet, men använd endast dricksvatten.
Filtret måste bytas när det anges på kontrollpanelen eller när is-/vattendispensern inte har använts på mer än 30 dagar.
Vid varje filterbyte, rengör is- och/eller vattenfördelningssystemet med ett desinfektionsmedel med livsmedelskvalitet (med natriumhypoklorit), vilket inte förändrar materialens egenskaper. Skölj med minst 2 liter vatten före användning.
Endast originalreservdelar som levererats av tillverkaren ska användas när komponenter i is- och vattendispensern byts ut.
Allt arbete på apparaten måste utföras av en kvalificerad tekniker eller kundservice.

Varning

Följ följande instruktioner för att undvika förorening av mat:

Om du öppnar dörren under långa perioder kan det orsaka en signifikant temperaturökning i apparatens fack.

Rengör regelbundet ytor som kan komma i kontakt med livsmedel och tillgängliga dräneringssystem.

Rengör vattentankarna om de inte har använts på 48h Spola vattensystemet anslutet till vattenförsörjningen om vatten inte har tappats på 5 dagar.

Förvara rätt kött och fisk i lämpliga behållare i kylskåpet så att det inte kommer i kontakt med eller droppar på annan mat.

Tvåstjärniga frysmatfack är lämpliga för förvaring av nedfryst mat, förvaring eller tillagning av glass och tillverkning av isbitar.

En-, två- och trestjärniga fack är inte lämpliga för frysning av färsk mat.

Om kylenheten lämnas tom under långa perioder, stäng av den, frosta av, rengör, torka och låt dörren vara öppen för att förhindra mögel att utvecklas inuti apparaten.

1.5 Information om kontrollorgan

För EcoDesign-kontroller, installation och och förberedelsen av apparaten måste standarden EN 62552-1/-2/3 uppfyllas.
Ventilationskrav, mått och minimiutrymme från den bakre väggen anges i kapitlet "Installation" i denna handbok.
Kontakta tillverkaren för mer information.

1.6 Information om kontrollorgan

Korrekt användning av apparaten, korrekt packning av livsmedel, en konstant temperatur och livsmedelshygien har effekter på lagringens kvalitet.
Minska antalet gånger som dörrarna öppnas och hur länge de förblir öppna för att förhindra facken att värmas upp för mycket.
Rengör kondensorn (om den kan nås) på apparatens baksida regelbundet för att förhindra att apparaten tappar effektiviteten.
Tina frysta livsmedel i kylskåpet fack för att använda sig av kylan som lagras i frysta livsmedel.
Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.

2.1 Installation

Se till att installationen utförs korrekt, följ alla anvisningar i den specifika installationshandbok som medföljer apparaten.

Varning

Anslut alltid vattnet innan strömmen.

Apparaten måste vara ansluten till jord

i enlighet med elsystemets säkerhetsstandarder.

Placera apparaten med hjälp av en andra person.
Använd aldrig den öppna dörren för att lyfta apparaten när den placeras.
Undvik att trycka för mycket på dörren när den är öppen.

Apparaten får inte installeras nära värmekällor. Om detta inte är möjligt måste lämplig isolering användas.

Apparaten får inte utsättas för direkt solljus.

Använd inte apparaten utomhus.

Installation och service ska utföras av kvalifice-rad personal i enlighet med gällande standarder.

Låt den elektriska anslutningen utföras av auktoriserad teknisk personal.

För att undvika faror, om strömförsörjningskabeln är

skadad, kontakta omedelbart teknisk support så för att byta ut den för att förhindra faror.

Använd alltid nödvändig personlig skyddsutrustning (PPE) innan du utför något arbete på apparaten (installation, underhåll, positionering eller rörelse).

Stäng av strömförsörjningen innan du utför någon åtgård på apparaten.

Denna apparat kan användas på en maxhöjd upp till 4000 meter över havet.

Om det installeras nära ett annat kylskåp eller frys, håll det på ett avständ på minst 2 cm.

Försök inte reparera apparaten själv eller utan hjälp av en kvalificerad tekniker.

Installera/använd inte apparaten utomhus.

VARNING: Se till att strömförsörjningskabeln inte fastnar eller skadas när du placerar apparaten.

För att förhindra instabilitet hos apparaten, installera och säkra den korrekt enligt anvisningarna i denna handbok.

2.2 Anslutning till vattensystemet

Modellerna som levereras med ismasking kräver anslutning till hushållsvattensystemet. Detta kan endast utföras med den medföljande nya vattenslangen med 3/4 "gängning.

Systemtrycket måste vara mellan 0,05 MPa och 0,5 MPa (mellan 0,5 bar och 5 bar).

Olika tryck kan orsaka funktionsfel eller läckage i vattensystemet. Apparaten får endast matas med drickbart vatten.

Varning

Apparaten får endast matas med drickbart vatten.

Varning

Se till att installationen utförs korrekt, följ alla anvisningar i den specifika installationshandbok som medföljer apparaten.

Varning

Försök inte att använda en trådadapter eller flätad matningsledning från trädgårdsslangen. Det kommer att ta bort trådarna på apparatens vattenanslutningssolenoid.

2.3 Anslutning till elförsörjningen

Apparaten är utrustad med en Schuko-typ 16A-kontakt och måste anslutas till elnätet via motsvarande Schuko-uttag.

Använd inte förlängningssladdar och/eller flera adaptrar för nätanslutningen.

Använd inte förlängningssladdar och/eller flera adaptrar för nätanslutningen.

Varning

Om energi levereras genom en alternativ energikälla (sol, geotermisk etc.) eller om hemautomationssystem är installerade är det nödvändigt att installera alternativa energisatser för att integrera enheten i elnätet.

2.4 Kylmedel

Köldmediet isobutan (R600a) finns i kylmedelskretsen, en naturgas med hög miljökompatibilitet, som ändå är brandfarlig.

Se till att ingen av kylmedelskretsens komponenter skadas under transport och installation av apparaten.
Om kylmedelskretsen skulle skadas:

• undvik öppen eld och antändningskällor;
• ventilera rummet som apparaten befinner sig i.

Försiktighet: risk för brand/brandfarliga material.

Viktigt

Transportera, installera och/eller rengör med extra försiktighet så att inga skador uppstår i kylkretsen.

3.1 Känn till din apparat

Grattis till köpet av din nya apparat: från och med nu kan du använda vårt innovativa konserveringsystem, som gör att du kan hålla all din mat på bästa möjliga sätt.

registreradinproduktpåwww.kitchenaid.eu/register.

Läs säkerhetsinstruktionerna noga innan du använder apparaten.

3.2 Tillverkarens ansvar

Tillverkaren avvisar allt ansvar för skador på personer eller egendom orsakade av:

annan användning av apparaten än det som anges;
underlåtenhet att följa instruktionerna i bruksanväsningen;
manipulering av någon del av apparaten;
användning av reservdelar som inte är original.

3.3 Teknisk service

Om apparaten misslyckas, kontakta teknisk support och låt reparationen endast utföras av kvalificerad personal.
se till att du har modell och serienummer på typskylten.
Använd endast reservdelar som är original.
Försök inte reparera apparaten själv eller utan hjälp av en kvalificerad tekniker: detta påverkar säkerheten och kan upphäva garantin.
Originalreservdelar finns tillgängliga i tio år efter den senaste tillverkningen av modellen.
Följande reservdelar är endast tillgängliga för auktoriserade reparatörer: elektroniska kort, termostater, temperatursensorer, gångjärn, lampor, dörrhandtag.

Viktigt Notera apparatens serienummer, som visas på garantibeviset och på serienummerplåten innanför kylskåpet på sidan mittemot dörröppningen innan du ringer.

3.4 Teknisk data

Köldmedietyp, lagringsvolym och andra tekniska data finns på produktskylten.

Modellinformationen kan hämtas med QR-Code som finns på energietiketten. Etiketten inkluderar även en modellidentifierare som ska användas för att rådfråga databasportalen https://eprel.ec.europa.eu.

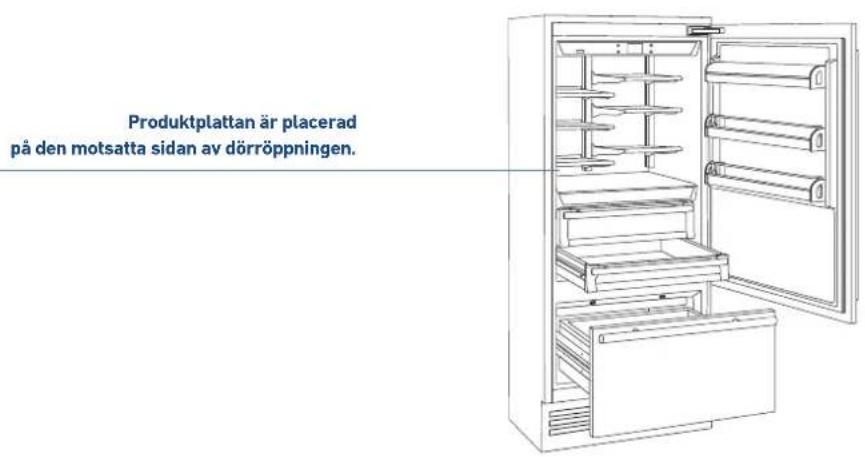

3.5 Produktskylt

Produktskylten visar tekniska data, serienummer och modell. Produktskylten får aldrig tas bort.

Produktplattan är placerad på den motsatta sidan av dörröppningen.

Klimatklass för drift

SN (Subnormal) från +10°C till +32°C
N (Normal) från +16°C till +32°C
ST (Subtropisk) från +16°C till +32°C
T (Tropisk) från +16°C till +43°C

3. INNAN DU STARTAR

3.6 Huvudkomponenter

Kylskåp +8°/+2°C Fresco +2°/-2°C TriMode -15°/-22°C 1 2 3 4 5 6 7 8 9 10 11 Modell 90cm

1) Bas i rostfritt stål.
2) Interaktiv kontrollpanel.
3) Vattenfilter (*).
4) Patenterat hyllpositioneringssystem (Even Lift).
5) Fresco-lådor fack.
6) Kylskåpslådor fack.
7) Ismaskinsbehållare (*).
8) Dörrhyllor.
9) LED-belysning för frysfack nedre låda.
10) Frys nedre läda omvandlingsbart fack till Kyldel eller Fresco-fack (TriMode drift).
11) Borttagbart galler (kondensator).
(*) på modeller med isma- skin.

3.7 Elektronisk kontroll

Det innovativa elektroniska kontrollsystemet är designat av KitchenAid och håller konstant temperatur i de tre facken och visar det på kontrollpanelens display. Det möjliggör även användarinteraktion som gör det möjligt att anpassa inställningarna för de olika funktionerna och ta emot ljud- och/eller visuella meddelanden om något fel skulle uppstå i apparaten.

3.8 Huvudkontrollpanel (modell 90cm).

Rör ikonen för att slå på eller stänga av enheten.

Hem

Tryck på ikonen hem för att gå tillbaka till huvudskärmen.

Larm

Rör ikonen för att visa alarmfunktionerna och för att inaktivera dem.

Tillbaka

Tryck på pilikonen hem för att gå tillbaka till föregående skärm.

4.1 Slå på och av

Första gången du använder enheter

Tryck på knappen. Displayen visa följande startskärmar:

2) Inledande test (pågår i 3 minuter).

3) Displayen visar huvudskärmen med omgivningstemperaturen uppmätt från kylen inuti facken. Enheten börjar automatiskt svalna tills den när de inställda temperaturerna.

+ 5 °C + 0 °C - 18 °C Functions Settings

4) Hemskärm (*).

• kylskåpsfack +5°C
• fresco-fack +0°C
• TriMode-fack -18°C

(*) Hemskärmen varierar beroende på modeller; (se stycke 4.2 sida 13).

TriMode-facket är inställt på frysläge [-18° (0°F)]. För att ändra denna inställning leta upp funktionen 5 sidan 21.

När du slår på apparaten rekommenderas det att du väntar minst 12 timmar utan att öppna dörrarna och innan du lägger livsmedel i enheten. Under en sådan period avaktiverades felmeddelanden genom att trycka på larmknappen.

Stäng av.

2) Tryck på ikonen Yes för att slå på

3) Bekräfta av- stängning genom att peka på On-iko- nen.

När kylen är avstängd finns det inga varningsskyltar som bevisar att kylen är ansluten till ett uttag.

Stänger av kylskåps- och fresco-facket. (Modell 90cm)

Kylskåpsfacket och fresco-facket kan stängas av individuellt medan TriMode-facket inte kan stängas av om inte enheten stängs av helt

+ 5 °C + 0 °C - 18 °C Functions Settings

1) Hemskärm.

OFF 0 + 1 + 2 + 3 + 4 °C OK

2) Tryck på off-ikonen.

Tryck på Yes-ikonen för att stänga av facket.

4) Tryck på yes-ikonen för att bekräfta inaktive-ring.

5) På henskärmen visas off-ikonen , vilket indikerar att kylskåpet är av.

Följ samma sekvens för att stänga av fres- facket.

Slå på kylskåpet och fresco-facket igen.

För att sätta på enheten igen trycker du på knappen Ⓐ, displayen tänds; startskärmen och hemskärmen, med temperaturen uppmätt från kylen inuti facken, visas igen. Kylskåpet börjar svalna tills de inställda temperaturerna nås.

Slå på facken igen.

Om du vill sätta på kylskåpet och fresco-facket igen.

1) Hemskärm. Tryck till exempel på ikonen av för att slå tillbaka kyl- skåpsfacket.

ON 0 + 1 + 2 °C | + 3 + 4 OK

2) Tryck på on-ikonen.

4) Tryck på yes-ikonen för att bekräfta aktivering.

+ 5 °C + 0 °C - 18 °C Functions Settings

5) Nu slås kylskåpet på igen. Hemskärmen visas igen.

Följ samma procedur för att vrida tillbaka på frescområdet.

Avstängning under långa perioder

Under långa perioder av frånvaro rekommenderas det att stänga av kylskåpet genom att trycka på enhetsknappen Ⓤ i tre sekunder och dra ur eluttaget eller brytaren som kontrollerar uttaget. Töm kylskåpet helt, rengör och torka det och låt dörrarna och lädorna vara delvis öppna för att förhindra obehaglig lukt.

Om standby-meddelandet inte visas vid första uppstart, men ett annat meddelande visas, betyder det att apparaten redan har startat kylningsprocessen.

Under den första uppstarten är det inte möjligt att använda menyn för att ändra fabriksinställningarna förrän den förinställda temperaturen har uppnåtts. Under den första uppstarten är det inte möjligt att använda menyn för att ändra fabriksinställningarna förrän den förinställda temperaturen har uppnåtts.

Varje gång apparaten slås på genomgår den en självdiagnosprocedur som varar tre minuter innan den startas helt.

Om endast kylskåpet eller Fresco-facket är avstängt kommer den specifika fläkten att fortsätta att fungera för att förhindra att obehaglig lukt och mögel bildas.

4.2 Hur man reglerar temperatur för olika behov.

Varje modell har testats noggrant innan de lämnar fabriken och justeras på ett sådant sätt för att säkerställa hög prestanda och låg förbrukning.

Vanligtvis är det inte nödvändigt att ändra inställningarna.

Hur det ser ut på startskärmen i de olika modellerna:

Modell 90cm Kyldel + 5 °C Fresco Fack (modeller 1T) + 0 °C - 18 °C Förinställda temperaturer Fryslåda (TriMode)

Ändra fackens temperaturer

Exempel: Hur man ändrar kylskåpsfackets temperatur.

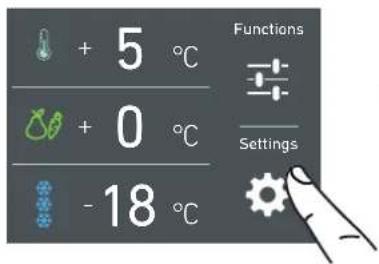

+ 5 °C + 0 °C - 18 °C Functions Settings

1) Hemskärm. Tryck på ikonen för kylskåpet.

ON 0 + 1 + 2 °C + 3 + - OK

2) Bläddra upp/ner för att välja önskad temperatur

kylskåp från +2°C till +8°C

ON 0 + 1 + 2 °C + 3 + 4 OK

3) Tryck på ikonen ok för att bekräfta önskad temperatur.

Samma procedur krävs för att ställa in temperaturen i Fresco-facket från -2°C till +2°C och i Trimode-bottenlådan från -15°C till -22°C.

Den visade temperaturen kan variera något i förhållande till den inställda temperaturen efter ofta öppna dörrar eller införande av livsmedel i rumstemperatur eller stora mängder livsmedel.

6 till 12 timmar krävs för att nå den valda temperaturen.

Hängslåsikon.

Hänglåsikonen visas när temperaturen är inställd.

Öppet/stängt hänglås visar att det är eller inte är möjligt att ändra fackets temperaturer längre.

Vanligtvis kan ett öppet gult hänglås ses öppet; i så fall kan du bläddra uppåt eller nedåt med ett finger på displayen, välja önskad temperatur och trycka på OK för att bekräfta.

ON 0 + 1 + 2 °C + 3 + 4 OK

Medan ett stängt hänglås kan ses om användaren har aktiverat vissa funktioner (beskrivs i avsnitt 5.1 på sidan 15) som ändrar inställningarna för Frigo-facket, Fresco-facket och frysfacket, därför kan användaren i den situationen inte längre kunna ändra temperaturen i facken.

ON 0 + 1 + 2 °C + 3 + 4 OK

Om du trycker på ikonfunktionen och en specifik funktion är inställd (till exempel semester, shopping trimode etc...) kommer det gula hänglåset att vara stängt och det är inte möjligt att ändra temperaturen i facken så länge som funktionen inte slutförs eller manuellt avaktiveras.

Ett integrerat styrsystem ger information genom ljusa textsignaler som du kan se på skärmen. Röstsignalen som följer med några av avvikelserna kan stängas av genom att trycka på larmknappen på huvudkontrollpanelen. Du hittar listan över avvikelser i slutet av denna handbok. (se stycke 12.2 sida 36).

Pure graphical interface elements without any text, numbers, or symbols

1) Shopping Kylskåp

Funktionen sänker kyltemperaturen till + 2°C (36°F)

5. ANPASSA FUNKTIONER OCH INSTÄLLNINGAR.

INFORMATION FÖR ANVÄNDNING AV DISPLAYEN.

Det är möjligt att anpassa driften av din KitchenAid-enhet för att anpassa den till de olika sätt du vill använda den på.

5.1 Funktioner.

Efter att du har tryckt på funktionsknappen på hemskärmen visas ikonen för följande tillgångliga funktioner.

1) Shopping kylskåp

2) Semester.

3) Shopping Trimode.

4) Flaskkylare.

5) Ismaskin.

6) Vattenfilter

7) Rengöringskrets

i 12 timmar, vilket möjliggör snabbare kylning av mat som just har placerats i kylskåpet. När de 12 timmarna har gått ut avaktiveras funktionen automatiskt och återgår till den tidigare inställda temperaturen. Det är möjligt att programmera en tidsinställd aktivering av funktionen.

Efter ett långvarigt strömavbrott är det nödvändigt att återaktivera funktionen.

+ 5 °C + 0 °C - 18 °C Functions Settings

c) Tryck på On-ikonen för att aktivera funktionen.

D) Bläddra upp/ner för att ställa in önskad tid och tryck sedan på ok.

Det är möjligt att programmera i förväg mellan 1 och 24 timmar.

2) Semester

Denna funktion (rekommenderas vid långvarig frånvaro eftersom den möjliggör avsevärda energibesparingar) gör att kylskåpets temperatur uppnås till +14°C (57.2°F)

Det är möjligt att programmera varaktigheten, eller så kan den inaktiveras manuellt vid återvändande efter en period av frånvaro. Denna funktion förblir aktiv även om det finns ett långvarigt avbrott i elkraften under frånvaron.

Det är möjligt att programmera en period från 1 till 90 dagar.

3) Shopping TriMode

Denna funktion måste aktiveras minst 24 timmar innan du sätter in föremål i rumstemperatur i frysen, eller flera timmar innan du fryser in tidigare frusna föremål som har utsatts för en liten temperaturhöjning.

Denna funktion inaktiveras automatiskt när den programmerade tidsperioden löper ut. Det är möjligt att programmera en tidsinställd aktivering av funktionen.

Om den avbryts av ett långvarigt avbrott i elkraften är det nödvändigt att återaktivera funktionen.

+ 5 °C + 0 °C - 18 °C Functions Settings

B) Tryck på semesterlägesikonen.

c) Tryck på On-knappen för att aktivera funktionen.

c) Tryck på On-knappen för att aktivera funktionen.

D) Bläddra upp/ner för att ställa in önskad tid (i dagar) och tryck sedan på ok.

D) Bläddra upp/ner för att ställa in önskad tid (i timmar) och tryck sedan på ok.

Det är möjligt att programmera en period från 1 till 90 dagar.

Det är möjligt att programmera en period från 1 till 24 dagar.

5. ANPASSA FUNKTIONER OCH INSTÄLLNINGAR.

4) Snabb flaskkylare

Denna funktion kan aktiveras när det är nödvändigt att snabbt kyla av drycker genom att placera dem i frysfacet.

Det är möjligt att välja en varaktighet från 1 till 45 minuter.

En ljudsignal indikerar när den optimala temperaturen har uppnåtts.

När du har tagit bort dryckerna, inaktivera ljudsignalen genom att trycka på larmknappen 📞.

5) Ismaskin aktivering

En förtvätt av vattenkretsen bör utföras innan ismaskinen aktiveras för första gången. Efter några minuter kan ismaskinen aktiveras. (se stycke 5.2 sida 18). Efter några minuter kan ismaskinen aktiveras.

Viktigt

Aktivera inte ismaskinen om inte apparaten är ansluten till vattenledningen.

+ 5 °C + 0 °C - 18 °C Functions Settings

B) Tryck på snabb- kylningsikonen.

B) Bläddra två gånger åt höger och tryck sedan på ikonen.

C) Tryck på On-knappen för att aktivera funktionen.

C) Tryck på On-knappen för att aktivera ismaskinen.

35 36 37min 38 3 OK

D) Bläddra upp/ner för att ställa in önskad tid (i minuter) och tryck sedan på ok.

5a) Ställ in isbitstorlek - SuperIce Med

Ismaskinsfunktionen låter dig välja storlek på isbitarna genom att välja mellan Stor (basinställning) eller Medium och aktivering av Superlce-funktionen, vilket ökar mängden producerad is.

Superlce-funktionen inaktiveras automatiskt efter 24 timmar.

+ 5 °C + 0 °C - 18 °C Functions Settings

B) Bläddra två gånger åt höger och tryck sedan på ikonen.

C) Tryck på ikonen Ställ in isbitsstorlek. Standardstorlek på isbit är "medium".

D) Tryck på ikonen medium/large för att välja önskad lsbitsstorlek.

E) Om du vill öka isproduktionen, tryck på Superice-ikonen så att frysen kan producera mer is, upp till 1,5 kg per dag.

Superice Mode (24 hrs) On Off

C) Bekräfta funktionen genom att trycka på on- eller off-knappen.

6) Vattenfilter aktivering

Vattenfiltret är viktigt för rening av vattnet som används för isframställning, för rengöring av kretsen eller för tillförsel av vatten till kylutrymmet. Displayen tillåter visualisering av den tid som återstår innan filtret behöver bytas ut. Vattenfilterpåminnelsen måste aktiveras av användaren.

+ 5 °C + 0 °C - 18 °C Functions Settings

B) Bläddra åt höger en gång och tryck sedan på ikonen vattenfilter.

C) Bekräfta funktionen genom att trycka på on-knappen.

C) Bekräfta funktionen genom att trycka på yes-knappen.

E) Här anges de återstående dagarna före utgångsdatumet för byte av filtret.

Tryck på hemk-nappen.

5. ANPASSA FUNKTIONER OCH INSTÄLLNINGAR.

6) Vattenfilter inaktivering

Så här inaktiverar du en nedräkning av ett aktivt filterpåminnelse:

6b) Återställ filter

Funktionen Återställ filter sätter till noll den tid som återstår innan filtret behöver bytas ut. Det är nödvändigt att ställa in mätaren på noll varje gång patronen byts ut.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm.

höger en gång och tryck sedan på iko- nen vattenfilter.

hoger en gång och tryck sedan på iko- nen vattenfilter.

Water Filter Next reminder... Left XXX days Off Reset

c) Tryck av för att

aktivera vattenfil- terpåminnelsen.

Water Filter Next reminder... Left XXX days Off Reset

c) Tryck på åter- ställningsknappen.

Water Filter Disable reminder? Yes No

c) Bekräfta funk-

tionen genom

att trycka på

Yes-knappen.

Yes-knappen för att fortsätta.

varaktighet av vat-tenfilterpatronen.

Tryck på hemknappen för att gå tillbaka till huvudskärmen eller tryck på "Ja" för att inaktivera filterpåminnelsen.

7) Manuell rengöring, Vattenfilter

Om isproduktionen har inaktiverats eller inte använts under en längre period rekommenderas att man utför en manuell rengöringsfunktion.

Innan du fortsätter är det viktigt att stänga av ismaskinen.

+ 5 °C + 0 °C - 18 °C Functions Settings

B) Tryck på ikonen för Vattenrengö- ringssystemet.

Manual Clean Yes No

C) Tryck på yes-ikonen för att aktivera manuell rengöring.

D) Vänligen vänta...

E) Tryck på ok-ikonen och starta rengöringen.

G) I slutet av rengöringen, tryck ok och töm vatten från isbehållaren.

H) Vänta några sekunder huvudmenyskärmen visas.

Upprepa rengöringen tills vattnet i frysfacket inte är rent.

Lägg iskubslådan eller en lämplig skål för att samla upp vattnet korrekt under ismaskinen och stäng sedan lådan. Rengör iskubslådan slutligen.

Bypass-filter

Det medföljande filtreringssystemet kan förbikopplas när utmärkt vattenkvalitet är tillgänglig från hemmets vattensystem. Du kan helt enkelt ta bort vattenfiltret från adaptern så går systemet automatiskt förbi patronen.

5.2 Inställningar.

Det är möjligt att anpassa inställningarna av ditt KitchenAid-kylskåp för att anpassa den till de oli- ka sätt du vill använda den på.

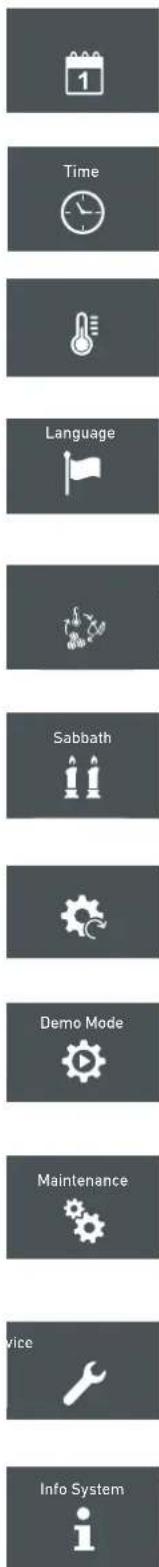

1) Datum

Displayen visar datumet i formatet (dag:månad:år). Genom att peka på skärmen kan du ändra inställningarna.

1) Datum.

2) Tid.

3) Celsius- och fahrenheitgrader

4) Språk.

5) Trimode.

6) Sabbat.

7) Återställ.

8) Demoläge.

9) Underhåll.

10) Service.

11) Informationssystem.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

TimeDate 1 Language°C / °F

B) Tryck på ikonen för datum.

E) Bläddra uppåt eller nedåt tills du väljer önskad dag och tryck sedan på ok.

7 8 9month 10 11 OK

D) Bläddra uppåt eller nedåt tills du väljer önskad månad och tryck sedan på ok.

C) Bläddra uppåt eller nedåt tills du väljer önskat år och tryck sedan på ok.

2) Tid

Displayen visar timmar och minuter i formatet hh:mm.

Denna funktion väljer skärmen efter 12 eller 24 timmar.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

TimeDate Language°C / °C

B) Tryck på ikonen för tid.

Hour? 12 24

C) Tryck på vilket sätt du vill se tiden: 12 eller 24 timmar.

D) Bläddra upp/ned för att ställa in timmar och tryck sedan på ok.

35 36 37min 38 OK

E) Bläddra upp/ned för att ställa in minuter och tryck sedan på ok.

3) SET °C/°F

Denna funktion gör det möjligt att visa temperaturen i grader Celsius eller Fahrenheit. Normalt är apparaten inställd för visning i celsiusgrader.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

TimeDate 1 Language°C / °F

B) Tryck på ikonen °C/°F.

°C °F OK

C) Bläddra upp/ned för att välja antingen celsius-eller fahrenheit-grader och tryck på ok.

5. ANPASSA FUNKTIONER OCH INSTÄLLNINGAR.

4) Språk

För att ställa in kylskåpets språk, tryck helt enkelt på inställningsknappen på displayen.

5) TriMode

Frysfacket kan, om det behövs, omvandlas till kylläget o Fresco-driftläge.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

TimeDate Language°C / °

B) Tryck på ikonen för språk.

SabbathTriMod Demo ModeReset

B) Bläddra två gånger åt höger och tryck på tri-modeknappen.

Italiano English | Français | Deutsch Español OK

c) Bläddra upp/ner för att välja önskat språk och tryck på ok.

c) Bläddra upp/ner och välj en av de tre funktionerna.

D) Tryck på Yes-knappen för att bekräfta funktionen.

6) Sabbatsläge (frivilligt)

Funktionen gör det möjligt att följa vissa religiösa observationer som kräver att apparaten inte påverkas av att dörrarna öppnas eller stängs (termostatstyrningen, innerbelysningen och ismaskinen är avaktiverad).

7) Återställ

Det ger möjlighet att återställa basinställningarna som gjordes i fabriken och annullera alla ändringar som har gjorts därifrån och framåt.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

+ 5 °C + 0 °C -18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

SabbathTriMod Demo ModeReset

B) Bläddra höger två gånger och tryck på ikonen för sabbat.

SabbathTriMod Demo ModeReset

B) Bläddra åt höger två gånger och återställ sedan ikonen.

i Sabbath Mode On Off

c) Tryck på Yes-knappen för att aktivera funktionen.

C) Tryck på yes-knappen för att aktivera funktionen.

D) Tryck på Yes-knappen.

Sabbath Mode

E) Kylskåpet fung- erar enligt denna konfiguration.

Reset Reset complete

E) Återställningen har utförts. Kylskåpets fabriksinställningar har återställts.

Viktigt

Om du återställer basinställningarna ("återställ") är det nödvändigt att ställa in valet för funktionen för trimode-lådan som har gjorts, om de ställdes in tidigare som kyl eller fresco.

5. ANPASSA FUNKTIONER OCH INSTÄLLNINGAR.

8) Demoläge

Det är möjligt att simulera kylskåpets funktion, för utställningsdisplay eller för mässor.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

SabbathTriMod Demo ModeReset

B) Bläddra åt höger två gånger och tryck sedan på demoläge.

Demo Mode 1 | 2 3 | 4

c) Ange lösenordet för aktiveringen.

9) Underhåll (genom larmskylt).

Enheterna kräver, för korrekt drift, rengöring av ventilationsgaller, filter och kondensor. Enhetens standardinställning är "Varning inaktiverad". Se instruktion 11.2

Den återkommande rengöringen var 12:e månad påminns av en akustisk och optisk signal på displayen. Det är möjligt att inaktivera varningssignalen och se tiden kvar innan nästa rengöring som måste göras. För detaljer se sidorna 30 och 31.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen.

B) Bläddra till höger tre gånger och tryck på ikonen för underhåll.

c) För att aktivera det, tryck på iko- nen Yes.

D) För att aktivera det, tryck på iko- nen Yes.

E) Displayen visar återstående tid före nästa rengöring.

Clean Condenser Next reminder... Left 365 days Off Reset

F) Istället, om du vill inaktivera den tidigare inställda varningen, tryck på återställningsikonen.

Clean Condenser Disable reminder? Yes No

G) För att inaktive-ra varningen, tryck på yes-knappen.

10) Service

Servicefunktionen

är reserverad för hjälp.

11) Informationssystem

Funktionen Info System visar produktens data, till exempel programvarans kod, serienummer och fabrikskoderna för kylen.

+ 5 °C + 0 °C - 18 °C Functions Settings

A) Hemskärm. Tryck på inställningsikonen

B) Tryck på ikonen för Info System.

SK Power | HW: 0504 SW: 0518 SK User | HW: 1002 SW: 1069 - G1011

c) Här visas data från KitchenAid-enheten.

6.1 Inre layout (placering, justering, borttagning).

Fresco-låda

90cm modeller

Fäst vid glidskenorna med två tumskruvar.

för att ta bort lädan, skruva loss tumskruvarna och ta bort lädan.

Den övre TriMode kan tas bort med samma metod som används för Fresco-lådan. För att ta bort den inre TriMode-lådan, skruva loss tumskruvarna

När du byter ut lädorna, se till att lädans baksida går i ingrepp under klämmorna på glidstyrningarna.

På vissa modeller sitter den i den övre lädan i frysfacket och är fäst med låspaneler. > se till att du placerar den på rätt sätt efter borttagningen.

Placera inte händer eller fingrar nära isma- skinen när den är i funktion.

Hyllor

Hyllorna glider och kan enkelt placeras av användaren enligt följande:

släpp låsknappen genom att vrida den moturs

lyft eller sänk hyllan till önskad position

dra åt läsknappen igen. För att ta bort en hylla är det nödvändigt att skjuta den uppåt

Dörrhyllorna kan enkelt tas bort för rengöring

Håll dörrhyllan i sidorna och skjut den uppåt för att lossa den från sin plats och dra den sedan utåt.
Omvänd proceduren för att installera om.

modeller 90cm

7.1 Aktivering och användning av isma- skinen

Anmärkning

Om isen inte används ofta är det lämpligt att tömma isbehållaren en gång var 8-10 dag. Det är normalt att vissa isbitar fastnar vid varandra. Om isen inte används ofta kan de äldre kuberna bli ogenomskinliga och ha en konstig smak och bli mindre.

Ismaskinen inaktiveras automatiskt om semesterfunktionen 📄 är aktiverad.

När ismaskinen startas för första gången rekommenderas det att kasta det första hela isfacket.

Om utrustningen har stängts av i en månad eller mer rekommenderas det att rengöra vatten och filter.

Ismaskinen producerar is om TriMode-facket är inställt på frysläge.

Varning

Ismaskinen kommer att fortsätta att fungera även när isbehållaren inte är på plats

För att aktivera ismaskinen efter installation av apparaten, tryck på funktionsikonen och sedan och sedan på ismaskinen från funktionerna.

Observera att 12 till 24 timmar är nödvändiga innan isproduktionen kan börja.

Produktionen är på 10 kuber per cykel på cirka 10 cykler på 24 timmar.

Utbytet beror på den temperatur som ställts in i fry- sen, rumstemperaturen och hur ofta dörren öppnas. Om apparaten är i drift utan att vara ansluten till vattensystemet, se till att ismaskinen är avaktiverad genom att trycka på ikonen.

Ismaskinen producerar is tills iskubslådan är full och stannar automatiskt när den maximala nivån har uppnåtts.

Med Superlce-funktionen är det möjligt att öka mängden is som produceras 24 timmar, medan funktionen Ställ in iskubstorlek tillåter val av storleken på de producerade isbitarna.

Har isbitarna en ovanlig lukt?

Is är ett poröst material som kan absorbera lukt från omgivningen. Isbitar som har varit i isbitbehållaren under lång tid kan absorbera lukt, klibba ihop och sakta bli mindre.

Vi rekommenderar att gamla isbitar inte används. Andra sätt att förhindra lukt:

Isbitarbehållaren bör rengöras ibland med varmt vatten. Se till att du stänger av ismaskinen innan du rensar behållaren. Skölj ut och torka av.
Kontrollera innehållet i frysen för bortglömd eller utgången mat. Alla luktande livsmedel bör förpackas ordentligt eller förvaras i lufttäta behållare för att förhindra att lukt ansamlas.
Vattenfiltret kan behöva bytas ut i vissa modeller.
I vissa fall bör kvaliteten på vattenanslutningen i huset kontrolleras.

Driftsljud

Ganska normala ljud

Brummande: kylenheten är igång. Fläkten i återluftssystemet är igång.
Bubblerande, surrande eller gurglande ljud: köld-medium strömmar genom rören.
Klickande: motorn slås på eller av. Magnetventil på vattenanslutningen öppnas/stängs.
Mullrande: isbitar faller in i isbitbehållaren.

pparaten drivs av två oberoende kompressorer. Det är därför normalt att alltid ha en av två kompressorer i drift.

Varning

Lägg inte flaskor eller mat för snabb kylning i isbehållaren. Ismaskinen kan blockeras och skadas.

7.2 Vattenfilter

Vattenfiltret tillhandahåller högkvalitativt vatten för produktion av isbitar. Det ger upp till 3000 liter vatten under en maximal tid på 12 månader.

Byte av filter

Filtret är placerat inne i kylskåpet, ovanför der övre glaspanelen. Innan du byter filter ska du stänga av ismaskinen genom att ändra ikonen ismaskin.

Öppna den övre glaspanelen och vrid försiktigt filterpatronen en kvarts rotation motsols tills den lossnar från höljet. Det är normalt att en liten mängd vatten kommer ut. Ta bort locket på den nya patronen och sätt in den i huset genom att vrida den försiktigt en kvarts rotation medurs tills den låses på plats.

Gå sedan till Menyn och ställ in funktionen "manuell rengöring" genom ikonen. Vid slutet av rengöringscykeln, ta bort vattnet från iskybslådan och torka av det.

7.3 Vattenfilter för fryskolumn Ismaskin

Fryskolumn utrustade med automatiska istillverka-re inkluderar ett externt monterat vattenfiltersats. Vattenfiltergrenrör och vattenlinjeanslutningar måste installeras tillsammans med kylen eftersom vattenlinjen som ansluter apparatens baksida till filtersatsen måste vara på plats innan enheten in-stalleras.

Filtersatsen ska installeras på en tillgänglig plats (t.ex. ett intilliggande skåp) så att vattenfilterpatronen kan bytas ut årligen.

Om du väljer att inte använda vattenfiltret (t.ex. att ansluta apparaten till en redan filtrerad vattenkälla) föreslås det att du också ställer in funktionen Vattenfilter genom ikonen 📄 tryck på ikonåterställningen och inaktivera varningen för att undvika att få påminnelser om byt filter (som du inte använder). För mer information och hur du kommer åt denna funktionsinställning, följ instruktionerna på sidan 17 i den medföljande bruksanvisningen: "Filteråterställning".

8.1 Belysning

För att ge optimal innerbelysning belyser LED-rem-sor kylskåpet uppifrån och uppsättningar LED-lam-por belyser direkt olika delar av kylskåpet, Crisper-Fresco-lådorna och fryslådan.

I händelse av funktionsfel och/eller slitage på belysningssystemet bör reparationen utföras av en kvalificerad servicetekniker.

9.1 Allmänna anvisningar

Ditt kylskåp är utformat för att säkerställa exakta, konstanta temperaturer och lämpliga luftfuktighetsnivåer i alla fack.

Dessutom säkerställer dubbelkylningen att frysta livsmedel och is inte absorberar lukten av färska livsmedel och att fukten i kylen inte fryser och bygger upp frost.

Nevertheless, to properly preserve all of your foods, it is not enough to have an excellent refrigerator. Det är också nödvändigt att känna till reglerna för korrekt matkonservering.

Tänk på att alla livsmedel oundvikligen kommer att förändra sina egenskaper under tiden. Denna förändring börjar långt innan maten konsumeras, eftersom livsmedel innehåller mikroorganismer som multiplicerar och kan orsaka försämring. Denna process inträffar snabbare på grund av felaktig hantering, konserveringstemperaturer och fuktnivåer.

Det rekommenderas därför att följa anvisningarna nedan som gör det möjligt att använda ditt kylskåp/frys på det mest effektiva och säkra sättet för att hålla dina livsmedel på bästa sätt så länge som möjligt.

Tänk på att Crisper-Fresco-facket är området för att bevara de mest känsliga färska livsmedel, eftersom det säkerställer konstant medeltemperatur nära frysning.

Kontrollera regelbundet att alla livsmedel är i perfekt konserveringsläge. Det är vanligtvis ganska klart när ett livsmedel försämras på grund av mögel, obehaglig lukt och obehaglig aspekt. Ändå finns det fall där dessa förhållanden inte är så uppenbara. Om du tror att en matvara har hållits under en för lång tid och kan försämras, konsumera inte denna artikel eller till och med smaka på den, även om den fortfarande verkar vara frisk, eftersom bakterier som orsakar försämring av maten också kan orsaka förgiftning och sjukdom.

När du är osäker, kasta maten.

9.2 Hur man bibehåller god livsmedelskvalitet

När du köper matvaror

Ta alltid följande försiktighetsåtgärder:

Lägg eventuella förpackningar med rätt kött, fisk eller fågel i plastpåsar så att de inte droppar på andra livsmedel.
Köp kött, fågel och fisk sist. Lämna inte dina matvaror i en varm bil efter att ha handlat. Förvara en fryspåse i bilen och använd den vid mycket höga temperaturer eller långa resor.
Kontrollera produktionsdatum och "bäst före"-tider på livsmedel för att vara säkra på att de är färska.
Var mycket försiktig när du köper färska livsmedel och köp bara en mängd som kan konsumeras under din planerade konserveringsperiod.
När det är möjligt, låt varma livsmedel anpassa sig till rumstemperatur i minst två timmar innan du placerar dem i kylskåpet, såvida du inte har aktiverat Shopping-funktionen tidigare.

När du sätter i mat

Kontrollera kyltemperaturen i de olika facken på kontrollpanelen:

Kylskåpstemperaturen måste vara 8°C (45°F) eller lägre och frysens temperatur måste vara -18°C (0°F)
Följ rekommendationerna angående lagringstiderna och temperaturer som anges i följande tabeller.
Håll rätt kött, fisk och fågel åtskilt från andra livsmedel och undvik eventuella droppar.

När du sätter i mat

När du placerar kött, fisk eller fågel i kylen, lämna dessa i originalförpackningen, såvida inte förpackningen är trasig eller punkterad. Upprepad hantering kan införa bakterier i dessa livsmedel.
Det är en bra idé att förvara mat i frysen i frysbehållare.
Märk och datera förpackningarna
Var noga med att placera matvarorna på hyllorna på ett sätt som inte hindrar luftcirkulationsöppningarna inuti facket.

Anmärkningar

När det finns hög luftfuktighet antingen i omgivningen eller i de livsmedel som placeras i Fresco-lådorna kan Fresco-fackets botten täckas med lite vatten eller is (om temperaturen är inställd mellan 0°C och -2°C).

Sådant tillstånd är normalt och det beror på den höga luftfuktigheten i Fresco-facket; hög luftfuktighet tillsammans med låga temperaturer är det som garanterar en längre konservering av livsmedel.

Vatten eller is kan försvinna av sig själv om luftfuktighetsnivån skulle sänkas; det är också möjligt att ta bort vattnet med en handduk. Om ett tunt islager har bildats, ställ in temperaturen på Fresco-facket till + 2°C och ta bort vattnet med en handduk efter en dag.

Om islagret är tjockare kan det vara nödvändigt att stänga av Fresco-facket under en dag för att smälta det.

Varning

Efter ett långvarigt avbrott i elförsörjningen, när den elektriska försörjningen har återaktiverats, kommer en ljudsignal att indikera om temperaturen har höjt sig över normala nivåer. Utöver detta visar displayen i en minut den högsta temperaturen som detekterats inuti facken, så att användaren kan bestämma hur man ska använda livsmedlet bättre.

Efter en minut återgår displayen till normal drift medan larmknappen ⏻ fortsätter att blinka.

Tryck på larmknappen ⚙för att visa de högsta registrerade temperaturerna.

9.3 Tips för lagring

Temperaturer

Apparatens arbetstemperaturer är inställda på rekommenderade grader på +5°C för kylskåpet, 0°C för fresco-lådor och -18°C för frysen.

ORDNING AV LIVSMEDEL

Kylskåpsdörr

Kylskåpsdörrfack

Håll ägg, smör, ost etc. i de övre och centrala delarna.
Förvara drycker, flaskor, burkar etc. i nedre delen.

Kyldel

Förvara konserver, vin, kex etc. i övre delen.
Förvara mejeriprodukter, färdigmat, bakverk, fruktjuicer, öl etc. i den centrala delen.
Förvara kött, pålägg etc. i nedre delen.
Förvara färsk och tropisk frukt, grönsaker, morötter, potatis, lök etc. i frukt- och grönsakslådan.

Frysdel

Typ av livsmedel, mängd och frysdatum ska anges på behållaren/förpackningen.
Använd små behållare, om möjligt redan kalla.
Mängden färska livsmedel som kan frysas samtidigt anges på typskylten i kylskåpet.
Använd lämpliga fryspåsar, aluminiumfolie, plastfolie för användning med livsmedel och frysbehållare.
Använd inte papperspåsar, plastfolie för icke-livsmedelsbruk, shoppingkassar eller förbrukade fryspåsar.
Undvik att frysta livsmedel kommer i kontakt med färska livsmedel som ska frysas.
Förvara frysta grönsaker, is, glass etc.

FÄRKSA LIVSMEDEL BEVARINGSOMRÅDE	TID
Rått kött
Stora stycken	Fresco-avdelning	4 dagar
Nötköttsstekar, fjäderfä och vilt	Fresco-avdelning	3 dagar
Köttfärs	Fresco-avdelning	1-2 dagar
Carpaccio	Fresco-avdelning	Omedelbart
Tillagat kött
Kokt och ugnsbakat kött	Kyldel	2 dagar
Köttsås	Kyldel	6 dagar
Fisk
Rå och tillagad fisk	Fresco-avdelning	2 dagar
Övrigt
Soppor och buljonger	Kyldel	2 dagar
Pasta	Kyldel	2 dagar
Öppnade pålägg	Fresco-avdelning	3 dagar
Färkska ostar	Fresco-avdelning	2-3 dagar
Väl förseglade åldrade ostar	Kyldel	Flera måna-der
Ägg (färsk och otvättad)	Kyldel	2 veckor
Öppnade burkar	Kyldel	2-3 dagar
Råa grönsaker (i perforerade påsar)	Fresco-avdelning	1 vecka

FRYST MAT BEVARINGSOMRÅDE TID

Nötkött, kalvkött, lamm och getkött Frysdel stekar 6-12 månader
Nötkött, kalvkött, lamm och getkött Frysdel (Kött med ben) 4-6 månader
Köttfärs Frysdel 1-2 månader
Fläsk Frysdel (Utan ben) 4-6 månader
Fläsk Frysdel (Med ben) 2-3 månader
Fläskfärs Frysdel 1-2 månader
Köttrester Frysdel 2-3 månader

FRYST MAT BEVARINGSOMRÅDE TID

Hel kyckling och kalkon Frysdel 8-12 månader

Gås, anka och fasan Frysdel 4-8 månader

Fisk Frysdel 1-2 månader

Skaldjur Frysdel 2-3 månader

Tillagade livsmedel Frysdel 1-2 månader

Grönsaker Frysdel 8-12 månader

Frukt Frysdel 6-12 månader

Desserter och tårtor Frysdel 2-3 månader

10.1 Skötsel och rengöring

För att rengöra delar av stål, använd en mikrofiberduk och svampen som medföljer i kitet. Använd alltid trasan och svampen i riktning mot stålets satinfinish.

Då och då, för att polera stålet, torka av med en lätt fuktad mikrofiberduk.

Använd inte svampen på delar av aluminium, handtagen och glashyllans profiler.

Var särskilt försiktig för att hålla ventilationsöppningarna i apparaten eller i skåpet fria från hinder.

Följ noggrant de detaljerade anvisningarna som finns i den medföljande satsen och använd aldrig slipande eller metalliska produkter som kan repa och skada satinfinishen på apparaten permanent.

Koppla bort apparaten från elförsörjningen innan du utför någon form av rengöring.

Se till att du inte skadar köldmediekretsen på något sätt.

Varning

Användning av kiorbaserade tvättmedel eller liknande som innehåller det bör undvikas (blekmedel, hypoklorit, etc.).

10.2 Intern rengöring

Rengör de inre och avtagbara delarna genom att tvätta dem med en lösning av ljummet vatten och en liten mängd diskmedel.

Skölj och torka omedelbart.

Använd inte mekaniska anordningar eller andra metoder för att påskynda avfrostningen.

Varning

Använd inte vatten på de elektriska delarna, lamporna och kontrollpanelen.

Varning

Användning av kiorbaserade tvättmedel eller liknande som innehåller det bör undvikas (blekmedel, hypoklorit, etc.).

Häll inte kalla glasdelar i kontakt med kokande vatten.

Tvätta inte några delar av kylskåpet i diskmaskin eftersom det kan skada eller irreparabelt deformera delarna.

10.3 Rengöring av ventilationsgaller, filter och kondensor.

Enheten kräver, för korrekt användning, rengöring av ventilationsgaller, filter och kondensor.

Den återkommande rengöringen var 6:e månad påminns av en akustisk och optisk signal på displayen. Det är möjligt att inaktivera varningssignalen och se tiden kvar innan nästa rengöring som måste göras.

Bakom det främre ventilationsgallret (i den övre delen av enheterna i serien StandPlus, Country e X-Pro, i den nedre delen av enheterna i serien Integrated, Brilliance e Classic) finns kondensorn. Se sida 7 stycke 3.2.

För att rengöra den, använd en dammsugare med en mjuk borstfäste med maximal effekt och svep den längs ventilationsslitsarna. Vid avsevärda dammavlagringar kan ventilationsgallret tas bort för att möjliggöra en mer exakt rengöring av filtret.

I underhållsinställningarna, efter installationen av enheten och efter att den har slagits på, kan du ställa in varningsrengöringen för kondensorn.

Om varningsskylten aktiveras kommer det att finnas en ljudsignal var sjätte månad som informerar att det är dags att rengöra kondensorn.

Efter rengöring, tryck på återställningsikonen för att återaktivera varningssignalen på 6 månader.

Om du inte längre vill ha kondensorns varningsren-göringssignal, tryck på off-ikonen.

För information om hur du använder underhållsdisplayen, se sidan 23.

Följ instruktionerna för rengöring av kondensorn i modellerna Classic, Integrated eller Brilliance:

Stäng av apparaten genom att trycka på enhetsknappen ⚙ på huvudkontrollpanelen i cirka 3 sekunder.
Vänta ca. 30 minuter tills den kondenserade kylen kyls ner till rumstemperatur.
Ta bort det avtagbara gallret under dörren.

Rengör den noggrant från damm som bildas, se till att bilden inte skadas.

Starta om enheten igen och tryck på enhetens knapp ⚙i tre sekunder. i tre sekunder.

Varning

Kondensorns kanter är vassa, använd därför tillräckligt skydd för händer och armar när du rengör kondensorn.

11.1 Felsökningsguide

Om du märker funktionsfel i din apparat, använd den här guiden innan du ringer till service: den här guiden kan hjälpa dig att personligen lösa problemet eller kan ge viktig information som ska förmedlas till servicetekniker för att säkerställa snabb och effektiv reparation.

Visa meddelande och hörbara larm.

Ett fel anges vanligtvis på displayen.

Problem som inte kan lösas av användaren rapporteras via en felkod. Tänk dock på att i meddelanden eller larm kan visas under speciella användningsförhållanden eller under uppstart. I dessa fall inaktiverar du det akustiska larmet genom att trycka på larmknappen och låt apparaten gå och begränsa dörröppningarna till maximalt i cirka 10-12 timmar.

Är apparaten ansluten till elnätet?

Får eluttaget elektrisk ström?

Är enhetsknappen ⏻ aktiverad?

är enheten i demoläge?

Kylskåpet eller frysen är varmare än vanligt.

Visar en felkod på displayen?

Är temperaturen rätt justerad?

Har dörrarna eller lädorna varit öppna under en längre tid?

Var det stora mängder livsmedel som nyligen sattes in?

är enheten i demoläge?

Apparaten förblir i drift under en lång tidsperiod.

Tänk på att under mycket varmt väder och med mycket höga temperaturer i rummet är det normalt att kompressorn förblir i drift under längre perioder. Har dörrarna eller lådorna varit öppna under en längre tid?

Var det stora mängder livsmedel som nyligen sattes in?

Kontrollera att dörrarna är stängda och att livsmedlet eller behållarna inte hindrar perfekt stängning av dörren.

Är ett eller flera fack i Shopping-läge?

Om du hör ovanliga ljud.

Det är normalt att höra ljud från ventilatorerna eller kompressorerna under drift eller under avfrostningsfasen.

Buller kan märkas mer beroende på apparatens läge och omgivningen.

Kondens inuti och utanför kylskåpet.

Om klimatet är mycket fuktigt är bildning av kondens normalt. Öppning av dörren eller lädorna under längre tid kan bidra till att kondens bildas. Se till att dörrarna alltid är helt stängda.

Is eller frost byggs upp i kylen eller friesen.

Har du lämnat dörrarna öppna under lång tid? Stänger dörrarna perfekt?

Om dörrarna inte stängs perfekt, kontakta din installatör.

Om det bildas frost eller is i Fresco-facket, på grund av frekvent och långvarig öppning av dörrarna, avaktivera Crisper-Fresco-funktionen via knappen på kontrollpanelen. Vänta tills frosten eller isen smälter, ta sedan ut lådan och torka av sidorna och botten av facket.

Obehagliga dofter inne i kylen.

Rengör apparaten helt enligt anvisningarna. Täck all mat hermetiskt. Spara inte mat under längre tid.

Dörrarna är svåra att öppna.

Apparaten är utformad för att säkerställa en helt hermetisk förslutning. När dörren är stängd kan ett vakuumförhållande uppstå: i detta fall är det nödvändigt att vänta några sekunder tills trycket balanseras innan dörren öppnas.

Apparaten kyler men lamporna och displayen fungerar inte.

Kontrollera om apparaten av misstag har placerats i sabbatsläge

Ismaskinen tänds inte.

Se till att ismaskinen är påslagen (ikon 📂).

För att slå på ismaskinen, tryck på knappen.

Se till att apparaten är ansluten till vattenförsörjningen.

Ismaskinen producerar inte tillräckligt mycket is.

I genomsnitt producerar ismaskinen ungefär 10 iskuber varannan och en halv timme.

Isbitarna fryser i ett kvarter.

Om isen inte används ofta är det möjligt att isen blockeras. Det rekommenderas att ta bort blocket av isbitar och sedan låta ismaskinen fylla iskubslådan igen.

Isen har en ovanlig smak eller färg.

När ismaskinen startas för första gången rekommenderas det att tömma den första hela brickan med isbitar.

Om kylskåpet har stängts av i mer än en månad eller om patronen inte har bytts på mer än sex månader kan det vara nödvändigt att byta ut filterpatronen.

Kontakta en rörmokare eller en vattenbehand- lingsexpert för att se till att problemet inte beror på vattenförsörjningen.

Om enheten du köpte användes som en showroom-modell kan den vara i ett speciellt energisparläge som kallas Demoläge där apparaten verkar fungera (lampor fungerar och falska temperaturer visas) men ingen kylning sker. Om du misstänker att din apparat är i demoläge, kontakta din inköpsplats för hjälp med att inaktivera den här funktionen.

11.2 Felmeddelande visas på displayen

Displaymeddelande Beskrivning av fel
Strömavbrott!!	Långvarigt strömavbrottapparaten återupptar arbetet automatiskt, displayen visar de varmaste upp-nådda temperaturerna
Övre enhet öppen	Öppen kylskåpsdörrmeddelandet visas efter några minuter från dörröppningen
Nedre enhet öppen	Öppen frysdörrmeddelandet visas efter några minuter från dörröppningen
Byt ut filtret	Byt ut filterpatronenmeddelandet visas när endast 30% av filterkapaciteten är kvar
Övre enhet för varm	Kylskåp för varmtSe Felsökningsguide
Övre enhet för kall	Kylskåp för kalltvänta 12 timmar: kontakta kundtjänst för råd om fel kvarstår
Fresco för varm	Fresco-fack för varmtSe Felsökningsguide
Fresco för kall	Fresco-facket för kalltvänta 12 timmar: kontakta kundtjänst för råd om fel kvarstår
Undre enhet för varm	Frys för varmSe Felsökningsguide
Undre enhet för kall	Frys för kallvänta 12 timmar: kontakta kundtjänst för råd om fel kvarstår
Felkod...	Funktionsproblemring kundtjänst som kan hjälpa dig att lösa problemet eller sätta dig i i kontakt med närmaste kundtjänstrådgivare
Kontrollera kondensorn	Kontrollera kondensornVar 6:e månad visar meddelandet "Kontrollera kondens", rengör kondensorn och tryck på Enter-knappen √ i 5 sekunder för att återställa.

Vid avvikelser, tryck på larmknappen 📋 och displayen visar avvikelsemeddelandet med dess felnummer-kod.
Meddelandet kommer att visas i 3 sekunder och sedan återgår det till startskärmen.
För att blockera meddelandet på skärmen, tryck på displayen, infoknappen ( i ). Meddelandet kommer att visas på displayen i 30 sekunder, sedan återgår det till startskärmen.
Om det finns mer än ett felmeddelande, visar displayen i tidssekvens de olika avvikelserna.
