BRUKSANVISNING Comfort 2923 Alde

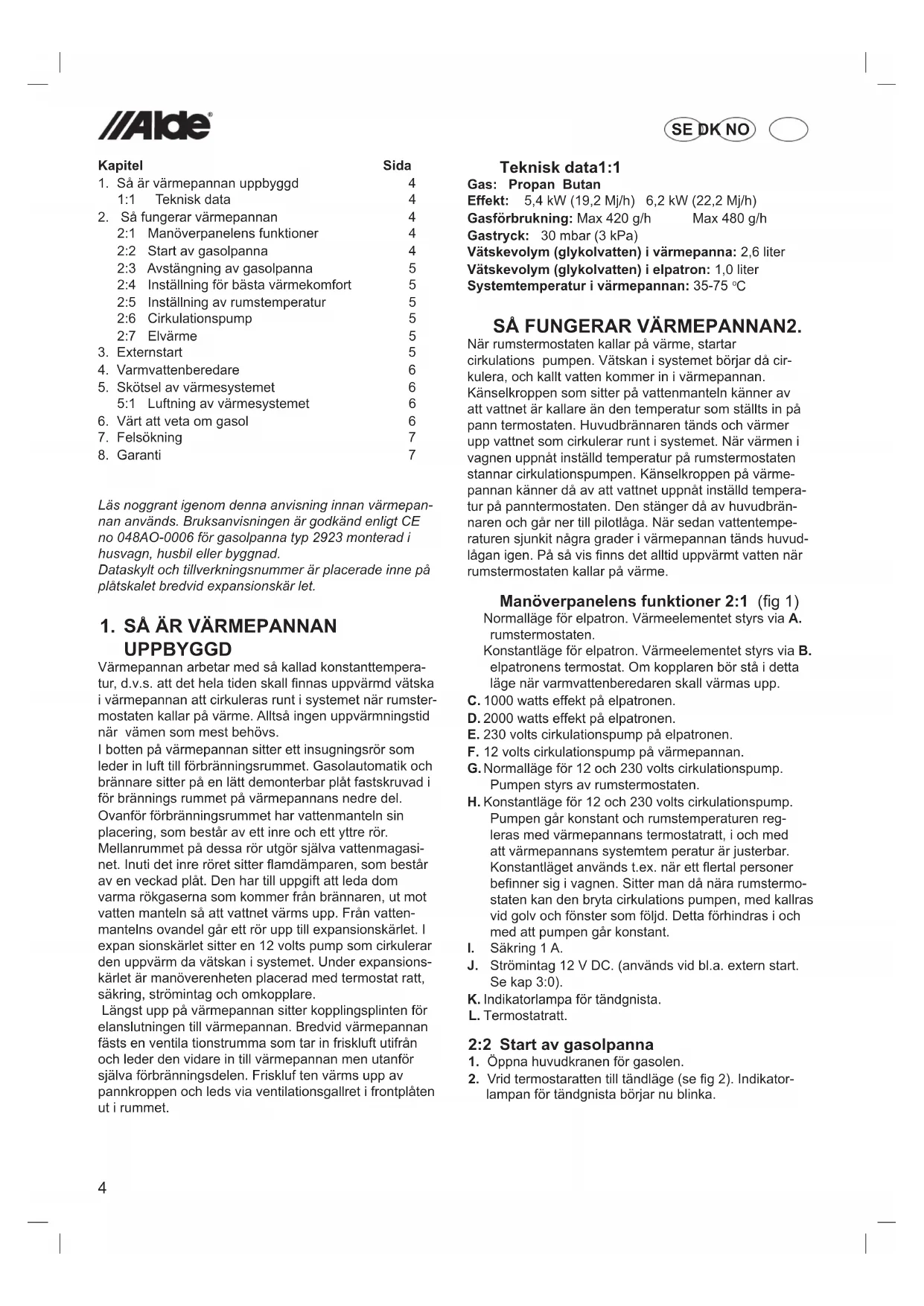

B C E I H J4 SE DK NO Teknisk data1:1 Gas: Propan Butan Effekt: 5,4 kW (19,2 Mj/h) 6,2 kW (22,2 Mj/h) Gasförbrukning: Max 420 g/h Max 480 g/h Gastryck: 30 mbar (3 kPa) Vätskevolym (glykolvatten) i värmepanna: 2,6 liter Vätskevolym (glykolvatten) i elpatron: 1,0 liter Systemtemperatur i värmepannan: 35-75

SÅ FUNGERAR VÄRMEPANNAN2. När rumstermostaten kallar på värme, startar cirkulations pumpen. Vätskan i systemet börjar då cir- kulera, och kallt vatten kommer in i värmepannan. Känselkroppen som sitter på vattenmanteln känner av att vattnet är kallare än den temperatur som ställts in på pann termostaten. Huvudbrännaren tänds och värmer upp vattnet som cirkulerar runt i systemet. När värmen i vagnen uppnåt inställd temperatur på rumstermostaten stannar cirkulationspumpen. Känselkroppen på värme- pannan känner då av att vattnet uppnåt inställd tempera- tur på panntermostaten. Den stänger då av huvudbrän- naren och går ner till pilotlåga. När sedan vattentempe- raturen sjunkit några grader i värmepannan tänds huvud- lågan igen. På så vis nns det alltid uppvärmt vatten när rumstermostaten kallar på värme. Manöverpanelens funktioner 2:1 (g 1) Normalläge för elpatron. Värmeelementet styrs via A. rumstermostaten. Konstantläge för elpatron. Värmeelementet styrs via B. elpatronens termostat. Om kopplaren bör stå i detta läge när varmvattenberedaren skall värmas upp. 1000 watts effekt på elpatronen.C. 2000 watts effekt på elpatronen.D. 230 volts cirkulationspump på elpatronen.E. 12 volts cirkulationspump på värmepannan.F. Normalläge för 12 och 230 volts cirkulationspump. G. Pumpen styrs av rumstermostaten. Konstantläge för 12 och 230 volts cirkulationspump. H. Pumpen går konstant och rumstemperaturen reg- leras med värmepannans termostatratt, i och med att värmepannans systemtem peratur är justerbar. Konstantläget används t.ex. när ett ertal personer benner sig i vagnen. Sitter man då nära rumstermo- staten kan den bryta cirkulations pumpen, med kallras vid golv och fönster som följd. Detta förhindras i och med att pumpen går konstant. Säkring 1 A.I. Strömintag 12 V DC. (används vid bl.a. extern start. J. Se kap 3:0). Indikatorlampa för tändgnista.K. Termostatratt.L. Start av gasolpanna2:2 Öppna huvudkranen för gasolen.1. Vrid termostaratten till tändläge (se g 2). Indikator-2. lampan för tändgnista börjar nu blinka. Kapitel Sida Så är värmepannan uppbyggd 41. Teknisk data 41:1 Så fungerar värmepannan 42. Manöverpanelens funktioner 42:1 Start av gasolpanna 42:2 Avstängning av gasolpanna 52:3 Inställning för bästa värmekomfort 52:4 Inställning av rumstemperatur 52:5 Cirkulationspump 52:6 Elvärme 52:7 Externstart 53. Varmvattenberedare 64. Skötsel av värmesystemet 65. Luftning av värmesystemet 65:1 Värt att veta om gasol 66. Felsökning 77. Garanti 78. Läs noggrant igenom denna anvisning innan värmepan- nan används. Bruksanvisningen är godkänd enligt CE no 048AO-0006 för gasolpanna typ 2923 monterad i husvagn, husbil eller byggnad. Dataskylt och tillverkningsnummer är placerade inne på plåtskalet bredvid expansionskär let. SÅ ÄR VÄRMEPANNAN 1. UPPBYGGD Värmepannan arbetar med så kallad konstanttempera- tur, d.v.s. att det hela tiden skall nnas uppvärmd vätska i värmepannan att cirkuleras runt i systemet när rumster- mostaten kallar på värme. Alltså ingen uppvärmningstid när vämen som mest behövs. I botten på värmepannan sitter ett insugningsrör som leder in luft till förbränningsrummet. Gasolautomatik och brännare sitter på en lätt demonterbar plåt fastskruvad i för brännings rummet på värmepannans nedre del. Ovanför förbränningsrummet har vattenmanteln sin placering, som består av ett inre och ett yttre rör. Mellanrummet på dessa rör utgör själva vattenmagasi- net. Inuti det inre röret sitter amdämparen, som består av en veckad plåt. Den har till uppgift att leda dom varma rökgaserna som kommer från brännaren, ut mot vatten manteln så att vattnet värms upp. Från vatten- mantelns ovandel går ett rör upp till expansionskärlet. I expan sionskärlet sitter en 12 volts pump som cirkulerar den uppvärm da vätskan i systemet. Under expansions- kärlet är manöverenheten placerad med termostat ratt, säkring, strömintag och omkopplare. Längst upp på värmepannan sitter kopplingsplinten för elanslutningen till värmepannan. Bredvid värmepannan fästs en ventila tionstrumma som tar in friskluft utifrån och leder den vidare in till värmepannan men utanför själva förbränningsdelen. Friskluf ten värms upp av pannkroppen och leds via ventilationsgallret i frontplåten ut i rummet.5 SE DK NO Tryck ner termostatratten helt i botten. Håll den i ned-3. tryckt läge i cirka 15 sekunder efter det att indikator- lampan slocknat. (Värmepannan har tänt så fort indi- katorlampan slocknat, men för att tändsäkringen skall förbli öppen, måste termostatratten hållas nedtryckt den erforderliga tiden). Släpp upp termostatratten.4. Vrid den till driftläge och ställ in önskad system-5. temperatur (se kap 2:4). Om indikatorlampan börjar blinka omedelbart efter 6. det att termostatratten släppts upp har värmepannan ej tänt. Tryck ner termostatratten igen och gör om starten enligt ovan, men håll den nere lite längre. Du kan även kontrollera genom fönstret i nedre front-7. plåten att värmepannan brinner. Om värmepannan skulle slockna, vrid termostatratten till stoppläge (se g 3). Vänta 3 minuter och gör därefter om starten. Värmepannan är utrustad med automatisk återtändning vilket innebär att om den av någon anledning skulle slockna, så försöker den att återstarta i cirka 20 sek- under (tills det att tändsäkringen brutit gasoltillförseln). Skulle gasolen ta slut när värmepannan är igång börjar indikatorlampan att blinka, och fortsätter så tills värme- pannan stängts av eller startats upp på nytt. Avstängning av värmepannan2:3 Vrid termostatratten medurs till stoppläge (se g 3). 1. Efter cirka 20 sekunder skall ett “klick” höras från automatiken, vilket innebär att tändsäkringen stängts. Stanna cirkulationspumpen.2. Stäng huvudkranen för gasolen. 3. OBS! Släckt värmepanna får ej tändas på nytt förrän efter 3 minuter. Inställning för bästa värmekomfort2:4 För bästa möjliga trivselvärme och ekonomi är det viktigt att kunna ställa in rätt vatten temperatur i systemet. Vid låga yttertemperaturer behövs en högre vatten- temperatur i värmepannan än vid mer normala temp- eratur förhållanden. Idealinställningen på termostatratten är när cirkulationspumpen går cirka 75% av tiden. Vid uppvärmning av starkt nedkyld värmepanna, bör termo stat ratten ej ställas på maxtempera tur, utan ställ den på mellanläge de första 10 minuterna. De olika siffrorna på termostat ratten motsvarar grad- antalet på vattentemperaturen i värmepannan enligt g

Vid extremt kalla förhållande, kan gasolpanna och elpa- tron samköras. På så sätt får man ut maximal effekt av värmesystemet. Vid användning av värmesystemet på hög höjd för- ändras vätskeblandningens kokpunkt av lufttrycket. En sänkning av systemtemperaturen får då göras i förhål- lande till höjden man benner sig enligt g 5. För att kunna utnyttja den vattenburna värmens princip på bästa möjliga sätt är det viktigt att luft fritt kan pas- sera under sänglådor och bakom ryggdynor. Om vagnen utrustas med t.ex. en heltäckningsmatta så se till att mattan ej täcker för insugningshålen till kon vektorerna. Lika viktigt är att kuddar och ltar ej täpper till luft- cirkulationen bakom ryggdynorna. Inställning av rumstemperatur2:5 Den temperatur som önskas i vagnen ställs in på rums- termostatens vred, som är graderad mellan 5-30

Cirkulationspump2:6 För att cirkulera runt det uppvärmda glykolvattnet i sys- temet, behövs det någon form av pump. I gasol pannans expansionskärl är en 12 volts cirkulationspump monte- rad som standard. Värmepannan kan dessutom vara utrustad med elpatron med 230 volts cirkulation spump. Val av vilken pump som skall användas, samt om den skall köras konstant eller styras av rumstermostaten, görs på värmepannans manöverpanel. Elvärme2:7 Om elpatron är monterad på värmepannan går den endast att använda om du har tillgång till 230 volt~. Elpatronen nns i två versioner. En med cirkulations- pump och en utan. Effekten är på 1000 och 2000 watt. Val av effekt görs på värmepannans manöverpanel. Innanför elpatronens skyddskåpa sitter två termostater. Den ena ser till att elpatronen håller en driftstemperatur på ca 80

C medan den andra är ett över hettnings skydd, som automatiskt bryter strömmen om elpatronen av någon anledning skulle koka. Har över- hettningsskyddet utlöst, återställs det genom att trycka in återställnings- knappen på sidan av elpatronen (se g 6 A). Se till att textilier och annat brännbart material ej kan komma i kontakt med elpatronen. OBS! Alla elektriska ingrepp i elpatronen skall ut- föras av behörig person. EXTERNSTART 3. (gäller endast om elpatron är monterad). Vill du vagnen skall vara uppvärmd när du anländer? Då kan din granne eller campingvärden starta upp värmen utan att behöva gå in i vagnen. Förutsättningen är att värmepannan är utrustad med elpatron och att en batterieliminator (art.nr. 2921 520) är kopplad till värmepannan. Gör så här vid externstart: Sätt batterieliminatorn i ett 230 voltsuttag.1. Sätt 12 voltskontakten i strömintaget på värmepan-2. nans man överpanel (se g 1 J). Välj effekt och cirkulationspump på manöverpanelen.3. Slå ifrån huvudströmbrytaren i vagnen.4. Dra ur 230 voltskabeln ur elstolpen eller ur vagnens 5. elbox. När värmen sedan skall startas, sätts 230 voltskabeln 6. in i elstolpen eller elboxen. Elpatronen och cirku- la tionspumpen går då igång tack vare att batteri- eliminatorn trans formerar ner spänningen till 12 volt.6 SE DK NO VARMVATTENBEREDARE4. Gasolpannan kan utrustas med en rostfri varmvattenbe- redare av förrådstyp. Den har en volym på 7 liter färsk- vatten, som vid maximalt utnyttjande kan ge ca. 12,5 liter 40

C vatten. När varmvattenberedaren skall användas bör gasol- pannan startas ca 20 minuter i förväg, och gå på max panntemperatur för att få ut maximalt med varmvatten. Om elpatron används istället för gas tar uppvärmnings- tiden längre tid. Spola alltid igenom beredaren innan den används, spe- ciellt efter längre stillestånd. OBS! Trots att varmvattenberedaren är frost- skyddad, skall alltid färskvattnet i beredaren tappas ut när det är risk för frost och vagnen inte används. Gör så här vid avtappning: Töm färskvattentanken. Öppna avtappningskranen på vattenledningen (g 6 b), samt luftskruven (g 6 c) på beredaren och töm ut vattnet som står i beredaren. Om av tappningskran saknas, lossa istället slangen från nip- peln på beredaren. Låt det stå såhär tills vagnen skall användas igen. Om vagnen är utrustad med tryckstyrd pump skall den vara tillslagen. Töm färskvattentanken. Öppna vatten- kranarna och låta dom stå så tills endast luft kommer. Stäng av pumpen. Öppna avtappningskranen på vatten- ledningen (g 6 b), samt luftskruven (g 6 c) på bereda- ren. Låt det stå såhär tills vagnen skall användas igen. SKÖTSEL AV VÄRMESYSTEMET5. Kontrollera regelbundet värmesystemets vätskenivå i värmepannans expansionskärl. Nivån skall ligga ca. 1 cm över min-strecket vid kall värmepanna. Systemet skall vara fyllt med en 40%-ig glykolblandning av samma typ som används i bilmotorer (ej diesel). Om värmeanlägg ningen utsätts för lägre temperaturer än - 25 °C skall glykolhalten höjas, dock ej över 50%. Glykolhalten bör kontrolleras innan ny vätska fylls på. Detta för att förhindra för hög koncentration av glykol i vätskeblandningen. Glykolblandningen bör bytas vartannat år, då egenska- perna som t.ex. korrosions skydd försämras. Låt aldrig värmesystemet stå tomt på glykolvätska. Om vätskenivån i expansionskärlet sjunker annat än ren avdunstning, kontrollera alla skarvar, avtappningskran och luftskruvar så de inte läcker. Har glykolvatten läckt ut, skölj med vatten och torka upp. Kontrollera även regelbundet gasolsystemet så att kopplingar och slangar är täta. Ga solslangar bör bytas vartannat år då de torkar ut och spricker, med eventuella läckage som följd. Påfyllning av vätska: Se till att vagnen står vågrätt före påfyllning, så att inga luftckor kan bildas. Kontrollera att luftskruvar och av- tappningskran är stängda. Tag bort den övre frontplåten (se g 7) drag den uppåt, nederkanten utåt och sedan nedåt. Lossa pumpens mutter och lyft upp pumpen. Häll på glykolblandningen sakta i expansionskärlet. OBS! Sprit får ej användas som frostskyddsmedel. Kylarcement får ej blandas i systemet. Luftning av systemet5:1 Vid fyllning av systemet kan luftckor bildas, beroende på hur rörsystemet installerats. Ett bra kännetecken på att det är luft i systemet är när värmen bara går ut någon meter i rören från värmepannan, trots att cirkulations- pumpen är igång. Lufta så här: Värmepannan skall vara igång och cirkulationspum- pen frånslagen. Börja med att öppna luftskruvarna (se i vagnens instruktionsbok var dom är placerade). Låt dom vara öppna tills vatten kommer ut ur pipen. Starta cirkula tionspumpen och låt den gå en stund. Känn efter om rör och radiatorer blir varma runtom i vagnen. Är det svårt att få ut luften ur systemet, kan man förfara på följande sätt: Stanna cirkulationspumpen. Veva ner stödhjulet så långt det går, så att vagnen lutar framåt (se g 8). Låt den stå så i några minuter så att luften hinner vandra uppåt i systemet. Öppna luftskruven på högsta punkten och håll den öppen tills all luft kommit ut. Veva sedan upp stödhjulet till maxläge och förfar på samma sätt i detta läge (se g 9). Ställ vagnen vågrätt och starta cirkula- tionspumpen. När utgående rör och returrör är nästan lika varma är systemet fritt från luft. Vid luftning av husbil eller boggievagn är det lättast att stå på lutande under- lag eller hissa upp med domkraft. Vid nypåfyllt system kan det bildas små luftbubblor i expansionskärlet. Stanna cirkula tionspumpen några sekunder så brukar dom försvinna. Fig 8-9 A. Luftskruv B. Luft VÄRT ATT VETA OM GASOL6. Gasol är en petroleumprodukt som ofciellt kallas “kon- denserad petroleumgas”. Den består främst av gaserna propan och butan. Propan har fördelen att den förgasas ner till -40 °C medan butan fungerar dåligt under 10 °C. Därför används nästan uteslutande propan som gas. I askan nns gasolen både i vätskeform och gasform. När askan fylls så omvandlas gasen till vätskeform av kompressionen. När sedan askventilen öppnas, om- vandlas gasolvätskan till gas igen. När gasolen brinner avges endast koldioxid (CO

) och vatte nånga, precis som i vår egen utandningsluft. För att förbränningen skall bli fullständig fordras god lufttillförsel. Gasol är mycket miljövänlig och sotar inte vid fullständig förbränning. Den kan förvaras i aska i obegränsad tid, utan att kvaliten försämras. Gasolen är helt fri från giftiga ämnen. Däremot kan inandning av koncentrerad gas ge en viss narkosverkan, andningsnöd och kvävningssymptom. Symptomerna för- svinner snabbt om man inandas vanlig luft eller syrgas. Risken med gas är att utläckande gas antänds, med en explosion som följd. Eftersom gasolen är giftfri har sva- velföroreningar tillsatts som ger en tydlig och frän lukt redan då gaskoncentrationen är så låg som en femtedel av den undre explosionsgränsen.7 SE DK NO Gasolbrännaren arbetar som regel med lägre tryck än det i askan. Det vanligaste trycket är lågtryck (max 5 kPa) som man får genom att låta gasolen passera genom en reduce ringsventil. Apparater som arbetar med lågtryck är som regel tystare än apparater som har ett högre arbetstryck. FELSÖKNING7. Här nedan följer ett litet felsökningsschema som kan vara till hjälp vid enkla fel. Tändgnista kommer men värmepannan startar

Slut på gasolen?1. Är huvudkranen fullt öppen?2. Om värmepannan ej varit i drift på länge eller om 3. gasolaskan bytts tar det längre tid att tända den än normalt. Termostatratten måste tryckas helt i botten vid start.4. Om detta ej hjälper, kontakta serviceverkstad.5. Ingen tändgnista Kontrollera att det nns 12 volt till värmepannan.1. Kontrollera att säkringen på värmepannan är hel.2. Kontrollera att indikatorlampan för tändgnista blinkar.3. Tag bort nedre frontplåten. Kontrollera att kablarna 4. till tändtransformatorn (liten svart box alldeles under manöver lådan) och mikrobrytaren (under termo- statratten) sitter ordentligt fast samt så att det ej är korrosion på kabelskorna. Om detta ej hjälper, kontakta serviceverkstad.5. Värmepannan tänder men slocknar när termostat ratten släpps Upprepa tändningen enligt kapitel 2:2 (vänta först 3 1. minuter innan värmepannan tänds igen). Se till att termostatratten trycks helt i botten och håll kvar den i detta läge i ca 20-30 sekunder efter det att indikator- lampan slocknat. Kontrollera att pilotlågan träffar termoelementets 2. spets (till höger om pilotbrännaren). Om detta ej hjälper, kontakta serviceverkstad. 3. Värmepannan kokar Vrid termostatratten till 1:an (lägsta systemtemp.) och 1. kontrollera om huvudlågan slocknar, vilket den skall göra. Kontrollera att känselkroppen sitter fastspänd. Den 2. skall sitta med en fjäderklämma på pannkroppen strax under manöverlådan med ett värmeledande kitt emellan. Om detta ej hjälper, kontakta serviceverkstad. 3. Vibrationer i cirkulationspumpen (12 volt) Lossa muttern som håller cirkulationspumpen.1. Vrid pumpen lite och spänn fast muttern igen.2. Kontrollera att gummikopplingen mellan motor och 3. axel sitter rakt och inte kastar vid gång. Kontrollera att det inte ligger något ivägen för pum-4. pen i botten på expansionskärlet. Om detta ej hjälper, kontakta serviceverkstad. 5. Cirkulationspumpen (12 volt) startar ej Kontrollera att strömbrytaren på rumstermostaten är i 1. läge “ON”. Kontrollera att gradantalet är högre på rumstermosta-2. ten än i vagnen. Kontrollera att omkopplaren på manöverpanelen för 3. cirkulationspump står på 12 volts pump Tag bort den gula hatten upp på cirkulationspumpen 4. och kontrollera att kablarna sitter ordentligt fast, samt att det nns 12 volt. Om detta ej hjälper, kontakta serviceverkstad.5. Missvisande temperatur på rumstermostaten Kontrollera med en rättvisande termometer tempera-1. turen i vagnen. Ta av kåpan på rumstermostaten (tryck in fästtappen 2. på vänster sida och dra kåpan rakt ut) Dra ut ratten och ytta den så många grader uppåt 3. eller nedåt som den slog fel, och tryck dit den igen. Sätt på kåpan och kontrollera att temperaturen stäm-4. mer mot skalan på rumstermostaten. Elpatronen upphört att fungera Kontrollera att det nns ström (230 volt) i 1. vägguttaget. Kontrollera att reläerna som sitter i elpatronen slår till 2. (ett svagt knäppande skall höras). Kontrollera om överhettningsskyddet löst ut. Om 3. så är fallet, tryck in knappen som sitter på sidan av kåpan. Om detta ej hjälper, kontakta serviceverkstad. 4. För lite varmvatten från beredaren Kontrollera att termostatratten på pannan står på 1. max temperatur. GARANTI8. Alde garanti gäller ett år från leverans datum och om- fattar endast material eller fabrikationsfel, förutsatt att denna anvisning har följts. OBS! Endast originaldelar från Alde får användas som reservdel.8
