Produkttyp	Vinkyl
Märke	Vestfrost
Modell	WFG 47
Mått (B × D × H)	600 × 595 × 835 mm
Vikt	Cirka 50 kg
Strömförsörjning	220-240 V ~ 50 Hz, 10-13 A
Klimatklass	SN, N, ST, T (10 °C till 43 °C)
Antal temperaturzoner	2 (övre och nedre fack oberoende)
Temperaturintervall övre	5 °C till 10 °C
Temperaturintervall nedre	10 °C till 18 °C
Invändig belysning	LED, automatisk avstängning efter 10 minuter (inställbar)
Avfrostning	Automatisk
Larm	Hög temperatur (>23 °C) och låg temperatur (<0 °C) med ljudsignal
Dörröppningsriktning	Omvändbar (vänster eller höger)
Kapacitet (flaskor)	Ej specificerad, cirka 47 flaskor (indikativt)
Typ av hyllor	Trä (naturligt)
Köldmedium	Brandfarlig (typ ej specificerad, följ varningarna)
Rengöring	Varmt vatten och milt rengöringsmedel, dammsug på kondensorn
Reservdelar	Kontakta auktoriserad service
Garanti	Enligt villkor, exklusive felaktig användning eller ändringar

Vanliga frågor - WFG 47 VESTFROST

Hur ställer jag in temperaturen på min vinkyl WFG 47?

Använd kontrollknapparna på kontrollpanelen. Det övre facket ställs in mellan 5 och 10 °C, det nedre facket mellan 10 och 18 °C. Varje tryck ökar eller minskar temperaturen med 1 °C. För att visa den faktiska temperaturen, håll upp- eller nedknappen intryckt i 3 sekunder.

Hur vänder jag dörröppningsriktningen?

Koppla bort apparaten och lägg den på rygg. Följ stegen i bruksanvisningen: ta bort de högra gångjärnen, montera täcklocken och sätt sedan de medföljande vänstra gångjärnen. Använd skruvar och täcklock för att avsluta. Se till att dörren är ordentligt justerad.

Vad gör jag om apparaten inte kyler tillräckligt?

Kontrollera först temperaturinställningen. Se till att dörren är ordentligt stängd och att tätningen är tät. Undvik att öppna dörren för ofta. Om problemet kvarstår, kontrollera ventilationen runt apparaten och rengör kondensorn.

Hur rengör jag min vinkyl?

Koppla bort apparaten. Rengör insidan med en blandning av varmt vatten (max 65 °C) och milt rengöringsmedel. Använd en mjuk trasa. Använd aldrig slipande produkter. För kondensorn, använd en dammsugare. Trähyllorna kräver ingen överdriven rengöring.

Är LED-lampan alltid tänd?

Som standard släcks lampan automatiskt efter 10 minuter för att spara energi. För att hålla den tänd, håll LIGHT-knappen intryckt i 5 sekunder tills displayen visar "LP". För att återgå till ekonomiläget, upprepa proceduren tills "LF" visas.

Vad betyder larmen HI och LO?

"HI" visas om temperaturen överstiger 23 °C, med ett ljudlarm efter en timme. "LO" visas om temperaturen sjunker under 0 °C, med ljudlarm. Dessa larm indikerar ett temperaturproblem; kontrollera dörren, lasten och ventilationen.

Hur avfrostar jag vinkylen?

Avfrostning är automatisk: vattnet rinner genom ett rör till en behållare ovanför kompressorn och avdunstar. Ingen manuell åtgärd krävs. Om vatten samlas på botten, kontrollera att avloppsröret inte är blockerat.

Kan jag använda en förlängningssladd?

Nej, det rekommenderas starkt att inte använda förlängningssladdar. Anslut apparaten direkt till ett 220-240 V jordat vägguttag, skyddat av en 10-13 A säkring.

Vad gör jag vid strömavbrott?

De flesta strömavbrott är kortvariga och påverkar inte temperaturen om du öppnar dörren sällan. Om avbrottet är långt, skydda innehållet. Efter återställning, vänta 3–5 minuter innan du startar apparaten igen.

Var hittar jag reservdelar?

Kontakta auktoriserad service för Vestfrost. För beställning, ha modell och produktionsdatum till hands, som finns på typskylten på apparatens baksida.

BRUKSANVISNING WFG 47 VESTFROST

Når systemet när den angitte temperaturen.

Håll ventilationsöppningarna, i apparatens hölje eller i den inbyggda strukturen, fria från hinder.

WARNING:

Använd inte mekaniska enheter eller andra sätt att påskynda avfrostningsprocessen, än de som rekommenderas av tillverkaren.

WARNING:

Skada inte köldmediekretsen.

WARNING:

Använd inte elektrisk utrustning i kylens matförvaringsdel, om den inte är av den typ som rekom-menderas av tillverkaren.

Fara och risk för brand eller explosion när köldmediet är lättantändligt. Enheten får endast repareras av utbildad personal.

WARNING:

När du placerar apparaten, se till att nätsladden inte är det instängd eller skadad.

WARNING:

Placera inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten.

• Förvara alltid nycklarna på en separat plats och utom räckhåll för barn.
• Barn bör övervakas så att de inte leker med enheten.
• Enheten ska inte användas av människor (inklusive barn) med nedsatt fysisk eller mentala förmågor eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angíende användningen av apparaten av en person som ansvarar för deras säkerhet.
• Innan du servar eller rengör apparaten, koppla ur apparaten från elnätet eller koppla bort strömförsörjningen.
• Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.
• Frostbildning på invändig vaporisatorplåt och övre delar är normalt. Enheten ska därför frostas av i samband med allmän rengöring eller underhåll.

• id ändring av enhetens konstruktion upphör samtlig garanti och produktansvaret bortfaller.

• Denna apparat är endast avsedd att användas för förvaring av flaskor eller burkar.

• Denna apparat är avsedd att användas i hushåll och liknande applikationer.
• Förvara inga explosiva ämnen såsom erosolburkar med en brandfarlig drivgas i denna apparat.

CLASS 1 LED PRODUCT

Denna apparat är avsedd att användas i hushåll och liknande applikationer som t.ex

• personalkök i butiker, kontor och andra arbetsmiljöer;
• bondgårdar och av kunder i hotell, motell och andra bostadsmiljöer;
• miljöer av bed and breakfast-typ;
• catering och liknande tillämpningar inom och utanför detaljhandeln.

Innehåll

Varning 2

Före användning....5

Reducerad energiförbrukning vid användningen....5

Tekniska data....5

Lär känna din vinkyl....6

Driftsättning och installation....7

Hjälp och funktion....9

Byt gångjärn på dörr....11

Avfrostning, rengöring och underhåll......12

Fellista 13

Garanti, reservdelar och service....14

Bortskaffning....15

CE -överensstämmelseförklaring...... A

Reducerad energiförbrukning vid användningen

Energiförbrukningen sjunker:

1) Med lägre omgivningstemperatur.
2) Med högre börvärdesinställning på termostaten.
3) Ju färre gånger man öppnar dörren och ju kortare tid den är öppen.

Före användning Tekniska data

Före användning: Kontrollera att skåpet inte är skadat. Transportskador skall anmälas till återförsäljaren.

Placera kylskåpet på en plats där det inte utsätts för direkt solljus.

Fjern emballagen. Innan du använder ditt kylskåp, torka av alla delar med varmt vatten och ett milt rengöringsmedel, och skölj sedan med rent vatten och torka.

När det används för första gången eller efter transport, ställ ditt kylskåp i upprätt läge i min. 1 timmar utan ström. Annars kan du skada kompressorn.

Anordningen uppfyller kraven i alla relevanta EU-direktiv, t.ex. lågspänningsdirektivet 2014/35/EU och EMC-direktivet 2014/30/EU

Kablar och anslutningar till strömförsörjningssystem måste följa alla (nationella och lokala) förordningar

Kylskåpet är avsett för anslutning till växel-ström. Anslutningen ska ske till ett fristående uttag.

Anslut apparaten till 220-240 V / 50 Hz växelström via en korrekt installerad jordat uttag. Uttaget måste skyddas med en 10 -13 A säkring.

För utrustning som används i icke-europeiska länder, kontrollera typskylten på strömförsörjningen har rätt angiven spänning och strömstyrka

Anslutningsvärdena för spänning (V) och frekvens (Hz) finns angivna på typskylten inne i enheten.

Om sladden är skadad, måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara.

Ljuskälla som kan bytas ut av en specialist

Kontrollanordning som kan bytas ut av en specialist

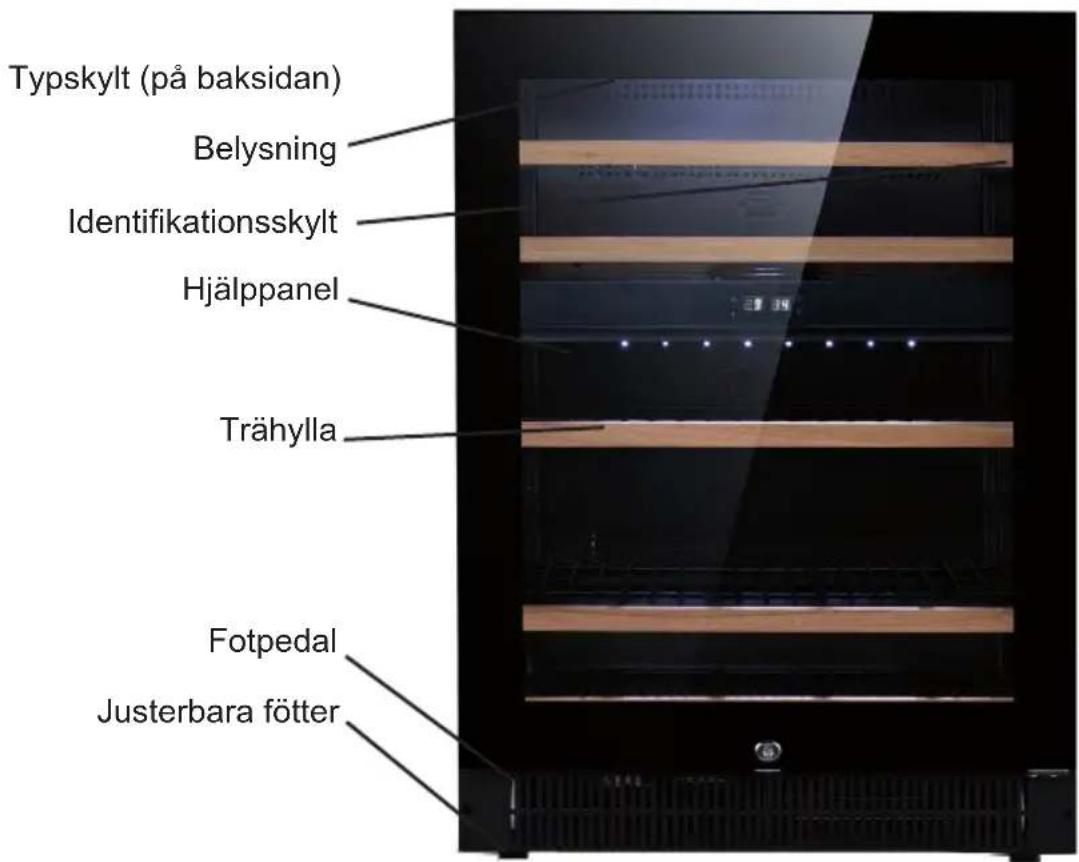

Lär känna din vinkyl

fig.1

Driftsättning och installation

Placering

Av säkerhets- och driftsmässiga skäl får kylen inte placeras utomhus.

Ställ kylen på ett plant underlag i ett torrt och ventilerat rum (max. 75 % relativ luftfuktighet). Ställ inte kylen nära värmekällor som spis eller element, och undvik att den utsätts för direkt solljus eller värme från en annan källa.

Installation

Underlaget som kylen står på ska vara plant. Använd inte en ram eller liknande.

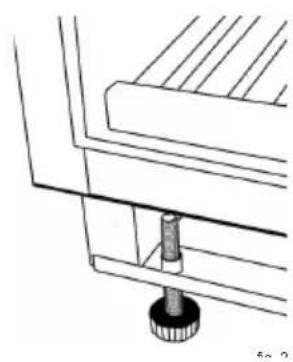

Det är viktigt att kylen står helt rakt. Man kan justera skåpet med hjälp av de justerbara fötterna framtill (se fig. 2). Kontrollera med ett vattenpass att skåpet står rakt.

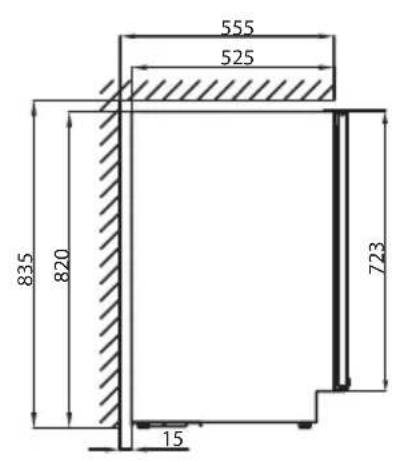

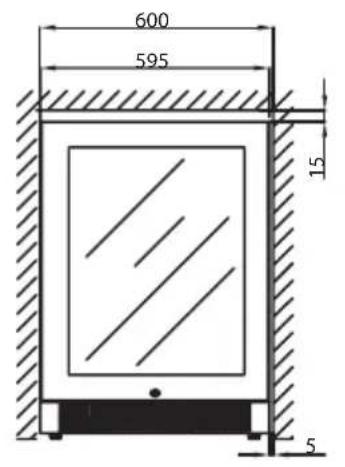

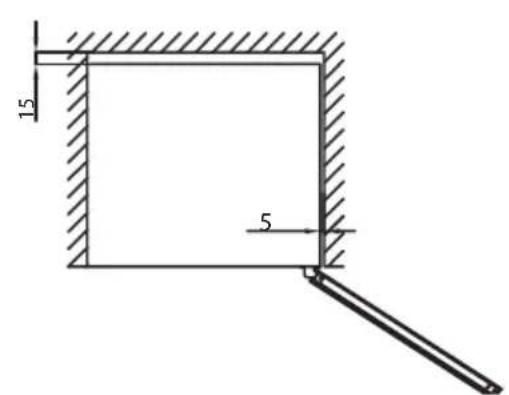

Innbyggning

Skåpet kan byggas in i ett kök eller stå fritt. Om skåpet ska byggas in måste det finnas tillräcklig luftutrymme mellan kökslisten och kylen. Gångjarsidan kräver 5 mm luft. Den medföljande fotpedalen kan monteras med skruvarna som ligger lösa i plastpåsen.

OBS: Fotpedalen ska inte monteras om kylen byggs in bakom en kökslist.

Rumstemperaturen

Klimatklassen står på typskylten (se sida 14).

OBS: Kylen fungerar bäst vid en rumstemperatur mellan 10 och 32 °C

Klimatklass Tillåten temperatur
SN +10 °C till +32 °C	°C
N +16 °C till +32 °C	°C
ST +16 °C till +38 °C	°C
T +16 °C till +43 °C	°C

Innehållet i påsen som ses i figur 3 kan användas för att fästa kylen.

fig. 4

Hjälp och funktion

Sätter på/stänger av innerljustet.

Indikatorlampan tänds för att signalera att kylning pågår.

3s Sätter på/stänger av enheten

(tryck in och håll ned knappen i 3 sekunder)

Den här knappen styr temperaturen

i det övre facket. Varje tryck på knappen sänker temperaturen med 1 °C. Temperaturintervallet ligger mellan 5 °C och 10 °C.

Den här knappen styr temperaturen

i det nedre facket. Varje tryck på knappen sänker temperaturen med 1 °C. Temperaturintervallet ligger mellan 10 °C och 18 °C.

Blinkande Ijus = angiven temperatur

Fast ljus = skåpstemperatur

Ställa in temperaturreglagen

Denna modell är dubbelzon:

Temperaturen i det övre facket är justerbar från 5-10 °C.

Temperaturen i det nedre facket är justerbar från 10-18 °C.

När systemet startas visas den inställda temperaturen. Tryck en gång på knappen eller så ökas eller sänks temperaturen med 1°C. När temperaturinställningen när den övre gränsen 18°C och den nedre gränsen 5°C kan temperaturen inte längre ökas respektive sänkas.

Larm

Om temperaturen är högre än 23 °C visas "HI" på displayen och larmet ljuder efter en timme – orsaken måste kontrolleras. Om temperaturen är lägre än 0 °C visas "LO" på displayen och larmsignalen ljuder samtidigt som felindikatorn tänds.

Strömavbrott

Vid ett strömavbrott kan vinkylaren komma ihåg de tidigare temperaturinställningarna, och när strömmen återkommer återgår kylarens temperatur till samma inställning som innan strömmen försvann.

LED-lampa

För att minska energiförbrukningen släcks LED-ljuset automatiskt efter 10 minuter.

Det är möjlig att hela tiden ha ljuset tänt.

Håll in knappen "LIGHT" i 5 sekunder tills skärmen visar "LP". Efter 4 sekunder återställs

skärmen och ljuset förblir tänt tills det manuellt stängs av.

Om du vill återgå till energisparläget håller du in knappen "LIGHT" i 5 sekunder Skärmen

visar då "LP". Efter 4 sekunder återställs skärmen och ljuset släcks automatiskt efter 10 minuter.

OBS!

Om apparaten kopplas loss från strömmen, om strömmen går eller apparaten stängs av, måste du vänta 3–5 minuter innan du startar om apparaten. Om du försöker starta om den innan denna tid startar den inte.

När du använder vinkylaren för första gången eller startar om vinkylaren efter att den har varit avstängd en längre tid, kan det skilja några grader mellan den temperatur du valt och den som visas på LED-displayen. Detta är normalt och beror på aktiveringstidens längd. När vinkylaren har varit igång i några timmar återgår allt till det normala.

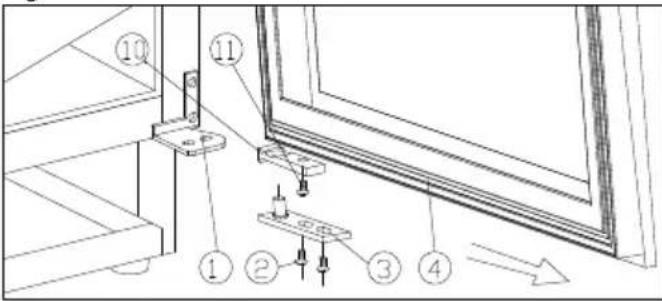

Byt gångjärn på dörr

fig. 6.1

Se till att kylen inte är ansluten till elen och lägg den på rygg. STÖTTA UPP DÖRREN UNDER MONTERINGEN!

1. Nedre gångjärn, höger

2. Övre gångjärn, höger

3. Skyddsproppar

4. Skruvar

5. Gångjärnsskruvar

6. Nedre gångjärn, vänster

7. Gångjärn

8. Dörr

9. Övre gångjärn, vänster

10. Dörrbeslag 11. Skruvar

11. Öppna dörren i 90 graders vinkel. Ta bort de två skruvarna (2) från gångjärnet (3) och montera sedan av dörren (4) och gångjärnet (3) (fig. 6.1).

12. Ta ut skruvarna (11) från dörrbeslaget (10) och montera fast beslaget på motsatt sida av dörren. Vrid gångjärnet (3) 180 grader och montera på motsatt sida av dörren (fig. 6.1).

13. Montera av det övre gångjärnet (5) och ta bort det (fig. 6.2).

14. Ta bort skyddspropparna (8) och montera fast reservgångjärnet (7) på motsatt sida av kylen med tre skruvar. (fig. 6.4).

15. Montera det vänstra reservgångjärnet (9). (fig. 6.5).

16. Sätt fast dörren och de tre skyddspropparna (8) (fig. 6.4).

Avfrostning, rengöring och underhåll

Automatisk avfrostning

Avfrostning av enheten sker automatiskt. Tövattnet rinner genom ett rör ned till tövattenskålen som sitter ovanför kompressorn. Vattnet förångas tack vare värmen från kompressorn.

Rengöring

Slå ifrån strömmen med hjälp av till/från knappen när enheten ska rengöras invändigt.

Enheten rengörs bäst med en ljummen tvållösning (max. 65 °C). Använd inte rengöringsmedel som repar. Använd en mjuk duk. Skölj efter med rent vatten och torka ordentligt. Undvik att få in vatten i manöverpanelen.

Tövattensrännan, där kondensvattnet från kondensorn rinner ned i, sitter på bakre väggen inne i enheten. Säkerställ att den är ren. Använd ett desinfektionsmedel som t.ex. klorin utspäddet med vatten, som ska droppas i tövattenavloppet ett par gånger om året. Rensa med piprensare eller dylikt. Använd aldrig skarpa eller spetsiga föremål.

Tätningslisten runt dörren kräver regelbunden rengöring för att undvika missfärgning och för att säkerställa lång hållbarhet. Använd rent vatten. Efter rengöring av dörrens tätningslist bör du kontrollera att den fortfarande sluter tätt.

På kompressorn och i kompressorrummet avlägsnas dammet enklast med dammsugare. Genom att demontera fotpanelen möjliggör man för rengöring under enheten

Byta ljus

Produkten använder lysdioder som ska hålla hela produktens livstid. Skulle du trots allt behöva byta lamporna ska du tillkalla service.

Ta ut hyllorna

Hyllan skjuts helt ner i botten och kan tippas uppåt. Den kan sedan dras ut.

Fellista

Fel Möjlig orsak Lösning
Skåpet fungerar inte.	Skåpet är avstängt.Strömavbrott. Säkringen har gått.Kylen är inte korrekt inkopplad.	Tryck på på/av-knappen.Kontrollera att strömmen är ansluten. Säkringen ska vara påslagen.
Det samlas vatten i botten av kylen.	Avloppsröret är igentäppt. Rensa avloppsröret och av-loppshålet på bakväggen.
Vibrationer och oljud.	Skåpet står snett.Skåpet lutar mot andra element.Behållare eller flaskor rör vid varandra i skåpet.	Ställ in kylen med ett vattenpass.Flytta kylen bort från andra ele-ment eller anordningar som står i direkt anslutning till kylen.Kontrollera avståndet mellan flaskor och/eller behållare.
Kompressorn kör konstant.	Hög rumstemperatur. Kontrollera att ventilationen är bra.
Vinkylaren är inte tillräckligt kall.	Kontrollera temperaturinställningen.Dörren öppnas för ofta.Dörren är inte helt stängd.Dörrens packning tätar inte ordentligt.	Ställ in den önskade temperatu-ren.Håll dörren stängd en längre tid.Stäng dörren.Justera dörren.

Garanti, reservdelar och service

Garantireklamation

Fel eller skada orsakad direkt eller indirekt av felaktig hantering, missbruk, otillräckligt underhåll, felaktig montering, installation eller anslutning till strömuttag. Eld, olycka, blixtnedslag, strömsvängningar eller annan elektrisk felaktighet inklusive defekta säkringar eller felaktigheter i elnätsinstallationen. Reparationer utförda av verkstad som inte är auktoriserad och andra fel eller skador som tillverkaren kan påvisa är orsakade av andra orsaker än tillverkningsfel eller materialbrist täcks inte av denna garanti.

Observera att konstruktions- eller komponentförändringar eliminerar garanti och produktens tillförlitlighet samt att produkten kan ej längre anses laglig i användandet. Godkännandet på typskylt är då inte heller giltigt.

Transportskador upptäckta av köpare ska i första hand avgöras mellan köpare och leverantör, dvs. leverantören måste säkerställa att klagomål löses till köparens tillfredsställande.

Innan teknisk assistans söks bör man kontrollera om man kan lösa problemet själv (se åtgård av fel). Om servicehjälp inte täcks av garantin, t.ex. om produkten inte fungerar pga. t.ex. trasig säkring eller felaktig hante-ring kommer kostnaden för serviceassistan-sen att debiteras ägaren.

Reservdelar

Vid beställning av reservdelar ska modell, serie- och produktnummer anges för produkten. Denna information kan sökas på typskylten baktill på aggregatet. Typskylten uppger blandad teknisk information inklusive modell och serienummer.

fig. 7

Bortskaffning

Information för användare om hopsam- ling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produk ter, förpacningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2012/19/EU och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen.

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

Information om avfallshantering i länder utanför den Europeiska unionen

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

Notering till batterisymbolen:

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

VAROITUSVAROITUSVAROITUS

VAROITUS:

SE Rätt till ändringar förbehålls.
