Produkttype	Vinkælder
Mærke	Vestfrost
Model	WFG 47
Mål (B × D × H)	600 × 595 × 835 mm
Vægt	Cirka 50 kg
Strømforsyning	220-240 V ~ 50 Hz, 10-13 A
Klimaklasse	SN, N, ST, T (10 °C til 43 °C)
Antal temperaturzoner	2 (uafhængigt øvre og nedre rum)
Øvre temperaturområde	5 °C til 10 °C
Nedre temperaturområde	10 °C til 18 °C
Indvendig belysning	LED, automatisk slukning efter 10 minutter (kan indstilles)
Afrimning	Automatisk
Alarmer	Høj temperatur (>23 °C) og lav temperatur (<0 °C) med lydsignal
Døråbningsretning	Vendbar (venstre eller højre)
Kapacitet (flasker)	Ikke specificeret, cirka 47 flasker (vejledende)
Hyldetype	Træ (naturligt)
Kølemiddel	Brandfarligt (type ikke specificeret, følg advarsler)
Rengøring	Varmt vand og mildt rengøringsmiddel, støvsugning af kondensatoren
Reservedele	Kontakt autoriseret servicecenter
Garanti	I henhold til betingelser, undtagen forkert brug eller ændringer

Ofte stillede spørgsmål - WFG 47 VESTFROST

Hvordan indstiller jeg temperaturen på min WFG 47 vinkælder?

Brug kontrolknapperne på betjeningspanelet. Det øvre rum indstilles mellem 5 og 10 °C, det nedre rum mellem 10 og 18 °C. Hvert tryk øger eller sænker temperaturen med 1 °C. For at vise den faktiske temperatur skal du holde op- eller ned-knappen nede i 3 sekunder.

Hvordan vender jeg døråbningsretningen?

Tag stikket ud af apparatet og læg det på ryggen. Følg trinnene i vejledningen: Fjern de højre hængsler, installer dækslerne, og montér derefter de medfølgende venstre hængsler. Brug skruer og dæksler til sidst. Sørg for, at døren er justeret korrekt.

Hvad gør jeg, hvis apparatet ikke køler nok?

Kontroller først temperaturindstillingen. Sørg for, at døren er ordentligt lukket, og at tætningslisten er tæt. Undgå at åbne døren for ofte. Hvis problemet fortsætter, kontroller ventilationen omkring apparatet og rengør kondensatoren.

Hvordan rengør jeg min vinkælder?

Tag stikket ud. Rengør indvendigt med en blanding af varmt vand (max 65 °C) og mildt rengøringsmiddel. Brug en blød klud. Brug aldrig slibende midler. Til kondensatoren skal du bruge en støvsuger. Træhylderne kræver ikke overdreven rengøring.

Forbliver LED-lyset tændt permanent?

Som standard slukker lyset automatisk efter 10 minutter for at spare energi. For at holde det tændt skal du holde LIGHT-knappen nede i 5 sekunder, indtil displayet viser "LP". For at vende tilbage til økonomitilstand gentages proceduren, indtil "LF" vises.

Hvad betyder alarmerne HI og LO?

"HI" vises, hvis temperaturen overstiger 23 °C, med en lydalarm efter en time. "LO" vises, hvis temperaturen falder under 0 °C, med lydalarm. Disse alarmer indikerer et temperaturproblem; kontroller døren, belastningen og ventilationen.

Hvordan afrimer jeg vinkælderen?

Afrimningen er automatisk: Vandet løber gennem et rør til en bakke over kompressoren og fordamper. Ingen manuel indgriben er nødvendig. Hvis der samler sig vand i bunden, kontroller, at afløbsrøret ikke er tilstoppet.

Kan jeg bruge en forlængerledning?

Nej, det frarådes strengt at bruge forlængerledninger. Tilslut apparatet direkte til en stikkontakt på 220-240 V med jordforbindelse, beskyttet af en 10-13 A sikring.

Hvad gør jeg ved strømafbrydelse?

De fleste strømafbrydelser er kortvarige og påvirker ikke temperaturen, hvis du åbner døren sjældent. Hvis afbrydelsen er lang, beskyt indholdet. Efter genoprettelse skal du vente 3 til 5 minutter, før du tænder apparatet igen.

Hvor finder jeg reservedele?

Kontakt Vestfrosts autoriserede servicecenter. Ved bestilling skal du have model- og produktionsdatoen klar, som findes på typeskiltet på apparatets bagside.

BRUGSANVISNING WFG 47 VESTFROST

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være util-dækkede.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, udover dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddel- systemet.

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type som er anbefalet af fabrikanten.

Fare og risiko for brand eller eksplosion, da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i positionering, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.
• Dette apparat er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre de har fået opsyn eller instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

- Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.

- Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare.

- Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse.

- Vær opmærksom på at ændringer i apparatets konstruktion vil medføre, at al garanti og produktansvar bortfalder.

• Apparatet er udelukkende beregnet til opbevaring af af flasker eller dåser.
• Dette apparat er beregnet til at blive brugt i husholdninger og lignende applikationer.
• Opbevar ikke eksplosive stoffer såsom spraydåser med en brændbar drivgas i dette apparat.

Dette apparat er beregnet til at blive brugt i husholdninger og lignende applikationer som f.eks

• køkken personale i butikker, kontorer og andre arbejdsmiljøer;
• gårde og af kunder i hoteller, moteller og andre boligtyper;
• bed and breakfast;
• catering og lignende detail- og ikke-detailapplikationer.

Indhold

Advarsel....2

Energispare forslag ....4

Inden ibrugstagning....5

Tekniske data....5

Lær vinskabet at kende 6

Betjening og funktion....9

Omhængsling af dør......11

Fejlfindningsliste....13

Reklamation, reservedele og service .....14

Bortskaffelse....15

CE Overensstemmelseserklæring...... A

Energispare forslag

Energiforbruget reduceres ..

1) .. jo lavere den omgivende temperatur er.
2) .. jo varmere termostat indstillingen er.
3) .. jo færre antal gange, døren bliver åbnet og jo kortede tid, døren står åben

Inden ibrugstagning Tekniske data

Inden du anvender dit nye apparat bør du læse brugsanvisningen grundigt. Brugsanvisningen indeholder vigtige informationer vedrørende sikkerhed, intallation, drift og vedligeholdelse. Gem brugsanvisningen. Du kan få brug for den på et senere tidspunkt.

Kontroller at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunken vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport eller det er blevet opbevaret i kolde omgivelser (koldere end +5 °C) skal apparatet stå op i minimum en time inden ibrugtagning.

Ledninger og forbindelser til strømforsyningssystemer skal været i overensstemmelse med gældende lokale og nationale standarder og love.

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU - Elektromagnetisk kompatibilitet direktiv 2014/30/EU

Stikket skal være frit tilgængelig.

Tilslut kun apparatet til 220/240 V / 50Hz vekselstrøm via en korrekt installeret stikkontakt med jordforbindelse.

Hvis apparatet skal betjenes i et ikke-europæisk land, tjek på typeskiltet, om anført spænding og strøm svarer til værdierne i din netspænding.

Oplysninger om spænding og effekt / strøm er angivet på typeskiltet.

Netledningen må kun udskiftes af en autoriseret.

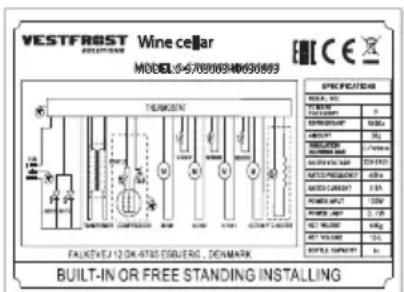

Typeskiltet indeholder forskellige tekniske oplysninger, samt type og serienummer.

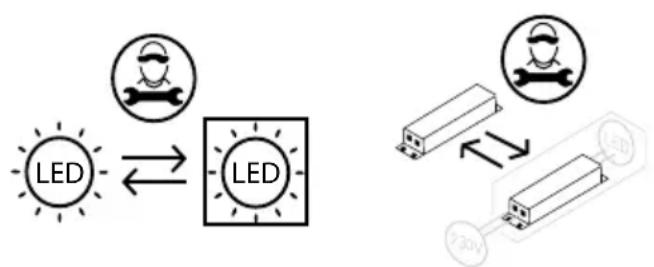

Lyskilden udskiftes afenprofessionel

Kontroludstyr udskiftes af en professionel


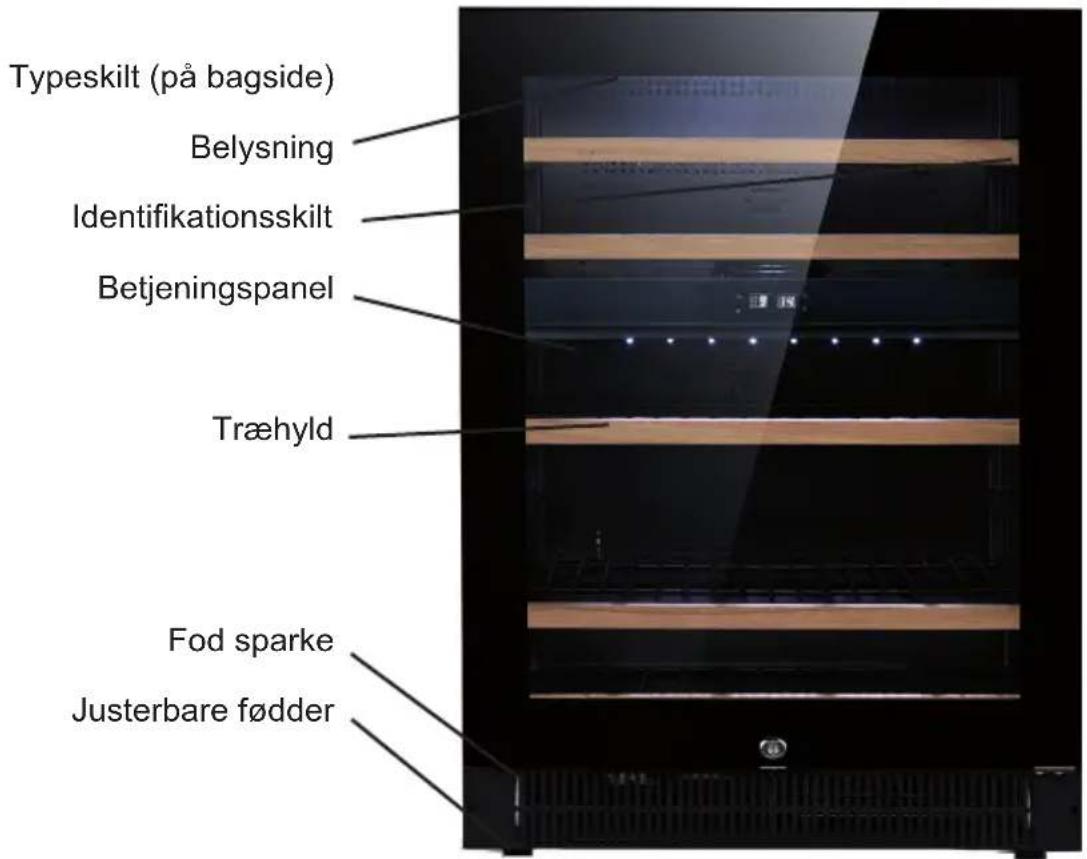

Lær vinskabet at kende

fig.1

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres uden- dørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Installation

Underlaget hvorpå skabet opstilles skal være plant. Brug ikke en ramme eller lignende.

Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de justerbare födder i fronten op eller ned (se figur 2). Kontroller med et vaterpas, at skabet står lige.

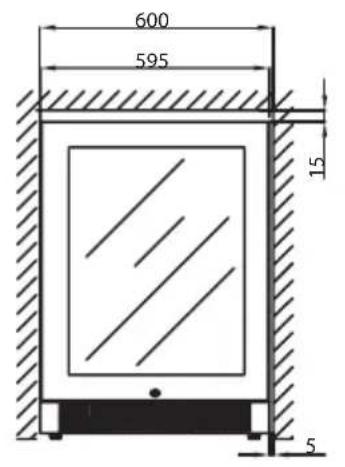

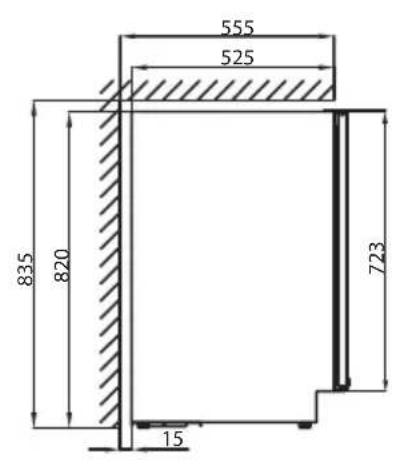

Indbygning

Skabene kan bygges ind i et køkkenelement eller stå frit (figur 5). Ved indbygning af skabet skal det sikres, at der er tilstrækkelig luftgennemgang i køkkensoklen foran apparatet.

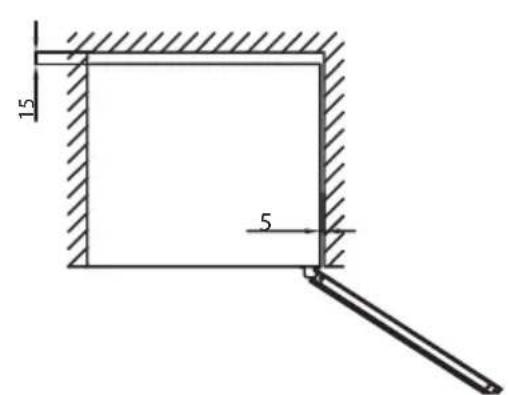

Hængselside kræver 5 mm luft.

Det medfølgende fodspark kan monteres med de to medfølgende skruer som ligger løse i plastposen.

OBS: Fodsparket skal ikke monteres, hvis apparatet indbygges bag en køkkensokkel.

Rumtemperaturen

Klimaklassen står på typeskiltet.

Bemærk: Skabet fungerer bedst ved rumtemperaturer mellem 10 ° og 32 ° C

Klimaklasse Tilladte temperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +16 °C til +38 °C

T +16 °C til +43 °C

Hvis det ønskes kan indholdet i posen som ses på fig 3, bruges til at fastgøre skabet op mod en bordplade.

fig. 4

Betjening og funktion

○ Indikatorlampen indikerer at enheden er i drift.

3s Kontrol af apparat - tænd / sluk (tryk og hold knappen inde i ca 3 sekunder)

Trykkes én gang på "UP" knappen, vil temperaturen hæves 1°C.

Trykkes én gang på "DOWN" knappen, vil temperaturen sænkes 1°C.

Når systemet indtaster den indstillede temperatur. Tryk én gang på eller knappen, temperaturindstillingen stiger eller sænkes 1°C, Når temperaturindstillingen när den øverste grænse 18°C og den ne- derste grænse 5°C, temperaturen kan ikke længe øges eller sænkes.

Alarmer

Er temperaturen højere end 23°C, vises "HI" i displayet, alarmen vil lyde efter en time og årsagen skal kontrolleres. Hvis temperaturen er lavere end 0°C, vises "LO" i displayet, og buzzer alarmen og indikatoren får en funktionfejl på samme tid.

Strømafbrydelse

De fleste strømafbrydelser rettes inden for få timer og bør ikke påvirke temperaturen på dit apparat, hvis du minimerer antallet af gange, døren åbnes. Hvis strømmen vil være slukket i en længere periode, skal du tage de rigtige skridt for at beskytte dit indhold.

LED Lys

For at reducere energiforbruget slukkes LED-lyset automatisk, när døren lukkes.

Det er muligt at have LED-lyset tændt konstant. Hold "LIGHT" knappen nede i 5 sekunder, displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset forbliver tændt indtil den igen slukkes manuelt.

Hvis du ønsker at vende tilbage til sparefunktionen, skal du holde "LIGHT" knappen nede i 5 sekunder. Displayet viser herefter "LP". Efter 4 sekunder vil displayet vende tilbage til normal, og lyset slukker automatisk efter 10 minutter.

BEMÆRK: Hvis enheden er frakoblet strømmen, eller slukket, skal du vente 3 til 5 minutter, før enheden genstartes. Hvis du forsøger at genstarte inden denne tidsforsinkelse, starter vinkøleren ikke.

Når du bruger vinkøleren for første gang eller genstarter vinkøleren efter at have været slukket i lang tid, kan der være et par graders varians mellem den valgte temperatur og den, der er angivet i LED-aflæsningen. Dette er normalt, og det skyldes længden på aktiveringstiden. Når vinkøleren kører i et par timer, vil alt være tilbage til det normale

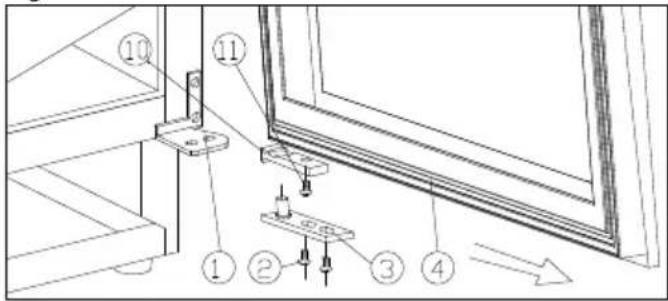

Omhængsling af dør

fig. 6.1

Tjek at skabet ikke er tilsluttet nettet og læg det ned på ryggen. ST∅T D∅REN UNDER MONTERINGEN!

1. Nederste hængsel (jhøjre)

2. Tophængsel (højre)

3. Afdækningspropper

4. Skruer

5. Skruer 3. Dørhængsel

6. Hængselskruer

7. Nederste hængsel (venstre)

8. Dør

9. Tophængsel (venstre)

10. Dørbeslag

11. Åben døren med en vinkel på 90 gr. Fjern de to skruer (2) fra dør hængslet (3) og afmonter døren (4), Afmonter dørhængslet (3) fra døren. (fig. 6.1).

12. Afmonterer skruerne (11) fra dørhængslet (10) og montrer hængslet igen i modsatte side af døren. Drej dørhængslet (3) 180 gr. og monter den i den modsatte side af døren (fig. 6.1)

13. Afmonter tophængslet (5) og fjern det. (fig. 6.2)

14. Afmonter afdækningerne (8) og monter reservedels hængslet (7) i modsatte side af kabinettet med de tre skruer. (fig. 6.4)

15. Monter det venstre reservedelshængsel (9).(fig.6.5)

16. Monter døren igen og de tre afdæknings propper(8) fig.6.4.

17. Indsæt plastikpropperne for at dække hullerne (8).

Automatisk afrimning af vin- skabet

Afrimning af vinskabet sker automatisk. Smeltevandet løber gennem et rør ned til tøvandsskålen der sidder ved kompressoren. Vandet fordamper på grund af varmen fra kompressoren.

Rengøring

Før rengøring påbegyndes skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65 °C). Anvend ikke rengøringsmidler der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Brug aldrig skarpe eller spidse genstande. Undgå unødig vask af træhylderne, da disse er af ubehandlet naturmateriale, og derfor kan misfarves af rengøringsmidler.

Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere om den fortsat slutter tæt.

På kondensatoren under kabinettet, på kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Udskiftning af lys

Der anvendes lysdioder som er dimensioneret til at holde hele produktets levetid. Skulle det alligevel blive nødvendigt at skifte lyskilden, så tilkald service.

Udtagning af hylder

Hylden skubbes helt i bund, og vippes skråt. Hylden kan nu trækkes ud.

Fejlfindningsliste

Fejl Mulig årsag Afhjælpning
Skabet virker ikke Skabet er slukket.Strømsvigt; sikringen er slået fra;netstikket er ikke sat rigtigt i.		Tryk på tænd/sluk knappen.Kontrollér om strømmen er tilsluttet. Sikringen skal være slået til.
Der løber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet.	Rens tøvandsrenden og afløbs-hullet i bagvæggen.
Vibrationer eller generende støj.	Skabet står skævt.Skabet hviler op mod andre køk-kenelementer.Beholdere eller flasker berører hinanden i skabet.	Indstil skabet med et vaterpas.Ryk skabet væk fra køkkenele-menterne eller apparater, som står umiddelbart op ad skabet.Sørg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for god ventilation.
Apparatet er ikke koldt nok.	Tjek temperatur indstillingen.Døren åbnes ofte.Døren er ikke korekt lukket.Tætningslisten slutter ikke tæt.	Indstil ønsket temperatur.Hold døren lukket i længere periode.Luk døren.Juster døren.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færørne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynnedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktansvar og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage omsorg for, at forbrugeren stilles tilfreds. Inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se fejlfindingslisten)

Såfremt dit krav om afhjælpning er ube- rettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkost- ninger, der er forbundet med at have tilkaldt serviceassistance.

Reservedele

Angiv venligst model og prod. nummer, när du bestiller reservedele. Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, samt type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

fig. 7

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elktronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, depone-ringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Advarsel

ADVARSEL:

Kjølemiddelsystemet må ikke skades.

ADVARSEL:

Ikke bruk elektrisk utstyr inne i kjølerommet med mindre de er av en type som er anbefalt av produsenten.

Stikkontakten skal være sikret med en 10 – 13A sikring

Hvis det ønskes kan indholdet i posen som ses på fig 3, bruges til at fastgøre skabet op mod en bordplade.

fig. 4

Denne modellen har to soner:

DK Ret til ændringer forbeholdes
