Produkttyp	Sandfilterpump för demonterbar pool
Märke	Bestway
Modell	Flowclear 58486
Filterdiameter	385 mm
Filterarea	0.11 m²
Maximalt arbetstryck	1.59 Bar (23 PSI)
Normalt arbetstryck	Mindre än 0.55 Bar (8 PSI)
Maximal vattentemperatur	35 °C
Sandkapacitet	Cirka 36 kg
Rekommenderad sandtyp	Kiselsand #20, 0.45-0.85 mm
Elanslutning	230 V / 50 Hz med jordfelsbrytare 30 mA
Programmerbar timer	Cykler från 4 till 24 timmar
Funktioner	Filtrering, backspolning, sköljning, tömning, cirkulation
Ungefärlig vikt (med sand)	54 kg
Behållarmaterial	UV-beständig plast
Användning	Monteringsbar pool (ovanmarkspool)
Säkerhet	Jordfelsbrytare, jordning, ej nedgrävd sladd
Underhåll	Rengöring av sil, backspolning varje månad, kontroll av manometer
Reservdelar finns	Ja, referenser listas i manualen
Reparerbarhet	Tillverkarens service eller behörig elektriker

Vanliga frågor - Flowclear 58486 BESTWAY

Hur startar jag pumpen Flowclear 58486 för första gången?

Innan första start, utför en backspolning i 3 till 5 minuter, sedan en sköljning i en minut. Kontrollera att reglerventilen inte står i läge 'Stängd'. Anslut pumpen, ställ in önskad timer och sätt strömbrytaren på 'ON'.

Varför finns det sand i poolen?

Det kan bero på för fint sand, för hög sandnivå eller en skadad skimmer. Kontrollera att du använder kiselsand #20 (0,45-0,85 mm). Om problemet kvarstår kan en invändig del (skimmer) vara trasig.

Hur rengör jag sandfiltret?

När manometern visar 0,62 Bar (9 PSI) eller mer, eller om vattenflödet är svagt, utför en backspolning: stäng av pumpen, ställ ventilen på 'Backspolning', starta pumpen igen i 3 till 5 minuter, gör sedan en sköljning i en minut.

Vad är filtrets normala arbetstryck?

Rekommenderat arbetstryck är mindre än 0,55 Bar (8 PSI). Om det överstiger 0,62 Bar (9 PSI) är det dags att rengöra sandbädden med en backspolning.

Vattnet cirkulerar inte. Vad gör jag?

Kontrollera att: propparna har tagits bort, luften har avlägsnats (manövrera ventilen till läge 'Backspolning' tills vatten kommer ut ur utlopp D), ventilen inte står på 'Stängd', silen inte är blockerad och filtret inte är skadat.

Hur vinterförvarar jag pumpen?

I kalla regioner, töm poolen helt, ta bort sanden från behållaren, torka alla komponenter och förvara pumpen på en torr och frostfri plats. Frost kan skada filtret och ogiltigförklara garantin.

Hur mycket sand ska jag använda?

Cirka 36 kg kiselsand #20 (0,45-0,85 mm). Om du använder Flowclear™ polysfärer, ersätt 1 kg sand med 28 g polysfärer.

Reglerventilen läcker genom utlopp D. Varför?

Ventilen kan vara inställd mellan två funktioner, eller tätningen är skadad. Kontrollera att handtaget är ordentligt i ett läge. Om läckaget kvarstår, byt ut tätningen.

Kan jag använda en förlängningssladd?

Nej, det är förbjudet att använda förlängningssladdar. Pumpen måste anslutas direkt till ett jordat vägguttag, skyddat av en jordfelsbrytare på 30 mA.

Kan jag låta pumpen gå kontinuerligt?

Ja, ställ timern på läge 24 timmar (24) för kontinuerlig drift utan viloperiod. Men en cykel på 8 timmar per dag är oftast tillräckligt för att hålla vattnet klart.

BRUKSANVISNING Flowclear 58486 BESTWAY

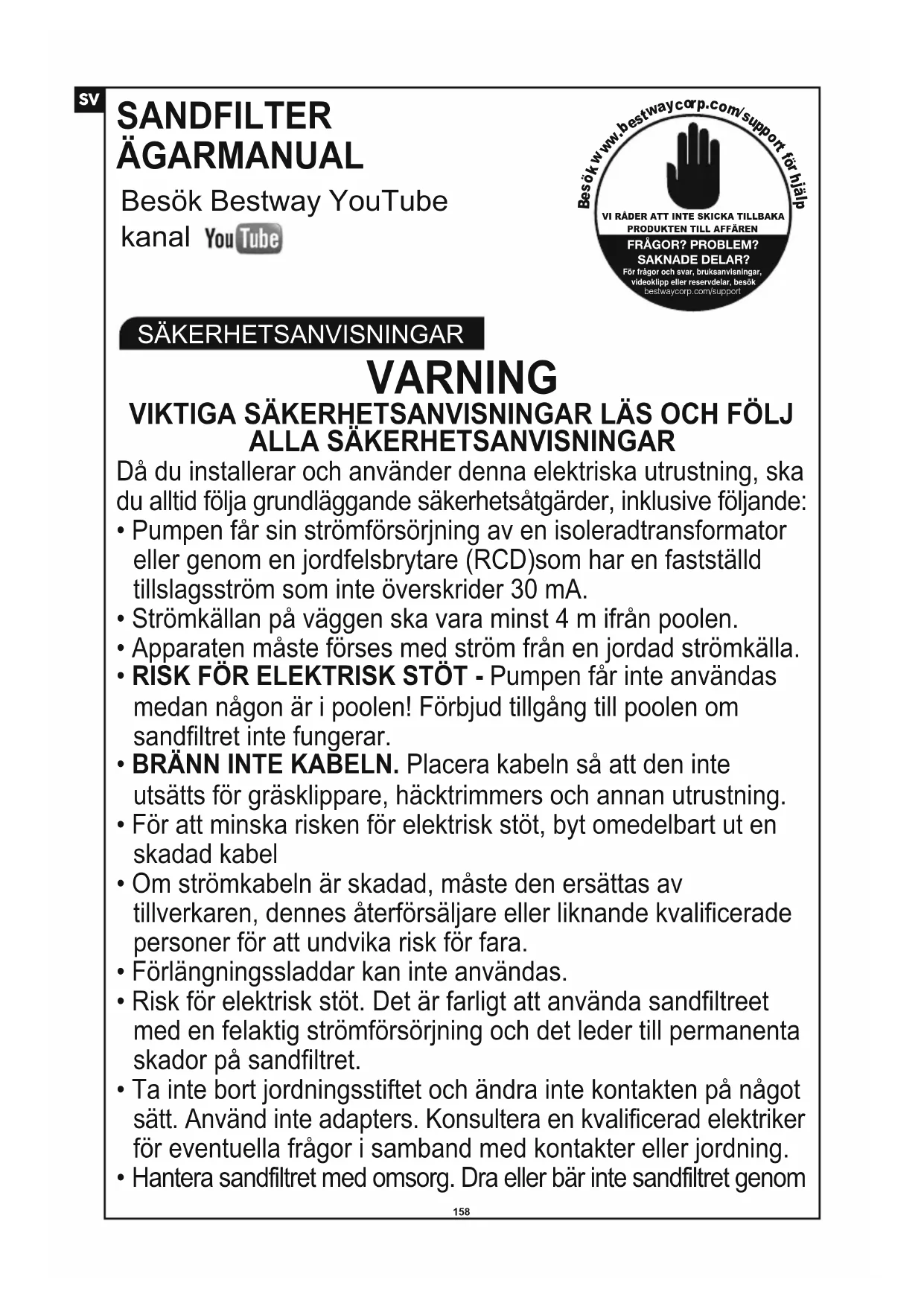

Dà du installerar och använderenna elektriska utrustning, ská du alltid följa grundläggande sakerhetsåtgärder, inklusive följande:

• Pumpen fär sin strömförsörjning av en isoleradtransformator erler genom en jordfelsbrytare (RCD)som har en fastställd tillslagsström som inte överskrider 30mA .
• Strömköllan på vöggen skara varast 4 m ifràn poolen.
  Apparaten maste fores med strom fran en jordad stromkalla.
• RISK FÖR ELEKTRISK STÖT - Pumpen fär inte användas medan pågon ar i poolen! Förbjud tillgang till poolen om sandfiltret inte fungerar.
• BRÄNN INTE KABELN. Placera kabeln sä att den inteutsats for gräsklippare, hacktrimmers och annan utrustning.
• För att minska risiken für elektrisk stöt, byt omedelbart ut en skadad kabel
• Om strömkabeln är skadad,@maste den ersättas av tillverkaren,dennes Återförsäljareller liknande kvalificerade personerforatt undvika riskforfara.
  Förlängningssladdar kan inte användas.
• Risk für elektrisk stöt. Det ar farligt att använda sandfiltreet med en felaktig strömförsörjning och det leder till permanenta skador på sandfiltret.
• Ta inte bort jordningsstiftet och äandra inte kontakten på nagot sätt. Använd inte adapters. Konsultera en kvalificerad elektriker För eventuella frågor i samband med kontakter eller jordning.
• Hantera sandfiltret med omsorg. Dra eller bär inte sandfiltret genom

att hälla i strömkabeln. Dra aldrig ut en kontakt ur uttaget genom att rycka i kabeln. Skydda kabeln mot avskavningar. Utsätt aldrig sandpumpen För vassa foremål, olja, rörliga delar eller varme.

• Koppla alltid bortenna product frän eluttaget innan du avlågsnar, rengör, utfor service ellreglerar apparaten.
• Koppla inte i eller ur apparaten med vata hander.
• Koppla alltid ur apparaten:

På regniga dagar
- Innan rengöring eller annat underhäll
- Om den lämnas obevakad under semestrar

• När apparaten ej används under en langre tid, sāsom under vintern, ska poolsetet demonteras och forvaras inomhus.
  FÖRSIKTIGT: Läs instruktionerna innan apparaten tas iBruk och fore varje installation/montering.
• Saker Förvaring av instruktionerna. För Återuppbyggnad av poolsetet, ∀nlogen kontrollera instruktionerna varje gang.
• Om du saknar instruktionerna, ∀nlogen kontakta Bestway aller leta upp den på hemsidan: www.bestwaycorp.com
• Elektriska anlaggnaringar maste folja nationella anslutningsforeskrifter. Rådfråga en behörig elektriker om du har frågor.

FORSIKTIGT: Detta sandfilter ska endast användas für pooler som kan Förvaras. Använd den inte für permanent installerade poolar. En pool som kan Förvaras ar konstruerad sä att den kan demonteras lätt För ∀varing och sedan Återmonteras für användning. En permanent installerad pool ar konstruerad på ell er i marken eller i en byggnad där den inte lätt kan demonteras För ∀varing.

• Denna apparat kan användas av barn från 8 Års älder och personer med nedsatt fysisk, sensorisk eller mental kapacitet eller brist på erfarenhet och kunskap om de är under uppsyn eller har instruerats gällande apparetens sacra användande och Förstår farorna I samband med användandet. Barn bör inte leka med apparaten. Rengöring och unterhäll skall inte göras av barnutan tillsyn. (För EU)
• Denna apparatär ej avsedd att användas av personer (däribland barn), med begränsad fysisk, mental aller sensoriskt förmåga, eller bristande erfarenhet och kunskap,

om inte davon har under uppsyn och instruktion om apparatens användning av en person som är ansvarig för dennes sakerhet. Barn bör hällas under uppsyn sä de ej leker med apparaten. (För länder utanfor EU)

• Rengöring och underhäll måste utföras av en vuxen, 18 År eller ädre, som År bekant med farorna med elektriska stötar.

OBS:

• Placera sandfiltret på att statigt och jämnt underlag. Se till att sandfiltret är minst 2 meter från poolen. Håll avständet söå langt det är möjligt.
• Var noga med poolens och sandfiltrets placering sa att en lamplig ventilation, tömning och atkomst for rengöring finns tillganglig. Placera aldrig sandfiltret på en plats)där den kan samla vatten eller på en stig)där mxnga manniskor gär.
• Kontakten ska vara tillganglig after poolens installation. Sandfiltrets kontakt ska vara på att avstand av minst 3,5m från poolen.
  Vaderforhällanden kan påverka sandfiltrets prestanda och livslängd; vidta lampliga atgärder for att skydda sandfiltret mot onödig slitage som kan uppsta under perioder av kyla eller varmt vader aller vid langvarig kontakt med solen.
• Undersök och kontrollera att alla sandfiltrets beständsdelar finns narvarande före användning. Informera Bestway på kundserviceadressen som anges iBruksanvisningen om eventuella fabrikationsfel eller delar som saknades vid inköpstillfallet.
• Det är viktigt att alla slitna delar byts ut sö snart som möjlicht. Använd endast delar som tillverkaren har godkönt.
• Låt inte barn eller vuxna luta sig eller sitta på apparaten.
• Tillsatt inte kemikalier i sandfiltret.
• Om kemiskaprodukter används für att rena poolens vatten, rekommender vi att följa den minimala filtreringstiden für att skydda badarnas hälsa enligt hälsoföreskrifterna.
• Bara det medium som tillhandahålls aller specificeras fär anvandas medprodukinstallen.
• Det ar nödvändigt att kontrollera att sugöppningarna inte ar tilläppta.
• Det är rekommenderat att stoppa filtreringen under underhällsarbeiten på filtreringsystemet.

• Regelbundet kontrollera tilläppningsnivån på filtret.

• En veckokontroll für backspolning aller rengöring rekommenderas. En minimal daglig filtreringsid på 8 timmar rekommenderas for att garantera rent poolvatten.

• Det ar nödvändigt att byta skadat element eller skadade element sä fort som möjlicht. Använd bara delar som ar godkända av den person som ansvarar for att släppa utprodukten på marknaden.
• Alla filter och filterium ske regelbundet inspekteras for att garantera att det inte finns nàgon uppyggt slam som Förhindrar bra filtrering. Avyttring av anvant filterium skaske i enlighet med tillämpliga regler/tillämplig lagstiftning.
• laktta alla sakerhetskrav och rekommendationer som beskrivs i manualen. Kontakta en kvalificerad installerator aller tillverkaren/importoren/distributoren om du ar osaker pa pumpen eller nagoon av cirkulationsanordningarna. Installationen av vattencirkulationen ske overensstämme med Europeiska och nationella/lokala bestammelser, särskilt njr det handlar om elektriska fragor. Åndringar på ventilens position, pumpens eller gallret's storlek kan orsaka ett forändrat flöde och sughastigheten kan ökas.
  Denna produit ar inte avsedd for kommersiellt bruk.

LÄS BRUKSANVISNINGEN NOGA OCH SPARA DEN FÖR FRAMTIDA BRUK.

SPARA DESSA ANVISNINGAR

KASTABORTPUMPEN

Förklaring av den überkorsade soptunnan med hjul:

Elektroniskaprodukter ska inte kastas tillsammans med hushållsavfall. Lämna in till en Återvinningscentral. Kontrollera med din lokala myndighet eller Återförsäljare angäende Återvinning.

SPECIFICATIONS

Filtrets diameter:	385 mm
Faktiskt filterområde:	0.11 m2(1.18 ft2)
Max. driftstryck:	1.59 Bar (23 PSI)
Sandfiltrets driftstryck:	<0.55 Bar (8 PSI)
Max. vattentryck:	35°C
Sand:	Medfoljer inte
Sandkornens storlek:	#20 kiseldioxidsand,0.45-0.85 mm
Sandkapacitet:	Cirka 36 kg

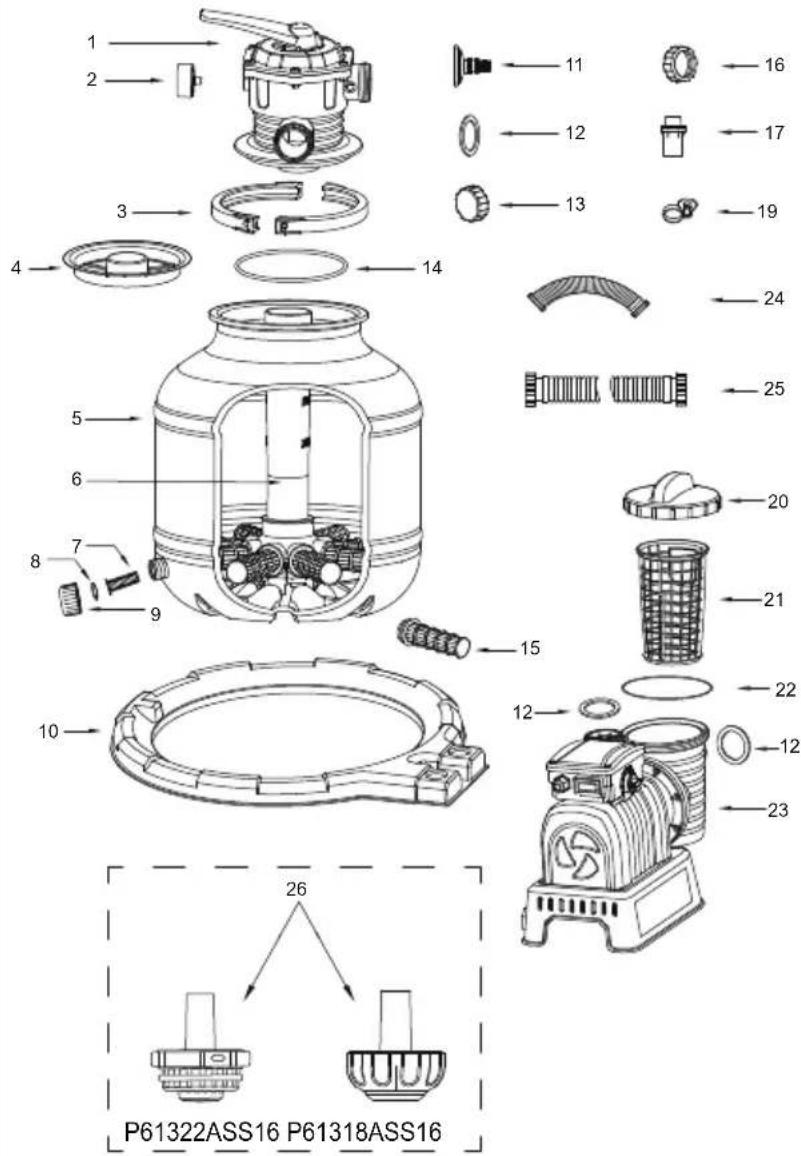

REFERENSOVERSIKT OVER DELARNA

Innan du monterar sandfiltret, ska du agna nagra minuter at att bekanta dig med sandfiltrets delar.

A

REF.NR.	RESERVDELSNR.	A
1	P03831	1
2	P61138ASS16	1
3	P03832	2
4	P61209ASS16	1
5	P03843	1
6	P03844	1
7	P61211ASS16	1
8	P6581ASS16	1
9	P6580ASS16	1
10	P03845	1
11	P6614ASS16	1
12	P6029ASS16	5
13	P03830	1
14	P61214ASS16	1
15	P61210ASS16	8
16	P03829	1
17	P6916ASS16	2
19	P6124ASS16	2
20	P6561ASS16	1
21	P6562ASS16	1
22	P6563ASS16	1
23	P03814(EU)/P03816(GB)	1
24	P03849	1
25	P6518ASS16	2
26	P61322ASS16	1
	P61318ASS16	1

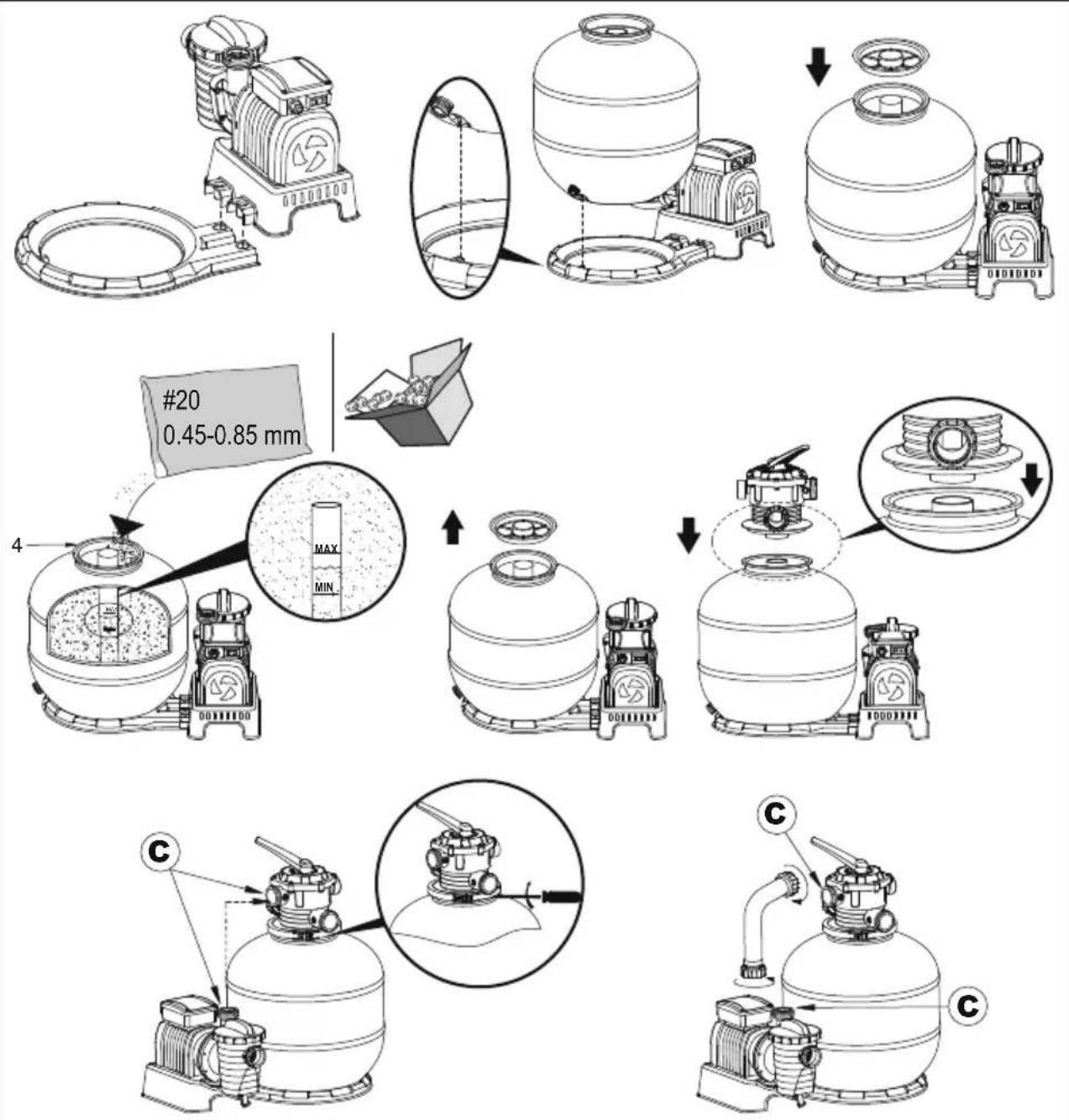

MONTERING

(Du kommt att behöva en

skruvmejsel.)

1. Ta försiktigt bort alla delar ur Förpackningen och kontrollera att ingen del ar skadam. Om utrustningen ar skadam, sca du omedelbart informera Återförsäljaren du kõpte utrustningen från.

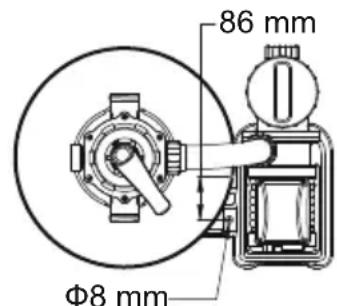

2. Sandfiltret skaplaceras paett stabilt och

jämnt underlag, helst ett betongunderlag. Placera sandfiltret sa att portar och kontrollventiler ar tillgangliga for användning, service och vinterbehandling.

1. EN60335-2-41 TEST-standarderna kräver att sandfiltret ar vertikalt installerat på marken eller på en piedestal av träller cement innan du använder det für att Förhindra att sandfiltret plötsligt faller. Ett helt monterat sandfilter överskrider 18kg. Monteringshålen ská vara 8mm i diameter och vara på 86mm avständ. Använd två muttrar med max. 8mm i diameter für att fösta sandfiltret vid piedestalen.

OBS: Använd endast speciell filtersand För pooler,utan kalksten eller lera: #20 Kiseldioxidsand 0,45-0,85mm, en 36kg på bö räcka. Om du inte använder den rekommenderade filtersandstorleken kan filtreringsprestandan minska eller sandfiltret skadas och)därigenom garantin upphävas.

OBS: För att undvika att skada skumningsenheten på du tillsätter sand, ska du hälla lite vatten I bottentanken for att sänka ned skumningsenheten på samlingsenhetens tandade hjul.

OBS: Sand/Flowclear™ Polysphere ingår inte.

OBS: Använd 28 g (0,06 lbs) Flowclear™ Polysphere som ersätter 1 kg (2,20 lbs) sand.

ANSLUT TILL POOLEN

1

2

FÖR POOL MED 32MM(1,25TUM) VENTIL

P61318ASS16 P61322ASS16

STOPP Innan du satter pa pumpen, vänligen las bruksanvisingen noggrant.

ANVÄNDNING

TIMER

1. Anslut till stromkälla, ställ brytaren på laget "På" (-). Sandfiltretkommen att börja arbeta omedelbart.
2. Ställ brytaren på laget "AV" (0). Sandfiltretkommen att sluta arbeta omedelbart.
3. Efter igangsattning, kan du stalla in arbetsid, vilotid, och cykeltid genom att vrida knoppen till onskad position. SetABELLEN nedan forytterligare detailjer.
4. När timer-knuppen ar flyttad till ny position, raderas den tidigare cykeln automatiskt och en ny cykel kan börja.
5. Varje gäng filtret ar pâslaget aller omstartatkommen en cykel att börja baserat på timer-knoppens position.

UPPMÄRKSAMMA: Om knuppen ar installd på 24-timmars position (24),kommen sandfiltret arbeta kontinueregigt utan vilotid.

Knopp-lägePosition	Arbete	Vilotid(H)	Cykeltid period(H)
4	4	20	24
6	6	18	24
8	8	16	24
10	10	14	24
12	12	12	24
24	24	0	24
P4	4	4	8
P6	6	6	12
P8	8	8	16

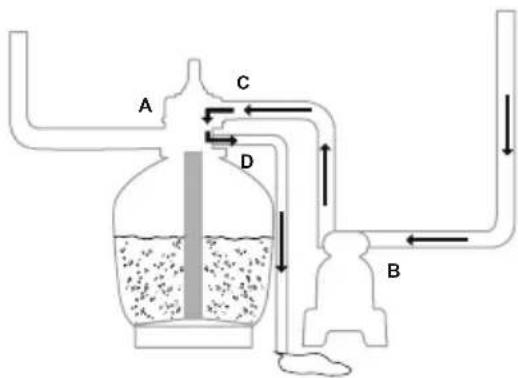

ÖVERSIKT ÖVER KONTROLLVENTILEN

VARNING: For att forhindra skador på utrustningen och möjiga personskador, ska du koppla bort sandfilterpumpen for att andere kontrollventilens function varje gang. Att andere ventilens lagen medan pumpen ar igang kan leda till skador på kontrollventilen,

som i sin tur kan leda till personskador aller materiella skador. Att anvanda kontrollventilen Tryck ned kontrollventilen och vrid till onskad Funktion.

Filter: Denna Funktion används für att filtera poolvatnet och skä användas i 99% av tiden. Vattnet pumpas genom sandfiltret där det renas och atersänds tillPOOLen.

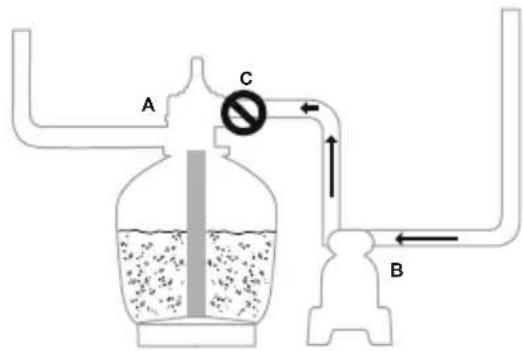

Stangt: Denna Funktion stoppar vattenflodet mellan sandfiltret och poolen.

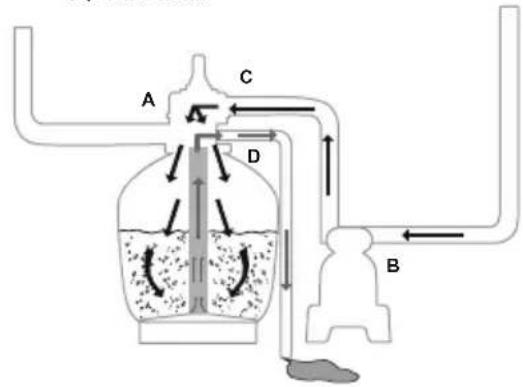

Spolning: Denna function anvands for att rengora sandbädden; vatten pumpas ner genom anslutningshjulet, upp mot sandbädden och deponeras utanfor D-porten.

Skolj: Denna function anvands for grundlaggande start, rengöring och utslätning av sandbädden after spolningen, vattnet pumpas ner genomsandbadden, up genom anslutningshjulet och deponeras utanfor D-portens ventil.

Tömming: Denna Funktion tommer vatten ur poolen; en annan installing for att komma forbibi filret, och vattnet pumpas och deponeras atanforD-porten i slätlet for att ätergà till poolen.

Cirkulera: Denna function gör sā att poolvatnet cirkulerar genommatt passeraforbi sandifiltret. Använd denukationn fimetaret ar trasigf fort att smla skrap pa skrapskarmen.

OBS:

• Försakra dig om att alla regler För tömning av utsläppsvatten uppyller tillampbara lokala, statlga eller nationella lagar. Töm inte ut vatten om detta kan leda till översvämning eller skador.
• När kontrollventilen ar installd på spelning, sköljning eller tömning, toms vattnet ut ur D-porten på kontrollventilen.
• Anslut inte och använd inte sandfiltret med kontrollventilen ställd i

Stängd Funktion, annars skadas sandfiltret allvarligt.

• Ställ inte kontrollventilen mellan två Funktioner, aftersom det leder till lackage.
• För att undvika vattenlackage, ska du skruva fast lock D på kontrollventilens port D innan du använder sandfiltret.

ATT SLÄPPA UT LUFTEN

Tryck ned kontrollventilens handtag och vänta tills vatten matas ut från Port D für att släppa ut luften.

OBS: Det är viktigt att upprepa detta moment varje gäng som du startup pumpen after vinterförvaring, underhäll och backspolning av sandbädden.

ANVISNINGAR FÜR FÜRSTA ANVÄNDNINGEN

Backspolning och sköljning maste utforas for att forbereda pumpen for dess forsta anvandning och for att gora rent sanden.

FÖRSIKTIGHET: TORRKÖR INTE SANDFILTRET

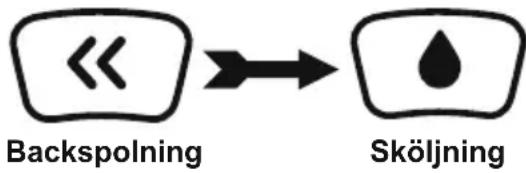

1. Tryck ned kontrollventilens handtag och vrid till Funktionen backspolning.
2. Koppla in och kör sandfiltret i 3-5 minutes, eller tills vattnet somkommen ut ár klart.
3. Stäng av sandfiltret och ställ in kontrollventilen på Funktionen spelning.
4. Satt på sandfiltret och kör sandfiltret i 1 min. På på sätt cirkulerar vattnet bakat genom sandfiltret och tomm er ut vatten frän Port D.
5. Stäng av sandfiltret. Ställ in kontrollventilen på Funktionen stängd.
6. Fyll på poolvatten vid behov.

VIKTIGT: Denna procedur tar bort vatten fran poolen som du sedan behöver ersätta.

Stäng av sandfiltret omedelbart om vattennivån ligger nara poolens inlopps- och utloppsventiler.

1. Nu ar sanden klar att anvandas. Ställ kontrollventilen i filteråget.

OBS: För att Förhindra risken För elektrisk stöt, skadu torka bort alla vattenrester frän dig själv och sandfiltret.

VIKTIGT: Innan användning, se till att tanken ar stadigt placerad på basen och korrekt ansluten till pumpen.

1. Starta sandfiltret.

OBS: Sandfiltret har nu startat dess filtreringscykel. Kontrollera att vattnetkommen tillbaka till poolen och kontrollera filtertrycket pa tryckmätaren. I allmanhet ar det rekommenderade sandfiltertrycket under 0.56Bar (8.0PSI) dà det används.

SANDFILTRETS UNDERHÄLL

FÖRSIKTIGHET: Du måste försäkra dig om att sandfiltret har stängts av och kopplats bort innan nagot unterhäll pabörjas, annars foreligger allvarlig risk for personskada eller dödsfall. After att smuts har ansamlats i sandfiltretkommentrycket som kan avläsas påtryckmatarenatt öka.Närtryckmataren

ligger på 0,62 Bar (9,0 PSI) eller högre, eller vattenflödet till poolen är für lågt,är det dags att góra rent sanden. För att rengörara sandbädden,följ anvisingarna som tidigare har angetts i: Backflöde och sköljning.

OBS:

1. Tryckmätaren ar enbart till for unterhäll och tryckmätarens varde ar enbart for referens, det sca inte användas som att precisionsinstrument.
2. Vi rekommenderar att du rengör sandfiltret en gang i帽子en aller minre regelbundet beroende på hur ofta poolen används. Rengör inte sanden for ofta.

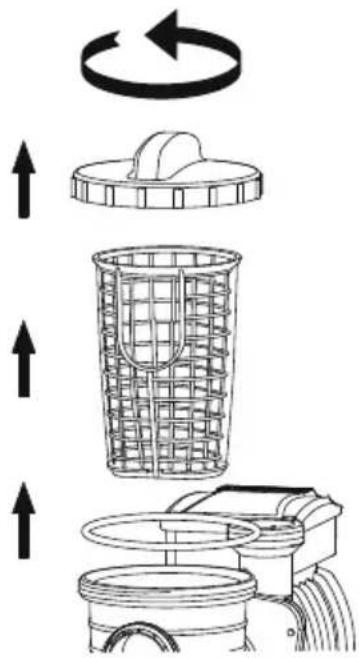

RENGÖRING AV FILTRET

1. Koppla ur filtret och ställ in styrventilen till stängt driftläge.
2. Satt tillbaka skräpfilter och propparna for att forhindra att vattnet rinner ut.
3. Skruva loss filterskyddet och avlagsna det.
4. Ta ut filtret och rengör det.
5. Satt tillbaka filtret på rätt plats. Kontrollera att halen i filtret ar i linje.
6. Se till att tätningsringen sitter rätt. Skruva fast filterskyddet igen.
7. Avlagsna propparna och satt i skrapfiltren.

OBS: Filtret skä tommas och rengöras regelbundet. Ett smutsigt eller blockerat filter försämrar sandfiltretts Funktion.

MINSKNING ELLER TÖMNING AV POOLVATTNET

1. Stäng av sandfiltret och ställ in kontrollventilen på Funktionen tömning.
2. Koppla loss slangen fran poolens Port A och sandfiltretts

Port A och koppla den till Port D.

1. Satt på sandfiltret for att kora filtret och ta bort poolvattnet.
   VARNING: TORRKÖR INTE SANDFILTRET.

FÖRVARING

I områden som har vintertemperaturer som ligger under fryspunkten måste poolutrustningen vinterforvaras for att skyddas mot skada.

Om vatten fryser tillkommen sandfiltret att skadas och garantin att forfalla.

1. Backspolning av sandfiltret.
2. Töm poolen enligt anvisiningarna i tillhörande ögarmanual.
3. Skruva ut draineringsventilen hylsa i botten av tanken och tappa ut kvarvarande vatten.
4. Koppla bort de två slangarna是从 poolen och sandfiltret.
5. Töm ut sanden helt ur tanken och torka alla delar.
6. Förvara sandfiltret på en torr plats utom räckhäll für barn.

FELSÖKNING

Problem Orsaker	Lösning
Flödar in i poolen	- För lite sand - Ställ in kontrollventilen是从 backspolning till filterfunktionenutan att stoppa sandfiltret - Sandnivân ar für hög - Avskummaren ar trasig	- Kvartssand på 0,45 mm till 0,85 mm rekommenderas - Stoppa sandfiltret varjegang für att ställa om kontrollventilen - Om sandnivân ligger mellan "MAX" och "MIN" på uppsamlingsnavet - Ersätt avskummaren
Vattenflode	- Stoppluggarna ar inte urtagna - Luftten tomdes inte ut - Kontrollventilen har inte satsi stågt Lage - Silen ar blockerad - Sandfiltret ar trasigt	- Ta ut stoppluggarna och sätt i skräpfiltret - Töm ut luften - Ställ in filterfunktionen - Rengör silen - Kontakta service
Filtertryck	- Smutsigt filter - Föralkad sandbotten - Otilräcklig backspolning - Tryckmätaren ar trasig	- Backspolning - Kontrolera sanden och byt ut den om nödvändigt - Backspola tills spolvattnet ar klart - Ersätt tryckmätaren
Ventilläckage是从 port D	- Kontrollventilen stär inställd mellan tvä Funktioner - Packningen ar trasig	- Ställ in en av Funktionerna - Ersätt packningen
Läckor	- Kopplingsbrickan ar ej i Lage - Kopplingsbrickan ar trasig - Lösa slangar	- Sätt brickan i rätt Lage - Ersätt brickan - Dra at dem'

Bestway.
