BRUKSANVISNING Flowclear 58515 BESTWAY

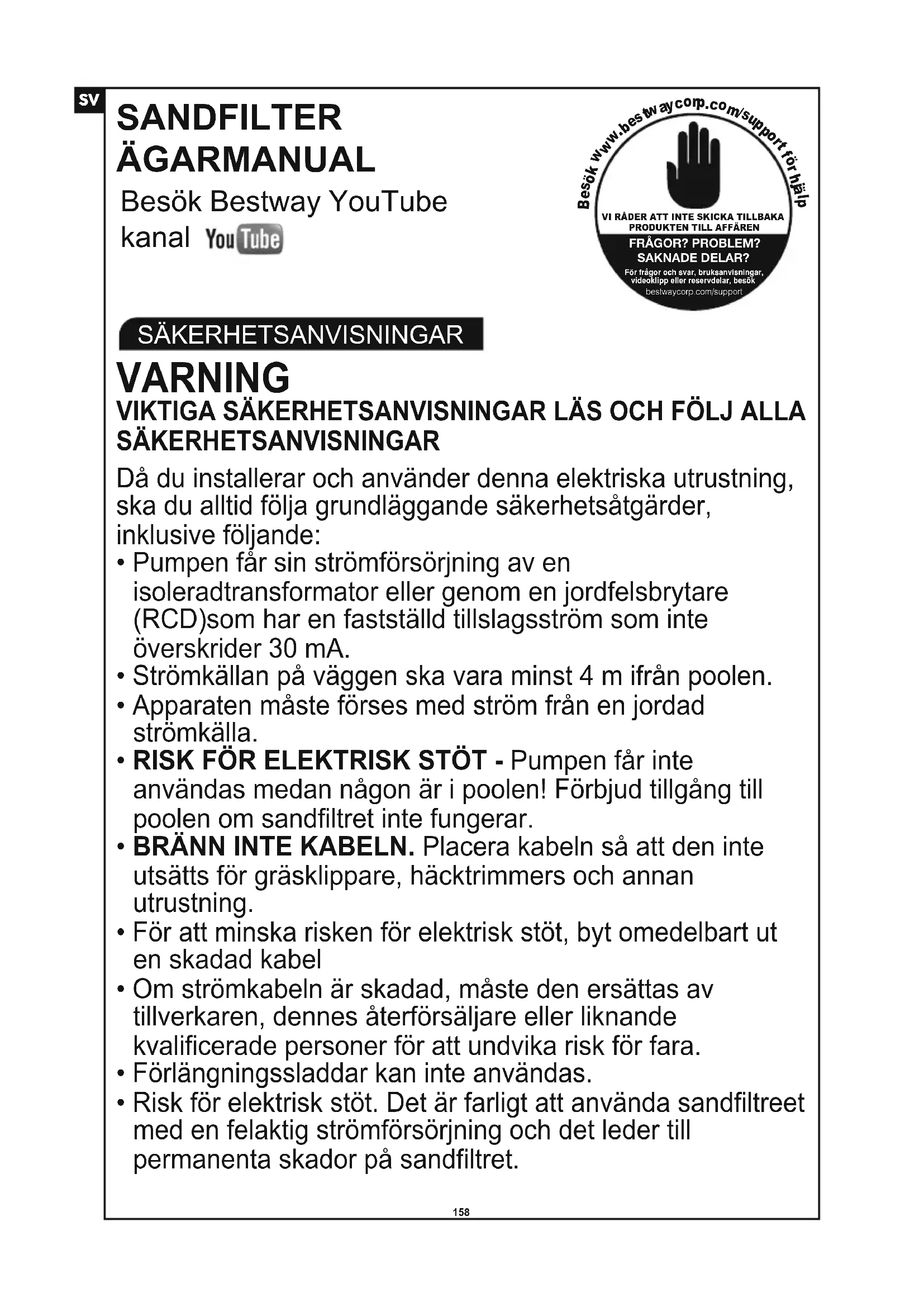

SÄKERHETSANVISNINGAR
WARNING
VIKTIGA SÄKERHETSANVISNINGAR LÄS OCH FÖLJ ALLA SÄKERHETSANVISNINGAR
Då du installerar och använder denna elektriska utrustning, ska du alltid följa grundläggande säkerhetsåtgärder, inklusive följande:
- Pumpen får sin strömförsörjning av en isoleradtransformator eller genom en jordfelsbrytare (RCD)som har en fastställd tillslagsström som inte överskrider 30 mA.
- Strömkällan på väggen ska vara minst 4 m ifrån poolen.
- Apparaten måste förses med ström från en jordad strömkälla.
- RISK FÖR ELEKTRISK STÖT - Pumpen får inte användas medan någon är i poolen! Förbjud tillgång till poolen om sandfiltret inte fungerar.
- BRÄNN INTE KABELN. Placera kabeln så att den inte utsätts för gräsklippare, häcktrimmers och annan utrustning.
- För att minska risken för elektrisk stöt, byt omedelbart ut en skadad kabel
- Om strömkabeln är skadad, måste den ersättas av tillverkaren, dennes återförsäljare eller liknande kvalificerade personer för att undvika risk för fara.
- Förlängningssladdar kan inte användas.
-
Risk för elektrisk stöt. Det är farligt att använda sandfiltreet med en felaktig strömförsörjning och det leder till permanenta skador på sandfiltret.
-
Ta inte bort jordningsstiftet och ändra inte kontakten på något sätt. Använd inte adapters. Konsultera en kvalificerad elektriker för eventuella frågor i samband med kontakter eller jordning.
- Hantera sandfiltret med omsorg. Dra eller bär inte sandfiltret genom att hålla i strömkabeln. Dra aldrig ut en kontakt ur uttaget genom att rycka i kabeln. Skydda kabeln mot avskavningar. Utsätt aldrig sandpumpen för vassa föremål, olja, rörliga delar eller värme.
- Koppla alltid bort denna product från eluttaget innan du avlägsnar, rengör, utför service eller reglerar apparaten.
- Koppla inte i eller ur apparaten med våta hander.
- Koppla alltid ur apparaten:
- på regniga dagar
- innan rengöring eller annat underhåll
- om den lämnas obevakad under semestrar
- När apparaten ej används under en längre tid, såsom under vintern, ska poolsetet demonteras och förvaras inomhus.
- Varning: Läs instruktionerna innan apparaten tas i bruk och före varje installation/montering.
- Säker förvaring av instruktionerna. För återuppbyggnad av poolsetet, vänligen kontrollera instruktionerna varje gång.
- Om du saknar instruktionerna, vänligen kontakta Bestway eller leta upp den på hemsidan: www.bestwaycorp.com
- Elektriska anläggningar måste följa nationella anslutningsföreskrifter. Rådfråga en behörig elektriker om du har frågor.
FÖRSIKTIGT: Detta sandfilter ska endast användas för pooler som kan förvaras. Använd den inte för permanent installerade poolar. En pool som kan förvaras är konstruerad så att den kan demonteras lätt för förvaring och sedan återmonteras för användning. En permanent installerad pool är konstruerad på eller i marken eller i en byggnad där den inte lätt kan demonteras för förvaring.
- Denna apparat kan användas av barn från 8 års ålder och personer med nedsatt fysisk, sensorisk eller mental kapacitet eller brist på erfarenhet och kunskap om de är under uppsyn eller har instruerats gällande apparetens
sacra användande och förstår farorna I samband med användandet. Barn bör inte leka med apparaten.
Rengöring och underhåll skall inte göras av barn utan tillsyn. (För EU)
- Denna apparat är ej avsedd att användas av personer (däribland barn), med begränsad fysisk, mental eller sensoriskt förmåga, eller bristande erfarenhet och kunskap, om inte denne har under uppsyn och instruktion om apparatens användning av en person som är ansvarig för dennes säkerhet. Barn bör hållas under uppsyn så de ej leker med apparaten. (För länder utanför EU)
- Rengöring och underhåll måste utföras av en vuxen, 18 år eller äldre, som är bekant med farorna med elektriska stötar.
OBS:
- Placera sandfiltret på ett statigt och jämnt underlag. Se till att sandfiltret är minst 2 meter från poolen. Håll avståndet så långt det är möjligt.
- Var noga med poolens och sandfiltrets placering så att en lämplig ventilation, tömning och åtkomst för rengöring finns tillgänglig. Placera aldrig sandfiltret på en plats där den kan samla vatten eller på en stig där många människor går.
- Kontakten ska vara tillgänglig efter poolens installation. Sandfiltrets kontakt ska vara på ett avständ av minst 3,5m från poolen.
- Väderförhållanden kan påverka sandfiltrets prestanda och livslängd; vidta lämpliga åtgärder för att skydda sandfiltret mot onödigt slitage som kan uppstå under perioder av kyla eller varmt väder eller vid långvarig kontakt med solen.
- Undersök och kontrollera att alla sandfiltrets beståndsdelar finns närvarande före användning. Informera Bestway på kundserviceadressen som anges i bruksanvisningen om eventuella fabrikationsfel eller delar som saknades vid inköpstillfället.
- Det är viktigt att alla slitna delar byts ut så snart som möjligt. Använd endast delar som tillverkaren har godkänt.
- Låt inte barn eller vuxna luta sig eller sitta på apparaten.
- Tillsätt inte kemikalier i sandfiltret.
- Om kemiska produkter används för att rena poolens vatten, rekommenderar vi att följa den minimala filtreringstiden för att skydda badarnas hälsa enligt hälsoföreskrifterna.
- Bara det medium som tillhandahålls eller specificeras får användas med produktinstallationen.
- Det är nödvändigt att kontrollera att sugöppningarna inte är tilltäppta.
- Det är rekommenderat att stoppa filtreringen under underhållsarbeten på filtreringssystemet.
- Regelbundet kontrollera tilltäppningsnivån på filtret.
- En veckokontroll för backspolning eller rengöring rekommenderas. En minimal daglig filtreringstid på 8 timmar rekommenderas för att garantera rent poolvatten.
- Det är nödvändigt att byta skadat element eller skadade element så fort som möjligt. Använd bara delar som är godkända av den person som ansvarar för att släppa ut produkten på marknaden.
- Alla filter och filtermedium ska regelbundet inspekteras för att garantera att det inte finns någon uppbyggt slam som förhindrar bra filtrering. Avyttring av använt filtermedium ska ske i enlighet med tillämpliga regler/tillämplig lagstiftning.
- laktta alla säkerhetskrav och rekommendationer som beskrivs i manualen. Kontakta en kvalificerad installatör eller tillverkaren/importören/distributören om du är osäker på pumpen eller någon av cirkulationsanordningarna. Installationen av vattencirkulationen ska överensstämma med Europeiska och nationella/lokala bestämmelser, särskilt när det handlar om elektriska frågor. Ändringar på ventilens position, pumpens eller gallrets storlek kan orsaka ett förändrat flöde och sughastigheten kan ökas.
- Denna produkt är inte avsedd för kommersiellt bruk.
LÄS BRUKSANVISNINGEN NOGA OCH SPARA DEN FÖR FRAMTIDA BRUK.
SPARA DESSA ANVISNINGAR
KASTA BORT PUMPEN
Förklaring av den överkorsade soptunnan med hjul:
Elektroniska produkter ska inte kastas tillsammans med hushållsavfall. Lämna in till en återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare angående återvinning.
SPECIFICATIONS
 | Filtrets diameter: | 270 mm |
| Faktiskt filterområde: | 0.059 m^2 (0.635 ft^2 ) |
| Max. driftstryck: | 0.42 Bar (6 PSI) |
| Sandfiltrets driftstryck: | <0.25 Bar (3.5 PSI) |
| Max. vattentryck: | 35°C |
| Sand: | Medföljer inte |
| Sandkornens storlek: | #20 kiseldioxidsand, 0,45-0,85 mm |
| Sandkapacitet: | Cirka 8.5 kg |

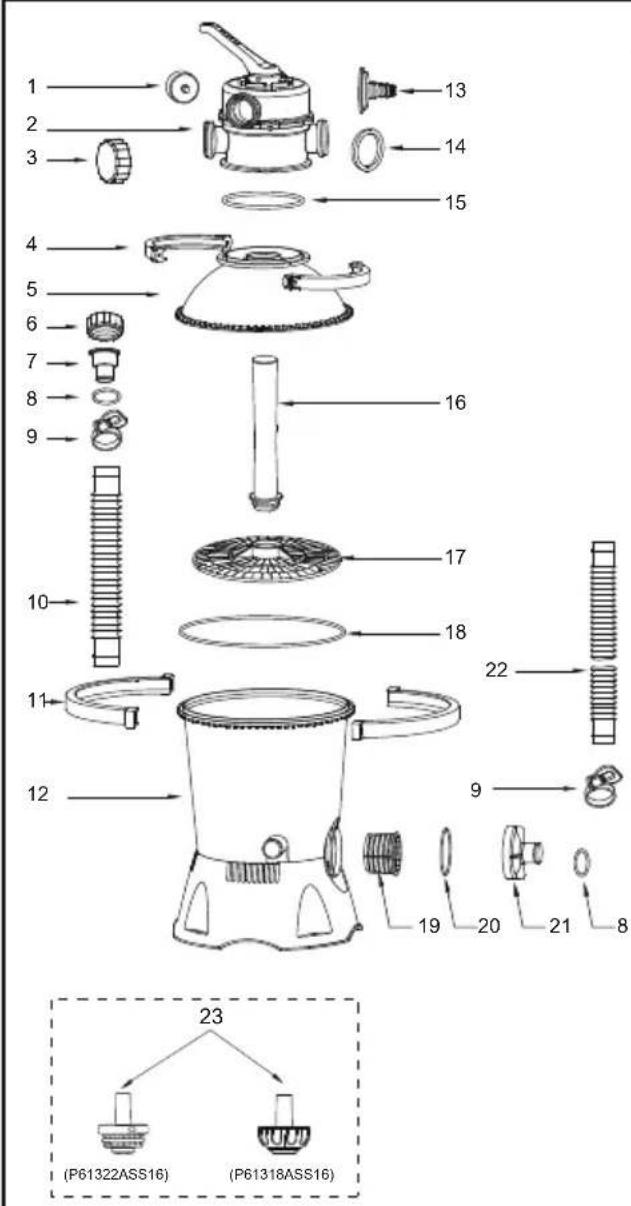

REFERENSÖVERSIKT ÖVER DELARNA
Innan du monterar sandfiltret, ska du ägna några minuter åt att bekanta dig med sandfiltrets delar.
| REF.NR. | RESERVDELSNR. | A | B |
| 1 | P61138ASS16 | 1 | 1 |
| 2 | P03822 | 1 | 1 |
| 3 | P03830 | 1 | 1 |
| 4 | P03823 | 2 | 2 |
| 5 | P03825 | 1 | 1 |
| 6 | P03829 | 3 | 3 |
| 7 | P03824 | 2 | 2 |
| 8 | P6005ASS16 | 4 | 4 |
| 9 | P6124ASS16 | 6 | 4 |
| 10 | P6132ASS16 | 1 | 1 |
| 11 | P03828 | 2 | 2 |
| 12 | P05881(EU)/P05883(GB) | 1 | 1 |
| 13 | P6614ASS16 | 1 | 1 |
| 14 | P6029ASS16 | 3 | 3 |
| 15 | P6149ASS16 | 1 | 1 |
| 16 | P6660ASS16 | 1 | 1 |
| 17 | P6661ASS16 | 1 | 1 |
| 18 | P6662ASS16 | 1 | 1 |
| 19 | P6663ASS16 | 1 | 1 |
| 20 | P6664ASS16 | 1 | 1 |
| 21 | P6665ASS16 | 1 | 1 |
| 22 | P6022ASS16 | 2 | 2 |
| 23 | P61322ASS16 | 1 | 0 |
| P61318ASS16 | 1 | 0 |

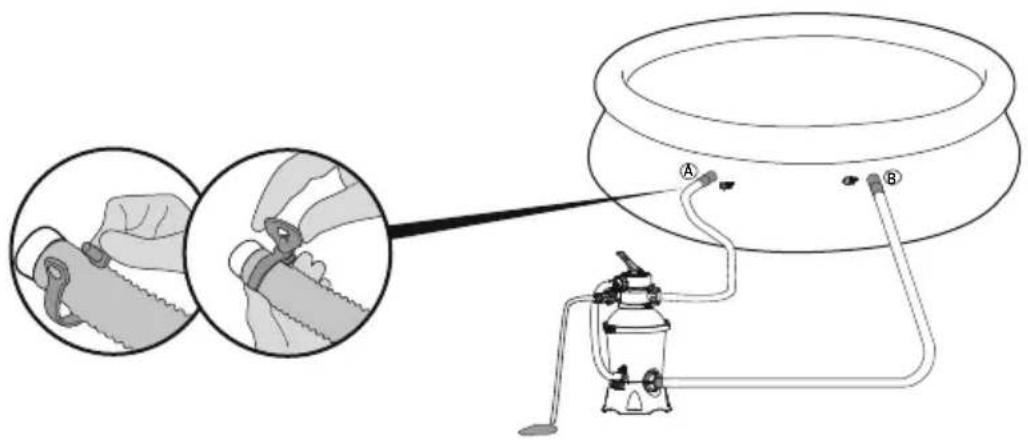

MONTERING (Du kommer att behöva en skruvmejsel.)
- Ta försiktigt bort alla delar ur förpackningen och kontrollera att ingen del är skadad. Om utrustningen är skadad, ska du omedelbart informera återförsäljaren du köpte utrustningen från.
- Sandfiltret ska placeras på ett stabilt och jämnt
underlag, helst ett betongunderlag. Placera sandfiltret så att portar och kontrollventiler är tillgängliga för användning, service och vinterbehandling.
- EN60335-2-41 TEST-standarderna kräver att sandfiltret är vertikalt installerat på marken eller på en piedestal av trä eller cement innan du använder det för att förhindra att sandfiltret plötsligt faller. Ett helt monterat sandfilter överskrider 18 kg. Monteringshålen ska vara 8 mm i diameter och vara på 285 mm avständ. Använd två muttrar med max. 8 mm i diameter för att fästa sandfiltret vid piedestalen.
OBS: Använd endast speciell filtersand för pooler, utan kalksten eller lera: #20 Kiseldioxidsand 0,45-0,85 mm, en 8.5kg påse bör räcka. Om du inte använder den rekommenderade filtersandstorleken kan filtreringsprestandan minska eller sandfiltret skadas och därigenom garantin upphävas.
OBS: För att undvika att skada skumningsenheten då du tillsätter sand, ska du hålla lite vatten I bottentanken för att sänka ned skumningsenheten på samlingsenhetens tandade hjul.
OBS: Sand/Flowclear™ Polysphere ingår inte.
OBS: Använd 28 g (0,06 lbs) Flowclear™ Polysphere som ersätter 1 kg (2,20 lbs) sand.
För 38 mm (1,5 in)
anslutning
1
2
3
Innan du sätter på pumpen, vänligen läs bruksanvisningen noggrant.
ANVÄNDNING
Översikt över kontrollventilen
WARNING: För att förhindra skador på utrustningen och möjliga personskador, ska du koppla bort sandfilterpumpen för att ändra
kontrollventilens function varje gång. Att ändra ventilens lägen medan pumpen är igång kan leda till skador på kontrollventilen, som i sin tur kan leda till personskador eller materiella skador.
Att använda kontrollventilen
Tryck ned kontrollventilen och vrid till önskad funktion.

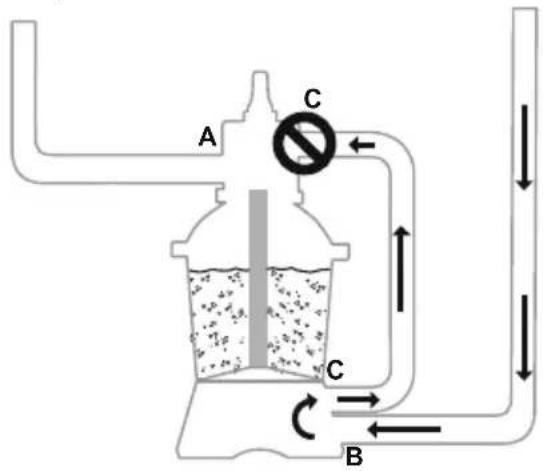

KONTROLLVENTILENS FUNKTIONER
Kontrollventilen används för att välja 6 olika filterfunktioner: Filter, stäng, spolning, skölj, Tömning och cirkulera.
Filter: Denna funktion används för att filtrera poolvattnet och ska användas i 99% av tiden. Vattnet pumpas genom sandfiltret där det renas och återsänds till poolen.
Stängt: Denna funktion stoppar vattenflödet mellan sandfiltret och poolen.
Spolning: Denna function används för att rengöra sandbädden; vatten pumpas ner genom anslutningshjulet, upp mot sandbädden och deponeras utanför D-porten.
Skölj: Denna function används för grundläggande start, rengöring och utslätning av sandbädden efter spolningen; vattnet pumpas ner genomsandbädden, up genom anslutningshjulet och deponeras utanför D-portens ventil.
Tömning: Denna funktion tömmer vatten ur poolen; en annan inställning för att komma förbi filtret, och vattnet pumpas och deponeras utanför D-porten i stället för att återgå till poolen.
Cirkulera: Denna function gör så att poolvattnet cirkulerar genomatt passera förbi sandfiltret. Använd denna funktionom filtret är trasigt för att samla skräp på skräpskärmen.
OBS:
- Försäkra dig om att alla regler för tömning av utsläppsvatten uppfyller tillämpbara lokala, statliga eller nationella lagar. Töm inte ut vatten om detta kan leda till översvämning eller skador.
- När kontrollventilen är inställd på spolning, sköljning eller tömning, töms vattnet ut ur D-porten på kontrollventilen.
- Anslut inte och använd inte sandfiltret med kontrollventilen ställd i Stängd funktion, annars skadas sandfiltret allvarligt.
- Ställ inte kontrollventilen mellan två funktioner, eftersom det leder till läckage.
- För att undvika vattenläckage, ska du skruva fast lock D på kontrollventilens port D innan du använder sandfiltret.
ATT SLÄPPA UT LUFTEN
Tryck ned kontrollventilens handtag och vänta tills vatten matas ut från Port D för att släppa ut luften.
OBS: Det är viktigt att upprepa detta moment varje gång som du startar pumpen efter vinterförvaring, underhåll och backspolning av sandbädden.
ANVISNINGAR FÖR FÖRSTA ANVÄNDNINGEN
Backspolning och sköljning måste utföras för att förbereda pumpen för dess första användning och för att göra rent sanden.
FÖRSIKTIGHET: TORRKÖR INTE SANDFILTRET
- Tryck ned kontrollventilens handtag och vrid till funktionen backspolning.
- Koppla in och kör sandfiltret i 3-5 minuter, eller tills vattnet som kommer ut är klart.
- Stäng av sandfiltret och ställ in kontrollventilen på funktionen spolning.
- Sätt på sandfiltret och kör sandfiltret i 1 min. På så sätt cirkulerar vattnet bakåt genom sandfiltret och tömmer ut vatten från Port D.
- Stäng av sandfiltret. Ställ in kontrollventilen på funktionen stängd.
- Fyll på poolvatten vid behov.
VIKTIGT: Denna procedur tar bort vatten från poolen som du sedan behöver ersätta. Stäng av sandfiltret omedelbart om vattennivån ligger nära poolens inlopps- och utloppsventiler.
- Nu är sanden klar att användas. Ställ kontrollventilen i filterläget.
OBS: För att förhindra risken för elektrisk stöt, ska du torka bort alla vattenrester från dig själv och sandfiltret.
- Starta sandfiltret.
OBS: Sandfiltret har nu startat dess filtreringscykel. Kontrollera att vattnet kommer tillbaka till poolen och kontrollera filtertrycket på tryckmätaren (Se Fig. 18). I allmänhet är det rekommenderade sandfiltertrycket under 0.25 Bar (3.5PSI) då det används.
SANDFILTRETS UNDERHÅLL
FÖRSIKTIGHET: Du måste försäkra dig om att sandfiltret har stängts av och kopplats bort innan något underhåll påbörjas, annars föreligger allvarlig risk för personskada eller dödsfall. Efter att smuts har ansamlats i sandfiltret kommer trycket som kan avläsas på tryckmätaren att öka. När tryckmätaren ligger på 0,25 Bar (3,5 PSI) eller högre, eller vattenflödet till poolen är för lågt, är det dags att göra rent sanden. För att rengöra sandbädden, följ anvisningarna som tidigare har angetts i: Backflöde och sköljning.
OBS! Tryckmätaren är enbart till för underhåll och tryckmätarens värde är enbart för referens, det ska inte användas som ett precisionsinstrument.
OBS! Vi rekommenderar att du rengör sandfiltret en gång i månaden eller mindre regelbundet beroende på hur ofta poolen används. Rengör inte sanden för ofta.
RENGÖRING AV FILTRET
- Koppla ur filtret och ställ in styrventilen till stängt driftläge.
-
Sätt tillbaka skräpfilter och propparna för att förhindra att vattnet rinner ut.
-
Skruva loss filterskyddet och avlägsna det.
- Ta ut filtret och rengör det.
- Sätt tillbaka filtret på rätt plats.
Kontrollera att hålen i filtret är i linje.
- Se till att tätningsringen sitter rätt. Skruva fast filterskyddet igen.
- Avlägsna propparna och sätt i skräpfiltren.
OBS: Filtret ska tömmas och rengöras regelbundet. Ett smutsigt eller blockerat filter försämrar sandfiltrets funktion.
- Stäng av sandfiltret och ställ in kontrollventilen på funktionen tömning.
- Koppla loss slangen från poolens Port A och sandfiltrets Port A och koppla den till Port D.
OBS: Kom ihåg att sätta tillbaka skräpfiltret och stoppluggarna för att förhindra att vattnet rinner ut.
- Sätt på sandfiltret för att köra filtret och ta bort poolvattnet.
WARNING: TORRKÖR INTE SANDFILTRET.
FÖRVARING
I områden som har vintertemperaturer som ligger under fryspunkten måste poolutrustningen vinterförvaras för att skyddas mot skada.
Om vatten fryser till kommer sandfiltret att skadas och garantin att förfalla.
- Backspolning av sandfiltret.
- Töm poolen enligt poolens bruksanvisning.
- Koppla bort de två slangarna från poolen och sandfiltret.
- Häll ut sanden helt från tanken och torka alla komponenter.
- Förvara sandfiltret på en torr plats och utom räckhåll för barn.
FELSÖKNING
| Problem Orsaker Lösning | |
| Flödar in i poolen | - För lite sand- Ställ in kontrollventilen från backspolning till filterfunktionenutan att stoppa sandfiltret- Sandnivån är för hög- Avskummaren är trasig | - Kvartssand på 0,45 mm till 0,85 mm rekommenderas- Stoppa sandfiltret varje gång för att ställa om kontrollventilen- Om sandnivån ligger mellan “MAX” och “MIN” på uppsamlingsnavet- Ersätt avskummaren |
| Vattenflöde | - Stoppluggarna är inte urtagna- Luften tömdes inte ut- Kontrollventilen har inte satts i stängt läge- Silen är blockerad- Sandfilttret är trasigt | - Ta ut stoppluggarna och sätt i skräpfiltret- Töm ut luften- Ställ in filterfunktionen- Rengör silen- Kontakta service |
| Filtertryck | - Smutsigt filter- Förkalkad sandbotten- Otilräcklig backspolning- Tryckmätaren är trasig | - Backspolning- Kontrollera sanden och byt ut den om nödvändigt- Backspola tills spolvattnet är klart- Ersätt tryckmätaren |
| Ventilläckage från port D | - Kontrollventilen står inställd mellan två funktioner- Packningen är trasig | - Ställ in en av funktionerna- Ersätt packningen |
| Läckor | - Kopplingsbrickan är ej i läge- O-ringen på slangkopplingen är trasig- Kopplingsbrickan är trasig- Lösa slangar | - Sätt brickan i rätt läge- Ersätt O-ringen- Ersätt brickan- Dra åt dem` |
Bestway®
