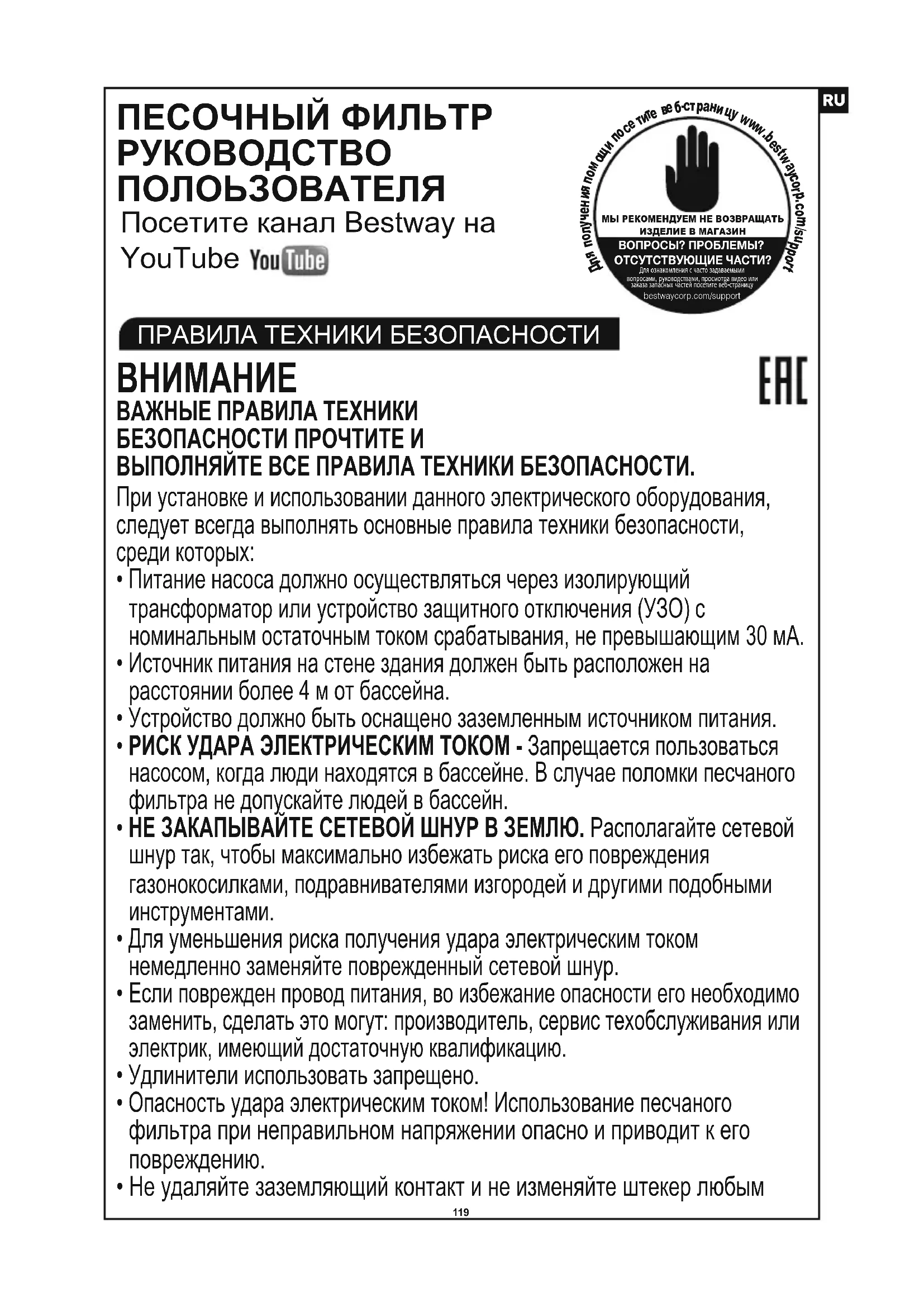

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Flowclear 58515 BESTWAY
ПЕСОЧНЫЙ ФИЛЬТР РУКОВОДСТВО ПОЛОЬЗОВАТЕЛЯ
Посетите канал Bestway на YouTube YouTube
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ВНИМАНИЕ
ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ ПРОЧТИТЕ И
ВЫПОЛНЯЙТЕ ВСЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ.
EAC
При установке и использовании данного электрического оборудования, следует всегда выполнять основные правила техники безопасности, среди которых:
- Питание насоса должно осуществляться через изолирующий трансформатор или устройство защитного отключения (УЗО) с номинальным остаточным током срабатывания, не превышающим 30 мА.
- Источник питания на стене здания должен быть расположен на расстоянии более 4 м от бассейна.
- Устройство должно быть оснащено заземленным источником питания.
- РИСК УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ - Запрещается пользоваться насосом, когда люди находятся в бассейне. В случае поломки песчаного фильтра не допускайте людей в бассейн.
- НЕ ЗАКАПЫВАЙТЕ СЕТЕВОЙ ШНУР В ЗЕМЛЮ. Располагайте сетевой шнур так, чтобы максимально избежать риска его повреждения газонокосилками, подравнивателями изгородей и другими подобными инструментами.
- Для уменьшения риска получения удара электрическим током немедленно заменяйте поврежденный сетевой шнур.
- Если поврежден провод питания, во избежание опасности его необходимо заменить, сделать это могут: производитель, сервис техобслуживания или электрик, имеющий достаточную квалификацию.
- Удлинители использовать запрещено.
- Опасность удара электрическим током! Использование песчаного фильтра при неправильном напряжении опасно и приводит к его повреждению.
- Не удаляйте заземляющий контакт и не изменяйте штекер любым
способом. Не пользуйтесь штекерами-переходниками.
Проконсультируйтесь с квалифицированным электриком по любым вопросам, касающимся штекеров и заземления ваших устройств.
- Обращайтесь с песчаным фильтром осторожно. Не тяните или не переносите песчаный фильтр за сетевой шнур. Никогда не выдергивайте штекер из розетки за провод. Оберегайте шнур от потертостей. Острые предметы, масло, движущиеся части и тепло не должны воздействовать на песчаный фильтр.
- Всегда отключайте изделие из розетки перед тем, как убрать, почистить, произвести техобслуживание или отрегулировать изделие.
- Не подсоединяйте и не отсоединяйте устройство от сети питания влажными руками.
- Обязательно отсоединяйте устройство от сети питания:
• В дождливые дни;
• Перед чисткой или другим обслуживанием;
- Если вы оставляете его без присмотра на долгое время (например, уезжая на праздники).
- Если изделие не будет использоваться в течение долгого времени, например, зимой, разберите его и храните в закрытом помещении.
- Осторожно! Прочитайте инструкции перед использованием изделия, а также перед каждой установкой и сборкой.
- Храните эту инструкцию в надежном месте. Сверяйтесь с ней каждый раз, разбирая бассейн.
• В случае утери инструкции обратитесь в компанию Bestway или на веб-сайт: www.bestwaycorp.com
- Электрические подключения должны соответствовать национальным нормам ведения электромонтажных работ. При возникновении любых вопросов обращайтесь к квалифицированному электрику.
ВНИМАНИЕ: Этот песчаный фильтр предназначен для использования только со складными бассейнами. Не используйте его в стационарных бассейнах. Складной бассейн – бассейн, изготовленный таким образом, что его можно быстро разобрать для хранения и снова собрать для использования. Стационарный бассейн – бассейн, построенный в земле или на земле, или же в здании, таким образом, он не может быть быстро разобран для хранения.
- Данное изделие может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями либо лицами без соответствующих навыков и опыта, если они находятся под присмотром или
проинструктированы на предмет безопасного использования изделия и осознают связанные с этим опасности. Детям запрещается играть с изделием. Чистку и пользовательское обслуживание запрещено выполнять детям без присмотра. (Для рынка ЕС)
- Данное изделие не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными и умственными возможностями, а также лицами без соответствующего опыта и знаний, если они не находятся под присмотром или не проинструктированы о порядке пользования изделием лицом, ответственным за их безопасность. Следует наблюдать за детьми, чтобы они не игрались с изделием. (Для рынков вне ЕС)
- Чистку и пользовательское обслуживание должны выполнять взрослые старше 18 лет, осведомленные об опасности поражения электрическим током.
ПРИМЕЧАНИЕ:
• Поместите песчаный фильтр на прочную и ровную поверхность.
Убедитесь в том, что песчаный фильтр располагается не ближе 2м от бассейна. Это расстояние должно быть как можно больше.
- Обратите внимание на положение бассейна и песчаного фильтра, должны иметься нормальные условия для вентиляции, слива воды и доступа для техобслуживания. Никогда не размещайте песчаный фильтр там, где может скапливаться вода, или на дорожке вокруг бассейна.
- После установки бассейна должен быть обеспечен доступ к штекеру. Штекер песчаного фильтра должен располагаться не ближе 3,5метров от бассейна.
- Атмосферные условия могут повлиять на работу и срок службы песчаного фильтра; примите надлежащие предосторожности для того, чтобы защитить песчаный фильтр от ненужного износа, который может произойти из-за холодной или жаркой погоды и под воздействием прямых солнечных лучей.
• Перед использованием песчаного фильтра осмотрите его и убедитесь в том, что все детали на месте. Сообщайте фирме Бестуэй (Bestway) по адресу обслуживания клиентов, указанному в этом руководстве, обо всех поврежденных или отсутствующих во время покупки деталях.
- Все изношенные детали должны быть заменены как можно скорее. Используйте только детали, поставляемые производителем.
- Не разрешайте ни детям, ни взрослым опираться или сидеть на изделии.
- Не добавляйте химикаты в песчаный фильтр.
- При использовании для очистки воды в бассейне химикатов рекомендуется использовать минимальное время фильтрации для безопасности купающихся в соответствии с нормативами.
- Установленное изделие следует использовать только для сред, предусмотренных или указанных производителем.
- Необходимо проверить, чтобы всасывающие отверстия не были заблокированы.
- Во время проведения работ по техническому обслуживанию системы фильтрации рекомендуется прекратить фильтрацию.
- Регулярно проверяйте степень засорения фильтра.
- Рекомендуется еженедельно проверять обратную промывку или чистоту воды. Для обеспечения чистой воды в бассейне рекомендуется ежедневно фильтровать воду в течение 8 часов.
- Необходимо как можно скорее заменять любой поврежденный элемент или набор элементов. Используйте только детали, разрешенные к применению лицами, ответственными за реализацию изделия на рынке.
- Все фильтры и фильтрующие материалы следует регулярно проверять для предотвращения образования отложений, препятствующих нормальной фильтрации. Утилизация использованных фильтрующих материалов должна также соответствовать действующим нормам/требованиям законодательства.
- Соблюдайте все требования и рекомендации по технике безопасности, содержащиеся в руководстве. В случае сомнений по вопросам эксплуатации насоса или циркуляционных установок, обратитесь к квалифицированному мастеру или производителю/импортеру/дистрибьютору. Установка циркуляции воды должна соответствовать европейским, национальным и местным нормам и правилам, особенно в части электрооборудования. Любые изменения положения клапана, размера насоса, размера сетки могут привести к изменению расхода воды, а также скорости всасывания.
- Это изделие не предназначено для коммерческого применения.
Внимательно изучите инструкции и сохраните их для дальнейшего использования в справочных целях. СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ
УТИЛИЗАЦИЯ
Что означает перечеркнутый мусорный контейнер:
Утилизируемые электротехнические изделия запрещается выбрасывать с бытовым мусором.
Отправьте изделия на предприятия по переработке при наличии таковых. Для получения дополнительной информации о переработке обратитесь к местным властям или продавцу изделия.

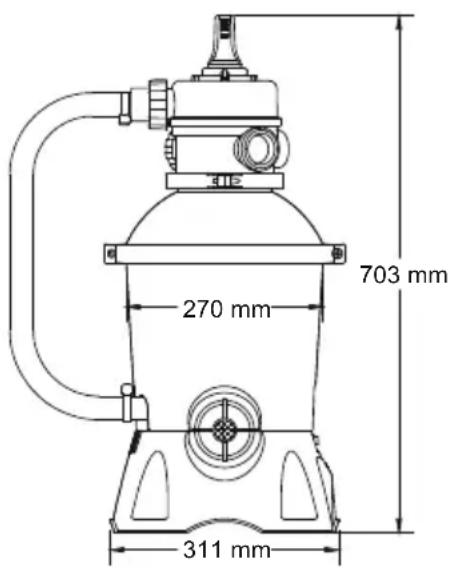

СПЕЦИФИКАЦИЯ
 | Диаметр фильтра: | 270 mm |
| Рабочая площадь фильтра: | 0.059 m^2 (0.635 ft^2) |
| Макс. Рабочее давление: | 0.42 Bar (6 PSI) |
| Рабочее давление песчаного фильтра: | <0.25 Bar (3.5 PSI) |
| Макс. температура воды: | 35°C |
| Песок: | Не входит в комплект поставки |
| Фракция песка: | Кварцевый песок No20,0,45-0,85 мм |
| Количество песка: | Приблизительно 8.5 кг |

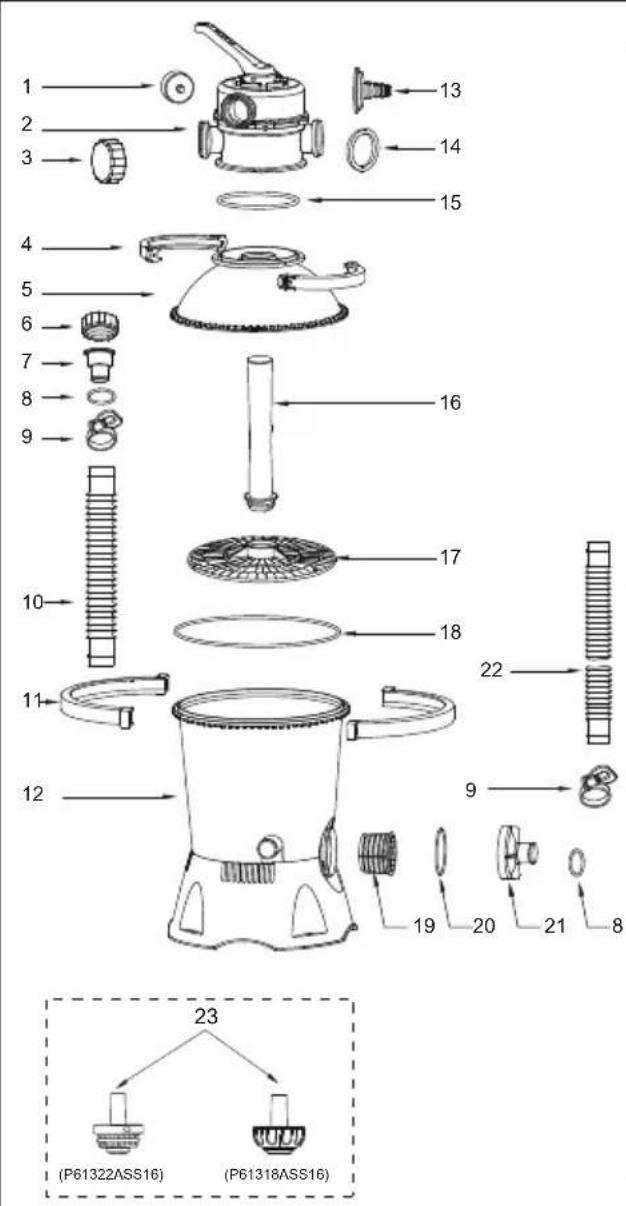

ОБЗОР КОМПЛЕКТА ЧАСТЕЙ
Перед сборкой песчаного фильтра, потратьте несколько минут на то, чтобы изучить все детали.
| No ЗАПЧАСТЬ No | AB | |
| 1 | P61138ASS16 | 1 | 1 |
| 2 | P03822 | 1 | 1 |
| 3 | P03830 | 1 | 1 |
| 4 | P03823 | 2 | 2 |
| 5 | P03825 | 1 | 1 |
| 6 | P03829 | 3 | 3 |
| 7 | P03824 | 2 | 2 |
| 8 | P6005ASS16 | 4 | 4 |
| 9 | P6124ASS16 | 6 | 4 |
| 10 | P6132ASS16 | 1 | 1 |
| 11 | P03828 | 2 | 2 |
| 12 | P05881(EU)/P05883(GB) | 1 | 1 |
| 13 | P6614ASS16 | 1 | 1 |
| 14 | P6029ASS16 | 3 | 3 |
| 15 | P6149ASS16 | 1 | 1 |
| 16 | P6660ASS16 | 1 | 1 |
| 17 | P6661ASS16 | 1 | 1 |
| 18 | P6662ASS16 | 1 | 1 |
| 19 | P6663ASS16 | 1 | 1 |
| 20 | P6664ASS16 | 1 | 1 |
| 21 | P6665ASS16 | 1 | 1 |
| 22 | P6022ASS16 | 2 | 2 |
| 23 | P61322ASS16 | 1 | 0 |
| P61318ASS16 | 1 | 0 |

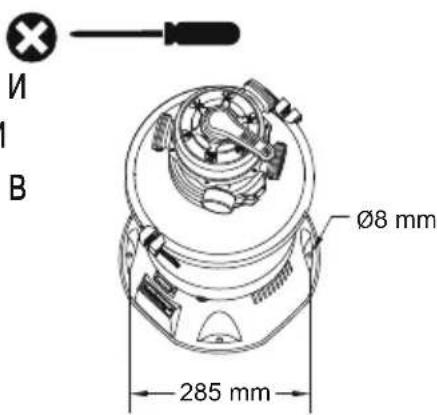

СБОРКА (Вам понадобится отвертка.)
- Аккуратно достаньте все детали из упаковки и проверьте все ли цело. Если какие то детали повреждены, немедленно поставьте об этом в известность продавца, у которого была сделана покупка.
- Песчаный фильтр следует поместить на прочном, ровном основании, лучше всего на
бетонном блоке. Расположите песчаный фильтр таким образом, чтобы патрубки и управляющий клапан были легко доступны для работы и обслуживания.
- Стандарт «EN60335-2-41 TEST» требует вертикальной установки песчаного фильтра на земле или на основании из дерева или бетона перед началом использования во избежание его случайного падения. Вес песчаного фильтра в сборе превышает 18 кг. Отверстия для крепления должны иметь диаметр 8 мм и располагаться на расстоянии 285 мм друг от друга. Для крепления песчаного фильтра к основанию используйте два болта с гайками диаметром до 8 мм.

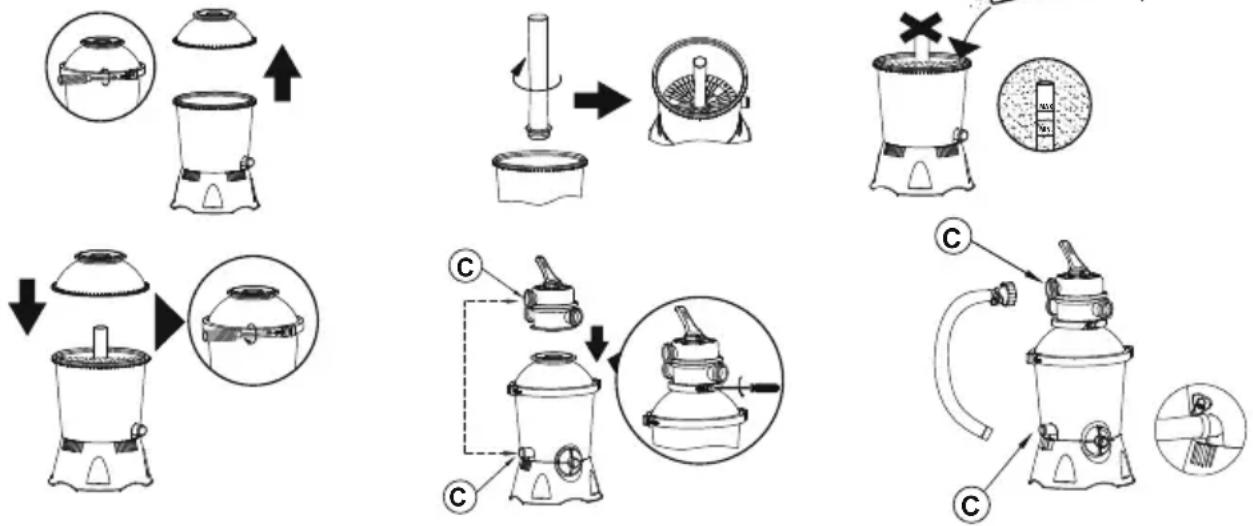

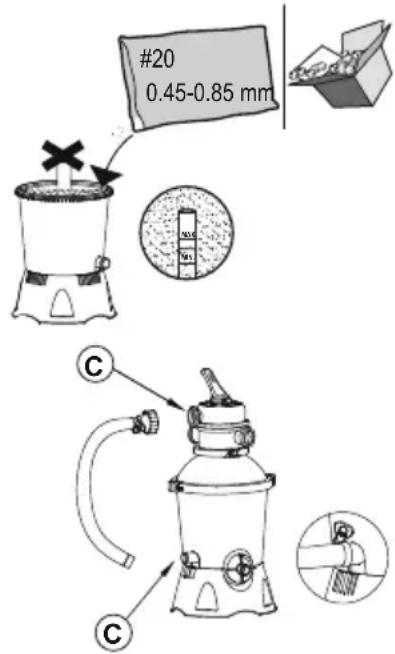

ЗАГРУЗИТЕ ПЕСОК, ПРЕДНАЗНАЧЕННЫЙ СПЕЦИАЛЬНО ДЛЯ БАССЕЙНОВ, ИЛИ FLOWCLEAR™ POLYSPHERE.
ПРИМЕЧАНИЕ: Используйте песок особого качества для бассейнов, без присутствия извести или глины: кварцевый песок №20, фракции 0,45-0,85 мм, одного мешка на 8.5кг должно хватить. Если вы не будете использовать рекомендованное количество фильтровального песка, фильтрующая способность снизится, а песочный фильтр может выйти из строя, что повлечет за собой аннулирование гарантии.
ПРИМЕЧАНИЕ: Чтобы не повредить скимер во время добавления песка, налейте немного воды в нижнюю часть корпуса, чтобы скимер на соединительном патрубке был под водой.
ПРИМЕЧАНИЕ. Песок или Flowclear™ Polysphere в комплект поставки не входят.
ПРИМЕЧАНИЕ. 28 г (0,06 фунта) Flowclear™ Polysphere заменяют 1 кг (2,20 фунта) песка.

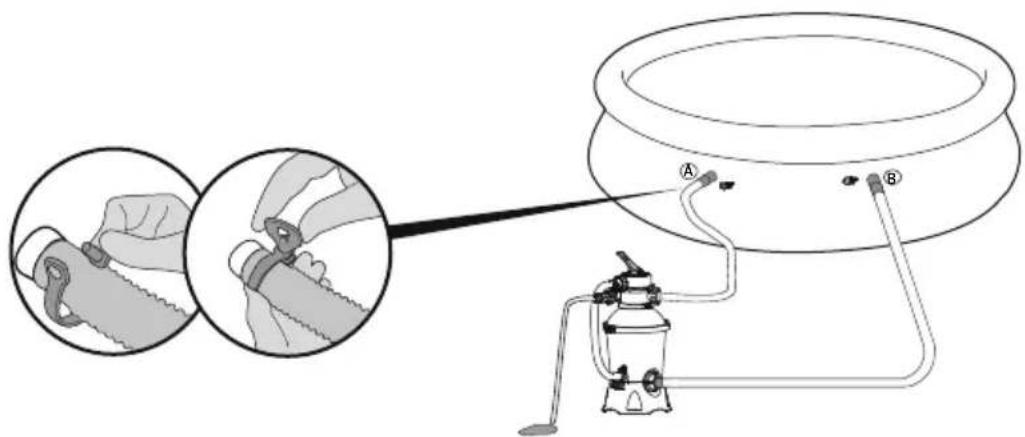

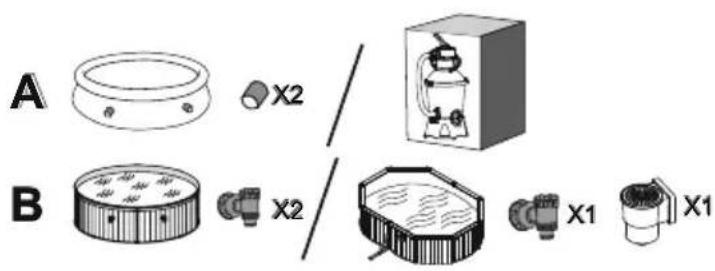

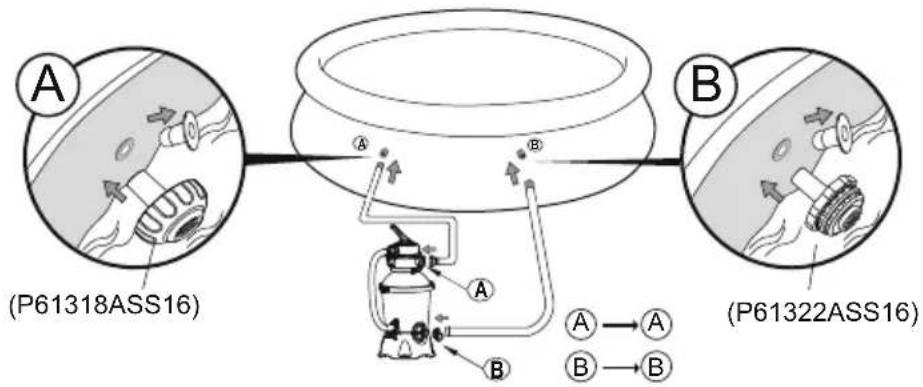

ПОДСОЕДИНЕНИЕ К БАССЕЙНУ
Для выполнения соединения
38 мм (1,5 дюйма)
1
subgraph_Sensor_A["(P61318ASS16)"]
A1["Component A"] --> A2["Component B"]
A2 --> A3["Flow Path A"]
A3 --> A4["Flow Path B"]
end
subgraph_Sensor_B["(P61322ASS16)"]
B1["Component B"] --> B2["Flow Path B"]
B2 --> B3["Flow Path B"]
end
A1 --> A4
A2 --> A4
A3 --> A4
B1 --> B3
B2 --> B3
style Sensor_A fill:#f9f,stroke:#333
style Sensor_B fill:#bbf,stroke:#333
2
3
СТОП Перед включением внимательно прочитайте руководство пользователя.
ЭКСПЛУАТАЦИЯ
ОПИСАНИЕ УПРАВЛЯЮЩЕГО КЛАПАНА
ВНИМАНИЕ: Во избежание повреждения оборудования и получения травмы, отключайте насос песчаного фильтра из розетки каждый раз при переключении режима управляющего
клапана. Изменение положения клапана во время работы насоса может испортить управляющий клапан, что может привести к травме или повреждению оборудования. Как пользоваться управляющим клапаном Нажмите вниз ручку управляющего клапана и поверните в нужное положение (режим)

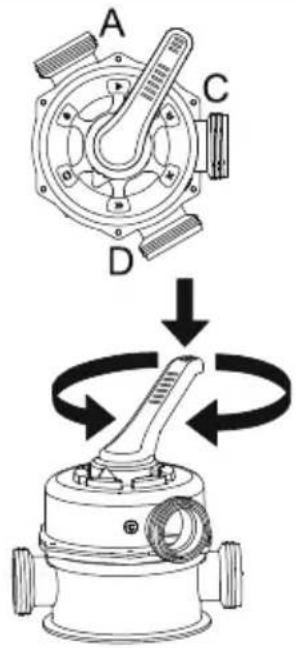

РЕЖИМЫ УПРАВЛЯЮЩЕГО КЛАПАНА
Управляющий клапан используется при выборе шести различных режимов работы фильтра: фильтрующего, закрытого, обратной промывки, Промывка, Слив и Циркуляция.

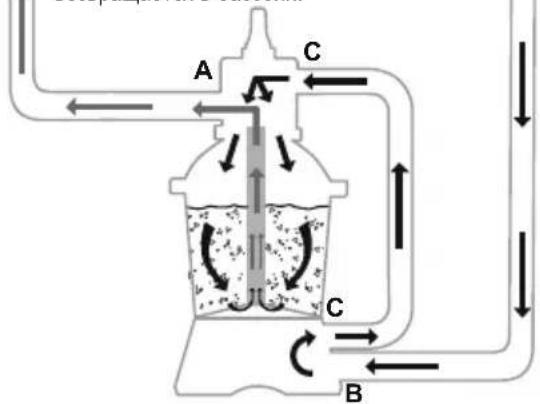

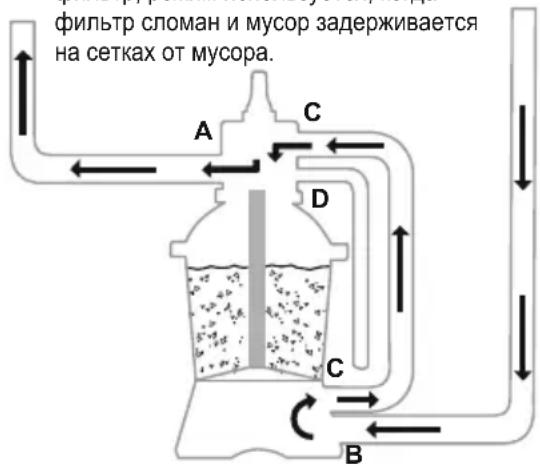

Фильтрующий: Этот режим
используется для фильтрации воды в бассейне и устанавливается в 99% случаев работы фильтра. Вода прокачивается через песчаный фильтр, где она очищается, и возвращается в бассейн.


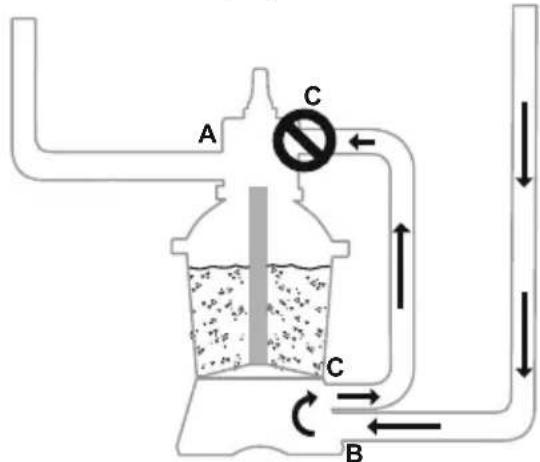

Закрытый: В этом режиме поток воды между фильтром и бассейном перекрыт.

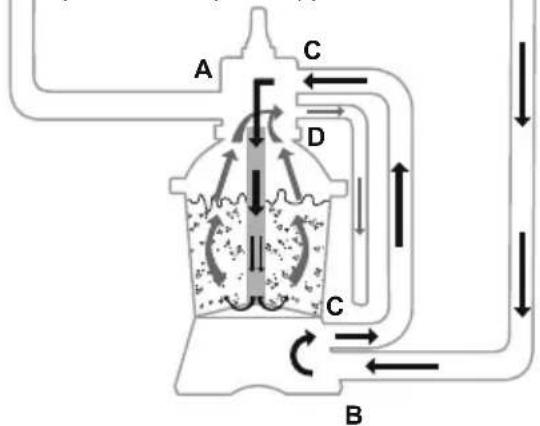

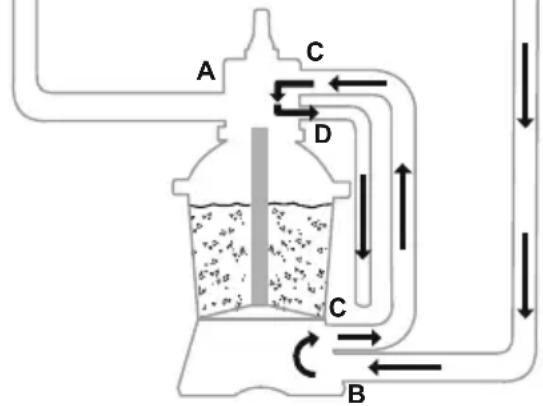

Обратная промывка: Этот
режим используется для очистки
песчаной массы; вода прокачивается
через соединительный патрубок,
далее снизу вверх через песок и
удаляется через патрубок D.


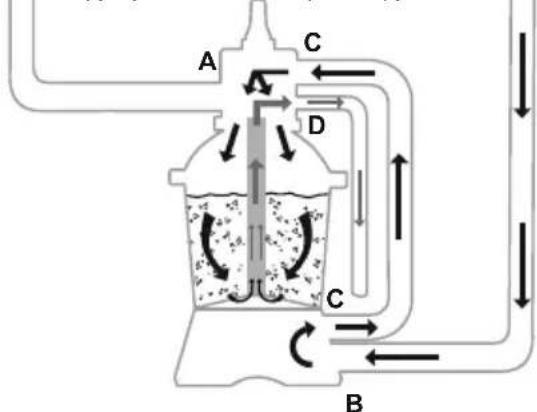

Промывка: Этот режим применяется при первом пуске, очистке и выравнивании песчаной массы после обратной промывки; вода пропускается вниз через песок, поднимается вверх по соединительному патрубку и выводится через патрубок D.
Слив: В этом режиме вода сливается из бассейна; при этой настройке вода идет мимо фильтра, вода откачивается и выходит из патрубка D, а не возвращается в бассейн.
Циркуляция: В этом режиме вода из бассейна циркулирует, минуя песчаный фильтр, режим используется, когда фильтр сломан и мусор задерживается на сетках от мусора.
ПРИМЕЧАНИЕ
- Убедитесь в том, что при сбросе воды выполняются все требования местных и государственных правил. Не спускайте воду туда, где она может что-нибудь затопить или повредить.
- Когда управляющий клапан выставлен в режимы промывки, обратной промывки или слива, вода выходит через патрубок D.
- Не включайте песчаный фильтр при этом положении управляющего клапана, чтобы не повредить его.
- Не выставляйте управляющий клапан в промежуточное положение, это приведет к протеканию воды.

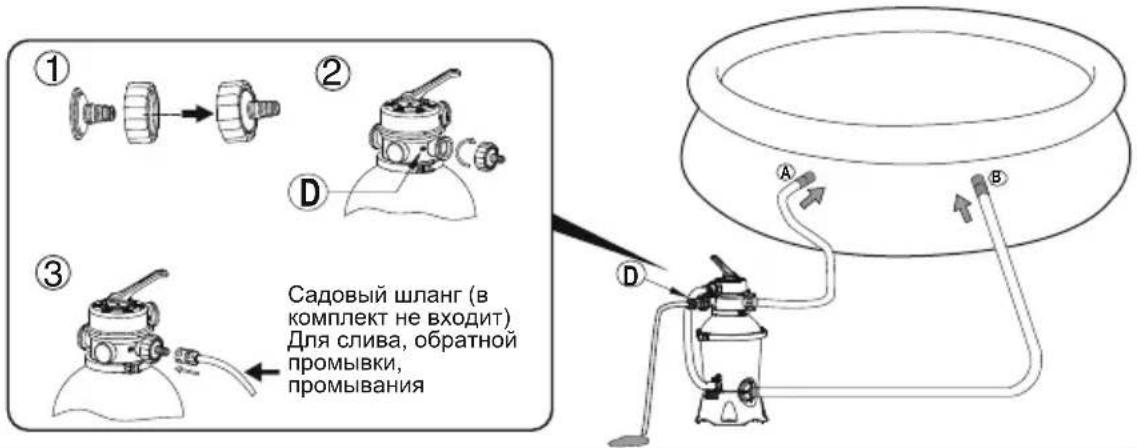

- Чтобы не было утечки воды, навинтите крышку патрубка D на патрубок D управляющего клапана перед использованием песчаного фильтра.
ВЫПУСКАНИЕ ВОЗДУХА
Нажмите на рукоятку регулирующего клапана и подождите, пока вода потечет из порта «D», чтобы выпустить воздух.
ПРИМЕЧАНИЕ. Необходимо повторять эту процедуру каждый раз при включении насоса после подготовки к зиме, обслуживания и обратной промывки слоя песка.
РУКОВОДСТВО ПО ПЕРВОМУ ИСПОЛЬЗОВАНИЮ
Обратная промывка и промывание выполняются для подготовки насоса к первому использованию и для промывки песка.
- Нажмите на ручку регулирующего клапана и поверните в положение функции обратной промывки.

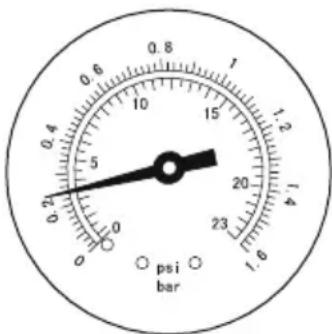

- Подсоедините к источнику питания и включите фильтр на 3-5 минут или до тех пор, пока не пойдет чистая вода.
- Выключите песочный фильтр и установите регулирующий клапан в положение функции промывания.
- Включите песочный фильтр на 1 минуту. Запустится обратная циркуляция воды через песочный фильтр, и будет выполнен ее слив через порт «D».
Обратная промывка
Промывание
- Выключите песочный фильтр. Установите регулирующий клапан в закрытое положение.
- При необходимости долейте в бассейн воду.
ВАЖНО! В ходе этой процедуры из бассейна вытекает вода, которую нужно доливать. Немедленно выключите песочный фильтр, если уровень воды доходит до уровня впускного и выпускного клапанов бассейна.
- Песчаный фильтр готов к работе. Переключите управляющий клапан в фильтрующее положение.
ПРИМЕЧАНИЕ: Для предотвращения риска электрического удара, вытирайте насухо песчаный фильтр.
- Работа песчаного фильтра.
ПРИМЕЧАНИЕ: Песчаный фильтр начал работу в фильтрующем режиме. Проверьте, возвращается ли вода в бассейн, и заметьте давление фильтра на манометре. Обычно рекомендуемое давление песчаного фильтра при работе меньше 0.25Бар (3.5PSI).
ОБСЛУЖИВАНИЕ ПЕСЧАНОГО ФИЛЬТРА
ОСТОРОЖНО! Перед началом работ по обслуживанию выключите и отсоедините песочный фильтр от сети питания; в противном случае имеется серьезная опасность получения травм и даже смертельного исхода. По мере накопления загрязнений в песочном фильтре показания давления на манометре будут увеличиваться.

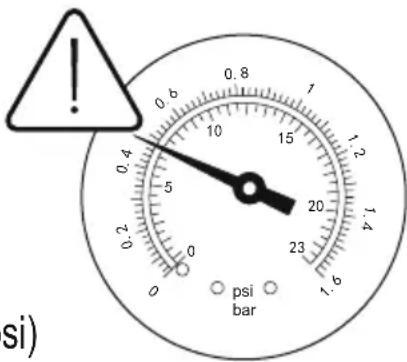

Когда показания манометра составят 0,25 бар (3,5 psi) или выше, либо поток воды в бассейн станет слишком малым, значит пришло время очистки песка. Для выполнения очистки песчаного слоя следуйте инструкциям, приведенным ранее в разделе «Обратная промывка и промывание».
ПРИМЕЧАНИЕ. Манометр предназначен только для целей технического обслуживания, а его показания служат только для справочных целей; его нельзя использовать как точный измерительный прибор.
ПРИМЕЧАНИЕ. Мы рекомендуем промывать песчаный слой раз в месяц или реже, в зависимости от частоты использования бассейна. Не промывайте песок слишком часто.
ОЧИСТКА ЗАЩИТНОГО ФИЛЬТРА
-
Отключите песчаный фильтр из розетки и переключите управляющий клапан в режим «Закрыто».
-
Замените сетки для улавливания засорений заглушками, чтобы исключить утечку воды.
- Снимите крышку фильтра, отвинтив ее.
- Выньте защитный фильтр, очистите его от мусора.
- Установите защитный фильтр на место.
Проверьте правильность совмещения отверстия в защитном фильтре.
- Проверьте, на месте ли уплотнительное кольцо.
ЗСнова завинтите крышку фильтра.
- Снимите заглушки и установите сетки для
улавливания засорений.
ПРИМЕЧАНИЕ: Защитный фильтр надо регулярно чистить. Грязный или забившийся защитный фильтр ухудшает работу песчаного фильтра.
ПОНИЖЕНИЕ УРОВНЯ ИЛИ СЛИВ ВОДЫ ИЗ БАССЕЙНА
- Выключите песочный фильтр и установите регулирующий клапан в положение функции слива.
- Отсоедините шланг от канала «А» бассейна и канала «А» песочного фильтра и присоедините к каналу «D».
ПРИМЕЧАНИЕ. Не забудьте заменить сетки для улавливания мусора заглушками, чтобы исключить утечку воды.
- Включите песочный фильтр в сеть, чтобы запустить фильтр и удалить воду из бассейна.
ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ ПЕСОЧНЫЙ ФИЛЬТР ДЛЯ РАБОТЫ БЕЗ ВОДЫ.
ХРАНЕНИЕ
В местах, где температура окружающего воздуха понижается до температуры замерзания воды, оборудование бассейна следует подготовить к зиме, чтобы не допустить его повреждения.
Замерзшая вода повредит песочный фильтр, что приведет к аннулированию гарантии.
- Выполните обратную промывку песочного фильтра.
- Слив воды из бассейна осуществляйте в соответствии с руководством пользователя бассейна.
- Отсоедините два шланга от бассейна и песочного фильтра.
- Полностью высыпьте песок из бака и просушите все компоненты.
- Храните песочный фильтр в сухом, недоступном для детей мест
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
| Неисправности | Возможные причины Способ устранения | |
| В бассейн поступает песок | – Песок слишком мелкий– Перемещение регулирующего клапана из положения функции обратной промывки в положение функции фильтрации без остановки работы песочного фильтра– Уровень песка слишком высокий– Поломка скиммера | – Рекомендуется кварцевый песок No 20 размером от 0,45 мм до 0,85 мм– Останавливайте работу песочного фильтра при каждой настройке регулирующего клапана– Проверяйте, находится ли уровень песка между отметками MAX и MIN на коллекторной втулке.– Замените скиммер |
| Отсутствует поток воды | – Не были вынуты стопорные заглушки– Воздух не выпущен– Регулирующий клапан установлен в закрытое положение– Сетчатый фильтр засорен– Поломка песочного фильтра | – Снимите стопорные заглушки и вставьте сетки для улавливания засорений– Установите клапан в положение функции фильтра– Выпустите воздух– Очистите сетчатый фильтр– Обратитесь в сервисную службу |
| Чрезмерное давление на фильтре | – Фильтр загрязнен– Известкование песчаного загрузочного слоя– Недостаточная обратная промывка– Поломка манометра | – Выполните обратную промывку– Осмотрите песок и при необходимости замените– Выполните обратную промывку, пока не начнет вытекать чистая вода– Замените манометр. |
| Регулирующий клапан протекает из канала D | – Регулирующий клапан установлен в положение между двумя функциями– Разорвана прокладка | – Установите клапан в положение одной из функций– Замените прокладку |
| Течь через соединители | – Шайба соединителей не на месте– Уплотнительное кольцо шлангового соединения повреждено– Шайба соединителей повреждена– Ослаблены крепления шлангов | – Установите шайбу на место– Замените уплотнительное кольцо– Замените шайбу– Затяните соединения |
FILTR PIASKOWY INSTRUKCJA OBSŁUGI
