Тип продукта	Песочный фильтр для бассейна
Бренд	Bestway
Модель	Flowclear 58499
Диаметр фильтра	320 мм
Реальная площадь фильтрации	0,075 м²
Максимальное рабочее давление	1,58 бар (23 PSI)
Рабочее давление	< 0,56 бар (8 PSI)
Максимальная температура воды	35 °C
Рекомендуемый тип песка	#20 кварцевый песок, 0,45-0,85 мм
Емкость песка	Примерно 20 кг
Электропитание	Однофазное, с устройством УЗО 30 мА
Минимальное расстояние до бассейна	3,5 м до розетки, 2 м до фильтра
Встроенный таймер	Циклы от 4 до 24 часов (работа/отдых)
Функции клапана	Фильтрация, закрытие, обратная промывка, полоскание, слив, циркуляция
Совместимый тип бассейна	Разборные бассейны (наземные)
Обслуживание	Ежемесячная обратная промывка, очистка сетки
Безопасность	Обязательное заземление, отключать перед обслуживанием
Вес (с песком)	Примерно 20 кг (включая песок)
Гарантия	См. руководство
Сертификаты	Соответствует европейским нормам

Часто задаваемые вопросы - Flowclear 58499 BESTWAY

Какова функция 6-ходового клапана?

Клапан имеет 6 режимов: Фильтрация (нормальная работа), Закрытие (остановка потока), Обратная промывка (очистка песка), Полоскание (после обратной промывки), Слив (опорожнение бассейна), Циркуляция (байпас фильтра).

Как установить песочный фильтр Flowclear 58499?

Установите фильтр на твердую ровную поверхность на расстоянии не менее 2 м от края бассейна. Убедитесь, что электрическая розетка находится на расстоянии более 3,5 м от бассейна, и подключите шланги в соответствии со схемой в руководстве. Перед первым использованием заполните резервуар кварцевым песком №20 (около 20 кг).

Какой тип песка использовать и в каком количестве?

Используйте кварцевый песок №20 (0,45-0,85 мм), около 20 кг. Не используйте известковый или глинистый песок. Также можно использовать полишарики Flowclear™ (28 г заменяют 1 кг песка).

Как выполнить первый запуск?

После заполнения фильтра песком установите клапан в положение Обратная промывка, включите насос на 3-5 минут до появления чистой воды, затем выключите и переключитесь в режим Полоскание на 1 минуту. Наконец, установите клапан в положение Фильтрация для нормальной работы.

Давление манометра превышает 0,56 бар, что делать?

Это указывает на загрязнение фильтра. Выполните обратную промывку до тех пор, пока сливаемая вода не станет чистой, затем полоскание перед возвратом в режим Фильтрация.

Как очистить сетку насоса?

Отключите устройство, закройте клапан, отвинтите крышку сетки, извлеките сетку и промойте ее чистой водой. Установите на место, проверив уплотнение. Выполняйте эту операцию периодически.

Можно ли использовать удлинитель?

Нет, использование удлинителя запрещено. Насос должен быть подключен непосредственно к заземленной розетке, защищенной УЗО 30 мА.

Как законсервировать песочный фильтр на зиму?

Осушите бассейн, промойте фильтр обратным током, отвинтите сливную пробку в нижней части резервуара для удаления остатков воды, извлеките песок, высушите все компоненты и храните фильтр в сухом месте, защищенном от мороза.

Что делать, если песок попадает в бассейн?

Убедитесь, что песок №20 (правильный размер), уровень песка находится между отметками MAX и MIN, и что скиммер (корзина) не поврежден. Избегайте переключения клапана при работающем насосе.

Сколько времени должна работать фильтрация в день?

Рекомендуется фильтровать не менее 8 часов в день для поддержания чистой воды. Таймер позволяет программировать циклы на 4, 6, 8, 10, 12 или 24 часа.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Flowclear 58499 BESTWAY

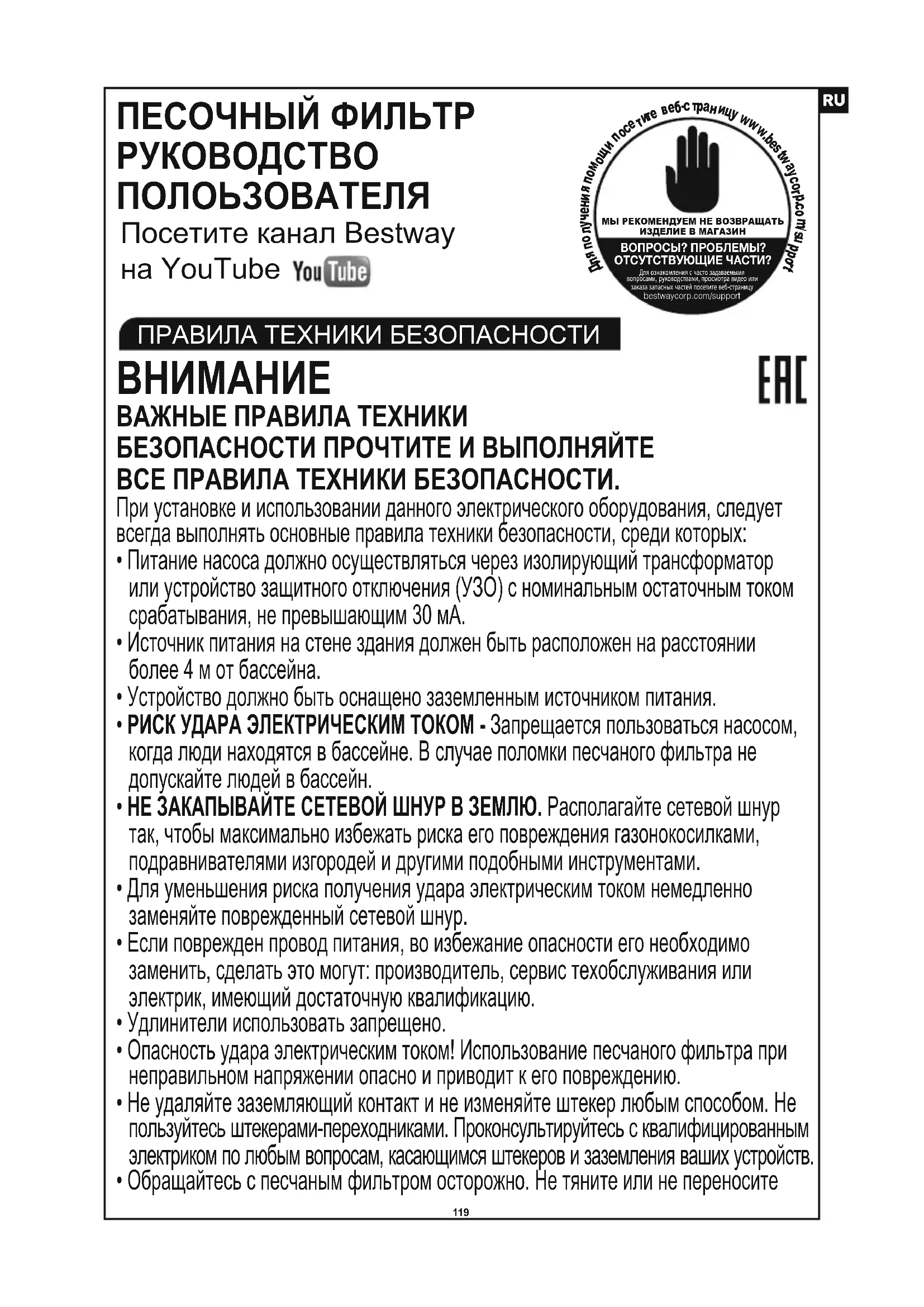

ПЕСОЧНЫЙ ФИЛЬТР РУКОВОДСТВО ПОЛОЗОВАТЕЛЯ

Посетите канал Bestway

на YouTube YouTube

Для по пучения помощи посетие веб-страницу www.bestwaycorp.com/support МЫ РЕКОМЕНДУЕМ НЕ ВОЗВРАЩАТЬ ИЗДЕЛИЕ В МАГАЗИН ВОПРОСЫ? ПРОБЛЕМЫ? ОСТУСТВУЮЩИЕ ЧАСТИ? Для ознакомления с часто здраваешьки вопросами, руководствами, проскопта видео или закана запасных частей посетите веб-страницу bestwaycorp.com/support

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ВНИМАНИЕ

EAC

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ

БЕЗОПАСНОСТИ ПРОЧТИТЕ И ВЫПОЛНЯЙТЕ ВСЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ.

При установке и использовании данного электрического оборудования, следует всегда выполнять основные правила техники безопасности, среди которых:

• Питание насоса должно осуществляться через изолирующий трансформатор или устройство защитного отключения (УЗО) с номинальным остаточным током срабатывания, не превышающим 30 мА.
• Источник питания на стене здания должен быть расположен на расстоянии более 4 м от бассейна.
• Устройство должно быть оснащено заземленным источником питания.
• РИСК УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ - Запрещается пользоваться насосом, когда люди находятся в бассейне. В случае поломки песчаного фильтра не допускайте людей в бассейн.
• НЕ ЗАКАПЫВАЙТЕ СЕТЕВОЙ ШНУР В ЗЕМЛЮ. Располагайте сетевой шнур так, чтобы максимально избежать риска его повреждения газонокосилками, подравнивателями изгородей и другими подобными инструментами.
• Для уменьшения риска получения удара электрическим током немедленно заменяйте поврежденный сетевой шнур.
• Если поврежден провод питания, во избежание опасности его необходимо заменить, сделать это могут: производитель, сервис техобслуживания или электрик, имеющий достаточную квалификацию.
• Удлинители использовать запрещено.
• Опасность удара электрическим током! Использование песчаного фильтра при неправильном напряжении опасно и приводит к его повреждению.
• Не удаляйте заземляющий контакт и не изменяйте штекер любым способом. Не пользуйтесь штекерами-переходниками. Проконсультируйтесь с квалифицированным электриком по любым вопросам, касающимся штекеров и заземления ваших устройств.
• Обращайтесь с песчаным фильтром осторожно. Не тяните или не переносите

песчаный фильтр за сетевой шнур. Никогда не выдергивайте штекер из розетки за провод. Оберегайте шнур от потертостей. Острые предметы, масло, движущиеся части и тепло не должны воздействовать на песчаный фильтр.

- Всегда отключайте изделие из розетки перед тем, как убрать, почистить, произвести техобслуживание или отрегулировать изделие.

- Не подсоединяйте и не отсоединяйте устройство от сети питания влажными руками.

- Обязательно отсоединяйте устройство от сети питания:

• В дождливые дни;

• Перед чисткой или другим обслуживанием;

- Если вы оставляете его без присмотра на долгое время (например, уезжая на праздники).

- Если изделие не будет использоваться в течение долгого времени, например, зимой, разберите его и храните в закрытом помещении.

- ОСТОРОЖНО! Прочитайте инструкции перед использованием изделия, а также перед каждой установкой и сборкой.

• Храните эту инструкцию в надежном месте. Сверяйтесь с ней каждый раз, разбирая бассейн.

• В случае утери инструкции обратитесь в компанию Bestway или на веб-сайт: www.bestwaycorp.com

- Электрические подключения должны соответствовать национальным нормам ведения электромонтажных работ. При возникновении любых вопросов обращайтесь к квалифицированному электрику.

ОСТОРОЖНО: Этот песчаный фильтр предназначен для использования только со складными бассейнами. Не используйте его в стационарных бассейнах.

Складной бассейн – бассейн, изготовленный таким образом, что его можно быстро разобрать для хранения и снова собрать для использования.

Стационарный бассейн – бассейн, построенный в земле или на земле, или же в здании, таким образом, он не может быть быстро разобран для хранения.

- Данное изделие может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями либо лицами без соответствующих навыков и опыта, если они находятся под присмотром или проинструктированы на предмет безопасного использования изделия и осознают связанные с этим опасности. Детям запрещается играть с изделием. Чистку и пользовательское обслуживание запрещено выполнять детям без присмотра. (Для рынка ЕС)

- Данное изделие не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными и умственными возможностями, а также лицами без соответствующего опыта и знаний, если они не находятся под присмотром или не проинструктированы о порядке пользования изделием

лицом, ответственным за их безопасность. Следует наблюдать за детьми, чтобы они не игрались с изделием. (Для рынков вне ЕС)

- Чистку и пользовательское обслуживание должны выполнять взрослые старше 18 лет, осведомленные об опасности поражения электрическим током.

ПРИМЕЧАНИЕ:

• Поместите песчаный фильтр на прочную и ровную поверхность. Убедитесь в том, что песчаный фильтр располагается не ближе 2м от бассейна. Это расстояние должно быть как можно больше.
• Обратите внимание на положение бассейна и песчаного фильтра, должны иметься нормальные условия для вентиляции, слива воды и доступа для техобслуживания. Никогда не размещайте песчаный фильтр там, где может скапливаться вода, или на дорожке вокруг бассейна.
• После установки бассейна должен быть обеспечен доступ к штекеру. Штекер песчаного фильтра должен располагаться не ближе 3,5метров от бассейна.
• Атмосферные условия могут повлиять на работу и срок службы песчаного фильтра; примите надлежащие предосторожности для того, чтобы защитить песчаный фильтр от ненужного износа, который может произойти из-за холодной или жаркой погоды и под воздействием прямых солнечных лучей.
  • Перед использованием песчаного фильтра осмотрите его и убедитесь в том, что все детали на месте. Сообщайте фирме Бестуэй (Bestway) по адресу обслуживания клиентов, указанному в этом руководстве, обо всех поврежденных или отсутствующих во время покупки деталях.
• Все изношенные детали должны быть заменены как можно скорее. Используйте только детали, поставляемые производителем.
• Не разрешайте ни детям, ни взрослым опираться или сидеть на изделии.
• Не добавляйте химикаты в песчаный фильтр.
• При использовании для очистки воды в бассейне химикатов рекомендуется использовать минимальное время фильтрации для безопасности купающихся в соответствии с нормативами.
• Установленное изделие следует использовать только для сред, предусмотренных или указанных производителем.
• Необходимо проверить, чтобы всасывающие отверстия не были заблокированы.
• Во время проведения работ по техническому обслуживанию системы фильтрации рекомендуется прекратить фильтрацию.
  • Регулярно проверяйте степень засорения фильтра.
• Рекомендуется еженедельно проверять обратную промывку или чистоту воды. Для обеспечения чистой воды в бассейне рекомендуется ежедневно фильтровать воду в течение 8 часов.
• Необходимо как можно скорее заменять любой поврежденный элемент или набор элементов. Используйте только детали, разрешенные к применению

лицами, ответственными за реализацию изделия на рынке.

• Все фильтры и фильтрующие материалы следует регулярно проверять для предотвращения образования отложений, препятствующих нормальной фильтрации. Утилизация использованных фильтрующих материалов должна также соответствовать действующим нормам/требованиям законодательства.
• Соблюдайте все требования и рекомендации по технике безопасности, содержащиеся в руководстве. В случае сомнений по вопросам эксплуатации насоса или циркуляционных установок, обратитесь к квалифицированному мастеру или производителю/импортеру/дистрибьютору. Установка циркуляции воды должна соответствовать европейским, национальным и местным нормам и правилам, особенно в части электрооборудования. Любые изменения положения клапана, размера насоса, размера сетки могут привести к изменению расхода воды, а также скорости всасывания.

- Это изделие не предназначено для коммерческого применения.

ВНИМАТЕЛЬНО ИЗУЧИТЕ ИНСТРУКЦИИ И СОХРАНИТЕ ИХ ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ В СПРАВОЧНЫХ ЦЕЛЯХ.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

УТИЛИЗАЦИЯ

Что означает перечеркнутый мусорный контейнер:

Утилизируемые электротехнические изделия запрещается выбрасывать с бытовым мусором.

Отправьте изделия на предприятия по переработке при наличии таковых. Для получения дополнительной информации о переработке обратитесь к местным властям или продавцу изделия.

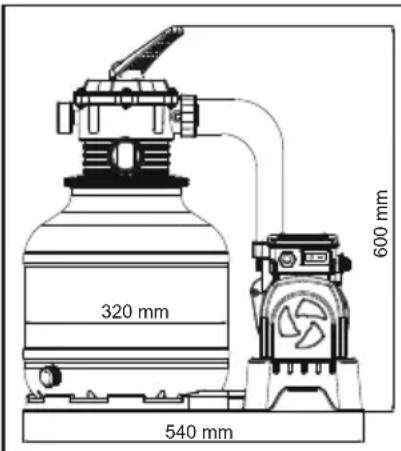

СПЕЦИФИКАЦИЯ

320 mm 540 mm 600 mm

Диаметр фильтра:	320 mm
Рабочая площадь фильтра:	0.075 m^2 (0.81 ft^2)
Макс. Рабочее давление:	1.58 Bar (23 PSI)
Рабочее давление песчаного фильтра:	<0.56 Bar (8 PSI)
Макс. температура воды:	35°C
Песок:	Не входит в комплект поставки
Фракция песка:	Кварцевый песок No20, 0,45-0,85 мм
Количество песка:	Приблизительно 20 кг

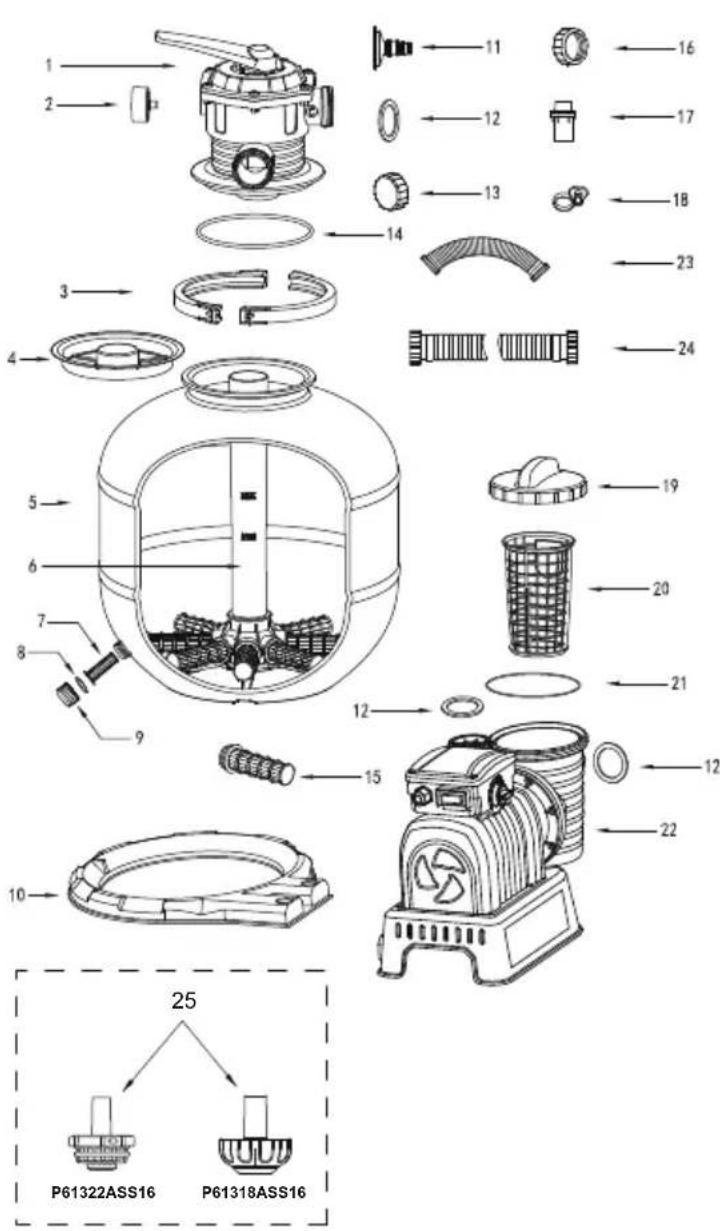

ОБЗОР КОМПЛЕКТА ЧАСТЕЙ

Перед сборкой песчаного фильтра, потратьте несколько минут на то, чтобы изучить все детали.

СБОРКА (Вам понадобится отвертка.)

1. Аккуратно достаньте все детали из упаковки и проверьте все ли цело. Если какие то детали повреждены, немедленно поставьте об этом в известность продавца, у которого была сделана покупка.

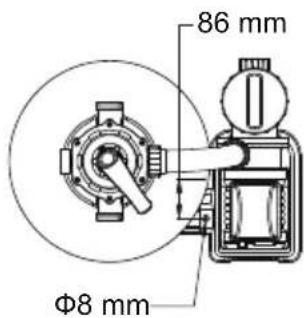

2. Песчаный фильтр следует поместить на прочном, ровном основании, лучше всего на

86 mm Φ8 mm

бетонном блоке. Расположите песчаный фильтр таким образом, чтобы патрубки и управляющий клапан были легко доступны для работы и обслуживания.

1. Стандарт «EN60335-2-41 TEST» требует вертикальной установки песчаного фильтра на земле или на основании из дерева или бетона перед началом использования во избежание его случайного падения. Вес песчаного фильтра в сборе превышает 18 кг. Отверстия для крепления должны иметь диаметр 8 мм и располагаться на расстоянии 86мм друг от друга. Для крепления песчаного фильтра к основанию используйте два болта с гайками диаметром до 8мм.

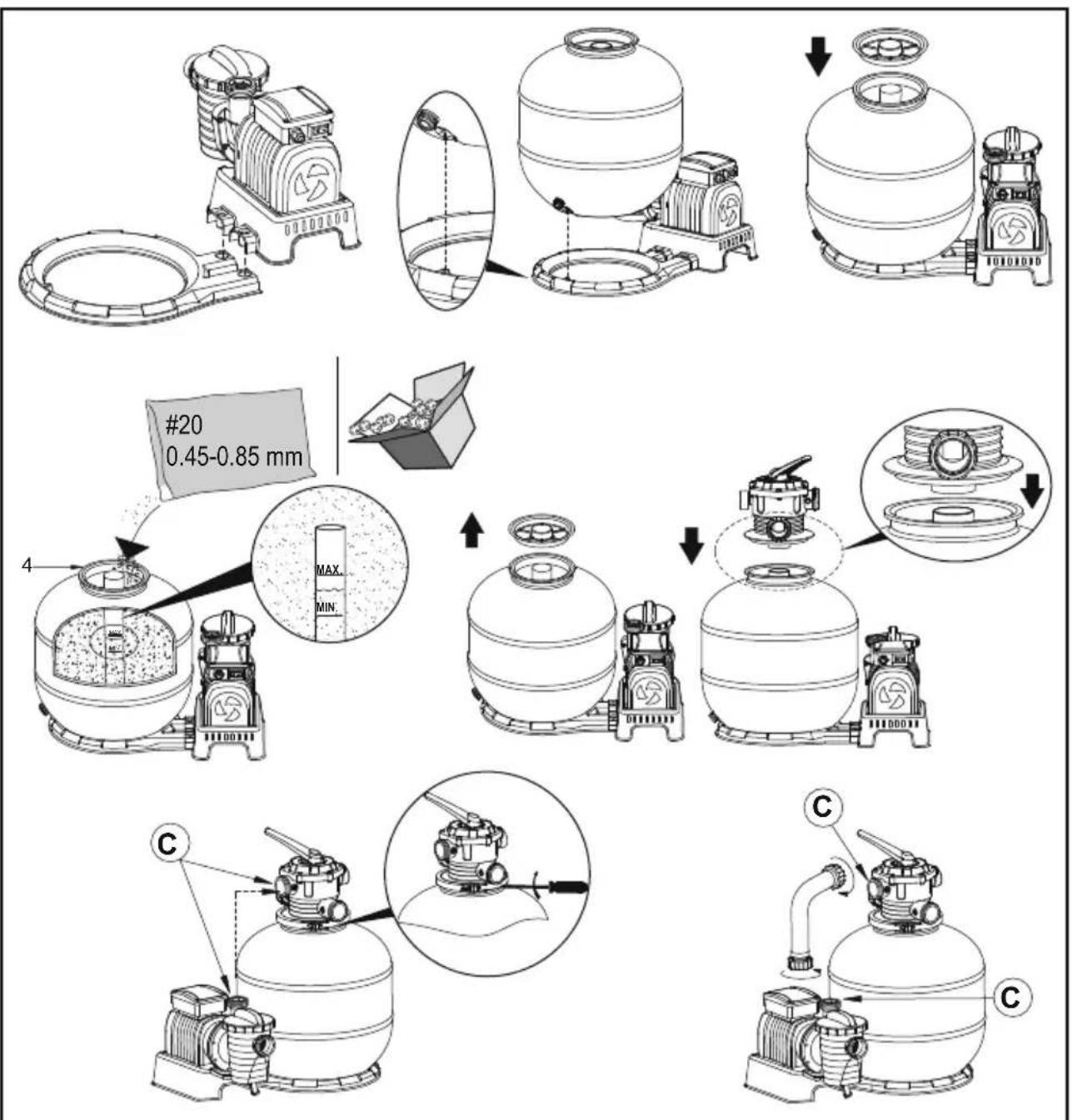

ЗАГРУЗИТЕ ПЕСОК, ПРЕДНАЗНАЧЕННЫЙ СПЕЦИАЛЬНО ДЛЯ БАССЕЙНОВ, ИЛИ FLOWCLEAR™ POLYSPHERE.

ПРИМЕЧАНИЕ: Используйте песок особого качества для бассейнов, без присутствия извести или глины: кварцевый песок №20, фракции 0,45-0,85мм, одного мешка на 20кг должно хватить. Если вы не будете использовать рекомендованное количество фильтровального песка, фильтрующая способность снизится, а песочный фильтр может выйти из строя, что повлечет за собой аннулирование гарантии.

ВАЖНО! В данном песочном фильтре для бассейна рекомендуется использовать кварцевый песок №20. Он откалиброван для улавливания частичек загрязнений в размерном диапазоне 20-100 микрон.

Небольшое количество загрязнений может проходить сквозь песок и попадать обратно в бассейн. Это нормально, особенно, если загрязнения очень мелкие или илистые.

Чтобы ограничить это, необходимо следовать инструкции по техническому обслуживанию и, при необходимости, выполнять обратную промывку и промывание песка.

Также рекомендуется обратиться к продавцу бассейна с целью приобретения химического средства, предназначенного для очистки песка. Правильное обслуживание песчаного слоя фильтра оптимизирует эффективность очистки и предотвратит скопление жиров и солевых отложений.

При очистке пылесосом дна бассейна с большим количеством мусора рекомендуется выполнить обратную промывку песка после очистки половины бассейна.

Помните о необходимости выполнения обратной промывки и промывания песка каждый раз после очистки пылесосом дна бассейна.

ПРИМЕЧАНИЕ: Чтобы не повредить скимер во время добавления песка, налейте немного воды в нижнюю часть корпуса, чтобы скимер на соединительном патрубке был под водой.

ПРИМЕЧАНИЕ: Песок или Flowclear™ Polysphere в комплект поставки не входят.

ПРИМЕЧАНИЕ: 28 г (0,06 фунта) Flowclear™ Polysphere заменяют 1 кг (2,20 фунта) песка.

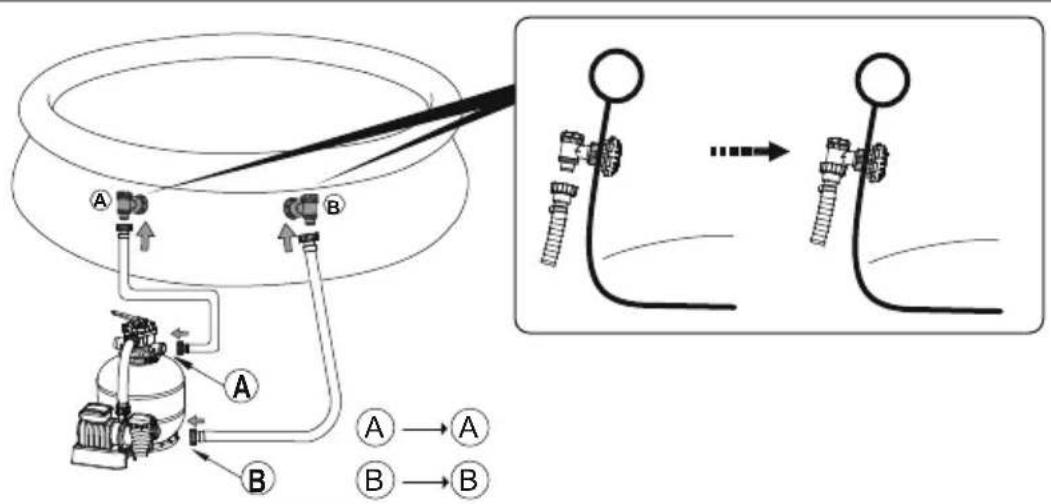

ПОДСОЕДИНЕНИЕ К БАССЕЙНУ
1

① ② D ③ Садовый шланг (в комплект не входит) Для слива, обратной промывки,промывания

ДЛЯ БАССЕЙНА С КЛАПАНОМ НА 32 ММ (1,25 ДЮЙМА)

СТОП Перед включением внимательно прочитайте руководство пользователя.

ЭКСПЛУАТАЦИЯ

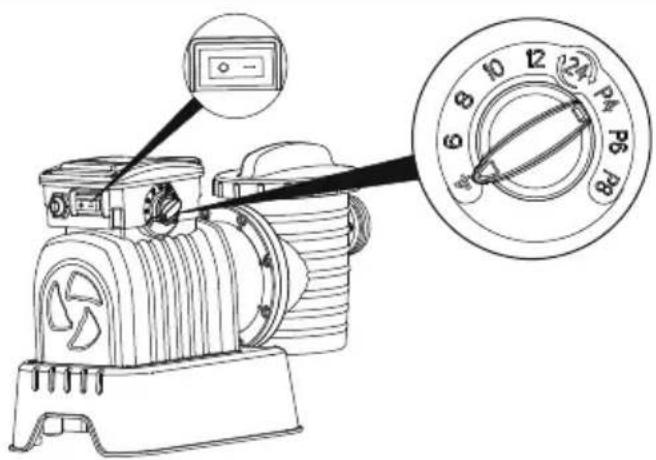

ТАЙМЕР

1. Вставьте вилку в розетку электросети и установите выключатель в положение «ВКЛ.» (-). Песочный фильтр немедленно начнет работать.
2. Установите выключатель в положение «ВЫКЛ.» (0). Песочный фильтр немедленно перестанет работать.
3. После включения поворотом ручки в нужное положение можно задать время работы, время покоя и время цикла. Подробные сведения см. в таблице ниже.
4. После поворота ручки в новое положение предыдущий цикл работы насоса отменяется и начинается новый цикл.
5. Каждый раз после подачи питания на фильтр или его перезапуска начинается новый цикл, соответствующий положению ручки таймера.

ПРИМЕЧАНИЕ. После установки ручки в положение круглосуточной работы (24) песочный фильтр будет работать непрерывно без времени покоя.

Положение ручки	Время работы (час)	Время покоя (час)	Длительность цикла (час)
4	4	20	24
6	6	18	24
8	8	16	24
10	10	14	24
12	12	12	24
24	24	0	24
P4	4	4	8
P6	6	6	12
P8	8	8	16

ОПИСАНИЕ УПРАВЛЯЮЩЕГО КЛАПАНА

ВНИМАНИЕ: Во избежание повреждения оборудования и получения травмы, отключайте насос песчаного фильтра из розетки каждый раз при переключении режима управляющего клапана.

Изменение положения клапана во время работы насоса может

испортить управляющий клапан, что может привести к травме или повреждению оборудования.

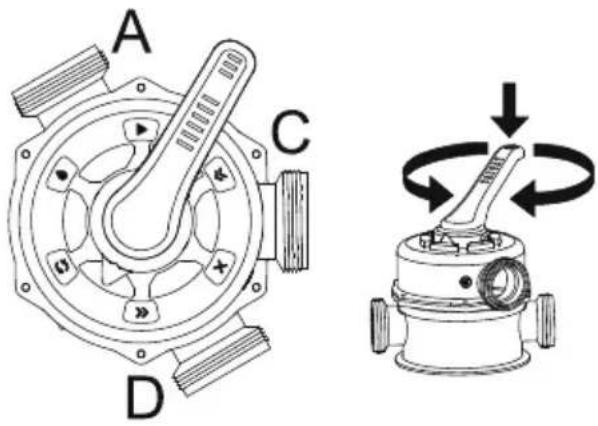

Как пользоваться управляющим клапаном

Нажмите вниз ручку управляющего клапана и поверните в нужное положение (режим)

A C D

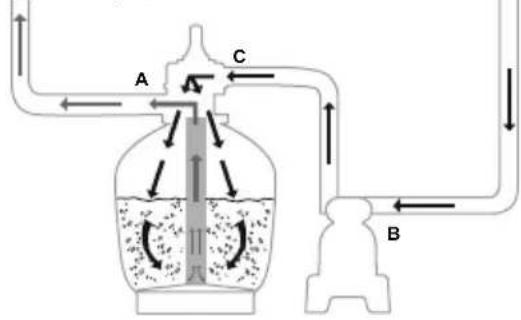

Фильтрующий: Этот режим
используется для фильтрации воды в бассейне и устанавливается в 99% случаев работы фильтра. Вода прокачивается через песчаный фильтр, где она очищается, и возвращается в бассейн.

A C B

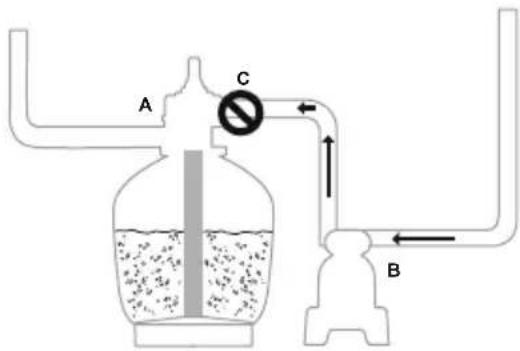

Закрытый: В этом режиме поток воды между фильтром и бассейном перекрыт.

A C B

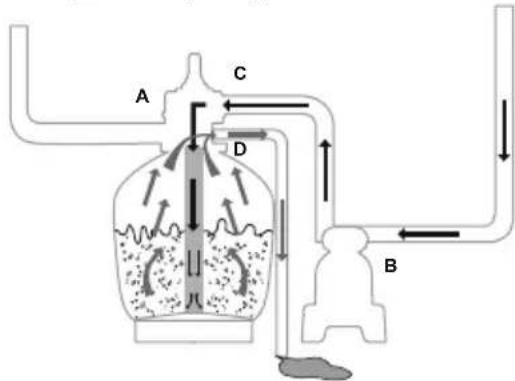

Обратная промывка: Этот режим используется для очистки песчаной массы; вода прокачивается через соединительный патрубок, далее снизу вверх через песок и удаляется через патрубок D.

A C D B

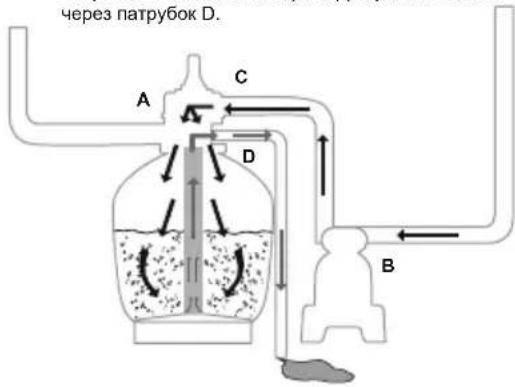

Промывка: Этот режим применяется при первом пуске, очистке и выравнивании песчаной массы после обратной промывки; вода пропускается вниз через песок, поднимается вверх по соединительному патрубку и выводится через патрубок D.

через патрубок D. A C D B

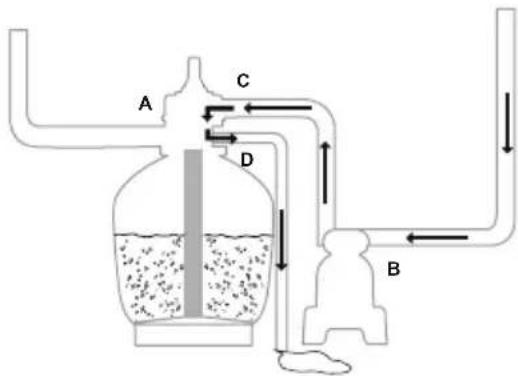

Слив: В этом режиме вода сливается из бассейна; при этой настройке вода идет мимо фильтра, вода откачивается и выходит из патрубка D, а не возвращается в бассейн.

A C D B

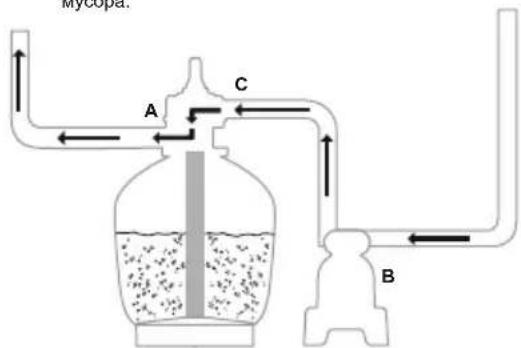

Циркуляция: В этом режиме вода из бассейна циркулирует, минуя песчаный фильтр, режим используется, когда фильтр сломан и мусор задерживается на сетках от мусора.

Myoepa. A C B

ПРИМЕЧАНИЕ

• Убедитесь в том, что при сбросе воды выполняются все требования местных и государственных правил. Не спускайте воду туда, где она может что-нибудь затопить или повредить.
• Когда управляющий клапан выставлен в режимы промывки, обратной промывки или слива, вода выходит через патрубок D.
• Не включайте песчаный фильтр при этом положении управляющего

клапана, чтобы не повредить его.

• Не выставляйте управляющий клапан в промежуточное положение, это приведет к протеканию воды.
• Чтобы не было утечки воды, навинтите крышку патрубка D на патрубок D управляющего клапана перед использованием песчаного фильтра.

Выпускание воздуха

Нажмите на рукоятку регулирующего клапана и подождите, пока вода потечет из порта «D», чтобы выпустить воздух.

ПРИМЕЧАНИЕ: Необходимо повторять эту процедуру каждый раз при включении насоса после подготовки к зиме, обслуживания и обратной промывки слоя песка.

РУКОВОДСТВО ПО ПЕРВОМУ ИСПОЛЬЗОВАНИЮ

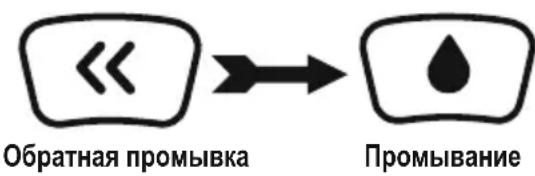

Обратная промывка и промывание выполняются для подготовки насоса к первому использованию и для промывки песка.

1. Нажмите на ручку регулирующего клапана и поверните в положение функции обратной промывки.
2. Подсоедините к источнику питания и включите фильтр на 3-5 минут или до тех пор, пока не пойдет чистая вода.
3. Выключите песочный фильтр и установите регулирующий клапан в положение функции промывания.
4. Включите песочный фильтр на 1 минуту. Запустится обратная циркуляция воды через песочный фильтр, и будет выполнен ее слив через порт «D».
5. Выключите песочный фильтр. Установите регулирующий клапан в закрытое положение.
6. При необходимости долейте в бассейн воду.

ВАЖНО! В ходе этой процедуры из бассейна вытекает вода, которую нужно доливать. Немедленно выключите песочный фильтр, если уровень воды доходит до уровня впускного и выпускного клапанов бассейна.

1. Песчаный фильтр готов к работе. Переключите управляющий клапан в фильтрующее положение. ПРИМЕЧАНИЕ: Для предотвращения риска электрического удара, вытирайте насухо песчаный фильтр. ВАЖНО: Перед выполнением этого действия убедитесь в том, что резервуар устойчиво расположен на базе и правильно соединен с насосом.

2. Работа песчаного фильтра.

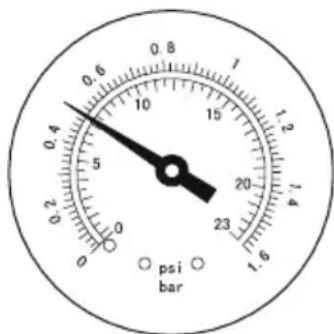

ПРИМЕЧАНИЕ: Песчаный фильтр начал работу в фильтрующем режиме. Проверьте, возвращается ли вода в бассейн, и заметьте давление фильтра на манометре. Обычно рекомендуемое давление песчаного фильтра при работе меньше 0.56Бар (8.0PSI).

psi bar

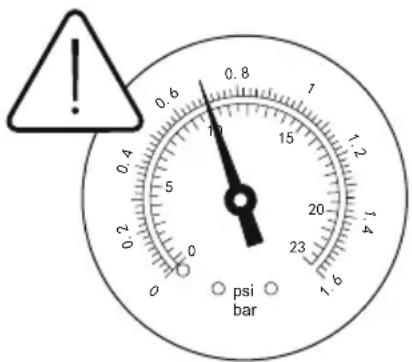

ОБСЛУЖИВАНИЕ ПЕСЧАНОГО ФИЛЬТРА

ОСТОРОЖНО! Перед началом работ по обслуживанию выключите и отсоедините песочный фильтр от сети питания; в противном случае имеется серьезная опасность получения травм и даже смертельного исхода. По мере накопления загрязнений в песочном фильтре показания давления на манометре будут увеличиваться. Когда показания манометра составят 0,56 бар (8,0 psi) или выше, либо поток воды в бассейн станет слишком малым, значит пришло время очистки песка. Для выполнения очистки песчаного слоя следуйте инструкциям, приведенным ранее в разделе «Обратная промывка и промывание».

0.8 0.6 1 0.4 7 15 20 1.2 0.2 5 23 1.6 psi bar

ПРИМЕЧАНИЕ:

1. Манометр предназначен только для целей технического обслуживания, а его показания служат только для справочных целей; его нельзя использовать как точный измерительный прибор.
2. Мы рекомендуем промывать песчаный слой раз в месяц или реже, в зависимости от частоты использования бассейна. Не промывайте песок слишком часто.

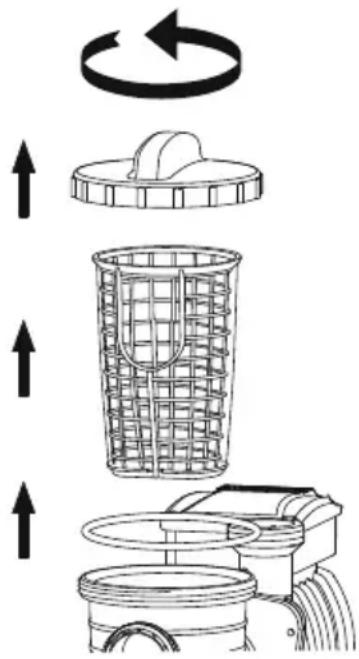

ОЧИСТКА ЗАЩИТНОГО ФИЛЬТРА

1. Отключите песчаный фильтр из розетки и переключите управляющий клапан в режим «Закрыто».
2. Замените сетки для улавливания засорений заглушками, чтобы исключить утечку воды.
3. Снимите крышку фильтра, отвинтив ее.
4. Выньте защитный фильтр, очистите его от мусора.
5. Установите защитный фильтр на место. Проверьте правильность совмещения отверстия в защитном фильтре.

6. Проверьте, на месте ли уплотнительное кольцо. ЗСнова завинтите крышку фильтра.

7. Снимите заглушки и установите сетки для улавливания засорений. ПРИМЕЧАНИЕ: Защитный фильтр надо регулярно чистить. Грязный или забившийся защитный фильтр ухудшает работу песчаного фильтра.

ПОНИЖЕНИЕ УРОВНЯ ИЛИ СЛИВ ВОДЫ ИЗ БАССЕЙНА

1. Выключите песочный фильтр и установите регулирующий клапан в положение функции слива.

2. Отсоедините шланг от канала «А» бассейна и канала «А» песочного фильтра и присоедините к каналу «D».

3. Включите песочный фильтр в сеть, чтобы запустить фильтр и удалить воду из бассейна.

ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ ПЕСОЧНЫЙ ФИЛЬТР ДЛЯ РАБОТЫ БЕЗ ВОДЫ.

ХРАНЕНИЕ

В местах, где температура окружающего воздуха понижается до температуры замерзания воды, оборудование бассейна следует подготовить к зиме, чтобы не допустить его повреждения. Замерзшая вода повредит песочный фильтр, что приведет к аннулированию гарантии.

1. Выполните обратную промывку песочного фильтра.
2. Слейте воду из бассейна согласно инструкции пользователя бассейна.
3. Отвинтите крышку сливного клапана снизу бака и слейте оставшуюся воду.
4. Отсоедините оба шланга от бассейна и песчаного фильтра.
5. Полностью высыпьте песок из ёмкости и высушите все детали.
6. Положите песчаный фильтр на хранение в сухое место подальше от детей.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправности Возможные причины Способ устранения
В бассейн поступает песок	– Песок слишком мелкий– Перемещение регулирующего клапана из положения функции обратной промывки в положение функции фильтрации без остановки работы песочного фильтра– Уровень песка слишком высокий– Поломка скиммера	– Рекомендуется кварцевый песок No 20 размером от 0,45 мм до 0,85 мм– Останавливайте работу песочного фильтра при каждой настройке регулирующего клапана– Проверяйте, находится ли уровень песка между отметками MAX и MIN на коллекторной втулке.– Замените скиммер
Отсутствует поток воды	– Не были вынуты стопорные заглушки– Воздух не выпущен– Регулирующий клапан установлен в закрытое положение– Сетчатый фильтр засорен– Поломка песочного фильтра	– Снимите стопорные заглушки и вставьте сетки для улавливания засорений– Установите клапан в положение функции фильтра– Выпустите воздух– Очистите сетчатый фильтр– Обратитесь в сервисную службу
Чрезмерное давление на фильтре	– Фильтр загрязнен– Известкование песчаного загрузочного слоя– Недостаточная обратная промывка– Поломка манометра	– Выполнить обратную промывку– Осмотрите песок и при необходимости замените– Выполнить обратную промывку, пока не начнет вытекать чистая вода– Замените манометр.
Регулирующий клапан протекает из канала D	– Регулирующий клапан установлен в положение между двумя функциями– Разорвана прокладка	– Установите клапан в положение одной из функций– Замените прокладку
Течь через соединители	– Шайба соединителей не на месте– Шайба соединителей повреждена– Ослаблены крепления шлангов	– Установите шайбу на место– Замените шайбу– Затяните соединения

FILTR PIASKOWY INSTRUKCJA OBSŁUGI
