Termék típusa	Medence homokszűrő
Márka	Bestway
Modell	Flowclear 58499
Szűrő átmérője	320 mm
Tényleges szűrési felület	0,075 m²
Maximális üzemi nyomás	1,58 bar (23 PSI)
Üzemi nyomás	< 0,56 bar (8 PSI)
Maximális vízhőmérséklet	35 °C
Ajánlott homok típusa	#20 szilíciumdioxid homok, 0,45-0,85 mm
Homokkapacitás	Körülbelül 20 kg
Elektromos tápellátás	Egyfázisú, 30 mA-es RCD készülékkel
Minimális távolság a medencétől	3,5 m a konnektornak, 2 m a szűrőnek
Beépített időzítő	4-24 órás ciklusok (be/ki)
Szelep funkciói	Szűrés, zárás, visszaöblítés, öblítés, leeresztés, keringtetés
Kompatibilis medence típusa	Szétszerelhető medencék (föld feletti)
Karbantartás	Havi visszaöblítés, szitanyomás tisztítása
Biztonság	Kötelező földelés, áramtalanítás karbantartás előtt
Súly (homokkal)	Körülbelül 20 kg (homokkal együtt)
Garancia	Lásd a kézikönyvet
Tanúsítványok	Megfelel az európai szabványoknak

Gyakran ismételt kérdések - Flowclear 58499 BESTWAY

Mi a 6 utas szelep funkciója?

A szelep 6 üzemmódot biztosít: Szűrés (normál működés), Zárás (áramlás leállítása), Visszaöblítés (homok tisztítása), Öblítés (visszaöblítés után), Leeresztés (medence leeresztése), Keringtetés (szűrő megkerülése).

Hogyan kell telepíteni a Flowclear 58499 homokszűrőt?

Helyezze a szűrőt szilárd, sík talajra, legalább 2 m-re a medence szélétől. Győződjön meg arról, hogy a konnektor több mint 3,5 m-re van a medencétől, és csatlakoztassa a tömlőket a kézikönyv ábrája szerint. Töltse fel a tartályt #20 szilíciumdioxid homokkal (kb. 20 kg) az első használat előtt.

Milyen típusú homokot kell használni és mennyit?

Használjon #20 szilíciumdioxid homokot (0,45-0,85 mm), kb. 20 kg-ot. Ne használjon mészkövet vagy agyagot. Használhat Flowclear™ poliszférákat is (28 g helyettesít 1 kg homokot).

Hogyan végezze el az első indítást?

A homok feltöltése után állítsa a szelepet Visszaöblítés állásba, kapcsolja be a szivattyút 3-5 percre, amíg a víz tiszta lesz, majd kapcsolja ki és állítsa Öblítés állásba 1 percre. Végül állítsa a szelepet Szűrés állásba a normál használathoz.

A manométer nyomása meghaladja a 0,56 bar-t, mit tegyek?

Ez azt jelzi, hogy a szűrő eltömődött. Végezzen visszaöblítést addig, amíg a távozó víz tiszta nem lesz, majd Öblítés a Szűrés folytatása előtt.

Hogyan kell tisztítani a szivattyú szitáját?

Kapcsolja le a készüléket, zárja el a szelepet, csavarja le a szita fedelét, vegye ki a szitát és tisztítsa meg tiszta vízzel. Helyezze vissza a tömítés ellenőrzésével. Ezt a műveletet rendszeresen végezze el.

Használhatok hosszabbítót?

Nem, hosszabbító használata tilos. A szivattyút közvetlenül egy földelt fali konnektorba kell csatlakoztatni, 30 mA-es RCD védőkapcsolón keresztül.

Hogyan kell teleltetni a homokszűrőt?

Ürítse ki a medencét, végezzen visszaöblítést a szűrőn, csavarja le a tartály alján lévő leeresztő dugót a maradék víz eltávolításához, vegye ki a homokot, szárítsa meg az összes alkatrészt, és tárolja a szűrőt száraz, fagymentes helyen.

Mit tegyek, ha homok kerül a medencébe?

Ellenőrizze, hogy a homok #20-as méretű-e, a homok szintje a MAX és MIN jelek között van-e, és a skimmer nem sérült-e. Kerülje a szelepállás váltását szivattyú működése közben.

Mennyi ideig kell működtetni a szűrést naponta?

Ajánlott legalább 8 órát naponta szűrni a tiszta víz fenntartásához. Az időzítő lehetővé teszi 4, 6, 8, 10, 12 vagy 24 órás ciklusok beprogramozását.

HASZNÁLATI ÚTMUTATÓ Flowclear 58499 BESTWAY

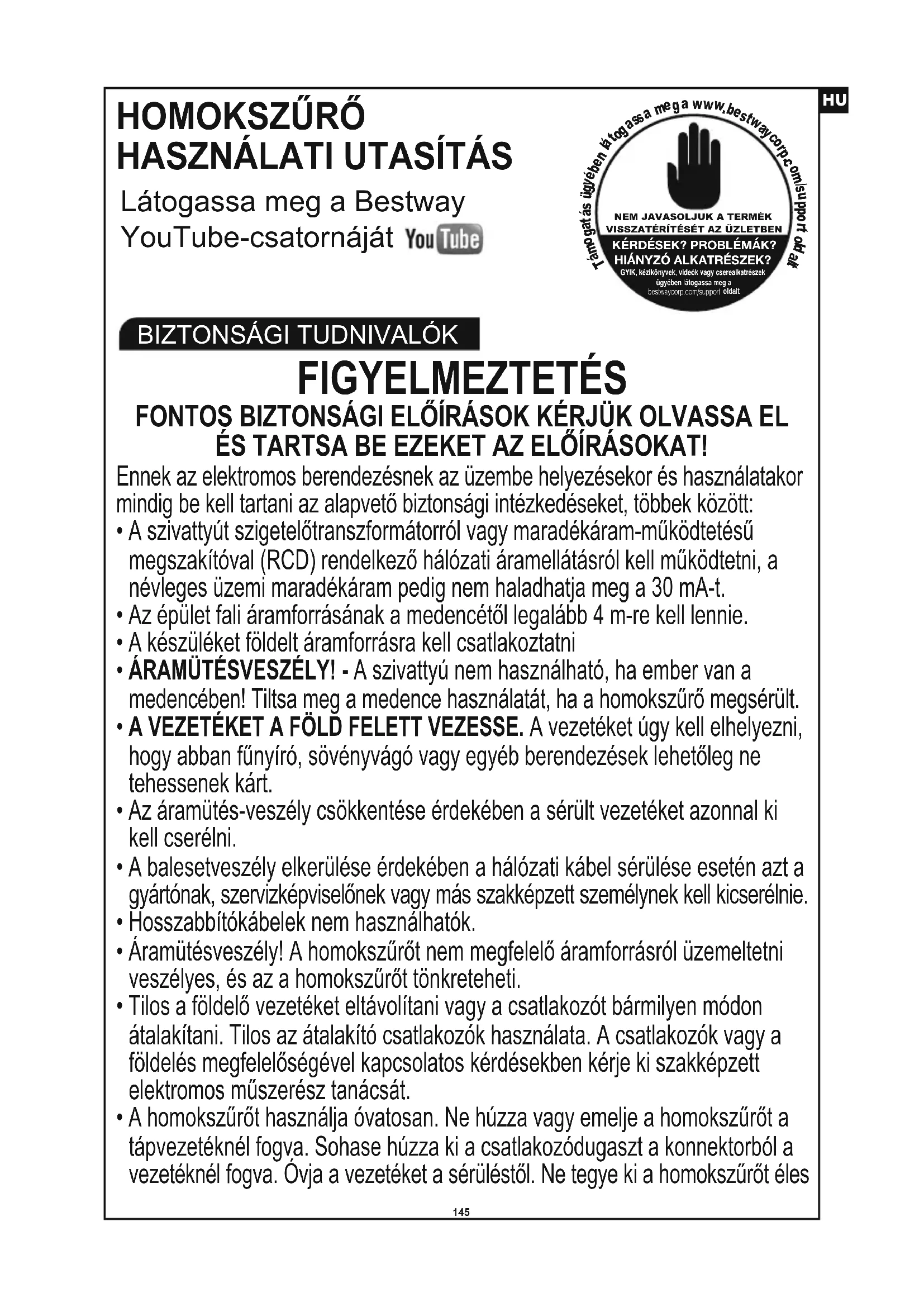

HOMOKSZÜRÖ HASZNÁLATI UTASÍTÁS

Látogassa meg a Bestway YouTube-csatornáját YouTube

NEM JAVASOLJUK A TERMÉK VISSZATÉRÍTÉSÉT AZ ÜZLETBEN KÉRDÉSEK? PROBLÉMÁK? HIÁNYZÓ ALKATRÉSZEK? GYIK, kézikönyvek, videók vagy cserealkatrészek ügyében látogassa meg a bestwaycorp.com/support oldalt

HU

BIZTONSÁGI TUDNIVALÓK

FIGYELMEZTETÉS

FONTOS BIZTONSÁGI ELŐÍRÁSOK KÉRJÜK OLVASSA EL ÉS TARTSA BE EZEKET AZ ELŐÍRÁSOKAT!

Ennek az elektromos berendezésnek az üzembe helyezésekor és használatakor mindig be kell tartani az alapvető biztonsági intézkedéseket, többek között:

• A szivattyút szigetelőtranszformátorról vagy maradékáram-működtetésű megszakítóval (RCD) rendelkező hálózati áramellátásról kell működtetni, a névleges üzemi maradékáram pedig nem haladhatja meg a 30 mA-t.
• Az épület fali áramforrásának a medencétől legalább 4 m-re kell lennie.
• A készüléket földelt áramforrásra kell csatlakoztatni
• ÁRAMÜTÉSVESZÉLY! - A szivattyú nem használható, ha ember van a medencében! Tiltsa meg a medence használatát, ha a homokszűrő megsérült.
• A VEZETÉKET A FÖLD FELETT VEZESSE. A vezetéket úgy kell elhelyezni, hogy abban fűnyíró, sövényvágó vagy egyéb berendezések lehetőleg ne tehessenek kárt.
• Az áramütés-veszély csökkentése érdekében a sérült vezetéket azonnal ki kell cserélni.
• A balesetveszély elkerülése érdekében a hálózati kábel sérülése esetén azt a gyártónak, szervizképviselőnek vagy más szakképzett személynek kell kicserélnie.
• Hosszabbítókábelek nem használhatók.
• Áramütésveszély! A homokszűrőt nem megfelelő áramforrásról üzemeltetni veszélyes, és az a homokszűrőt tönkreteheti.
• Tilos a földelő vezetéket eltávolítani vagy a csatlakozót bármilyen módon átalakítani. Tilos az átalakító csatlakozók használata. A csatlakozók vagy a földelés megfelelőségével kapcsolatos kérdésekben kérje ki szakképzett elektromos műszerész tanácsát.
• A homokszüröt használja óvatosan. Ne húzza vagy emelje a homokszüröt a tápvezetéknél fogva. Sohase húzza ki a csatlakozódugaszt a konnektorból a vezetéknél fogva. Óvja a vezetéket a sérüléstől. Ne tegye ki a homokszüröt éles

tárgyaktól, olajtól, mozgó alkatrészektől vagy túlzott hőhatástól származó sérülésnek.

- A tápvezetéket a termék szállítása, tisztítása, szerelése vagy bármilyen módosítása előtt mindig ki kell húzni a konnektorból.

- Ne dugja be és ne húzza ki a készülék dugalját nedves kézzel

- Mindig válassza le a készüléket az áramellátásról:

- Esős időben

• Tisztítás vagy más karbantartás esetén

• Ha szünnapokon felügyelet nélkül hagyja

- Ha a készüléket előre láthatólag hosszabb ideig nem fogja használni (pl. télen), a medencekészletet szét kell szerelni, és beltérben kell tárolni.

• VIGYÁZAT: A készülék használata, illetve (újra)összeszerelése előtt, kérjük, minden alkalommal olvassa el az útmutatót.

- Az utasítások betartása. A medencekészletet összeszerelését minden alkalommal az utasítások szerint végezze.

- Az utasítások elvesztése esetén, kérjük, vegye fel a kapcsolatot a Bestway vállalattal, vagy keresse meg a következő weboldalon: www.bestwaycorp.com

- Az elektromos rendszereknek meg kell felelniük a huzalozásra vonatkozó országos követelményeknek. Ha kérdései vannak, kérje ki egy szakképzett villanyszerelő tanácsát.

VIGYÁZAT: A homokszűrő kizárólag összeszerelhető medencékhez használható. Tilos a homokszűrőt állandóra szerelt medencékhez használni. Az összeszerelhető medencék úgy vannak megépítve, hogy azokat a tároláshoz könnyű legyen szétszerelni, majd újra összeállítani. Az állandó medencék földbe süllyesztett, a földön álló vagy épületben elhelyezett, nem szétszerelhető létesítmények.

- Ez a készülék 8 éves kortól használható, illetve a fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek a készüléket csak felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos ismeretek megszerzését és a járulékos veszélyek megértését követően használhatják. A gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználó által végzendő karbantartást gyermekek csak felügyelettel végezhetik. (EU-s piacra szánt termék esetén)

- Ez a készülék nem használható fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek (és gyermekek) által, kivéve felügyelet mellett, vagy ha készülék biztonságos használatával kapcsolatosan útmutatást kaptak egy a biztonságukért felelős személytől. A gyerekeket felügyelni kell, hogy nehogy játsszanak a készülékkel. (EU-n kívüli piacra szánt termék esetén)

- A tisztítást és felhasználói karbantartást csak 18 évet betöltött, az elektromos áramütés veszélyeivel tisztában lévő felnőttek végezhetik.

FIGYELEM:

- A homokszüröt szilárd, egyenletes talajon helyezzük el. A homokszürönek a medence szélétől legalább 2m távolságra kell lennie. A berendezést tartsa a lehető legtávolabb.

- A medencét és a homokszűrőt úgy helyezze el, hogy megfelelő legyen a szellőzés és a vízelvezetés, és hogy karbantartás esetén könnyű legyen a hozzáférés. Ne helyezze a homokszűrőt mélyedésbe, ahol meggyűlhet a víz, vagy ahol a járókelőknek útjában lehet.

- Fontos, hogy a felállított medence közelében legyen a hálózati konnektor. A homokszűrő hálózati csatlakozójának a medencétől legalább 3,5m távolságra kell lennie.

- A légköri viszonyok befolyásolhatják a homokszűrő teljesítményét és élettartamát; tegye meg a szükséges óvintézkedéseket annak érdekében, hogy a homokszűrőt megvédje a hideg vagy meleg időjárás, illetve a napsütés okozta felesleges elhasználódástól.

- Az első használat előtt ellenőrizze, hogy megvan-e a homokszűrő valamennyi alkatrésze. Kérjük, hogy az ebben a kézikönyvben található ügyfélszolgálati címen értesítse a Bestway-t, ha a vásárláskor bármely alkatrész hibás vagy hiányzik.

- Minden sérült alkatrész a lehető leghamarabb ki kell cserélni. Csak a gyártó által jóváhagyott alkatrészeket használja.

- Ügyeljen rá, hogy gyerekek vagy felnőttek ne támaszkodjanak neki és ne üljenek rá a berendezésre.

- A homokszüröbe ne tegyen semmiféle vegyi anyagot.

- Ha vegyszereket használ a medence vizének tisztításához, akkor tartsa be a minimális szűrési időt, hogy védje a vizet használók/úszók egészségét - a minimális szűrési idő a helyi egészségügyi előírások függvénye.

- A termék telepítéséhez csak a gyártó által szállított vagy meghatározott anyagok használhatók.

- Alapvető fontosságú, hogy meggyőződjön arról, hogy a szívókimenetek nincsenek akadályozva.

- A szűrőrendszeren végzendő karbantartási műveletek idejére tanácsos leállítani a szűrést.

- Rendszeresen ellenőrizze, hogy a szűrő nem tömődött-e el.

- Tanácsos hetente ellenőrizni, hogy nincs-e szükség visszamosásra vagy tisztításra. A medencevíz tisztaságának biztosításához minimum napi 8 órás szűrési üzemidő szükséges.

- Alapvető fontosságú, hogy a sérült részegységeket vagy szerelvényeket a lehető leghamarabb lecserélje. Csak a termék forgalmazásáért felelős személy által jóváhagyott részegységeket használjon.

• Minden szüröt és szüröközeget rendszeresen ellenőrizni kell, hogy nem gyült-e fel törmelék, ami akadályozná a szürés megfelelőségét. Az esetlegesen már használt hűtőközeg ártalmatlanításának szintén meg kell felelnie a vonatkozó jogszabályoknak.
• Vegye figyelembe az útmutatóban foglalt összes biztonsági előírást és javaslatot. Amennyiben a szivattyúval, illetve bármely keringtetésért felelős eszközzel kapcsolatban kétsége merülne fel, forduljon képesített telepítőhöz, illetve a gyártóhoz/importőrhöz/forgalmazóhoz. A vízkeringtetési rendszernek meg kell felelnie az uniós és a nemzeti, illetve helyi jogszabályoknak – különösen az elektromosság vonatkozásában. A szelephelyzet, szivattyúméret, rácsméret módosítása hatással lehet az áramlásra, ezáltal a szívási sebesség megnőhet.
• A termék nem kereskedelmi célú felhasználásra készült.

ALAPOSAN OLVASSA EL, ÉS TEGYE FÉLRE AZ ÚTMUTATÓT, HOGY A JÖVŐBEN BÁRMIKOR BELENÉZHESSEN.

ŐRIZZE MEG EZT AZ ÚTMUTATÓT

HULLADÉKKEZELÉS

Az áthúzott kerekes szemétkosár jelentése:

A kiselejtezett elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál.

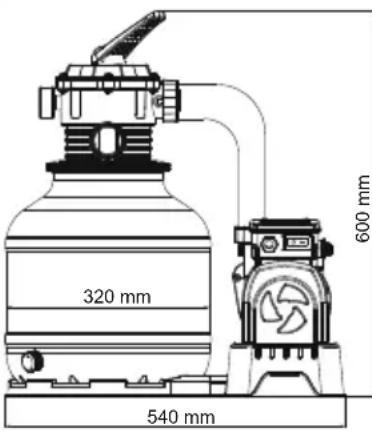

SPECIFICATIONS

	Szürőátmérő:	320 mm
	Tényleges szüröfelület:	0.075 m^2 (0.81 ft^2)
	Max. üzemi nyomás:	1.58 Bar (23 PSI)
	Homokszürő üzemi nyomás:	<0.56 Bar (8 PSI)
	Max. vízhőmérséklet:	35°C
	Homok:	Nincs a csomagban
	Szemcseméret:	#20 kvarchomok, 0,45 - 0,85 mm
	Homok befogadóképesség:	Nagyjából 20 kg

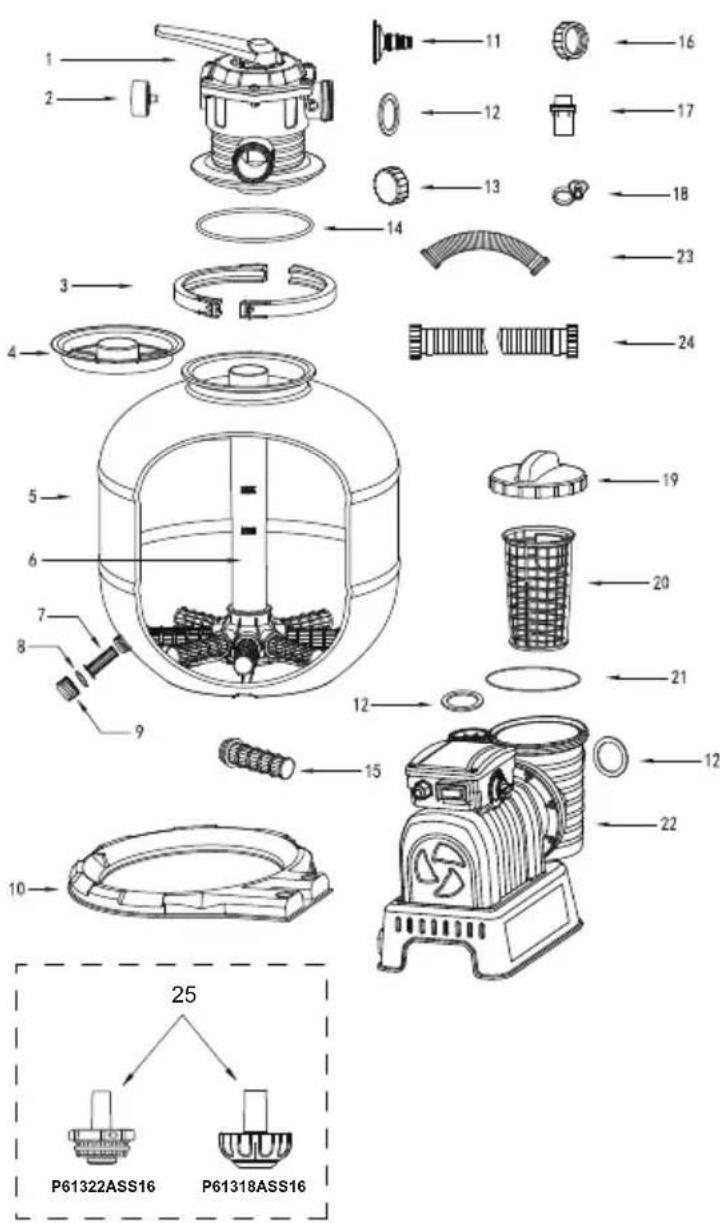

A HOMOKSZÜRÖ ALKATRÉSZEINEK ÁTTEKINTÉSE

A homokszűrő összeszerelése előtt, kérjük, szánjon rá néhány percet, hogy megismerkedjen az alkatrészekkel.

(Ehhez csavarhúzó szükséges.)

1. Óvatosan vegye ki az összes tartozékot a csomagból, és ellenőrizze, hogy nem sérült-e meg valami. Ha a berendezés sérült, azonnal értesítse az üzletet, ahol a berendezést vásárolta.

2. A homokszüröt szilárd, egyenletes talajon, lehetőleg betonlapon kell elhelyezni. A homokszüröt úgy helyezze el, hogy valamennyi kimenet és a szabályozószelep könnyen

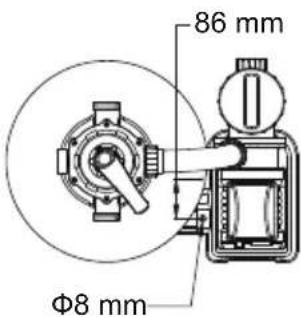

86 mm Φ8 mm

hozzáférhető legyen az üzemeltetéshez, javításhoz és a téliesítéshez.

1. Az EN60335-2-41 TEST szabvány értelmében a homokszűrőt a használata előtt függőleges helyzetben a talajhoz vagy stabil, fából vagy betonból készült talapzathoz kell erősíteni. hogy a homokszűrő esetleges feldőlését megelőzzék. A teljesen összeszerelt homokszűrő súlya meghaladja a 18kg-ot. A szerelőnyílások átmérőjének 8mm nagyságúnak kell lennie és azoknak egymástól 86mm távolságra kell elhelyezkedniük. A homokszűrőnek a talapzathoz való rögzítéséhez használjon két darab maximum 8mm átmérőjű csavart anyacsavarral.

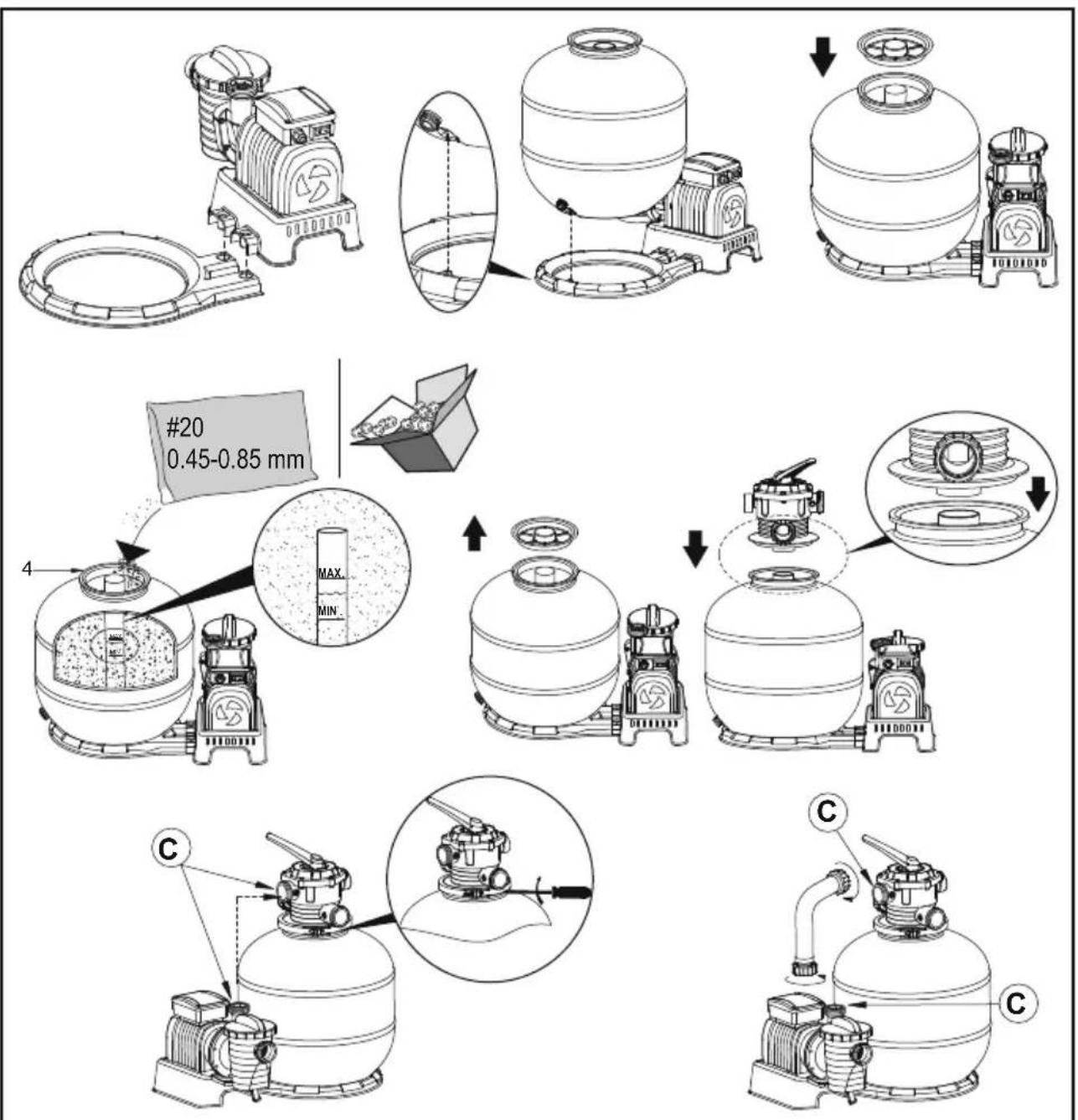

TÖLTSÖN BE MEDENCEI MINŐSÉGÜ SZÚRÓHOMOKOT/FLOWCLEAR™ POLYSPHERE TERMÉKET.

FIGYELEM: Kizárólag különleges, mészkő- és agyagmentes szűrőhomokot használjon: #20 kvarchomok, szemcseátmérő: 0,45-0,85mm, kb. egy 20kg-os zsák elegendő. Ha nem a javasolt méretű szűrőhomokot használja, a szűrési teljesítmény rosszabb lehet, a homokszűrő pedig tönkremehet, ami a garancia elvesztésével jár.

FONTOS: Javasoljuk 20-as számú szilikahomok használatát a medence homokszűrőjéhez. Ez kifejezetten a 20 - 100 mikronos mérettartományban lévő részecskék kiszűrésére készült.

Bizonyos apró törmelék átjuthat a homokon, és visszakerülhet a medencébe. Ez természetes, különösen akkor, ha a törmelék finom vagy üledékes.

Ennek a korlátozására javasoljuk a karbantartási utasítások követését, illetve szükség szerint végezzen visszamosást és öblítést.

Továbbá javasoljuk, hogy vegye fel a kapcsolatot a medenceforgalmazóval olyan vegyszer beszerzése ügyében, amelyik kifejezetten homoktisztításra készült. A homok helyes karbantartásával optimalizálhatja a tisztítási hatékonyságot, illetve elkerülheti az olaj és vízkő felgyűlését.

Ha nagy mennyiségű szennyeződést tartalmazó medencealjat tisztít meg, javasoljuk, hogy végezzen visszamosást a homokon, amikor félig befejezte a medence megtisztítását.

Ne feledjen el visszamosást végezni, illetve átöblíteni a homokot minden egyes alkalmat követően, hogy megtisztította a medence padlóját.

FIGYELEM: Elkerülhető az uszadékfogó megrongálódása, ha a homok feltöltésekor az alsó tartályt annyira feltölti vízzel, hogy az ellepje a csatlakozó perselyen található uszadékfogót.

FIGYELEM: A homok/Flowclear™ Polysphere nem képezi a csomag részét.

FIGYELEM: Használjon 28 g (0,06 font) Flowclear™ Polysphere terméket 1 kg (2,20 font) homok helyettesítéséhez.

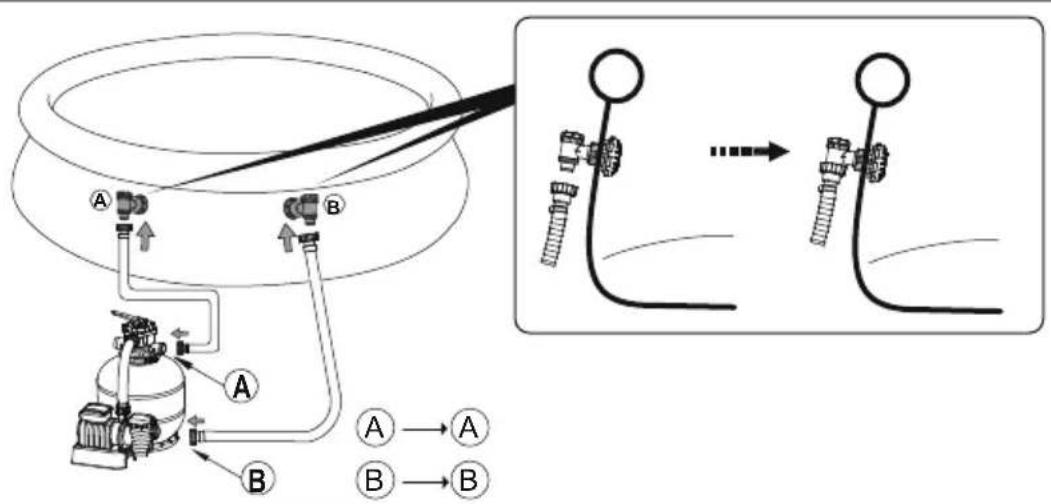

CSATLAKOZTATÁS A MEDENCÉHEZ
1

① ② D ③ Kerti tömlö (nincs mellékelve) A leeresztés, visszamosás és öblítés funkcióhoz A B D

32 MM-ES (1,25 IN) SZELEPPEL ELLÁTOTT MEDENCÉK ESETÉN

ÁLLJ! Bekapcsolás előtt, kérjük, alaposan olvassa el a használati útmutatót.

HASZNÁLAT

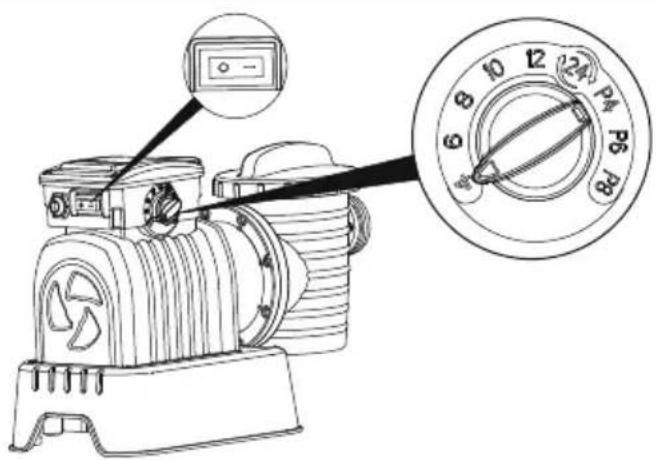

IDŐZÍTŐ

1. Csatlakoztassa a tápforráshoz, állítsa a tápkapcsolót „BE” (-) pozícióba. A homokszűrő azonnal működésbe lép.
2. A tápkapcsolót állítsa „KI” (0) pozícióba. A homokszűrő működése azonnal leáll.
3. Bekapcsolás után beállíthatja az üzemidőt, a pihenőidőt és a ciklusidőt a gomb megfelelő pozícióba forgatásával. További részletek ügyében lásd a táblázatot.
4. Amikor az időzítőgombot új pozícióba állítja, a szűrő előző ciklusa automatikusan leáll, hogy az új ciklus kezdetét vehesse.
5. A szűrő minden egyes bekapcsolásakor vagy újraindításakor új ciklus veszi kezdetét az időzítógomb pozícióját alapul véve.
   MEGJEGYZÉS: Amennyiben a gomb a 24 óra pozícióban (24) található, a homokszűrő folyamatosan működik pihenőidőszak nélkül.

Gomb pozíciója	Üzemidő (ó)	Pihenőidő (ó)	Ciklusidő (ó)
4	4	20	24
6	6	18	24
8	8	16	24
10	10	14	24
12	12	12	24
24	24	0	24
P4	4	4	8
P6	6	6	12
P8	8	8	16

SZABÁLYOZÓ SZELEP FIGYELMEZTETÉS: A

berendezés megrongálódása és az esetleges balesetek elkerülése érdekében húzza ki a konnektorból a homokszűrő szivattyút, ha állítani kíván a szabályozó szelepen. Ha a szelepet a szivattyú működése közben állítja át, a szabályozó szelep tönkremehet, ami sérülést vagy anyagi kárt okozhat.

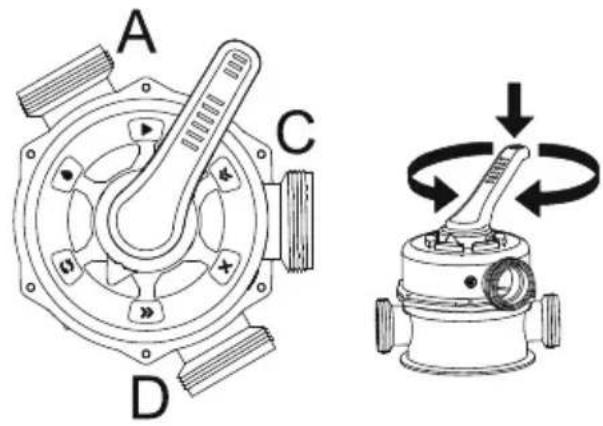

A szabályozó szelep használata

Nyomja le a szabályozó szelep karját, és forgassa a kívánt állásba.

A C D

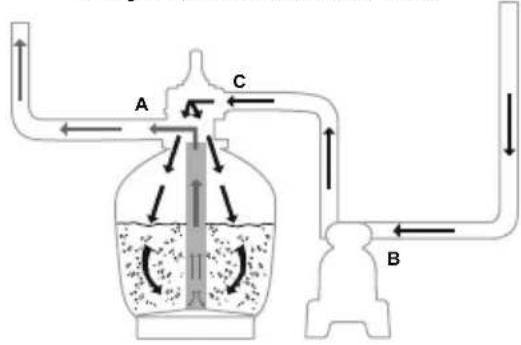

Szürés: Ez a funkció a medence vizének szürésére szolgál, és a szelep a használat 99%-a során ebben az állásban marad. A vizet a szivattyú keresztülpumpálja a homokon, majd az megtisztulva kerül vissza a medencébe.

A C B

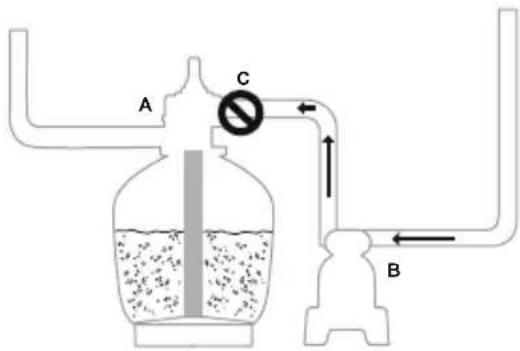

Elzárás: Ezzel a funkcióval zárhatjuk el a vízáramlást a homokszűrő és a medence között.

A C B

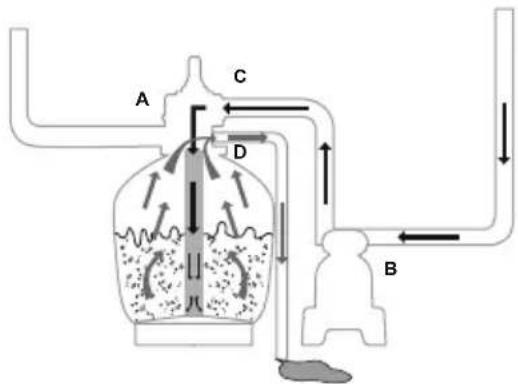

Utánöblítés: Ez a funkció a homokszűrő tisztítására szolgál; a vizet a szivattyú keresztülnyomja a csatlakozó perselyen, felfelé a homokágyon, majd az a D kimeneten keresztül távozik.

A C D B

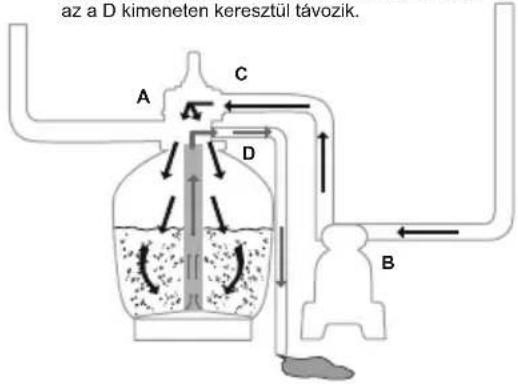

Öblítés: Ez a funkció az első indításnál szükséges és a későbbi tisztításra, illetve az utánöblítést követően a homokágy elegyengelésére szolgál; a vizet a szivattyú keresztülnyomja a homokágyon, felfelé a csatlakozó perselyen, majd az a D kimeneten keresztül távozik.

az a D kimeneten keresztül távozik. A C D B

Leeresztés: Ez a funkció a medence vizének leeresztésére szolgál; a víz itt sem kerül be a homokszűrőbe, hanem a D kimeneten át távozik, és nem kerül vissza a medencébe.

A C D B

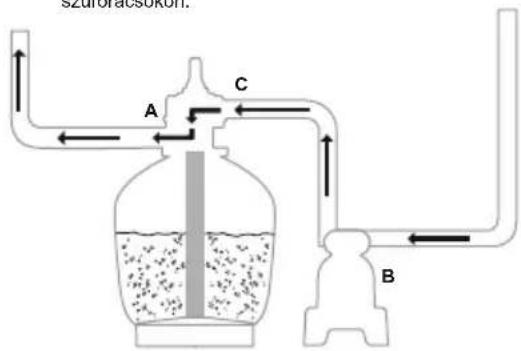

Forgatás: Ez a funkció a homokszürő megkerülésével forgalja a medence vizét; ezt a funkciót a szürő meghibásodása esetén használjuk a szennyeződések összegyűjtésére a szürörácsokon.

SZARADASOLON. A C B

FIGYELEM:

• Fontos, hogy a szennyvíz-elvezetéssel kapcsolatos megoldások megfeleljenek a vonatkozó önkormányzati, illetve országos előírásoknak. Ne eressze ki a vizet olyan helyen, ahol az túlfolyást vagy egyéb károsodást okozhat.

• Ha a szabályozószelepet Utánöblítés, Öblítés vagy Leeresztés helyzetbe állítjuk, a víz a szabályozószelep D kimenetén át távozik.

• Ne csatlakoztassa a konnektorba és ne működtesse a homokszűrőt, ha a szabályozószelep az Elzárás helyzetben van, mert az súlyosan megrongálhatja a berendezést.

• Ne hagyja a szabályozó szelepet két funkció közötti állásban, mert az szivárgáshoz vezet.
• A szivárgás elkerülése végett, mielőtt a homokszűrőt beindítja, csavarja a D Csatlakoztató kupakját az Ellenőrző szelep D Csatlakoztatójára.

LÉGTELENÍTÉS

A légtelenítéshez a vezérlőszelepet lenyomva tartva várja meg, míg a D csatlakozón víz nem folyik ki.

MEGJEGYZÉS: Fontos, hogy ezt az eljárást a szivattyú minden egyes téliesítést, karbantartást és a homokágy visszamosását követő indításakor elvégezze.

TEENDŐK AZ ELSŐ ALKALOMMAL VALÓ HASZNÁLAT ESETÉN

A Visszamosás és Öblítés funkció a szivattyú első használatra való felkészítésére, illetve a homok átmosására használatos.

VIGYÁZAT: NE FUTTASSA SZÁRAZON A HOMOKSZÜRÖT

1. Nyomja le a vezérlőszelep markolatát, és forgassa el a Visszamosás funkcióállásába.
2. Csatlakoztassa, majd 3 ... 5 percre, vagy amíg a víz tisztán nem folyik, kapcsolja be a homokszüröt.
3. Kapcsolja ki a homokszüröt, és állítsa a vezérlőszelepet öblítés helyzetbe.
4. 1 percre kapcsolja be a homokszüröt. Ezáltal a víz vissza lesz keringtetve a homokszürön, és le lesz ürítve a D csatlakozón keresztül.
5. Kapcsolja ki a homokszüröt. Állítsa a vezérlőszelepet zárt helyzetbe.
6. Szükség esetén töltse szintre a medencevizet.

FONTOS: Ez az eljárás eltávolítja a medencében lévő, lecserélni kívánt vizet.

Azonnal kapcsolja ki a homokszüröt, ha a vízszint a medence bemeneti és kimeneti szelepjei közelében van.

1. A homokszürő most már használatra kész. Állítsa a szabályozószelepet Szürés állásba.

FIGYELEM: Az áramütés elkerülése érdekében törölje szárazra saját magát és a homokszüröt.

FONTOS: A müvelet előtt győződjön meg arról, hogy a tartály stabilan áll a talapzatán és megfelelően van a szivattyúhoz csatlakoztatva.

1. Indítsa be a homokszűrőt.

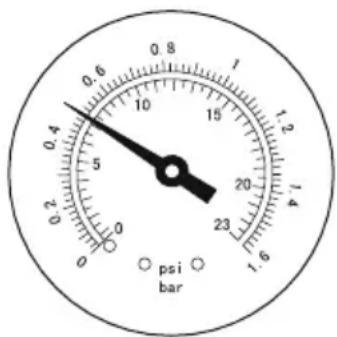

0.6 0.8 1 10 15 20 23 psi bar

FIGYELEM: A homokszürő megkezdte a szűrőciklust. Ellenőrizze, hogy a víz visszafolyik-e a medencébe, és ügyeljen a nyomásmérő által jelzett szűrönyomásra.

A homokszürő ajánlott nyomása üzem közben 0.56Bar (8.0PSI) érték alatt van.

A HOMOKSZÜRÖ KARBANTARTÁSA

VIGYÁZAT: A karbantartási munkálatok elkezdése előtt mindenk éppen kapcsolja ki és válassza le a homokszűrőt, ellenkező esetben súlyos sérülés vagy halál kockázata áll fönn. A kosz homokszűrőben való felgyülemlésével párhuzamosan a nyomásmérő által mért nyomás növekedni fog. Ha a nyomásmérő 0,56 bart (8,0 psi) vagy annál nagyobb értéket mutat, illetve a medencébe menő vízáramlás túlságosan kicsi, ideje megtisztítani a homokot. A homokágy tisztítását az előzőekben a „Visszamosás és öblítés” c. részben részletezett módon végezze.

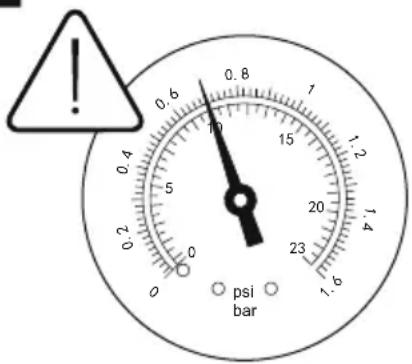

0.6 0.8 1 0.4 70 15 1.2 5 20 0 23 1.6 psi bar

FIGYELEM:

1. A nyomásmérő csak karbantartási célt szolgál, és a nyomásmérő értéke csak tájékoztató érték, a mérő nem használható precíziós műszerként.
2. Javasoljuk, hogy a medence használatától függően legfeljebb havi egyszer tisztítsa meg a homokágyat. Ne tisztítsa a homokot túl gyakran.

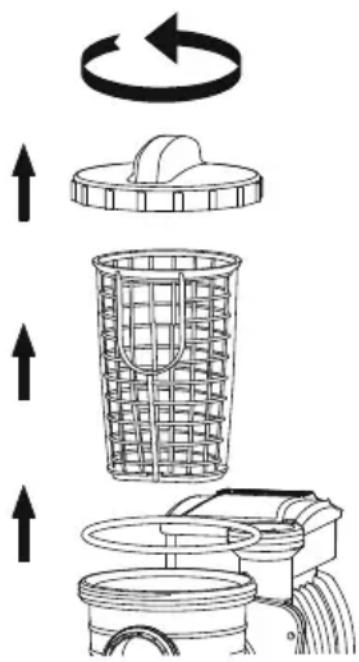

A SZÜRÖSZITA TISZTÍTÁSA

1. Húzza ki a homokszűrő csatlakozó dugóját a konnektorból és az Ellenőrző szelepet állítsa a Zárt funkcióra.
2. Tegyen a törmelékszűrők helyére záródugókat, hogy megakadályozza a víz elfolyását.
3. Vegye le a Szüröszita zárókupakját, azt kicsavarva.
4. Vegye ki a Szürőszitát, távolítsa el a szennyeződéseket.
5. Tegye vissza a Szürőszitát a helyére. Ügyeljen arra, hogy a Szürőszita nyílása középen legyen.
6. Ellenőrizze, hogy a Tömítőgyűrű a megfelelő helyen legyen. Csavarja vissza a Szűrőszita zárókupakját.
7. Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket.

FIGYELEM: A Szűrőszitát bizonyos időközönként ki kell üríteni és kitisztítani. A szennyezett és eldugult szűrőszita a homokszűrő hatékonyságát csökkenti.

A MEDENCEVÍZ SZINTJÉNEK LEJJEBB ENGEDÉSE, ILLETVE A MEDENCEVÍZ LEERESZTÉSE

1. Kapcsolja ki a homokszüröt, és állítsa a vezérlőszelepet leeresztés helyzetbe.

2. Válassza le a tömlőt a medence A csatlakozójáról és a homokszűrő A csatlakozójáról, majd csatlakoztassa a D csatlakozóhoz.

3. A szűrő bekapcsolásához és a medencevíz leeresztéséhez kapcsolja be a homokszűrőt.

FIGYELMEZTETÉS: NE MÜKÖDTESSE SZÁRAZON A HOMOKSZÜRÖT.

TÁROLÁS

A téli fagynak kitett helyiségekben elhelyezett medencei berendezéseket a károsodásuk megelőzése érdekében téliesíteni kell.

Ha hagyja, hogy a víz megfagyjon, a jég tönkre fogja tenni a homokszüröt, a garancia pedig érvényét veszti.

1. Mossa vissza a homokszüröt.
2. A medence használati utasításának megfelelően eressze le a vizet a medencéből.
3. Csavarja le a leeresztőszelep sapkáját a tartály alján, és engedje le a maradék vizet.
4. Szerelje le a két Tömlöt a medencéröl és a homokszüröröl.
5. Öntse ki az egész homokot a tartályból és az összes alkatrészt szárítsa meg.
6. A homokszüröt száraz helyen, gyermekektöl elzárva tárolja.

HIBAELHÁRÍTÁS

Problémák Lehetséges okok Megoldások
Homok áramlik a medencébe	- A homok szemcsemérete túl kicsi- A homokszűrő leállítása nélkül mozgassa a vezérlőszelepet a visszamosás helyzetből a szűrés helyzetbe- A homokszint túl magas- Az uszadékszűrő törött	- 20-as számú, 0,45 ... 0,85 mm-es szilikahomok használata javasolt- A vezérlőszelep minden egyes beállításakor állítsa le a homokszűrőt- Ellenőrizze, hogy a homokszint a gyűjtöpersely „MAX” és „MIN” jelölése közt legyen- Cserélje le az uszadékszűrőt
Nincs vízáramlás	- A záródugók nem lettek eltávolítva- A légtelenítés nem lett elvégezve- A vezérlőszelep zárt helyzetbe lett állítva- A szűrő eltömődött- A homokszűrő eltört	- Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket- Légtelenítsen- Állítsa a készüléket szűrőfunkcióra- Tisztítsa meg a szűrőt- Hívja ki a márkaszervizt
Túlzott szűrőnyomás	- A szűrő piszkos- Elvízkövesedett homokágy- Elégtelen visszamosás- A nyomásmérő eltört	- Visszamosás- Ellenőrizze a homokot, és szükség esetén cserélje le- Végezzen visszamosást addig, amíg a kifolyó víz tiszta nem lesz- Cserélje le a nyomásmérőt
A vezérlőszelep szivárog a D csatlakozóból	- A vezérlőszelep két funkció közé lett állítva- A tömítés törött	- Állítsa a készüléket egy funkcióra- Cserélje le a tömítést
A csatlakozó szivárog	- A csatlakozók alátétgyűrűje nincs a helyén- A csatlakozók alátétgyűrűje törött- Laza tömlők	- Tegye vissza az alátétgyűrűt- Cserélje le az alátétgyűrűt- Húzza meg őket

SANDFILTER ÄGARMANUAL

Besök Bestway YouTube

kanal YouTube
