BRUKSANVISNING DWE398 DEWALT

forsynet med en låseanordning

1) Sikkerhet på arbeidsområdet

VARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dessarbetstid. En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. ALLIGATORSÅG

DWE396, DWE397, DWE398, DWE399

Gratulerar! Du har valt ett DeWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DeWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare. Tekniska data

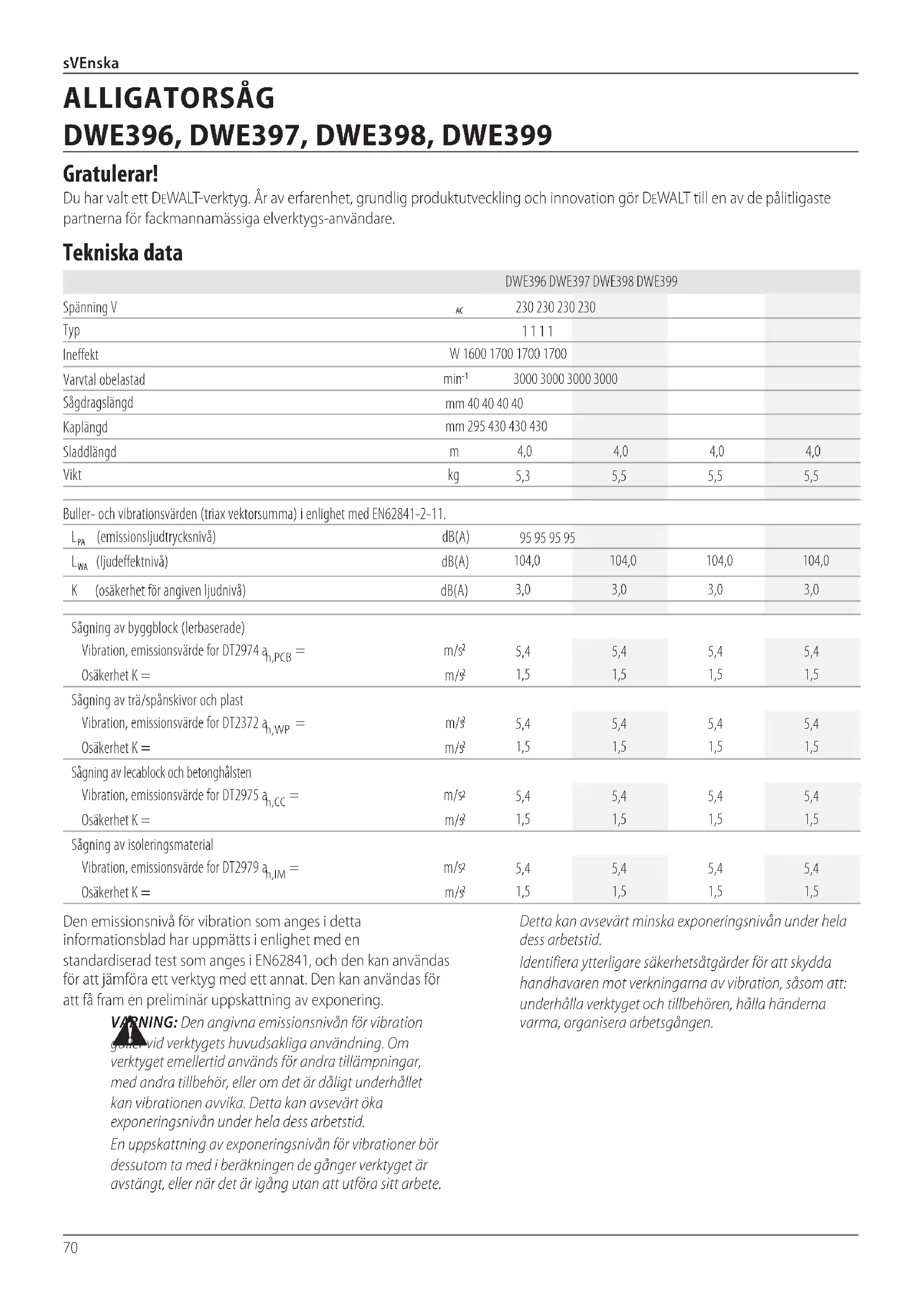

Sågdragslängd mm 40 40 40 40 Kaplängd mm 295 430 430 430 Sladdlängd m 4,0 4,0 4,0 4,0 Vikt kg 5,3 5,5 5,5 5,5 Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-2-11.

(ljudeffektnivå) dB(A) 104,0 104,0 104,0 104,0 K (osäkerhet för angiven ljudnivå) dB(A) 3,0 3,0 3,0 3,0 Sågning av byggblock (lerbaserade) Vibration, emissionsvärde for DT2974 a h,PCB = m/s

1,5 1,5 1,5 1,5 Sågning av trä/spånskivor och plast Vibration, emissionsvärde for DT2372 a h,WP = m/s

1,5 1,5 1,5 1,5 Sågning av lecablock och betonghålsten Vibration, emissionsvärde for DT2975 a h,CC = m/s

1,5 1,5 1,5 1,5 Sågning av isoleringsmaterial Vibration, emissionsvärde for DT2979 a h,IM = m/s

1,5 1,5 1,5 1,5 Svenska (översatt från de ursprungliga instruktionerna)71 sVEnska EC-Följsamhetsdeklaration Maskindirektiv Alligatorsåg

DWE396, DWE397, DWE398, DWE399

DeWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: EN62841-1:2015. EN62841-2-11:2016. Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DeWALT på följande adress, eller se handbokensbaksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DeWALTsvägnar. Markus Rompel Teknisk chef DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

VARNING: För att minska risken för personskada, läsinstruktionshandboken. Definitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessasymboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarligpersonskada.

VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarligpersonskada.

SE UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttigpersonskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera iegendomsskada.

Anger risk för elektriskstöt.

Anger risk föreldsvåda. Säkerhetsvarningar, Allmänt Elverktyg

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa)elverktyg.

1) Säkerhet på Arbetsområdet

a ) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder tillolyckor. b ) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet ellerångorna. c ) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorarkontrollen.

2) Elektrisk Säkerhet

a ) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektriskstöt. b ) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten ellerjordad. c ) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriskstöt. d ) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriskstöt. e ) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektriskstöt. f ) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriskstöt.

3) Personlig Säkerhet

a ) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarligpersonskada. b ) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskarpersonskador.72 sVEnska c ) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att inviteraolyckor. d ) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e ) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntadesituationer. f ) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar irörelse. g ) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relateradefaror. h ) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av ensekund.

4) Användning och Skötsel av Elverktyg

a ) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket detkonstruerades. b ) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måsterepareras. c ) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt startaelverktyget. d ) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildadeanvändare. e ) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriskaverktyg. f ) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare attkontrollera. g ) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farligsituation. h ) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntadesituationer.

a ) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhetbibehålles. Tillkommande säkerhetsföreskrifter för alligatorsågar

• Håll elverktyget i de isolerade greppytorna när arbete utförs där sågtillbehöret kan komma i kontakt med dolda elledningar eller dess egen sladd. Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. Strömbrytare

• Se alltid till att Alligatorsågen är avstängd innan du sätter ikontakten.

• Försök aldrig att stoppa bladet med fingrarna efter att maskinen stängts av.

• Sätt aldrig sågen på ett bord eller en arbetsbänk innan den har stannat helt. Sågbladet fortsätter att köra upp till 10 sekunder efter att maskinen stängts av. Medan du sågar

• Avlägsna alla spikar och metallföremål från arbetsstycket innan du börjar.

• Fäst alltid arbetsstycket med klämmor och tvingar när det ärmöjligt.

• Försök aldrig såga mycket små arbetsstycken.

• Böj dig inte för långt framåt. Se till att du alltid står stadigt, speciellt på byggnadsställningar och stegar.

• Håll alltid säkert i sågen med båda händerna.

• Använd inte sågen till att såga krökningar eller fickor. Kontroll och byte av sågblad

• Bryt strömmen innan du rengör den eller byter sågblad.

• Använd endast DeWALT sågblad som uppfyller specifikationerna i denna bruksanvisning.

• Använd endast skarpa sågblad i perfekt skick; spruckna eller böjda blad måste genast kastas och ersättas.

• Använd alltid skyddshandskar när sågblad och grovt arbetsmaterial hanteras.73 sVEnska

VARNING: Vi rekommenderar användning av en jordfelsbrytare med en restström på 30mA eller mindre. Återstående risker Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Risk för personskada på grund av flygandepartiklar.

• Risk för brännskador på grund av att tillbehör blir heta underarbetet.

• Risk för personskada på grund av långvariganvändning. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Ditt DeWALT-verktyg är dubbel-isolerad i enlighet med EN62841; därför behövs ingen jordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DeWALTsserviceorganisation. Användning av Förlängningssladd En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1,5 mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt ochhållet. Förpackningsinnehåll Förpackningen innehåller: 1 Alligatorsåg med: 1 TCT sågbladset för byggnadsblock med låg densitet (DW396, DWE397) 1 TCT sågbladset för byggnadsblock med medium densitet (DW398) 1 TCT sågbladset för cellbetong och gipsplatta (DWE399) 1 Insexnyckel 1 Sågspårskrapa (endast DWE399) 1 Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått undertransporten.

• Ta dig tid att grundligt läsa och förstå denna handbok föreanvändning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. Bär öronskydd. Bär ögonskydd. Utsätt inte elverktyget för en fuktig miljö. Använd inte elverktyget om nätsladden är skadad. Datumkodplacering (Bild [Fig.] A) Datumkoden

, vilken också inkluderar tillverkningsår, finns tryckt ikåpan. Exempel: 2018 XX XX Tillverkningsår Beskrivning (Bild A)

VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunnauppstå.

Dammpor Avsedd Användning Din DeWALT alligatorsåg DWE396, DWE397, DWE398 och DWE399 har designats för professionell sågning av byggblock, lättbetong, trä, plast och isoleringsmaterial med lämpliga sågblad. Använd IntE under våta förhållanden eller i närheten av lättantändliga vätskor ellergaser. Låt IntE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder dettaverktyg.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med dennaprodukt.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.74 sVEnska Byte av sågblad Ta bort sågbladen (BildB–E)

1. Placera verktyget upp och ned på en stabil och

2. Lossa skruven på växellådans lock

. När den är lossad bör växellådslocket

lossna och fjädraupp.

lossas båda bladinställningsskruvarna

. Skruvarna kommer att hållas på plats av skruvklämmorna.

4. Dra försiktigt sågbladänden uppåt tills den lossnar från

5. Dra sågbladet bakåt och ut från frontskyddet

och ta bort det från svärdet

6. Upprepa proceduren med det andra sågbladet.

Fastsättning av sågbladet (BildD)

1. Skjut ett sågblad genom bladskyddets öppning

se till att änden med slitsade hålet

2. Skjut baksidan av sågbladet nedåt till det gängade hålet

är i linje med bladinställningsskruven

3. Upprepa proceduren med det andra sågbladet.

4. Dra åt båda sågbladens inställningsskruvar

genom att trycka och vrida samtidigt med den korta änden på insexnyckeln

5. Stäng växellådslocket

och dra åt skruven påväxellådslocket.

• Sätt in rätt slags sågblad.

• Se till att maskinen fungerar som den ska och att den klarar alla funktioner. Se till att stången

fortfarande är rak och att sågbladen

och huset inte har skadats. ANVÄNDNING Bruksanvisning

VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbarabestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

• Se till att allt material som ska sågas är ordentligtfastspänt.

• Använd endast ett lätt tryck på verktyget och använd inget sidotryck på sågbladet.

• Undvik överbelastning.

VARNING: För användning där mineraldamm eller damm från hårt trä utvecklas på grund av arbetsprocessen skall maskinen anslutas till lämpligt dammutsugningssystem. Korrekt Handplacering (Bild A, F)

VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas.

VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötsligreaktion. Korrekt handposition kräver ena handen på det främre handtaget

och en andra handen på bakre handtaget

Strömbrytare (Bild A) Av säkerhetsskäl är strömbrytaren

utrustad med en startspärr

1. Tryck på låsknappen

för att låsa upp verktyget.

2. Starta maskinen genom att trycka på strömbrytaren

. Så snart brytaren släpps aktiveras automatiskt spärren så att maskinen inte kan startas av misstag.

3. Slå alltid av maskinen innan du drar ur kontakten.

Sågning (Bild A, C, D, F) OBSERVERA: Använd inte sågen till att såga krökningar eller fickor. Se till att stångändan pekar bort från arbetsstycket.75 sVEnska Rita ett streck på arbetsstycket när du vill såga långa, raka spår och följ sedan linjen. Såga endast nedåt. Undvik att såga i jord eller sten eftersom detta gör bladen slöa i förtid. Om du använder en sågbock, se då alltid till att du sågar utanför sågbockens armar.

1. Fäst arbetsstycket endast på ena sidan så att du undviker

att stången fastnar i arbetsstycket. Om detta trots allt skulle inträffa kan du minska trycket på bladet genom att försiktigt föra ned en kil i sågspåret. Försök aldrig att rycka loss sågen.

2. Håll ditt DeWALT elverktyg i främre handtaget

och det bakre handtaget

för att styra sågen korrekt.

3. Slå på verktyget innan bladet kommer i kontakt med

arbetsstycket. Se Slå på och stäng av instruktionen i dennamanual.

VARNING: Använd endast ett lätt tryck på verktyget och använd inget sidotryck på sågbladet.

4. Efter att bladet kommit i kontakt med arbetsstycket, styr

verktyget fram och tillbaka i en pendlande rörelse medan bladet sågar genom arbetsstycket. Se figurF.

5. När sågningen är klar släpp avtryckaren.

För att öka prestandan och livslängden hos omålade sågblad bör olja regelbundet påföras på bladen och i oljehålen

(var 15–30 minut). Smörj inte målade blad. Kontrollera regelbundet sågbladets inställningsskruvar

Sågning i lecablock och betonghålsten, byggnadsblock med låg och medium densitet (Bild E)

VARNING: Lecablock och betonghålsten, byggnadsblock av låg och medium densitet innehåller bränd kalk och kvartssand. För att garantera optimal prestanda efter användningen måste sågbladen, svärdet och sågbladens styrspår

rengöras grundligt med sågspårskrapan. (EndastDWE399) UNDERHÅLL Ditt elverktyg från DeWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbundenrengöring.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada. Smörjning

• Smörj sågbladen (om omålade blad monterats), stången och styrspringan efter rengöring. Smörj inte målade blad.

• Om verktyget inte kommer att användas under längre tid stryk in det omålade sågbladet med en liten mängd olja samt fyll oljehålet med lite olja (t.ex. maskinolja) . Smörj inte målade blad. Kör maskinen några sekunder så att oljan kan fördelas över alla delar. Detta skyddar verktyget från rost.) Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför dennaprocedur.

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i envätska. Ta regelbundet bort sågbladen efter att du sågat lecablock och betonghålsten. Rengör sågbladen och stången grundligt. Använd skrapan som levereras med verktyget för att rengöra styrspringan. (ENDAST DWE399) Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DeWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av De WALT användas med dennaprodukt. Rådfråga din återförsäljare för vidare information angående lämpligatillbehör. Att skydda miljön Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna. Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.76 tüRkçE Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerinidüzenleyin. AT Uygunluk Beyanatı Makıne Dırektıfı Timsah testeresi
