BRUKSANVISNING LMO 3646 Battery Set Kärcher

4. Vip maskinen om på siden.

6. Vip maskinen om på siden.

• Vekt (uten batteripakke) kg 19,8 Säkerhetsanvisningar p. 82
• Ändamålsenlig användning p. 87
• Miljöskydd p. 87
• Tillbehör och reservdelar p. 87
• Leveransens omfattning p. 87
• Säkerhetsanordningar p. 87
• Beskrivning av maskinen p. 87
• Idrifttagning p. 88
• Drift p. 88
• Transport p. 89
• Förvaring p. 89
• Skötsel och underhåll p. 89
• Hjälp vid störningar p. 89
• Tekniska data p. 90
• Garanti p. 90

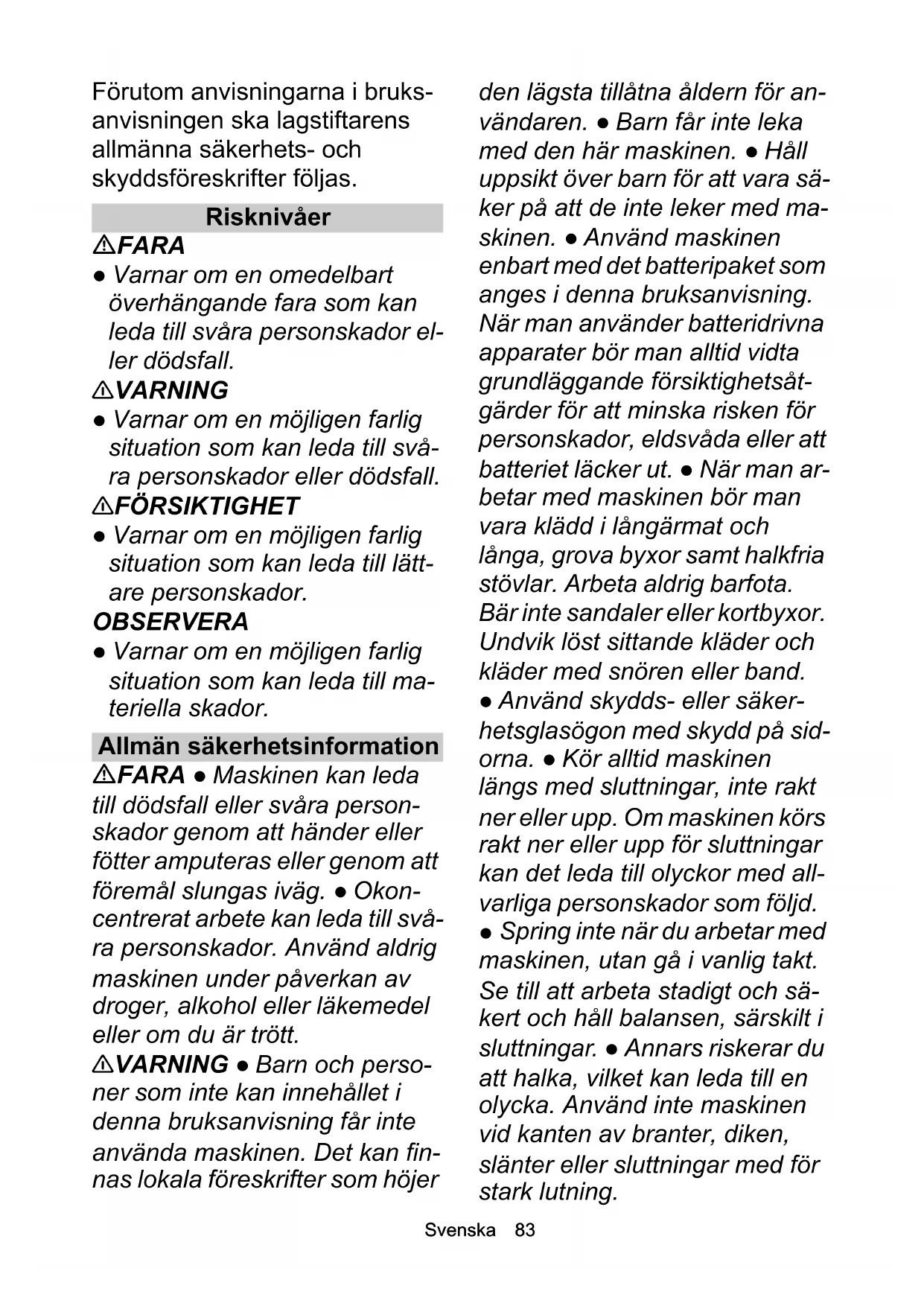

• EU-försäkran om överensstämmelse Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserSvenska 83 Förutom anvisningarna i bruks- anvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas. Risknivåer FARA ● Varnar om en omedelbart överhängande fara som kan leda till svåra personskador el- ler dödsfall. 몇 VARNING ● Varnar om en möjligen farlig situation som kan leda till svå- ra personskador eller dödsfall. 몇 FÖRSIKTIGHET ● Varnar om en möjligen farlig situation som kan leda till lätt- are personskador. OBSERVERA ● Varnar om en möjligen farlig situation som kan leda till ma- teriella skador. Allmän säkerhetsinformation FARA ● Maskinen kan leda till dödsfall eller svåra person- skador genom att händer eller fötter amputeras eller genom att föremål slungas iväg. ● Okon- centrerat arbete kan leda till svå- ra personskador. Använd aldrig maskinen under påverkan av droger, alkohol eller läkemedel eller om du är trött. 몇 VARNING ● Barn och perso- ner som inte kan innehållet i denna bruksanvisning får inte använda maskinen. Det kan fin- nas lokala föreskrifter som höjer den lägsta tillåtna åldern för an- vändaren. ● Barn får inte leka med den här maskinen. ● Håll uppsikt över barn för att vara sä- ker på att de inte leker med ma- skinen. ● Använd maskinen enbart med det batteripaket som anges i denna bruksanvisning. När man använder batteridrivna apparater bör man alltid vidta grundläggande försiktighetsåt- gärder för att minska risken för personskador, eldsvåda eller att batteriet läcker ut. ● När man ar- betar med maskinen bör man vara klädd i långärmat och långa, grova byxor samt halkfria stövlar. Arbeta aldrig barfota. Bär inte sandaler eller kortbyxor. Undvik löst sittande kläder och kläder med snören eller band. ● Använd skydds- eller säker- hetsglasögon med skydd på sid- orna. ● Kör alltid maskinen längs med sluttningar, inte rakt ner eller upp. Om maskinen körs rakt ner eller upp för sluttningar kan det leda till olyckor med all- varliga personskador som följd. p. 90

Spring inte när du arbetar med maskinen, utan gå i vanlig takt. Se till att arbeta stadigt och sä- kert och håll balansen, särskilt i sluttningar. ● Annars riskerar du att halka, vilket kan leda till en olycka. Använd inte maskinen vid kanten av branter, diken, slänter eller sluttningar med för stark lutning.84 Svenska 몇 FÖRSIKTIGHET ● Lär dig hur manövreringselementen fungerar och hur man använder maskinen på rätt sätt. Säkerhet på arbetsplatsen FARA ● Svåra skador kan uppstå om föremål slungas iväg av kniven eller om metalltrådar eller snören fastnar i klippsyste- met. Undersök arbetsområdet noga innan du använder maski- nen och leta efter föremål som stenar, pinnar, metallföremål, metalltrådar, hundben eller lek- saker och avlägsna dem. ● An- vänd aldrig maskinen om det finns personer, särskilt barn, in- om en omkrets på 15 meter, ef- tersom det finns risk för att föremål slungas iväg av kniven. ● Explosionsrisk! Maskinen al- strar gnistor som kan antända damm, gas eller ångor. Använd inte maskinen i explosionsfarli- ga miljöer med brännbara väts- kor, gaser eller damm. ● Allvarliga olyckor med barn in- blandade. Det kan hända att barn tycker att maskinen och ar- betet med maskinen är spän- nande. Håll ett öga på barnen, eftersom de inte alltid stannar kvar på det ställe där du såg dem sist. 몇 VARNING ● Kör inte maskinen i vått gräs eller när det regnar. ● Använd inte maskinen om det finns risk för att blixten slår ner. ● Använd gräsklipparen bara i dagsljus eller med tillräckligt god belysning. ● Se till att hålla barn bort från området som ska klippas och låt en vuxen som inte klipper gräset hålla uppsikt över barnen. Var uppmärksam och stäng av maskinen om ett barn kommer in på området som ska klippas. ● Var försiktig när du kommer fram till ställen som skymmer sik- ten, som till exempel hörn, buskar, träd eller större föremål. OBSERVERA ● Den som an- vänder maskinen bär ansvaret för olyckor som sker med andra personer eller deras egendom. Säker användning FARA ● Kontrollera varje gång innan du använder maski- nen att kniven, knivbulten och hela knivfästet inte är utslitna el- ler skadade. ●  Spärra aldrig AV/ PÅ-knappen i läget PÅ, efter- som det är extremt farligt. ● Dra aldrig maskinen bakåt om det in- te är absolut nödvändigt. Om du måste dra maskinen bakåt för att komma bort från en vägg el- ler något hinder, titta då först ner så att du inte snubblar eller kör över dina fötter. ● Det finns risk att komma i kontakt med den ex- ponerade kniven eller att träffas av föremål som slungas iväg av kniven. Luta inte maskinen när motorn startas eller medan mo- torn är i gång.Svenska 85 Om det är absolut nödvändigt att luta maskinen, t.ex. för att un- derlätta starten, så kan maski- nens framsida lyftas ca 5 cm. För att göra det trycker du försik- tigt ner handtaget. Innan du bör- jar klippa med gräsklipparen måste den ställas i position för normal drift (dvs. med alla fyra hjulen på marken). ● Om en kniv kommer i kontakt med en ström- förande kabel kan friliggande metalldelar på maskinen ström- sättas, vilket kan leda till en elektrisk stöt. 몇 VARNING ● Knivarna på ma- skinen är vassa. Använd kraftiga skyddshandskar som skyddar mot mekanisk påverkan. Arbeta försiktigt när du monterar eller byter ut delar, när du rengör eller kontrollerar att skruvar inte sitter löst. ● Om några delar av en komponent slitits ner eller ska- dats så att de måste bytas ut, byt då ut hela komponenten för att undvika att obalans uppstår. ● Se till så att maskinen alltid är i driftsäkert skick genom att re- gelbundet kontrollera att bultar, muttrar och skruvar är tillräckligt åtdragna. ● Byt ut utslitna eller skadade delar innan du använ- der maskinen. ● Använd aldrig maskinen om AV/PÅ-knappen på handtaget inte stänger av och på maskinen som den ska. ● Bruka aldrig våld när du an- vänder maskinen. ● Stäng av motorn så att knivarna stoppas när maskinen ska transporteras till eller från gräsmattan som ska klippas, eller om maskinen mås- te tippas för att förflyttas över nå- got annat underlag än gräs. ● Stoppa kniven innan du kör maskinen över grus. ● Använd aldrig maskinen med defekta sä- kerhetsanordningar eller utan säkerhetsanordningar som t.ex. avvisare eller gräsuppsamlare. ● Dina händer eller fötter får ald- rig finnas i närheten av eller un- der roterande delar. Starta motorn på det sätt som beskrivs i bruksanvisningen. ● Lyft eller bär aldrig maskinen medan mo- torn är i gång. ● Ojämn terräng innebär större risk för att trilla omkull eller råka ut för olyckor. Undvik hål, fåror, ojämnheter, stenar och andra dolda föremål. ● När du startar maskinen mås- te du alltid stå inom det säkra området bakom handtaget. Alla fyra hjulen måste ha kon- takt med marken. Gräsutkastet är inte expone- rat, utan det skyddas av gräs- uppsamlaren eller locket till gräsutkastets öppning. Ingen person har händerna el- ler fötterna i närheten av klipp- kåpan. ● Stäng av motorn och ta bort säkerhetsnyckeln. Kontrollera att alla rörliga delar har stannat helt:86 Svenska Alltid när du lämnar maskinen utan uppsikt, även när du går för att tömma ut det klippta gräset. Innan du tar bort någon block- ering eller rengör gräsutkas- tets öppning. Innan du kontrollerar eller ren- gör maskinen, eller utför någ- ra arbeten på den. När du har kört på något främ- mande föremål. Kontrollera först om maskinen fått några skador och reparera dessa innan du startar maskinen igen. Innan du tar bort gräsuppsam- laren eller öppnar locket till gräsutkastet. Om maskinen börjar vibrera på ett onormalt sätt. Undersök genast maskinen och kontroll- era: – om det finns delar som sitter löst. Dra åt alla delar som sitter löst. – om det har uppstått några skador, särskilt på kniven. Reparera eller byt ut skada- de delar. 몇 FÖRSIKTIGHET ● Kontroll- era regelbundet om gräsupp- samlaren nötts eller slitits ner. OBSERVERA ● Se till så att motorkontrollkabeln aldrig kom- mer i kläm eller skadas på något sätt, t.ex. när du monterar eller fäller ihop handtaget. Kvarstående risker 몇 VARNING ● Även om maskinen används enligt föreskrifterna, kvarstår ändå vissa risker. Följande fa- ror kan uppkomma när man använder maskinen: Vibrationer kan orsaka skad- or. Använd rätt verktyg för var- je arbete, använd de avsedda handtagen och begränsa ar- betstiden och exponeringsti- den. Buller kan leda till hörselska- dor. Använd alltid hörselskydd och begränsa exponeringen. Skador genom kontakt med knivarna. Skador genom föremål som slungas iväg. Riskreducering 몇 FÖRSIKTIGHET ● Längre användning av verkty- get kan leda till vibrationsbase- rade cirkulationsstörningar i händerna. En allmängiltig tids- längd för användningen kan in- te fastläggas eftersom denna påverkas av många faktorer: Personliga anlag för dålig cir- kulation (ofta kalla eller dom- nade fingrar) Låg omgivningstemperatur. Bär varma handskar för att skydda händerna. Kvävd cirkulation på grund av hårt grepp.Svenska 87 Drift utan pauser är skadligare än drift med inlagda pauser. Vid regelbunden och oavbru- ten användning av verktyget samt vid upprepade symtom som domnande och kalla fing- rar bör du kontakta läkare. Ändamålsenlig användning FARA Ej ändamålsenlig användning Livsfara på grund av skärskador Använd maskinen endast till de ändamål den är avsedd för. Denna batterigräsklippare får endast användas i pri- vathushåll. Maskinen är endast avsedd till att användas utom- hus. Maskinen är avsedd till att klippa villagräsmattor. Maskinen är avsedd till att skjutas för hand eller an- vändas med funktionen Power Assist. Maskinen bör inte dras baklänges. Man får inte åka på maskinen. All annan användning är förbjuden. Användaren ansva- rar för skador på grund av ej ändamålsenlig använd- ning. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja, som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski- nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaer- cher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpack- ningen. Kontrollera att innehållet i leveransen är full- ständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsanordningar Symboler på maskinen Överbelastningsskydd Maskinen är utrustad med ett överbelastningsskydd. Om en överbelastning registreras, stängs maskinen av automatiskt. Beskrivning av maskinen I den här bruksanvisningen beskrivs den maximala ut- rustningen. Leveransens omfattning varierar beroende på modell (se förpackning). För bilder, se bildsidan. Bild A 1 Framhjul2 Spak för klipphöjdsinställning3 Batterilucka4 Typskylt5 Frigöring, batteripaket6 Teleskophandtag7 Nivåmätare till gräsuppsamlaren8 Push Assist-bygel9 Startknapp10 AV/PÅ-knapp11 Motorkontrollkabel12 Handtagsspärr13 Gräsuppsamlare14 Snabblås Följ alla varningar och säkerhetsanvisningar. Innan du använder produkten måste du läsa och förstå alla anvisningar. Se upp för föremåls om slungas iväg och kommer flygande. Se till så att alla åskådare, särskilt barn och husdjur, håller sig på ett avstånd om minst 15 m från arbetsområdet. Se upp för vassa knivar. Bladen fortsätter att rotera efter det att motorn har stängts av. Ta bort säkerhetsnyckeln innan du genomför underhållsarbeten. Använd lämpliga ögon- och hörselskydd medan du arbetar. Arbeta inte i branta sluttningar. Utsätt inte maskinen för regn eller väta.88 Svenska 15 Bakhjul 16 Mulchingplugg 17 *Laddare 18 *Batteripaket 19 Säkerhetsnyckel

Hänvisning Maskinen kan bara användas när teleskophandta- get är helt utdraget och handtagsspärrarna är låsta.

5. Ställ in handtagets lutning om det behövs.

a Lossa båda snabblåsen. Bild D b Välj lutning. c Lås snabblåsen. Montera mulchingpluggen Mulchingpluggen används när det klippta gräset ska lig- ga kvar i gräsmattan.

1. Öppna luckan till gräsutkastet.

2. Sätt i mulchingpluggen i gräsutkastet.

3. Stäng luckan till gräsutkastet.

Montera gräsuppsamlaren Gräsuppsamlaren används när det klippta gräset ska samlas upp och avlägsnas från gräsmattan.

1. Öppna luckan till gräsutkastet.

3. Sätt fast gräsuppsamlaren vid gräsutkastet. Se till

så att luckan till gräsutkastet låser fast gräsuppsam- laren. Bild G Montera batteripaketet

1. Öppna batteriluckan.

3. Stick in säkerhetslåset.

4. Stäng batteriluckan. Kontrollera att batteriluckan ha-

kat fast och sitter rätt. Drift Allmänna anvisningar om hur maskinen hanteras Batteritiden beror på ett flertal olika faktorer: gräsets skick, hur långt och tätt det är den inställda klipphöjden. Maximal yta som kan klippas med ett batteripaket på 5 Ah, beroende på gräsets skick: ca. 650 m

Resultatet av gräsklippningen kan optimeras på följande sätt: Klipp inte av mer än en tredjedel av gräsets höjd. Skjut gräsklipparen långsammare när du klipper långt gräs. Hänvisning Klipp inte vått gräs. Vått gräs fastnar på gräsklipparens undersida och förhindrar att gräset samlas upp på rätt sätt i gräsuppsamlaren eller att det kastas ut på rätt sätt genom gräsutkastet. Klippa gräsmattan 몇 VARNING Lyfta eller luta gräsklipparen medan den är i gång Skärskador Batterigräsklipparens kniv roterar ungefär parallellt med marken. Se till så att alla fyra hjulen har kontakt med marken under gräsklippningen.

2. Ställ in klipphöjden med spaken för klipphöjdsinställ-

ning. Bild I Klipphöjden bestäms av gräsets skick och hur långt och tätt det är (se kapitel Allmänna anvisningar om hur maskinen hanteras). Bild J

3. Tryck på startknappen och AV/PÅ-knappen.

Bild K Maskinen startar.

4. Släpp upp startknappen och håll AV/PÅ-knappen in-

tryckt. Om man använder gräsuppsamlaren ska den tömmas regelbundet, annars kan det hända att det klippta gräset täpper igen gräsutkastet (se kapitel Töm gräsuppsam- laren). Push Assist-funktion Push Assist-funktionen aktiverar maskinens självkör- ning. Hänvisning Använd bara Push Assist-funktionen på plana ytor. Ma- skinen måste skjutas i lutningar och på ojämna ytor ef- tersom hjulen kan börja glida. Strömbrytaren är intryckt.

1. Tryck på Push Assist-bygeln.

Bild L Push Assist-funktionen aktiveras. Maskinen kör framåt utan att användaren måste skjuta på.

2. Släpp Push Assist-bygeln.

Bild M Push Assist-funktionen avaktiveras. Maskinen fort- sätter att klippa men användaren måste skjuta på. Klippa vid kanterna Med denna maskin kan man även klippa längs med kanterna, t.ex. längs en mur.

1. Skjut gräsklipparen tätt längs med muren.

Bild N Indraget på sidan gör att gräset dras in i klippområdet. Bild O Avsluta drift

1. Släpp upp AV/PÅ-knappen.

Bild P Motorn stannar.Svenska 89 Ta ut batteripaketet

1. Öppna batteriluckan.

2. Ta bort säkerhetsnyckeln.

3. Tryck på upplåsningen till batteripaketet.

4. Ta ut batteripaketet.

5. Stäng batteriluckan.

Töm gräsuppsamlaren När gräsuppsamlaren är full, stängs luckan till gräsupp- samlarens nivåmätare. I så fall måste gräsuppsamlaren tömmas.

2. Ta bort gräsuppsamlaren.

Se till så att motorkontrollkabeln sitter kvar i kabel- hållaren när du tar bort gräsuppsamlaren.

3. Töm gräsuppsamlaren.

Transport 몇 VARNING Vass kniv Skärskador Var försiktig när du lyfter eller tippar maskinen. Håll alla kroppsdelar borta från kniven.

1. Stäng av maskinen (se kapitel Avsluta drift).

2. Försäkra dig om att kniven inte längre roterar.

3. Låt maskinen svalna.

6. Vid transport i fordon ska maskinen säkras så att

den inte kan halka och välta. Förvaring Rengör alltid maskinen när den ska förvaras (se kapitel Rengöra maskinen).

1. Ta bort säkerhetsnyckeln.

6. Lossa snabblåset och fäll ned handtaget.

7. Placera gräsuppsamlaren på handtaget och maski-

8. Förvara maskinen på en torr och välventilerad plats.

Se till att maskinen inte kommer i kontakt med kor- rosiva ämnen som trädgårdskemikalier och tösalt. Förvara inte maskinen utomhus. Skötsel och underhåll 몇 VARNING Vass kniv Skärskador Var försiktig när du lyfter eller tippar maskinen. Håll alla kroppsdelar borta från kniven. Rengöra maskinen

1. Ta bort säkerhetsnyckeln.

3. Efter varje användning ska maskinens yta rengöras

med en mjuk, torr trasa eller en borste. Bild V Rengör kniven före längre förvaring.

4. Lägg maskinen på sidan.

5. Rengör kniven och maskinens undersida med en

borste. Bild X Avlägsna blockeringar 몇 VARNING Avlägsna blockeringar Skärskador genom vass kniv eller föremål med vassa kanter Använd alltid skyddshandskar när du undersöker eller avlägsnar en blockering.

1. Stäng av maskinen och vänta tills kniven har stan-

2. Ta bort säkerhetsnyckeln.

4. Ta bort gräsuppsamlaren och undersök om det finns

några blockeringar. Avlägsna eventuella blockering- ar.

5. Undersök om det finns några blockeringar i gräsut-

kastet. Avlägsna eventuella blockeringar.

6. Lägg maskinen på sidan.

7. Undersök om det finns några blockeringar vid kni-

ven och på maskinens undersida. Avlägsna försik- tigt eventuella blockeringar, eftersom kniven kan röra på sig när detta görs. Byta ut kniven

1. Ta bort säkerhetsnyckeln.

3. Rengör maskinens undersida (se kapitel Rengöra

4. Fixera kniven och lossa skruven.

5. Ta bort kniven och avfallshantera den.

6. Sätt i den nya kniven i fästet.

7. Fixera kniven och dra åt skruven.

Bild AB Hjälp vid störningar Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tvek- samma fall eller vid störningar som inte anges här, kon- takta auktoriserad kundtjänst. Maskinen stängs av Maskinens överbelastningsskydd har löst ut.

1. Släpp upp AV/PÅ-knappen.

2. Tryck på startknappen och AV/PÅ-knappen.

Batteripaketets överhettningsskydd har löst ut.

2. Om det inte går att starta maskinen, ladda batteripa-

ket.90 Suomi Tekniska data Med förbehåll för tekniska ändringar. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress) EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Batterigräsklippare Typ: LMO 36-46 Battery 1.444-4xx.0 Gällande EU-direktiv 2000/14/EG (+2005/88/EG) 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU Tillämpade harmoniserade standarder EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Tillämpad konformitetsbedömningsprocedur 2000/14/EG och ändrat genom 2005/88/EG: Bilaga VI Ljudeffektsnivå dB(A) Uppmätt: 88,9 Garanterad: 92 Det berörda anmälda organets namn och adress Société Nationale de Certification et d’Homologation 2a. Kalchesbruck L-1852 Luxembourg Identifieringsnummer 0499 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/11/01 Sisältö Turvallisuusohjeet Lue ennen laitteen en- simmäistä käyttöä nä- mä turvallisuusohjeet, tämä alkuperäinen käyttöohje, akun mukana toimitettavat turvalli- suusohjeet ja akun/yleislaturin mukana toimitettava alkuperäi- nen käyttöohje. Menettele nii- den mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten. Effektdata maskin Märkspänning V 36 Klippbredd cm 46 Klipphöjd mm 20-70 Gräsuppsamlarens volym l 55 Tomgångsvarvtal /min 2800 ± 10% Fastställda värden enligt EN 60335-2-77 Ljudtrycksnivå L

dB(A) 92 Hand-arm-vibrationsvärde för hö- ger handtag m/s

0,3 Hand-arm-vibrationsvärde för vänster handtag m/s

1,5 Mått och vikter Längd x bredd x höjd mm 1385 x 486 x
